BRUKSANVISNING DW087K DEWALT

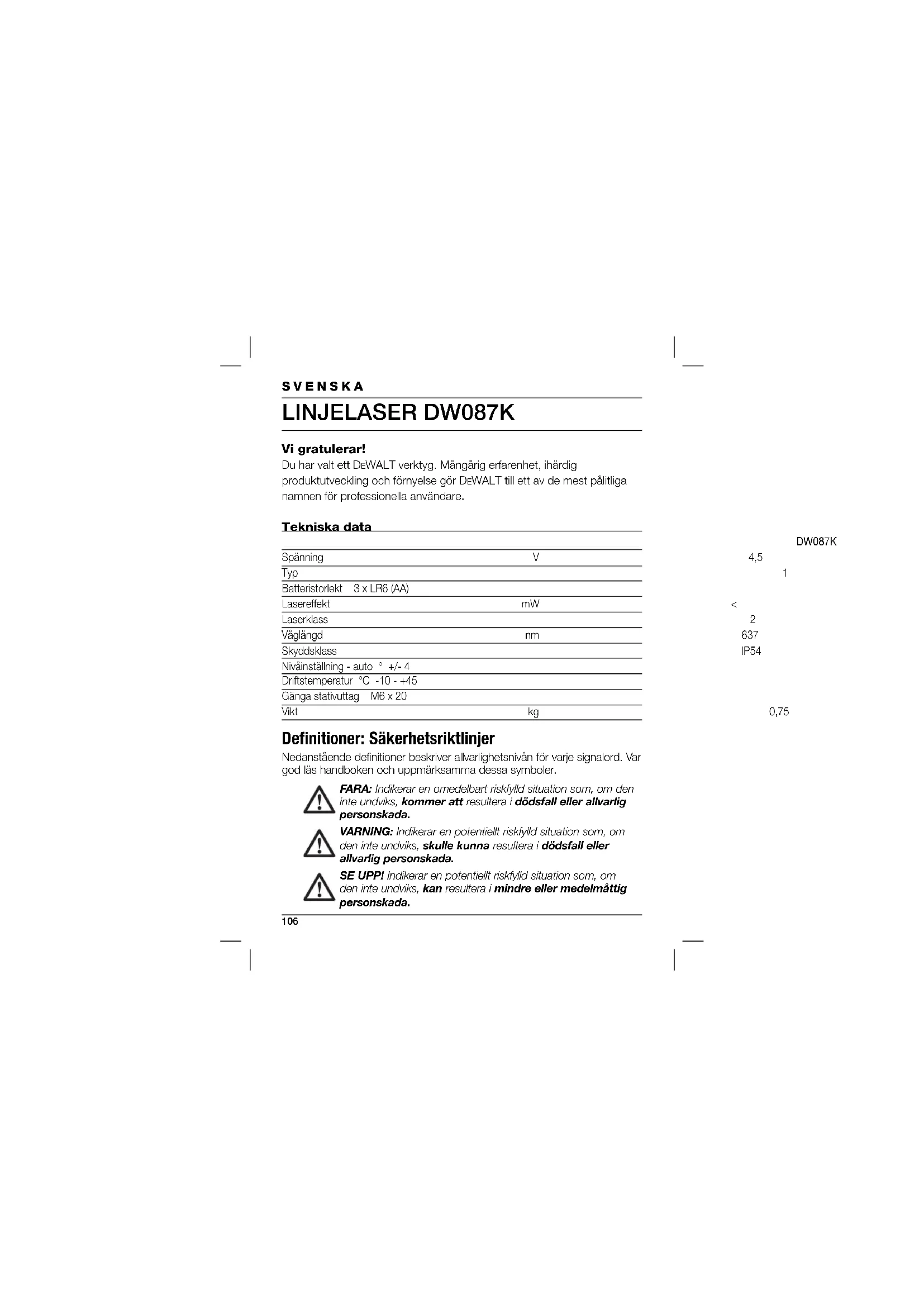

Vi gratulerar! Du har valt ett DEWALT verktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör DEWALT till ett av de mest pålitliga namnen för professionella användare. Tekniska data DW087K Spänning V 4,5 Typ 1 Batteristorlekt 3 x LR6 (AA) Lasereffekt mW < 1,3 Laserklass 2 Våglängd nm 637 Skyddsklass IP54 Nivåinställning - auto ° +/- 4 Driftstemperatur °C -10 - +45 Gänga stativuttag M6 x 20 Vikt kg 0,75 Defi nitioner: Säkerhetsriktlinjer Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler. FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig personskada. VARNING: Indikerar en potentiellt riskfylld situation som, om den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada. SE UPP! Indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller medelmåttig personskada.107 SVENSKA OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada. Anger risk för elektrisk stöt. Anger risk för eldsvåda. Säkerhetsinstruktioner för laserenheter VARNING! Läs och förstå alla instruktioner. Om du inte följer instruktionerna nedan kan detta ge upphov till elchocker, eldsvåda och/eller allvarliga personskador.

SPARA DESSA INSTRUKTIONER

• Använd inte lasern i explosiva miljöer, t.ex. i miljöer med brandfarliga vätskor, gaser eller damm. Gnistor från motordrivna verktyg kan antända dammet eller ångorna.

• Lasern får endast användas med särskilt utformade batterier. Om andra batterier används kan detta leda till eldsvåda.

• Lasern ska förvaras utom räckhåll för barn och andra outbildade personer. Laserenheter är farliga redskap i händerna på en outbildad användare.

• Använd endast tillbehör som rekommenderas av tillverkaren av din modell. Tillbehör som är lämpliga för en laser kan leda till personskador om de används tillsammans med en annan laser.

• Verktygen FÅR ENDAST servas av kvalificerade reparatörer. Reparation, service eller underhåll som utförs av okvalificerad personal kan leda till personskador. Se listan med auktoriserade DEWALT reparationsverkstäder på baksidan av den här manualen eller besök www.2helpU.com på Internet för information om vilken auktoriserad DEWALT-reparationsverkstad som är närmast.

• Använd inte optiska verktyg såsom teleskop eller passageinstrument för att titta på laserstrålen. Detta kan orsaka allvarliga skador på ögonen108 SVENSKA

• Placera inte lasern på ett sådant sätt att någon avsiktligt eller av olyckshändelse kan titta in i laserstrålen. Detta kan orsaka allvarliga skador på ögonen

• Placera inte lasern i närheten av en reflekterande yta som kan reflektera laserstrålen mot någons ögon. Detta kan orsaka allvarliga skador på ögonen

• Stäng av lasern när den inte används. En tillslagen laser ökar risken för att någon ska titta in i laserstrålen av misstag.

• Använd inte lasern i närheten av barn och låt aldrig barn använda lasern. Detta kan orsaka allvarliga skador på ögonen.

• Etiketterna får inte tas bort eller göras oläsliga. Om etiketterna tas bort kan detta leda till att användarna eller andra utsätts för strålning

• Placera lasern på ett plant underlag. Om lasern faller kan detta leda till skador på lasern eller ge upphov till allvarliga personskador

• Bär lämplig klädsel: Bär inte löst sittande kläder eller smycken. Långt hår måste vara uppsatt. Hår, kläder och handskar får inte ha kontakt med rörliga delar. Löst sittande klädsel, smycken och långt hår kan fastna i rörliga delar. De lufthål som ofta sitter framför rörliga delar ska också undvikas. VARNING: Om andra typer av kontroller eller procedurer än de som anges här görs kan detta leda till att användaren exponeras för farlig strålning. VARNING! TA INTE ISÄR DEN ROTERANDE LASERN. Apparaten innehåller inte komponenter som kan servas. Om den roterande lasern tas isär upplöses alla typer av produktgaranti. Produkten får inte modifieras på något sätt. Modifikationer på verktyget kan leda till farlig exponering för laserstrålning. VARNING: Brandrisk! Undvik att kortsluta kontakterna på ett uttaget batteri.109 SVENSKA Tillkommande säkerhetsanvisningar för laser

• Denna laser uppfyller Klass 2 enligt EN 60825-1:2007. Byt inte ut en laserdiod mot en av annan typ. Om den skadas måste reparationerna utföras av auktoriserad reparationsverkstad.

• Använd inte lasern för något annat ändamål än projektion av laserlinjer. Om ögonen utsätts för en laserstråle av Klass 2 under max 0,25 sekunder anses detta ofarligt. Ögonlockens blinkrefl exer brukar vanligtvis ge tillräckligt skydd. Vid avstånd på över en meter uppfyller lasern Klass 1 och anses då helt ofarlig.

• Titta aldrig avsiktligt direkt in i laserstrålen.

• Använd aldrig optiska redskap till att se laserstrålen.

• Ställ inte upp lasern på en plats där strålen kan träffa en person vid huvudhöjd.

• Se till att barn inte kommer i kontakt med lasern. Kvarstående risker Nedanstående risker är ofrånkomliga när den här typen av apparater används: – personskador till följd av att personer tittar in i laserstrålen. Märken på apparaten Följande symboler syns på verktyget: Läs bruksanvisningen före användning110 SVENSKA Laservarning Stirra inte in i strålen. Skyddsklass: IP54 DATUMKODPLACERING Datumkoden, som också inkluderar tillverkningsåret, finns tryckt på batterifackets insida. Exempel: 2010 XX XX Tillverkningsår Viktiga Säkerhetsinstruktioner för Batterier VARNING: Batterier kan explodera eller läcka, och de kan ge upphov till personskada eller eldsvåda. För att minska denna risk:

• Följ noggrant alla instruktioner och varningar på batteri-etiketten och förpackningen.

• Sätt alltid in batterierna på ett korrekt sätt med avseende på polaritet (+ och –), märkta på batteri och utrustning.

• Kortslut inte batterikontakterna.

• Ladda inte batterierna.

• Blanda inte gamla och nya batterier. Byt ut allihop på samma gång mot nya batterier av samma varumärke och sort.

• Avlägsna omedelbart döda batterier och kassera dem i enlighet med lokala föreskrifter.

• Kassera inte batterier i en eld.

• Förvara batterier utom räckhåll för barn.111 SVENSKA

• Avlägsna batterierna om apparaten inte kommer att användas under flera månader. Batterier (fi g. B) BATTERITYP Denna laser drivs av fyra LR6 batterier (AA-storlek).

Din linjelaser DW087K är konstruerad för att projektera laserlinjer som hjälp vid professionella verksamheter. Redskapet kan användas inomhus för horisontell (våg), vertikal (lod) och rätvinklig inriktning. Tillämpningarna varierar från projektering av väggar och fönster till montering av ramräls. Använd INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser. Linjelasern är ett professionellt verktyg. LÅT INTE barn komma i kontakt med verktyget. Överinseende erfordras när oerfarna användare använder detta verktyg. Kontroll av förpackningens innehåll Förpackningen innehåller: 1 Linjelaser 1 Väggfäste 3 Batterier 1 Låda 1 Instruktionshandbok

• Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen. Beskrivning (fi g. A) 1 Strömbrytare (vertikal laserstråle) 2 Strömbrytare (horisontell laserstråle) 3 Batteriindikator112 SVENSKA 4 Vertikal laserstråle 5 Horisontell laserstråle 6 Indikator vertikal laserstråle 7 Indikator horisontell laserstråle 8 Vridbygel 9 Väggfäste 10 Batterifack Uppackning

ANPASSNING AV VARNINGSETIKETTEN

Säkerhetsvarningarna på den etikett som sitter på lasern måste finnas på användarens språk. För detta syfte följer ett separat blad med självhäftande etiketter med redskapet. VARNING: Kontrollera att säkerhetsvarningarna på etiketten finns på ditt språk. Varningarna ska innehålla följande information: LASERSTRÅLNING

• Om varningarna är skrivna på ett främmande språk, gå till väga på följande sätt: – Ta bort etiketten från bladet. – Sätt försiktigt på etiketten ovanpå den befintliga etiketten. – Tryck fast etiketten.

HOPMONTERING OCH JUSTERING

VARNING! Placera inte lasern i ett sådant läge att den kan orsaka att någon avsiktligt eller oavsiktligt stirrar in i laserstrålen. Allvarlig ögonskada kan resultera från att stirra på strålen.113 SVENSKA Byte av batterier (fi g. A & B) Tllbehöret behöver batterier av typ LR6 (AA).

• Öppna batteriluckan (9).

• Byt ut batterierna (11). Se till att batterierna kommer rätt.

• Stäng batteriluckan. VARNING: Byt alltid ut alla batterier samtidigt. Blanda inte gamla och nya batterier. Använd helst alkaline - batterier. Indikator svagt batteri ( g. A) Apparaten har en indikator för svagt batteri (3) på kontrollpanelen. Indikatorn svagt batteri tänds när apparaten startas. Om batteripaketet måste laddas om, blinkar indikatorn och apparaten stängs automatiskt av.

• Stäng av apparaten och ta ut batterierna så snart som indikatorn blinkar. Uppställning av apparaten (fi g. C1 - C4) Apparaten kan ställas upp på olika sätt för olika tillämpningar. Golvupställning

• Ställ apparaten på ett relativt jämnt och plant underlag. Vägguppställning ( g. C1) Nyckelhålet (12) i vridbygeln (8) används för montering mot väggkonstruktioner. Som alternativ kan verktyget fästas direkt mot metallbjälkar med magneterna (13).

• Driv in en skruv eller spik i väggen.

• Häng verktyget med nyckelhålet på spiken eller skruven. Montering av verktyget på väggfästet ( g. C2 - C4) Redskapet är försett med en vägghållare (9) för montering på en väggskena som hjälp vid takmontering och andra specialiserade riktningsändamål. Vridbygeln (8) har magneter för att fästa verktyget vid väggfästet.114 SVENSKA

• Rikta magneterna (13) gentemot metallplattan på väggfästet (9).

• För att avlägsna väggfästet drar du isär verktyget och fästet med tillräcklig kraft. Gör så här för att montera väggfästet vid en väggskena:

• Öppna klämkäftarna (14).

• Placera klämkäften runt väggskenan och släpp klämman så att käftarna stängs runt skenan. Gör så här för att montera väggfästet mot en vägg:

• Håll apparaten i önskat läge mot väggen och markera platsen för monteringshålet på väggen.

• Borra ett hål på den markerade platsen.

• För in en passande plugg i hålet.

• Håll verktyget framför pluggen.

• Dra in en skruv i monteringshålet (15). Inställning av verktyget

• Riktningsproceduren börjar när apparaten startas. Våg- och eller lodriktningen hålls korrekt justerad så länge laserstrålen är aktiv.

• Om laserstrålen börjar blinka anger detta att apparaten har ställts i en lutning som överskrider självriktningsområdet på 4°. Stäng av apparaten, ställ upp den på nytt inom självriktningsområdet och starta den igen. Riktning av laserlinjen (fi g. D)

• Rikta en av de båda laserstrålarnas projektionslinje mot positionsmarkeringen. Förfl ytta apparaten efter behov.115 SVENSKA ANVÄNDNING VARNING! Placera inte lasern i ett sådant läge att den kan orsaka att någon avsiktligt eller oavsiktligt stirrar in i laserstrålen. Allvarlig ögonskada kan resultera från att stirra på strålen. Bruksanvisning VARNING: Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser.

• Markera alltid mitten av laserpunkterna.

• Se till att apparaten står stadigt.

• Extrema temperaturväxlingar kan rubba interna delar och på så sätt påverka apparatens noggrannhet. Kontrollera noggrannheten regelbundet om apparaten används under sådana omständigheter.

• Även om apparaten själv korrigerar mindre vinkelavvikelser, kan den behöva justeras eller balanseras på nytt om den har utsatts för en stöt.

• Om verktyget har fallit eller vält, kan du kontrollera om skada uppstod genom att utföra en kalibreringskontroll på platsen. Se “Underhåll”. Till- och från-koppling (fi g. A) Verktyget har separata strömbrytare för den vertikala och den horisontella laserlinjen.

• Tryck på strömbrytaren (1) för att tända den vertikala laserstrålen (4).

• Tryck på strömbrytaren (5) för att tända den horisontella laserstrålen (2).

• För att släcka en av laserstrålarna trycker du på nytt på den tillhörande strömbrytaren. Överföring av en positionsmarkering (fi g. D) Verktyget ger två laserstrålar, i horisontell och vertikal riktning, för att överföra en markering.

• Rikta den relevanta laserstrålen mot markeringen.116 SVENSKA Rotation av verktyget (fi g. E) Vid vägguppställning kan verktyget vridas för hand för att överföra den horisontella laserlinjen.

• Rotera verktyget åt vänster eller höger efter behov. Extra tillbehör Kontakta Din återförsäljare för vidare information om lämpliga tillbehör. SKÖTSEL Ditt DEWALT elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring. Kalibreringskontroll på platsen (fi g. F - H) Kalibreringskontroll på platsen måste utföras omsorgsfullt och noggrant för att ställa en korrekt diagnos. Om ett fel konstateras måste apparaten justeras hos en kvalifi cerad reparationsverkstad. VARNING: Områdets förhållanden är avgörande för de visade resultaten. Om praktiken avviker från dessa förhållanden, måste mätningarna justeras med hänsyn till detta. Avläsningskontroll ( g. F)

• Placera verktyget på en plats mellan två vertikala ytor på minst 9 m avstånd. Montera verktyget exakt halvvägs från väggen.

• Ställ verktyget i en vinkel på 45° åt vänster.

• Tänd den horisontella laserstrålen.

• Markera laserstrålens centrum exakt i mitten av den motsatta väggen.

• Stäng av apparaten och rotera den 90° medurs.

• Tänd den horisontella laserstrålen.

• Markera laserstrålens centrum exakt i mitten av den motsatta väggen.

• Om skillnaden mellan markeringarna är 3 mm eller mindre, är verktyget korrekt kalibrerat.

• Om skillnaden mellan markeringarna överskrider 3 mm måste verktyget justeras. Horisontalkontroll ( g. G1 & G2)

• Placera verktyget på en plats med en vägg som är minst 9 meter lång. Montera verktyget på väggens ena ända.

• Ställ verktyget i en vinkel på 90° åt vänster.

• Tänd den horisontella laserstrålen.

• Markera laserstrålens centrum vid en tredjedels avstånd (16) och två tredjedelar avstånd (17) på väggen.

• Montera verktyget på väggens andra ända.

• Ställ verktyget i en vinkel på 90° åt höger.

• Tänd den horisontella laserstrålen.

• Starta apparaten, rikta laserstrålen mot väggmarkeringen (17) och markera laserstrålen på två tredjedelar avstånd (18) på väggen.

• Om skillnaden mellan markeringarna är 6 mm eller mindre, är verktyget korrekt kalibrerat.

• Om skillnaden mellan markeringarna överskrider 6 mm måste verktyget justeras. Vertikalkontroll ( g. H1 & H2)

• Placera verktyget på golvet i ett område med en takhöjd på minst 2,5 m.

• Markera en 1,5 m lång linje (19) på golvet. Placera verktyget vid ena ändan av golvmarkeringen (19).

• Markera laserstrålens centrum vid en tredjedels avstånd (20) och två tredjedelar avstånd (21) i taket.

• Stäng av apparaten. Placera verktyget vid andra ändan av golvmarkeringen (19), riktat mot markeringen.

• Tänd den vertikala laserstrålen.

• Rikta laserstrålen mot markeringen på golvet (19).

• Markera laserstrålens centrum vid en tredjedels avstånd (22) och två tredjedelar avstånd (23) i taket.

• Om skillnaden mellan markeringarna är 3,5 mm eller mindre, är verktyget korrekt kalibrerat.

• Om skillnaden mellan markeringarna överskrider 3,5 mm måste verktyget justeras. Rengöring

• Avlägsna batterierna innan du rengör apparaten.

• Rengör höljet regelbundet med en mjuk trasa.

• Rengör vid behov linsen med en mjuk trasa eller bomullstuss, fuktad i alkohol. Använd inga andra rengöringsmedel. Att skydda miljön Separat insamling. Denna produkt får inte kasseras tillsammans med vanligt hushållsavfall. Skulle du en dag upptäcka att din produkt från DEWALT behöver ersättas eller att du inte längre har någon användning för den, kassera den inte119 SVENSKA tillsammans med hushållsavfallet. Gör denna produkt tillgänglig för separat insamling. Separat insamling av använda produkter och förpackningar möjliggör att ämnena kan återvinnas och användas igen. Återanvändning av återvunna ämnen bidrar till att förhindra miljöföroreningar och minskar behovet av råmaterial. Lokala bestämmelser kan ge anvisningar för separat insamling av elektriska produkter från hushållen, på kommunala avfallsanläggningar eller via återförsäljaren när du köper en ny vara.

EWALT tillhandahåller en inrättning för insamling och återvinning av DEWALTs produkter när dessa har nått slutet på sin livslängd. För att utnyttja denna tjänst, återsänd din vara till något behörigt reparationsombud, som kommer att tillvarata den å dina vägnar. Du kan kontrollera var ditt närmaste behöriga reparationsombud finns, genom att kontakta det lokala kontoret för DEWALT på den adress som anges i denna handbok. Alternativt finns en förteckning över behöriga reparationsombud för DEWALT och komplett information om vår service efter försäljning, med kontaktadresser, på Internet på: www.2helpU.com. Batterier

• När batterierna kasseras skall du tänka på miljön. Tag reda på var din kommuns uppsamlingsställen för batterier är belägna.120 GARANTI DEWALT har förtroende för kvaliteten på sina produkter, och erbjuder en enastående garanti för professionella användare av produkten. Denna garanti-deklaration kommer som tillägg till och inskränker inte dina kontraktsmässiga rättigheter i egenskap av professionell användare, eller dina lagstadgade rättigheter i egenskap av enskild icke-professionell användare. Garantin är giltig i de territorier som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

• 30 DAGARS RISKFRI TILLFREDSSTÄLLELSE-GARANTI • Om du inte är helt nöjd med funktionaliteten hos ditt verktyg från DEWALT kan du helt enkelt återlämna det inom 30 dagar, i komplett skick, med alla ursprungliga delar så som det köpts, till inköpsstället, för full återbetalning eller byte. Produkten måste ha blivit utsatt för rimligt slitage och nötning, och bevis på inköpet måste visas upp.

• KONTRAKT PÅ ETT ÅRS FRI SERVICE • Om du behöver underhåll eller service för ditt D EWALT verktyg inom 12 månade från inköp har du rätt till en service utan kostnad. Den kommer att utföras utan kostnad hos ett auktoriserat DEWALT reparationsombud. Bevis på köpet måste visas upp. Detta inkluderar arbete. Det innefattar inte tillbehör och reservdelar, såvida dessa inte fallerar inom ramen för garantin.

• ETT ÅRS FULLSTÄNDIG GARANTI • Om din produkt från DEWALT produkt fallerar på grund av bristfälligt material eller tillverkning inom 12 månader efter inköpsdatum, garanterar DEWALT att vi kostnadsfritt byter ut alla felaktiga delar eller – efter vårt gottfinnande – kostnadsfritt byter ut enheten, förutsatt att:

• Produkten inte har använts felaktigt;

• Produkten bara har utsatts för rimligt slitage och nötning; SVENSKA121

• Reparationer inte har försökt göras av obehöriga personer;

• Bevis på köpet visas upp.
