BRUKSANVISNING DW087K DEWALT

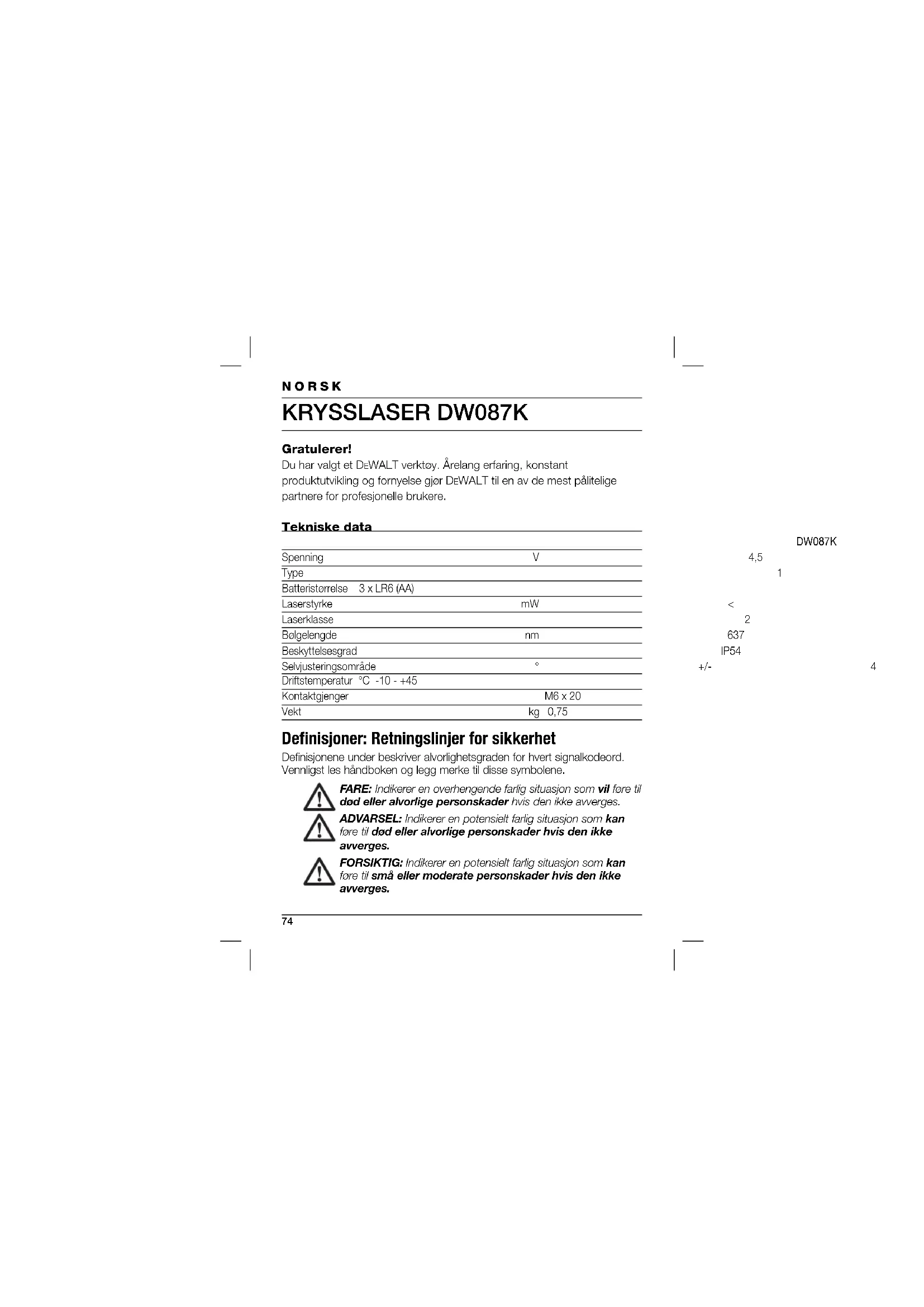

Gratulerer! Du har valgt et DEWALT verktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør DEWALT til en av de mest pålitelige partnere for profesjonelle brukere. Tekniske data DW087K Spenning V 4,5 Type 1 Batteristørrelse 3 x LR6 (AA) Laserstyrke mW < 1,3 Laserklasse 2 Bølgelengde nm 637 Beskyttelsesgrad IP54 Selvjusteringsområde ° +/- 4 Driftstemperatur °C -10 - +45 Kontaktgjenger M6 x 20 Vekt kg 0,75 Defi nisjoner: Retningslinjer for sikkerhet Definisjonene under beskriver alvorlighetsgraden for hvert signalkodeord. Vennligst les håndboken og legg merke til disse symbolene. FARE: Indikerer en overhengende farlig situasjon som vil føre til død eller alvorlige personskader hvis den ikke avverges. ADVARSEL: Indikerer en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke avverges. FORSIKTIG: Indikerer en potensielt farlig situasjon som kan føre til små eller moderate personskader hvis den ikke avverges. NORSK75 NORSK MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås. Betegner fare for elektrosjokk. Betegner fare for brann. Sikkerhetsinstruksjoner for lasere ADVARSEL! Les og forstå alle instruksjoner. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrosjokk, ild og/eller alvorlig personskade.

• Oppbevar lasere som ikke er i bruk utenfor rekkevidde for barn og andre utrenede personer. Lasere er farlige i hendene på utrenede brukere.

• Bruk bare tilbehør som er anbefalt for din modell av produsenten. Tilbehør som er velegnet for en laser kan skape risiko for skader hvis det brukes på en annen laser.

• Verktøyservice må bare utføres av kvalifisert reparasjonspersonell. Reparasjoner, service og vedlikehold utført at ukvalifisert personell kan resultere i skader. Se listen over autoriserte DEWALT reparasjonsagenter på baksiden av denne håndboken eller besøk www.2helpU.com på internett for å lokalisere din nærmeste autoriserte DEWALT reparasjonsagent.

• Ikke bruk optiske verktøy slik som teleskoper eller transit for å se laserstrålen. Dette kan føre til alvorlige øyeskader.76

• Ikke plasser laseren i en posisjon som kan få noen til å stirre inn i laserstrålen, tilsiktet eller utilsiktet. Dette kan føre til alvorligeøyeskader.

• Ikke plasser laseren i nærheten av en reflekterende overflate som kan reflektere laserstrålen mot noens øyne. Dette kan føre til alvorlige øyeskader.

• Slå av laseren når den ikke er i bruk. Å la laseren stå på øker risikoen for å stirre inn i laserstrålen.

• Ikke bruk laseren i nærheten av barn eller tillat barn å betjene laseren. Dette kan føre til alvorlige øyeskader.

• Ikke fjern eller dekk over advarselsmerker. Hvis merkene fjernes kan brukeren eller andre utsette seg selv for stråling ved en feiltakelse.

• Plasser laseren trygt på en plant underlag. Hvis laseren faller kan dette resultere i skade på laseren eller alvorlig personskade.

• Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Samle langt hår. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk eller langt hår kan bli fanget opp av bevegelige deler. Luftventiler dekker ofte over bevegelige deler og bør også unngås. ADVARSEL: Bruk av andre kontroller eller justeringer eller utføring av andre prosedyrer enn dem som er spesifisert her kan føre til farlig eksponering for stråling.

ADVARSEL! IKKE DEMONTER DEN ROTERENDE

LASEREN. Det er ingen deler på innsiden som skal repareres av brukeren. Å demontere den roterende laseren annullerer alle garantier på produktet. Ikke modifiser produktet på noen måte. Modifisering av verktøyet kan føre til eksponering for farlig laserstråling. ADVARSEL: Brannfare! Ikke kortslutt kontaktene til et batteri som er tatt ut av maskinen. Ytterligere sikkerhetsinstruksjoner for lasere

• Denne laseren overholder kravene til klasse 2 i henhold til EN 60825- 1:2007. Ikke skift ut laserdioder med dioder av en annen type. Ved skader må laseren repareres av en autorisert teknikker. NORSK77

• Ikke bruk laseren til noe annet formål en å projisere laserlinjer. Skulle øyet bli utsatt for en laserstråle i klasse 2 i under 0,25 sekunder, ansees dette som sikkert. Øyelokkrefl eksen vil vanligvis sørge for nok beskyttelse. På over 1 meters avstand oppfyller laseren kravene til klasse 1 og blir følgelig ansett som sikker.

• Se aldri direkte inn i laserstrålen.

• Ikke se på laserstrålen gjennom optiske instrumenter.

• Ikke sett opp utstyret på en posisjon der laserstrålen kan krysse noen i hodehøyde.

• La ikke barn komme i kontakt med laseren. Øvrige farer Følgene farer er uløselig knyttet til bruken av dette apparatet: – Skader som følger av å stirre inn i laserstrålen. Etiketter på utstyret Følgende symboler befi nner seg på verktøyet: Les bruksanvisningen før bruk Laseradvarsel Ikke stirr inn i laserstrålen. NORSK78 Beskyttelsesklasse: IP54

POSISJON FOR DATOKODE

Datokode, som også inkluderer produksjonsåret, står trykt på innsiden av batterikammeret. Eksempel: 2010 XX XX Produksjonsår Viktige sikkerhetsinstruksjoner for batterier ADVARSEL: Batterier kan eksplodere eller lekke og kan forårsake personskader eller brann. For å redusere denne faren:

• Følg alle instruksjoner og advarsler på batterimerket og pakken.

• Sett alltid inn batterier korrekt når det gjelder polaritet (+ og -), som merket på batteriet og på utstyret.

• Ikke kortslutt batteriklemmene.

• Ikke bland gamle og nye batterier. Skift ut alle samtidig med nye batterier av samme merke og type.

• Oppbevar batteriene utilgjengelig for barn.

• Fjern batteriene hvis innretningen ikke skal brukes på flere måneder. Batterier (fi g. B) BATTERITYPE Denne laseren drives av tre LR6 (AA-size) batterier. NORSK79 TILTENKT BRUK Krysslaseren DW087K er konstruert for å projisere laserlinjer til hjelp i profesjonelle applikasjoner. Verktøyet kan brukes innendørs, til horisontal (vannrett) og vertikal (loddrett) justering, og vinkeljustering. Den brukes til mange formål, fra plassering av vegger og vinduer til montering av skinnespor. IKKE bruk under våte forhold eller i nærheten av antennelige væsker eller gasser. Krysslinje-laseren er et profesjonelt verktøy. IKKE la barn komme i kontakt med verktøyet. Uerfarne operatører trenger tilsyn når de bruker dette verktøyet. Kontroll av pakkens innhold Pakken inneholder: 1 Krysslaser 1 Veggfeste 3 Batterier 1 Koffert 1 Instruksjonsbok

• Ta deg tid til å lese nøye igjennom instruksjonsboken slik at du forstår innholdet før verktøyet tas i bruk. Beskrivelse (fi g. A) 1 Strømbryter (vertikal laserstråle) 2 Strømbryter (horisontal laserstråle) 3 Indikator for lite batteristrøm 4 Vertikal laserstråle 5 Horisontal laserstråle 6 Indikator for vertikal laserstråle 7 Indikator for horisontal laserstråle 8 Svingbrakett NORSK80 9 Veggfeste 10 Batterirom Pakke ut FESTE ADVARSELSMERKE Sikkerhetsadvarslene på merket som er vist på laseren må være formulert på brukerens språk. Til dette formål leveres et separat brett med selvklebende merker sammen med verktøyet. ADVARSEL: Kontroller at sikkerhetsadvarslene på merket er formulert på ditt språk. Advarslene skal leses som følger: LASERSTRÅLING

• Hvis advarslene er på et fremmed språk, går du frem som følger: – Løsne det ønskede merket fra brettet. – Plasser merket forsiktig over det eksisterende merket. – Trykk merket på plass.

MONTERING OG JUSTERING

ADVARSEL! Ikke plasser laseren i en posisjon som kan få noen til å stirre inn i laserstrålen, tilsiktet eller utilsiktet. Alvorlige øyeskader kan oppstå når strålen startes. Skifte av batterier (fi g. A & B) Tilleggsutstyret bruker batterier av typen LR6 (AA).

• Åpne dekselet (9) til batterirommet.

• Slå av verktøyet og fjern batteriene med en gang indikatoren blinker. Innstilling av verktøyet (fi g. C1 - C4) Verktøyet har en rekke innstillinger, slik at det kan brukes til en rekke formål. Gulvmontering

• Plasser verktøyet på en forholdsvis plan og jevn overfl ate. Veggmontering ( g. C1) Hullet (12) i svingbraketten (8) brukes til montering på veggkonstruksjoner. Alternativt kan verktøyet festes direkte til metalltapper ved hjelp av magnetene (13).

• Sett en skrue eller spiker inn i veggen.

• Heng verktøyet inn på festeelementet etter hullet. Montering av verktøyet til veggfestet ( g. C2 - C4) Verktøyet har veggmontering (9) for montering til veggskinne som hjelp ved falltakinstallering og andre spesial-nivelleringsprosjekter. Svingbraketten (8) er utstyrt med magneter som skal holde verktøyet på veggfestet.

• Plasser magnetene (13) på linje med metallplaten på veggfestet (9).

• For å fjerne veggfestet må du trekke det fra verktøyet med tilstrekkelig kraft. NORSK82 For å feste veggfestet til veggskinnen må du gå frem på følgende måte:

• Plasser klemmen rundt veggskinnen og la klemmekjeften lukke seg om skinnen. For å feste veggfestet til en vegg må du gå frem på følgende måte:

• Hold verktøyet i ønsket posisjon mot veggen og merk av posisjonen til monteringshullet på veggen.

• Laserstrålene begynner å blinke for å vise at verktøyet er plassert med en helning som er større enn det selvjusterende området på 4°. Slå av verktøyet, juster verktøyets oppsett slik at det er innenfor grensen, og slå verktøyet på igjen. Justering av laserlinjen (fi g. D)

• Juster laserlinjen til en av laserstrålene med posisjonsmerket. Flytt verktøyet etter behov. BRUK ADVARSEL! Ikke plasser laseren i en posisjon som kan få noen til å stirre inn i laserstrålen, tilsiktet eller utilsiktet. Alvorlige øyeskader kan oppstå når strålen startes. NORSK83 Bruksanvisning ADVARSEL: Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.

• Marker alltid midtpunktet på laserpunktene.

• Pass på at verktøyet er riktig stilt inn.

• Ekstreme temperaturforandringer kan forårsake bevegelse av delene inne i verktøyet, som kan påvirke nøyaktigheten. Kontroller nøyaktigheten regelmessig når verktøyet brukes under disse forholdene.

• Selv om verktøyet foretar automatiske korreksjoner hvis det kommer litt ut av stilling, kan det være nødvendig å balansere eller stille inn verktøyet på nytt hvis det får et kraftigere støt.

• For å slå av en av laserstrålene må du trykke på strømbryteren igjen. Overføring av et posisjonsmerke (fi g. D) Verktøyet lager to laserlinjer, både i horisontal og vertikal retning, for å overføre et merke.

• Juster den aktuelle laserstrålen etter merket på gulvet. Rotering av verktøyet (fi g. E) Under veggmonteringen kan verktøyet roteres manuelt når den horisontale laserlinjen skal overføres.

• Roter verktøyet mot venstre eller høyre ved behov. NORSK84 Tilleggsutstyr Din forhandler kan gi nærmere opplysninger om egnet tilleggsutstyr. VEDLIKEHOLD Ditt DEWALT-elektroverktøy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktøyet. Feltkalibreringssjekk (fi g. F - H) Feltkalibreringssjekken må utføres på en sikker og nøyaktig måte for å gi en korrekt diagnose. Hvis feil registreres, må verktøyet kalibreres av en kvalifi sert tekniker. ADVARSEL: Resultatene er avhengig av forholdene i området. Ved avvikende forhold må målingene justeres i henhold til disse. Skannekontroll ( g. F)

• Sett verktøyet i et område mellom to vertikale overfl ater som er minst 9 m fra hverandre. Monter verktøyet nøyaktig midtveis til veggen.

• Sett verktøyet i 45° vinkel mot venstre.

• Mål differansen mellom merkene.

• Hvis differansen mellom merkene er 3 mm eller mindre, er laserhodet riktig kalibrert.

• Hvis differansen mellom merkene er over 3 mm, må verktøyet etterses. NORSK85 Plankontroll ( g. G1 & G2)

• Plasser verktøyet i et område der det er en vegg som er minst 9 m lang. Monter verktøyet på den ene enden av veggen.

• Sett verktøyet i 90° vinkel mot venstre.

• Monter verktøyet på den andre enden av veggen.

• Sett verktøyet i 90° vinkel mot høyre.

• Slå på den horisontale laserstrålen.

• Slå på verktøyet, still inn laserstrålen etter markeringen på veggen (17), og marker midtpunktet av laserstrålen på veggen ved to tredjedeler av avstanden (18).

• Hvis differansen mellom merkene er 6 mm eller mindre, er laserhodet riktig kalibrert.

• Hvis differansen mellom merkene er over 6 mm, må verktøyet etterses. Vertikal kontroll ( g. H1 & H2)

• Juster laserstrålen etter merket på gulvet (19).

• Merk av sentrum for laserstrålen i taket, ved en tredjedel av avstanden (20) og ved to tredjedeler av avstanden (21).

• Slå av verktøyet. Plasser verktøyet ved den andre enden av gulvmerket (19), med verktøyet vendt mot merket.

• Slå på den vertikale laserstrålen.

• Juster laserstrålen etter merket på gulvet (19). NORSK86

• Hvis differansen mellom merkene er 3,5 mm eller mindre, er laserhodet riktig kalibrert.

• Hvis differansen mellom merkene er over 3,5 mm, må verktøyet etterses. Rengjøring

• Fjern batteriene før verktøyet skal rengjøres.

• Rengjør huset regelmessig med en myk klut.

• Ved behov må linsen rengjøres ved hjelp av en myk klut eller en bomullspinne fuktet med alkohol. Ikke bruk andre rengjøringsmidler. Beskyttelse av miljøet Separat innsamling. Dette produktet må ikke kastes sammen med vanlig husholdningsavfall. Dersom du en dag skulle finne ut at ditt DEWALT produkt må erstattes, eller dersom det ikke lenger trenges av deg, skal det ikke kastes sammen med husholdningsavfallet. Gjør dette produktet tilgjengelig for separat innsamling. Separat innsamling av brukte produkter og innpakning gjør at materialene kan resirkuleres og brukes om igjen. Gjenbruk av resirkulert materiale hjelper til med å hindre miljøforurensing og reduserer etterspørselen etter råmateriale. NORSK87 Lokale forskrifter kan ha separat innsamling av elektriske produkter fra husholdningen ved kommunale søppelfyllinger eller hos forhandleren der du kjøper et nytt produkt. DEWALT har en ordning for å samle inn og resirkulere DEWALT produkter når de har nådd slutten på livsløpet. For å benytte deg av denne tjenesten, vennligst returner produktet til en autorisert reparatør som vil samle dem inn på vegne av oss. Du kan finne nærmeste autoriserte reparatør ved å ta kontakt med dit lokale D EWALT-kontor på den adressen som du finner i denne brukerhåndboken. Alternativt er en liste over autoriserte DEWALT-reparatører og alle detaljer om service etter salg og kontakter tilgjengelig på Internett på: www.2helpU.com. Batterier

• Tenk på miljøet når du kaster batterier. Undersøk med de lokale myndigheter om hva som er den miljømessig beste måten å kaste batterier på. NORSK88 GARANTI DEWALT er overbevist om kvaliteten på produktene sine og tilbyr en enestående garanti for profesjonelle brukere av produktet. Denne garantierklæringen kommer i tillegg til, og har på ingen måte negativ innvirkning på, dine kontraktsmessige rettigheter som profesjonell bruker eller på dine lovfestede rettigheter som privat, ikke-profesjonell bruker. Garantien er gyldig innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

• 30-DAGERS RISIKOFRI TILFREDSHETSGARANTI • Dersom du ikke er helt tilfreds med ytelsen til ditt D EWALT- verktøy, kan du ganske enkelt returnere det innen 30 dager, komplett med alle de originale komponentene slik du kjøpte det, til innkjøpsstedet for å få full refusjon. Produktet må ha blitt utsatt for rimelig slitasje og kvittering må fremvises.

• ET ÅRS GRATIS SERVICEKONTRAKT • Dersom du har behov for vedlikehold eller service på ditt DEWALT-verktøy i de første 12 månedene etter kjøpet, får du 1 service gratis. Den vil gjennomføres gratis hos en autorisert DEWALT reparatør. Kvittering må fremvises. Inkluderer arbeid. Ekskluderer tilbehør og reservedeler såfremt disse ikke sviktet under garantien.

• ET ÅRS FULL GARANTI • Dersom ditt DEWALT-produkt blir defekt på grunn av material- eller produksjonsfeil innen 12 måneder fra kjøpsdato, garanterer DEWALT å bytte ut alle defekte deler vederlagsfritt eller - etter vårt skjønn - å erstatte enheten vederlagsfritt, forutsatt at:

• Produktet ikke har blitt feilaktig anvendt;

• Produktet har blitt utsatt for rimelig slitasje; NORSKloading-circle-190
