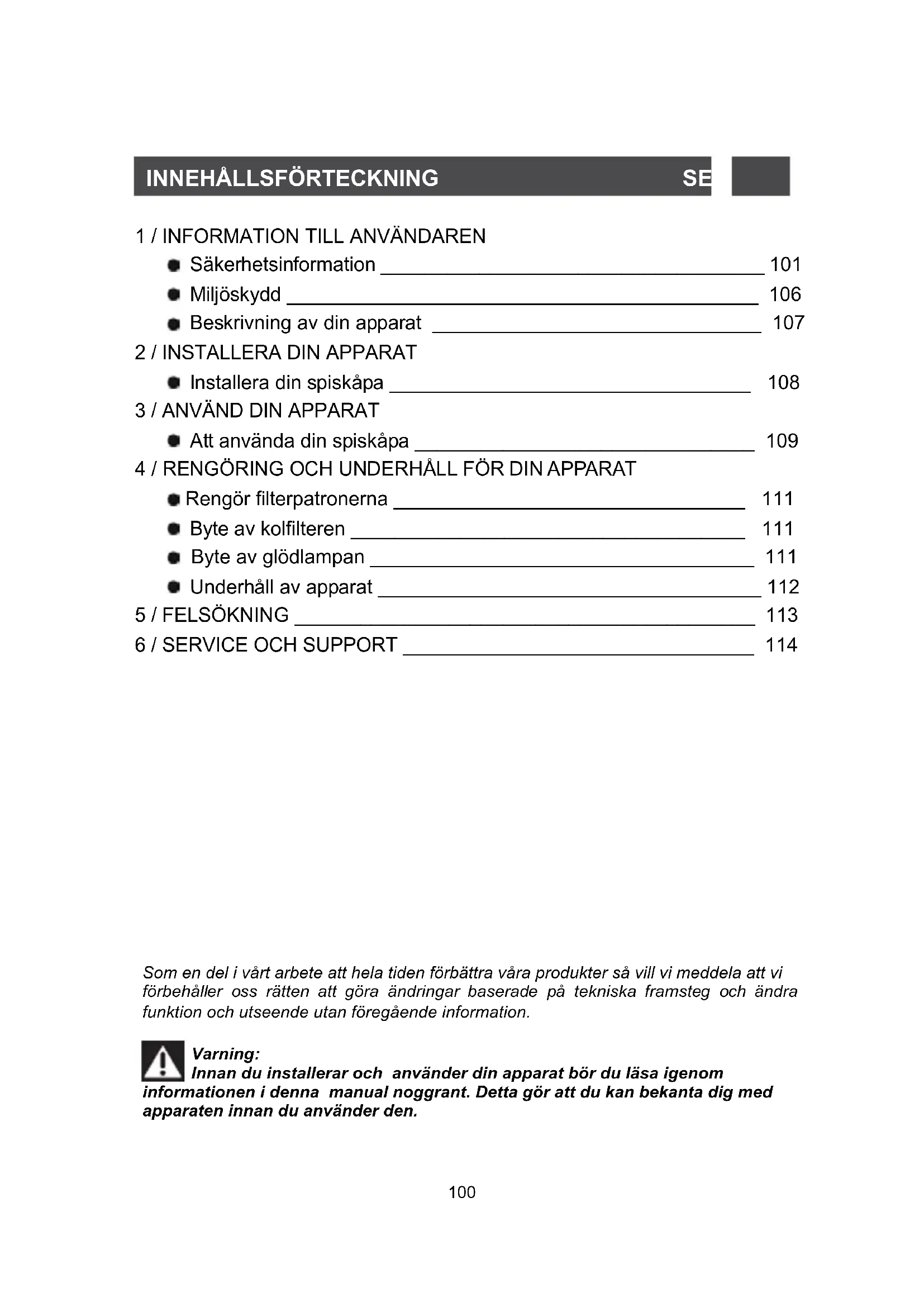

BRUKSANVISNING AD1576B BRANDT

• Säkerhetsinformation 101
• Miljöskydd 106
• Beskrivning av din apparat 107

2 / INSTALLERA DIN APPARAT

- Att använda din spiskåpa 109

4 / RENGÖRING OCH UNDERHÅLL FÖR DIN APPARAT

● Rengör filterpatronerna 111
- Byte av kolfilteren 111
- Byte av glödlampan 111
- Underhåll av apparat 112

5 / FELSÖKNING 113

6 / SERVICE OCH SUPPORT 114

Som en del i vårt arbete att hela tiden förbättra våra produkter så vill vi meddela att vi förbehåller oss rätten att göra ändringar baserade på tekniska framsteg och ändra funktion och utseende utan föregående information.

Varning:

Innan du installerar och använder din apparat bör du läsa igenom

informationen i denna manual noggrant. Detta gör att du kan bekanta dig med apparaten innan du använder den.

SE

1 / INFORMATION TILL ANVÄNDAREN

Observera:

Förvara den här manualen väl för framtida bruk. Om du säljer apparaten eller för den vidare till tredje person så ska du se till så att manualen medföljer. Vänligen läs igenom informationen nedan innan du påbörjar installationen och innan du börjar använda apparaten. Detta för din och andras säkerhet.

Säkerhet och viktiga försiktighetsåtgård,

Denna bruksanvisning finns även på märket Brandts webbplats.

Studera dessa råd innan du installerar och använder din apparat. De har utarbetats för din och andras säkerhets skull. Spara denna bruksanvisning tillsammans med apparaten. Se till att bruksanvisningen medföljer apparaten om den skulle säljas eller överlåtas till någon annan.

- Vår strävan är att ständigt förbättra våra produkter och vi förbehåller oss därför rätten att göra varje ändring av deras specifikationer i tekniskt, funktionellt eller utseenderelaterat hänseende med anknytning till den tekniska utvecklingen.

- För att i framtiden lätt hitta referensnummer för er apparat rekommenderar vi att du skriver ned dem på sidan Kundservice.

1 / INFORMATION TILL ANVÄNDAREN

SE

Viktiga föreskrifter

- Denna apparat har konstruerats för att användas av privatpersoner på deras bostadsort. Använd den inte i kommersiellt eller industriellt syfte eller för annat ändamål än för det den har konstruerats.

- Packa upp eller låt packa upp apparaten omedelbart vid mottagandet. Kontrollera dess allmänna skick. Notera eventuella förbehåll skriftligen på leveransnotan och spara ett exemplar av denna.

- Denna apparat kan användas av barn som är minst åtta år gamla och av personer med nedsatt fysisk, sensorisk eller mental förmåga eller person som saknar erfarenhet eller kunskaper, då sådan person står under vederbörlig tillsyn eller har erhållit anvisningar om hur apparaten används på ett säkert sätt och om de risker som föreligger har uppfattats. Barn får inte leka med apparaten. Rengöring och underhåll av användare får inte utföras av barn utan tillsyn.

- Observera: De delar som är åtkomliga på denna apparat kan bli varma när den används med apparater avsedda för matlagning.

SE

1 / INFORMATION TILL ANVÄNDAREN

Elrisker

- Samtliga strömförsörjningskretsar måste fränkopplas innan man närmar sig anslutningsplintarna. För att undvika fara måste nätsladden, om den är skadad, bytas av tillverkaren, dennes servicepersonal eller någon med motsvarande behörighet.

- Fränkoppling kan uppnås genom att se till att nätkontakten är åtkomlig eller genom att integrera en brytare i de fasta ledningarna enligt installationsbestämmelserna.

- Ändra inte eller försök ändra denna apparats egenskaper. Det skulle medföra fara för dig.

- Reparation ska endast utföras av auktoriserad specialist.

- Koppla alltid från fläkten före rengöring och service.

- Använd aldrig apparat som använder ånga eller högtryck för att rengöra apparaten (krav som rör elsäkerheten).

- Fränkoppling kan uppnås genom att se till att nätkontakten är åtkomlig eller genom att integrera en brytare i de fasta ledningarna enligt installationsbestämmelserna.

- Ändra inte eller försök ändra denna apparats egenskaper. Det skulle medföra fara för dig.

1 / INFORMATION TILL ANVÄNDAREN

SE

• Reparation ska endast utföras av auktoriserad specialist.
• Koppla alltid från fläkten före rengöring och service.
• Använd aldrig apparat som använder ånga eller högtryck för att rengöra apparaten (krav som rör elsäkerheten).

Kvävningsrisk

- Bestämmelser rörande uttag av frånluft måste respekteras. Luften får inte föras ut i ledning som används för utluftning av ångor från apparater som använder gas eller annat bränsle (gäller inte för apparater som endast för ut luft i rummet).

- Vederbörlig luftväxling i rummet måste säkerställas då köksfläkten används samtidigt med apparater som använder gas eller annat bränsle (gäller inte för apparater som endast för ut luft i rummet).

Brandrisk

- Det är förbjudet att flambera mat eller att använda gasbrännare utan kokkärl under fläkten (lägor som sugs in skulle riskera att skada apparaten).

SE

1 / INFORMATION TILL ANVÄNDAREN

• Fritering under apparaten måste göras under ständig tillsyn. Olja och fett som blir mycket varma kan antändas.
• Respektera intervall för rengöring och filterbyte. Ansamling av fett riskerar att orsaka eldsvåda.
• Användning över en eldhärd (ved, kol m.m.) är inte tillåten.
• Om köksfläkten placeras över en apparat som fungerar med gas ska avständet mellan hållens övre del och fläktens undre del vara minst 70 cm. Om anvisningarna till den håll som finns installerad under fläkten anger ett längre avständ än 70 cm ska detta beaktas.

Observera:

I de fall där ett kök värms upp av en apparat som är ansluten till en skorsten (t ex en kamin) så ska "återvinning" versionen av käpan installeras. Använd inte käpan utan metallfilter.

Bra ventilation måste finnas i rummet då kåpan används samtidigt som maskiner/apparater som drivs av bensin/gas eller liknande bränslen.

1 / INFORMATION TILL ANVÄNDAREN

s

MILJÖSKYDD

• Den här apparatens förpackningsmaterial kan återvinnas. Gör detta för att skydda miljön genom att lämna materialet på den återvinningscentral som anvisas av din kommun.
• Din apparat innehåller också mycket material som kan återvinnas. Detta är märkt med en etikett som indikerar att elektroniskt avfall inte bör blandas med vanligt hushållsavfall.

På detta sätt kan apparaten till stora delar återvinnas av din tillverkare under bästa möjliga förhållanden enligt det Europeiska direktivet 2002/96/EC förande elektriskt avfall och elektronisk utrustning. Vänd dig till din återförsäljare för information om vart du kan lämna apparaten för återvinning.

- Vi tackar dig för att du gör din del i att skydda miljön.

Varning

Installationen bör bara utföras av kvalificerade tekniker eller annan etent personal.

Varning

Ta bort det skyddande plasthöljet från patronfiltret innan första användning.

SE 1 / INFORMATION TILL ANVÄNDAREN

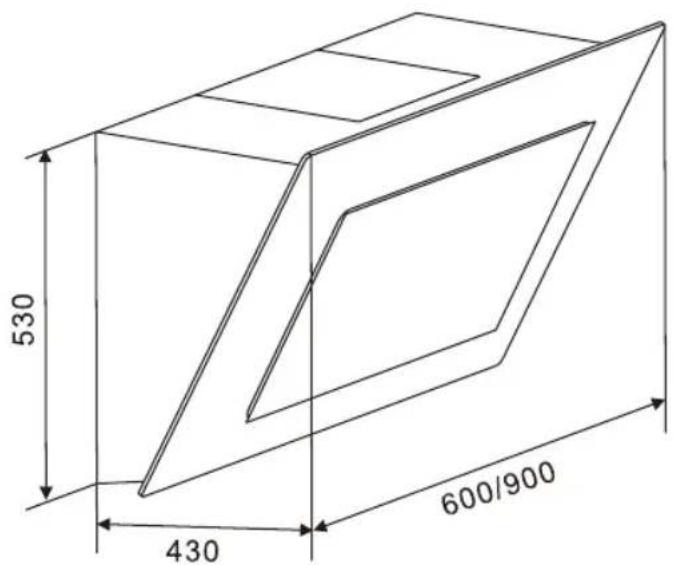

BESKRIVNING AV APPARATEN

530 430 600/900

2 / INSTALLERA DIN APPARAT

SE

• Spiskåpan ska placeras på ett avständ på 65-75cm (26-30tum) från plattorna för bästa effekt.
  Se Bild 1.
• Installera krokarna på en lämplig plats då installationshöjden har bestämts och se till så att de sitter i linje. Se Bild 2.
• Installera förlängningsröret och anslut till skorstenen på spiskåpan. Se Bild 3.
• Fäst spiskåpan på krokarna. Efter att du justera positionen ska du fixera käpan med en säkerhetsskruv. Se Bild 4.

Notera

De två säkerhetsventilerna finns på baksidan av kåpan och har en diameter på 6mm.

Notera

- Allt installationsarbete måste utföras av en kvalificerad elektriker eller annan kompetent personal.

• Anslut inte kanalsystemet på spiskåpan till ett annat ventilationssystem som används med andra apparater, så som gasrör, upphettningskanaler och liknande.
• Vinkeln på böjningen av ventilationsröret ska inte vara mindre än 120°. Du måste rikta röret horisontellt, eller alternativt så kan röret gå upp direkt från initialpunkten och ledas vidare till en yttervägg.
• Då installationen är klar, se till så att spiskåpan sitter plant för att undvika att fetter samlas vid ändarna. Se Bild 5.

Energisparråd

Optimal drift av apparaten uppnås genom att ha så kort kanal och så få krökar som möjligt.

65cm 75cm

Bild 1

Krokar

Bild 2

Förlängningsrör

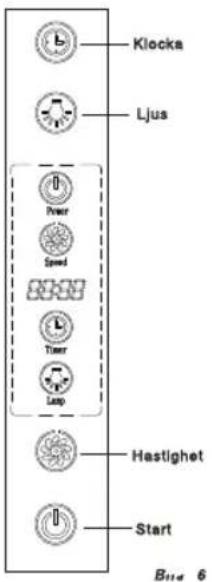

Hur man använder kontrollpanelen. Se Bild 6:

1. Koppla in spiskåpan: När den är inkopplad, är det bakre ljuset tänt. Därefter, när "24 timmars systemet" uppträder, är apparaten frånkopplad och maskinen befinner sig i beredskap. Om den inte sätts i drift, kommer det bakre ljuset automatiskt att släckas efter 30 sekunder.
2. Tryck på tryckknappen "☐" en gång och lampan kommer att tändas "☐". Tryck återigen på tryckknappen och lampan slocknar "☐".
3. För att använda knappen Hastighet "". Motorn har tre hastigheter: Låg, Medel eller Hög.

— Tryck på tryckknappen " " en gång och motorn börjar att gå på LÅG hastighet.
— Tryck återigen på knappen "och motorn kommer att gå på MEDEL hastighet.
— Tryck på tryckknappen " " en gång till och el motor kommer att gå på HÖG hastighet.
— När denna är i drift, trycker man på tryckknappen" "föratt väljahastigheten på motorn: "LÅG-MEDEL HÖG - LÅG - MEDEL..." omväxlande.

1. Tryck på tryckknappen för Start "☐" en gång och motorn i spiskåpan kommer att gå på den hastigheten som den hade den sista gången som den användes. Tryck återigen knappen "☐" och motorn stannar.

2. För att använda knappen för Klocka "☐". Den förinställda standard tiden är 12:00. När spiskåpan kopplas ifrån kommer tiden automatiskt att gå tillbaka till 12:00 och man måste åter ställa in densamma.

Klocka Ljus Power Speed Timer Loop Hastighet Start B### 6

— När knappen "💡" och knappen inte är i drift, används knappen för att ställa in tiden "💡".

— Om Man trycker på tryckknappen "

“ under cirka 2-5 sekunder, kommer tidssegmentet “88:88” och de två första siffrorna för inställningen av tiden att blinka. Om man trycker på tryckknappen ”

"kommer numret att ökas och om man trycker på " kommer det att minskas. Närmare bestämt, förändringen är 01 varje gång man trycker på densamma och den högsta siffran är 23 och knappen " reagerar inte. Om det är lika med 00, fungerar inte knappen ".

— Tryck på tryckknappen för Klocka "för andra gången. Tidssegmentet

"00:00" och de två sista siffrorna i inställningen för minuterna kommer att blinka. Tryck på tryckknappen "och numret ökar och tryck på "och numret minskar. Närmare bestämt, förändringen är 01 för varje gång som man trycker och det högsta numret är 59. Knappen "fungerar inte om man överskrider detta nummer. Om det är lika med 00, kommer knappen "inte att fungera.

— Om du trycker på tryckknappen för Klockan "☐" en tredje gång lämnar och bekräftar du tidsinställningen.

— Tryck på tryckknappen "för Klocka under cirka 2-5 sekunder för att gå in på inställning av timme. Om man trycker på densamma en andra gång ställer man in minuterna. Och om man tryck på den en tredje gång bekräftar man och lämnar tidsinställningen. Detta kan upprepas om och om igen varje gång som man trycker på Knappen (men man kommer inte in på denna inställning om man inte första gången håller den intrycket under mer än 2 sekunder).

Energisparråd

Anpassa hastigheten efter tillagningssätt och antalet kastruller. Använd i första hand spishäll-lens bakre plattor.

SE

4 / RENGÖRING OCH UNDERHÅLL AV DIN APPARAT

- Ta ur filtren så som visas i bild 7. - Du kan rengöra filtren på följande olika sätt:

1. Låt dem dra cirka 3 minuter i hett vatten (40-50 grader) med lite fettlösande rengöringsmedel och sedan rengöra dem försiktigt med en mjuk borste.

Använd inte tryck vid rengöring, du kan då skada filtren.

1. Du kan diska dem i maskin med maskindiskmedel. Ställ in temperaturen på 60 grader.

2. Undvik att använda starka rengöringsmedel då dessa kan skada kåpan;

3. Se till så att kåpan är av slagen innan du påbörjar rengöring;

BYTA UT KOLFILTREN (valfritt)

Byt ut dessa efter cirka 120 timmars användning.

• Ta ur kolfiltren.
• Vrid kolfiltret för att ta ur det.
• Gör om proceduren baklänges för att sätta tillbaka ett nytt filter.

Varning

Kolrester kan inte diskas bort eller

återvändas. Du måste byta ut kolfiltret var fjärde månad.

BYTA UT GLÖDLAMPAN

Ta loss fästet och glaset och ta sedan ut dent trasiga glödlampan, se bild 14.

Skruva fast den nya glödlampan och sätt tillbaka fästet och glaset.

Observera

Innan du byter ut glödlampan ska du se till att spiskåpan är avslagen.

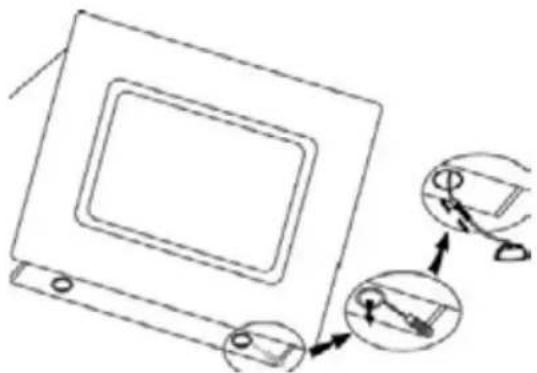

Stäng Öppna

Bild.8

Innan underhåll påbörjas måste elanslutningen till käpan brytas, antingen genom att dra ur kontakten eller genom att slå av säkringen i säkringsskåpet.

UNDERHÅLL	ATT GÖRA	PRODUKTER/TILLBEHÖR SOM BEHÖVS
Ytterhölje och tillbehör	Använd aldrig stålull eller liknande produkter, ej heller skrubborstar och sådant som kan skada ytan.	För att rengöra hölje och belysningsporten ska du använda vanligt diskmedel utblandat i vatten. Skölj av och torka ordentligt med en mjuk, fuktig trasa.
Filterpatroner	Detta filter gör att fett och damm samlas på vissa platser. Filtret spelar också en viktig roll för att apparaten ska fungera som den ska.Om tuffa fläckar har uppstått så ska du använda ett milt fläckmedel och sedan skölja rent med vatten.	Använd ett vanligt medel för hushållsbruk och skölj av och torka ordentligt. Dessa filter kan rengöras i vertikalt läge i en diskmaskin. (Låt dem inte komma i kontakt med smutsig disk och annat.)
Aktiverat kolfilter	Det här filtret fångar obehagliga lukter och måste bytas ut minst en gång per år beroende på hur mycket kåpan används. Du kan beställa nya filter från din återförsäljare (du behöver nämna referensnumret på identifikationsplattan) och notera det datum och den tid som filtret byttes ut.

För bästa resultat rekommenderar vi att du använder rengöringsprodukter från Clearit.

Professionell expertis

med fokus på di

Clearit erbjuder dig professionella produkter och lösningar framtagna för dagligt underhåll av hushållsapparater och köksprodukter.

Produkterna finns till salu hos din vanliga återförsäljare tillsammans med ett komplett sortiment tillbehör och andra lämpliga produkter.

SE 5 / FELSÖKNING

PROBLEM	LÖSNING
Kåpan fungerar inte...	Se till att:Strömtillförseln är påslagen.Ett hastighetsläge har valts.
Kåpan fungerar inte särskilt bra...	Se till att:Den valda fläkthastigheten är tillräcklig för det os som uppstår vid matlagningen.Köket h ar b ra v entilation så att tillräckligt med frisk luft kommer in.Kolfiltret inte är slutet (om kåpan kör i återvinningsläge).
Kåpan fungerar inte längre.	Se till att:Strömförsörjningen inte har brutits.Att e nspoliga a vslagningsenheten inte har aktiverats.

6 / SERVICE OCH SUPPORT

SE

Allt underhåll på din apparat ska utföras av:

• din återförsäljare,
• eller en annan kvalificerad mekaniker som är auktoriserad för underhåll av apparaten. Då du bokar in ett möte, ange hela referensnumret för din utrustning (modell, typ och serienummer). Den här informationen finns på tillverkarens platta som är fäst på utrustningen.

SE

Information ekodesign / tekniskt informationsblad

Denna enhet uppfyller delegerade förordningar (EU) 65/2014 och 66/2014 från Europeiska kommissionen angående konstruktionskrav för eco-utformning och energimärkning av hushållsfläktar.

Information ekodesign / tekniskt informationsblad SE
