MODE D'EMPLOI AD1576B BRANDT

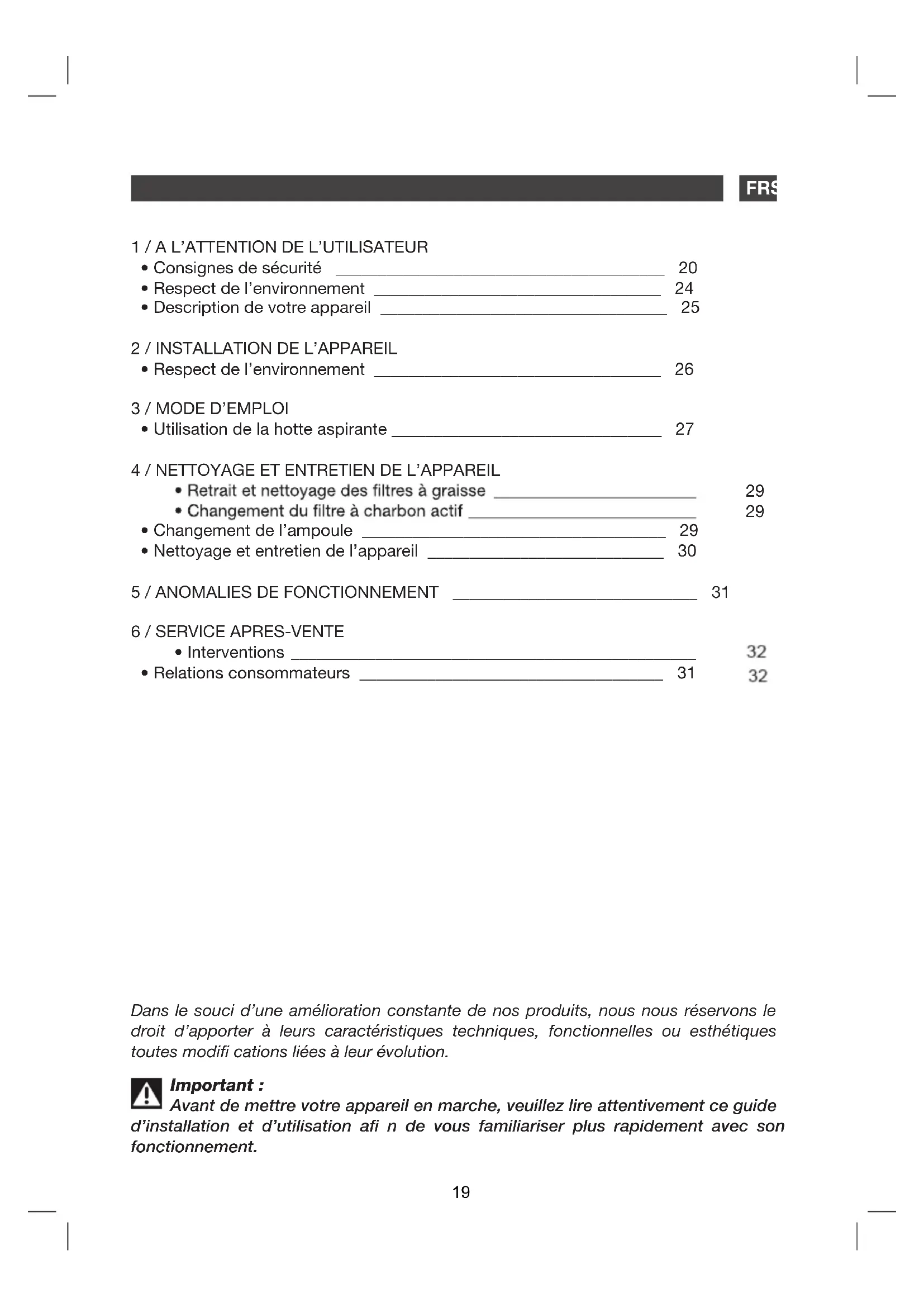

• Retrait et nettoyage des ltres à graisse ________________________ 30

• Changement du ltre à charbon actif ___________________________ 30

• Relations consommateurs ____________________________________ 32 Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifi cations liées à leur évolution. Important : Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d’installation et d’utilisation afi n de vous familiariser plus rapidement avec son fonctionnement.

• Relations consommateurs ____________________________________ 31 19Sécurité et précautions importantes Cette notice est également disponible sur le site internet de la marque Brandt.Merci de prendre connaissance de ces conseils avant d'installer et d'utiliservotre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait êtrevendu ou cédé à une autre personne, assurez-vous que la notice d'utilisationl'accompagne.

• Dans le souci d’une amélioration constante de nos produits, nous nous réser-vons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ouesthétiques toutes modifica- tions de leurs caractéristiques liées à l’évolutiontechnique.

• Afin de retrouver aisément les références (1.0) de votre appareil, nous vousconseillons de les noter en page “Service et Relations Consom- mateurs”. 20Risques électriques

• Avant d’accéder aux bornes de raccordement, tous les circuits d’alimenta-tion doivent être dé- connectés. SI le câble d’alimentation est endo- magé, il doitêtre remplacé par le fabricant, son service après-vente ou une personne dequali- facation similaire afin d’éviter un danger.

• La déconnexion peut être obtenue en prévoy- ant une fiche de prise de cou-rant accessible ou en incorporant un interrupteur dans les canali- sations fixesconformément aux règles d’installation.

• Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cetappareil. Cela représenterait un danger pour vous.

• Les réparations doivent être exclusivement effectuées par un spécialisteagréé.

• Débranchez toujours la hotte avant de procéder à son nettoyage ou à sonentretien.

• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votreappareil (exigences relatives à la sécurité électrique). Risques d’asphyxie

• Les réglementations concernant l’évacuation de l’air doivent être respectées.L’air ne doit pas être envoyé dans un conduit utilisé pour 1 / A L’ATTENTION DE L’UTILISATEUR FR 21évacuer les fuméesd’appareils utilisant du gaz ou un autre combustible (ne s’applique pas auxappareils qui renvoient uniquement l’air dans la pièce).

• Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte decuisine est utili- sée simultanément avec des appareils utilisant du gaz ou unautre combustible (ne s’applique pas aux appareils qui renvoient uniquementl’air dans la pièce). Risques d’incendie

• Il est interdit de flamber des aliments ou de faire fonctionner des foyers gazsans récipients de cuisson, au dessous de la hotte (les flammes aspirées ris-queraient de détériorer l'appareil).

• Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillanceconstante. Les huiles et graisses portées à très haute tempéra- ture peuventprendre feu.

• Respectez la fréquence de nettoyage et de remplacement des filtres.L'accumulation de dépôts de graisse risque d'occasionner un incendie.

• Le fonctionnement au dessus d'un foyer à combustible (bois, charbon…) n'estpas

• Lorsque la hotte de cuisine est placée au dessus d’un appareil à gaz, la dis-tance mini- male entre le dessus de la table et le dessous de la hotte doit êtred’au moins 70 cm. Si les instructions de la table de cuisson installée sous lahotte spécifient une distance plus grande que 70 cm, celle-ci doit être priseen compte. 1 / A L’ATTENTION DE L’UTILISATEUR FR 23Attention L’installation est réservée aux installateurs et techniciens qualifi és. Attention Avant la première utilisation du fi ltre cassette, retirez le fi lm de protection.

• RESPECT DE L’ENVIRONNEMENT — Les matériaux d’emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l’environnement en les déposant dans les conteneurs municipaux prévus à cet effet. — Votre appareil contient également de nombreux matériaux recyclables. Il est donc mar- qué de ce logo a n de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d’autres déchets. Le recyclage des appareils qu’organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformé- ment à la directive européenne 2002/96/CE sur les déchets d’équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile. — Nous vous remercions pour votre collaboration à la protection de l’environnement.

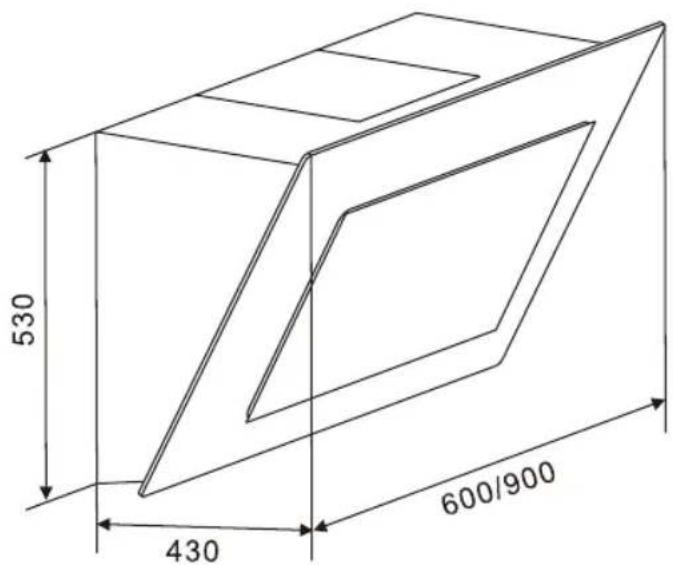

1 / A L’ATTENTION DE L’UTILISATEUR FR 25— Veillez à respecter un écart minimum de 65-75 cm (26-30 pouces) entre la table de cuisson et la hotte aspirante, pour un rendement d’aspiration performant. Voir Image 1. — Fixez l’ancrage à l’endroit correspondant, en veillant à bien l’aligner. Voir Image 2. — Introduisez le tube rallonge dans la hotte. Voir Image 3. — Accrochez la hotte à l’ancrage et ajustez sa hauteur et sa verticalité à l’aide des vis de réglage. Fixez le corps de la hotte à l’aide de la vis de xation. Voir Image 4. Image 1 Image 2 Image 3 Image 4 Image 5 Remarque Les deux conduits d’évacuation de l’air vers l’extérieur, de 6 mm de diamètre, se trouvent à l’arrière de la carcasse. Remarque — Cet appareil doit être installé par un électricien agréé ou du personnel qualifi é. — L’air vicié ne doit jamais être évacué vers une cheminée en service rejetant des fumées ou des gaz de combustion. Ne pas y raccorder les conduits d’évacuation. — Les conduits ne doivent comporter aucun coude prononcé supérieur à 120º. Évacuer l’air vicié de préférence horizontalement vers le haut ou directement à l’air libre par traversée du mur extérieur. — Une fois la hotte installée, vérifi ez qu’elle soit bien nivelée, afi n d’éviter l’accumulation de graisse à l’intérieur. Voir Image 5. Droit Tort

3. Après avoir allumé l’appareil “ ”, vous

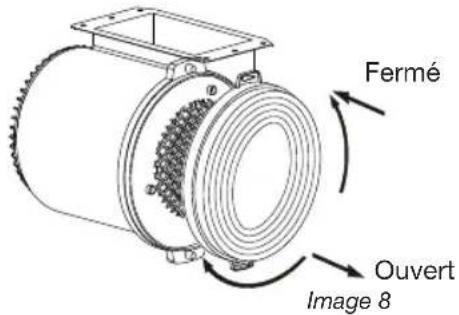

pouvez choisir la vitesse “ ” : Petite, Moyenne ou Grande.FR 3 / UTILISATION DE VOTRE APPAREIL 28• CHANGEMENT DU FILTRE À CHARBON ACTIF (OPTIONNEL). VOIR IMAGE 8

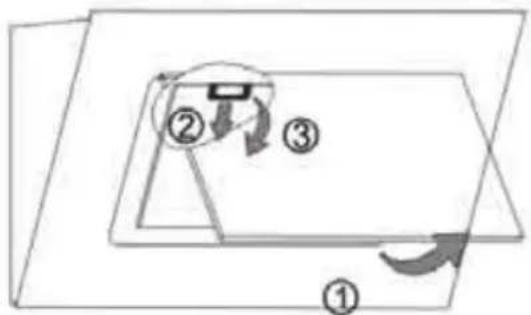

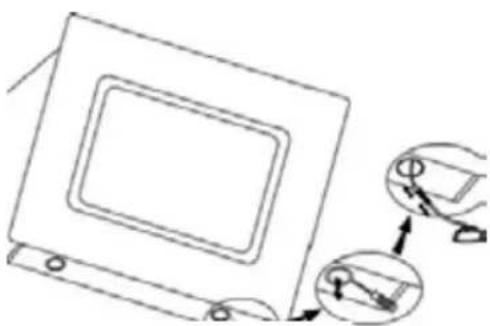

• CHANGEMENT DE L’AMPOULE — Retirez les filtres, tel qu’indiqué sur l’Image 7. — Vous pouvez nettoyer les ltres comme suit :

1. Plongez les ltres à graisse dans de

l’eau chaude (40-50 degrés) contenant du détergeant liquide et laissez tremper durant environ 3 minutes. Au besoin, frottez légèrement avec une brosse douce, en veillant à ne pas endommager les ltres.

2. Vous pouvez les laver en lave-vaisselle,

à 60º C de température. — Ne pas utiliser de produits abrasifs, pour éviter d’endommager l’appareil. — Retirez les ltres à graisse. Voir Image 7. — Le ltre à charbon actif (Image 8) se trouve à l’extrémité du moteur. Tournez le ltre dans le sens contraire des aiguilles d’une montre pour le dévisser complètement. — Procédez à l’inverse pour installer le nouveau ltre à charbon actif. Retirez le cache et le hublot et ensuite l’ampoule grillée. Voir Image 9. Introduisez une nouvelle ampoule et remettez en place le hublot et le cache. Attention Débranchez l’appareil avant de procé- der à son nettoyage. Attention : Les fi ltres à charbon actif ne sont ni lavables ni recyclables. Ils doivent être rem- placés tous les trois ou six mois, en fonction de leur usage plus ou moins intensif. Image 7 Image 8 Image 9

Pour préserver votre appareil, nous vous recommandons d’utiliser les produits d’entretien Clearit. L’expertise des professionnels au service des particuliers Clearit vous propose des produits professionnels et des solutions adaptées pour l’entretien quotidien de vos appareils électroménagers et de vos cuisines. Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

PRODUITS / ACCESSOIRES À UTILISER Enveloppe et accessoires Filtre à graisse Filtre à charbon actif N’utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures. Ce fi ltre retient les vapeurs grasses et les poussières. Il est l’élément assurant une part importante de l’effi cacité de votre hotte. Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l’eau claire. Ce fi ltre retient les odeurs et doit être changé au moins une fois par an en fonction de votre utilisation. Commandez ces fi ltres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l’intérieur de la hotte) et notez la date de changement. Pour nettoyer la carrosserie et le hublot d’éclairage, utilisez exclusivement des nettoyants ménagers du commerce dilués dans de l’eau, puis rincez à l’eau claire et essuyez avec un chiffon doux. Utilisez un nettoyant ménager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pas mettre en contact avec de la vaisselle sale ou des couverts en argent). Attention : Avant tout nettoyage et entretien, mettez d’abord la hotte hors tension, soit en débranchant la prise de courant, soit en actionnant le disjoncteur/fusible. FR 4 / NETTOYAGE ET ENTRETIEN DE L’APPAREIL 30SYMPTOMES SOLUTIONS La hotte ne fonctionne pas... La hotte a un rendement insuffi sant... La hotte s’est arrêtée au cours du fonctionnement Vérifi ez que:

• il n’y a pas de coupure de courant.

• une vitesse a été effectivement sélectionnée. Vérifi ez que:

• la vitesse moteur sélectionnée est suffi sante pour la quantité de fumée et de vapeur dégagée.

• la cuisine est suffi samment aérée pour permettre une prise d’air.

• le fi ltre à charbon n’est pas usagé (hotte en version recyclage). Vérifi ez que:

• il n’y a pas de coupure de courant.

• le dispositif à coupure omnipolaire ne s’est pas enclenché.

RELATIONS CONSOMMATEURS Pour en savoir plus sur nos produits vous pouvez consulter notre site : www.brandt.comVous pouvez nous contacter : Via notre site, www.brandt.com rubrique « CONTACT ». Par e-mail a l’adresse suivante : relations.consommateurs@groupebrandt.com Par courrier à l’adresse postale suivante : Service Consommateurs BRANDT 5 av des Béthunes, CS 69 526 95 060 CERGY PONTOISE CEDEX Par téléphone du lundi au vendredi de 8h30 à 18h00 au

INTERVENTIONS Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.

Pour obtenir un rendez-vous avec un technicien, vous pouvez nous contacter du lundi au samedi de 7h00 à 20h00 au :

PIÈCES D’ORIGINE Lors d’une intervention, demandez l’utilisation exclusive de pièces détachées certifiées d’origine.

Service fourni par Brandt France Etablissement de Cergy, 5/7 avenue des Béthunes, 95310 Saint Ouen L’Aumône SAS au capital social de 1.000.000 euros RCS Nanterre 801 250 531 32 Conseil d’économie d’énergie Pour une utilisation optimale de votre appareil,

• Raccorder votre appareil à une gaine de diamètre 150mm de préférence.

• Limiter au maximum le nombre de coude et la longueur de la gaine.

• Ajuster votre vitesse au mode de cuisson et au nombre de casseroles.

• Privilégier l’utilisation des foyers arrières de votre appareil de cuisson.

• Entretenir votre appareil régulièrement pour maintenir son rendement optimal. Cet appareil est conforme aux règlements délégués (UE) 65/2014 et 66/2014 de la Commission Européenne, concernant les exigences d’écoconception et d’étiquetage énergétique des hottes domestiques. Information Eco Design / Fiche technique produit FR Cet appareil est conforme aux règlements délégués (UE) 65/2014 et 66/2014 de la Commission Européenne, concernant les exigences d’écoconception et d’étiquetage énergétique des hottes domestiques.

Symbole Valeur Unité Marque Référence du produit Consommation annuelle d’énergie AEC

kWh/annum Index d’efficaité énergétique EEi

Index d’efficaité fluidodynamique FDE

Index d’efficaité lumineuse

Index d’efficaité de filtration GFE

Facteur d’accroissement dans le temps

Débit d’air maximum de la hotte

Débit d’air au point de rendement maximal

Pression d’air au point de rendement maximal

Consommation d’énergie au point de rendement maximal

Consommation d’énergie du système d’éclairage

Eclairement moyen du système d’éclairage

Lux/W Consommation d’énergie à l'arret

Consommation d’énergie en veille

Débit d'air à la vitesse maximale en usage normal -

Débit d'air à la vitesse minimale en usage normal -

Débit d'air en mode intensif ou boost -

Emission acoustique à la vitesse maximale en usage normal -

dB(L WA) Emission acoustique à la vitesse minimale en usage normal -

dB(L WA) Emission acoustique en mode intensif -

Symbole Valeur Unité Marque Référence du produit Consommation annuelle d’énergie AEC

kWh/annum Index d’efficaité énergétique EEi

Index d’efficaité fluidodynamique FDE

Index d’efficaité lumineuse

Index d’efficaité de filtration GFE

Facteur d’accroissement dans le temps

Débit d’air maximum de la hotte

Débit d’air au point de rendement maximal

Pression d’air au point de rendement maximal

Consommation d’énergie au point de rendement maximal

Consommation d’énergie du système d’éclairage

Eclairement moyen du système d’éclairage

Lux/W Consommation d’énergie à l'arret

Consommation d’énergie en veille

Débit d'air à la vitesse maximale en usage normal -

Débit d'air à la vitesse minimale en usage normal -

Débit d'air en mode intensif ou boost -

Emission acoustique à la vitesse maximale en usage normal -

dB(L WA) Emission acoustique à la vitesse minimale en usage normal -

dB(L WA) Emission acoustique en mode intensif -

146Pour de meilleurs résultats, la hotte doit être installée à une distance de 65-75 cm sur le comptoir. Voir Figure 1. Installer le crochet dans une situation appropriée une fois que la hauteur est correcte, et gardez-le en ligne. Voir la figure 2. Installez le tube d’extension de la hotte. Voir Figure 3. Accrochez la cloche sur le crochet. Voir Figure 4. Après réglage de la position, mettre le corps avec des vis de sécurité.

PROTECCIÓN MEDIOAMBIENTAL

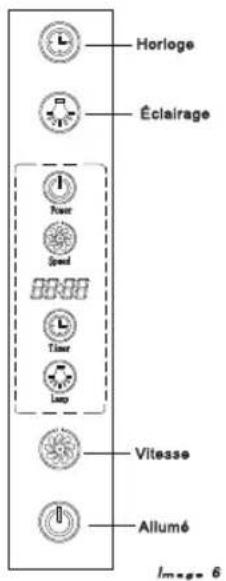

Nota Deux trous de sécurité sont positionnées dans le boîtier arrière, avec un diamètre de 6 mm. 147Comment utiliser le panneau de contrôle. Voir Illustration 6 : 1. Branchez la hotte : le voyant lumineux supérieur s’allume lorsque la hotte est en marche, puis l’équipement est à l’arrêt et prêt à l’emploi lorsque le « mode 24 heures » s’affiche. Le voyant disparaît automatiquement au bout de 30 secondes en l’absence d’action. 2. Appuyez une fois sur le bouton « », la lumière et l’icône « » s’allument. Appuyer à nouveau sur le bouton « » et la lumière et l’icône « » s’éteignent. 3. Utilisation du bouton de vitesse « ». Le moteur comporte trois vitesses : lente ; moyenne ; rapide. 1) Appuyez une fois sur le bouton « » et le moteur démarre en mode vitesse LENTE. 2) Appuyez à nouveau sur le bouton « » et le moteur fonctionne en mode vitesse MOYENNE. 3) Appuyer une dernière fois sur le bouton « » et le moteur fonctionne en mode vitesse RAPIDE. 4) Vous pouvez changer la vitesse du moteur lorsque l’appareil est en marche en appuyant sur « » : « LENTE-MOYENNE - RAPIDE-LENTE-MOYENNE...... » dans l’ordre. 4. Appuyez sur le bouton MARCHE/ARRÊT « » une fois et le moteur de la hotte se met en marche à la vitesse définie lors de la dernière utilisation. Appuyez à nouveau sur « »pour arrêter le moteur. 5. Utilisation du bouton du minuteur « » : L’heure réglée par défaut est 12:00. L’heure se remet automatiquement à 12:00 lorsque la hotte est débranchée. Vous devez alors redéfinir l’heure.

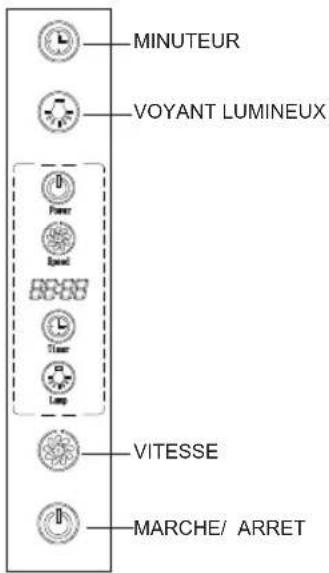

MINUTEURVOYANT LUMINEUXVITESSE MARCHE/ ARRET Illustration6 1483) Si aucun des deux boutons « » et « » ne fonctionnent, le bouton « » sert à régler l’heure. ①. Appuyez sur le bouton « » pendant 2 à 5 secondes et le segment de l’heure « » ainsi que les deux premiers chiffres du réglage de l’heure clignoteront. Appuyez sur le bouton « » pour augmenter le chiffre et sur le bouton « » pour le diminuer graduellement. Le chiffre varie ainsi d’1 unité à chaque pression du bouton et ce jusqu´’à 23. Le bouton « » arrête de fonctionner au-delà de ce chiffre. Le bouton « » ne fonctionne plus si le chiffre est égal à 00. ②. Appuyez sur le bouton du minuteur « » une deuxième fois, et le segment de l’heure « » ainsi que les deux derniers chiffres des minutes clignoteront. Appuyez sur le bouton « » pour augmenter le chiffre et sur le bouton « » pour le diminuer graduellement. Le chiffre varie ainsi d’1 unité à chaque pression du bouton et ce jusqu´’à 59. Le bouton « » arrête de fonctionner au-delà de ce chiffre. Le bouton « » ne fonctionne plus si le chiffre est égal à 00. ③. Appuyez sur le bouton du minuteur « » une troisième fois pour confirmer et sortir des paramètres de réglage de l’heure. ④. Appuyez sur le bouton du minuteur « » pendant 2 à 5 secondes pour régler l’heure. Appuyez à nouveau pour changer les minutes, puis une troisième fois pour confirmer et quitter. La procédure se répètera aussi souvent que vous appuierez sur le bouton (elle ne fonctionnera pas si vous n’avez pas appuyé au minimum 2 secondes la première fois).

2) Pour utiliser le "compte à rebours",

appuyez sur le bouton du minuteur « » quand le capot est working.Select l'heure en utilisant le « » et « » bouton. Puis appuyez sur le bouton de la minuterie « » et le compte à rebours commence.
