NÁVOD K OBSLUZE AD1576B BRANDT

Dekorativní odsavač par

Dekorativ emhætte

Dekorativ spiskåpa

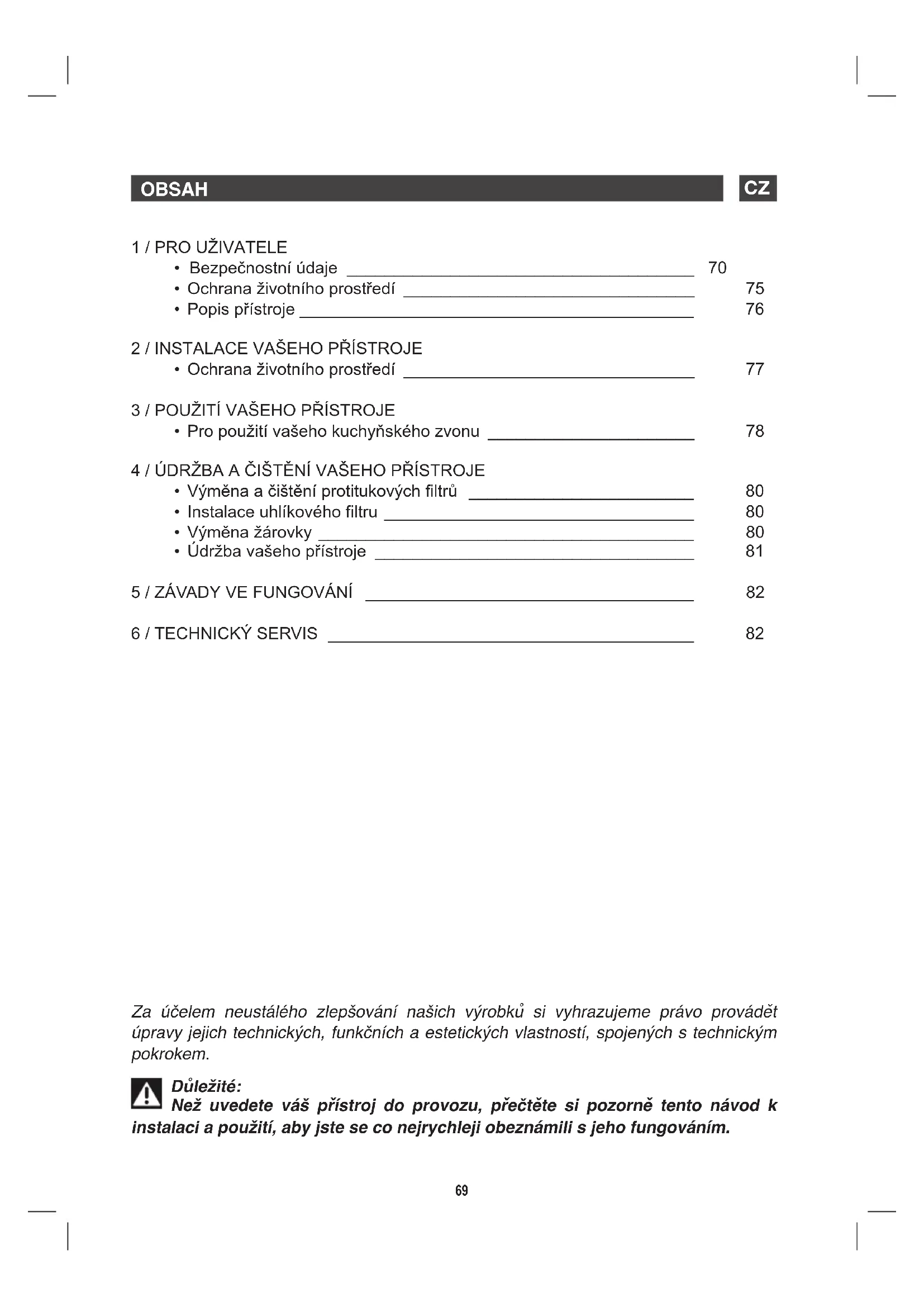

• Bezpečnostní údaje 70
• Ochrana životního prostředí 75
• Popis přístroje 76

- Ochrana životního prostředí 77

3 / POUŽITÍ VAŠEHO PŘÍSTROJE

• Pro použití vašeho kuchyňského zvonu ____ 78

4 / ÚDRŽBA A ČIŠTĚNÍ VAŠEHO PŘÍSTROJE

• Výměna a čištění protitukových filtrů 80
• Instalace uhlíkového filtru 80
• Výměna žárovky 80
- Údržba vašeho přístroje 81

5 / ZÁVADY VE FUNGOVÁNÍ 82

6 / TECHNICKÝ SERVIS 82

Za účelem neustálého zlepšování našich výrobkuši vyhrazujeme právo provádět úpravy jejich technických, funkčních a estetických vlastností, spojených s technickým pokrokem.

Důležité:

Než uvedete váš přístroj do provozu, přečtěte si pozorně tento návod k instalaci a použití, aby jste se co nejrychleji obeznámili s jeho fungováním.

Uschovejte tuto příručku spolu s přístrojem. Pokud prodáte nebo přenecháte ten-to přístroj jiné osobě, ujistěte se, že jste k němu přiložili tento návod k použití. Prosíme, přečtěte si tyto rady dríve, než nainstalujete a začnete používat tento přístroj. Byly sepsané za účelem zajištění bezpečnosti vaší i vašeho okolí.

Důležité bezpečnostní pokyny

Tento návod je rovněž k dispozici ke stažení na internetových stránkách značky Brandt.

Seznamte se s těmito radami, než přístroj nainstalujete a použijete. Jsou sestaveny pro vaši bezpečnost a bezpečnost dalších osob.

Tento návod k použití uskladněte u přístroje. Pokud přístroj prodáte nebo předáte jiné osobě, zajistěte, aby s přístrojem obdržela i návod k použití.

- Ve snaze neustále zlepšovat naše výrobky si vyhrazujeme právo provádět v souvislosti s technickým vývojem změny technických, funkčních nebo vzhledových vlastností.

- Abyste v budoucnu snadno našli reference vašeho přístroje, doporučujeme vám zaznamenat je na stránku “Poprodejní servis”.

Důležité bezpečnostní pokyny

- Tento spotřebič je určen pro použití v domácnosti. Nepoužívejte ji ke komerčním nebo průmyslovým účelům nebo pro jiné účely, než pro jaké byl navržen.

- Po převzetí přístroje jej vybalte nebo nechte okamžitě vybalit. Zkontrolujte obecný vzhled. Případné výhrady formulujte písemně do dodacího listu, jehož jeden výtisk si necháte.

- Tento přístroj mohou používat děti ve věku nejméně 8 let a osoby, jejichž tělesné, smyslové či duševní schopnosti jsou sníženy nebo které mají nedostatečné zkušenosti nebo znalosti, pokud mají dostatečný dohled a byly vybaveny pokyny k bezpečnému používání tohoto přístroje a seznámeny s možnými riziky. Děti si nesmějí hrát s přístrojem. Děti nesmějí provádět čištění a údržbu zařízení bez dohledu.

- Důležité upozornění: Dostupné části tohoto přístroje mohou být horké, používají-li se s varnými přístroji.

- Před přístupem ke svorkám pro elektrické zapojení je nutno odpojit všechny napájecí obvody. Pokud je poškozen napájecí kabel, musí jej vyměnit výrobce, jeho záruční servis nebo osoba s podobnou kvalifikací, aby se vyloučilo jakékoli riziko.

- Odpojení lze provést pomocí dostupné zástrčky nebo pomocí jističe ve stálých rozvodech v souladu s pravidly pro instalaci.

- Neupravujte a neměňte parametry tohoto přístroje. Bylo by to pro vás nebezpečné.

- Opravy musí provádět pouze autorizovaný odborník.

- Před čištěním a údržbou odsavač vždy odpojte od napájení.

- K čištění přístroje nikdy nepoužívejte parní či vysokotlaké přístroje (pokyny týkající se bezpečnosti práce s elektrickými přístroji).

- Odpojení lze provést pomocí dostupné zástrčky nebo pomocí jističe ve stálých rozvodech v souladu s pravidly pro instalaci.

- Neupravujte a neměňte parametry tohoto přístroje. Bylo by to pro vás nebezpečné.

- Opravy musí provádět pouze autorizovaný odborník.

1 / PRO UŽIVATELE

CZ

• Před čištěním a údržbou odsavač vždy odpojte od napájení.
• K čištění přístroje nikdy nepoužívejte parní či vysokotlaké přístroje (pokyny týkající se bezpečnosti práce s elektrickými přístroji).

Nebezpečí udušení

- Je nutno dodržovat pokyny týkající se odvodu vzduchu. Vzduch nesmí být veden do potrubí od vá dě jí cí kou ř z přístrojů používajících plyn či jiné palivo (neplatí pro přístroje odvádějící pouze vzduch do místnosti).

- Při použití kuchyňského odsavače spolu s přístroji používajícími plyn či jiné palivo je nutno zajistit vhodné větrání místnosti (neplatí pro přístroje odvádějící pouze vzduch do místnosti).

Nebezpečí požáru

- Pod odsavačem je zakázáno flambovat pokrmy nebo nechat běžet plynové hořáky bez nádob k vaření (nasáté plameny by mohly přístroj poškodit).

• Při smažení pod přístrojem je nutný nepřetržitý dohled. Oleje a tuky zahřáté na vysokou teplotu se mohou vznítit.
• Dodržujte frekvenci čištění a výměny filtrů. Nahromadění mastných usazenin může způsobit požár.

- Provoz nad topeništěm na tuhá paliva (dřevo, uhlí...) není povolen.

- Při umístění kuchyňského odsavače nad plynovým přístrojem je minimální vzdálenost mezi deskou a spodní stranou odsavače nejméně 70 cm. Pokud pokyny k varné desce instalované pod odsavačem uvádějí vzdálenost větší než 70 cm, je třeba ji dodržet.

Pozor

Pokud se sporák ohřívá pomocí přístroje napojeného na komín (například kamna), je třeba nainstalovat zvon v recyklačním způsobu. Nepoužívejte zvon bez modulárních filtrů. Je třeba zajistit adekvátní ventilaci, pokud se extrakční kuchyňský zvon používá zároveň s dalšími přístroji, které fungují na plyn nebo jiný spalovací pohon.

1 / PRO UŽIVATELE

CZ

• OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

— Materiály použité při balení tohoto přístroje jsou recyklovatelné. Podílejte se na jejich recyklování

a pomáhejte zachovávat životní prostředí jejich vyhozením do obecních kontejnerů, určených k těmto účelům.

— Váš přístroj také obsahuje recyklovatelné materiály, proto je označený tímto logem, které oznamuje, že použité přístroje se nesmí míchat mezi ostatní odpad. Tímto způsobem se recyklace přístrojů, kterou organizuje váš výrobce, uskuteční v nejlepších možných podmínkách, v souladu s evropskou směrnicí

2002/96/CE o odpadech elektrických a elektronických vybavení. Informujte se na vašem obecním úřadě nebo u vašeho prodejce, aby jste se dozvěděli, kde se nacházejí zběrná místa pro použité přístroje, která jsou nejblíže vašemu bydlišti.

— Děkujeme Vám za vaši spolupráci při ochraně životního prostředí.

Pozor

Instalace musí být provedená kvalifikovanými instalačními techniky.

Pozor

Dříve, než poprvé použijete modulární filtr, odstraňte z něj ochranný film.

— Kuchyňský zvon je třeba umístit do vzdálenosti 65-75 cm (26-30 palců) od povrchu vaříče, aby bylo dosaženo lepšího výsledku. Viz. Obrázek 1.
— Po určení výšky instalace nainstalujte hák na adekvátním místě a držte jej, aby byl vyrovnaný. Viz. obrázek 2.
— Nainstalujte prodlužovačku a komín na kuchyňský zvon. Viz. obrázek 3.
— Umístěte kuchyňský zvon na hák. Po nastavení polohy upevněte těleso pomocí bezpečnostního šroubu. Viz. obrázek 4.

Doporučení pro úsporu energie

Pro optimální využití zařízení se snažte co nejvíce omezit počet ohybů a otáček objímky.

Poznámka

Obě dvě ventilační bezpečnostní potrubí se nacházejí v zadní části kostry, s průměrem 6 mm.

Poznámka

- Jakékoliv instalační práce by měly být prováděné kvalifikovaným elektrikářem nebo kompetentní osobou.

— Nenapojujte systém odvodů ze zvonu na žádný již existující ventilační systém, který je používaný jiným spotřebičem, jako je kalené potrubí, vedení plynu nebo potrubí s horkým vzduchem.
— Úhel krivky ventilačního potrubí by neměl být nižší než 120°. Musíte vést potrubí horizontálně nebo v opačném případě se potrubí musí zvedat v počátečním bodě a vést na vnější zed.
— Po nainstalování se ujistěte, že je kuchyňský zvon nivelovaný, aby se zabránilo hromadění mastnoty na konci. Viz. Obrázek 5.

65cm 75cm

Obrázek 1

Hook

Obrázek 2

Extension tube

Dobře Špatně

Obrázek 5

CZ 3 / POUŽITÍ PŘÍSTROJE

- POUŽITÍ VAŠEHO KUCHYŇSKÉHO ZVONU

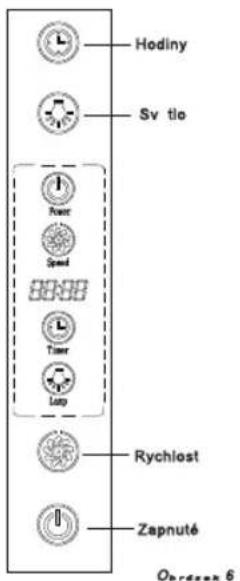

Jak používat kontrolní panel. Viz. Obrázek 6.

1. Zapojte zvon: Když bude zapojený, bude svítit zadní světlo. Po zobrazení "systém 24 hodin", prístroj bude odpojený a stroj bude v čekacím režimu. Pokud se nespustí, zadní světlo se automaticky vypne po uplynutí 30 vteřin.
2. Stiskněte jednou tlačítko "☐" a rozsvítí se žárovka, spolu s "☐". Stiskněte znovu tlačítko a vypne se žárovka, spolu s "☐".
3. Použití tlačítka Rychlost '". Motor má tři rychlosti: Nízkou, střední nebo vysokou.

— Stiskněte jedenkrát tlačítko "a motor začne pracovat pri NÍZKÉ rychlosti.
— Stiskněte znovu tlačítko " " a motor začne pracovat při STŘEDNÍ rychlosti.
— Stiskněte znovu tlačítko "a motor začne pracovat při VYSOKÉ rychlosti.
— Když bude fungovat, stiskněte tlačítko " " pro zvolení rychlosti motoru: "NÍZKÁ- STŘEDNÍ VYSOKÁ - NÍZKÁ - STŘEDNÍ..." stále dokola.

1. Stiskněte jednou tlačítko Zapnuté “☐” a motor zvonu začne fungovat při rychlosti, při které fungoval naposledy. Stiskněte znovu tlačítko “☐” a motor se zastaví.
2. Použití tlačítka Hodiny “☐”. Nastavená standartní hodina je 12:00. Po odpojení zvonu se hodiny automaticky nastaví na 12:00 a budete je muset znovu nařídit.

— Když tlačítko "✿" a tlačítko "✿" nefungují, tlačítko se používá pro nastavení hodiny "✿".

— Stiskněte tlačítko “” po dobu 2-5 vteřin, v časovém úseku “00:00” a první dvě čísla nastavení hodiny budou svítit. Stiskněte tlačítko “” a číslo se zvýší po

Hodiny Sv tie Ryer Speed Timer Lat Rychlost Zapnuté Obrasem 6

3 / POUŽITÍ PŘÍSTROJE

CZ

stupních a stiskněte "✿" a čísla se zníží po stupních. Konkrétně je proměnlivost 01, pokud se stiskne jednou, nejvyšší číslice je 23 a tlačítko "✿" nefunguje, pokud je vyšší. Pokud se rovná 00, tlačítko "✿" nefunguje.

— Stiskněte podruhé tlačítko Hodiny “

“Časový úsek “08:08” a poslední dvě čísla nastavení minut budou blikat. Stiskněte tlačítko ”“ a číslo se zvýší po stupních, stiskněte ”“ a číslo se sníží po stupních.

Konkrétně je proměnlivost 01, pokud se stiskne jednou a nejvyšší číslice je 59. Tlačítko "nefunguje, pokud je číslo vyšší. Pokud se rovná 00, tlačítko "nefunguje.

— Stiskněte potřetí tlačítko Hodiny "⑤", vyjdete a nastavíte hodiny.

— Stiskněte tlačítko Hodin “☐” po dobu 2-5 vteřin v tomto způsobu, aby jste nastavili hodinu. Pokud stisknete podruhé, nastavíte minuty. Pokud stisknete potřetí, vyjdete a potvrdíte nastavení hodin. Tlačítko zopakuje akci vždy, když je stisknete (nemůže provést tuto akci, pokud je poprvé nestisknete na dobu delší než 2 vteřiny).

Doporučení pro úsporu energie

Upravte rychlost režimu vaření a počtu hmců. Použí-vejte co nejvíce zadní plotny varné desky.

CZ 4 / ÚDRŽBA A ČIŠTĚNÍ VAŠEHO PŘÍSTROJE

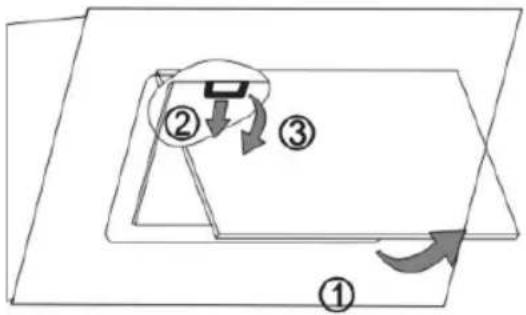

• VÝMĚNA A ČIŠTĚNÍ PROTITUKOVÝCH FILTRŮ

— Zatáhněte dolů váš kuchyňský zvon, jak je ukázané na Obrázku 7.

— Můžete vyčistit filtr tak, jak je dále popsané:

1. Dejte jej namočit po dobu asi 3 minut do horké vody (40-50 stupňů) s čistícím prostředkem na odstranění mastnoty a potom jej opatrně vykartáčujte jemným kartáčkem. Prosíme, netlačte příliš, aby jste jej nepoškodili.

2. Můžete jej umýt v myčce s čistícím prostředkem. Nastavte teplotu na přibližně 60 stupňů.

— Prosíme, aby jste nepoužívali abrazívní čistící prostředek, poškodili by jste zvon.

Než začnete zvon čistit, ujistěte se, že je odpojený.

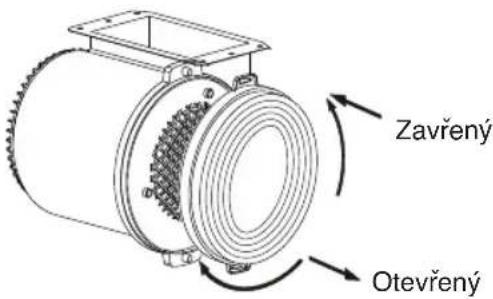

- INSTALACE UHLÍKOVÉHO FILTRU (VOLITELNÉ), VIZ. OBRÁZEK 8;

— Odstraňte fi ltry viz.Obrázek 7.

— Filtry s rostlinným uhlím (Obrázek 8) se nacházejí na obou koncích motoru. Otáčejte fi ltry z rostlinného uhlí proti směru hodinových ručiček, až dokud je nevyšroubujete.

— Postupujte opačně, pokud chcete odinstalovat fi ltr s rostlinným uhlím.

Zavřený Otevřený

Obrázek 8

Varování

Rostlinné uhlí nelze mýt ani recyklovat. Je třeba jej vyměnit každé tři až šest měsíců, v závislosti na vašich zvycích týkajících se vaření.

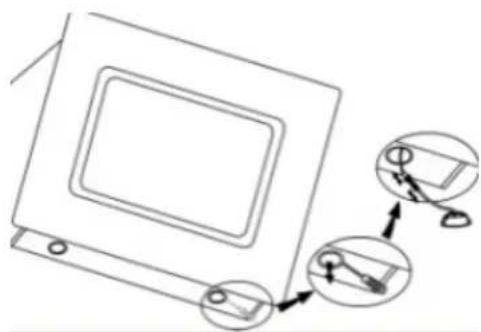

• VÝMĚNA ŽÁROVKY

Vyjměte podstavec a sklo a následně vyjměte pokaženou žárovku, Viz. Obrázek 9.

Upevněte znovu žárovku, sklo a podstavec. Pozor: Než vyměníte světla, ujistěte se, že je přístroj odpojený.

Než začnete provádět jakékoliv práce, musíte přerušit přísun elektrického proudu tak, že odpojíte zvon ze zásuvky nebo použijete spínač.

ÚDRŽBA JAK POSTUPOVAT		JAKÉ VÝROBKY / DOPLŇKY POUŽÍT
Horní část (povrch) a doplňky	Nikdy nepoužívejte kovové drátěnky, abrazívní výrobky ani příliš tvrdé kartáče.	Na čištění tělesa a otvoru pro světlo používejte čistící prostředky určené pro domácí použití, které se ředí ve vodě a potom opláchněte čistou vodou a vysušte jemným hadříkem.
Filtrová náplň	Tento fi ltr zachycuje mastné výpary a prach. Hraje důležitou úlohu v zajištění účinnosti zvonu. Pokud se objeví odolné skvrny, použijte neabrazívní krém a potom opláchněte čistou vodou.	Používejte čistící prostředky pro domácí použití a potom opláchněte dostatečným množstvím vody a vysušte. Filtry lze mýt ve vertikální poloze v myčce.(Nedovolte, aby se dotýkaly špinavého nádobí nebo stříbrných příborů).
Filtr s aktivovaným uhlím	Tento fi ltr zachycuje pachy a musí se vyměňovat alespoň jednou ročně, v závislosti na četnosti používání. Objednejte tyto fi ltry u vašeho dodavatele (uvedte referenci, která je uvedená na identifikačním štítku uvnitř zvonu) a poznamenejte si datum výměny fi ltru.

Pro údržbu vašeho přístroje vám doporučujeme, aby jste použivali čistící přípravky značky Clearit.

Zkušenosti profesionálů ve službách vašich domácností

Clearit vám nabízí profesionální výrobky a řešení, které jsou vyvinuté pro každodenní péči o vaše elektrospotřebiče a sporáky.

Můžete tyto výrobky najít u vašeho prodejce, spolu s kompletní linií doplňků a spotřebního zboží.

CZ 5 / ZÁVADY PŘI FUNGOVÁNÍ

PŘÍZNAKY ŘEŠENÍ
Zvon nefunguje ...	Zkontrolujte, zda :• se nepřerušila dodávka proudu.• byla zvolená rychlost.
Výkon zvonu je nedostatečný...	Zkontrolujte, zda :• vámi zvolená rychlost motoru je dostatečná pro množství vzniklého kouře a vodní páry.• je kuchyně dostatečně ventilovaná, aby mohl vcházet vzduch.• není opotřebovaný uhlíkový filtr (zvon v recyklačním způsobu).
Zvon se během fungování zastavil	Zkontrolujte, zda :• nebyla přerušená dodávka proudu.• nebyl aktivovaný mnohopólový vypínač.

CZ 6 / TECHNNICKÝ SERVIS

Nezbytné zásahy na stroji musí provést:

— prodejce,

— nebo jakýkoliv kvalifikovaný odborník, který je držitelem značky.

Při telefonním kontaktu uvedte kompletní referenci stroje (model, typ a sériové číslo).

Tyto údaje se nacházejí na identifikačním štítku, umístěném na stroji.

Informace o ekodesignu / Technický informační list výrobku CZ

Toto zařízení splňuje přenesená nařízení Evropské komice (EU) 65/2014 a 66/2014 o požadavcích na ekodesign a energetické štítky u digestoří pro domácnost.

Symbol Hodnota Jednotka

Značka	Brandt
Číslo modelu	AD1576B
Roční spotřeba energie AEC		90.8	kWh/annum
Index energetické účinnosti EEi		82.7	-
Index účinnosti proudění tekutin	FDE	15.4	-
Index účinnosti osvětlení LE		47.0	-
Účinnost filtrování mastnoty GFE		53.6	-
Faktor navýšení času f		1.4	-
Maximální objemový průtok vzduchu digestoří	Q_max	591.0	m^3/h
Objemový průtok vzduchu v bodě nejvyšší účinnosti	Q_BEP	309.6	m^3/h
Statický tlak v bodu nejlepší účinnosti	P_BEP	307	P
Spotřeba energie v bodu nejlepší účinnosti	W_BEP	170.9	W
Nominální spotřeba energie osvětlovacího systému	W_L	1.0	W
Průměrná intenzita osvětlovacího systému	E_middle	47	Lux/W
Spotřeba energie v režimu vypnutí	P_o	--	W
Spotřeba energie v pohotovostním režimu	P_s	0.41	W
Objemový průtok vzduchu při maximální rychlosti v normálním režimu	-	555.0	m^3/h
Objemový průtok vzduchu při minimální rychlosti v normálním režimu	-	412.2	m^3/h
Objemový průtok vzduchu v intenzivním režimu/boost	-	--	m^3/h
Emise akustického výkonu při maximální rychlosti v normálním režimu	-	70	dB(LWA)
Emise akustického výkonu při minimální rychlosti v normálním režimu	-	63	dB(LWA)
Emise akustického výkonu v intenzivní režimu/Boost	-	--	dB(LWA)

CZ Informace o ekodesignu / Technický informační list výrobku

Symbol Hodnota Jednotka

Značka	Brandt
Číslo modelu	AD1579B
Roční spotřeba energie AEC		89.1	kWh/annum
Index energetické účinnosti EEi		79.6	-
Index účinnosti proudění tekutin	FDE	17.1	-
Index účinnosti osvětlení LE		49.6	-
Účinnost filtrování mastnoty GFE		54.7	-
Faktor navýšení času f		1.4	-
Maximální objemový průtok vzduchu digestoří	Q_max	610.0	m^3/h
Objemový průtok vzduchu v bodě nejvyšší účinnosti	Q_BEP	354.6	m^3/h
Statický tlak v bodu nejlepší účinnosti	P_BEP	303	P
Spotřeba energie v bodu nejlepší účinnosti	W_BEP	174.8	W
Nominální spotřeba energie osvětlovacího systému	W_L	1.0	W
Průměrná intenzita osvětlovacího systému	E_middle	50	Lux/W
Spotřeba energie v režimu vypnutí	P_o	--	W
Spotřeba energie v pohotovostním režimu	P_s	0.34	W
Objemový průtok vzduchu při maximální rychlosti v normálním režimu	-	482.0	m^3/h
Objemový průtok vzduchu při minimální rychlosti v normálním režimu	-	396.0	m^3/h
Objemový průtok vzduchu v intenzivním režimu/boost	-	--	m^3/h
Emise akustického výkonu při maximální rychlosti v normálním režimu	-	69	dB(LwA)
Emise akustického výkonu při minimální rychlosti v normálním režimu	-	63	dB(LwA)
Emise akustického výkonu v intenzivní režimu/Boost	-	--	dB(LwA)
