BHI1944IX - Kuchyňská digestoř BRANDT - Bezplatný návod k obsluze

Typ produktu	Odsavač par
Značka	Brandt
Model	BHI1944IX
Energetická třída	A (EEI = 44,8)
Roční spotřeba energie	26,7 kWh/rok
Maximální průtok vzduchu	536,4 m³/h
Minimální průtok vzduchu	186,7 m³/h
Tlak při maximální účinnosti	283 Pa
Maximální hladina hluku	65 dB(A)
Minimální hladina hluku	44 dB(A)
Osvětlení	LED 7,2 W, osvětlení 222 lux/W
Počet rychlostí	3 (minimální, střední, maximální)
Typ ovládání	Dotykové (5 tlačítek)
Tukový filtr	Kovový, omyvatelný (lze mýt v myčce)
Aktivní uhlíkový filtr	Vyměnitelný, neomyvatelný, životnost ~4 měsíce
Minimální montážní výška (nad plynovým sporákem)	70 cm
Hmotnost (odhad)	~30 kg
Elektrické napájení	230 V / 50 Hz (neuvedeno, standardní)
Bezpečnost	Zařízení pro odpojení všech pólů; před údržbou odpojte
Recyklace	Recyklovatelné materiály, logo WEEE
Poprodejní servis	0892 02 88 01 (0,50 €/min + cena hovoru)

Často kladené otázky - BHI1944IX BRANDT

Jak nainstalovat odsavač par Brandt BHI1944IX?

Instalaci musí provést kvalifikovaný odborník. Strop musí unést alespoň 40 kg. Vyvrtejte 12 otvorů pro upevnění držáku, poté odsavač upevněte pomocí přiložených šroubů. Dodržujte minimální vzdálenost 70 cm nad plynovým sporákem. Podrobné kroky naleznete v úplném návodu.

Jak čistit tukové filtry?

Vyjměte filtry a ponořte je na 3 minuty do horké vody (40-50°C) s tekutým čisticím prostředkem. V případě potřeby je jemně vydrhněte měkkým kartáčem. Můžete je také umýt v myčce nádobí ve svislé poloze. Před vložením zpět je osušte.

Kdy a jak vyměnit aktivní uhlíkový filtr?

Aktivní uhlíkový filtr by měl být vyměňován přibližně každé 4 měsíce při každodenním používání. Pro výměnu vyjměte tukové filtry, vložte nový filtr do prostoru a sklopte upevňovací tyče. Vraťte tukové filtry na místo.

Co dělat, když odsavač nefunguje?

Zkontrolujte, zda nedošlo k výpadku proudu a zda byla zvolena rychlost. Pokud problém přetrvává, nahlédněte do tabulky závad v oddíle 5 návodu nebo kontaktujte poprodejní servis.

Jak vyměnit žárovku odsavače?

Osvětlovací systém není uživatelem vyměnitelný. V případě poruchy kontaktujte autorizovaný servis.

Jaké jsou hladiny hluku odsavače?

Hladina hluku je 44 dB(A) při minimální rychlosti a 65 dB(A) při maximální rychlosti. Tyto hodnoty jsou v souladu s předpisy.

Lze odsavač používat v režimu recirkulace?

Ano, odsavač lze používat v recirkulačním provedení s aktivním uhlíkovým filtrem. Vzduch je filtrován a vracen zpět do místnosti. V případě potřeby nainstalujte přiložený deflektor.

Jak udržovat vnější povrch odsavače?

Použijte jemný čisticí prostředek zředěný vodou, poté opláchněte čistou vodou a otřete měkkým hadříkem. Nikdy nepoužívejte kovové houbičky nebo abrazivní prostředky.

Jaká je spotřeba energie odsavače?

Roční spotřeba je 26,7 kWh. V pohotovostním režimu spotřebuje 0,34 W. LED osvětlení spotřebovává 7,2 W.

Jak kontaktovat zákaznický servis Brandt?

Zákaznický servis můžete kontaktovat na čísle 0 892 02 88 01 (0,50 €/min + cena hovoru) od pondělí do pátku od 8:30 do 18:00, nebo poštou na adresu: Service Consommateurs BRANDT, 5 avenue des Béthunes, CS69526 SAINT OUEN L'AUMONE, 95060 CERGY PONTOISE CEDEX.

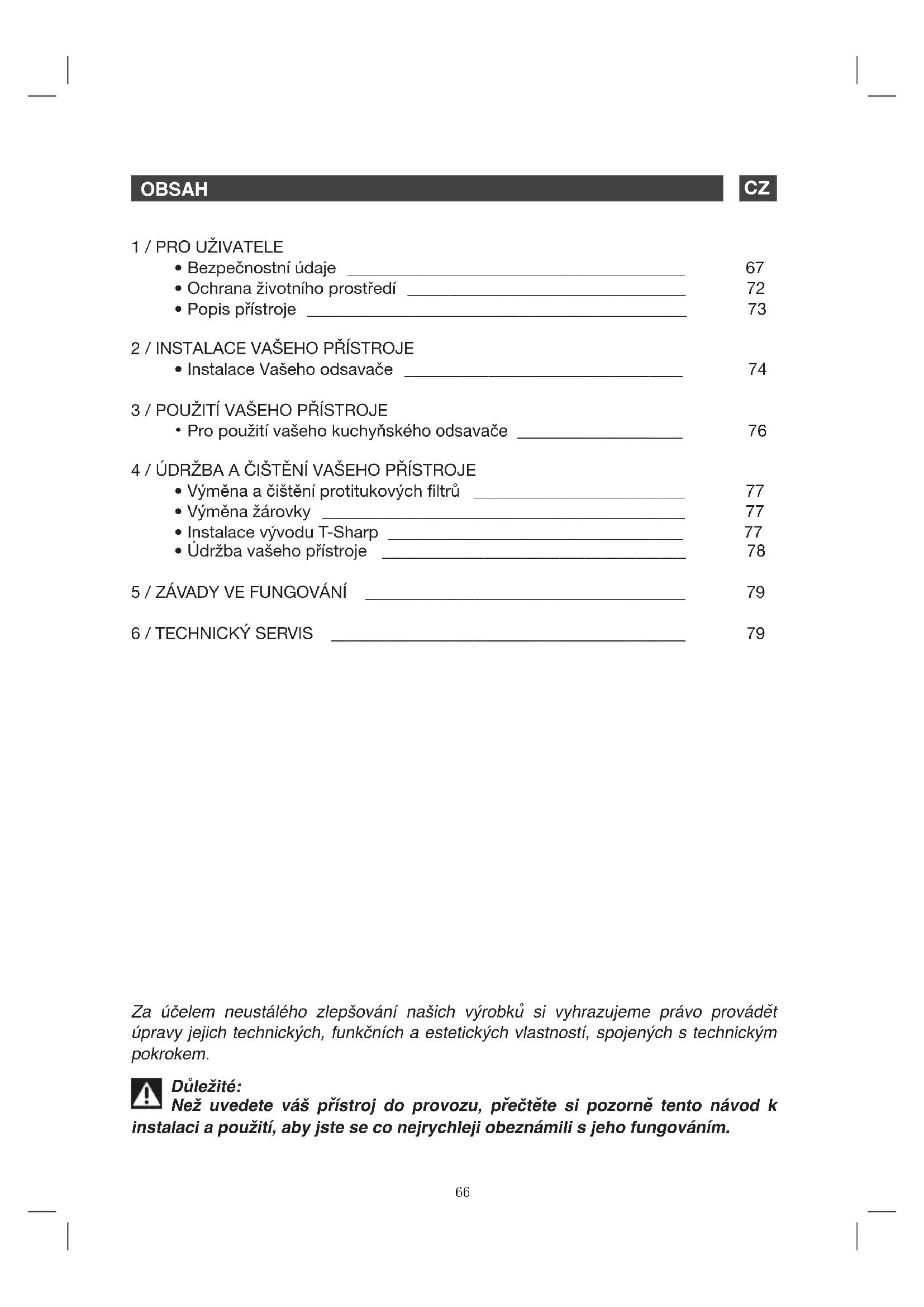

NÁVOD K OBSLUZE BHI1944IX BRANDT

Dekorativní odsavač par

Dekorativ emhætte

Dekorativ spiskåpa

• Bezpečnostní údaje 67
• Ochrana životního prostředí 72
• Popis přístroje ____ 73

• Pro použití vašeho kuchyňského odsavače ____ 76

4 / ÚDRŽBA A ČIŠTĚNÍ VAŠEHO PŘÍSTROJE

• Výměna a čištění protitukových filtrů 77
• Výměna žárovky ____ 77
- Instalace vývodu T-Sharp 77
- Údržba vašeho přístroje 78

5 / ZÁVADY VE FUNGOVÁNÍ 79

6 / TECHNICKÝ SERVIS 79

Za účelem neustálého zlepšování našich výrobků si vyhrazujeme právo provádět úpravy jejich technických, funkčních a estetických vlastností, spojených s technickým pokrokem.

Důležité:

Než uvedete váš přístroj do provozu, přečtěte si pozorně tento návod k instalaci a použití, aby jste se co nejrychleji obeznámili s jeho fungováním.

Uschovejte tuto příručku spolu s přístrojem. Pokud prodáte nebo přenecháte ten-to přístroj jiné osobě, ujistěte se, že jste k němu přiložili tento návod k použití. Prosíme, přečtěte si tyto rady dríve, než nainstalujete a začnete používat tento přístroj. Byly sepsané za účelem zajištění bezpečnosti vaší i vašeho okolí.

Důležité bezpečnostní pokyny

Tento návod je rovněž k dispozici ke stažení na internetových stránkách značky Brandt.

Seznamte se s těmito radami, než přístroj nainstalujete a použijete. Jsou sestaveny pro vaši bezpečnost a bezpečnost dalších osob.

Tento návod k použití uskladněte u přístroje. Pokud přístroj prodáte nebo předáte jiné osobě, zajistěte, aby s přístrojem obdržela i návod k použití.

- Ve snaze neustále zlepšovat naše výrobky si vyhrazujeme právo provádět v souvislosti s technickým vývojem změny technických, funkčních nebo vzhledových vlastností.

- Abyste v budoucnu snadno našli reference vašeho přístroje, doporučujeme vám zaznamenat je na stránku “Poprodejní servis”.

Důležité bezpečnostní pokyny

- Tento spotřebič je určen pro použití v domácnosti. Nepoužívejte ji ke komerčním nebo průmyslovým účelům nebo pro jiné účely, než pro jaké byl navržen.

- Po převzetí přístroje jej vybalte nebo nechte okamžitě vybalit. Zkontrolujte obecný vzhled. Případné výhrady formulujte písemně do dodacího listu, jehož jeden výtisk si necháte.

- Tento přístroj mohou používat děti ve věku nejméně 8 let a osoby, jejichž tělesné, smyslové či duševní schopnosti jsou sníženy nebo které mají nedostatečné zkušenosti nebo znalosti, pokud mají dostatečný dohled a byly vybaveny pokyny k bezpečnému používání tohoto přístroje a seznámeny s možnými riziky. Děti si nesmějí hrát s přístrojem. Děti nesmějí provádět čištění a údržbu zařízení bez dohledu.

- Důležité upozornění: Dostupné části tohoto přístroje mohou být horké, používají-li se s varnými přístroji.

- Před přístupem ke svorkám pro elektrické zapojení je nutno odpojit všechny napájecí obvody. Pokud je poškozen napájecí kabel, musí jej vyměnit výrobce, jeho záruční servis nebo osoba s podobnou kvalifikací, aby se vyloučilo jakékoli riziko.

- Odpojení lze provést pomocí dostupné zástrčky nebo pomocí jističe ve stálých rozvodech v souladu s pravidly pro instalaci.

- Neupravujte a neměňte parametry tohoto přístroje. Bylo by to pro vás nebezpečné.

- Opravy musí provádět pouze autorizovaný odborník.

- Před čištěním a údržbou odsavač vždy odpojte od napájení.

- K čištění přístroje nikdy nepoužívejte parní či vysokotlaké přístroje (pokyny týkající se bezpečnosti práce s elektrickými přístroji).

- Odpojení lze provést pomocí dostupné zástrčky nebo pomocí jističe ve stálých rozvodech v souladu s pravidly pro instalaci.

- Neupravujte a neměňte parametry tohoto přístroje. Bylo by to pro vás nebezpečné.

- Opravy musí provádět pouze autorizovaný odborník.

1 / PRO UŽIVATELE

CZ

• Před čištěním a údržbou odsavač vždy odpojte od napájení.
• K čištění přístroje nikdy nepoužívejte parní či vysokotlaké přístroje (pokyny týkající se bezpečnosti práce s elektrickými přístroji).

Nebezpečí udušení

- Je nutno dodržovat pokyny týkající se odvodu vzduchu. Vzduch nesmí být veden do potrubí od vá dě jí cí kou ř z přístrojů používajících plyn či jiné palivo (neplatí pro přístroje odvádějící pouze vzduch do místnosti).

- Při použití kuchyňského odsavače spolu s přístroji používajícími plyn či jiné palivo je nutno zajistit vhodné větrání místnosti (neplatí pro přístroje odvádějící pouze vzduch do místnosti).

Nebezpečí požáru

- Pod odsavačem je zakázáno flambovat pokrmy nebo nechat běžet plynové hořáky bez nádob k vaření (nasáté plameny by mohly přístroj poškodit).

• Při smažení pod přístrojem je nutný nepřetržitý dohled. Oleje a tuky zahřáté na vysokou teplotu se mohou vznítit.
• Dodržujte frekvenci čištění a výměny filtrů. Nahromadění mastných usazenin může způsobit požár.

- Provoz nad topeništěm na tuhá paliva (dřevo, uhlí...) není povolen.

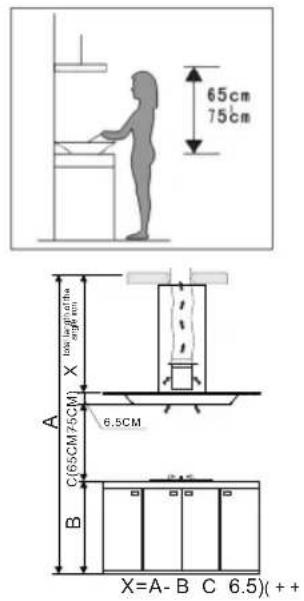

- Při umístění kuchyňského odsavače nad plynovým přístrojem je minimální vzdálenost mezi deskou a spodní stranou odsavače nejméně 70 cm. Pokud pokyny k varné desce instalované pod odsavačem uvádějí vzdálenost větší než 70 cm, je třeba ji dodržet.

Pozor

Pokud se sporák ohřívá pomocí přístroje napojeného na komín (například kamna), je třeba nainstalovat zvon v recyklačním způsobu. Nepoužívejte zvon bez modulárních filtrů. Je třeba zajistit adekvátní ventilaci, pokud se extrakční kuchyňský zvon používá zároveň s dalšími přístroji, které fungují na plyn nebo jiný spalovací pohon.

1 / PRO UŽIVATELE

CZ

• OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

— Materiály použité při balení tohoto přístroje jsou recyklovatelné. Podílejte se na jejich recyklování

a pomáhejte zachovávat životní prostředí jejich vyhozením do obecních kontejnerů, určených k těmto účelům.

— Váš přístroj také obsahuje recyklovatelné materiály, proto je označený tímto logem, které oznamuje, že použité přístroje se nesmí míchat mezi ostatní odpad. Tímto způsobem se recyklace přístrojů, kterou organizuje váš výrobce, uskuteční v nejlepších možných podmínkách, v souladu s evropskou směrnicí

2002/96/CE o odpadech elektrických a elektronických vybavení. Informujte se na vašem obecním úřadě nebo u vašeho prodejce, aby jste se dozvěděli, kde se nacházejí zběrná místa pro použité přístroje, která jsou nejblíže vašemu bydlišti.

— Děkujeme Vám za vaši spolupráci při ochraně životního prostředí.

Pozor

Instalace musí být provedená kvalifikovanými instalačními techniky.

Pozor

Dříve, než poprvé použijete modulární filtr, odstraňte z něj ochranný film.

— Strop musí unést alespoň 40 kg zátěže a tlouštka stropu musí být alespoň ≥ 30MM (viz. nákres 2). Udělejte ve stropu kulatý otvor 1*170mm.

— V souladu s vysutou deskou vyhlubte 12 otvorů do stropu, viz. Obrázek 2. Použijte 12 jednotek velkých šroubů s plochou hlavou ST6*40mm pro uchycení vysuté desky ke stropu a následně 8 jednotek šroubů M4*10 a jednu matici M4 s těsněním pro zapojení úhelníku na vysutou desku, viz. obrázek 1, vypočítejte délku úhelníku použijte 16 jednotek velkých šroubů s plochou hlavou M4*10 a jednu matici M4, s těsněním na zapojení jednoho úhelníku na druhý (překrývající se délka úhelníku nesmí být menší než 100mm)

— Vložte jeden konec výsuvného potrubí do otvoru o 170 mm, viz. Obrázek 3.

— Použijte 4 velké šrouby s plochou hlavou ST4*8 pro zapojení vnitřku komína na vysutou desku. Jeden z nich se umístí vně komína a použijí se dva háky pro zachycení vnějšku komína, až do přištího kroku instalace, viz. Obrázek 4.

— Namontujte klapku V do výstupu vzduchu

— Utáhněte 4 skleněné šrouby, aby jste se ujistili, že je zapojené sklo a těleso kuchyňského zvonu a že jsou správně upevněné, viz. Obrázek 6.

— Podapřette oksavaa a apoužijte 6 jednotek velkých šroubů s plochými hlavaami MM410 pro zapojemí těkesa zvomu naaúhělík, viziz. Obrázek 7.

— Umístěte vysunovací potrubí na vývod. Potom se ujistěte, zda je vše správně, vyndejte hák zvnějšku komína a instalace bude ukončená, viz. Obrázek 9.

Doporučení pro úsporu energie

Pro optimální využití zařízení se snažte co nejvíce omezit počet ohybů a otáček objímky.

Poznámka

— Než začnete s instalací, ujistěte se, že je okolí čisté, aby jste zabránili vsání kousků dřevěných pilin a prachu.

— Nemůžete použít vzduchové ventilační potrubí jiného přístroje, např. plynové potrubí, kalené potrubí nebo potrubí s horkým vzduchem.

— Koleno ventilačního potrubí musí být ≤ 120°, rovnoběžně nebo na počátečním bodě a musí být zapojené do vnější zdi.

— Po nainstalování se ujistěte, že odsavač je v rovině, tak, aby se zabránilo hromadění tuku na konci. Víz. Obrázek 10.

Jak používat kontrolní panel. Viz. Obrázek 11.

1. Stiskněte tlačítko " ①, jeho vnitřní kontrolka svítí, motor běží nízkou rychlostí a jeho kontrolka svítí. Znovu stiskněte tlačítko "①", kontrolky zhasnou. Veškerá funkce odsavače se zavře, kapota přejde do pohotovostního režimu.
2. Stiskněte tlačítko "1", jeho vnitřní kontrolka svítí, motor běží nízkou rychlostí. Stiskněte znovu tlačítko, motor se zastaví.
3. Stiskněte tlačítko "2", jeho vnitřní kontrolka svítí, motor běží střední rychlostí. Stiskněte znovu tlačítko, motor se zastaví.
4. Stiskněte tlačítko "3", jeho vnitřní kontrolka svítí, motor běží vysokou rychlostí. Stiskněte znovu tlačítko, motor se zastaví.
5. Stiskněte tlačítko“ 🚙”, obě světla začnou svítit. Stiskněte znovu tlačítko, světla se vypnou.

Doporučení pro úsporu energie

Upravte rychlost režimu vaření a počtu hrnců. Použí-vejte co nejvíce zadní plotny varné desky.

CZ 4 / ÚDRŽBA A ČIŠTĚNÍ VAŠEHO PŘÍSTROJE

• VÝMĚNA A ČIŠTĚNÍ PROTITUKOVÝCH FILTRŮ

— Odstraňte filtry podle Obrázku 12.
— Můžete filtr vyčistit tak, jak je dále popsané:

1. Dejte jej namočit po dobu asi 3 minut do horké vody (40-50 stupňů) s čistícím prostředkem na odstranění mastnoty a potom jej opatrně vykartáčujte jemným kartáčkem. Prosíme, aby jste příliš netlačili, aby jste jej nepoškodili.

— Prosíme, aby jste nepoužívali abrazívní čistící prostředek, poškodili by jste zvon.
—Než začnete zvon čistit, ujistěte se, že je odpojený.
— Instalace uhlíkového filtru:

1. Odstraňte filtr Al, viz. Obrázek 12.
2. Vložte uhlíkový filtr do obdélníkového otvoru a upevněte jej na motor.
3. Potom vložte boční okraj uhlíkového filtru do drážky kuchyňského zvonu. Dejte dolů zadní okraj uhlíkového filtru, dokud nezapadne na své místo v zadní části obdélníkového otvoru. Zvedněte obě upevňovací tyče, dokud nebudou v horizontální poloze na uhlíkovém filtru. Viz. Obrázek 13.
4. Nasadte znovu filtr Al. do své polohy.
5. Postupujte opačně, pokud chcete uhlíkový filtr odinstalovat.

Varování

Rostlinné uhlí nelze mýt ani recyklovat. Je třeba je měnit alespoň každé čtyři měsíce.

• VÝMĚNA ŽÁROVKY

Systémosvětlenínemůžebýtvyměňovánuživatelem, v případěporuchykontaktujteservisníslužbu.

• INSTALACE VÝVODU T-SHARP

(Pro recirkulační provoz)

— Upevněte vývod vzduchu na T-sharp, viz. Obrázek 14.
— Upevněte vývod T-sharp uvnitř komína, viz. Obrázek 15.

Než začnete provádět jakékoliv práce, musíte přerušit přísun elektrického proudu tak, že odpojíte odsavač ze zásuvky nebo použijete spínač.

ÚDRŽBA JAK POSTUPOVAT		JAKÉ VÝROBKY / DOPLŇKY POUŽÍT
Horní část (povrch) a doplňky	Nikdy nepoužívejte kovové drátěnky, abrazívní výrobky ani příliš tvrdé kartáče.	Na čištění tělesa a otvoru pro světlo používejte čistící prostředky určené pro domácí použití, které se ředí ve vodě a potom opláchněte čistou vodou a vysušte jemným hadříkem.
Filtrová náplň	Tento fi ltr zachycuje mastné výpary a prach. Hraje důležitou úlohu v zajištění účinnosti zvonu. Pokud se objeví odolné skvrny, použijte neabrazívní krém a potom opláchněte čistou vodou.	Používejte čistící prostředky pro domácí použití a potom opláchněte dostatečným množstvím vody a vysušte. Filtry lze mýt ve vertikální poloze v myčce.(Nedovolte, aby se dotýkaly špinavého nádobí nebo stříbrných příborů).
Filtr s aktivovaným uhlím	Tento fi ltr zachycuje pachy a musí se vyměňovat alespoň jednou ročně, v závislosti na četnosti používání. Objednejte tyto fi ltry u vašeho dodavatele (uvedte referenci, která je uvedená na identifikačním štítku uvnitř zvonu) a poznamenejte si datum výměny fi ltru.

CZ 5 / ZÁVADY PŘI FUNGOVÁNÍ

PŘÍZNAKYŘEŠENÍ
Odsavač nefunguje ...	Zkontrolujte, zda :• se nepřerušila dodávka proudu.• byla zvolená rychlost.
Výkon odsavače je nedostatečný...	Zkontrolujte, zda :• vámi zvolená rychlost motoru je dostatečná pro množství vzniklého kouře a vodní páry.• je kuchyně dostatečně ventilovaná, aby mohl vcházet vzduch.• není opotřebovaný uhlíkový fi ltr (odsava v recirkulačním provozu).
Odsavač se během fungování zastavil	Zkontrolujte, zda :• nebyla přerušená dodávka proudu.

CZ 6 / TECHNNICKÝ SERVIS

Nezbytné zásahy na stroji musí provést:

— prodejce,

— nebo jakýkoliv kvalifikovaný odborník, který je držitelem značky.

Při telefonním kontaktu uvedte kompletní referenci stroje (model, typ a sériové číslo).

Tyto údaje se nacházejí na identifikačním štítku, umístěném na stroji.

Informace o ekodesignu / Technický informační list výrobku

CZ

Toto zařízení splňuje přenesená nařízení Evropské komice (EU) 65/2014 a 66/2014 o požadavcích na ekodesign a energetické štítky u digestoří pro domácnost.

SymbolHodnotaJednotka

Značka	Brandt
Číslo modelu	BHI1944IX
Roční spotřeba energie AEC		26,7	kWh/annum
Index energetické účinnosti EEi		44,8	-
Index účinnosti proudění tekutin FDE		32,7	-
Index účinnosti osvětlení LE		30,8	-
Účinnost filtrování mastnoty GFE		82,0	-
Faktor navýšení času	f	0,8	-
Maximální objemový průtok vzduchu digestoří	Q_max	536,4	m^3/h
Objemový průtok vzduchu v bodě nejvyšší účinnosti	Q_BEP	305,5	m^3/h
Statický tlak v bodu nejlepší účinnosti	P_BEP	283	P
Spotřeba energie v bodu nejlepší účinnosti	W_BEP	73,4	W
Nominální spotřeba energie osvětlovacího systému	W_L	7,2	W
Průměrná intenzita osvětlovacího systému	E_middle	222	Lux/W
Spotřeba energie v režimu vypnutí	P_o	--	W
Spotřeba energie v pohotovostním režimu	P_s	0,34	W
Objemový průtok vzduchu při maximální rychlosti v normálním režimu	-	536,4	m^3/h
Objemový průtok vzduchu při minimální rychlosti v normálním režimu	-	186,7	m^3/h
Objemový průtok vzduchu v intenzivním režimu/boost	-	--	m^3/h
Emise akustického výkonu při maximální rychlosti v normálním režimu	-	65	dB(LwA)
Emise akustického výkonu při minimální rychlosti v normálním režimu	-	44	dB(LwA)
Emise akustického výkonu v intenzivní režimu/Boost	-	--	dB(LwA)
