Produkttyp	Köksfläkt
Märke	Brandt
Modell	BHI1944IX
Energiklass	A (EEI = 44,8)
Årlig energiförbrukning	26,7 kWh/år
Maximalt luftflöde	536,4 m³/h
Minimalt luftflöde	186,7 m³/h
Tryck vid maximal verkningsgradspunkt	283 Pa
Maximal ljudnivå	65 dB(A)
Minimal ljudnivå	44 dB(A)
Belysning	LED 7,2 W, belysningsstyrka 222 lux/W
Antal hastigheter	3 (min, medel, max)
Typ av styrning	Taktil (5 knappar)
Fettfilter	Tvättbart metallfilter (diskmaskin möjligt)
Aktivt kolfilter	Utbytbart, ej tvättbart, livslängd ~4 månader
Minsta monteringshöjd (över gasspis)	70 cm
Vikt (uppskattad)	~30 kg
Elanslutning	230 V / 50 Hz (ej specificerat, standard)
Säkerhet	Allpolig brytare; koppla bort före underhåll
Återvinning	Återvinningsbara material, WEEE-märke
Kundservice	0892 02 88 01 (0,50 €/min + samtalsavgift)

Vanliga frågor - BHI1944IX BRANDT

Hur installerar man fläkten Brandt BHI1944IX ?

Installationen ska utföras av en kvalificerad fackman. Taket måste tåla minst 40 kg. Borra 12 hål för att fästa stödet, fäst sedan fläkten med de medföljande skruvarna. Håll ett minsta avstånd på 70 cm ovanför en gasspis. Se den fullständiga bruksanvisningen för detaljerade steg.

Hur rengör man fettfiltren?

Ta bort filtren och doppa dem i varmt vatten (40-50°C) med flytande rengöringsmedel i 3 minuter. Gnugga försiktigt med en mjuk borste om det behövs. Du kan även diska dem i diskmaskinen i vertikalt läge. Torka dem innan du sätter tillbaka dem.

När och hur byter man aktivt kolfilter?

Det aktiva kolfiltret ska bytas ut ungefär var fjärde månad vid daglig användning. För att byta, ta bort fettfiltren, sätt i det nya filtret i utrymmet och sänk ner fäststängerna. Sätt tillbaka fettfiltren.

Vad gör man om fläkten inte fungerar?

Kontrollera att det inte är strömavbrott och att en hastighet har valts. Om problemet kvarstår, se tabellen över fel i avsnitt 5 i bruksanvisningen eller kontakta kundservice.

Hur byter man fläktens lampa?

Belysningssystemet kan inte bytas av användaren. Kontakta auktoriserad service vid fel.

Vilka ljudnivåer har fläkten?

Ljudnivån är 44 dB(A) vid lägsta hastighet och 65 dB(A) vid högsta hastighet. Dessa värden överensstämmer med regelverket.

Kan fläkten användas i recirkulationsläge?

Ja, fläkten kan användas för recirkulation med ett aktivt kolfilter. Luften filtreras då och återförs till rummet. Se till att installera den medföljande deflektorn om det behövs.

Hur underhåller man fläktens utsida?

Använd ett milt rengöringsmedel utspätt i vatten, skölj sedan med rent vatten och torka med en mjuk trasa. Använd aldrig stålull eller slipande rengöringsmedel.

Vad är fläktens energiförbrukning?

Årsförbrukningen är 26,7 kWh. I standby förbrukar den 0,34 W. LED-belysningen förbrukar 7,2 W.

Hur kontaktar man Brandts kundtjänst?

Du kan nå kundtjänst på 0 892 02 88 01 (0,50 €/min + samtalsavgift) måndag till fredag 8:30-18:00, eller per brev till adressen: Service Consommateurs BRANDT, 5 avenue des Béthunes, CS69526 SAINT OUEN L'AUMONE, 95060 CERGY PONTOISE CEDEX.

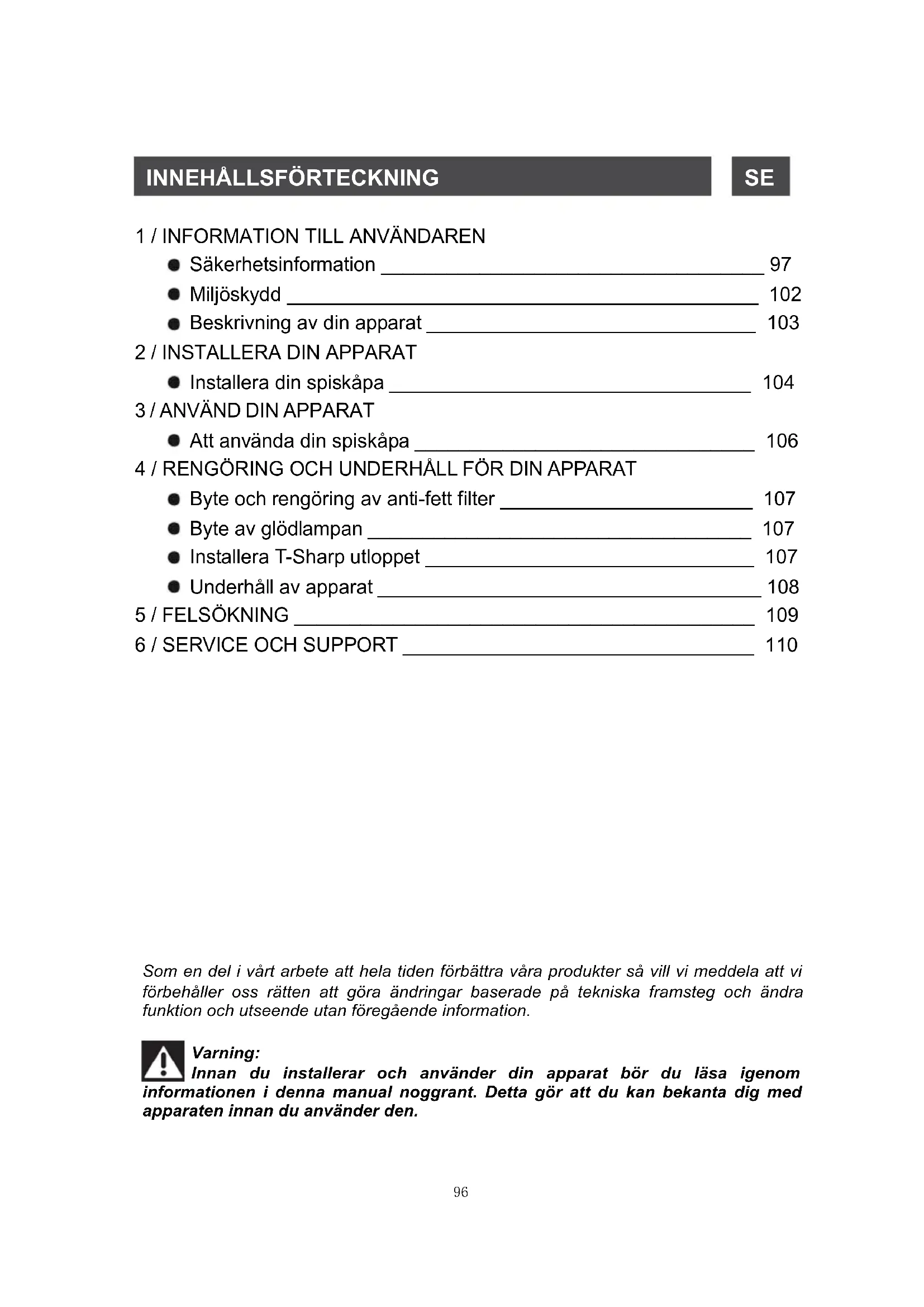

BRUKSANVISNING BHI1944IX BRANDT

● Säkerhetsinformation 97
- Miljöskydd 102
- Beskrivning av din apparat 103

2 / INSTALLERA DIN APPARAT

- Att använda din spiskåpa 106

4 / RENGÖRING OCH UNDERHÅLL FÖR DIN APPARAT

● Byte och rengöring av anti-fett filter 107
● Byte av glödlampan 107
- Installera T-Sharp utloppet 107
● Underhåll av apparat 108

5 / FELSÖKNING 109

6 / SERVICE OCH SUPPORT 110

Som en del i vårt arbete att hela tiden förbättra våra produkter så vill vi meddela att vi förbehåller oss rätten att göra ändringar baserade på tekniska framsteg och ändra funktion och utseende utan föregående information.

Varning:

Innan du installerar och använder din apparat bör du läsa igenom informationen i denna manual noggrant. Detta gör att du kan bekanta dig med apparaten innan du använder den.

SE

1 / INFORMATION TILL ANVÄNDAREN

Observera:

Förvara den här manualen väl för framtida bruk. Om du säljer apparaten eller för den vidare till tredje person så ska du se till så att manualen medföljer. Vänligen läs igenom informationen nedan innan du påbörjar installationen och innan du börjar använda apparaten. Detta för din och andras säkerhet.

Säkerhet och viktiga försiktighetsåtgård,

Denna bruksanvisning finns även på märket Brandts webbplats.

Studera dessa råd innan du installerar och använder din apparat. De har utarbetats för din och andras säkerhets skull. Spara denna bruksanvisning tillsammans med apparaten. Se till att bruksanvisningen medföljer apparaten om den skulle säljas eller överlåtas till någon annan.

- Vår strävan är att ständigt förbättra våra produkter och vi förbehåller oss därför rätten att göra varje ändring av deras specifikationer i tekniskt, funktionellt eller utseenderelaterat hänseende med anknytning till den tekniska utvecklingen.

- För att i framtiden lätt hitta referensnummer för er apparat rekommenderar vi att du skriver ned dem på sidan Kundservice.

1 / INFORMATION TILL ANVÄNDAREN

SE

Viktiga föreskrifter

- Denna apparat har konstruerats för att användas av privatpersoner på deras bostadsort. Använd den inte i kommersiellt eller industriellt syfte eller för annat ändamål än för det den har konstruerats.

- Packa upp eller låt packa upp apparaten omedelbart vid mottagandet. Kontrollera dess allmänna skick. Notera eventuella förbehåll skriftligen på leveransnotan och spara ett exemplar av denna.

- Denna apparat kan användas av barn som är minst åtta år gamla och av personer med nedsatt fysisk, sensorisk eller mental förmåga eller person som saknar erfarenhet eller kunskaper, då sådan person står under vederbörlig tillsyn eller har erhållit anvisningar om hur apparaten används på ett säkert sätt och om de risker som föreligger har uppfattats. Barn får inte leka med apparaten. Rengöring och underhåll av användare får inte utföras av barn utan tillsyn.

- Observera: De delar som är åtkomliga på denna apparat kan bli varma när den används med apparater avsedda för matlagning.

SE

1 / INFORMATION TILL ANVÄNDAREN

Elrisker

- Samtliga strömförsörjningskretsar måste fränkopplas innan man närmar sig anslutningsplintarna. För att undvika fara måste nätsladden, om den är skadad, bytas av tillverkaren, dennes servicepersonal eller någon med motsvarande behörighet.

- Fränkoppling kan uppnås genom att se till att nätkontakten är åtkomlig eller genom att integrera en brytare i de fasta ledningarna enligt installationsbestämmelserna.

- Ändra inte eller försök ändra denna apparats egenskaper. Det skulle medföra fara för dig.

- Reparation ska endast utföras av auktoriserad specialist.

- Koppla alltid från fläkten före rengöring och service.

- Använd aldrig apparat som använder ånga eller högtryck för att rengöra apparaten (krav som rör elsäkerheten).

- Fränkoppling kan uppnås genom att se till att nätkontakten är åtkomlig eller genom att integrera en brytare i de fasta ledningarna enligt installationsbestämmelserna.

- Ändra inte eller försök ändra denna apparats egenskaper. Det skulle medföra fara för dig.

1 / INFORMATION TILL ANVÄNDAREN

SE

• Reparation ska endast utföras av auktoriserad specialist.
• Koppla alltid från fläkten före rengöring och service.
• Använd aldrig apparat som använder ånga eller högtryck för att rengöra apparaten (krav som rör elsäkerheten).

Kvävningsrisk

- Bestämmelser rörande uttag av frånluft måste respekteras. Luften får inte föras ut i ledning som används för utluftning av ångor från apparater som använder gas eller annat bränsle (gäller inte för apparater som endast för ut luft i rummet).

- Vederbörlig luftväxling i rummet måste säkerställas då köksfläkten används samtidigt med apparater som använder gas eller annat bränsle (gäller inte för apparater som endast för ut luft i rummet).

Brandrisk

- Det är förbjudet att flambera mat eller att använda gasbrännare utan kokkärl under fläkten (lägor som sugs in skulle riskera att skada apparaten).

SE

1 / INFORMATION TILL ANVÄNDAREN

• Fritering under apparaten måste göras under ständig tillsyn. Olja och fett som blir mycket varma kan antändas.
• Respektera intervall för rengöring och filterbyte. Ansamling av fett riskerar att orsaka eldsvåda.
• Användning över en eldhärd (ved, kol m.m.) är inte tillåten.
• Om köksfläkten placeras över en apparat som fungerar med gas ska avständet mellan hållens övre del och fläktens undre del vara minst 70 cm. Om anvisningarna till den håll som finns installerad under fläkten anger ett längre avständ än 70 cm ska detta beaktas.

Observera:

I de fall där ett kök värms upp av en apparat som är ansluten till en skorsten (t ex en kamin) så ska "återvinning" versionen av käpan installeras. Använd inte käpan utan metallfilter.

Bra ventilation måste finnas i rummet då kåpan används samtidigt som maskiner/apparater som drivs av bensin/gas eller liknande bränslen.

1 / INFORMATION TILL ANVÄNDAREN

SE

MILJÖSKYDD

• Den här apparatens förpackningsmaterial kan återvinnas. Gör detta för att skydda miljön genom att lämna materialet på den återvinningscentral som anvisas av din kommun.
• Din apparat innehåller också mycket material som kan återvinnas. Detta är märkt med en etikett som indikerar att elektroniskt avfall inte bör blandas med vanligt hushållsavfall.

På detta sätt kan apparaten till stora delar återvinnas av din tillverkare under bästa möjliga förhållanden enligt det Europeiska direktivet 2002/96/EC förande elektriskt avfall och elektronisk utrustning. Vänd dig till din återförsäljare för information om vart du kan lämna apparaten för återvinning.

- Vi tackar dig för att du gör din del i att skydda miljön.

Varning

Installationen bör bara utföras av kvalificerade tekniker eller annan etent personal.

Varning

Ta bort det skyddande plasthöljet från patronfiltret innan första användning.

SE 1 / INFORMATION TILL ANVÄNDAREN

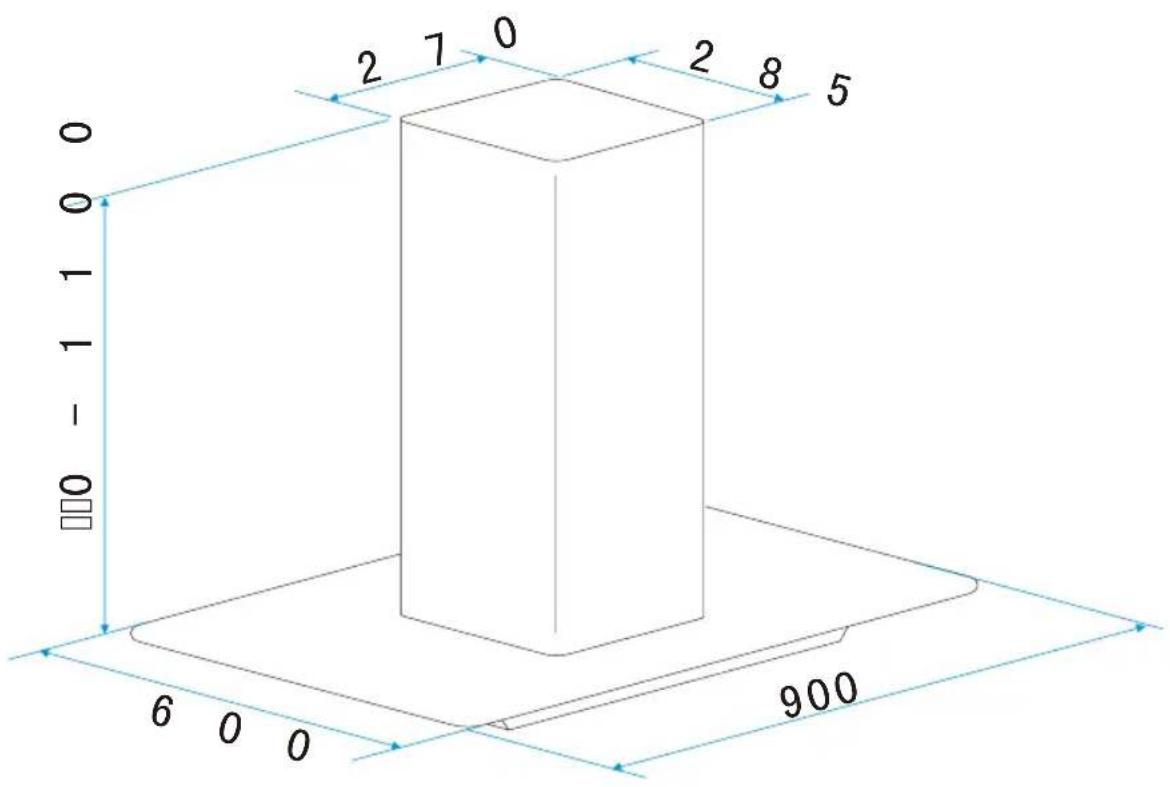

BESKRIVNING AV APPARATEN

0 1 2 7 0 2 8 5 0 -1 6 0 0 900

• INSTALLERA DIN SPISKÅPA

• Taket måste kunna bära minst 40 kg vikt och tjockleken på taket måste vara större äå ≥ 30MM, se bild 2. Borra 1*170mm hål i taket.
• Använd upphängningstavlan för a tt b orra 12 hål i taket, se bild 2. Använd 12 st ST6*40mm stora planhuvade skruvar för att fixera upphängningstavlan på taket och sedan 8 st M4*10 skruvar och M4 muttrar med packningar för att ansluta vinkeljärnet till upphängningstavlan, se bild 1. Beräkna längden på vinkeljärnet och använd 16 st M4*10 stora planhuvade skruvar och M4 muttrar med packning för att ansluta till ett annat vinkeljärn (den överlappande längden för vinkeljärnen får inte vara mindre än 100MM)
• Låt ena sidan av förlängningsröret gå på utsidan genom 170MM hålet, se bild 3.
• 4 st ST4*8 stora planhuvade skruvar används för att ansluta den interna skorstenen med upphängningstavlan. Sätt s edan en på den externa skorstenen. Två krokar används för att sätta upp den externa skorstenen för att förbereda nästa installation, se bild 4.

- Justera de 4 glasskruvarna för att se till att glaset spiskåpan är väl fixerade tillsammans och sitter säkert, se bild 6.

- Håll upp spiskåpan och använd 16 st M4*10 stora planhuvade skruvar för att ansluta kåpan till vinkeljärnet, se bild 7.

- Fäst förlängningsröret vid utloppet och se till att allt sitter som det ska. Efter detta, fäll ner krokarna och använd den ex terna skorstenen. Efter detta är installationen klar, se bild 9.

Energisparråd

Optimal drift av apparaten uppnås genom att ha så kort kanal och så få krökar som möjligt.

Notera

- Innan du påbörjar installationen, se till att platsen är ren för att undvika smuts och skrot sugs in i systemet.

• Kåpan kan inte dela luftventilationsrör med andra apparater så som gasrör, uppvärmningsrör och liknande.
• Vinkeln på rörets böjning får inte vara ≤ 120°, parallell eller ovanför initialupnkten och ska anslutas till en extern vägg.

Efter installation, se till så att utsuget är plant så att du undviker att fett samlas vid ena änden.

Hur du använder kontrollpanelen.

1. Tryck på knappen "①", dess inre indikatorlampa lyser, motorn går med låg hastighet och dess indikatorlampa lyser. Tryck på knappen "①" igen, indikatorlampan släcks. Huvudets funktion kommer att stängas, huven går in i vänteläge.
2. Tryck på knappen "1", dess inre indikatorlampa lyser, motorn går med låg hastighet. Tryck på knappen igen, motorn stannar.
3. Tryck på knappen "2", dess inre indikatorlampa lyser, motorn går med medelhastighet. Tryck på knappen igen, motorn stannar.
4. Tryck på knappen "1", dess inre indikatorlampa lyser, motorn går med hög hastighet. Tryck på knappen igen, motorn stannar.
5. Tryck på knappen "☐", båda lamporna börjar lysa. T ryck på knappen igen, lamporna släcks.

• Ta ur filtren så som visas i bild 12.

• Du kan rengöra filtren på följande olika sätt:

• Låt dem dra cirka 3 minuter i hett vatten (40-50 grader) med lite fettlösande rengöringsmedel och sedan rengöra dem försiktigt med en mjuk borste.

Använd inte tryck vid rengöring, du kan då skada filtren.

• Undvik att använda starka rengöringsmedel då dessa kan skada kåpan;
• Se till så att kåpan är avslagen innan du påbörjar rengöring;

• Installera kolfiltret:

• Ta bort AI filtret, se bild 12.

• Sätt tillbaka kolfiltret i det rektangulära hålet och fixera det över motorn.
• Efter att du sätter i framkanten av kolfiltret i utrymmet i spiskåpan ska du sänka ner bakkanten av kolfiltret tills det att det klickar fast på baksidan av det rektangulära utrymmet. Höj upp de två fäststängerna tills det att de hor isontella över kolfiltret. Se bi ld 13.
• Placera tillbaka Al filtret där det satt.
• Gör om stegen bakifrån för att ta bort kolfiltret igen.

Varning

Kolrester kan inte diskas bort eller återvändas. Du måste byta ut kolfiltret var fjärde månad.

Observera

Innan du byter ut glödlampan ska du se till att spiskåpan är avslagen.

• BYTA UT GLÖDLAMPAN

Belysningssystemet kan intebytas ut av användaren, kontaktakundtjänstvidfelfunktion.

● INSTALLERA T-SHARP UTLOPPET

• Fixera utloppet på T-sharpen, se Bild 14.
• Fixera T-sharp utloppet på insidan av skorstenen, se bild 15.

Innan underhåll påbörjas måste elanslutningen till kåpan brytas, antingen genom att dra ur kontakten eller genom att slå av säkringen i säkringsskåpet.

● UNDERHÅLL AV DIN APPARAT

UNDERHÅLL ATT	GÖRA	PRODUKTER/TILLBEHÖR SOM BEHÖVS
Ytterhölje och tillbehör	Använd aldrig stålull eller liknande produkter, ej heller skrubborstar och sådant som kan skada ytan.	För att rengöra hölje och belysningsporten ska du använda vanligt diskmedel utblandat i vatten. Skölj av och torka ordentligt med en mjuk, fuktig trasa.
Filterpatroner	Detta filter gör att fett och damm samlas på vissa platser. Filtret spelar också en viktig roll för att apparaten ska fungera som den ska.Om tuffa fläckar har uppstått så ska d u använda ett milt fläckmedel och sedan skölja rent med vatten.	Använd ett vanligt medel för hushållsbruk och skölj av och torka ordentligt. Dessa filter kan rengöras i vertikalt läge i en diskmaskin. (Låt dem inte komma i kontakt med smutsig disk och annat.)
Aktiverat kolfilter	Det här filtret fångar obehagliga lukter och måste bytas ut minst en gång per år beroende på hur mycket kåpan används. Du kan beställa nya filter från din återförsäljare (du behöver nämna referensnumret på identifikationsplattan) och notera det datum och den tid som filtret byttes ut.

SE 5 / FELSÖKNING

PROBLEM	LÖSNING
Kåpan fungerar inte...	Se till att:Strömtillförseln är påslagen.Ett hastighetsläge har valts.
Kåpan fungerar inte särskilt bra...	Se till att:Den valda fläkthastigheten är tillräcklig för det os som uppstår vid matlagningen.Köket har bra ventilation så att tillräckligt med frisk luft kommer in.Kolfiltret inte är slutet (om käpan kör i återvinningsläge).
Kåpan fungerar inte längre.	Se till att:Strömförsörjningen inte har brutits.Att enspoliga avslagningsenheten inte har aktiverats.

6 / SERVICE OCH SUPPORT

SE

Allt underhåll på din apparat ska utföras av:

• din återförsäljare,
• eller en annan kvalificerad mekaniker som är auktoriserad för underhåll av apparaten. Då du bo kar in ett möte, ange hela referensnumret för din utrustning (modell, typ oc h serienummer). Den här informationen finns på tillverkarens platta som är fäst på utrustningen.

SE

Information ekodesign / tekniskt informationsblad

Denna enhet uppfyller delegerade förordningar (EU) 65/2014 och 66/2014 från Europeiska kommissionen angående konstruktionskrav för eco-utformning och energimärkning av hushållsfläktar.

Symbol Värde Enhet

Märke	Brandt
Modellnummer	BHI1944IX
Årlig energiförbrukning AEC		26,7	kWh/annum
Energieffektivitetsindex EEi		44,8	-
Vätskedynamiskt effektivitetsindex FDE		32,7	-
Belysning effektivitetsindex LE		30,8	-
Fettfiltreringseffektivitet GFE		82,0	-
Tidsökningsfaktor	f	0,8	-
Spiskåpans maximala volymetriska luftflöde	Q_max	536,4	m^3/h
Volymetriskt luftflöde vid optimal effektivitetspunkt	Q_BEP	305,5	m^3/h
Statiskt tryck vid bästa effektivitetspunkt	P_BEP	283	P
Strömförbrukning vid bästa effektivitetspunkt	W_BEP	73,4	W
Nominell effektförbrukning av belysningssystem	W_L	7,2	W
Genomsnittlig illumination av belysningssystemet	E_middle	222	Lux/W
Strömförbrukning i avstängt läge	P_o	--	W
Strömförbrukning i standby-läge	P_s	0,34	W
Volymetriskt luftflöde vid högsta hastighetsinställning i normalläge	-	536,4	m^3/h
Volymetriskt luftflöde vid minsta hastighetsinställning i normalläge	-	186,7	m^3/h
Volymetriskt luftflöde vid intensivt/Boost-läge	-	--	m^3/h
Bullernivå vid högsta hastighetsinställning i normalläge	-	65	dB(LwA)
Bullernivå vid minsta hastighetsinställning i normalläge	-	44	dB(LwA)
Bullernivå vid intensivt / Boost-läge	-	--	dB(LwA)
