BRUKSANVISNING AD1515X BRANDT

• UDSKIFNING AF KULFILTRET (kulfi Iter valgfrit)

Som en del i vårt arbete att hela tiden förbättra våra produkter så vill vi meddela att vi förbehåller oss rätten att göra ändringar baserade på tekniska framsteg och ändra funktion och utseende utan föregående information.

Varning:

Innan du installerar och använder din apparat bör du läsa igenom informationen i denna manual noggrant. Detta gör att du kan bekanta dig med apparaten innan du använder den.

Förvara den här manualen väl för framtida bruk. Om du säljer apparaten eller för den vidare till tredje person så ska du se till så att manualen medföljer. Vänligen läs igenom informationen nedan innan du påbörjar installationen och innan du börjar använda apparaten. Detta för din och andras säkerhet.

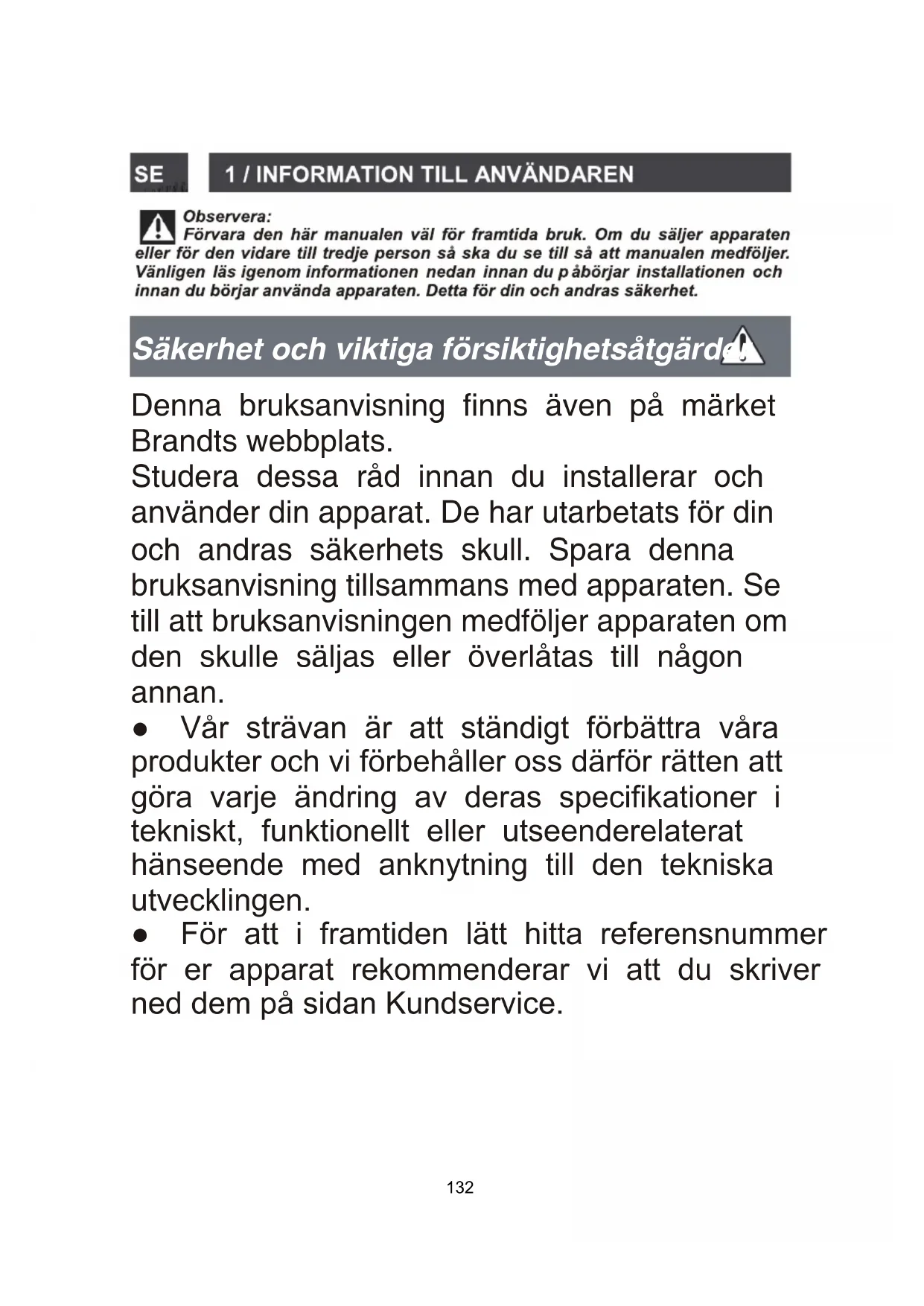

Säkerhet och viktiga försiktighetsåtgård,

Denna bruksanvisning finns även på märket Brandts webbplats.

Studera dessa råd innan du installerar och använder din apparat. De har utarbetats för din och andras säkerhets skull. Spara denna bruksanvisning tillsammans med apparaten. Se till att bruksanvisningen medföljer apparaten om den skulle säljas eller överlåtas till någon annan.

- Vår strävan är att ständigt förbättra våra produkter och vi förbehåller oss därför rätten att göra varje ändring av deras specifikationer i tekniskt, funktionellt eller utseenderelaterat hänseende med anknytning till den tekniska utvecklingen.

- För att i framtiden lätt hitta referensnummer för er apparat rekommenderar vi att du skriver ned dem på sidan Kundservice.

1 / INFORMATION TILL ANVÄNDAREN

SE

Viktiga föreskrifter

- Denna apparat har konstruerats för att användas av privatpersoner på deras bostadsort. Använd den inte i kommersiellt eller industriellt syfte eller för annat ändamål än för det den har konstruerats.

- Packa upp eller låt packa upp apparaten omedelbart vid mottagandet. Kontrollera dess allmänna skick. Notera eventuella förbehåll skriftligen på leveransnotan och spara ett exemplar av denna.

- Denna apparat kan användas av barn som är minst åtta år gamla och av personer med nedsatt fysisk, sensorisk eller mental förmåga eller person som saknar erfarenhet eller kunskaper, då sådan person står under vederbörlig tillsyn eller har erhållit anvisningar om hur apparaten används på ett säkert sätt och om de risker som föreligger har uppfattats. Barn får inte leka med apparaten. Rengöring och underhåll av användare får inte utföras av barn utan tillsyn.

- Observera: De delar som är åtkomliga på denna apparat kan bli varma när den används med apparater avsedda för matlagning.

SE

1 / INFORMATION TILL ANVÄNDAREN

Elrisker

- Samtliga strömförsörjningskretsar måste fränkopplas innan man närmar sig anslutningsplintarna. För att undvika fara måste nätsladden, om den är skadad, bytas av tillverkaren, dennes servicepersonal eller någon med motsvarande behörighet.

- Fränkoppling kan uppnås genom att se till att nätkontakten är åtkomlig eller genom att integrera en brytare i de fasta ledningarna enligt installationsbestämmelserna.

- Ändra inte eller försök ändra denna apparats egenskaper. Det skulle medföra fara för dig.

- Reparation ska endast utföras av auktoriserad specialist.

- Koppla alltid från fläkten före rengöring och service.

- Använd aldrig apparat som använder ånga eller högtryck för att rengöra apparaten (krav som rör elsäkerheten).

- Fränkoppling kan uppnås genom att se till att nätkontakten är åtkomlig eller genom att integrera en brytare i de fasta ledningarna enligt installationsbestämmelserna.

- Ändra inte eller försök ändra denna apparats egenskaper. Det skulle medföra fara för dig.

1 / INFORMATION TILL ANVÄNDAREN

SE

• Reparation ska endast utföras av auktoriserad specialist.
• Koppla alltid från fläkten före rengöring och service.
• Använd aldrig apparat som använder ånga eller högtryck för att rengöra apparaten (krav som rör elsäkerheten).

Kvävningsrisk

- Bestämmelser rörande uttag av frånluft måste respekteras. Luften får inte föras ut i ledning som används för utluftning av ångor från apparater som använder gas eller annat bränsle (gäller inte för apparater som endast för ut luft i rummet).

- Vederbörlig luftväxling i rummet måste säkerställas då köksfläkten används samtidigt med apparater som använder gas eller annat bränsle (gäller inte för apparater som endast för ut luft i rummet).

Brandrisk

- Det är förbjudet att flambera mat eller att använda gasbrännare utan kokkärl under fläkten (lägor som sugs in skulle riskera att skada apparaten).

SE

1 / INFORMATION TILL ANVÄNDAREN

• Fritering under apparaten måste göras under ständig tillsyn. Olja och fett som blir mycket varma kan antändas.
• Respektera intervall för rengöring och filterbyte. Ansamling av fett riskerar att orsaka eldsvåda.
• Användning över en eldhärd (ved, kol m.m.) är inte tillåten.
• Om köksfläkten placeras över en apparat som fungerar med gas ska avständet mellan hållens övre del och fläktens undre del vara minst 70 cm. Om anvisningarna till den håll som finns installerad under fläkten anger ett längre avständ än 70 cm ska detta beaktas.

Observera:

I de fall där ett kök värms upp av en apparat som är ansluten till en skorsten (t ex en kamin) så ska "återvinning" versionen av kåpan installeras. Använd inte kåpan utan metallfilter.

Bra ventilation måste finnas i rummet då kåpan används samtidigt som maskiner/apparater som drivs av bensin/gas eller liknande bränslen.

1 / INFORMATION TILL ANVÄNDAREN

SE

MILJÖSKYDD

• Den här apparatens förpackningsmaterial kan återvinnas. Gör detta för att skydda miljön genom att lämna materialet på den återvinningscentral som anvisas av din kommun.
• Din apparat innehåller också mycket material som kan återvinnas. Detta är märkt med en etikett som indikerar att elektroniskt avfall inte bör blandas med vanligt hushållsavfall.

På detta sätt kan apparaten till stora delar återvinnas av din tillverkare under bästa möjliga förhållanden enligt det Europeiska direktivet 2002/96/EC förande elektriskt avfall och elektronisk utrustning. Vänd dig till din återförsäljare för information om vart du kan lämna apparaten för återvinning.

- Vi tackar dig för att du gör din del i att skydda miljön.

Varning

Installationen bör bara utföras av kvalificerade tekniker eller annan kompetent personal.

Varning

Ta bort det skyddande plasthöljet från patronfiltret innan första användning.

SE 1 / INFORMATION TILL ANVÄNDAREN

BESKRIVNING AV APPARATEN

303 275 500-980 500 230 40 500 Ø150 600

2 / INSTALLERA DIN APAPRAT

SE

- Apparaten måste vara frånkopplad från elnätet då du utför underhåll eller eventuella reparationer.

- Se till att elnätet i ditt hem motsvarar de specifikationer som finns angivna på identifikationsplattan på insidan av kåpan.

- Om den elektriska installationen i ditt hem kräver ändringar för att sätta upp din apparat bör du ta hjälp av en professionell elektriker.

- Om käpan används i utsugningsläge ska du inte ansluta apparaten till systemet där förbränningsgas leds ut (t ex från din vedpanna, skorsten, etc) eller till ett CMV system (kontrollerat mekaniskt ventilationssystem).

- Du ska inte under några som helst omständigheter låta utsläppen gå direkt upp på vinden.

- Installera kåpan på ett säkert avstånd på minst 70cm från elektriska, eller gasdrivna kokplatser.

• ANVÄND UTSUGNINGSLÄGET

Om du har ett utlopp till utomhusmiljö (bild. 1) Din kåpa kan anslutas till det här systemet med hjälp av en rökkanal (minsta diameter ∅ mm som är emaljerad, i aluminium, f lexible eller är tillverkad av oantändligt material). Om din rökkanal är mindre än 125mm i diameter så måste du använda återvinningsläget.

Ø 125 Ø 150 Bild .1

• ANVÄND ÅTERVINNINGSLÄGET

Om du inte har ett utlopp till utomhusmiljö (bild. 2)

Alla våra apparater kan köras i återvinningsläget.

I detta fall ska du sätta i ett aktivt kolfilter som håller ute dåliga lukter. (Se kapitel 4: att byta kolfilter.)

φ 125 φ 150 Bild. 2

Energisparråd

Optimal drift av apparaten uppnås genom att ha så kort kanal och så få krökar som möjligt.

SE

2 / INSTALLERA DIN APPARAT

ELEKTRISKA ANSLUTNINGAR

Vid installation och underhåll så måste apparaten vara frånsluten från elnätet. Säkringar måste slås av eller tas ur. Elektriska anslutningar ska göras innan apparaten installeras i sitt ytterhölje. Se till att:

• den elektriska installationen har tillräckligt hög spänning;
• att de elektriska kablarna är i gott skick;
• att diametermätten på kablarna överensstämmer med installationskraven.

Varning

Den här apparaten levereras med en H 05 VVF strömkabel som har tre 0.75 mm² konduktorer (neutral, fas och jordad). Kabeln måste anslutas till ett väg guttag (med 220-240 V enkelfas elstandard) via ett CEI 60083 standarduttag som ska gå lätt att komma åt efter installation, allt i enlighet med instruktionerna för installation.

Vi kan inte hållas ansvariga för olyckor som orsakas av en icke-existerande, defekt eller felaktig jordad ledning. Säkringen måste vara antingen 10 eller 16A. Om strömkabeln är skadad bör du vända dig till ett servicecenter för att undvika skaderisk.

Varning

Om elektriska installationer i ditt hem kräver att du gör ändringar för att sätta upp din apparat bör du vända dig till en professionell elektriker.

Varning

Om kåpan inte fungerar som den ska, dra ur kontakten från uttaget och ta ur säkringen för apparaten i ditt säkringsskåp.

• SÄTT IHOP SPISKÅPAN

Varning

Kåpan måste installeras i enlighet med alla gällande regler för ventilation där kåpan ska användas. I Frankrike beskrivs dessa regler i DTU 61.1, utgiven av CSTB. Var särskilt noga med att utsugen luft aldrig bör ledas till ett system som används för att suga ut rök från apparater som drivs av bensin, gas eller liknande bränslen. Icke använda system kan bara användas efter att detta fått grönt I jus från en kompetent specialist.

Det minsta avståndet mellan kokytan och kåpan lägsta del måste vara 70 cm. Om manualen för spisen under kåpan anger ett större avständ än 70 cm så måste dessa krav respekteras oavsett omständigheter.

Fixera kåpan vid väggen:

• Dra en vertikal linje på väggen, centrerad över kokplatsen.
• Markera tre hål på väggen som måste borras. Använd de medföljande upphängningskrokarna och var noga med de angivna anständen.
• Borra de tre hålen med en diameter på 8 mm på en lämplig plats på väggen och sätt i pluggarna (del A, bild 1).
• Innan du fäster käpan ska du montera backventilen på motorutsuget.
• Säkra kåpans upphängningsenhet och se till så att den sitter helt plant (del A, bild 1.)
• Fixera den f örlängningsbara utsugsslangen (medföljer ej) till motorutsuget utan att begränsa rörligheten på backventilen.
• Fäst och säkra höljet på kåpan på stöden med skruvarna med medföljer för detta syfte.

B A

Bild.1

• Utsug till utomhusmiljö

• Beräkna den definitiva höjden för att fixera kanalkonsolens U-fäste (del B, bild 1).
• Markera de två hålen enligt angivelserna.
• Borra hål med 8 mm diameter och se till så att de är fixerade på stödfästet längs samma axel som käpan (del B, bild 1).

• Fixera den plana konsolen bakom den lägre kanalen (del C, bild 4).

• Fixera de två kanalerna till kåpan.(del bild 5)

• Anslut hylsan till luftuttaget till utomhusmiljö.
• Gör den elektriska anslutningen till käpan med den medföljande strömkabeln.
• Lyft upp den öv re kanalen och fixera den vid fästet med skruvarna.

• Beräkna den definitiva höjden för att fixera kanalkonsolens U-fäste (del B, bild 1).
• Markera de två hålen enligt angivelserna.
• Borra hål med 8 mm diameter och se till så att de är fixerade på stödfästet längs samma axel som kåpan (del B, bild 1).

• Fixera den plana konsolen bakom den lägre kanalen (del C, bild 4).

• Fäst med hylsadaptern på spridarplattan (Bild 8).

• Anslut den förlängbara hylsan (medföljer ej) till spridarplattan (Bild 8).
• Anslut de två delarna av kanalen till käpan. (Bild 5)
• Fäst spridarplattan (Bild.8) in i den övre kanalen via ventilationsintagen (Bild 6).
• Gör den elektriska anslutningen till käpan med den medföljande strömkabeln.
• Lyft upp den övre kanalen till taket och fixera den vid fästet med hjälp av de två skruvarna (Bild 7).

För optimal prestanda för din apparat rekommenderar vi att du ansluter din käpa till en 150 mm-diameter rökkanal (medföljer inte i förpackningen). Minimera antalet vinklar och böjar och längden på rökkanalen. I det fall att käpan ska köras med ett utsug till utomhusmiljö ska du se till att inflödet av frisk luft är tillräckligt för att undvika tryckfall i rummet.

Varning Använd inte verktyg för att ta bort plastskyddet på käpan.

SE

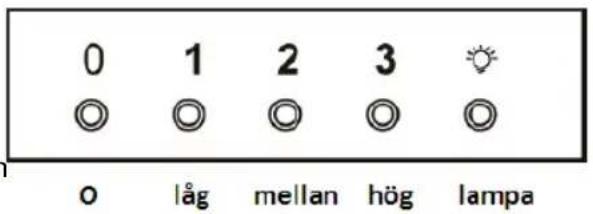

Hur du använder kontrollpanelen.

1. Tryck först på "O" knappen stannar motorn.
2. Tryck först på "låg" knappen fläktmotorn börjar köras på låg hastighet.
3. Tryck på "mellan" knappen fläktmotorn börjar köras på mediumhastighet.
4. Tryck på "hög" knappen fläktmotorn börjar köras på hög hastighet.
5. Tryck på "lampa" knappen så börjar kåpan att lysas upp. Tryck på knappen igen för att slå av lamporna.

Anpassa hastigheten efter tillagningssätt och antalet kastruller. Använd i första hand spishäll-lens bakre plattor.

4 / RENGÖRING OCH UNDERHÅLL AV DIN APPARAT

SE

Varning

Dra alltid ur kontakten från eluttaget innan du rengör käpan eller påbörjar underhåll. Regelbundet underhåll av apparaten är en garanti för att den ska fungera som den ska, god prestanda och lång livslängd.

Varning

Om du inte följer instruktionerna vid rengöring och underhåll så kan detta orsaka eldsvåda. Var väldigt noga med att följa rekommendationerna för underhåll.

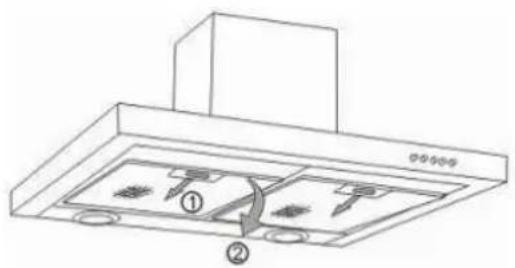

Dessa måste rengöras efter cirka 30 timmars användning eller minst en gång i månaden.

Använd en borst, hett vatten och ett milt rengöringsmedel. Skölj och torka av ordentligt innan du sätter tillbaka dem i kåpan.

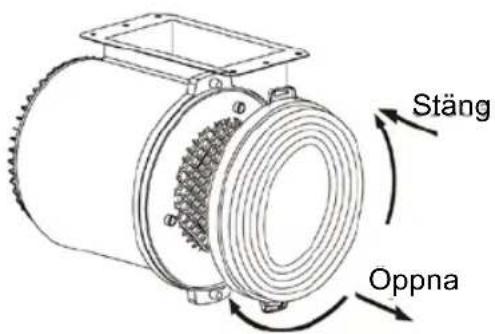

• Vrid handtaget på den inbyggda filterpatronen.
• Luta filterpatronen nedåt.

● BYTA UT KOLFILTREN (valfritt)

Byt ut dessa efter cirka 120 timmars användning.

• Ta ur kolfiltren.
• Vrid kolfiltret för att ta ur det.
• Gör om proceduren baklänges för att sätta tillbaka ett nytt filter.
• Sätt tillbaka filterpatronerna.

Stäng Oppna

SE 4 / RENGÖRING OCH UNDERHÅLL FÖR DIN APPARAT

- RENGÖR YTTERHÖLJET

För att rengöra utsidan av käpan ska du använda såpavatten. Använd aldrig starka eller slipande rengöringsmedel, skrubborstar eller liknande. Torka av med en mjuk, fuktig trasa.

BYT UT GLÖDLAMPAN

Varning Innan du börjar denna process ska du f örst se till at t kåpan är avslagen, antingen genom att dra ur kontakten eller genom att använda reglaget för att slå av säkringen.

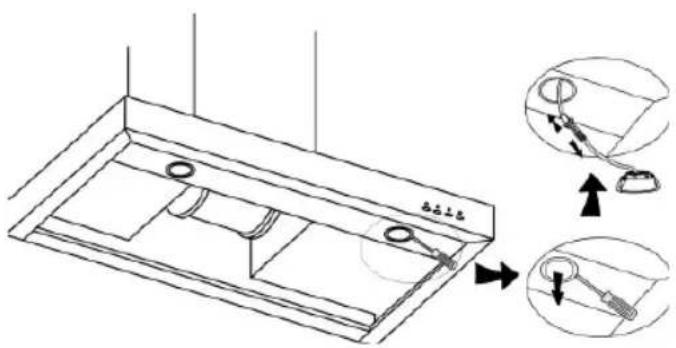

Modell med LED

• Ta bort belysningsporten.
• Byt ut LED.
• Byt ut LED genom att genoföra processen i omvänd ordning.

Innan underhåll påbörjas måste elanslutningen till käpan brytas, antingen genom att dra ur kontakten eller genom att slå av säkringen i säkringsskåpet.

● UNDERHÅLL AV DIN APPARAT

UNDERHÅLL ATT	GÖRA	PRODUKTER/TILLBEHÖR SOM BEHÖVS
Ytterhölje och tillbehör	Använd aldrig stålull eller liknande produkter, ej heller skrubborstar och sådant som kan skada ytan.	För att rengöra hölje och belysningsporten ska du använda vanligt diskmedel utblandat i vatten. Skölj av och torka ordentligt med en mjuk, fuktig trasa.
Filterpatroner	Detta filter gör att fett och damm samlas på vissa platser. Filtret spelar också en viktig roll för att apparaten ska fungera som den ska.Om tuffa fläckar har uppstått så ska d u använda ett milt fläckmedel och sedan skölja rent med vatten.	Använd ett vanligt medel för hushållsbruk och skölj av och torka ordentligt. Dessa filter kan rengöras i vertikalt läge i en diskmaskin. (Låt dem inte komma i kontakt med smutsig disk och annat.)
Aktiverat kolfilter	Det här filtret fångar obehagliga lukter och måste bytas ut minst en gång per år beroende på hur mycket kåpan används. Du kan beställa nya filter från din återförsäljare (du behöver nämna referensnumret på identifikationsplattan) och notera det datum och den tid som filtret byttes ut.

SE 5 / FELSÖKNING

PROBLEM	LÖSNING
Kåpan fungerar inte...	Se till att:Strömtillförseln är påslagen.Ett hastighetsläge har valts.
Kåpan fungerar inte särskilt bra...	Se till att:Den valda fläkthastigheten är tillräcklig för det os som uppstår vid matlagningen.Köket har bra ventilation så att tillräckligt med frisk luft kommer in.Kolfiltret inte är slutet (om kåpan kör i återvinningsläge).
Kåpan fungerar inte längre.	Se till att:Strömförsörjningen inte har brutits.Att enspoliga avslagningsenheten inte har aktiverats.

6 / SERVICE OCH SUPPORT

SE

Allt underhåll på din apparat ska utföras av:

• din återförsäljare,
• eller en annan kvalificerad mekaniker som är auktoriserad för underhåll av apparaten. Då du bo kar in ett möte, ange hela referensnumret för din utrustning (modell, typ oc h serienummer). Den här informationen finns på tillverkarens platta som är fäst på utrustningen.

SE

Information ekodesign / tekniskt informationsblad

Denna enhet uppfyller delegerade förordningar (EU) 65/2014 och 66/2014 från Europeiska kommissionen angående konstruktionskrav för eco-utformning och energimärkning av hushållsfläktar.

Symbol Värde Enhet

Märke	Brandt
Modellnummer	AD1515X
Årlig energiförbrukning AEC		56,1	kWh/annum
Energieffektivitetsindex EEi		62,5	-
Vätskedynamiskt effektivitetsindex FDE		24,3	-
Belysning effektivitetsindex LE		30,4	-
Fettfiltreringseffektivitet GFE		77,2	-
Tidsökningsfaktor	f	1,1	-
Spiskåpans maximala volymetriska luftflöde	Q_max	586,3	m^3/h
Volymetriskt luftflöde vid optimal effektivitetspunkt	Q_BEP	321,6	m^3/h
Statiskt tryck vid bästa effektivitetspunkt	P_BEP	354	P
Strömförbrukning vid bästa effektivitetspunkt	W_BEP	130,3	W
Nominell effektförbrukning av belysningssystem	W_L	5,2	W
Genomsnittlig illumination av belysningssystemet	E_middle	158	Lux/W
Strömförbrukning i avstängt läge	P_o	0	W
Strömförbrukning i standby-läge	P_s	-	W
Volymetriskt luftflöde vid högsta hastighetsinställning i normalläge	-	586,3	m^3/h
Volymetriskt luftflöde vid minsta hastighetsinställning i normalläge	-	360,2	m^3/h
Volymetriskt luftflöde vid intensivt/Boost-läge	-	-	m^3/h
Bullernivå vid högsta hastighetsinställning i normalläge	-	70	dB(LWA)
Bullernivå vid minsta hastighetsinställning i normalläge	-	60	dB(LWA)
Bullernivå vid intensivt / Boost-läge	-	-	dB(LWA)
