dB(L WA) Brandt AD1515XDE Mit dem Ziel die konstante Verbesserung unserer Produkte zu gewährleisten, behalten wir uns das Recht vor, an ihnen Änderungen der technischen Eigenschaften oder am Design vorzunehmen, die einen technischen Fortschritt bedeuten. Wichtig: Lesen Sie die Anleitung für die Installation und Benutzung bitte aufmerksam durch, bevor Sie dieses Produkt in Betrieb nehmen, um sich so schnell wie möglich mit seiner Funktionsweise vertraut zu machen.

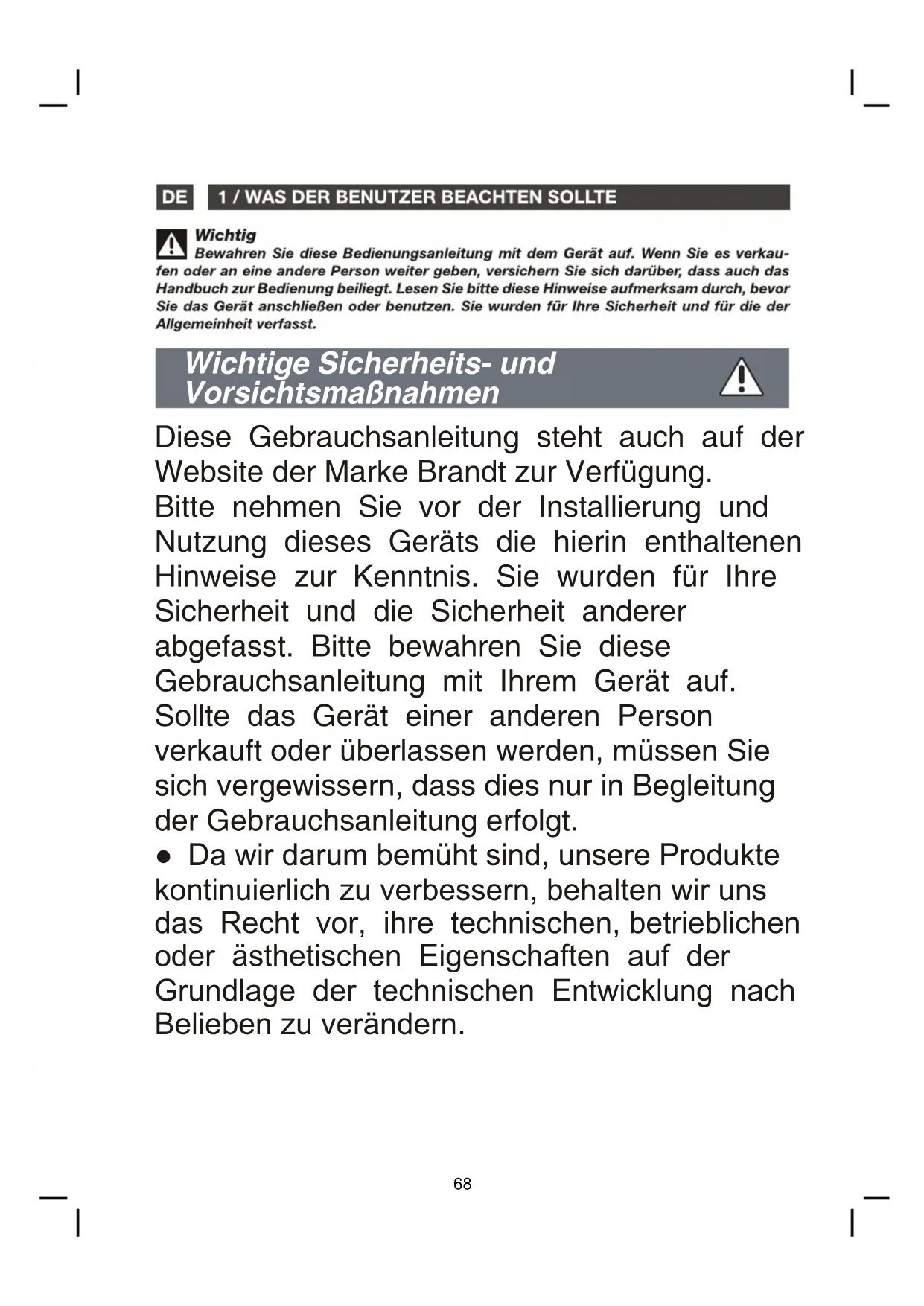

66Wichtige Sicherheits- und Vorsichtsmaßnahmen Diese Gebrauchsanleitung steht auch auf der Website der Marke Brandt zur Verfügung. Bitte nehmen Sie vor der Installierung und Nutzung dieses Geräts die hierin enthaltenen Hinweise zur Kenntnis. Sie wurden für Ihre Sicherheit und die Sicherheit anderer abgefasst. Bitte bewahren Sie diese Gebrauchsanleitung mit Ihrem Gerät auf. Sollte das Gerät einer anderen Person verkauft oder überlassen werden, müssen Sie sich vergewissern, dass dies nur in Begleitung der Gebrauchsanleitung erfolgt. ● Da wir darum bemüht sind, unsere Produkte kontinuierlich zu verbessern, behalten wir uns das Recht vor, ihre technischen, betrieblichen oder ästhetischen Eigenschaften auf der Grundlage der technischen Entwicklung nach Belieben zu verändern. 68● Damit Sie die Kenndaten Ihres Geräts in Zukunft problemlos wiederfinden, raten wir Ihnen, sie auf der Seite "Kundendienst" dieser Gebrauchsanleitung zu notieren. Wichtige Vorsichtsmaßnahmen Dieses Gerät wurde für die private Nutzung im Haushalt entwickelt. Verwenden Sie es deshalb nicht zu g ewerblichen oder industriellen oder zu anderen als den bestimmungsgemäßen Zwecken.

● Wir raten Ihnen, das Gerät bei Erhalt sofort auszupacken oder auspacken zu lassen. Ü b e r p r ü f e n S i e s e i n a l l g e m e i n e s Erscheinungsbild, machen Sie eventuelle Vorbehalte schriftlich auf dem Lieferschein geltend und behalten Sie hiervon ein Exemplar. ● Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten ohne spezifischeErfahrungen oder Kenntnisse für die Nutzung dieses Geräts verwendet werden, wenn sie dabei beaufsichtigt werden oder die notwendigen Hinweise für die sichere Verwendung des 69Geräts und die hiermit verbundenen Risiken erhalten und diese verstanden haben. Es ist darauf zu achten, dass Kinder nicht mit dem Gerät spielen. Die Wartung oder Reinigung des Geräts darf nicht durch Kinder ohne die Aufsicht Erwachsener erfolgen. ● Achtung: Die zugänglichen Teile dieses Geräts können heiß werden, wenn es mit Kochgeräten verwendet wird. Elektrische Risiken ● Die Stromversorgung muss vor Eingriffen an den Anschlussklemmen unterbrochen werden. Ist das Stromversorgungskabel beschädigt, muss es vom Hersteller, dessen Kundendienst oder einer ähnl ich qualifizierten Person ausgewechselt werden, um sämtliche Risiken auszuschalten. ● Eine Unterbrechung der Stromversorgung kann mit Hilfe eines von außen zugänglichen Netzsteckers oder durch den sachgemäßen Einbau eines Schalters in den ortsfesten Leitungen gewährleistet werden. ● Versuchen Sie nicht, die Kenndaten dieses Geräts zu verändern. Dies wäre mit Risiken für Sie verbunden. 70● Reparaturen dürfen ausschließlich von zugelassenen Fachleuten vorgenommen werden. ● Unterbrechen Sie vor der Reinigung oder Wartung der Abzugshaube immer die Stromversorgung. ● Verwenden Sie (aufgrund der Anforderungen zur Gewährleistung der elektrischen Sicherheit) zur Reinigung Ihres Geräts nie Dampf- oder Hochdruckgeräte. ● Eine Unterbrechung der Stromversorgung kann mit Hilfe eines von außen zugänglichen Netzsteckers oder durch den sachgemäßen Einbau eines Schalters in den ortsfesten Leitungen gewährleistet werden ● Versuchen Sie nicht, die Kenndaten dieses Geräts zu verändern. Dies wäre mit Risiken für Sie verbunden. ● Reparaturen dürfen ausschließlich von zugelassenen Fachleuten vorgenommen werden. ● Unterbrechen Sie vor der Reinigung oder Wartung der Abzugshaube immer die Stromversorgung. 71● Verwenden Sie (aufgrund der Anforderungen zur Gewährleistung der elektrischen Sicherheit) zur Reinigung Ihres Geräts nie Dampf- oder Hochdruckgeräte. Erstickungsgefahr ● Die für den Luftabzug geltenden Regelungen müssen eingehalten werden. Es darf keine Luft in Leitungen abgeführt werden, die dem Abzug von Rauch aus Geräten dienen, für deren Betrieb Gase oder andere Brennstoffe zum Einsatz kommen (dies gilt nicht für Geräte, die nur Luft in den Raum ableiten). ● Es ist eine gee ignete Raumbelüftung vorzusehen, wenn eine Küchenabzugshaube gleichzeitig mit Gas oder andere Brennstoffe verwendenden Geräten verwendet wird (dies gilt nicht für Geräte, die nur Luft in den Raum ableiten). Brandgefahr ● Es ist verboten, unter der Abzugshaube Lebensmittel zu flambieren oder Gaskocher ohne Kochgefäße zum Einsatz zu bringen (die angesaugten Flammen könnten das Gerät beschädigen). 72● Das Frittieren unter dem Gerät darf nur unter ständiger Aufsicht erfolgen. Auf sehr hohe Temperaturen erhitzte Öle und Fette können Feuer fangen. ● Das Reinigen und Wechseln der Filter muss im empfohlenen Rythmus erfolgen. Ein Ansammeln von Fett ist mit einem Brandrisiko verbunden. ● Der Betrieb des Geräts über einem Brennstoffherd (Holz, Kohle, usw.) ist nicht zulässig. ● Wird die Abzugshaube über ein Gasgerät angebracht, ist ein Mindestabstand zwischen der Kochfläche und der Unterseite der Abzugshaube von 70 cm einzuplanen. Falls in der Gebrauchsanleitung der unter der Abzugshaube installierten Kochfläche ein größerer Abstand als 70 cm empfohlen wird, ist dieser zu berücksichtigen.

731 / WAS DER BENUTZER BEACHTEN SOLLTE DE

Achtung Der Anschluss darf nur von qualifi zierten Installateuren und Technikern durchgeführt werden. Achtung Bevor Sie den Modulfi lter zum ersten Mal benutzen, ziehen Sie die Schutzfolie ab.

• SCHUTZ DER UMWELT — Die Materialien zur Verpackung dieses Geräts können recycelt werden. Nehmen Sie am Recycling teil und helfen Sie uns, die Umwelt zu schützen, indem Sie sie in die Behälter ihrer Gemeinde werfen, die extra dafür vorgesehen sind. — Auch das Gerät wurde mit recycelbaren Materialien hergestellt, weshalb es mit diesem Logo versehen ist. Das zeigt an, dass derlei Geräte nicht mit anderem Müll zusammen entsorgt werden sollten. Wenn Sie so handeln, wird das Recycling der Geräte durch den Hersteller unter den best möglichen Bedingungen rea- lisiert, gemäß der europäischen Richtlinie: 2002/96/CE über die Entsorgung von elektrischen und elektronischen Geräten. Setzen Sie sich bitte mit Ihrer Gemeinde oder dem Geschäft in Verbindung, in dem Sie das Gerät erworben haben, um zu erfahren, wo die nächstgelegenen Punkte zur Entsorgung zu nden sind. — Wir bedanken uns bei Ihnen für die Unterstützung für den Schutz der Umwelt.

741 / WAS DER BENUTZER BEACHTEN SOLLTEDE

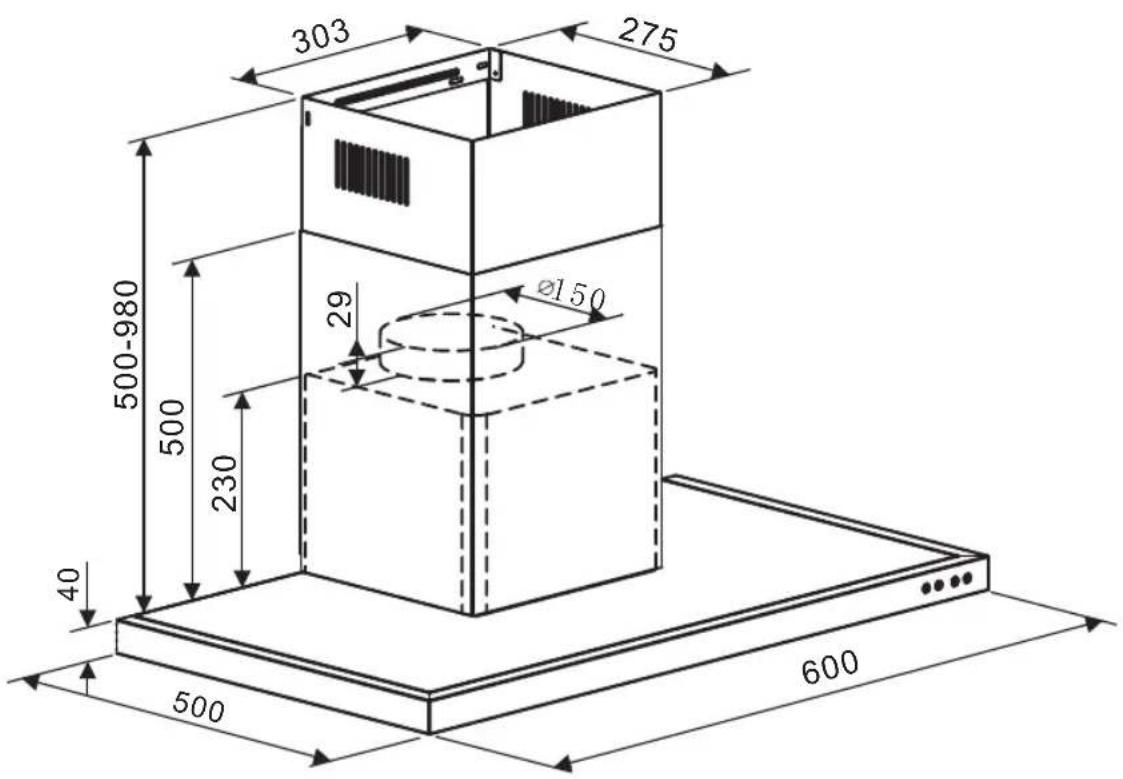

• BESCHREIBUNG DES GERÄTS

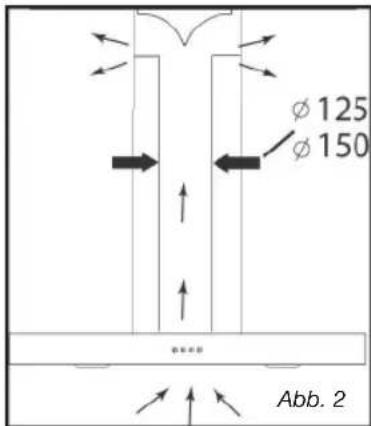

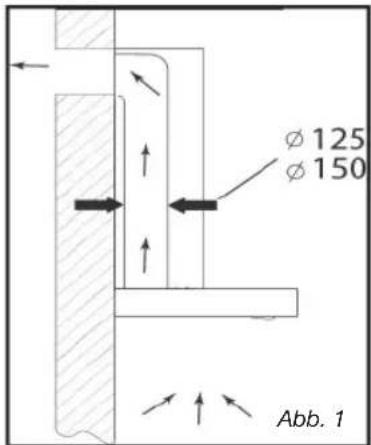

• BENUTZUNG IN DER UMLUFTFUNKTION Wenn Sie über eine Ableitungsmöglichkeit nach außen verfügen (Abb. 1) Ihre Dunstabzugshaube kann über ein Abluftrohr (Ø mindestens 125 mm, emailliert, aus Aluminium oder nicht brennbaren Materialen) an den Abzug angeschlossen werden. Ist der Durchmesser kleiner als 125 mm müssen Sie die Umluftfunktion benutzen. Wenn Sie über keine Ableitungsmöglichkeit nach außen verfügen (Abb. 2) Bei allen unseren Geräten besteht die Möglichkeit, sie in der Umluftfunktion zu betreiben. In diesem Fall setzen Sie einen Aktivkohle lter ein, welcher die Gerüche heraus ltert. (siehe Abschnitt 4: Wechsel des Kohle lters). — Das Gerät muss vom Stromnetz getrennt sein, bevor es angeschlossen wird oder Arbeiten an ihm ausgeführt werden. — Prüfen Sie bitte zunächst, ob die Netzspannung mit der übereinstimmt, die auf dem Typenschild angegeben ist, das sich Inneren der Dunstabzugshaube be ndet. — Wenn der elektrische Anschluss im Raum, in dem die Dunstabzugshaube betrieben wird, Änderungen zum Anschluss des Gerät bedarf, lassen Sie dies von einem quali zierten Elektriker. — Wenn die Dunstabzugshaube mit der Absaugfunktion betrieben wird, schließen Sie es nicht an einen Kamin an, der für die Ausleitung von Verbrennungsrückständen benutzt wird (Heizung, offener Kamin, etc.) oder an eine mechanisch gesteuerte Ventilation. — Die Ableitung, egal welcher Art, darf nicht unterhalb des Dachs oder im Speicher enden. — Bringen Sie die Dunstabzugshaube in einem Sicherheitsabstand von wenigstens 70cm über dem Elektro-, Gas- oder Mischherd an. Abb. 1 Abb. 2

762 / ANSCHLIESSEN DES GERÄTSDE

Achtung Dieses Gerät wird mit einem Stromkabel geliefert (H 05 VVF) mit drei 3 Leitungen von 0,75 mm

(Schutzleiter, Phase und Erdung), das an ein einphasiges Stromnetz mit 220 - 240 V über einen gewöhnlichen Stecker (CEI 60083 ) angeschlossen wird, der nach dem Abschluss der Arbeiten, in Übereinstimmung mit den Installationsnormen, zugänglich sein muss. Wir übernehmen keine Verantwortung im Fall eines Unfalls, der sich wegen einer fehlenden oder falschen Erdung ereignet. Die Installation muss mit einer Sicherung von 10 oder 16 A. abgesichert sein. Wenn das Kabel zur Stromversorgung beschädigt ist, wenden Sie sich sofort an den technischen Kundendienst, um Gefahren zu vermeiden. Achtung Wenn der elektrische Anschluss im Raum geändert werden muss, in dem die Dunstabzugshaube betrieben werden soll, wenden Sie sich an einen qualifi zierten Elektriker. Achtung Wenn Sie eine Anomalie beim Betrieb der Dunstabzugshaube feststellen, schalten Sie das Gerät ab oder trennen Sie die zugehörige Sicherung.

• ELEKTRISCHER ANSCHLUSS Beim Anschließen und bei Arbeiten zur Instandhaltung, muss das Gerät vom Netzstrom getrennt werden und die Sicherungen müssen getrennt oder herausgedreht sein. Der elektrische Anschluss muss vorbereitet sein, bevor das Gerät in das Möbelstück eingesetzt wird. Überprüfen Sie, dass: — die Leistung der Stromzufuhr ausreichend ist, — die Leitungen zur Stromzufuhr in gutem Zustand sind, — der Durchmesser der Kabel entsprechend der Normen für die Installation ist. 77• MONTAGE DER DUNSTABZUGSHAUBE

2 / ANSCHLIESSEN DES GERÄTS DE

Achtung Der Anschluss muss gemäß den gesetzlichen Vorschriften für die Belüftung von Räumen vorgenommen werden. In Frankreich sind diese Vorschriften im DTU

61.1 des CSTB dargelegt. Im Besonderen

darf die abgesaugte Luft nicht in einen Abzug führen, der zur Ableitung von Rauch oder Verbrennungsgase anderer Gas- oder Verbrennungsgeräte benutzt wird. Nicht genutzte Abzüge dürfen nur nach Angaben eines kompetenten Spezialisten genutzt werden. Der minimale Abstand zwischen der Kochzone und des untersten Teils der Dunstabzugshaube muss mindestens 70 cm betragen. Wenn die Anleitung des jeweiligen Herds unter der Dunstabzugshaube einen höheren Abstand als 70 cm vorschreibt, muss dieser eingehalten werden. Befestigung an der Wand:

Zeichnen Sie eine zentrierte Linie auf die Mauer und von der Vertikalen ihres Kochgeräts.

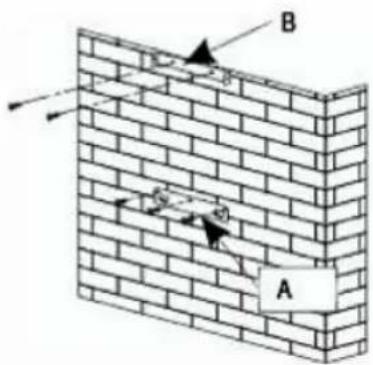

Zeichnen Sie auf die Mauer die 3 Bohrlöcher auf, die Sie benötigen und benutzen Sie dafür die mitgelieferten Halter der Dunstabzugshaube und beachten Sie dabei den empfohlenen Abstand (Teil A der Abb. 1).

Bohren Sie die 3 Löcher von 8 mm an den entsprechenden Stellen und setzen Sie die Dübel ein.

Schrauben Sie den Halter für die Befestigung der Dunstabzugshaube fest und garantieren Sie, dass er vollständig im Wasser ist (Teil A der Abb. 1).

Bevor Sie die Dunstabzugshaube aufhängen, montieren das Rückschlagventil auf den Ausgang des Motors.

Schrauben Sie die dehnbare Hülle (nicht inbegriffen) für die Abluft auf den Ausgang des Motors ohne dabei die Bewegungen des Rückschlagventils zu beeinträchtigen. (Abb. 3).

Setzen Sie den Körper der Dunstabzugshaube auf den Halter mit den dafür vorgesehenen mitgelieferten Schrauben auf (Abb . 2). Abb. 2 Abb. 3 Abb. 1

• Absaugung nach außen

Berechnen Sie die Endhöhe für den U-Halter der Rohrabdeckung (Teil B Abb. 1)

Markieren Sie die 2 Löcher am richtigen Ort.

Bohren Sie die beiden Löcher mit 8 mm und schrauben Sie den Halte ansch der Rohrabdeckung an und achten Sie dabei, dass die Achse zur Dunstabzugshaube korrekt ist (Teil B Abb.1)

Schrauben Sie die ache Gabel an die hintere untere Seite der Rohrabdeckung.

Setzen Sie die beiden Teile der Rohrabdeckung auf die Dunstabzugshaube (Abb. 5).

Schließen Sie die Hülle des Luftausgangs außen an.

Führen Sie den elektrischen Anschluss der Dunstabzugshaube mit dem Stromkabel durch.

Führen Sie das obere Teil der Rohrabdeckung bis zum höchsten Punkt und befestigen Sie sie an der Gabel über die Schrauben. Abb. 6 Abb. 5 Abb. 4 Abb. 3

Berechnen Sie die Endhöhe für den Halter der Rohrabdeckung.

Markieren Sie die 2 Löcher am richtigen Ort.

Bohren Sie die beiden Löcher mit 8 mm und schrauben Sie den Halte ansch des Rohrhalters an und achten Sie dabei, dass die Achse zur Dunstabzugshaube korrekt ist.

Schrauben Sie die ache Gabel an die hintere unteres Seite der Rohrabdeckung.

Setzen Sie die beiden Teile der Rohrabdeckung auf die Dunstabzugshaube. (Abb. 5)

Schließen Sie die Hülle des Luftausgangs außen an.

Führen Sie den elektrischen Anschluss der Dunstabzugshaube mit dem Stromkabel durch.

Führen Sie das obere Teil der Rohrabdeckung bis zum höchsten Punkt und befestigen Sie sie an der Gabel über die Schrauben. Abb. 8 Abb. 6 Abb. 5 Abb. 4 Achtung Benutzen Sie kein Werkzeug, um den Schutzfi lm abzuziehen. Hinweis Um die optimale Leistung des Geräts zu gewährleisten, raten wird Ihnen, es an einen Anschluss mit einem Durchmesser von 150 mm anzuschließen (nicht mitgeliefert). Beschränken Sie so weit wie möglich den Einsatz von Winkeln und die Gesamtlänge. Wenn die Dunstabzugshaube im Abluftbetrieb benutzt wird, müssen Sie sich darüber versichern, dass genug Luft zugeführt wird, damit kein Unterdruck im Raum entsteht.

803 / BENUTZUNG DES GERÄTSDE

• BESCHREIBUNG DER STEUERUNG

1. Wenn der Knopf Stopp gedrückt wird,

wird der Motor gestoppt.

2. Wenn der Knopf Low (niedrig) gedrückt

wird, wird ein Tonsignal ertönen und der Motor mit niedriger Geschwindigkeit arbeiten.

3. Wenn der Knopf Mid (miittel) gedrückt

wird, wird ein Tonsignal ertönen und der Motor mit mittlerer Geschwindigkeit arbeiten.

4. Wenn der Knopf High (hoch) gedrückt

wird, wird ein Tonsignal ertönen und der Motor mit hoher Geschwindigkeit arbeiten.

5. Wird der Knopf Light (Licht) gedrückt,

werden die beiden Lampen angeschaltet. Drücken Sie ihn erneut, wird das Licht abgeschaltet. 814 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS DE

• REINIGUNG DER MODULFILTER

• WECHSEL DES KOHLEFILTERS (optional) Sie müssen nach jeweils 30 Betriebstunden oder nach etwa einem Monat (minimal) gereinigt werden.

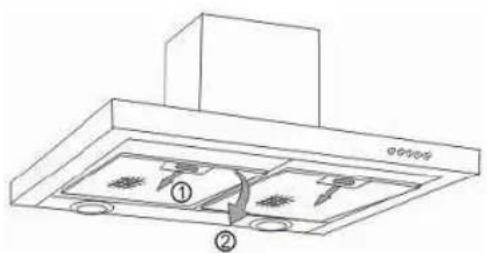

• Demontage des Modulfi lters — Drehen Sie den Griff am Modul lter. — Kippen Sie den Modul lter nach unten weg. Sie müssen ihn jeweils nach 120 Betriebstunden wechseln. — Entnehmen Sie die übrigen Modul lter — Drehen Sie den Kohle lter, um ihn herausnehmen zu können. — Führen Sie den Vorgang in umgekehrter Reihenfolge durch, um einen neuen Filter einzusetzen. — Setzen Sie danach die übrigen Modul lter wieder ein. Achtung Trennen Sie das Gerät stets von der Stromversorgung, bevor Sie eine Arbeit zur Wartung oder Reinigung vornehmen. Eine periodische Instandhaltung ist eine Garantie für einen guten Betrieb, eine gute Leistung und eine lange Laufzeit. Achtung Wenn Sie den Anweisungen zur Reinigung des Geräts und der Filter nicht nachkommen, kann das zu Bränden führen. Halten Sie strikt die Anweisungen zur Instandhaltung ein. SchlieBen Öffnen

824 / REINIGUNG UND INSTANDHALTUNG DES GERÄTSDE

• REINIGUNG DER OBERFLÄCHEN AUßEN

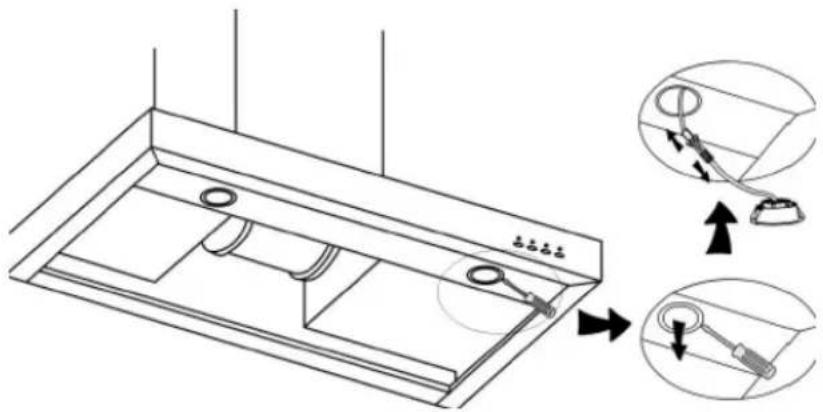

• LAMPE AUSTAUSCHEN Zur äußerlichen Reinigung der Dunstabzugshaube benutzen Sie Wasser und Seife. Benutzen Sie keine Cremes zum Spülen, noch kratzende Reiniger, Schwämme oder Bürsten. Trocknen Sie mit einem feuchten und weichen Lappen nach. Modell mit LED — Nehmen Sie die Fassung heraus — Ersetzen Sie die LED. — Setzen Sie die Gruppe wieder ein, indem Sie in umgekehrter Reihenfolge vorgehen. Achtung Bevor Sie irgendeine Arbeit an der Dunstabzugshaube verrichten, schalten Sie den Strom ab, ziehen den Netzstecker oder trennen die Sicherung. 834 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS DE

• INSTANDHALTUNG DES GERÄTS

Die Kenntnisse und die Erfahrung von Fachleuten im Dienst von Privatpersonen.

WARTUNG WAS ZU TUN IST

ZUM GEBRAUCH Gehäuse und Zubehör Modulfi lter Aktivkohlefi lter Benutzen Sie niemals metallische Schwämme, kratzende Reiniger oder zu harte Bürsten. Dieser Filter hält den fetten Dampf und den Staub zurück. Es ist das Element, das ganz wesentlich die Wirksamkeit der Dunstabzugshaube garantiert. Wenn es schwer lösliche Flecken gibt, benutzen Sie einen nicht kratzenden Reiniger und spülen Sie mit klarem Wasser nach. Dieser Filter fi ltert die Gerüche und er muss wenigstens ein Mal im Jahr, je nach Nutzung, gewechselt werden. Bestellen Sie diese Filter bei ihrem Händler (mit den Referenzen, die auf der Typenplakette fi nden, die sich im Inneren der Dunstabzugshaube befi ndet) und notieren Sie das Datum des Tauschs. Um das Gehäuse und das Auge zur Beleuchtung zu reinigen, benutzen Sie nur kommerzielle Reiniger, die in Wasser verdünnt werde und spülen Sie danach mit Wasser nach und trocknen Sie mit einem weichen Lappen nach. Reinigen Sie ihn mit einem kommerziellen Reiniger, spülen Sie mit reichlich Wasser nach und trocknen Sie ihn ab. Die Reinigung kann aufrecht stehend in der Spüle vorgenommen werden. (Bringen Sie ihn nicht mit schmutzigem Geschirr oder mit Silberbesteck in Kontakt). Achtung Bevor Sie irgendeine Arbeit an der Dunstabzugshaube verrichten, schalten Sie den Strom ab, ziehen den Netzstecker oder trennen die Sicherung.

845 / ANOMALIEN IM BETRIEBDE

SYMPTOME LÖSUNGEN Die Dunstabzugshaube funktioniert nicht ... Die Leistung der Dunstabzugshaube ist unzureichend. Die Dunstabzugshaube hat sich im Betrieb abgeschaltet. Überprüfen Sie, dass:

• der Strom nicht abgestellt wurde.

• eine Geschwindigkeit zum Betrieb gewählt wurde. Stellen Sie sicher, dass:

• Die gewählte Motordrehzahl ist für die ausreichende Menge von Rauch und Dämpfen gelöscht werden.

• Die Küche ist ausreichend belüftet, damit für Frischluftzufuhr.

• Die Kohlenstoff-Filter nicht getragen wird (Haube Betriebssystem im Recycling-Modus). Überprüfen Sie, dass:

• der Strom nicht abgestellt wurde.

• der automatische Schutztrennschalter nicht ausgelöst wurde.

856 / TECHNISCHER KUNDENDIENST DE

Die Arbeiten, die an dem Gerät ausgeführt werden, müssen durchgeführt werden von: — dem Händler — oder von einem von der Marke autorisiertem und quali zierten Fachmann. Bei Anrufen geben Sie bitte stets die gesamten Referenzdaten an (Modell, Typ und Serienummer). Diese Daten nden sich auf dem Typenschild des Geräts. 86Das Gerät entspricht den Bestimmungen der delegierten Verordnungen 65/2014 und 66/2014 der Europäischen Kommission zum Ökodesign und zur Energieauszeichnung von Dunstabzugshauben.

Informationen zum Ökodesgin / Technisches ProduktdatenblattDE Symbol Wert Einheit Marke Modellnummer Jährlicher Energieverbrauch AEC 56,1 kWh/annum Energieeffizienzindex EEi 62,5

Strömungsdynamikeffizienzindex FDE 24,3

Beleuchtungseffizienzindex LE 30,4

Fettfiltereffizienz GFE 77,2

Zeiterhöhungsfaktor f 1,1

Maximaler volumetrischer Luftdurchsatz der Dunstabzugshaube

Volumetrischer Luftdurchsatz bei bestem Effizienzpunkt

Statischer Druck bei bestem Effizienzpunkt

Leistungsaufnahme bei bestem Effizienzpunkt

Nenn-Leistungsaufnahme des Beleuchtungssystems

Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems

Lux/W Leistungsaufnahme wenn ausgeschaltet

Leistungsaufnahme im Stand-by-Modus

Volumetrischer Luftdurchsatz bei höchster Schaltstufe im Normalmodus

Volumetrischer Luftdurchsatz bei niedrigster Schaltstufe im Normalmodus

Volumetrischer Luftdurchsatz im Intensiv-/Boost-Modus

Schallemission bei höchster Schaltstufe im Normalmodus

dB(L WA) Schallemission bei niedrigster Schaltstufe im Normalmodus

dB(L WA) Schallemission im Intensiv-/Boost-Modus

Bild. 4 Bild. 6 Bild.5 Bild.3

Bild. 3 Bild. 8 Bild. 6 Bild.5
