Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions (L x P x H)	90 cm x 50 cm x 70 cm
Débit d'air	600 m³/h
Niveaux de puissance	3 niveaux de puissance
Éclairage	LED intégré
Filtre à graisse	Filtres métalliques lavables
Mode de fonctionnement	Extraction ou recyclage
Installation	Murale
Niveau sonore	65 dB(A) à la puissance maximale
Consommation électrique	220-240 V, 50 Hz
Poids	15 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - AD1515X BRANDT

Comment nettoyer le filtre de ma hotte BRANDT AD1515X ?

Pour nettoyer le filtre, retirez-le de la hotte et plongez-le dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez-le ensuite à l'eau claire et laissez-le sécher complètement avant de le remettre en place.

Pourquoi ma hotte ne s'allume-t-elle pas ?

Vérifiez que la hotte est correctement branchée à une prise de courant fonctionnelle. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez le service après-vente.

Quel est le niveau sonore de la hotte BRANDT AD1515X ?

Le niveau sonore de la hotte BRANDT AD1515X est de 60 dB à la vitesse maximale, ce qui est standard pour ce type d'appareil.

Comment régler la vitesse de la hotte ?

Utilisez les boutons de commande situés sur le panneau avant de la hotte pour sélectionner la vitesse désirée. Il y a généralement plusieurs niveaux de puissance disponibles.

La hotte fait-elle des bruits étranges, que faire ?

Des bruits étranges peuvent indiquer un problème avec le moteur ou que des objets obstruent le ventilateur. Vérifiez si des débris sont présents et, si le bruit persiste, contactez un technicien.

Comment installer la hotte BRANDT AD1515X ?

Pour installer la hotte, suivez le manuel d'installation fourni. Assurez-vous de respecter les distances minimales recommandées entre la hotte et la plaque de cuisson.

Quel type de filtre dois-je utiliser pour ma hotte ?

La hotte BRANDT AD1515X utilise des filtres à charbon pour le mode recyclage et des filtres métalliques pour le mode évacuation. Assurez-vous de choisir le bon type selon votre installation.

À quelle fréquence dois-je changer le filtre à charbon ?

Il est recommandé de changer le filtre à charbon tous les 3 à 6 mois, selon la fréquence d'utilisation de la hotte.

Ma hotte ne semble pas aspirer efficacement, que dois-je faire ?

Vérifiez que le filtre n'est pas obstrué et qu'il est propre. Assurez-vous également que la hotte est installée à la bonne hauteur par rapport à la plaque de cuisson.

MODE D'EMPLOI AD1515X BRANDT

dB(LWA) BrandtFR 34 Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifi cations liées à leur évolution. Important : Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d’installation et d’utilisation afi n de vous familiariser plus rapidement avec son fonctionnement.

• Raccordement électrique _____________________________________ 33

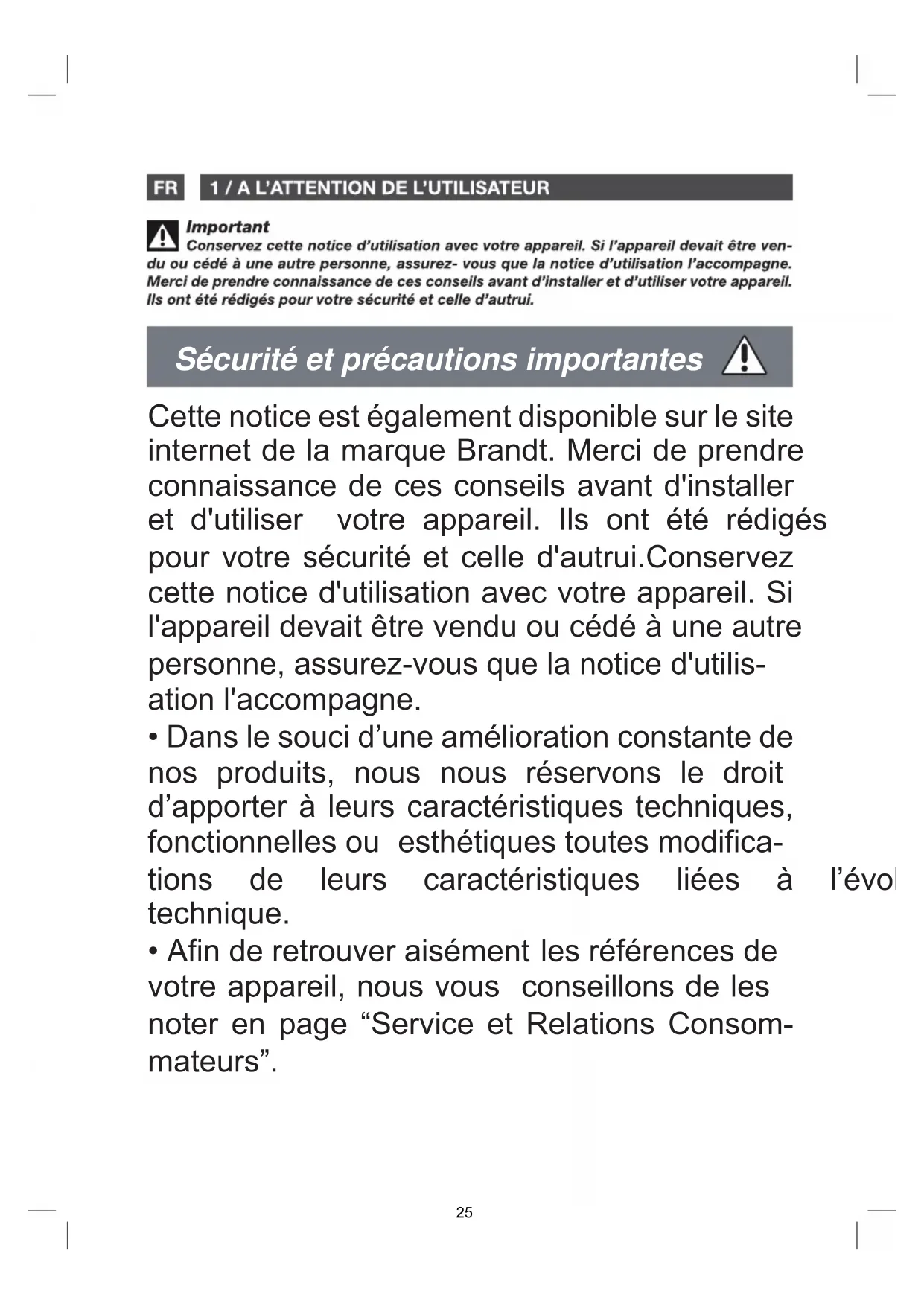

• Relations consommateurs ____________________________________ 42 24Sécurité et précautions importantes Cette notice est également disponible sur le site internet de la marque Brandt. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilis- ation l'accompagne.

• Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifica- tions de leurs caractéristiques liées à l’évolution technique.

• Afin de retrouver aisément les références de votre appareil, nous vous conseillons de les noter en page “Service et Relations Consom- mateurs”. 25Précautions importantes 1 / A L’ATTENTION DE L’UTILISATEUR FR

• Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. Ne l'utilisez pas à des fins commerciales ou indus- trielles ou pour d'autres buts que celui pour lequel il a été conçu.

• A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.

• Cet appareil peut être utilisé par des enfants d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles, ou mentales réduites ou dénuées d’expérience ou de con- naissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par les enfants sans surveillance.

• Attention : Les parties accessibles de cet ap- pareil peuvent devenir chaudes lorsqu’il est utilisé avec des appareils de cuisson. 26Risques électriques

• Avant d’accéder aux bornes de raccordement, tous les circuits d’alimentation doivent être dé- connectés. Si le câble d’alimentation est endo - magé, il doit être remplacé par le fabricant, son service après-vente ou une personne de quali- fication similaire afin d’éviter un danger.

• La déconnexion peut être obtenue en prévoy- ant une fiche de prise de courant accessible ou en incorporant un interrupteur dans les canalis- ations fixes conformément aux règles d’installa- tion.

• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

• Les réparations doivent être exclusivement effectuées par un spécialiste agréé.

• Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien.

• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique). Risques d’asphyxie

• Les réglementations concernant l’évacuation de l’air doivent être respectées. L’air ne doit pas être envoyé dans un conduit utilisé pour 27évacuer les fumées d’appareils utilisant du gaz ou un autre combustible (ne s’applique pas aux appareils qui renvoient uniquement l’air dans la pièce).

• Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est utili - sée simultanément avec des appareils utilisant du gaz ou un autre combustible (ne s’applique pas aux appareils qui renvoient uniquement l’air dans la pièce). Risques d’incendie

• Il est interdit de flamber des aliments ou de faire fonctionner des foyers gaz sans récipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil).

• Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute tempéra-- ture peuvent prendre feu.

• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.

• Le fonctionnement au dessus d'un foyer à combustible (bois, charbon…) n'est pas

• Lorsque la hotte de cuisine est placée au dessus d’un appareil à gaz, la distance mini- male entre le dessus de la table et le dessous de la hotte doit être d’au moins 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte. 291 / A L’ATTENTION DE L’UTILISATEUR FR Attention L’installation est réservée aux installateurs et techniciens qualifi és. Attention Avant la première utilisation du fi ltre cassette, retirez le fi lm de protection.

• RESPECT DE L’ENVIRONNEMENT — Les matériaux d’emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l’environnement en les déposant dans les conteneurs municipaux prévus à cet effet. — Votre appareil contient également de nombreux matériaux recyclables. Il est donc mar- qué de ce logo a n de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d’autres déchets. Le recyclage des appareils qu’organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformé- ment à la directive européenne 2002/96/CE sur les déchets d’équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile. — Nous vous remercions pour votre collaboration à la protection de l’environnement.

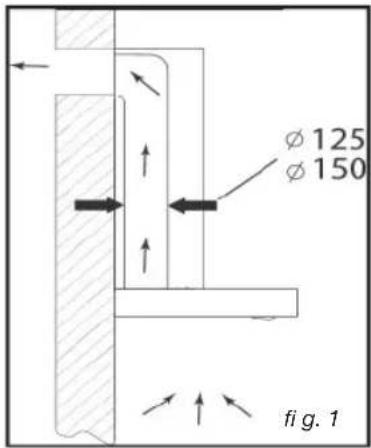

• UTILISATION EN VERSION RECYCLAGE Vous possédez une sortie vers l’extérieur (fi g. 1) Votre hotte peut être raccordée sur celle-ci par l’intermédaire d’une gaine d’évacuation (minimum Ø 125 mm, émaillée, en alu, exible ou en matière inin ammable). Si votre gaine est inférieure à 125 mm de diamètre, passez obligatoirement en mode recyclage. Vous ne possédez pas de sortie vers l’extérieur (fi g. 2) Tous nos appareils ont la possibilité de fonctionner en mode recyclage. Dans ce cas, ajoutez un ltre à charbon actif qui retiendra les odeurs. (voir Chapitre 4: Changement du ltre charbon) — L’appareil doit être débranché pendant l’installation ou dans l’éventualité d’une intervention. — Véri ez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l’intérieur de la hotte. — Si l’installation électrique de votre habitation nécessite une modi cation pour le branchement de votre appareil, faites appel à un électricien quali é. — Si la hotte est utilisée en version évacuation, ne raccordez pas l’appareil à un conduit d’évacuation de fumées de combustion (chaudière, cheminée, etc…) ou à une VMC (ventilation mécanique contrôlée. — Le conduit d’évacuation, quel qu’il soit ne doit pas déboucher dans les combles. — Installez la hotte à une distance de sécurité d’au moins 70cm d’un plan de cuisson électrique, gaz ou mixte. fi g. 1 fi g. 2

322 / INSTALLATION DE VOTRE APPAREILFR

Attention Este aparato se suministra con un cable Cet appareil est livré avec un câble d’alimentation H 05 VVF à 3 conducteurs de 0,75 mm

(neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l’intermédiaire d’une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d’installation. Notre responsabilité ne saurait être engagée en cas d’accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d’alimentation est endommagé, faites appel au service aprèsvente afi n d’éviter un danger. Attention Si l’installation électrique de votre habitation nécessite une modifi cation pour le branchement de votre appareil, faites appel à un électricien qualifi é. Attention Si la hotte présente une quelconque anomalie, débranchez l’appareil ou enlevez le fusible correspondant à la ligne de branchement de l’appareil.

• RACCORDEMENT ELECTRIQUE Lors de l’installation et des opérations d’entretien, l’appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés. Le raccordement électrique est à réaliser avant la mise en place de l’appareil dans le meuble. Véri ez que: — la puissance de l’installation est suf sante, — les lignes d’alimentation sont en bon état — le diamètre des ls est conforme aux règles d’installation.

Attention L’installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l’air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d’appareils utilisant du gaz ou autre combustible. L’utilisation de conduits désaffectés ne peut se faire qu’après accord d’un spécialiste compétent. La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte doit être de 70 cm. au minimum. Si les instructions de la table de cuisson installée sous la hotte spéci ent une distance plus grande que 70 cm, celle-ci doit être prise en compte. Fixation au mur : — Tracez une ligne sur le mur, centré et à la verticale de votre plan de cuisson. — Tracez sur le mur les 3 trous que vous devez percer en utilisant le crochet de suspension de la hotte fourni et en respectant la distance conseillée (pièce A g. 1). — Percez les 3 trous de 8mm à l’emplacement adéquat et insérez les chevilles. — Avant de raccorder la hotte, monter le clapet anti-retour sur la sortie moteur. — Fixez le support de xation de la hotte en veillant à ce qu’il soit parfaitement de niveau (pièce A g. 1). — Fixez la gaine extensible d’évacuation (non fournie) sur la sortie moteur sans gêner le mouvement du clapet anti-retour ( g. 3). — Posez et xez le corps de la hotte sur ce support avec les vis prévues en dotation ( g. 2). Fig. 2 Fig. 3 Fig. 1

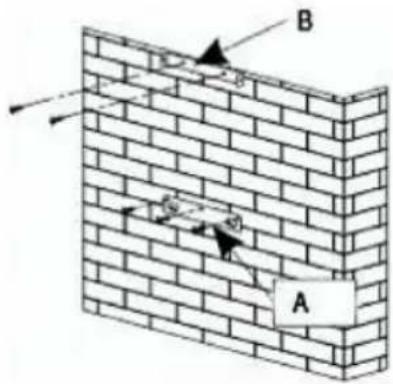

• Evacuation extérieure — Calculez la hauteur nale pour xer l’étrier en U de support de la cheminée (pièce B g. 1). — Tracez les 2 trous à l’endroit adapté. — Percez les 2 trous de 8mm et xez l’étrier de support de la cheminée en faisant attention qu’il soit bien dans l’axe de la hotte (pièce B g. 1). — Fixez l’étrier plat à l’arrière de la cheminée inférieure. — Posez les 2 cheminées sur la hotte ( g. 5). — Raccordez la gaine à la sortie de l’air vers l’extérieur. — Effectuez le raccordement électrique de la hotte au moyen du câble d’alimentation. — Soulever la cheminée supérieure jusqu’au plafond et la xer à l’étrier à l’aide des vis. Fig. 6 Fig. 5 Fig. 4 Fig. 3

352 / INSTALLATION DE VOTRE APPAREIL FR

• Recyclage — Calculez la hauteur nale pour xer l’étrier de support de la cheminée. — Tracez les 2 trous à l’endroit adapté. — Percez les 2 trous de 8mm et xez l’étrier de support de la cheminée en faisant attention qu’il soit bien dans l’axe de la hotte. — Fixez l’étrier plat à l’arrière de la cheminée inférieure. — Installer l’adaptateur de gaine sur le dé ecteur ( g. 8). — Raccordez la gaine extensible au dé ecteur. — Posez la cheminée composée de 2 parties sur la hotte ( g. 5). — Installer le dé ecteur ( g. 8) dans la cheminée supérieure au niveau des ouïes d’aération ( g. 6). — Effectuez le raccordement électrique de la hotte au moyen du câble d’alimentation. — Soulevez la cheminée supérieure jusqu’au plafond et la xer à l’étrier à l’aide des 2 vis. Fig. 8 Fig. 6 Fig. 5 Fig. 4 Attention Ne pas utiliser d’outils pour enlever le fi lm de protection transperant sur les parois. Conseil Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d’assurer une arrivée d’air frais suffi sante pour éviter de mettre la pièce en dépression.

1. Appuyez sur la touche stop et le moteur

2. Appuyez sur le bouton basse vitesse,

l’avertisseur sonore retentit une fois et le moteur tourne à basse vitesse.

3. Appuyez sur le bouton moyenne vitesse,

l’avertisseur sonore retentit une fois et le moteur tourne à moyenne vitesse.

4. Appuyez sur le bouton vitesse rapide,

l’avertisseur sonore retentit une fois et le moteur tourne à vitesse rapide.

5. Appuyez sur le bouton éclairage et les

deux lampes s’allument. Appuyez à nouveau et elles s’éteignent. 374 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL FR

• NETTOYAGE DES FILTRES CASSETTES

• CHANGEMENT DU FILTRE CHARBON Ils doivent être nettoyés toutes les 30 heures d’utilisation environ ou une fois par mois minimum.

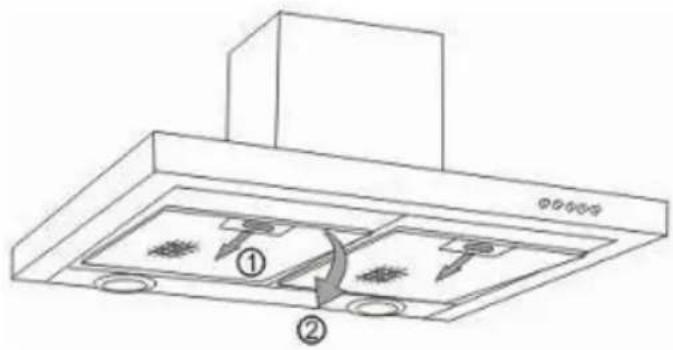

• Démontage du fi ltre cassette — Pivotez la poignée intégrée du ltre cassette. — Basculez le ltre cassette vers le bas. Remplacez-le toutes les 120 heures d’utilisation environ. — Retirez les ltres cassettes. — Tourner le ltre charbon pour le retirer. — Faire l’opération inverse pour remettre un nouveau ltre. — Remettre les ltres cassettes. Attention Débranchez l’appareil avant de procéder à l’entretien et au nettoyage de l’appareil. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité. Attention Le non-respect des instructions de nettoyage de l’appareil et des fi ltres peut occasionner des incendies. Veuillez respecter strictement les consignes d’entretien. Ouvert Fermé 38394 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL FR

L’expertise des professionnels au service des particuliers

ENTRETIEN... COMMENT PROCEDER ? PRODUITS/ACCESSOIRES A UTILISER Enveloppe et accessoires Filtre cassette Filtre charbon actif N’utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures. Ce fi ltre retient les vapeurs grasses et les poussières. Il est l’élément assurant une part importante de l’effi cacité de votre hotte. Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l’eau claire. Ce fi ltre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation. Commandez ces fi ltres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l’intérieur de la hotte) et notez la date de changement. Pour nettoyer la carrosserie et le hublot d’éclairage, utilisez exclusivement des nettoyants ménagers du commerce dilués dans de l’eau, puis rincez à l’eau claire et essuyez avec un chiffon doux. Avec un nettoyant ménager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pas mettre en contact avec de la vaisselle sale ou des couverts en argent). Attention Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

405 / ANOMALIES DE FONCTIONNEMENTFR

SYMPTOMES SOLUTIONS La hotte ne fonctionne pas... La hotte a un rendement insuffi sant... La hotte s’est arrêtée au cours du fonctionnement Vérifi ez que:

• il n’y a pas de coupure de courant.

• une vitesse a été effectivement sélectionnée. Vérifi ez que:

• la vitesse moteur sélectionnée est suffi sante pour la quantité de fumée et de vapeur dégagée.

• la cuisine est suffi samment aérée pour permettre une prise d’air.

• le fi ltre à charbon n’est pas usagé (hotte en version recyclage). Vérifi ez que:

• il n’y a pas de coupure de courant.

• le dispositif à coupure omnipolaire ne s’est pas enclenché.

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez: consulter notre site : www.brandt.fr

nous écrire à l’adresse postale suivante : Service Consommateurs BRANDT 5 avenue des Béthunes

nous appeler du lundi au vendredi de 8h30 à 18h00 au :

Service fourni par Brandt France, S.A.S. au capital social de 100.000.000 euros RCS Nanterre 801 250 531

Les éventuelles interventions sur votre appareil doivent être effe ctuées par un professionnel qualifié dépositaire de la marque. Lors de votre app el, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.

B : Référence commerciale C : Référence service H : Numéro de série Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :

Pièces d’origine : Lors d’une intervention, demandez l’utilisation exclusive de pièces détachées certifiées d’origine.Cet appareil est conforme aux règlements délégués (UE) 65/2014 et 66/2014 de la Commission Européenne, concernant les exigences d’écoconception et d’étiquetage énergétique des hottes domestiques.

Information Eco Design / Fiche technique produitFR Symbole Valeur Unité Marque Référence du produit Consommation annuelle d’énergie AEC 56,1 kWh/annum Index d’efficacité énergétique EEi 62,5

Index d’efficacité fluidodynamique FDE 24,3

Index d’efficacité lumineuse

Index d’efficacité de filtration GFE 77,2

Facteur d’accroissement dans le temps

Débit d’air maximum de la hotte

Débit d’air au point de rendement maximal

Pression d’air au point de rendement maximal

Consommation d’énergie au point de rendement maximal

Consommation d’énergie du système d’éclairage

Eclairement moyen du système d’éclairage

Lux/W Consommation d’énergie à l'arrêt

Consommation d’énergie en veille

Débit d'air à la vitesse maximale en usage normal - 586,3

Débit d'air à la vitesse minimale en usage normal - 360,2

Débit d'air en mode intensif ou boost -

Emission acoustique à la vitesse maximale en usage normal -

dB(L WA) Emission acoustique à la vitesse minimale en usage normal -

dB(L WA) Emission acoustique en mode intensif -
