BRUGSANVISNING AD1515X BRANDT

dB(LWA) Brandt AD1515X 108DK Som en del af vores forpligtelse til løbende at forbedre vores produkter, forbeholder vi os retten til at foretage ændringer på dem på baggrund af tekniske fremskridt i forhold til deres tekniske og funktionelle egenskaber og udseende. Vigtigt: Inden du installerer og bruger dette apparat, skal denne Installations- og brugsvejledning læses grundigt, hvilket tillader dig hurtigt at blive bekendt med apparatets virkemåde.

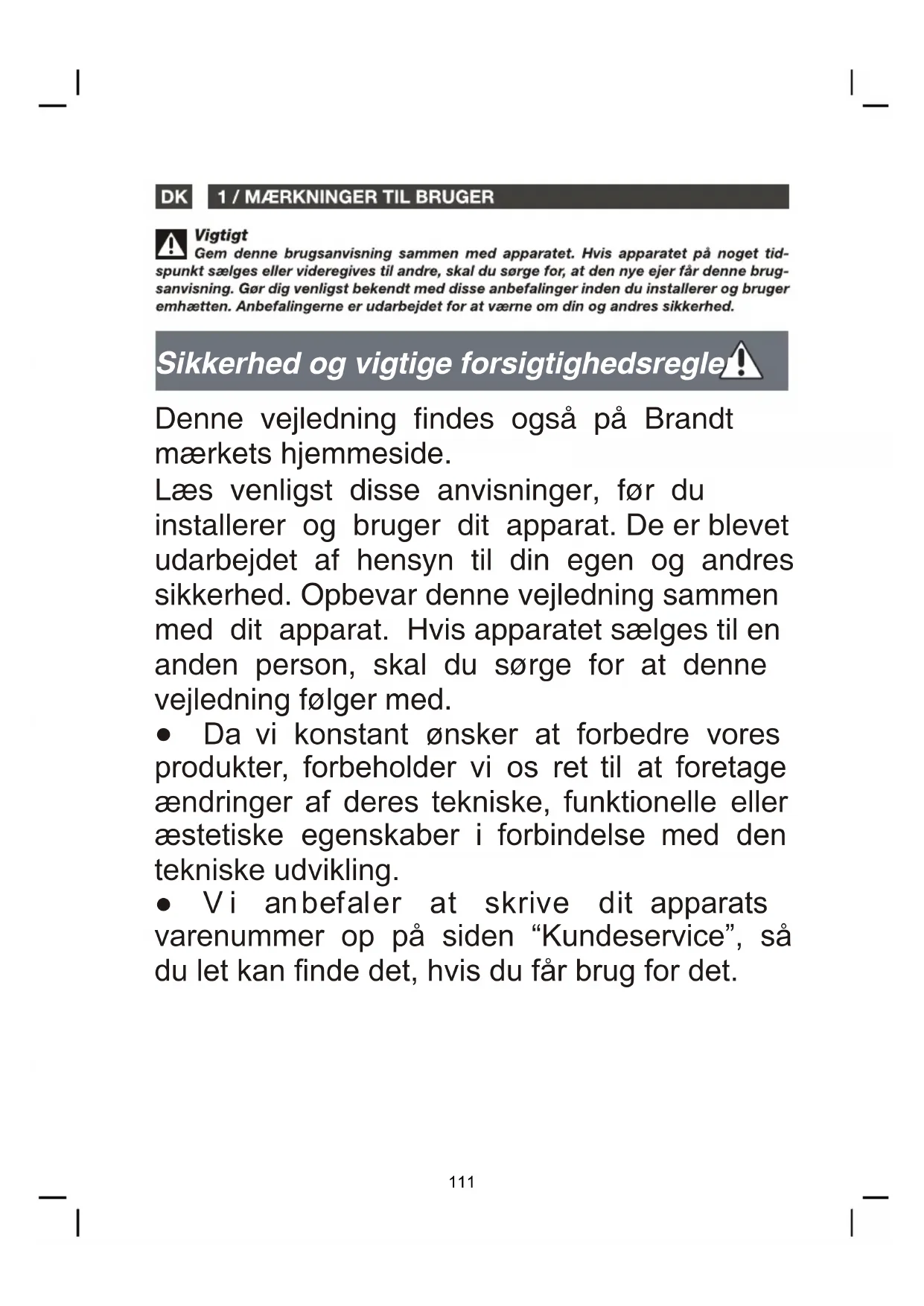

109Sikkerhed og vigtige forsigtighedsregler Denne vejledning findes også på Brandt mærkets hjemmeside. Læs venligst disse anvisninger, før du installerer og bruger dit apparat. De er blevet udarbejdet af hensyn til din egen og andres sikkerhed. Opbevar denne vejledning sammen med dit apparat. Hvis apparatet sælges til en anden person, skal du sørge for at denne vejledning følger med.

vi konstant ønsker at forbedre vores produkter

deres tekniske, funktionelle eller æstetiske egenskaber

forbindelse med den tekniske udvikling. ● V

apparats varenummer op på siden “Kundeservice”, så du let kan finde det, hvis du får brug for det. 111Vigtige forsigtighedsregler Dette apparat er designet til at blive brugt i en almindelig husholdning. Det må ikke anvendes til en erhvervsmæssig eller industriel brug eller til andre formål end det, det er beregnet til. ● Når dette apparat modtages, skal det straks pakkes ud. Kontroller apparatets generelle fremtoning. Formuler eventuelle forbehold skriftligt på fragtsedlen og behold et eksemplar af den.

Dette apparat kan bruges af børn på mindst

nde kendskab, hvis de er under korrekt opsyn eller hvis de har modtaget instrukser om sikker brug af apparat og hvis der er taget højde for de risici, de udsætter sig for. Børn må ikke lege med apparatet. Brugerens rengøring og vedligeholdelse af apparatet må ikke udføres af børn uden opsyn. OBS: De dele, der er tilgængelige på denne emhætte, kan blive meget varme, når emhætten bruges over et komfur.

112Elektriske risici ● Alle strømkredsløb skal afbrydes, før man får adgang til tilslutningsklemmerne. Hvis el-kablet er beskadiget, skal det udskiftes af producenten, dennes eftersalgsservice eller

person med lignende kvalificering for at undgå enhver fare. ● For at afbryde strømmen kan man forudse at tilslutte apparatet ved en tilgængelig stikkontakt eller indskyde en afbryder i kredsløbet i overensstemmelse med installationsreglerne. ● Forsøg ikke at ændre eller foretag ikke ændringer af dette apparats egenskaber. Det kan være farligt for brugeren. ● Reparationer må udelukkende udføres af en autoriseret tekniker. ● Tag altid emhættens stik ud før rengøring eller vedligeholdelse. ● Rengør aldrig apparat ved hjælp af dampspuling eller højtryksspuling (krav i forbindelse med elektrisk sikkerhed). ● For at afbryde strømmen kan man forudse at tilslutte apparatet ved en tilgængelig stikkontakt eller indskyde en afbryder i kredsløbet i overensstemmelse med 113Installationsreglerne. ● Forsøg ikke at ændre eller foretag ikke ændringer af dette apparats egenskaber. Det kan være farligt for brugeren. ● Reparationer må udelukkende udføres af en autoriseret tekniker. ● Tag altid emhættens stik ud før rengøring eller vedligeholdelse. ● Rengør aldrig appara t ved hjælp af dampspuling eller højtryksspuling (krav i forbindelse med elektrisk sikkerhed). Risiko for kvælning ● Bestemmelserne vedrørende udledning af luft skal overholdes. Luften må ikke føres ind i kanaler, der bruges til at udlede røg fra apparater, som fungerer med gas eller et andet brændstof (gælder ikke for apparater, som udelukkende fører luften tilbage i rummet). ● Der skal forudses passende ventilation af rummet, når en emhætte bruges samtidig med apparater, der fungerer med gas eller et andet brændstof (gælder ikke for apparater, som udelukkende fører luften tilbage i rummet). 114Risiko for antændelse ● Det er forbudt at flambere fødevarer eller lade gasblus fungere under emhætten uden gryde eller pande (flammerne, som suges op, risikerer at beskadige apparatet). ● Hvis der laves friturestegninger under emhætten, skal det ske under konstant opsyn. Meget varm olie og fedt kan antænde. ● Overhold intervallerne mellem rengøring og udskiftning af filtre. Ophobning af fedtdepoter indebærer en risiko for antændelse. ● Det er ikke tilladt at bruge emhætten ovenover et ildsted (træ, kul m.m.). ● Når emhætten er placeret ovenover et gaskomfur, skal den minimale afstand mellem komfurets overflade og den nederste del af emhætten være på mindst 70 cm. Hvis brugsanvisningen til det installerede komfur under emhætten specificerer en større afstand end 70 cm, skal denne afstand overholdes.

• MILJØBESKYTTELSE — Dette apparats emballagemateriale er genbrugeligt. Hjælp med at genbruge det og beskyt miljøet ved at a evere det på et kommunalt genbrugscenter til dette formål. — En stor del af apparatets materiale er også genbrugeligt. Det er mærket med denne etiket for at indikere de brugte dele af apparatet, som ikke bør blandes med andet affald. Således vil genanvendelsen af apparatet, der organiseres af fabrikanten, blive udført under de bedst mulige forhold, i henhold til EU-direktivet 2002/96/EF om Affald af elektrisk og elektronisk udstyr. Kontakt din kommune eller din forhandler for at blive oplyst om genbrugscentraler i nærheden af, hvor du bor. — Vi takker dig for, at du gør dit til at beskytte miljøet.

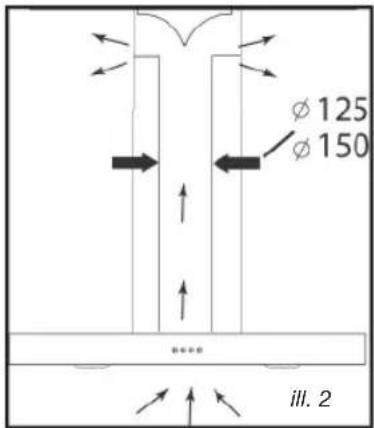

• BRUG MED RECIRKULERINGSVERSIONEN Hvis du har et udtag til det fri (Ill. 1) Kan emhætten tilsluttes dette udtag med et aftræksrør (diameter på mindst Ø mm, som er emaljeret, af aluminium, eksibelt eller lavet af ubrændbart materiale). Hvis aftrækskanalen er mindre end 125 mm i diameter, skal du bruge recirkuleringsversionen. Hvis du ikke har et udtag til det fri (ill. 2) Kan alle apparaterne bruges med recirkuleringsversionen. I så fald skal du påsætte et aktivt kul lter, som vil holde på lugte. (Se kapitel 4: Udskiftning af kul ltret.) — Dette apparats stik skal være taget ud af stikkontakten under installation, samt når der udføres reparationer og vedligeholdelse. — Du skal sikre dig at nettets spænding svarer til spændingen på indenti kationsskilt, som ndes på indersiden af emhætten. — Hvis el-installationerne i din bolig kræver nogen form for ændringer for at kunne tilslutte apparatet, skal du tilkalde en professionel elektriker. — Hvis emhættens bruges med udsugningsversionen, må apparatet ikke tilsluttes en afktrækskanal til brændbare gasser (fyrkedel, storsten, osv) eller til et kontrolleret mekanisk ventileringssystem. — Aftrækskanalen må under ingen omstændigheder udledes til et loftsrum. — Installer emhætten med en forsvarlig afstand på mindst 70 cm fra et elektrisk kogeblus, et gaskogeblus eller et kombineret kogeblus. ill. 1 ill. 2

ledere (nul, fase og jord). Det skal tilsluttes el-nettet (som skal have en spænding på 220-240 V) via et godkendt strømudtag, som skal være tilgængeligt efter installationen i henhold til retningslinjerne for installation. Fabrikanten kan ikke stilles til ansvar for eventuelle ulykker forårsaget af en ikke-eksisterende, defekt eller forkert jordledning. Sikringen til installationen skal være på 10 eller 16A. Hvis elledningen er beskadiget, skal du kontakte afdelingen for eftersalgsservice for at undgå farer. Advarsel Hvis den elektriske installation i din bolig kræver ændringer for at dit apparat kan tilsluttes, skal en professionel elektriker tilkaldes. Advarsel Hvis emhætten udviser nogen form for defekter, skal du tage stikket ud eller fjerne den sikring, som hører til det elektriske udtag, hvor apparatet er isat.

• ELEKTRISKE TILSLUTNINGER Under installation og vedligeholdelse skal apparatets stik være taget ud af el- forsyningsnettet; sikringer skal slås fra eller fjernes. De elektriske tilslutninger foretages inden apparatet installeres i sin kasse. Kontroller at: — den elektriske installation har tilstrækkelig spænding, — elkablerne er i god stand, — kablernes diameter overholder installationskravene.

Advarsel Emhætten skal installeres i overensstemmelse med alle gældende regler for ventilering og aftrækskanaler. I Frankrig er disse regler beskrevet i DTU

61.1 fra CSTB. I særdeleshed må den

udsugede luft aldrig ledes ud igennem en kanal, som bruges til at udsuge røg fra apparater, som bruger gas eller andre brændbare drivmidler. Kanaler som ikke er i brug må kun bruges efter godkendelse fra en kompetent specialist. Minimumsafstanden mellem komfurets overkant og emhættens nederste del skal være mindst 70 cm. Hvis anvisningerne til det blus som er installeret under emhætten foreskriver en afstand på over 70 cm, skal dette krav respekteres. Montering på væggen: — Afmærk en vandret linje på væggen, centreret i forhold til komfurets over ade. — Afmærk på væggen de tre huller som skal bores ved hjælp af den medfølgende holder til emhætten samtidig med, at du observerer den anbefalede afstand. (del A Ill. 1). — Bor de tre huller med en diameter på 8 mm i en passende position og isæt rawlplugs. — Inden emhætten fastgøres, skal du montere kontraventilen på motorens udgang. — Fastgør emhættens fastgørelsesbeslag, sørg for at det er nøjagtigt nivelleret. (del A Ill. 1). — Fastgør ex-udsugningsslangen (medfølger ikke) til motorens udgang uden af forhindre kontraventilens bevægelse. (Ill. 3). — Monter og fastgør emhættens hoveddel på det tilhørende støttebeslag med de medfølgende skruer til dette formål. (Ill. 2). Illu. 2 Illu. 3 Illu. 1

• Udsugning til det fri — Beregn den endelige højde, hvor aftrækskanalens u-beslag skal fastgøres (del B Ill. 1). — Afmærk de to huller herefter. — Bor hullerne med en diameter på 8 mm og fastgør kanalens støttebeslag, sørg for at det er fastgjort på samme akse som emhætten (del B Ill. 1). — Fastgør det ade beslag bag på kanalens nedre del. Illu. 6 — Fastgør de to kanaler til emhætten. (Ill. 5). — Tilslut exslangen til luftudtaget til det fri. — Foretag den elektriske tilslutning til emhætten med kablet fra el-nettet. — Løft den øvre kanal op til loftet og fastgør den til beslaget med skruerne. Illu. 6 Illu. 5 Illu. 4 Illu. 3

1212 / INSTALLATION AF APPARATET DK

• Recirkulering — Beregn den endelige højde, hvor aftrækskanalens U-beslag skal fastgøres. — Afmærk de to huller. — Bor hullerne med en diameter på 8 mm og fastgør kanalens støttebeslag, sørg for at det er fastgjort på samme akse som emhætten. — Fastgør det ade beslag bagpå kanalens nedre del. — Monter slange-tilpasningsstykket på de ektoren (Ill. 8). — Tilslut exslangen til de ektoren. — Monter kanalens to dele på emhætten (Ill. 5). — Monter de ektoren (Illu. 8) på kanalens øvre del ved ventilationsindtagene (Ill. 6) — Foretag den elektriske tilslutning til emhætten med kablet fra el-nettet. — Løft den øvre kanal op til loftet og fastgør den til beslaget med de to skruer. Illu. 8 Illu. 6 Illu. 5 Illu. 4 Vigtigt Fjern ikke sikkerhedsfolien med nogen form for værktøj. Råd For at udnytte apparatet optimalt, anbefaler vi, at du tilslutter emhætten til et aftræksrør med en diameter på 150 mm(medfølger ikke). Reducer antallet af vinkler og knæk samt aftræksrørets længde. Hvis emhætten skal bruges med udsugning til det fri, bør du sørge for tilstrækkelig tilførsel af frisk luft for at undgå undertryk i lokalet.

1. Tryk på stop-kappen, motoren afbrydes

2. Tryk på Low-kappen (Lav), brummeren

lyder én gang og motoren kører ved lav hastighed.

3. Tryk på Mid-kappen (Middel), brummeren

lyder én gang og motoren kører ved middel hastighed.

4. Tryk på High-kappen (Høj), brummeren

lyder én gang og motoren kører ved høj hastighed.

5. Tryk på light-kappen (lys), der tændes to

lys. Tryk på den igen, lyset slukkes.

• Aftagning af fi lterelement — Drej det indbyggede greb til lterelementet. — Vip lterelementet nedad. Udskift kul ltret efter cirka 120 timers brug. — Fjern lterelementet. — Drej kul ltret for at kunne fjerne det. — Udfør forløbet i omvendt rækkefølge, når det nye lter skal sættes på igen. — Sæt lterelementerne tilbage. Advarsel Stikket skal altid tages ud inden emhætten rengøres, og inden der foretages andre former for vedligeholdelse. Regelmæssig vedligeholdelse af apparatet er en garanti for korrekt funktion, god ydeevne og levetid. Advarsel Respekteres retningslinjerne for rengøring af apparat og fi ltre ikke, kan de forårsage brand. Følg omhyggeligt anbefalingerne vedrørende vedligeholdelse. 4 / PLEJE OG RENGØRING AF APPARATET DK 4 / PLEJE OG RENGØRING AF APPARATET DK Åbn

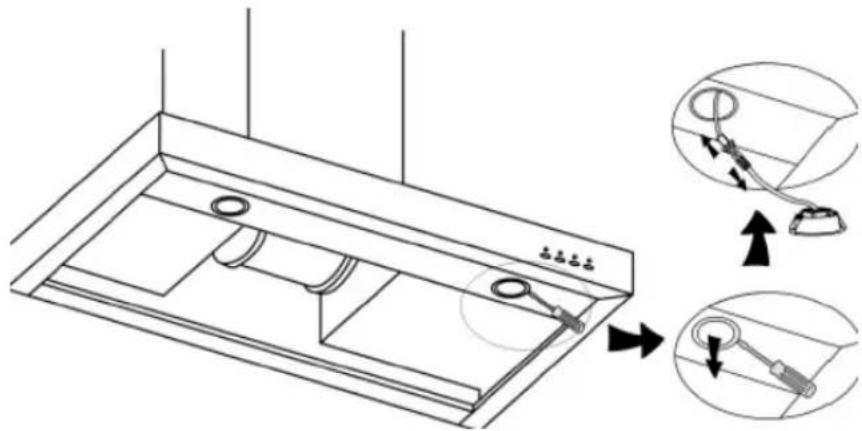

• UDSKIFNING AF PÆREN Brug sæbevand til rengøring af emhættens ydre ader, men brug aldrig slibemidler, ætsende rengøringsmidler, skrubbesvampe eller børster. Tørres af med en blød fugtig klud. Model med LED — Fjern skærmen — Udskift LED. — Sæt delene på plads ved at gentage disse trin i omvendt rækkefølge. Advarsel Inden der udføres nogen form for opgaver, skal strømforsyningen til emhætten slås fra, enten ved at tage emhættens stik ud eller ved hjælp af kredsafbryderen. 1254 / PLEJE OG RENGØRING AF APPARATET DK

Øvre overfl ader og tilbehør Filterelementer Aktiveret kulfi lter Brug aldrig metal- skrubbesvampe, slibe-produkter eller meget hårde børster. Dette fi lter opfanger fedtdampe og støv. Denne komponent spiller en vigtig rolle i emhættens effektivitet. Hvis der opstår genstridige pletter, kan du bruge en ikke-slibende creme og skylle efter med rent vand. Dette fi lter opfanger lugte og skal udskiftes mindst en gang om året afhængig af brugsintensiteten. Disse fi ltre bør bestilles hos forhandleren (opgiv referencen på indentitetsskiltet, som sidder på emhættens inderside) og noter datoen, hvor fi lteret blev skiftet. Til rengøring af hoveddelen og lysdelen, bør der kun bruges produkter fortyndet med vand og som fjernes med rent vand og tørres med en blød fugtig klud. Brug et rengøringsprodukt som kan købes i en almindelig han- del, skyl med rigeligt vand og tør. Disse fi ltre kan vaskes i opretstå- ende stilling i opvaskemaskinen. (De må ikke komme til at røre beskidt service eller sølvtøj.) Advarsel Inden der udføres nogen form for opgaver, skal strømforsyningen til emhætten slås fra, enten ved at tage emhættens stik ud eller ved hjælp af hovedafbryderen. 1265 / FEJLFINDINGDK

Emhætten virker ikke… Emhættens præstation er utilstrækkelig… Emhætten er gået i stå Kontroller at:

• Strømmen ikke er slået fra.

• En hastighed er valgt. Kontroller at:

• Den valgte motorhastighed et tilstrækkelig for den mængde af mados og damp som skal suges ud.

• Køkkenet er tilstrækkeligt ventileret for at tillade indtag af frisk luft.

• Kulfi ltret ikke er opbrugt (emhætte som fungerer med recirkuleringsversionen. Kontroller at:

• Strømmen ikke er slået fra.

• De enpolede automatsikringer ikke er blevet aktiveret. 1276 / EFTERSALGSSERVICE DK Al vedligeholdelse på dit udstyr bør foretages af: — enten din forhandler, — eller en anden kvali ceret mekaniker, som er autoriseret til reparation af apparater af dette mærke. Når du laver aftale med ovenstående, skal du opgive hele dit udstyrs reference (model, type og serienummer). Disse oplysninger ndes på fabrikantens navneskilt påsat dit udstyr. 128Denne enhed overholder de delegerede regulativer (EU) 65/2014 og 66/2014 for Europakommissionen om de økologiske designkrav or energimærkning af husholdningsemhætters. Miljøvenlig designinformation / Teknisk databladDK Symbol Værdi Enhed Mærke Modelnummer Årligt energiforbrug AEC 56,1 kWh/annum Energieffektivitetsindeks EEi 62,5

Dynamisk væske effektivitetsindeks FDE 24,3

Emhættens maksimale volumetriske luftstrøm

Volumetrisk luftstrøm ved det bedste effektivitetspunkt

Statisk tryk ved det bedste effektivitetspunkt

Strømforbrug ved det bedste effektivitetspunkt

Belysningssystemets gennemsnitlige oplysning

Volumetrisk luftstrøm ved minimal hastighedsindstilling i normal tilstand

Volumetrisk luftstrøm i intensiv/forstærket tilstand
