BEDIENUNGSANLEITUNG AD1390X BRANDT

FR GUIDE DIUTILISATION EN GUIDE TO INSTALLATION ES MANUAL DE UTILIZACI" N DE BETRIEBSANLEITUNG

Brandt

Hotte de cuisine Cooker hood Campana de cocina Dunstabzugshaube

Brandt

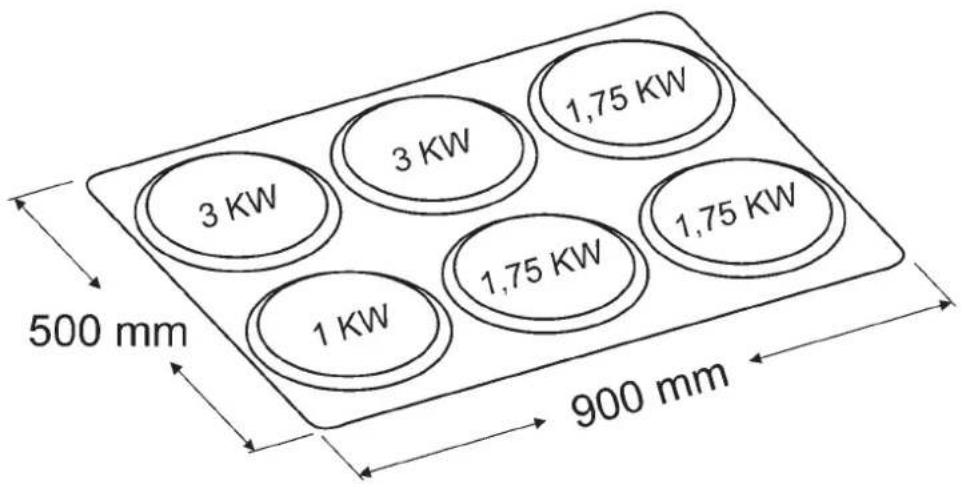

Das vorliegende Modell ist passend für Gasöfen, deren maximale Konfiguration auf der nachfolgenden Skizze dargestellt ist und eignet sich zur Anwendung mit allen Gasöfen, deren Leistung 12,25 kW nicht überschreitet.

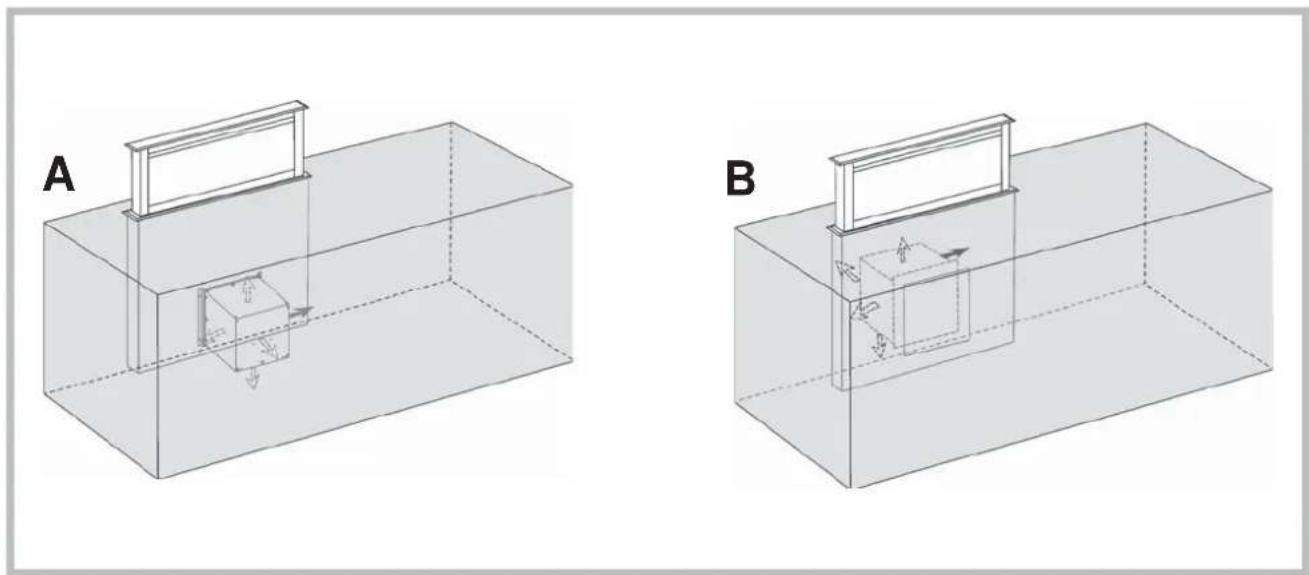

DE MOTOR ASSEMBLY TRENNEN - Sie Kinnen den Motor getrennt von der Haube zu installieren, in diesem Fall bestellen Sie das Kit DHK130.

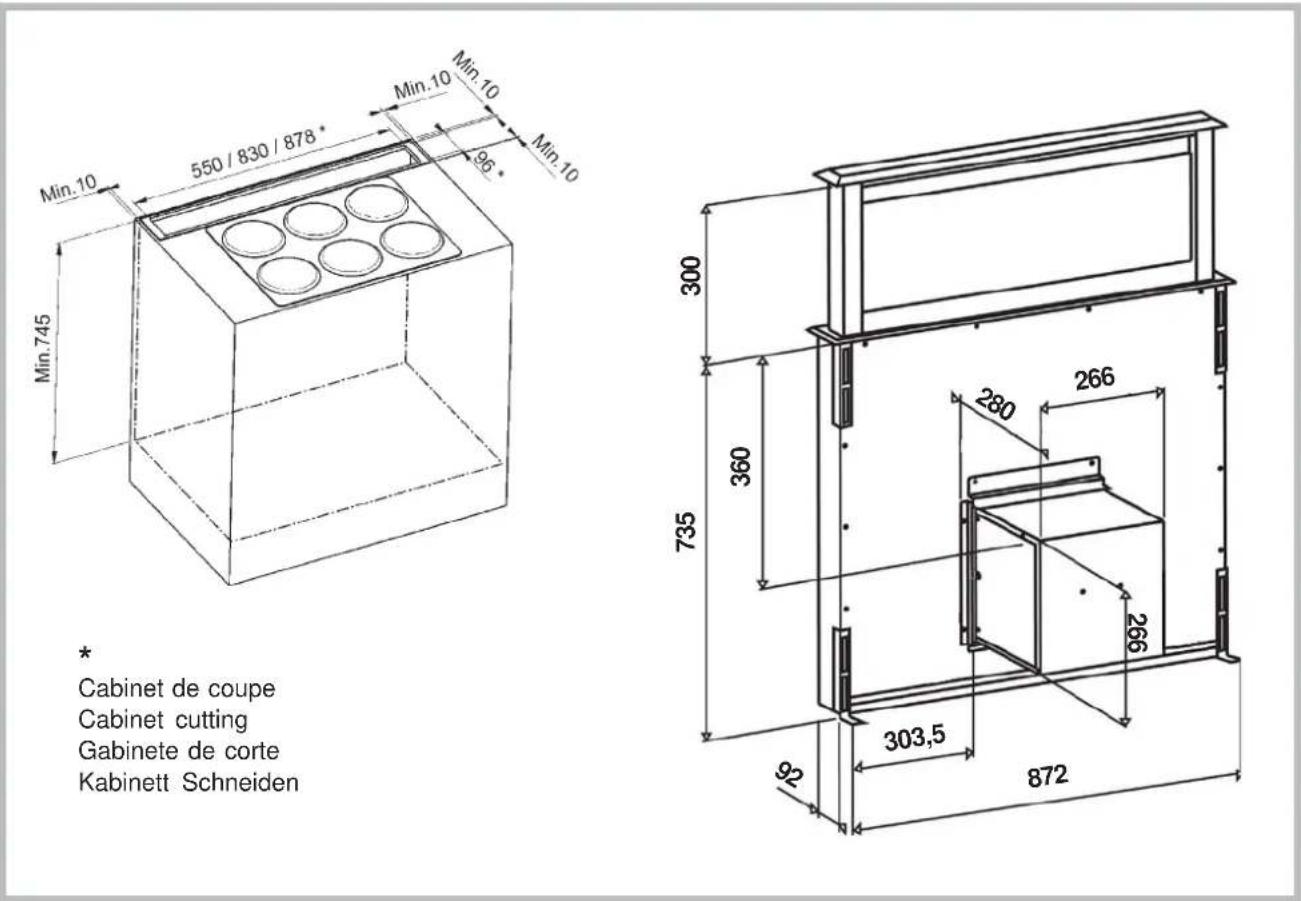

Min.10 550 / 830 / 878* Min.10 Min.10 96* Min.745 Cabinet de coupe Cabinet cutting Gabinete de corte Kabinett Schneiden 300 360 280 266 735 266 303,5 872 92

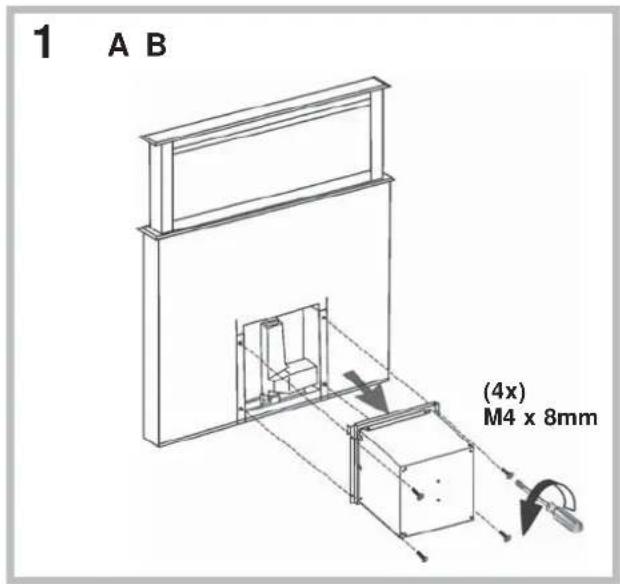

1 A B (4x) M4 x 8mm

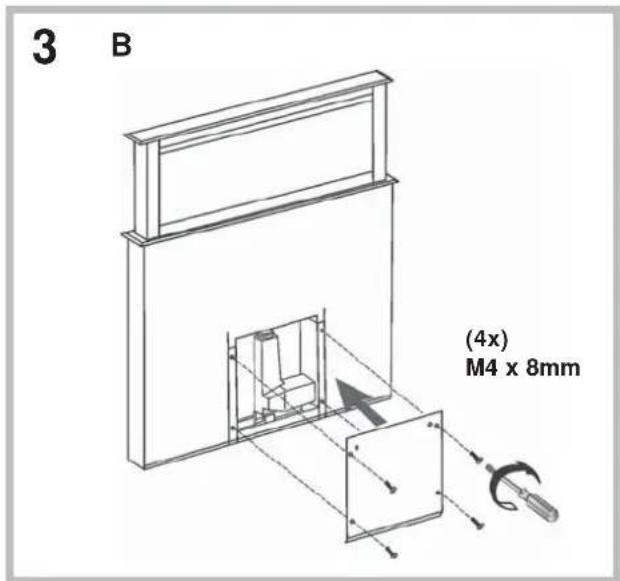

3 B (4x) M4 x 8mm

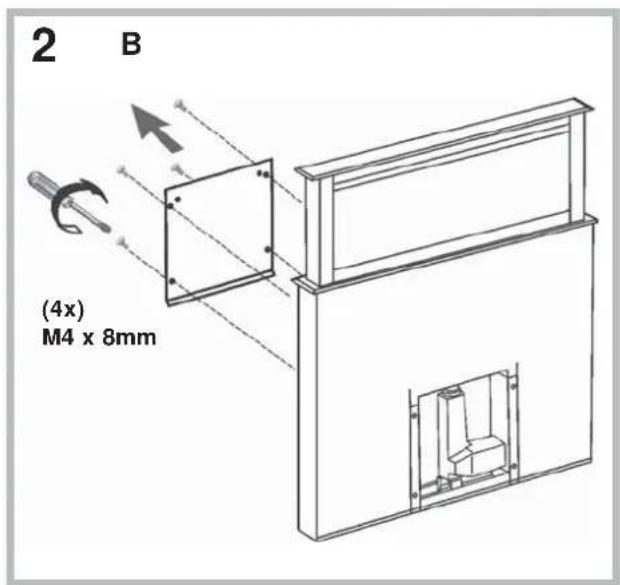

2 B (4x) M4 x 8mm

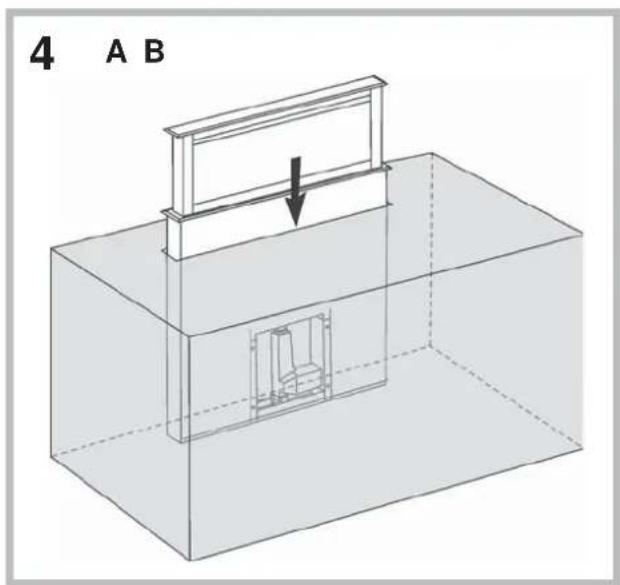

4 A B

5

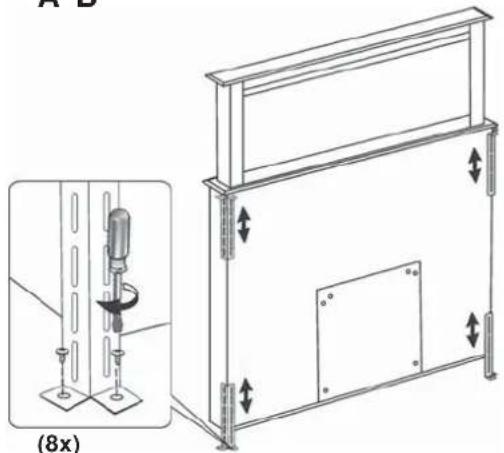

A B

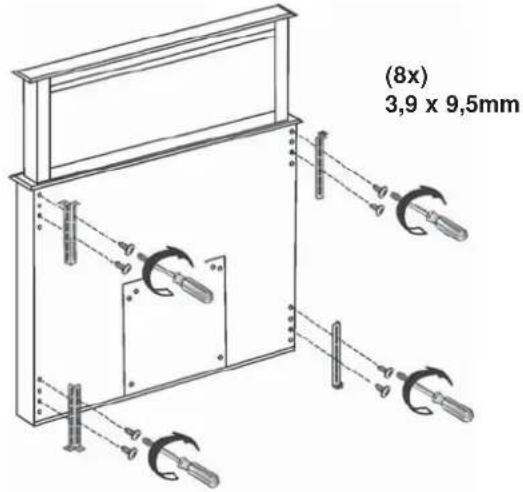

(8x) 3,9 x 9,5mm

7
A B

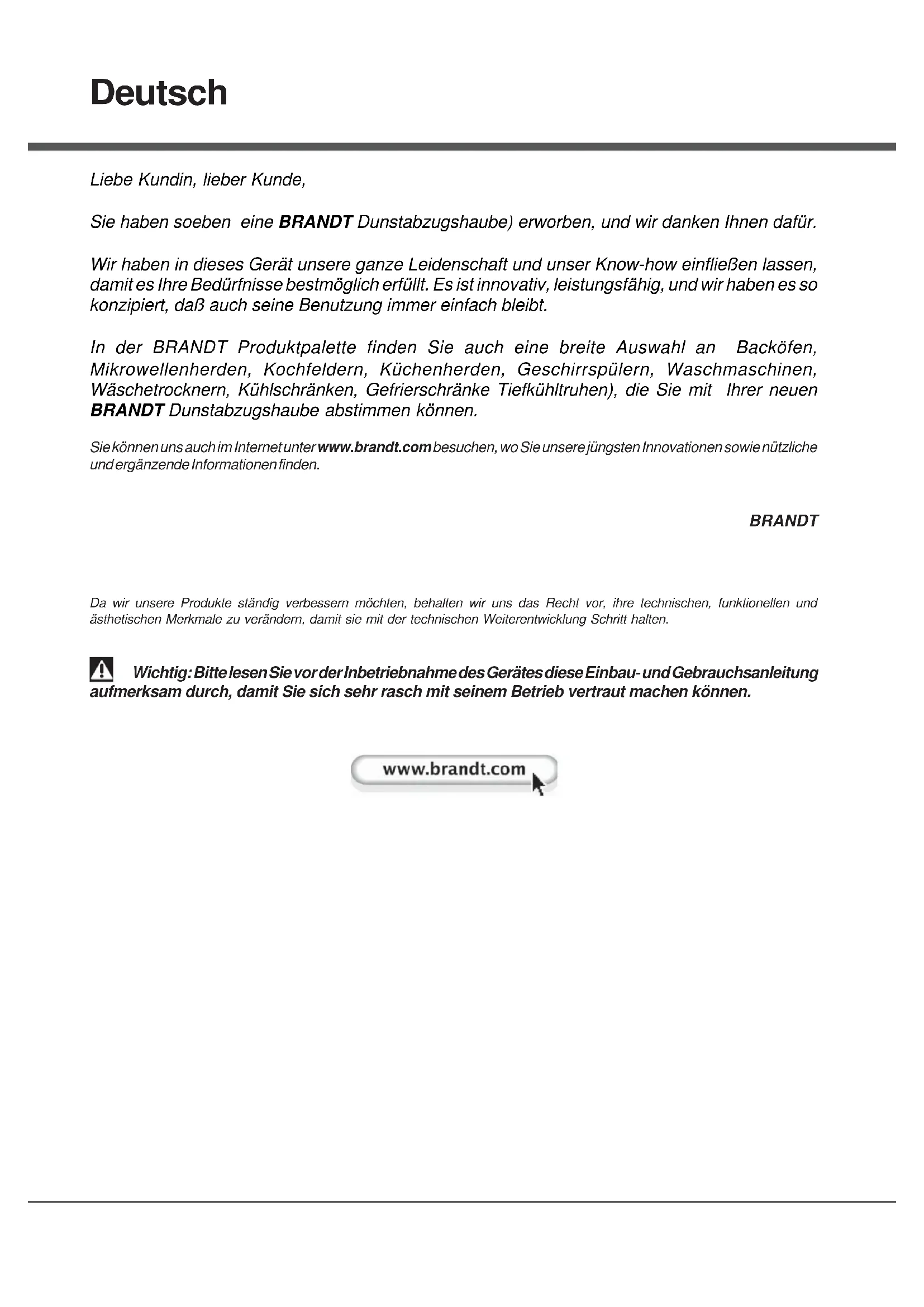

Liebe Kundin, lieber Kunde,

Sie haben soeben eine BRANDT Dunstabzugshaube) erworben, und wir danken Ihnen dafür.

Wir haben in dieses Gerät unsere ganze Leidenschaft und unser Know-how einfließen lassen, damit es Ihre Bedürfnisse bestmöglich erfüllt. Es ist innovativ, leistungsfähig, und wir haben es so konzipiert, daß auch seine Benutzung immer einfach bleibt.

In der BRANDT Produktpalette finden Sie auch eine breite Auswahl an Backöfen, Mikrowellenherden, Kochfeldern, Küchenherden, Geschirrspülern, Waschmaschinen, Wäschetrocknern, Kühlschränken, Gefrierschränke Tiefkühltruhen), die Sie mit Ihrer neuen BRANDT Dunstabzugshaube abstimmen können.

Sie können uns auch im Internet unter www.brandt.com besuchen, wo Sie unsere jüngsten Innovationen sowie nützliche und ergänzende Informationen finden.

BRANDT

Da wir unsere Produkte ständig verbessern möchten, behalten wir uns das Recht vor, ihre technischen, funktionellen und ästhetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.

Wichtig: Bitte lesen Sie vor der Inbetriebnahme des Gerätes diese Einbau- und Gebrauchsanleitung erksam durch, damit Sie sich sehr rasch mit seinem Betrieb vertraut machen können.

www.brandt.com

WICHTIGE SICHERHEITS- UND VORSICHTSMAßNAHMEN

Diese Gebrauchsanleitung steht auch auf der Website der Marke Brandt zur Verfügung.

Bitte nehmen Sie vor der Installierung und Nutzung dieses Geräts die hierin enthaltenen Hinweise zur Kenntnis. Sie wurden für Ihre Sicherheit und die Sicherheit anderer abgefasst. Bitte bewahren Sie diese Gebrauchsanleitung mit Ihrem Gerät auf. Sollte das Gerät einer anderen Person verkauft oder überlassen werden, müssen Sie sich vergewissern, dass dies nur in Begleitung der Gebrauchsanleitung erfolgt.

•Da wir darum bemüht sind, unsere Produkte kontinuierlich zu verbessern, behalten wir uns das Recht vor, ihre technischen, betrieblichen oder ästhetischen Eigenschaften auf der Grundlage der technischen Entwicklung nach Belieben zu verändern.

- Damit Sie die Kenndaten Ihres Geräts in Zukunft problemlos wiederfinden, raten wir Ihnen, sie auf der Seite "Kundendienst" dieser Gebrauchsanleitung zu notieren.

Wichtige Vorsichtsmaßnahmen

- Dieses Gerät wurde für die private Nutzung im Haushalt entwickelt. Verwenden Sie es deshalb nicht zu gewerblichen oder industriellen oder zu anderen als den bestimmungsgemäßen Zwecken.

- Wir raten Ihnen, das Gerät bei Erhalt sofort auszupacken oder auspacken zu lassen. Überprüfen Sie sein allgemeines Erscheinungsbild, machen Sie eventuelle Vorbehalte schriftlich auf dem Lieferschein geltend und behalten Sie hiervon ein Exemplar.

- Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten ohne spezifische Erfahrungen oder Kenntnisse für die Nutzung dieses Geräts verwendet werden, wenn sie dabei beaufsichtigt werden oder die notwendigen Hinweise für die sichere Verwendung des Geräts und die hiermit verbundenen Risiken erhalten und diese verstanden haben. Es ist darauf zu achten, dass Kinder nicht mit dem Gerät spielen. Die Wartung oder Reinigung des Geräts darf nicht durch Kinder ohne die Aufsicht Erwachsener erfolgen.

- Achtung: Die zugänglichen Teile dieses Geräts können heiß werden, wenn es mit Kochgeräten verwendet wird.

- Passen Sie Ihre Geschwindigkeit an den Garmodus und die Anzahl der Kochtopfe an. Nutzen Sie bevorzugt die hinteren Herdplatten.

- Um Ihr Gerät optimal zu nutzen, beschränken Sie die Anzahl der Krümmer und die Rohrlänge.

Elektrische Risiken

- Die Stromversorgung muss vor Eingriffen an den Anschlussklemmen unterbrochen werden. Ist das Stromversorgungskabel beschädigt, muss es vom Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Person ausgewechselt werden, um sämtliche Risiken auszuschalten.

- Eine Unterbrechung der Stromversorgung kann mit Hilfe eines von außen zugänglichen Netzsteckers oder durch den sachgemäßen Einbau eines Schalters in den

ortsfesten Leitungen gewährleistet werden.

• Versuchen Sie nicht, die Kenndaten dieses Geräts zu verändern. Dies wäre mit Risiken für Sie verbunden.
• Reparaturen dürfen ausschließlich von zugelassenen Fachleuten vorgenommen werden.
• Unterbrechen Sie vor der Reinigung oder Wartung der Abzugshaube immer die Stromversorgung.
• Verwenden Sie (aufgrund der Anforderungen zur Gewährleistung der elektrischen Sicherheit) zur Reinigung Ihres Geräts nie Dampf- oder Hochdruckgeräte.
• Eine Unterbrechung der Stromversorgung kann mit Hilfe eines von außen zugänglichen Netzsteckers oder durch den sachgemäßen Einbau eines Schalters in den ortsfesten Leitungen gewährleistet werden
• Versuchen Sie nicht, die Kenndaten dieses Geräts zu verändern. Dies wäre mit Risiken für Sie verbunden.
• Reparaturen dürfen ausschließlich von zugelassenen Fachleuten vorgenommen werden.
• Unterbrechen Sie vor der Reinigung oder Wartung der Abzugshaube immer die Stromversorgung.
• Verwenden Sie (aufgrund der Anforderungen zur Gewährleistung der elektrischen Sicherheit) zur Reinigung Ihres Geräts nie Dampf- oder Hochdruckgeräte.

Erstickungsgefahr

• Die für den Luftabzug geltenden Regelungen müssen eingehalten werden. Es darf keine Luft in Leitungen abgeführt werden, die dem Abzug von Rauch aus Geräten dienen, für deren Betrieb Gase oder andere Brennstoffe zum Einsatz kommen (dies gilt nicht für Geräte, die nur Luft in den Raum ableiten).
• Es ist eine geeignete Raumbelüftung vorzusehen, wenn eine Küchenabzugshaube gleichzeitig mit Gas oder andere Brennstoffe verwendenden Geräten verwendet wird (dies gilt nicht für Geräte, die nur Luft in den Raum ableiten).

Brandgefahr

• Es ist verboten, unter der Abzugshaube Lebensmittel zu flambieren oder Gaskocher ohne Kochgefäße zum Einsatz zu bringen (die angesaugten Flammen könnten das Gerät beschädigen).
• Das Frittieren unter dem Gerät darf nur unter ständiger Aufsicht erfolgen. Auf sehr hohe Temperaturen erhitzte Öle und Fette können Feuer fangen.
• Das Reinigen und Wechseln der Filter muss im empfohlenen Rythmus erfolgen. Ein Ansammeln von Fett ist mit einem Brandrisiko verbunden.
• Der Betrieb des Geräts über einem Brennstoffherd (Holz, Kohle, usw.) ist nicht zulässig.
• Wird die Abzugshaube über ein Gasgerät angebracht, ist ein Mindestabstand zwischen der Kochfläche und der Unterseite der Abzugshaube von 70 cm einzuplanen. Falls in der Gebrauchsanleitung der unter der Abzugshaube installierten Kochfläche ein größerer Abstand als 70 cm empfohlen wird, ist dieser zu berücksichtigen.

! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen.

Bei Installations- und Wartungsarbeiten

Handschuhe tragen.

Ist das Versorgungskabel beschädigt, ist es vom Hersteller oder dessen technischen Kundendienst oder von einer ähnlichen Fachkraft zu ersetzen, um jedem Risiko vorzubeugen.

Warnung: Die Nichtbeachtung der Schrauben oder Fixiervorrichtung in Übereinstimmung mit diesen Anweisungen nicht installieren kann zu elektrischen Gefährdungen führen.

Der Dunstabzugshaube kann von der aesthetischen Seite her ander sein als die Zeichnungen die in diesem Bedienungsanleitung geschrieben sind. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

Die 4. Geschwindigkeit (die höchste) wird automatisch nach 5 Minuten Betrieb auf die 3. Geschwindigkeit herabgesetzt, um den Stromverbrauch zu optimieren.

- Wenn die Dunstabzugshaube eingeschaltet bleibt (Licht bzw. Motor), wird diese nach 10 Stunden fehlender Anweisungen seitens des Benutzers automatisch in den OFF-Modus versetzt und alle Funktionen deaktiviert.

- Jedes Mal, wenn ein Befehl mithilfe der Tastatur oder Fernbedienung (optional) gegeben wird, ertönt ein Tonsignal - „Beep”.

- Wenn während der Betriebsdauer der - Dunstabzugshaube eine Unterbrechung der Stromversorgung eintritt, schaltet die Dunstabzugshaube sich automatisch aus und die Taste geht in die OFF-Position über. Der Motor ist somit von Hand erneut zu betätigen.

MOTOR ASSEMBLY TRENNEN

Sie können den Motor getrennt von der Haube zu installieren, in diesem Fall bestellen Sie das Kit DHK130.

ABLEITUNG DER ABLUFT

(Für die Abluftversionen)

!Die Abluftöffnung und -leitung (Durchmesser 150 mm) vorbereiten.

!Eine möglichst kurze Leitung verwenden.

!Eine Leitung mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90°).

!Starke Änderungen des Leitungsdurchmessers sind zu vermeiden.

!Die Innenfläche der Leitung muss so glatt wie möglich sein.

!Das Material der Leitung muss von den Normen zugelassen sein.

!Die Dunstabzugshaube nicht an die Abzugsleitung von Verbrennungsrückständen (von Heizungen, Kaminen, Öfen usw.) anschließen.

!In Bezug auf den Abluftabzug müssen die Vorschriften der zuständigen Behörden eingehalten werden. Die Abluft darf außerdem nicht über einen Hohlraum in der Mauer abgezogen werden, wenn dieser nicht ausdrücklich zu diesem Zweck bestimmt ist.

!Den Raum mit Lufteintrittsöffnungen versehen, um zu vermeiden, dass die Dunstabzugshaube einen Unterdruck im Raum aufbaut (der 0,04 mbar nicht überschreiten darf); wird die Haube nämlich gleichzeitig mit nicht elektrischen Geräten (Gasöfen, Ölöfen, Kohleöfen usw.) benutzt, kann es zu einer Ansaugung der Abgase aus der Wärmequelle kommen.

UMLUFT- ODER ABLUFTVERSION?

Die Abzugshaube kann als Abluft- oder Umluftversion installiert werden.

Entscheiden Sie vor der Installation, welche Version Sie wünschen (Umluft- oder Abluftversion).

Zur Verbesserung der Effizienz raten wir, die Haube (sofern möglich) als Abluftversion zu installieren.

Abluftversion

Die Dunstabzugshaube reinigt die Luft und gibt sie über eine Abluftleitung nach außen ab (Durchmesser 150 mm).

Umluftversion

Die Dunstabzugshaube reinigt die Luft und leitet sie sauber wieder in den Raum zurück.

BEDIENELEMENTE

P1 P2 P3 P4 P5

O/1 2 3 Boost ↑↓

L1 L2 L3 L4 L5

P1: Motor On/Off - 1. Geschw.

P2: 2. Geschw.

P3: 3. Geschw.

P4: 4. Geschw.

P5: Abzugsplatte Up/Down (beim Öffnen kann die Platte durch ein zweites Drücken der Taste auf der gewünschten Höhe angehalten werden)

Funktion Timer 5':

Bei laufendem Motor wird die Timerfunktion 5' durch langes Drücken der Tasten P1-P4 (je nach eingestellter Geschwindigkeit) aktiviert. Wenn diese Funktion aktiv ist, blinkt die der Geschwindigkeit entsprechende LED (L1-L4). Nach Ablauf von 5' schaltet sich der Motor aus und der Wagen wird geschlossen.

Anzeige der Filteralarme:

Nach 30 Betriebsstunden des Motors leuchten die LEDs

L1-L5 nach jedem Ausschalten des Motors 30" lang. Nach 120h Betriebsstunden des Motors blinken die LEDs L1-L5 nach jedem Ausschalten des Motors 30" lang.

Für ein RESET dieses Alarms eine der Tasten P1-P5 während der Alarmanzeige 2" lang drücken.

ACHTUNG

SICHERHEITSSYSTEME

Das Produkt ist für einen ordnungsgemäßen Betrieb mit einer Reihe von Sicherheitsvorrichtungen ausgestattet, die auch auf die Verhütung von möglichen, durch unsachgemäßem Gebrauch verursachten Unfällen abzielen.

Jedenfalls bei Gebrauch des Produkts größte Vorsicht walten lassen, insbesondere auf die beweglichen Teile.

ALARMAUF DEM BEDIENFELD

1. Alle LED-Leuchten blinken: Der ausfahrbare Schlitten ist verklemmt. 30 Sekunden warten, anschließend die Taste UP/DOWN drücken, um den Schlitten zu lösen.
2. Die LED-Leuchte der Taste UP/DOWN blinkt: Die Vorderplatte der Filter ist nicht richtig eingehängt. Erneut ordnungsgemäß platzieren.

WARTUNG

!Vor dem Reinigen oder Warten die Spannungszufuhr ausschalten.

Wenn das LED-Licht beschädigt ist, sollte es durch den Hersteller, einen autorisierten technischen Dienst oder eine Person mit ähnlichen Qualifikationen ausgetauscht werden, was die Vorbeugung jeglicher Art von Gefahren ermöglicht.

Reinigung der Abzugshaube

WIE OFT: Um ein Brandrisiko zu vermeiden, die Haube mindestens alle 2 Monate reinigen.

AUSSENREINIGUNG: Für die äußere Reinigung (von lackierten Geräten) ein mit lauwarmem Wasser und neutralem Reiniger angefeuchtetes Tuch verwenden; für Edelstahl-, Kupfer- oder Messinghauben Spezialprodukte verwenden.

INNENREINIGUNG: Für die innere Reinigung des Geräts einen mit denaturiertem Äthylalkohol getränkten Lappen (oder Pinsel) verwenden.

WAS NICHT GETAN WERDEN DARF: Keine scheuernden oder korrosiven Produkte (zum Beispiel Metallschwämme, zu harte Bürsten, aggressive Reinigungsmittel usw.) verwenden.

Reinigung der Fettfilter

WIE OFT: Um ein Brandrisiko zu vermeiden, die Haube mindestens alle 2 Monate reinigen.

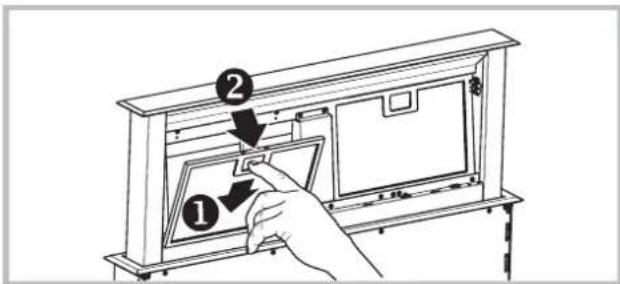

ENTFERNEN DER FILTER: Die Klammer im Bereich des Griffs zurück drücken und dabei den Filter nach unten ziehen.

REINIGEN DER FILTER: Die Filter mit einem neutralen Reinigungsmittel mit der Hand oder in der Geschirrspülmaschine waschen. Beim Waschen in der Geschirrspülmaschine wird die Funktionstüchtigkeit der Filter nicht beeinträchtigt, wenn diese evtl. etwas ausbleichen.

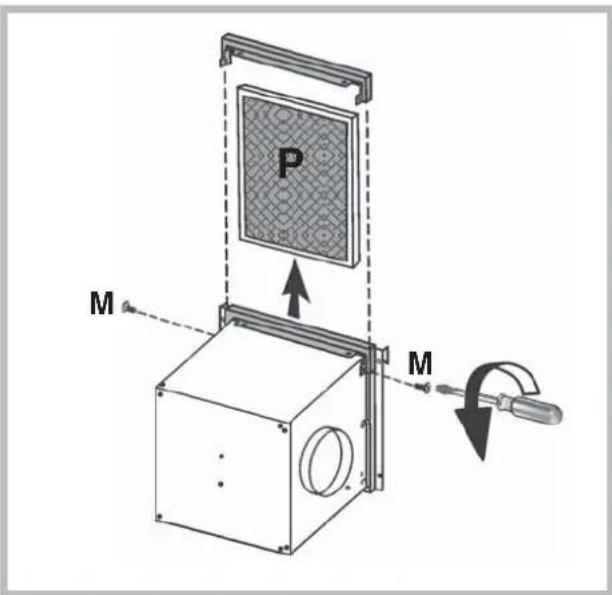

Austausch des Kohlefilters (P)

(Nur bei Umlufthauben)

WIE OFT MUSS ER AUSGETAUSCHT WERDEN:

WIE WIRD ER ENTFERNT: zum Entfernen der Kohlefilter zu entfernen Sie die 2 Schrauben M.

P M M

BETRIEBSSTÖRUNGEN

Wenn etwas nicht zu funktionieren scheint, folgende Kontrollen durchführen, bevor der Kundendienst gerufen wird:

• Wenn die Abzugshaube nicht funktioniert:
  Prüfen, ob:
• ein Stromausfall vorliegt.
• eine Geschwindigkeit gewählt wurde.
• Wenn die Leistung der Abzugshaube mangelhaft ist:
  Prüfen, ob:
• die gewählte Motorgeschwindigkeit für die freigesetzte Menge an Rauch und Dämpfen ausreicht.
• die Küche ausreichend belüftet ist, um eine Luftansaugung zuzulassen.
• der Kohlefilter verbraucht ist (bei Umluftversion).
• Wenn sich die Haube im Laufe des normalen Betriebs selbst ausgeschaltet hat.
  Prüfen, ob:
• ein Stromausfall vorliegt.
• die allpolige Trennvorrichtung ausgelöst wurde.
