BHI1944IX - Exaustor de cozinha BRANDT - Manual de utilização gratuito

Tipo de produto	Coifa de exaustão
Marca	Brandt
Modelo	BHI1944IX
Classe energética	A (IEE = 44,8)
Consumo anual de energia	26,7 kWh/ano
Fluxo de ar máximo	536,4 m³/h
Fluxo de ar mínimo	186,7 m³/h
Pressão no ponto de rendimento máximo	283 Pa
Nível sonoro máximo	65 dB(A)
Nível sonoro mínimo	44 dB(A)
Iluminação	LED 7,2 W, iluminância 222 lux/W
Número de velocidades	3 (mínima, média, máxima)
Tipo de comando	Tátil (5 teclas)
Filtro de gordura	Metálico lavável (máquina de lavar louça possível)
Filtro de carvão ativado	Substituível, não lavável, vida útil ~4 meses
Altura mínima de montagem (acima de uma placa a gás)	70 cm
Peso (estimado)	~30 kg
Alimentação elétrica	230 V / 50 Hz (não especificado, padrão)
Segurança	Dispositivo de corte omnipolar; desconectar antes da manutenção
Reciclagem	Materiais recicláveis, logotipo DEEE
Serviço pós-venda	0892 02 88 01 (0,50 €/min + preço da chamada)

Perguntas frequentes - BHI1944IX BRANDT

Como instalar a coifa Brandt BHI1944IX?

A instalação deve ser realizada por um profissional qualificado. O teto deve suportar pelo menos 40 kg. Faça 12 furos para fixar o suporte, depois fixe a coifa com os parafusos fornecidos. Respeite uma distância mínima de 70 cm acima de uma placa a gás. Consulte o manual completo para os passos detalhados.

Como limpar os filtros de gordura?

Retire os filtros e mergulhe-os em água quente (40-50°C) com detergente líquido durante 3 minutos. Esfregue suavemente com uma escova macia, se necessário. Você também pode lavá-los na máquina de lavar louça na posição vertical. Seque-os antes de recolocá-los.

Quando e como substituir o filtro de carvão ativado?

O filtro de carvão ativado deve ser substituído a cada 4 meses aproximadamente em uso diário. Para substituí-lo, remova os filtros de gordura, insira o novo filtro no compartimento e abaixe as barras de fixação. Recoloque os filtros de gordura.

O que fazer se a coifa não funcionar?

Verifique se não há falta de energia e se uma velocidade foi selecionada. Se o problema persistir, consulte a tabela de anomalias na seção 5 do manual ou entre em contato com o serviço pós-venda.

Como trocar a lâmpada da coifa?

O sistema de iluminação não pode ser substituído pelo utilizador. Em caso de mau funcionamento, entre em contato com o serviço de assistência autorizado.

Quais são os níveis sonoros da coifa?

O nível sonoro é de 44 dB(A) na velocidade mínima e de 65 dB(A) na velocidade máxima. Estes valores estão em conformidade com a regulamentação.

Pode-se usar a coifa em modo de recirculação?

Sim, a coifa pode ser usada em versão de recirculação com um filtro de carvão ativado. O ar é então filtrado e devolvido à sala. Certifique-se de instalar o defletor fornecido, se necessário.

Como conservar o exterior da coifa?

Use um detergente doméstico suave diluído em água, depois enxágue com água limpa e seque com um pano macio. Nunca use esponjas metálicas ou produtos abrasivos.

Qual é o consumo de energia da coifa?

O consumo anual é de 26,7 kWh. Em espera, consome 0,34 W. A iluminação LED consome 7,2 W.

Como contatar o serviço ao consumidor Brandt?

Pode contactar o serviço ao consumidor pelo número 0 892 02 88 01 (0,50 €/min + preço da chamada) de segunda a sexta-feira das 8h30 às 18h00, ou por carta para o endereço: Serviço ao Consumidor BRANDT, 5 avenue des Béthunes, CS69526 SAINT OUEN L'AUMONE, 95060 CERGY PONTOISE CEDEX.

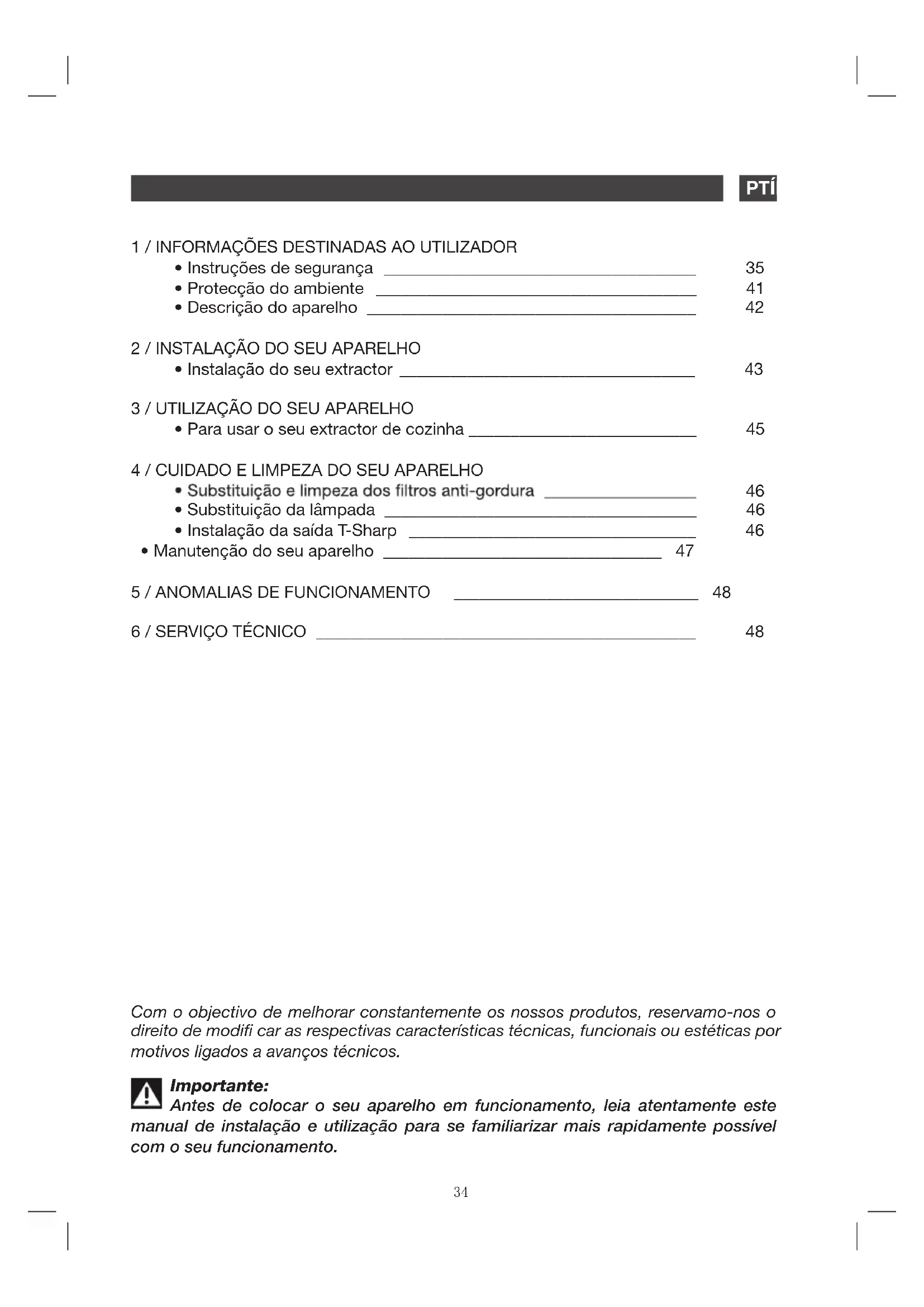

MANUAL DE UTILIZADOR BHI1944IX BRANDT

PT MANUAL DE UTILIZAÇÃO

• Instruções de segurança 35
• Protecção do ambiente 41
• Descrição do aparelho 42

2 / INSTALAÇÃO DO SEU APARELHO

- Instalação do seu extractor 43

3 / UTILIZAÇÃO DO SEU APARELHO

- Para usar o seu extractor de cozinha ____ 45

4 / CUIDADO E LIMPEZA DO SEU APARELHO

• Substituição e limpeza dos filtros anti-gordura 46
• Substituição da lâmpada 46
• Instalação da saída T-Sharp 46

- Manutenção do seu aparelho 47

5 / ANOMALIAS DE FUNCIONAMENTO 48

6 / SERVIÇO TÉCNICO 48

Com o objectivo de melhorar constantemente os nossos produtos, reservamo-nos o direito de modifi car as respectivas características técnicas, funcionais ou estéticas por motivos ligados a avanços técnicos.

Importante:

Antes de colocar o seu aparelho em funcionamento, leia atentamente este manual de instalação e utilização para se familiarizar mais rapidamente possível com o seu funcionamento.

PT 1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

Importante

Guarde este guia de utilização junto do aparelho. Se o aparelho for vendido ou cedido a outra pessoa, tenha o cuidado de remeter igualmente o manual de utilização. Leia estas recomendações antes de instalar e utilizar o aparelho. Estas recomendações foram redigidas para a sua segurança e a segurança dos outros.

Segurança e precauções importantes

Este manual está igualmente disponível no site Internet da marca Brandt.

Queira tomar conhecimento destes conselhos antes de instalar e utilizar o seu aparelho. Estes foram redigidos para a sua segurança e a dos outros. Conserve este manual de utilização com o seu aparelho. Se o aparelho for vendido ou cedido a uma outra pessoa, certifique-se de entregar junto o manual de utilização.

- Para o melhoramento constante dos nossos produtos, reservamo-nos o direito de introduzir nas características técnicas, funcionais ou estéticas todas as modificações de características ligadas à evolução técnica.

- Para encontrar facilmente no futuro as referências do seu aparelho, aconselhamos anotá-las na página “Serviço aos Consumidores”.

Precauções importantes

- Este aparelho foi concebido para ser utilizado por particulares no seu lugar de habitação. Não o utilizar para fins comerciais ou industriais ou para outros objetivos diferentes daqueles para os quais foi concebido.

- À receção do aparelho, desembale-o ou faça-o desembalar imediatamente. Verifique o seu aspeto geral. Faça as eventuais reservas por escrito no formulário de entrega, do qual deverá guardar um exemplar.

- Este aparelho pode ser utilizado por crianças de ao menos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou desprovidas de experiência ou de conhecimentos, se estas forem corretamente vigiadas, ou se lhes tiverem sido dadas instruções relativas à utilização do aparelho com toda a segurança e os riscos incorridos tiverem sido compreendidos. Crianças não devem brincar com o aparelho. A limpeza e a conservação pelo utilizador não devem ser efetuadas por crianças sem vigilância.

PT 1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

- Atenção: As partes acessíveis deste aparelho podem ficar quentes quando for utilizado com aparelhos de cozimento.Riscos

Riscos elétricos

- Antes de aceder aos terminais de ligação, todos os circuitos de alimentação elétrica devem ser desconectados. Se o cabo elétrico estiver deteriorado, deve ser substituído pelo fabricante, pelo seu serviço pós-venda ou por uma pessoa de qualificação similar, para evitar um perigo.

- Para o desligamento, pode-se prever uma tomada de eletricidade acessível ou incorporar um interruptor nas canalizações fixas, conforme as regras de instalação.

- Não modifique nem tente modificar as características deste aparelho. Isto constituiria um perigo para você.

- As reparações devem ser efetuadas exclusivamente por um especialista autorizado.

- Desconecte sempre o exaustor antes de proceder à sua limpeza ou conservação.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

PT

• Nunca utilize aparelhos a vapor ou a alta pressão para limpar o seu aparelho (exigências relativas à segurança elétrica).
• Para o desligamento, pode-se prever uma tomada de eletricidade acessível ou incorporar um interruptor nas canalizações fixas, conforme as regras da instalação.
• Não modifique nem tente modificar as características deste aparelho. Isto constituiria um perigo para você.
• As reparações devem ser efetuadas exclusivamente por um especialista autorizado.
• Desconecte sempre o exaustor antes de proceder à sua limpeza ou conservação.
• Nunca utilize aparelhos a vapor ou a alta pressão para limpar o seu aparelho (exigências relativas à segurança elétrica)

Risco de asfixia

- As regulamentações referentes à evacuação do ar devem ser respeitadas. O ar não deve ser enviado a um conduto utilizado para evacuar fumos de aparelhos que utilizem gás ou um outro combustível (não se aplica

PT 1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

aos aparelhos qui difundem unicamente ar no local).

- Uma ventilação conveniente do local deve ser prevista quando um exaustor de cozinha é utilizado simultaneamente a aparelhos que utilizam gás ou um outro combustível (não se aplica aos aparelhos que difundem unicamente ar no local).

Riscos de incêndio

- É proibido flambar alimentos ou fazer funcionar lumes a gás sem um recipiente de cozedura, sob o exaustor (as chamas aspiradas arriscariam deteriorar o aparelho).

- As frituras efetuadas sob o aparelho devem ser objeto de uma vigilância constante. Azeites e gorduras levados a temperaturas muito elevadas podem inflamar.

- Respeite a frequência de limpeza e de substituição dos filtros. A acumulação de depósitos de gordura pode ocasionar um incêndio.

- O funcionamento acima de um lume de combustível (madeira, carvão) não é autorizado.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

PT

- Quando o exaustor de cozinha é colocado acima de um aparelho a gás, a distância mínima entre o topo da placa de cozinha e a parte inferior do exaustor deve ser de ao menos 70 cm. Se as instruções da placa de cozinha instalada sob o exaustor especificarem uma distância superior a 70 cm, esta distância deve ser respeitada.

Atenção

No caso de a cozinha ser aquecida com um aparelho ligado a uma chaminé (ex.: fogão de sala), é necessário instalar o exaustor na sua versão de reciclagem. Não utilize o exaustor sem os filtros cassete.

Dever-se-á prever uma ventilação adequada da cozinha sempre que o exaustor seja utilizado simultaneamente com aparelhos que utilizam gás ou outro combustível qualquer.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR PT

• PROTECÇÃO DO AMBIENTE

— Os materiais e embalagem deste aparelho são recicláveis. Por isso, participe na reciclagem dos mesmos e contribua, assim, para a protecção do ambiente, depositando-os nos contentores municipais previstos para este efeito.
— Este aparelho também contém muitos materiais recicláveis. Por esta razão, está marcado com este símbolo a fi m de lhe indicar que os aparelhos usados não devem ser misturados com os restantes resíduos. A reciclagem dos aparelhos organizada pelo fabricante será, pois, efectuada nas melhores condições possíveis, de acordo com a directiva europeia 2002/96/CE sobre os resíduos de equipamentos eléctricos e electrónicos. Consulte a sua câmara municipal ou o revendedor de forma a encontrar os pontos de recolha para aparelhos utilizados mais próximos de sua casa.

— Agradecemos, desde já, a sua colaboração na protecção do ambiente.

Atenção

A instalação do exaustor é reservada aos instaladores e técnicos qualifi cados.

Atenção

Antes da primeira utilização do fi Itro cassete, retire a película de protecção.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADORPT

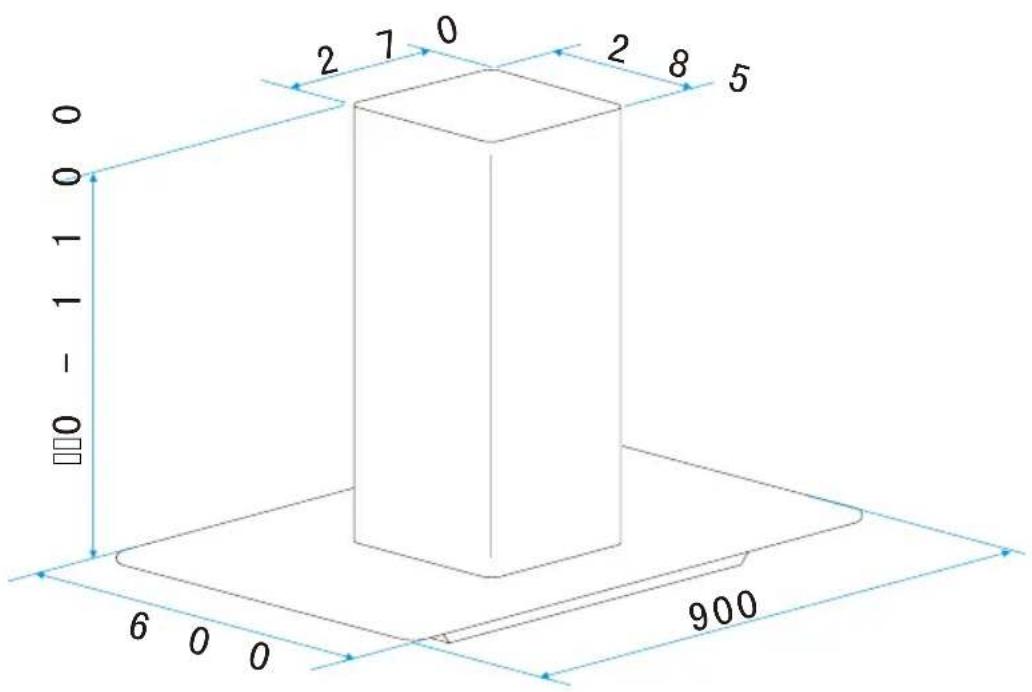

- DESCRIÇÃO DO APARELHO

0 1 2 7 0 2 8 5 0 -1 0 6 0 0 900

2 / INSTALAÇÃO DO SEU APARELHO PT

- INSTALAÇÃO DO SEU EXTRACTOR

— O tecto deve conseguir suportar pelo menos 40 Kg de peso e a espessura do tecto deve ser de pelo menos ≥ 30MM (ver Imagem 2). Faça um orifício redondo de 1*170mm no tecto.

— Junto ao painel de suporte, faça 12 orifícios no tecto, ver Imagem 2. Serão usadas 12 unidades de parafusos grandes de cabeça achatada ST6*40mm para fi xar o painel de suporte no tecto e, posteriormente, 8 unidades de parafusos M4*10 e uma porca M4 com uma junta para ligar o ângulo ao painel de suporte, ver Imagem 1, calculando o comprimento do ângulo, assim como 16 unidades de parafusos grandes de cabeça achatada M4*10 e uma porca M4 com uma junta para ligar o ângulo a outro ângulo (o comprimento sobreposto do ângulo não pode ser inferior a 100MM)

— Permita que um dos lados da tubagem extensível fi que por fora através do orifício de 170MM, ver Imagem 3.

— Serão usadas 4 unidades de parafusos grandes de cabeça achatada ST4*8 para ligar a parte interior da chaminé ao painel de suporte. Um deles será colocado no exterior da chaminé e serão usados dois ganchos para fi xar o exterior da chaminé até à próxima instalação, ver Imagem 4.

65cm 75cm

— Monte a aba em V na saída de ar

— Ajuste os 4 parafusos de vidro para comprovar se o vidro e o corpo do exaustor de cozinha estão ligados e fixados correctamente, ver Imagem 6.

— Apoie o exaustor e utilize 6 unidades de parafusos grandes de cabeça achatada M4*10 para ligar o corpo do exaustor ao ângulo, ver Imagem 7.

— Coloque a tubagem extensível na saída. A seguir, certifique-se de que tudo está correctamente ligado, coloque o gancho a partir do exterior da chaminé e a instalação estará concluída, ver Imagem 9.

Conselho de economia de energia

Para uma ótima utilização do seu aparelho, limitar ao máximo o número de curvas e o comprimento da manga.

Nota

— Antes de proceder à instalação, certifi que-se de que a zona está limpa para evitar a sucção dos restos das aparas de madeira e pó.

— Não pode utilizar o mesmo tubo de ventilação de ar que outro aparelho como, por exemplo, uma tubagem de gás, um tubo temperado ou um tubo de ar quente.

- A curvatura do tubo de ventilação deverá ser de ≤ 120^ , em paralelo ou no ponto de início e deverá estar ligado a uma parede exterior.

— Depois da instalação, certifi que-se de que o extractor está nivelado para evitar que se acumule gordura na parte fi nal. Ver Imagem 10.

3 / UTILIZAÇÃO DO SEU APARELHO PT

• PARA USAR O SEU EXTRACTOR DE COZINHA

Como usar o painel de controlo. Ver Imagem 11.

1. Pressione o botão “①”, sua luz indicadora interna acende, o motor está funcionando em baixa velocidade e sua luz indicadora acende. Pressione o botão “①” novamente, a luz indicadora apagará. Todas as funções do exaustor serão fechadas, o exaustor entra em modo de espera.
2. Pressione o botão "1", sua luz indicadora interna acende, o motor está funcionando em baixa velocidade. Pressione o botão novamente, o motor pára.
3. Pressione o botão "2", sua luz indicadora interna acende, o motor está funcionando em velocidade média. Pressione o botão novamente, o motor pára.
4. Pressione o botão "3", sua luz indicadora interna acende, o motor está funcionando em alta velocidade. Pressione o botão novamente, o motor pára.
5. Pressione o botão “💡”, ambas as luzes começam a brilhar. Pressione o botão novamente, as luzes são desligadas.

Conselho de economia de energia

Ajustar a sua velocidade ao modo de cozedura e ao número de caçarolas. Privilegiar os lumes traseiros do seu aparelho de cozedura

1 2 3 4 ① ◯ ◯ ◯ ◯ ◯

Imagem 11

PT 4 / CUIDADO E LIMPEZA DO SEU APARELHO

- SUBSTITUIÇÃO E LIMPEZA DOS FILTROS ANTI-GORDURA

— Retire os filtros tal como indicado na Imagem 12
— Pode limpar o filtro tal como descrito a seguir:

1. Deixe-o de molho durante cerca de 3 minutos em água quente (40-50 graus) com um produto desengordurante e a seguir escove-o suavemente com uma escova macia. Não exerça demasiada pressão para evitar danos.

— Não use um detergente abrasivo, já que danificaria o extractor.
— Certifique-se de que o extractor está desligado antes de o limpar.
— Instalação do filtro de carvão:

1. Retire o filtro AI, ver Imagem 12.
2. Coloque o filtro de carvão no orifício rectangular, fixando-o sobre o motor.
3. A seguir, introduza o rebordo frontal de carvão na ranhura do extractor de cozinha. Desça o rebordo posterior do filtro de carvão até este encaixar no seu devido lugar na parte posterior do orifício rectangular. Eleve as duas barras de fixação até que esteja de modo horizontal sobre o filtro de carvão. Ver Imagem 13.
4. Volte a colocar o filtro na sua posição.
5. Faça o procedimento inverso para retirar o filtro de carvão.

Advertência

O carvão vegetal não pode ser lavado nem reciclado. Deverá substituí-lo pelo menos a cada quatro meses.

- SUBSTITUIÇÃO DA LÂMPADA

O sistema de iluminaçãoanãopodesersubstituí dopeloutilizador, emcaso de maufuncionamento, entre emcontacto com o serviço de assistência.

• INSTALAÇÃO DA SAÍDA T-SHARP

— Fixe a saída de ar e a T-sharp, ver Imagem 14.
— Fixe a saída T-sharp na parte interior da chaminé, ver Imagem 15.

Antes de fazer qualquer trabalho, a fonte de alimentação eléctrica do extractor deve estar desligada, quer seja desligando-a da corrente ou usando um disjuntor.

• MANUTENÇÃO DO SEU APARELHO

MANUTENÇÃO O QUE FAZER		PRODUTOS / ACESSÓRIOS QUE DEVE USAR
Parte superior (superfície) e acessórios	Nunca use esfregões metálicos, produtos abrasivos ou escovas demasiado duras.	Para limpar o corpo e o orifício de ignição deverá usar produtos de limpeza de utilização doméstica diluídos em água e a seguir enxaguar usando água limpa, secando posteriormente com um pano macio.
Cartucho de fi Itro	Este fi Itro retém vapores de gordura e pó. Este componente tem um papel importante para garantir a efi cácia do seu extractor. No caso de manchas resistentes, use um creme não abrasivo e enxagúe posteriormente com água limpa.	Utilize um produto de limpeza de utilização doméstica e a seguir enxagúe abundantemente com água e seque. Estes fi Itros podem ser limpos na posição vertical na sua máquina de lavar loiça. (Não deixe que entrem em contacto com pratos sujos ou baixela de prata).
Filtro de carvão activado	Este fi Itro retém odores e deve ser substituído pelo menos uma vez por ano, dependendo do nível de utilização. Deverá pedir estes fi Itros ao seu distribuidor (indicando a referência apresentada na placa de identifi cação que se encontra no interior do extractor) e tome nota da data de substituição do fi Itro.

5 / ANOMALIAS DE FUNCIONAMENTOPT

SINTOMAS	SOLUÇÕES
O exaustor não funciona...	Verifi car se:• não há um corte de electricidade.• foi realmente seleccionada uma velocidade.
O rendimento do exaustor é insufi ciente...	Verifi car se:• a velocidade do motor seleccionada é sufi ciente para a quantidade de fumo e vapor libertada.• a ventilação da cozinha é sufi ciente para permitir a entrada de ar.• o fi ltro de carvão não está gasto (exaustor na versão de reciclagem).
O exaustor parou durante o seu funcionamento	Verifi car se:• não há um corte de electricidade.• o dispositivo de corte ominoplar não se activou.

6 / SERVIÇO TÉCNICOPT

As intervenções de que o aparelho necessite devem ser realizadas

— pelo revendedor;
— por outro profi ssional qualifi cado autorizado pela marca.

Ao chamá-los, indique a referência completa do seu aparelho (modelo, tipo e número de série). Estas informações figuram na placa de identificação fixada no aparelho.

Informação Ecodesign / Ficha técnica do produto PT

Este aparelho está conforme os regulamentos delegados (UE) 65/2014 e 66/2014 da Comissão europeia sobre os requisitos de eco design e etiquetas energéticas de campânulas domésticas.

Símbolo Valor Unidade

Marca	Brandt
Número do modelo	BHI1944IX
Consumo energético anual AEC		26,7	kWh/annum
Índice de eficiência energética EEi		44,8	-
Índice de eficiência dinâmica do fluido FDE		32,7	-
Índice de eficiência de iluminação LE		30,8	-
Eficiência de filtragem de gordura GFE		82,0	-
Fator de aumento de tempo f		0,8	-
Fluxo de ar volumétrico máximo da campânula	Q_max	536,4	m^3/h
Fluxo de ar volumétrico no melhor ponto de eficiência	Q_BEP	305,5	m^3/h
Pressão estática no melhor ponto de eficiência	P_BEP	283	P
Consumo energético no melhor ponto de eficiência	W_BEP	73,4	W
Consumo de potência nominal do sistema de iluminação	W_L	7,2	W
Iluminação média do sistema de iluminação	E_middle	222	Lux/W
Consumo energético em modo desligado	P_o	--	W
Consumo energético em modo standby	P_s	0,34	W
Fluxod e ar volumétrico na posição de velocidade máxima, no modo Normal	-	536,4	m^3/h
Fluxo de ar volumétrico na posição de velocidade mínima, no modo Normal	-	186,7	m^3/h
Fluxo de ar volumétrico no modo Intensivo/Impulso	-	--	m^3/h
Emissões de potência sonora na posição de velocidade máxima, no modo Normal	-	65	dB(LwA)
Emissões de potência sonora na posição de velocidade mínima, no modo Normal	-	44	dB(LwA)
Emissões de potência sonora no modo Intensivo/Impulso	-	--	dB(LwA)

DEI
