BRUGSANVISNING AD1576B BRANDT

• Sikkerhedsanbefalinger 86
- Miljøbeskyttelse 91
- Beskrivelse af apparatet 92

- Brug af emhætten 94

4 / PLEJE OG RENG∅RING AF APPARATET

• Udskiftning og rengøring af anti-fedt filtrene 96
  • Installation af kulfiltret 96
  • Udskiftning af pæren ____ 96
  • Vedligeholdelse af apparatet 96

5 / FEJLFINDING 97

6 / EFTERSALGSSERVICE 97

Som en del af vores forpligtelse til løbende at forbedre vores produkter, forbeholder vi os retten til at foretage ændringer på dem på baggrund af tekniske fremskridt i forhold til deres tekniske og funktionelle egenskaber og udseende.

Vigtigt:

Inden du installerer og bruger dette apparat, skal denne Installations- og brugsvejledning læses grundigt, hvilket tillader dig hurtigt at blive bekendt med apparatets virkemåde.

DK 1 / MÆRKNINGER TIL BRUGER

Vigtigt

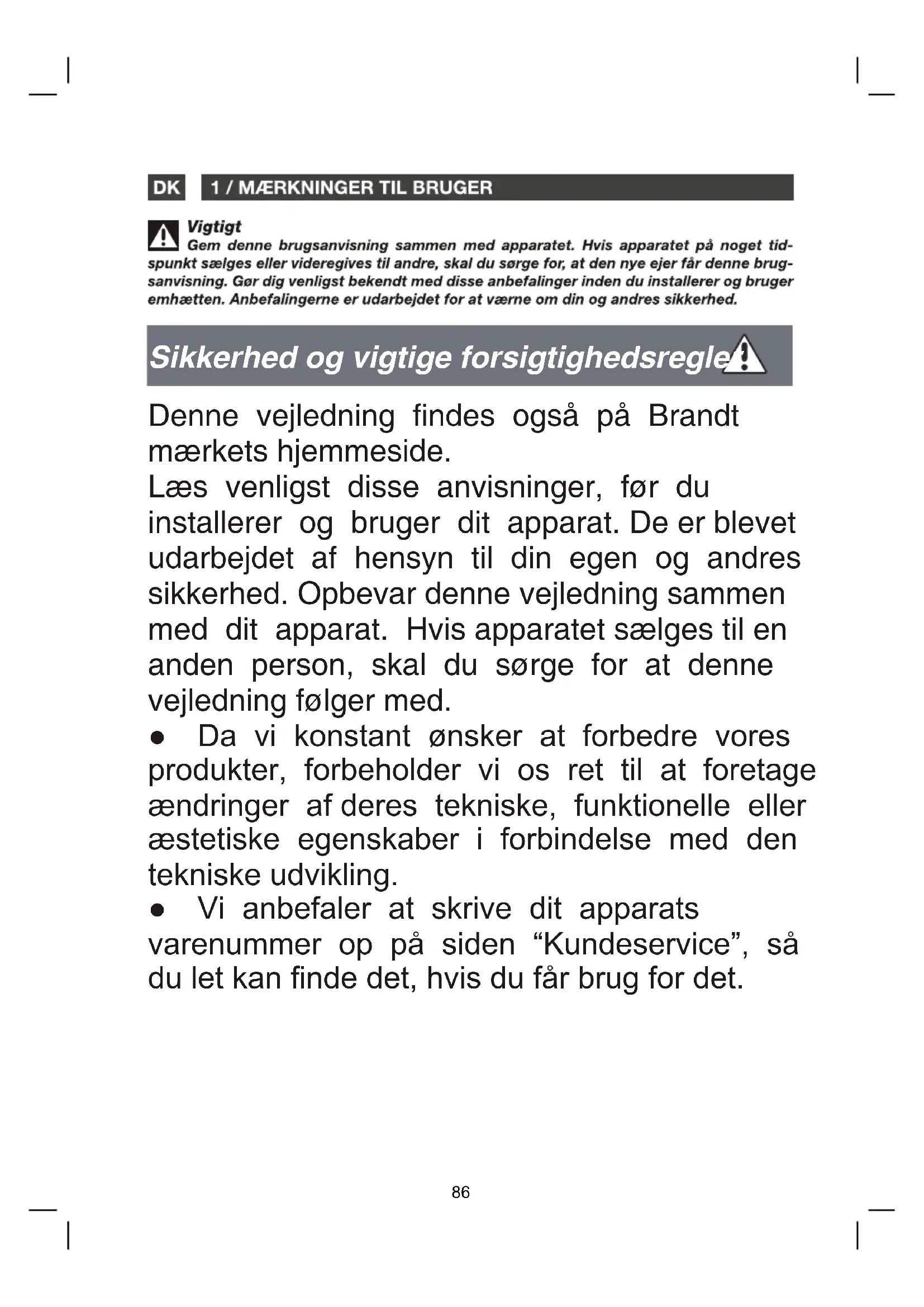

Gem denne brugsanvisning sammen med apparatet. Hvis apparatet på noget tidspunkt sælges eller videregives til andre, skal du sørge for, at den nye ejer får denne brugsanvisning. Gør dig venligst bekendt med disse anbefalinger inden du installerer og bruger emhætten. Anbefalingerne er udarbejdet for at værne om din og andres sikkerhed.

Sikkerhed og vigtige forsigtighedsregler!

Denne vejledning findes også på Brandt mærkets hjemmeside.

Læs venligst disse anvisninger, før du installerer og bruger dit apparat. De er blevet udarbejdet af hensyn til din egen og andres sikkerhed. Opbevar denne vejledning sammen med dit apparat. Hvis apparatet sælges til en anden person, skal du sørge for at denne vejledning følger med.

- Da vi konstant ønsker at forbedre vores produkter, forbeholder vi os ret til at foretage ændringer af deres tekniske, funktionelle eller æstetiske egenskaber i forbindelse med den tekniske udvikling.

- Vi anbefaler at skrive dit apparats varenummer op på siden “Kundeservice”, så du let kan finde det, hvis du får brug for det.

Vigtige forsigtighedsregler

- Dette apparat er designet til at blive brugt i en almindelig husholdning. Det må ikke anvendes til en erhvervsmæssig eller industriel brug eller til andre formål end det, det er beregnet til.

- Når dette apparat modtages, skal det straks pakkes ud. Kontroller apparatets generelle fremtoning. Formuler eventuelle forbehold skriftligt på fragtsedlen og behold et eksemplar af den.

- Dette apparat kan bruges af børn på mindst 8 år og af personer med et fysisk, sensorisk eller mentalt handicap eller manglende kendskab, hvis de er under korrekt opsyn eller hvis de har modtaget instrukser om sikker brug af apparat og hvis der er taget højde for de risici, de udsætter sig for. Børn må ikke lege med apparatet. Brugerens rengøring og vedligeholdelse af apparatet må ikke udføres af børn uden opsyn.

- OBS: De dele, der er tilgængelige på denne emhætte, kan blive meget varme, når emhætten bruges over et komfur.

DK 1 / MÆRKNINGER TIL BRUGER

Elektriske risici

- Alle strømkredsløb skal afbrydes, før man får adgang til tilslutningsklemmerne. Hvis el-kablet er beskadiget, skal det udskiftes af producenten, dennes eftersalgsservice eller en person med lignende kvalificering for at undgå enhver fare.

- For at afbryde strømmen kan man forudse at tilslutte apparatet ved en tilgængelig stikkontakt eller indskyde en afbryder i kredsløbet i overensstemmelse med installationsreglerne.

- Forsøg ikke at ændre eller foretag ikke ændringer af dette apparats egenskaber. Det kan være farligt for brugeren.

- Reparationer må udelukkende udføres af en autoriseret tekniker.

- Tag altid emhættens stik ud før rengøring eller vedligeholdelse.

- Rengør aldrig apparat ved hjælp af dampspuling eller højtryksspuling (krav i forbindelse med elektrisk sikkerhed).

- For at afbryde strømmen kan man forudse at tilslutte apparatet ved en tilgængelig stikkontakt eller indskyde en afbryder i kredsløbet i overensstemmelse med

1 / MÆRKNINGER TIL BRUGER

DK

Installationsreglerne.

• Forsøg ikke at ændre eller foretag ikke ændringer af dette apparats egenskaber. Det kan være farligt for brugeren.
• Reparationer må udelukkende udføres af en autoriseret tekniker.
• Tag altid emhættens stik ud før rengøring eller vedligeholdelse.
• Rengør aldrig apparat ved hjælp af dampspuling eller højtryksspuling (krav i forbindelse med elektrisk sikkerhed).

Risiko for kvælning

- Bestemmelserne vedrørende udledning af luft skal overholdes. Luften må ikke føres ind i kanaler, der bruges til at udlede røg fra apparater, som fungerer med gas eller et andet brændstof (gælder ikke for apparater, som udelukkende fører luften tilbage i rummet).

- Der skal forudses passende ventilation af rummet, når en emhætte bruges samtidig med apparater, der fungerer med gas eller et andet brændstof (gælder ikke for apparater, som udelukkende fører luften tilbage i rummet).

DK 1 / MÆRKNINGER TIL BRUGER

Risiko for antændelse

- Det er forbudt at flambere fødevarer eller lade gasblus fungere under emhætten uden gryde eller pande (flammerne, som suges op, risikerer at beskadige apparatet).

- Hvis der laves friturestegninger under emhætten, skal det ske under konstant opsyn. Meget varm olie og fedt kan antænde.

- Overhold intervallerne mellem rengøring og udskiftning af filtre. Ophobning af fedtdepoter indebærer en risiko for antændelse.

- Det er ikke tilladt at bruge emhætten ovenover et ildsted (træ, kul m.m.).

- Når emhætten er placeret ovenover et gaskomfur, skal den minimale afstand mellem komfurets overflade og den nederste del af emhætten være på mindst 70 cm. Hvis brugsanvisningen til det installerede komfur under emhætten specificerer en større afstand end 70 cm, skal denne afstand overholdes.

Advarsel Hvis dit k

Hvis dit køkken er opvarmet af en anordning, som er tilsluttet en skorsten (for eksempel en brændeovn skal "recirkulerings-" versionen af emhætten installeres. Brug ikke emhætten uden metalfiltrene.

Der bør sørges for hensigtsmæssig ventilering i lokaler, hvor emhætten bruges samtidigt med apparater, som bruger gas eller et andet brændbart drivmiddel.

1 / MÆRKNINGER TIL BRUGER DK

• MILJ∅BESKYTTELSE

— Dette apparats emballagemateriale er genbrugeligt. Hjælp med at genbruge det og beskyt miljøet ved at afl evere det på et kommunalt genbrugscenter til dette formål.
— En stor del af apparatets materiale er også genbrugeligt. Det er mærket med denne etiket for at indikere de brugte dele af apparatet, som ikke bør blandes med andet affald.

Således vil genanvendelsen af apparatet, der organiseres af fabrikanten, blive udført under de bedst mulige forhold, i henhold til EU-direktivet 2002/96/EF om Affald af elektrisk og elektronisk udstyr. Kontakt din kommune eller din forhandler for at blive oplyst om genbrugscentraler i nærheden af, hvor du bor.

— Vi takker dig for, at du gør dit til at beskytte miljøet.

Advarsel

Installationen bør kun udføres af installatører og kvalifi cerede teknikere.

Advarsel

Fjern beskyttelsesfolien fra fi ltret inden brug.

1 / MAERKNINGER TIL BRUGERDK

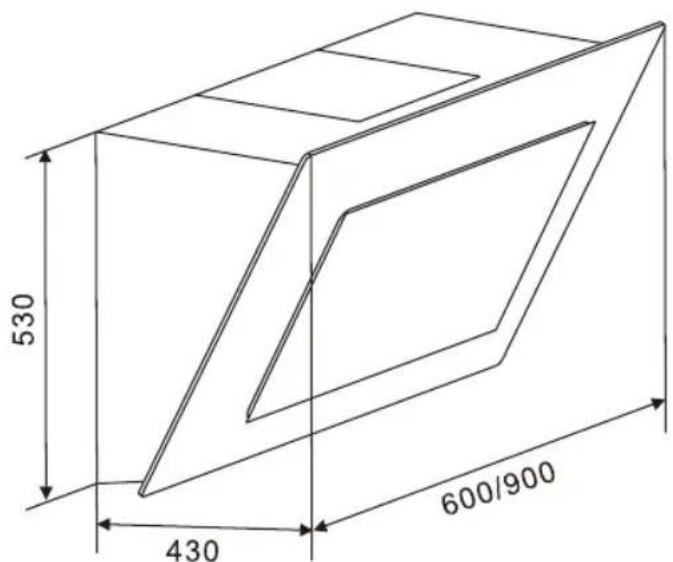

• BESKRIVELSE AF APPARATET

530 430 600/900

2 / INSTALLATION AF APPARATET DK

• MILJ∅BESKYTTELSE

— Emhætten bør monteres med en afstand på 65-75 cm (26-30 tommer) fra komfurets overkant for at opnå den bedste effekt. Se Illustration 1.
— Monter hagen på et passende sted når installationshøjden er bestemt og sørg for, at den sidder lige. Se Illustration 2.
— Monter fl exrør og aftræksrør på emhætten. Se Illustration 3.
— Sæt emhætten på hagen. Når installationspunktet er bestemt, fastgøres hoveddelen med en sikkerhedsskrue. Se Illustration 4.

Note

De to sikkerheds udsugningskanaler sidder på kassens bagside, og de har en diameter på 6 mm.

Note

- Alle former for installationsarbejder bør kun udføres af en kvalifi ceret elektriker eller af en kompetent person.

— Emhættens aftrækssystem må ikke tilsluttes nogen andre eksisterende ventilationssystemer, som bruges af andre apparater, såsom et varmerør, et gasrør eller et rør til varm luft.
- Vinklen på ventilationsrørets bøjning må ikke være under 120°. Røret skal føres vandret og, hvis dette ikke er muligt, skal det gå opad fra udgangspunktet og derefter føres til en ydervæg.
— Efter installationen skal du sikre dig, at emhætten er i vandret for at undgå, at der ophober sig fedt i den ene side. Se Illustration 5.

63cm 75cm

Illustration 1

Hunk

Illustration 2

Rigtigt
Forkert
Illustration 5

DK 3 / BRUG AF APPARATET

• BRUG AF EMHÆTTEN

Sådan bruger du knapperne Se Illustration 6:

1. Sæt emhættens stik i stikkontakten: Når den er tændt, er baglyset tændt. Når "24-timers systemet" derimod vises, er apparatet slukket, og motoren står på standby. Hvis apparatet ikke sættes i gang, slukkes baglyset automatisk efter 30 sekunder.
2. Tryk på knappen "☐" én gang og lampen og "☐" tændes. Tryk igen på knappen og lysene og "☐" slukkes.
3. Tryk på hastighedsknappen "". Motoren har tre hastigheder: Lav, Middel eller Høj.

— Tryk på knappen " " én gang og motoren begynder at arbejde ved LAV hastighed.
— Tryk igen på knappen " og motoren begynder at arbejde ved MIDDEL hastighed.
— Tryk på knappen " " en gang til og motoren begynder at arbejde ved H∅J hastighed.
— Når motoren er i gang, kan du trykke på knappen "for at vælge motorens hastighed: LAV-MIDDEL-H∅J – LAV – MIDDEL...og så fremdeles.

1. Tryk på tænd-knappen "☐" én gang og emhættens motor begynder at arbejde ved den hastighed, som den arbejdede ved sidste gang. Tryk igen på knappen "☐" og motoren stopper med at arbejde.

2. Tryk på ur-knappen "☐". Når emhætten har været frakoblet strømnettet, står uret på 12:00 og tiden skal indstilles igen.

sekunder for at få et tidssegment frem "00:00" og de første tal til indstilling blinker. Tryk på knappen "💡" og tallet stiger i grader og tryk på "💡" og tallet falder i grader. Nærmere betegnet er forskellen 01 hver gang der trykkes en gang og det største tal er 23. Knappen "💡" virker ikke, når det er større. Hvis det er lig med 00, virker knappen "💡" ikke.

— Tryk på ur-knappen “☐” for anden gang. Tidssegmentet “88:88” og de sidste to sidste tal til tidsindstilling blinker. Tryk på knappen “☐” og tallet stiger i grader og tryk på “☐” og tallet falder i grader. Nærmere betegnet er forskellen 01 hver gang der trykkes en gang og det største tal er 59. Knappen “☐” virker ikke, hvis dette tal overstiges. Hvis det er lig med 00, virker knappen “☐” ikke.

— Tryk på ur-knappen "☐" for tredje gang betyder, at du går ud af funktionen og tidsindstillingen bekræftes.

— Tryk på ur-knappen "☐" i cirka 2-5 sekunder i denne funktion for at indstille timen. Hvis du trykker på denne knap for anden gang kan du indstille minutterne. Hvis du trykker på denne knap for tredje gang, går du ud af funktionen og bekræfter tidsindstillingen. Knappen gentager handlingen igen og igen, når du trykker på den (den kan ikke udføre dette forløb, hvis du ikke trykker på den første gang i over 2 sekunder).

Gode råd om energibesparelse

For optimal brug af dit apparat skal du begærnse antallet af knærør og rørlængden mest muligt.

Gode råd om energibesparelse

Reguler tilberedningshastigheden efter tilberednignsmåden og antallet af gryder. Brug først og fremmest de bagerste blus på kogeapparatet.

4 / PLEJE OG RENG∅RING AF APPARATETDK

• UDSKIFTNING OG RENG∅RING AF ANTI-FEDT FILTRENE

— Træk ned i emhætten som vist på Illustration 7.

— Filtret kan rengøres som beskrevet herunder:

1. Læg det i blød i cirka 3 minutter i varmt vand (40-50) grader med et fedtløsningsmiddel og skrub det derefter forsigtigt med en blød børste. Undgå venligst at udsætte fi ltret for et for stort tryk, for at undgå at beskadige det.

2. Filtret kan sættes i opvaskemaskinen med opvaskemiddel. Indstil temperaturen til cirka 60 grader.

— Undgå venligst at bruge et slibende rengøringsmiddel, da dette skader emhætten.

Kontroller at emhætten er koblet fra nnettet inden den rengøres.

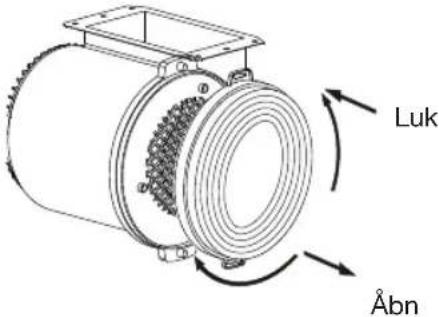

• INSTALLATION AF KULFILTRET (VALGFRIT), SE ILLUSTRATION 8

— Afmonter fi Itrene. Se Illustration 7.

— Trækulsfiltrene (Illustration 8) sidder på enden af motoren. Drej trækulsfi Itrene i modsat retning af uret indtil du har skruet dem løs.

— Udfør forløbet i omvendt rækkefølge for at afmontere trækulsfi ltret.

Luk Åbn

Illustration

Advarsel:

Trækulsfi ltret kan ikke vaskes eller

genbruges. Det bør udskiftes hver tredje eller sjette måned afhængig af, hvor ofte du laver mad.

• UDSKIFTNING AF PÆREN

Tag beslag og glas af og derefter den defekte pære. Se Illustration 9.

Isæt den nye pære, glasset og beslaget.

Vigtigt: Inden du udskifter pæren, skal du kontrollere, at strømforsyningen til emhætten er slået fra.

SYMPTOMER	L∅SNINGER
Emhætten virker ikke...	Kontroller at:Strømmen ikke er slået fra.En hastighed er valgt.
Emhættens præstation erutilstrækkelig...	Kontroller at:Den valgte motorhastighed et tilstrækkelig for den mængde af mados og damp som skal suges ud.Køkkenet er tilstrækkeligt ventileret for at tillade indtag af frisk luft.Kulfi ltret ikke er opbrugt (emhætte som fungerer med recirkuleringsversionen.
Emhætten er gået i stå	Kontroller at:Strømmen ikke er slået fra.De enpolede automatsikringer ikke er blevet aktiveret.

6 / EFTERSALGSSERVICE

DK

Al vedligeholdelse på dit udstyr bør foretages af:

— eller en anden kvalifi ceret mekaniker, som er autoriseret til reparation af apparater af dette mærke.

Når du laver aftale med ovenstående, skal du opgive hele dit udstyrs reference (model, type og serienummer). Disse oplysninger fi ndes på fabrikantens navneskilt påsat dit udstyr.

Denne enhed overholder de delegerede regulativer (EU) 65/2014 og 66/2014 for Europakommissionen om de økologiske designkrav or energimærkning af husholdningsemhætters.

Symbol Værdi Enhed

Mærke	Brandt
Modelnummer	AD1576B
Årligt energiforbrug AEC		90.8	kWh/annum
Energieffektivitetsindeks EEi		82.7	-
Dynamisk væske effektivitetsindeks FDE		15.4	-
Belysnings effektivitetsindeks LE		47.0	-
Fedt filtreringseffektivitet GFE		53.6	-
Tids stigningsfaktor f		1.4	-
Emhættens maksimale volumetriske luftstrøm	Q_max	591.0	m^3/h
Volumetrisk luftstrøm ved det bedste effektivitetspunkt	Q_BEP	309.6	m^3/h
Statisk tryk ved det bedste effektivitetspunkt	P_BEP	307	P
Strømforbrug ved det bedste effektivitetspunkt	W_BEP	170.9	W
Belysningssystemets nominelle strømforbrug	W_L	1.0	W
Belysningssystemets gennemsnitlige oplysning	E_middle	47	Lux/W
Strømforbrug i slukket tilstand	P_o	--	W
Strømforbrug i slumretilstand	P_s	0.41	W
Volumetrisk luftstrøm ved maksimal hastighedindstilling i normal tilstand	-	555.0	m^3/h
Volumetrisk luftstrøm ved minimal hastighedsindstilling i normal tilstand	-	412.2	m^3/h
Volumetrisk luftstrøm i intensiv/forstærket tilstand	-	--	m^3/h
Lydeffektemissioner ved maksimal hastighedsindstilling i normal tilstand	-	70	dB(LwA)
Lydeffektemissioner ved minimal hastighedindstilling i normal tilstand	-	63	dB(LwA)
Lydeffektemissioner i intensiv/forstærket tilstand	-	--	dB(LwA)

Mærke	Brandt
Modelnummer	AD1579B
Årligt energiforbrug AEC		89.1	kWh/annum
Energieffektivitetsindeks EEi		79.6	-
Dynamisk væske effektivitetsindeks FDE		17.1	-
Belysnings effektivitetsindeks LE		49.6	-
Fedt filtreringseffektivitet GFE		54.7	-
Tids stigningsfaktor f		1.4	-
Emhættens maksimale volumetriske luftstrøm	Q_max	610.0	m^3/h
Volumetrisk luftstrøm ved det bedste effektivitetspunkt	Q_BEP	354.6	m^3/h
Statisk tryk ved det bedste effektivitetspunkt	P_BEP	303	P
Strømforbrug ved det bedste effektivitetspunkt	W_BEP	174.8	W
Belysningssystemets nominelle strømforbrug	W_L	1.0	W
Belysningssystemets gennemsnitlige oplysning	E_middle	50	Lux/W
Strømforbrug i slukket tilstand	P_o	--	W
Strømforbrug i slumretilstand	P_s	0.34	W
Volumetrisk luftstrøm ved maksimal hastighedindstilling i normal tilstand	-	482.0	m^3/h
Volumetrisk luftstrøm ved minimal hastighedsindstilling i normal tilstand	-	396.0	m^3/h
Volumetrisk luftstrøm i intensiv/forstærket tilstand	-	--	m^3/h
Lydeffektemissioner ved maksimal hastighedsindstilling i normal tilstand	-	69	dB(LwA)
Lydeffektemissioner ved minimal hastighedindstilling i normal tilstand	-	63	dB(LwA)
Lydeffektemissioner i intensiv/forstærket tilstand	-	--	dB(LwA)
