BEDIENUNGSANLEITUNG AD1576B BRANDT

dB(L WA) Brandt AD1579BDEINHALTSVERZEICHNIS

1 / WAS DER BENUTZER BEACHTEN SOLLTE

• Hinweise für die Sicherheit ____________________________________ 44

• Hinweise zum Schutz der Umwelt _____________________________ 45

• Für die Benutzung ihrer Dunstabzugshaube _____________________ 48

4 / INSTANDHALTUNG UND REINIGUNG DES GERÄTS

• Wechsel und Reinigung des Anti-Fett- Filters ___________________ 50

• Instandhaltung ihres Geräts ___________________________________ 51

5 / ANOMALIEN IM BETRIEB ________________________________________ 52

6 / TECHNISCHER KUNDENDIENST _________________________________ 52 Mit dem Ziel die konstante Verbesserung unserer Produkte zu gewährleisten, behalten wir uns das Recht vor, an ihnen Änderungen der technischen Eigenschaften oder am Design vorzunehmen, die einen technischen Fortschritt bedeuten. Wichtig: Lesen Sie die Anleitung für die Installation und Benutzung bitte aufmerksam durch, bevor Sie dieses Produkt in Betrieb nehmen, um sich so schnell wie möglich mit seiner Funktionsweise vertraut zu machen.

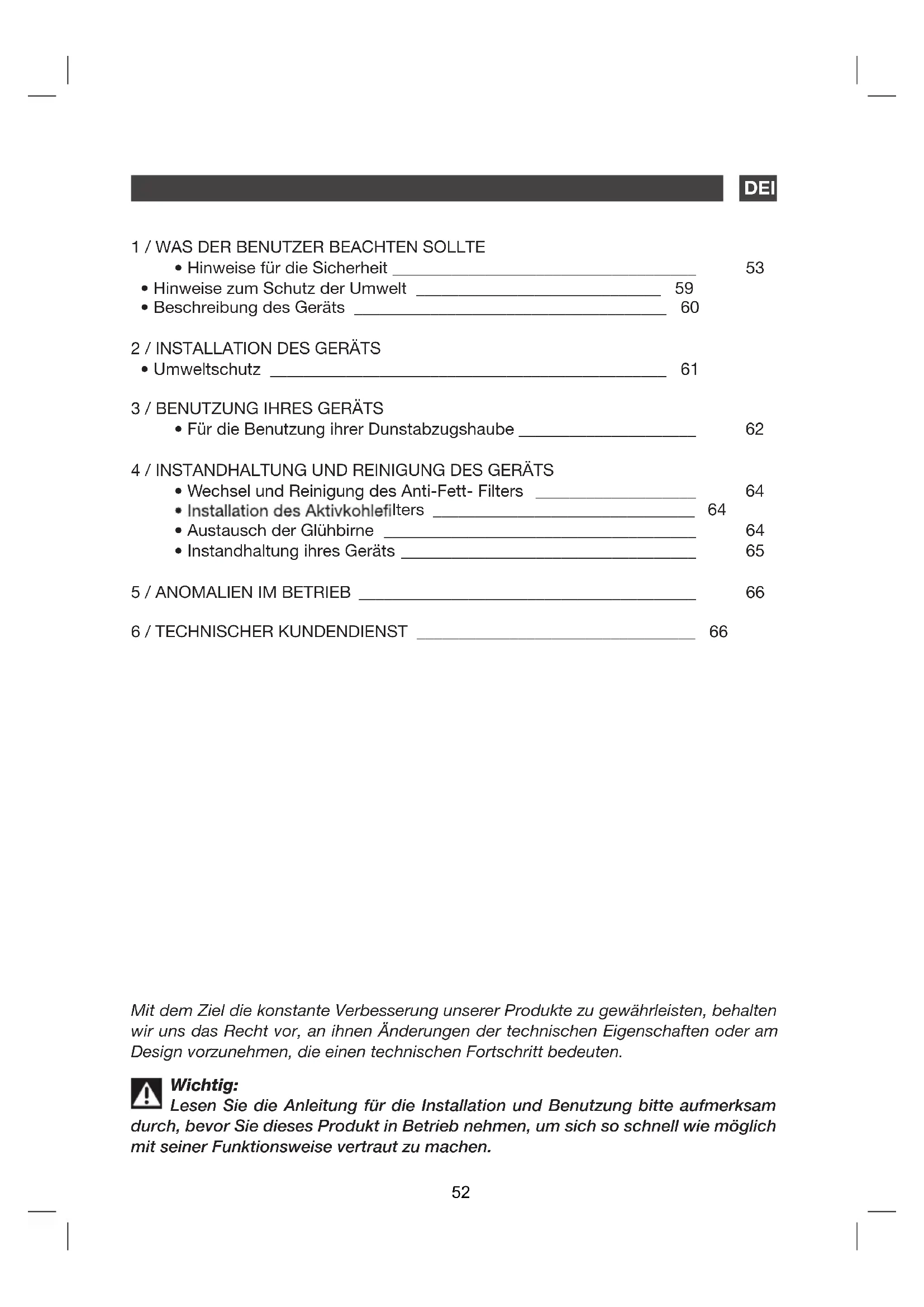

1 / WAS DER BENUTZER BEACHTEN SOLLTE

• Hinweise für die Sicherheit ____________________________________ 53

• Hinweise zum Schutz der Umwelt _____________________________ 59

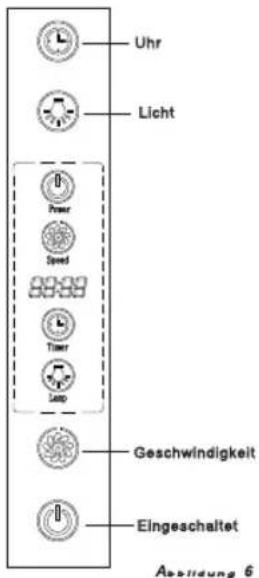

• Für die Benutzung ihrer Dunstabzugshaube _____________________ 62

4 / INSTANDHALTUNG UND REINIGUNG DES GERÄTS

• Instandhaltung ihres Geräts ___________________________________ 65

5 / ANOMALIEN IM BETRIEB ________________________________________ 66

6 / TECHNISCHER KUNDENDIENST _________________________________ 66 52Wichtige Sicherheits- und Vorsichtsmaßnahmen Diese Gebrauchsanleitung steht auch auf der Website der Marke Brandt zur Verfügung. Bitte nehmen Sie vor der Installierung und Nutzung dieses Geräts die hierin enthaltenen Hinweise zur Kenntnis. Sie wurden für Ihre Sicherheit und die Sicherheit anderer abgefasst. Bitte bewahren Sie diese Gebrauchsanleitung mit Ihrem Gerät auf. Sollte das Gerät einer anderen Person verkauft oder überlassen werden, müssen Sie sich vergewissern, dass dies nur in Begleitung der Gebrauchsanleitung erfolgt. ● Da wir darum bemüht sind, unsere Produkte kontinuierlich zu verbessern, behalten wir uns das Recht vor, ihre technischen, betrieblichen oder ästhetischen Eigenschaften auf der Grundlage der technischen Entwicklung nach Belieben zu verändern. 53● Damit Sie die Kenndaten Ihres Geräts in Zukunft problemlos wiederfinden, raten wir Ihnen, sie auf der Seite "Kundendienst" dieser Gebrauchsanleitung zu notieren. Wichtige Vorsichtsmaßnahmen Dieses Gerät wurde für die private Nutzung im Haushalt entwickelt. Verwenden Sie es deshalb nicht zu gewerblichen oder industriellen oder zu anderen als den bestimmungsgemäßen Zwecken.

● Wir raten Ihnen, das Gerät bei Erhalt sofort auszupacken oder auspacken zu lassen. Ü b e r p r ü f e n S i e s e i n a l l g e m e i n e s Erscheinungsbild, machen Sie eventuelle Vorbehalte schriftlich auf dem Lieferschein geltend und behalten Sie hiervon ein Exemplar. ● Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten ohne spezifischeErfahrungen oder Kenntnisse für die Nutzung dieses Geräts verwendet werden, wenn sie dabei beaufsichtigt werden oder die notwendigen Hinweise für die sichere Verwendung des 54Geräts und die hiermit verbundenen Risiken erhalten und diese verstanden haben. Es ist darauf zu achten, dass Kinder nicht mit dem Gerät spielen. Die Wartung oder Reinigung des Geräts darf nicht durch Kinder ohne die Aufsicht Erwachsener erfolgen. ● Achtung: Die zugänglichen Teile dieses Geräts können heiß werden, wenn es mit Kochgeräten verwendet wird. Elektrische Risiken ● Die Stromversorgung muss vor Eingriffen an den Anschlussklemmen unterbrochen werden. Ist das Stromversorgungskabel beschädigt, muss es vom Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Person ausgewechselt werden, um sämtliche Risiken auszuschalten. ● Eine Unterbrechung der Stromversorgung kann mit Hilfe eines von außen zugänglichen Netzsteckers oder durch den sachgemäßen Einbau eines Schalters in den ortsfesten Leitungen gewährleistet werden. ● Versuchen Sie nicht, die Kenndaten dieses Geräts zu verändern. Dies wäre mit Risiken für Sie verbunden. 55● Reparaturen dürfen ausschließlich von zugelassenen Fachleuten vorgenommen werden. ● Unterbrechen Sie vor der Reinigung oder Wartung der Abzugshaube immer die Stromversorgung. ● Verwenden Sie (aufgrund der Anforderungen zur Gewährleistung der elektrischen Sicherheit) zur Reinigung Ihres Geräts nie Dampf- oder Hochdruckgeräte. ● Eine Unterbrechung der Stromversorgung kann mit Hilfe eines von außen zugänglichen Netzsteckers oder durch den sachgemäßen Einbau eines Schalters in den ortsfesten Leitungen gewährleistet werden ● Versuchen Sie nicht, die Kenndaten dieses Geräts zu verändern. Dies wäre mit Risiken für Sie verbunden. ● Reparaturen dürfen ausschließlich von zugelassenen Fachleuten vorgenommen werden. ● Unterbrechen Sie vor der Reinigung oder Wartung der Abzugshaube immer die Stromversorgung. 56● Verwenden Sie (aufgrund der Anforderungen zur Gewährleistung der elektrischen Sicherheit) zur Reinigung Ihres Geräts nie Dampf- oder Hochdruckgeräte. Erstickungsgefahr ● Die für den Luftabzug geltenden Regelungen müssen eingehalten werden. Es darf keine Luft in Leitungen abgeführt werden, die dem Abzug von Rauch aus Geräten dienen, für deren Betrieb Gase oder andere Brennstoffe zum Einsatz kommen (dies gilt nicht für Geräte, die nur Luft in den Raum ableiten). ● Es ist eine geeignete Raumbelüftung vorzusehen, wenn eine Küchenabzugshaube gleichzeitig mit Gas oder andere Brennstoffe verwendenden Geräten verwendet wird (dies gilt nicht für Geräte, die nur Luft in den Raum ableiten). Brandgefahr ● Es ist verboten, unter der Abzugshaube Lebensmittel zu flambieren oder Gaskocher ohne Kochgefäße zum Einsatz zu bringen (die angesaugten Flammen könnten das Gerät beschädigen). 57● Das Frittieren unter dem Gerät darf nur unter ständiger Aufsicht erfolgen. Auf sehr hohe Temperaturen erhitzte Öle und Fette können Feuer fangen. ● Das Reinigen und Wechseln der Filter muss im empfohlenen Rythmus erfolgen. Ein Ansammeln von Fett ist mit einem Brandrisiko verbunden. ● Der Betrieb des Geräts über einem Brennstoffherd (Holz, Kohle, usw.) ist nicht zulässig. ● Wird die Abzugshaube über ein Gasgerät angebracht, ist ein Mindestabstand zwischen der Kochfläche und der Unterseite der Abzugshaube von 70 cm einzuplanen. Falls in der Gebrauchsanleitung der unter der Abzugshaube installierten Kochfläche ein größerer Abstand als 70 cm empfohlen wird, ist dieser zu berücksichtigen.

581 / WAS DER BENUTZER BEACHTEN SOLLTE DE

Achtung Der Anschluss darf nur von qualifi zierten Installateuren und Technikern durchgeführt werden. Achtung Bevor Sie den Modulfi lter zum ersten Mal benutzen, ziehen Sie die Schutzfolie ab.

• SCHUTZ DER UMWELT — Die Materialien zur Verpackung dieses Geräts können recycelt werden. Nehmen Sie am Recycling teil und helfen Sie uns, die Umwelt zu schützen, indem Sie sie in die Behälter ihrer Gemeinde werfen, die extra dafür vorgesehen sind. — Auch das Gerät wurde mit recycelbaren Materialien hergestellt, weshalb es mit diesem Logo versehen ist. Das zeigt an, dass derlei Geräte nicht mit anderem Müll zusammen entsorgt werden sollten. Wenn Sie so handeln, wird das Recycling der Geräte durch den Hersteller unter den best möglichen Bedingungen rea- lisiert, gemäß der europäischen Richtlinie: 2002/96/CE über die Entsorgung von elektrischen und elektronischen Geräten. Setzen Sie sich bitte mit Ihrer Gemeinde oder dem Geschäft in Verbindung, in dem Sie das Gerät erworben haben, um zu erfahren, wo die nächstgelegenen Punkte zur Entsorgung zu nden sind. — Wir bedanken uns bei Ihnen für die Unterstützung für den Schutz der Umwelt.

591 / WAS DER BENUTZER BEACHTEN SOLLTEDE

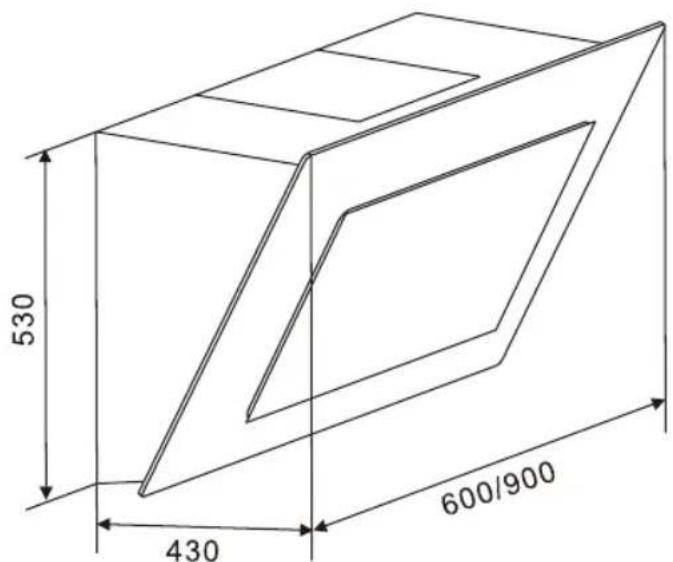

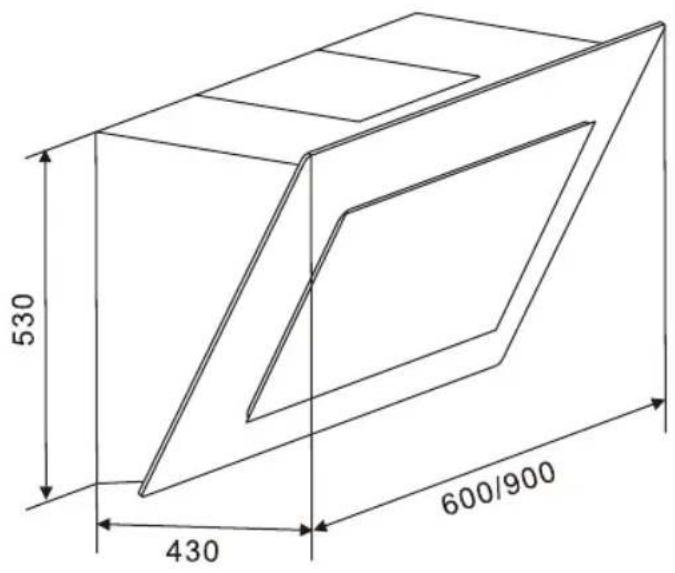

• BESCHREIBUNG DES GERÄTS 60— Die Dunstabzugshaube muss in einem Abstand von 65-75 cm (26-30 Zoll) über dem Herd angebracht werden, um die beste Wirkung zu erzielen. Siehe Abbildung 1. — Bringen Sie den Halter an der richtigen Stelle an, wenn die Höhe bestimmt wurde und beachten Sie, dass er korrekt ausgerichtet ist. Siehe Abbildung 2. — Bringen Sie das verlängerbare Rohr und die Abdeckung der Dunstabzugshaube an. Siehe Abbildung 3. — Bringen Sie die Dunstabzugshaube über dem Herd an ihrem Halter an. Wenn die Position bestimmt wurde, xieren Sie den Korpus mit der Sicherheitsschraube. Siehe Abbildung 4. Abbildung 1 Abbildung 2 Abbildung 3 Abbildung 4 Abbildung 5 Hinweis Die beiden Belüftungsöffnungen zur Sicherheit befi nden sich mit einem Durch- messer von 6 mm am hinteren Teil es Ge- häuses. Hinweis — Alle Installationsarbeiten müssen von einem ausgebildeten Elektriker oder von einer kompetenten Fachkraft ausgeführt werden. — Verbinden Sie das Abluftsystem der Dunstabzugshaube nicht mit einem existierenden Abluftsystem, an dem schon ein anderes Gerät angeschlossen ist, wie eine Gasheizung, ein Heißluftrohr oder ein Warmluftrohr. — Der Winkel des Abluftrohrs darf nicht kleiner als 120º sein. Das Rohr muss horizontal verlegt werden oder kann vom Ausgangspunkt auch ansteigen und muss zu einer Außenwand geführt werden. — Versichern Sie sich nach der Montage, dass Sie die Dunstabzugshaube im Wasser montiert haben, um die Akkumulation von Fett an einer Stelle zu vermeiden. Siehe Abbildung 5 . Gut Schlecht

2 / INSTALLATION DES GERÄTS DE

• UMWELTSCHUTZ 6162634 / INSTANDHALTUNG UND REINIGUNG IHRES GERÄTS DE

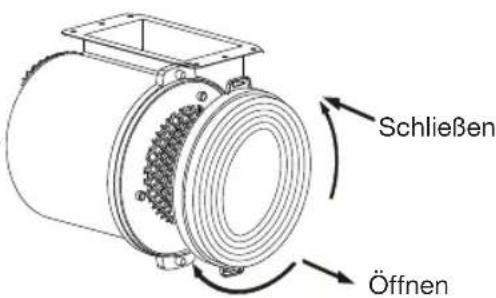

• INSTALLATION DES AKTIVKOHLEFILTERS (OPTIONAL) SIEHE ABBILDUNG 8

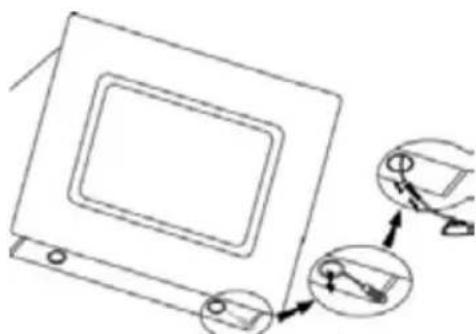

• AUSTAUSCH DER GLÜHBIRNE — Ziehen Sie an der Dunstabzugshaube, so wie es in der Abbildung 7 gezeigt wird. — Der Filter wird so gereinigt, wie es in der Folge beschrieben wird:

1. Weichen Sie ihn für etwa 3 Minuten in heißem

Wasser (40-50 Grad) mit einem Fett lösenden Spülmittel ein und bürsten Sie ihn sanft mit einer weichen Bürste ab. Üben Sie bitte nicht zu starken Druck aus, um Schäden zu vermeiden.

2. Sie können ihn auch in der Spülmaschine

mit Spülmittel reinigen. Stellen Sie dabei die Temperatur auf etwa 60 Grad ein. — Bitte benutzen Sie keine kratzenden Reiniger, denn Sie können die Dunstabzugshaube beschädigen. — Nehmen Sie die Filter ab, siehe Abbildung 7. — De Aktivkohle lter (Abbildung 8) be nden sich an beiden Enden des Motors. Drehen Sie die Aktivkohle lter gegen die Drehrichtung der Uhrzeiger, bis Sie sie abgeschraubt haben. — Führen Sie den Vorgang in umgekehrter Richtung aus, um den Filter wieder anzubringen. Nehmen Sie den Halter und das Glas ab, und entnehmen Sie danach die kaputte Birne (siehe Abbildung 9). Setzen Sie die neue Glühbirne, das Glas und den Halter ein. Achtung: Bevor Sie die Lampe tauschen, versichern Sie sich darüber, dass das Gerät abgeschaltet ist. Hinweis Versichern Sie sich darüber, dass die Dunstabzugshaube abgeschaltet ist, bevor Sie mit der Reinigung beginnen. Warnung: Die Aktivkohle kann weder gereinigt noch recycelt werden. Sie sollten ihn alle drei bis sechs Monate, je nach Benutzung ihrer Küche, wechseln. Abbildung 7 Abbildung 8 Schließen Abbildung 9

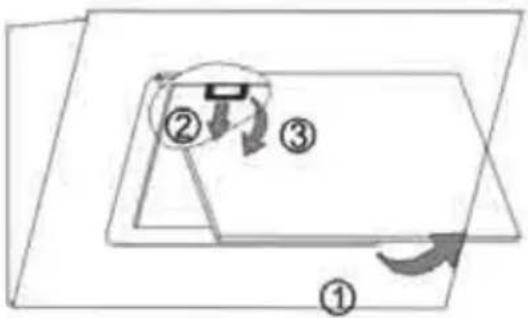

• WECHSEL UND REINIGUNG DES ANTI-FETT- FILTERS Öffnen

64• INSTANDHALTUNG IHRES GERÄTS

Zum besten Schutz Ihres Geräts empfehlen wir Ihnen die Produkte zur Reinigung der Marke. Die Erfahrung der Profi s im Dienst der Allgemeinheit. Clearit bietet Ihnen Pro -Produkte und Pro -Lösungen, die für die täglichen Schutz Ihrer Haushaltsgeräte und Küchenprodukte geschaffen wurden. Sie nden diese Produkte bei Ihrem üblichen Händler, zusammen mit Zubehörprodukten und Verbrauchsmaterialien.

WARTUNG WAS ZU TUN IST

Oberteil (Oberfl äche ) und Zubehör Filterkartusche Aktivkohlefi lter Benutzen Sie niemals metallische Schwämme, kratzende Reiniger oder zu harte Bürsten. Dieser Filter hält fettige Dämpfe und Staub zurück. Es ist das Element, das ganz wesentlich die Wirksamkeit der Dunstabzugshaube garantiert. Falls sie starke Flecken aufweist, reinigen Sie ihn mit einer nicht kratzenden Reinigungscreme und spülen Sie mit klarem Wasser nach. Dieser Filter fi ltert die Gerüche heraus und er muss wenigstens ein Mal im Jahr, je nach Nutzung, gewechselt werden. Sie sollten diese Filter bei Ihrem Händler kaufen (geben Sie die Referenznummer an, die sich auf der Typenplakette im Inneren der Dunstabzugshaube befi ndet) und notieren Sie das Datum des Filtertauschs. Um den Korpus und die Lichtöffnungen zu reinigen, sollten nur gewöhnliche Haushaltsreiniger benutzt werden, die in Wasser verdünnt werden und danach wird mit klarem Wasser nachgewischt und mit einem weichen Lappen abgetrocknet. Benutzen sie einen haushaltsüblichen Reiniger, spülen Sie mit reichlich klarem Wasser nach und trocknen ihn. Die Reinigung dieser Filter kann aufrecht stehend in der Spüle vorgenommen werden. (Erlauben Sie nicht, dass Sie in Kontakt mit schmutzigem Geschirr kommen). Hinweis: Bevor Sie irgendeine Arbeit an der Dunstabzugshaube vornehmen, muss sie von der Stromzufuhr getrennt werden, entweder durch herausziehen des Netzsteckers oder über den Trennschalter. 4 / INSTANDHALTUNG UND REINIGUNG DES GERÄTS DE

656 / TECHNISCHER KUNDENDIENST DE

Die Arbeiten, die an dem Gerät ausgeführt werden, müssen durchgeführt werden von: — dem Händler — oder von einem von der Marke autorisiertem und quali zierten Fachmann. Bei Anrufen geben Sie bitte stets die gesamten Referenzdaten an (Modell, Typ und Serienummer). Diese Daten nden sich auf dem Typenschild des Geräts.

5 / ANOMALIEN IM BETRIEBDE

SYMPTOME LÖSUNGEN Die Dunstabzugshaube funktioniert nicht ... Die Leistung der Dunstabzugshaube ist unzureichend. Die Dunstabzugshaube hat sich im Betrieb abgeschaltet. Überprüfen Sie, dass:

• der Strom nicht abgestellt wurde.

• eine Geschwindigkeit zum Betrieb gewählt wurde. Stellen Sie sicher, dass:

• Die gewählte Motordrehzahl ist für die ausreichende Menge von Rauch und Dämpfen gelöscht werden.

• Die Küche ist ausreichend belüftet, damit für Frischluftzufuhr.

• Die Kohlenstoff-Filter nicht getragen wird (Haube Betriebssystem im Recycling-Modus). Überprüfen Sie, dass:

• der Strom nicht abgestellt wurde.

• der automatische Schutztrennschalter nicht ausgelöst wurde. 66 Energiespargerät Zur optimalen Nutzung Ihres Geräts beachten Sie bitte:

• Schließen Sie das Gerät möglichst an einen Abzugskanal mit Ø 150 mm an.

• Der Abzugskanal sollte möglichst wenige Biegungen enthalten und gerade sein.

• Stellen Sie die Schaltstufe auf die Zubereitungsmethode und die Anzahl der Töpfe ein.

• Verwenden Sie möglichst die hinteren Brenner/Kochplatten.

• Warten Sie das Gerät regelmäßig für optimale Leistung. Das Gerät entspricht den Bestimmungen der delegierten Verordnungen 65/2014 und 66/2014 der Europäischen Kommission zum Ökodesign und zur Energieauszeichnung von Dunstabzugshauben. Informationen zum Ökodesgin / Technisches Produktdatenblat

Das Gerät entspricht den Bestimmungen der delegierten Verordnungen 65/2014 und 66/2014 der Europäischen Kommission zum Ökodesign und zur Energieauszeichnung von Dunstabzugshauben.

Symbol Wert Einheit Marke Modellnummer Jährlicher Energieverbrauch AEC

Zeiterhöhungsfaktor f

Maximaler volumetrischer Ludurchsatz der Dunstabzugshaube

Volumetrischer Ludurchsatz bei bestem Effizienzpunkt

Stascher Druck bei bestem Effizienzpunkt

Leistungsaufnahme bei bestem Effizienzpunkt

Nenn-Leistungsaufnahme des Beleuchtungssystems

Durchschniliche Beleuchtungsstärke des Beleuchtungssystems

Lux/W Leistungsaufnahme wenn ausgeschaltet

Leistungsaufnahme im Stand-by-Modus

Volumetrischer Ludurchsatz bei höchster Schaltstufe im Normalmodus

Volumetrischer Ludurchsatz bei niedrigster Schaltstufe im Normalmodus

Volumetrischer Ludurchsatz im Intensiv-/Boost-Modus

Schallemission bei höchster Schaltstufe im Normalmodus

dB(L WA) Schallemission bei niedrigster Schaltstufe im Normalmodus

dB(L WA) Schallemission im Intensiv-/Boost-Modus

dB(L WA) Brandt AD1576BInformationen zum Ökodesgin / Technisches ProduktdatenblattDE

Symbol Wert Einheit Marke Modellnummer Jährlicher Energieverbrauch AEC

Zeiterhöhungsfaktor f

Maximaler volumetrischer Ludurchsatz der Dunstabzugshaube

Volumetrischer Ludurchsatz bei bestem Effizienzpunkt

Stascher Druck bei bestem Effizienzpunkt

Leistungsaufnahme bei bestem Effizienzpunkt

Nenn-Leistungsaufnahme des Beleuchtungssystems

Durchschniliche Beleuchtungsstärke des Beleuchtungssystems

Lux/W Leistungsaufnahme wenn ausgeschaltet

Leistungsaufnahme im Stand-by-Modus

Volumetrischer Ludurchsatz bei höchster Schaltstufe im Normalmodus

Volumetrischer Ludurchsatz bei niedrigster Schaltstufe im Normalmodus

Volumetrischer Ludurchsatz im Intensiv-/Boost-Modus

Schallemission bei höchster Schaltstufe im Normalmodus

dB(L WA) Schallemission bei niedrigster Schaltstufe im Normalmodus

dB(L WA) Schallemission im Intensiv-/Boost-Modus
