MANUAL DE UTILIZADOR AD1576B BRANDT

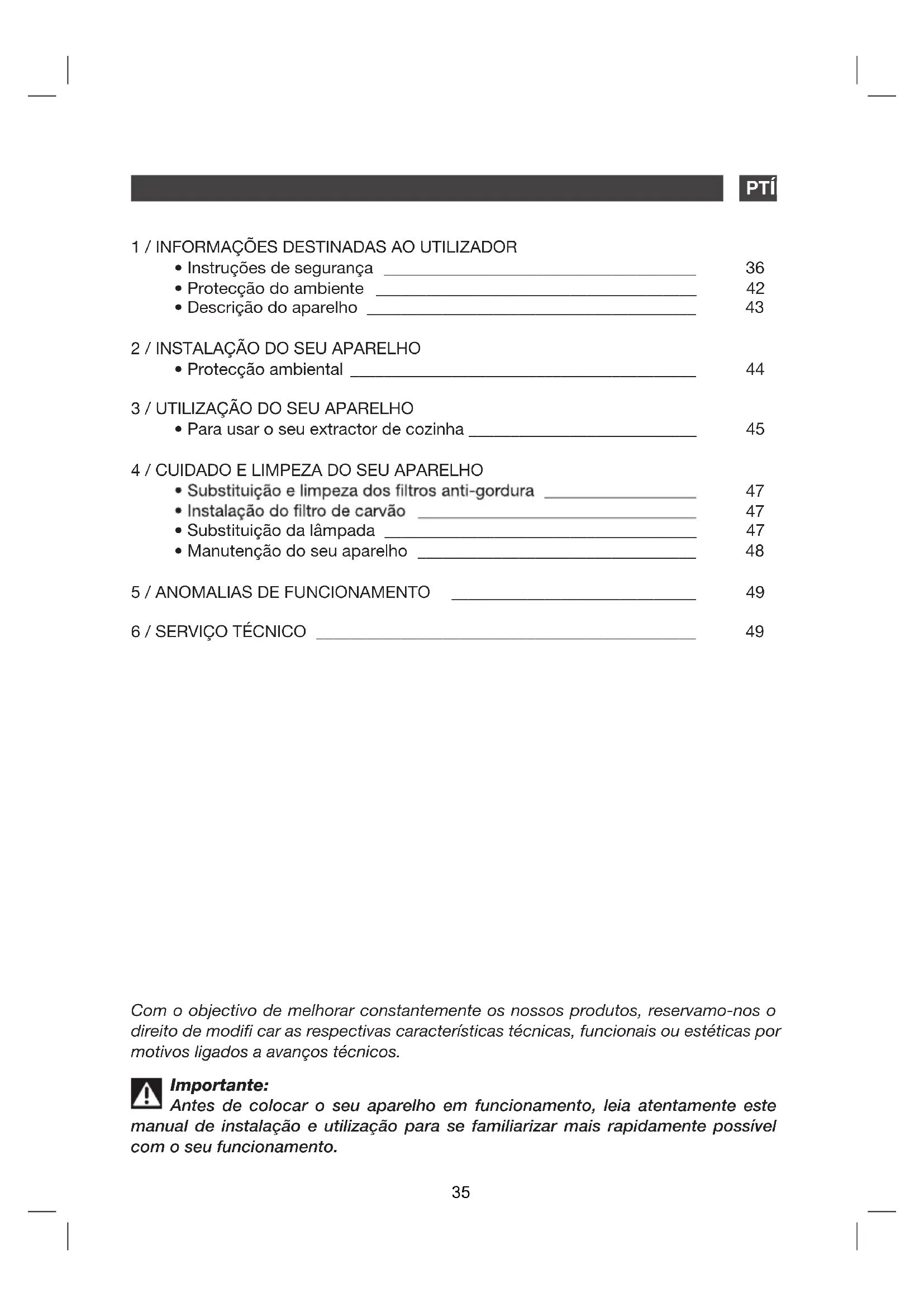

PT MANUAL DE UTILIZAÇÃO

• Instruções de segurança 36
• Protecção do ambiente 42
• Descrição do aparelho 43

2 / INSTALAÇÃO DO SEU APARELHO

- Protecção ambiental 44

3 / UTILIZAÇÃO DO SEU APARELHO

- Para usar o seu extractor de cozinha ____ 45

4 / CUIDADO E LIMPEZA DO SEU APARELHO

• Substituição e limpeza dos filtros anti-gordura ____ 47
• Instalação do filtro de carvão 47
• Substituição da lâmpada 47
• Manutenção do seu aparelho 48

5 / ANOMALIAS DE FUNCIONAMENTO 49

6 / SERVIÇO TÉCNICO 49

Com o objectivo de melhorar constantemente os nossos produtos, reservamo-nos o direito de modifi car as respectivas características técnicas, funcionais ou estéticas por motivos ligados a avanços técnicos.

Importante:

Antes de colocar o seu aparelho em funcionamento, leia atentamente este manual de instalação e utilização para se familiarizar mais rapidamente possível com o seu funcionamento.

PT 1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

Importante

Guarde este guia de utilização junto do aparelho. Se o aparelho for vendido ou cedido a outra pessoa, tenha o cuidado de remeter igualmente o manual de utilização. Leia estas recomendações antes de instalar e utilizar o aparelho. Estas recomendações foram redigidas para a sua segurança e a segurança dos outros.

Segurança e precauções importantes

Este manual está igualmente disponível no site Internet da marca Brandt.

Queira tomar conhecimento destes conselhos antes de instalar e utilizar o seu aparelho. Estes foram redigidos para a sua segurança e a dos outros. Conserve este manual de utilização com o seu aparelho. Se o aparelho for vendido ou cedido a uma outra pessoa, certifique-se de entregar junto o manual de utilização.

- Para o melhoramento constante dos nossos produtos, reservamo-nos o direito de introduzir nas características técnicas, funcionais ou estéticas todas as modificações de características ligadas à evolução técnica.

- Para encontrar facilmente no futuro as referências do seu aparelho, aconselhamos anotá-las na página “Serviço aos Consumidores”.

Precauções importantes

- Este aparelho foi concebido para ser utilizado por particulares no seu lugar de habitação. Não o utilizar para fins comerciais ou industriais ou para outros objetivos diferentes daqueles para os quais foi concebido.

- À receção do aparelho, desembale-o ou faça-o desembalar imediatamente. Verifique o seu aspeto geral. Faça as eventuais reservas por escrito no formulário de entrega, do qual deverá guardar um exemplar.

- Este aparelho pode ser utilizado por crianças de ao menos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou desprovidas de experiência ou de conhecimentos, se estas forem corretamente vigiadas, ou se lhes tiverem sido dadas instruções relativas à utilização do aparelho com toda a segurança e os riscos incorridos tiverem sido compreendidos. Crianças não devem brincar com o aparelho. A limpeza e a conservação pelo utilizador não devem ser efetuadas por crianças sem vigilância.

PT 1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

- Atenção: As partes acessíveis deste aparelho podem ficar quentes quando for utilizado com aparelhos de cozimento.Riscos

Riscos elétricos

- Antes de aceder aos terminais de ligação, todos os circuitos de alimentação elétrica devem ser desconectados. Se o cabo elétrico estiver deteriorado, deve ser substituído pelo fabricante, pelo seu serviço pós-venda ou por uma pessoa de qualificação similar, para evitar um perigo.

- Para o desligamento, pode-se prever uma tomada de eletricidade acessível ou incorporar um interruptor nas canalizações fixas, conforme as regras de instalação.

- Não modifique nem tente modificar as características deste aparelho. Isto constituiria um perigo para você.

- As reparações devem ser efetuadas exclusivamente por um especialista autorizado.

- Desconecte sempre o exaustor antes de proceder à sua limpeza ou conservação.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

PT

• Nunca utilize aparelhos a vapor ou a alta pressão para limpar o seu aparelho (exigências relativas à segurança elétrica).
• Para o desligamento, pode-se prever uma tomada de eletricidade acessível ou incorporar um interruptor nas canalizações fixas, conforme as regras da instalação.
• Não modifique nem tente modificar as características deste aparelho. Isto constituiria um perigo para você.
• As reparações devem ser efetuadas exclusivamente por um especialista autorizado.
• Desconecte sempre o exaustor antes de proceder à sua limpeza ou conservação.
• Nunca utilize aparelhos a vapor ou a alta pressão para limpar o seu aparelho (exigências relativas à segurança elétrica)

Risco de asfixia

- As regulamentações referentes à evacuação do ar devem ser respeitadas. O ar não deve ser enviado a um conduto utilizado para evacuar fumos de aparelhos que utilizem gás ou um outro combustível (não se aplica

PT 1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

aos aparelhos qui difundem unicamente ar no local).

- Uma ventilação conveniente do local deve ser prevista quando um exaustor de cozinha é utilizado simultaneamente a aparelhos que utilizam gás ou um outro combustível (não se aplica aos aparelhos que difundem unicamente ar no local).

Riscos de incêndio

- É proibido flambar alimentos ou fazer funcionar lumes a gás sem um recipiente de cozedura, sob o exaustor (as chamas aspiradas arriscariam deteriorar o aparelho).

- As frituras efetuadas sob o aparelho devem ser objeto de uma vigilância constante. Azeites e gorduras levados a temperaturas muito elevadas podem inflamar.

- Respeite a frequência de limpeza e de substituição dos filtros. A acumulação de depósitos de gordura pode ocasionar um incêndio.

- O funcionamento acima de um lume de combustível (madeira, carvão) não é autorizado.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

PT

- Quando o exaustor de cozinha é colocado acima de um aparelho a gás, a distância mínima entre o topo da placa de cozinha e a parte inferior do exaustor deve ser de ao menos 70 cm. Se as instruções da placa de cozinha instalada sob o exaustor especificarem uma distância superior a 70 cm, esta distância deve ser respeitada.

Atenção

No caso de a cozinha ser aquecida com um aparelho ligado a uma chaminé (ex.: fogão de sala), é necessário instalar o exaustor na sua versão de reciclagem. Não utilize o exaustor sem os filtros cassete.

Dever-se-á prever uma ventilação adequada da cozinha sempre que o exaustor seja utilizado simultaneamente com aparelhos que utilizam gás ou outro combustível qualquer.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR PT

• PROTECÇÃO DO AMBIENTE

— Os materiais e embalagem deste aparelho são recicláveis. Por isso, participe na reciclagem dos mesmos e contribua, assim, para a protecção do ambiente, depositando-os nos contentores municipais previstos para este efeito.
— Este aparelho também contém muitos materiais recicláveis. Por esta razão, está marcado com este símbolo a fi m de lhe indicar que os aparelhos usados não devem ser misturados com os restantes resíduos. A reciclagem dos aparelhos organizada pelo fabricante será, pois, efectuada nas melhores condições possíveis, de acordo com a directiva europeia 2002/96/CE sobre os resíduos de equipamentos eléctricos e electrónicos. Consulte a sua câmara municipal ou o revendedor de forma a encontrar os pontos de recolha para aparelhos utilizados mais próximos de sua casa.

— Agradecemos, desde já, a sua colaboração na protecção do ambiente.

Atenção

A instalação do exaustor é reservada aos instaladores e técnicos qualifi cados.

Atenção

Antes da primeira utilização do fi Itro cassete, retire a película de protecção.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADORPT

- DESCRIÇÃO DO APARELHO

530 430 600/900

2 / INSTALAÇÃO DO SEU APARELHO PT

• PROTECÇÃO AMBIENTAL

— O extractor de cozinha deve ser colocado a uma distância de 65-75 cm (26-30 polegadas) da superfície da cozinha para obter um melhor efeito. Ver Imagem 1.
— Instale o gancho num local adequado quando a altura da instalação estiver defi nida e mantenha-o alinhado. Ver Imagem 2.
— Instale a extensão e a chaminé no extractor da cozinha. Ver Imagem 3.
— Coloque o exaustor da cozinha no gancho. Quando tiver ajustado a posição, fi xe o corpo com um parafuso de segurança. Ver Imagem 4.

Nota

As duas condutas de ventilação de segurança estão na parte traseira da caixa, com um diâmetro de 6 mm.

Nota

- Qualquer trabalho de instalação deve ser realizado por um electricista qualifi cado ou por uma pessoa competente.

— Não ligue o sistema de condutas do extractor a nenhum sistema de ventilação existente que esteja a ser usado por outro aparelho, como um tubo temperado, um tubo de gás ou um tubo de ar quente.
— O ângulo da curva da tubagem de ventilação não deve ser inferior a 120°. Deve direcionar a tubagem horizontalmente ou, caso contrário, a tubagem não poderá ir para o ponto inicial e deverá ser direcionada para uma parede exterior.
— Depois da instalação, certifi que-se de que o extractor de cozinha está nivelado para evitar que se acumule gordura na parte fi nal. Ver Imagem 5.

Conselho de economia de energia

Para uma ótima utilização do seu aparelho, limitar ao máximo o número de curvas e o comprimento da manga.

65cm 75cm

Imagem 1

Hook

Imagem 2

PT 3 / UTILIZAÇÃO DO SEU APARELHO

• PARA USAR O SEU EXTRACTOR DE COZINHA

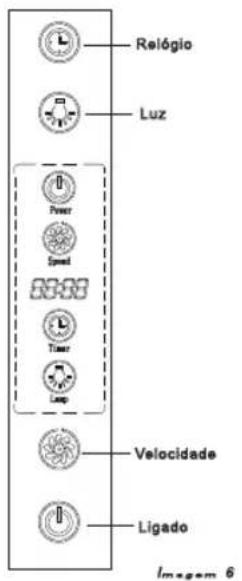

Como usar o painel de controlo. Ver Imagem 6:

1. Ligue o exaustor: Quando estiver ligado, a luz posterior fica acesa. A seguir, quando aparece "o sistema de 24 horas", o aparelho fica desligado e a máquina fica no modo em espera. Se não for colocado em funcionamento, a luz posterior desaparece automaticamente após 30 segundos.
2. Pressione o botão " uma vez e acendese a lâmpada e ". Pressione novamente o botão e desliga-se a lâmpada e ".
3. Para usar o botão Velocidade "". O motor tem três velocidades: Baixa, Média ou Alta.

— Pressione o botão "uma vez e o motor começa a trabalhar a uma velocidade BAIXA.
— Pressione novamente o botão "e o motor começará a trabalhar à velocidade MÉDIA.
— Pressione novamente o botão "e o motor começará a trabalhar a ALTA velocidade.
— Quando estiver em funcionamento, pressione o botão "para seleccionar a velocidade do motor: "BAIXA-MÉDIA ALTA - BAIXA - MÉDIA..." circularmente.

1. Pressione o botão de Ligado “☑” quando o motor do exaustor estiver a começar a funcionar à velocidade a que trabalhou da última vez. Pressione novamente o botão “

“ e o motor pára de imediato.

1. Para usar o botão de Relógio “☐”. A configuração de hora standard é 12:00. Quando o exaustor for desligado, a hora volta automaticamente para as 12:00 e terá de restabelecer a hora.

Relógio Luz Power Speed Timer Lamp Velocidade Ligado Imagem 6

— Quando o botão "💡" e o botão 🔒 não estiverem em funcionamento, o botão é usado para ajustar a hora "💡".

— Pressione o botão “ ” durante 2-5 segundos, por um período de tempo de “08:08” e os dois primeiros números do ajuste de hora ficam a brilhar. Pressione o botão “ ” e o número aumentará em graus e pressione ” “ e o número diminui em graus. Concretamente, a variabilidade é 01 sempre que pressionar uma vez e o dígito mais comprido é o 23 e o botão ”

“ não funciona quando este valor for maior. Se for igual a 00, o botão ” “ não funciona.

— Pressione o botão Relógio “💡” uma segunda vez. O segmento de tempo “08:08” e os dois últimos números do ajuste dos minutos ficam a brilhar. Pressione o botão “💡” e o número aumenta em graus e pressione “💡” e o número diminui em graus. Concretamente, a variabilidade é 01 sempre que pressionar uma vez e o número mais comprido é o 59. O botão “💡” não funciona se este número for ultrapassado. Se for igual a 00, o botão “💡” não funciona.

— Pressione o botão do Relógio “☐” pela terceira vez e vai sair e configurar os ajustes de hora.

— Pressione o botão do Relógio "durante 2-5 segundos neste modo para ajustar a hora. Se pressionar uma segunda vez irá configurar os minutos. Se o pressionar uma terceira vez irá sair e confirmar os ajustes de hora. O botão vai repetir a acção uma e outra vez sempre que for pressionado (não pode executar este procedimento se na primeira vez não pressionar o botão por mais de 2 segundos).

Conselho de economia de energia

Ajustar a sua velocidade ao modo de cozedura e ao número de caçarolas. Privilegiar os lumes traseiros do seu aparelho de cozedura

4 / CUIDADO E LIMPEZA DO SEU APARELHOPT

- SUBSTITUIÇÃO E LIMPEZA DOS FILTROS ANTI-GORDURA

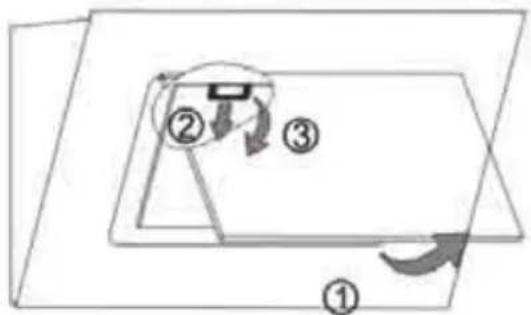

— Retire o exaustor da sua cozinha tal como mostrado na Imagem 7.

— Pode limpar o fi Itro tal como descrito a seguir:

1. Deixe-o de molho durante cerca de 3 minutos em água quente (40-50 graus) com um produto desengordurante e a seguir escove-o suavemente com uma escova macia. Não exerça demasiada pressão para evitar danos.
2. Pode colocá-lo num lava-loiça com detergente. Confi gure a temperatura para cerca dos 60 graus.

— Não utilize um detergente abrasivo, já que danifi caria o extractor.

Certifi que-se de que o extractor está lado antes de o limpar.

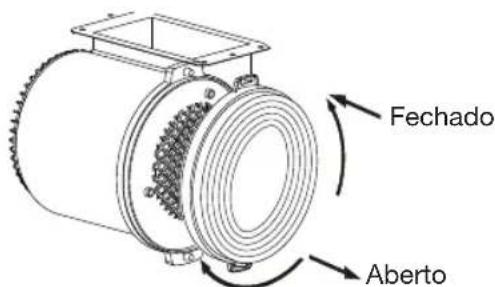

- INSTALAÇÃO DO FILTRO DE CARVÃO (OPCIONAL), VER IMAGEM 8

— Retire os fi ltros, ver Imagem 7.

— Os fi Itros de carvão vegetal (Imagem 8) estão nas extremidades do motor. Rode os fi Itros de carvão vegetal no sentido contrário ao dos ponteiros do relógio até fi carem soltos.

— Faça o procedimento inverso para retirar o fi Itro de carvão vegetal.

Aviso:

O carvão vegetal não pode ser lavado nem reciclado. Deve ser substituído a cada três ou seis meses dependendo dos seus hábitos de cozinha.

- SUBSTITUIÇÃO DA LÂMPADA

Retire o suporte e o vidro e a seguir retire a lâmpada fundida, Ver Imagem 9.

Coloque a nova lâmpada, o vidro e o suporte. Atenção: antes de substituir as lâmpadas, certifi que-se de que o aparelho está desligado.

Fechado Aberto

Imagem 8

Antes de fazer qualquer trabalho, a fonte de alimentação eléctrica do extractor deve estar desligada, quer seja desligando-a da corrente ou usando um disjuntor.

• MANUTENÇÃO DO SEU APARELHO

MANUTENÇÃO O QUE FAZER		PRODUTOS / ACESSÓRIOS QUE DEVE USAR
Parte superior (superfície) e acessórios	Nunca use esfregões metálicos, produtos abrasivos ou escovas demasiado duras.	Para limpar o corpo e o orifício de ignição deverá usar produtos de limpeza de utilização doméstica diluídos em água e a seguir enxaguar usando água limpa, secando posteriormente com um pano macio.
Cartucho de fi Itro	Este fi Itro retém vapores de gordura e pó. Este componente tem um papel importante para garantir a efi cácia do seu extractor. No caso de manchas resistentes, use um creme não abrasivo e enxagúe posteriormente com água limpa.	Utilize um produto de limpeza de utilização doméstica e a seguir enxagúe abundantemente com água e seque. Estes fi Itros podem ser limpos na posição vertical na sua máquina de lavar loiça. (Não deixe que entrem em contacto com pratos sujos ou baixela de prata).
Filtro de carvão activado	Este fi Itro retém odores e deve ser substituído pelo menos uma vez por ano, dependendo do nível de utilização. Deverá pedir estes fi Itros ao seu distribuidor (indicando a referência apresentada na placa de identifi cação que se encontra no interior do extractor) e tome nota da data de substituição do fi Itro.

Para preservar o seu aparelho, recomendamos que utilize produtos de limpeza da marca Clearit.

A experiência profi ssional ao serviço das pessoas

A Clearit oferece-lhe produtos e soluções profi ssionais concebidas para o cuidado diário dos seus aparelhos domésticos e cozinhas.

Pode encontrar estes produtos no seu revendedor habitual, juntamente com uma completa linha de acessórios e consumíveis.

5 / ANOMALIAS DE FUNCIONAMENTOPT

SINTOMAS	SOLUÇÕES
O exaustor não funciona...	Verifi car se:• não há um corte de electricidade.• foi realmente seleccionada uma velocidade.
O rendimento do exaustor é insufi ciente...	Verifi car se:• a velocidade do motor seleccionada é sufi ciente para a quantidade de fumo e vapor libertada.• a ventilação da cozinha é sufi ciente para permitir a entrada de ar.• o fi ltro de carvão não está gasto (exaustor na versão de reciclagem).
O exaustor parou durante o seu funcionamento	Verifi car se:• não há um corte de electricidade.• o dispositivo de corte ominoplar não se activou.

6 / SERVIÇO TÉCNICOPT

As intervenções de que o aparelho necessite devem ser realizadas

— pelo revendedor;
— por outro profi ssional qualifi cado autorizado pela marca.

Ao chamá-los, indique a referência completa do seu aparelho (modelo, tipo e número de série). Estas informações figuram na placa de identificação fixada no aparelho.

Informação Ecodesign / Ficha técnica do produto PT

Este aparelho está conforme os regulamentos delegados (UE) 65/2014 e 66/2014 da Comissão europeia sobre os requisitos de eco design e etiquetas energéticas de campânulas domésticas.

Símbolo Valor Unidade

Marca	Brandt
Número do modelo	AD1576B
Consumo energético anual AEC		90.8	kWh/annum
Índice de eficiência energética EEi		82.7	-
Índice de eficiência dinâmica do fluido FDE		15.4	-
Índice de eficiência de iluminação LE		47.0	-
Eficiência de filtragem de gordura GFE		53.6	-
Fator de aumento de tempo f		1.4	-
Fluxo de ar volumétrico máximo da campânula	Q_max	591.0	m^3/h
Fluxo de ar volumétrico no melhor ponto de eficiência	Q_BEP	309.6	m^3/h
Pressão estática no melhor ponto de eficiência	P_BEP	307	P
Consumo energético no melhor ponto de eficiência	W_BEP	170.9	W
Consumo de potência nominal do sistema de iluminação	W_L	1.0	W
Iluminação média do sistema de iluminação	E_middle	47	Lux/W
Consumo energético em modo desligado	P_o	--	W
Consumo energético em modo standby	P_s	0.41	W
Fluxod e ar volumétrico na posição de velocidade máxima, no modo Normal	-	555.0	m^3/h
Fluxo de ar volumétrico na posição de velocidade mínima, no modo Normal	-	412.2	m^3/h
Fluxo de ar volumétrico no modo Intensivo/Impulso	-	--	m^3/h
Emissões de potência sonora na posição de velocidade máxima, no modo Normal	-	70	dB(LWA)
Emissões de potência sonora na posição de velocidade mínima, no modo Normal	-	63	dB(LWA)
Emissões de potência sonora no modo Intensivo/Impulso	-	--	dB(LWA)

PT Informação Ecodesign / Ficha técnica do produto

Símbolc Valor Unidade

Marca	Brandt
Número do modelo	AD1579B
Consumo energético anual AEC		89.1	kWh/annum
Índice de eficiência energética EEi		79.6	-
Índice de eficiência dinâmica do fluido FDE		17.1	-
Índice de eficiência de iluminação LE		49.6	-
Eficiência de filtragem de gordura GFE		54.7	-
Fator de aumento de tempo f		1.4	-
Fluxo de ar volumétrico máximo da campânula	Q_max	610.0	m^3/h
Fluxo de ar volumétrico no melhor ponto de eficiência	Q_BEP	354.6	m^3/h
Pressão estática no melhor ponto de eficiência	P_BEP	303	P
Consumo energético no melhor ponto de eficiência	W_BEP	174.8	W
Consumo de potência nominal do sistema de iluminação	W_L	1.0	W
Iluminação média do sistema de iluminação	E_middle	50	Lux/W
Consumo energético em modo desligado	P_o	--	W
Consumo energético em modo standby	P_s	0.34	W
Fluxod e ar volumétrico na posição de velocidade máxima, no modo Normal	-	482.0	m^3/h
Fluxo de ar volumétrico na posição de velocidade mínima, no modo Normal	-	396.0	m^3/h
Fluxo de ar volumétrico no modo Intensivo/Impulso	-	--	m^3/h
Emissões de potência sonora na posição de velocidade máxima, no modo Normal	-	69	dB(LwA)
Emissões de potência sonora na posição de velocidade mínima, no modo Normal	-	63	dB(LwA)
Emissões de potência sonora no modo Intensivo/Impulso	-	--	dB(LwA)
