Za účelem neustálého zlepšování našich výrobku si vyhrazujeme právo provádět úpravy jejich technických, funkčních a estetických vlastností, spojených s technickým pokrokem.

Důležité:

Než uvedete váš přístroj do provozu, přečtěte si pozorně tento návod k instalaci a použití, aby jste se co nejrychleji obeznámili s jeho fungováním.

OBSAH

CZ

1 / PRO UŽIVATELE

• Bezpečnostní údaje 68
• Ochrana životního prostředí 69
• Popis přístroje ____ 70

• Použití v evakuačním způsobu 71
• Použití v recyklačním způsobu 71
• Elektrické zapojení ____ 72
  • Montáž extrakčního zvonu 73
• Montáž komína
  ° Evakuace ven ____ 74
  ° Recyklace 75

3 / POUŽITÍ PŘÍSTROJE

- Popis ovládačů 76

4 / ÚDRŽBA A ČIŠTĚNÍ PŘÍSTROJE

• Čištění modulárních filtrů 77
  • Výměna uhlíkového fi ltru 77
• Čištění vnějšího povrchu 78
  • Výměna žárovky 78
• Údržba přístroje 79

5 / ZÁVADY VE FUNGOVÁNÍ 80

6 / TECHNICKÝ SERVIS 81

Uschovejte tuto příručku spolu s přístrojem. Pokud prodáte nebo přenecháte ten-to přístroj jiné osobě, ujistěte se, že jste k němu přiložili tento návod k použití. Prosíme, přečtěte si tyto rady dříve, než nainstalujete a začnete používat tento přístroj. Byly sepsané za účelem zajištění bezpečnosti vaší i vašeho okolí.

• BEZPEČNOSTNÍ ÚDAJE

— Tento přístroj je určený pro používání soukromými osobami ve svých domovech.

— Tento přístroj musí být používaný dospělými osobami. Dávejte pozor, aby se ho nedotýkaly děti a nepoužívaly jej jako hračku. Ujistěte se, že nemanipulují ovládačemi přístroje.

— Po obdržení přístroj ihned vybalte nebo jej nechejte vybalit. Zkontrolujte jeho celkový vzhled. Pokud máte nějaké výhrady, napište je do dodacího listu a ponechejte si jednu kopii.

— Váš prístroj je určený pro normální domácí použití. Nepoužívejte jej k obchodním nebo průmyslovým účelům, nebo k jakýmkoliv jiným účelům, než k těm, pro které byl vyrobený.

— Neupravujte, ani se nesnažte upravovat charakteristiky přístroje. Mohlo by to být pro vás nebezpečné.

— Opravy musí být prováděné výhradně autorizovaným odborníkem.

— Odpojte vždy extrační zvon, než začnete s čištěním nebo údržbou.

— Ventilujte dostatečně pokoj, pokud extrakční zvon funguje zároveň s jinými přístroji, napájenými jiným zdrojem energie, než je elektrína. To proto, aby zvon nenasával spalované plyny.

— Nelze fl ambovat potraviny nebo mít zapálený plynový hořák bez nádoby pod

zvonem (nasáté plameny by mohly poškodit prístroj).

— Když budete smažit pod přístrojem, musíte jej neustále hlídat. Oleje a tuk ohřátý na vysokou teplotu by se mohly vznítit.

— Respektujte frekvenci čištění a výměn filtrů. Nahromadění nánosů tuku by mohlo vyvolat požár.

— Nesmí fungovat nad ohněm, který je na bázi spalování (dřevo, uhlí,...).

— Na čištění přístroje nepoužívejte přístroje na páru nebo vysoký tlak (požadavky vzhledem k elektrické bezpečnosti).

— Za účelem neustálého zlepšování našich výrobků si vyhrazujeme právo aplikovat úpravy co se týče technických, funkčních nebo estetických charakteristik, způsobených technickým pokrokem.

— Aby jste mohli snadněji nalézt reference vašeho přístroje, radíme Vám, aby jste je zaznamenali na stránce “Technická podpora a zákaznické centrum”. (Na této stránce je také popis, kde je na přístroji najdete).

— Tento přístroj není určený k používání osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo osobami, které nedisponují potřebnými zkušenostmi nebo znalostmi, s výjimkou, pokud by osoba zodpovědná za jejich bezpečnost na ně dohlížela nebo je předem náležitě poučila, jak přístroj používat.

Pozor

Pokud se sporák ohřívá pomocí přístroje napojeného na komín (například kamna), je třeba nainstalovat zvon v recyklačním způsobu. Nepoužívejte zvon bez modulárních filtrů. Je třeba zajistit adekvátní ventilaci, pokud se extrakční kuchyňský zvon používá zároveň s dalšími přístroji, které fungují na plyn nebo jiný spalovací pohon.

1 / PRO UŽIVATELE

CZ

• OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

— Materiály použité při balení tohoto přístroje jsou recyklovatelné. Podílejte se na jejich recyklování

a pomáhejte zachovávat životní prostředí jejich vyhozením do obecních kontejnerů, určených k těmto účelům.

— Váš přístroj také obsahuje recyklovatelné materiály, proto je označený tímto logem, které oznamuje, že použité přístroje se nesmí míchat mezi ostatní odpad. Tímto způsobem se recyklace přístrojů, kterou organizuje váš výrobce, uskuteční v nejlepších možných podmínkách, v souladu s evropskou směrnicí

2002/96/CE o odpadech elektrických a elektronických vybavení. Informujte se na vašem obecním úřadě nebo u vašeho prodejce, aby jste se dozvěděli, kde se nacházejí zběrná místa pro použité přístroje, která jsou nejblíže vašemu bydlišti.

— Děkujeme Vám za vaši spolupráci při ochraně životního prostředí.

Pozor

Instalace musí být provedená kvalifikovanými instalačními techniky.

Pozor

Dříve, než poprvé použijete modulární filtr, odstraňte z něj ochranný film.

— Přístroj je třeba odpojit před instalací a před provedením jakéhokoliv zákroku na něm.
— Zkontrolujte, zda napětí sítě odpovídá napětí, uvedenému na štítku s charakteristikami, který se nachází uvnitř zvonu.
— Pokud je pro nainstalování vašeho zvonu třeba provést nějaké změny, aby jste mohli připojit přístroj, pověřte tím kvalifikovaného elektrikáře.
— Pokud používáte zvon v evakuačním způsobu, nezapojujte přístroj na vývod pro evakuaci dýmu ze spalování (kotel, komín, atd.) nebo na VMC (mechanická kontrolovaná ventilace).
— Evakuační vývod, at' je jakýkoliv, nesmí vyústit pod střechou.
— Nainstalujte zvon do bezpečnostní vzdálenosti alespoň 70 cm od desky elektrického, plynového nebo smíšeného varíče.

- POUŽITÍ V EVAKUAČNÍM ZPŮSOBU

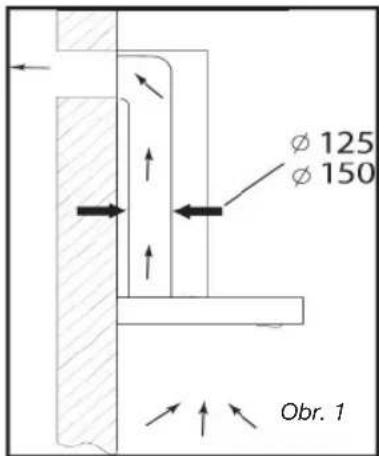

Pokud disponujete vývodem ven (Obr. 1)

Můžete k němu připojit váš zvon pomocí evakuačního vývodu (minimální ∅ 125 mm, smaltovaný, hliníkový nebo nehořlavý materiál). Pokud má vývod průměr menší, než 125 mm, přejděte povinně do recyklačního způsobu.

Ø 125 Ø 150 Obr. 1

- POUŽITÍ V RECYKLAČNÍM ZPŮSOBU

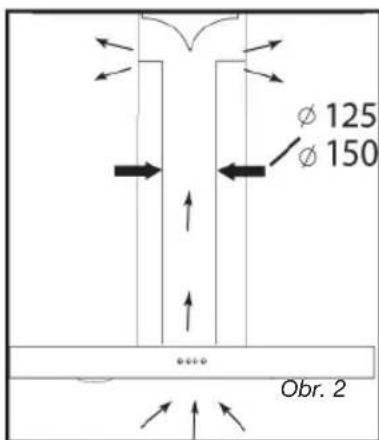

Pokud nedisponujete vývodem ven (Obr. 2)

Všechny naše přístroje jsou uzpůsobené pro možnost fungování v recyklačním způsobu. V tomto případě přidejte filtr s aktivním uhlím, který zachycuje pachy.

(viz. kapitola 4: Výměna uhlíkového filtru).

Ø 125 Ø 150 Obr. 2

CZ 2 / INSTALACE PRÍSTROJE

• ELEKTRICKÉ ZAPOJENÍ

Při provádění instalace a údržbářských operací musí být přístroj odpojený z elektrické sítě a pojistky musí být vypnuté a odstraněné.

Elektrické zapojení je třeba provést před umístěním přístroje do nábytku.

Zkontrolujte, zda:

— je dostatečný výkon instalace,
— jsou napájecí linky v dobrém stavu,
— je průměr káblu v souladu s normami instalace.

Pozor

Tento přístroj je dodávaný spolu s napájecím káblem H 05 VVF s 3 vodiči o 0,75 mm² (nulák, fáze a zem), který je třeba napojit na jednofázovou sit's 220 - 240 V prostřednictvím normalizované zásuvky CEI 60083, ta musí být přístupná i po provedení instalace, v souladu s instalačními normami.

Nebudeme na sebe přebíratzodpovědnost za nehody způsobené neexistující nebo nesprávnou zásuvkou.

Pojistka ve vaší instalaci musí mít 10 nebo 16 A. Pokud by byl napájecí kábel poškozený, kontaktujte zákaznické centrum, aby jste předešli jakémukoliv nebezpečí.

Pozor

Pokud potřebujete upravit elektrickou instalaci vašeho pokoje, aby bylo možné zapojit přístroj, prívolejte kvalifikovaného elektrikáře.

Pozor

Pokud se na zvonu objeví jakákoliv anomálie, odpojte přístroj nebo vyndejte pojistku odpovídající lince zapojení přístroje.

• MONTÁŽ EXTRAKČNÍHO ZVONU

Pozor

Instalace musí být v souladu s platnými normami pro ventilaci místností. Ve Francii jsou tyto normy popsané v DTU 61.1, CSTB. Především by vypouštěný vzduch neměl proudit stejnými průduchy jako dým z přístrojů, které používají plyn nebo jiné spalování.

Neužívané vývody se mohou znovu použít pouze se souhlasem kompetentního odborníka.

Minimální vzdálenost mezi varnou zónou a nejnižší částí zvonu musí být alespoň 70 cm. Pokud by instrukce na štítku, instalovaném pod zvonem, uváděly vzdálenost vyšší než 70 cm, je třeba ji brát v úvahu.

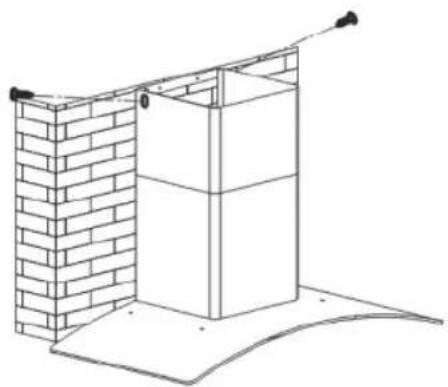

Upevnění na zed:

— Nakreslete na zed' vystředěnou čáru, ve vertikální pozici k vařící desce.

— Označte na zdi všechny 3 otvory, které potřebujete vyvrtat a použijte hák pro zavěšení zvonu, ponechejte a respektujte doporučenou vzdálenost (kus A, obr. 1).

— Vyvrtejte všechny 3 otvory o 8 mm v adekvátním rozmístění a vložte hmoždinky.

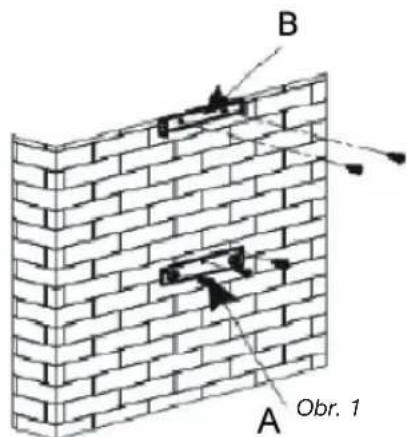

— Našroubujte držák pro upevnění zvonu a zajistěte, aby byl zcela nivelovaný (kus A, obr. 1).

— Před zavěšením zvonu namontujte zpětný ventil na vývod motoru.

— Našroubujte (nepřiložené) výsuvné odvodové pouzdro na vývod motoru tak, aby nepřekáželo v pohybu zpětného ventilu. (obr. 3).

— Umístěte a zapojte těleso zvonu na tento držák pomocí připravených přiložených šroubů. (obr. 2).

B A Obr. 1

Gaine extensible (non fourni)

— Vypočitejte konečnou výšku pro našroubování výběžku ve tvaru U na držáku komína (kus B, obr. 1).

— Vyznačte 2 otvory na adekvátním místě.

— Vyvrtejte oba 2 otvory o 8 mm, našroubujte přírubu držáku komína a věnujte pozornost tomu, aby byla dobře uložená v hřideli zvonu (kus B, obr.1).

— Našroubujte plochou vidlici dozadu, na spodní část komína.

— Umístěte oba 2 komíny na zvon (obr. 5).

— Napojte pouzdro na vývod vzduchu ven.

— Provedte elektrické zapojení zvonu prostřednictvím napájecího kabele.

— Zvedněte horní komín až do maximální výšky a upevněte ho na vidlici pomocí dvou šroubů.

— Vypočítejte konečnou výšku pro vložení příruby držáku komína.

— Vyznačte 2 otvory na adekvátním místě.

— Vyvrtejte oba 2 otvory o 8 mm a našroubujte přírubu na držák komína, dbejte na to, aby byla dobre uložená v hřídeli zvonu.

— Našroubujte plochou vidlici dozadu na spodní část komína.

— Umístěte oba 2 komíny na zvon (obr. 5).

— Napojte pouzdro na vývod vzduchu ven.

— Provedte elektrické zapojení zvonu postřednictvím napájecího kábele.-Zvedněte horní komín až na maximum a upevněte jej na vidlici pomocí šroubů.

Pro dosažení optimálního používání přístroje vám doporučujeme jej napojit na vedení s průměrem 150 mm (nepřiložené). Omezit na maximum počet kolen a délku vedení. Pokud zvon funguje pro evakuaci ven, je třeba se ujistit, zda vchází dostatek vzduchu, aby se nevytvořil v místnosti podtlak.

Pozor

Na odstranění ochranného filu nepoužívejte žádné nástroje.

CZ 3 / POUŽITÍ PŘÍSTROJE

- POUŽITÍ VAŠEHO KUCHYŇSKÉHO ZVONU

Jak používat kontrolní panel.

a. Stiskněte tlačítko "Nízká" a vnitřní světelný indikátor tlačítka se rozsvítí. Motor bude fungovat při nízké rychlosti. Stiskněte znovu tlačítko a motor se zastaví.
b. Stiskněte tlačítko "Střední" a vnitřní světelný indikátor tlačítka se rozsvítí. Motor bude fungovat při střední rychlosti. Stiskněte znovu tlačítko a motor se zastaví.
c. Stiskněte tlačítko "Vysoká" a vnitřní světelný indikátor tlačítka se rozsvítí. Motor bude fungovat při vysoké rychlosti. Stiskněte znovu tlačítko a motor se zastaví.
d. Stiskněte tlačítko "Světlo" a obě světla se rozsvítí. Stiskněte znovu tlačítko a světla zhasnou.

Nízká Střední
SvětloVysoká

4 / ÚDRŽBA A ČIŠTĚNÍ PŘÍSTROJE

CZ

Pozor

Odpojte přístroj dríve, než přistoupíte k jeho údržbě a čištění. Pravidelná údržba zaručí dobré fungování, výkon a životnost.

Pozor

Nerespektování instrukcí pro čištění přístroje a filtrů může vyvolat požar. Dodržujte přesně instrukce pro údržbu.

- ČIŠTĚNÍ MODULÁRNÍCH FILTRŮ

Musí se čistit po každých 30 hodinách používání nebo minimálně jednou za měsíc. Čištění lze provádět v myčce, ve vertikální poloze.

Použijte kartáč, teplou vodu a jemný čistící prostředek. Opatrně je opláchněte a usušte, než je opět nasadíte.

• Demontáž modulárního fi Itru

— Otočte integrovaným držadlem modulárního fi ltru.

— Nakloňte modulární filtr směrem dolů.

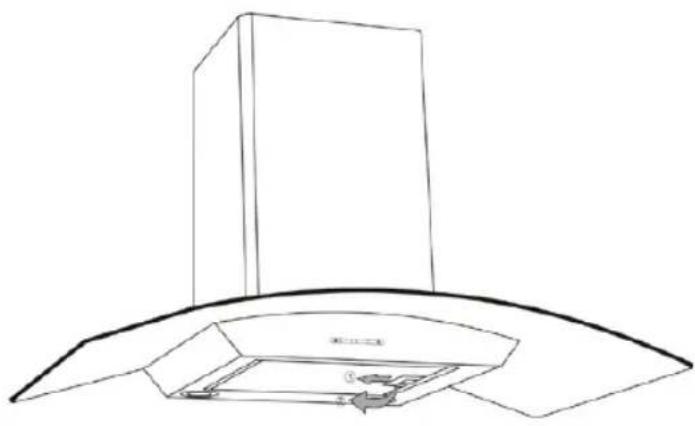

• VÝMĚNA UHLÍKOVÉHO FILTRU (možnost)

Vyměňte jej přibližně po každých 120 hodinách použití.

— Odstraňte modulární filtry.
— Otočte uhlíkovým filtrem, aby jste jej mohli odstranit.
— Postupute opačně pro nasazení nového fi ltru.
— Opět nasadte modulární filtry.

Zavřený Otevřený

CZ 4 / ÚDRŽBA A ČIŠTĚNÍ PŘÍSTROJE

- ČIŠTĚNÍ VNĚJŠÍHO POVRCHU

Na vyčištění vnějšku extrakčního zvonu použijte vodu s mýdlem; nepoužívejte čistící krémy, žíravé čistící prostředky, ani drátěnky nebo kartáče. Vysušte jemnou a vlhkou hadřičkou.

• VÝMĚNA ŽÁROVKY

Pozor

Před provedením jakéhokoliv zásahu musíte nechat zvon bez napětí jeho odpojením ze zásuvky nebo stisknutím jističe.

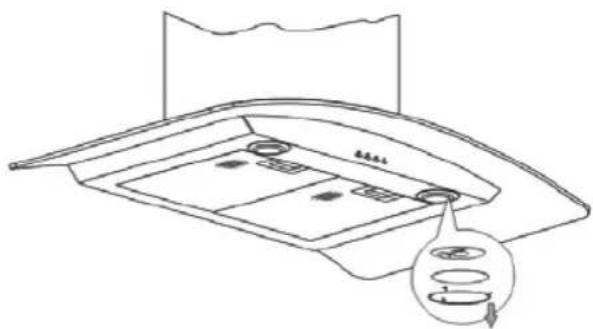

Model s halogenní žárovkou.

— Odstraňte stínítko.

— Vyměňte halogenní žárovku.

— Opět sadu nasadte provedením stejných operací v opačném pořadí.

Před provedením jakéhokoliv zásahu musíte nechat zvon bez napětí jeho odpojením ze zásuvky nebo stisknutím jističe.

• ÚDRŽBA PŘÍSTROJE

ÚDRŽBA CO DĚLAT	PRODUKTY/PŘÍSLUŠENSTVÍ
Kostra a příslušenství	Nikdy nepoužívejte kovové drátěnky, abrazivní výrobky nebo příliš tvrdé kartáče. Na vyčištění rámu a okénka pro osvětlení používejte výhradně čistící komerční výrobky rozpuštěné ve vodě, následně opláchněte vodou a vysušte suchým hadříkem.
Modulární fi ltr	Tento fi ltr zachycuje mastné výpary a prach. Jedná se o část, která zaručuje účinnost zvonu. Pokud se vyskytnou odolné skvrny, použijte neabrazivní krém a opláchněte čistou vodou. Vyčistěte pomocí komerčního čistícího výrobku, pořádně opláchněte a vysušte. Čištění lze provádět v myčce, ve vertikální poloze. (Nedávejte do styku se špinavým nádobím nebo stříbrnými příbory).
Filtr s aktivním uhlím	Tento fi ltr zachycuje pachy a musí se vyměnit alespoň jednou ročně, v závislosti na používání. Objednejte tyto fi ltry u vašeho prodejce (s referencí, která je uvedená na štítku s charakteristikami, umístěném uvnitř zvonu) a poznamenejte si datum výměny.

Pro udržení přístroje v dobrém statu vám doporučujeme používat údržbářské výrobky Clearit.

Znalosti a zkušenosti profesionálů ve službách soukromých osob.

Clearit vám nabízí profesionální výrobky a adekvátní řešení pro každodenní údržbu vašich elektrospotřebičů a vaší kuchyně.

Můžete je zakoupit u vašeho obvyklého dodavatele, spolu s celou linií výrobku, příslušenství a spotřebního zboží.

CZ 5 / ZÁVADY PŘI FUNGOVÁNÍ

PŘÍZNAKY ŘEŠENÍ
Zvon nefunguje ...	Zkontrolujte, zda :• se nepřerušila dodávka proudu.• byla zvolená rychlost.
Výkon zvonu je nedostatečný...	Zkontrolujte, zda :• vámi zvolená rychlost motoru je dostatečná pro množství vzniklého kouře a vodní páry.• je kuchyně dostatečně ventilovaná, aby mohl vcházet vzduch.• není opotřebovaný uhlíkový filtr (zvon v recyklačním způsobu).
Zvon se během fungování zastavil	Zkontrolujte, zda :• nebyla přerušená dodávka proudu.• nebyl aktivovaný mnohopólový vypínač.

6 / TECHNNICKÝ SERVIS

CZ

Nezbytné zásahy na stroji musí provést:

— prodejce,
— nebo jakýkoliv kvalifikovaný odborník, který je držitelem značky.

Při telefonním kontaktu uvedte kompletní referenci stroje (model, typ a sériové číslo).

Tyto údaje se nacházejí na identifikačním štítku, umístěném na stroji.
