KÄYTTÖOHJE AD1189X BRANDT

Koska parannamme jatkuvasti tuotteitamme, pidätämme oikeuden tehdä niihin muutoksia, jotka perustuvat tuotteiden teknisten ja toiminnallisten ominaisuuksien kehittelyyn.

Varoitus:

Lue huolellisesti nämä asennus- ja käyttöohjeet ennen kuvun asennusta ja pä. Näin voit nopeasti tutustua sen toimintaan.

SISÄLTÖ

FI

1 / OHJEITA KÄYTTÄJÄLLE.... 100

● TURVALLISUUSOHJEET.... 100
● YMPÄRISTÖNSUOJELU 102
● LAITTEEN KUVAUS 103

2 / LAITTEEN ASENNUS 104

● KÄYTTÖ HORMIIN POISTAVANA 104
● KIERRÄTYSMUOTO 104
● SÄHKÖLIITÄNNÄT 104
● LIESITUULETTIMEN ASENNUS 106
- TUULETUSRUNGON ASENNUS.... 107
- Poistoilma 107
- Kiertoilma.... 108

3 / LAITTEEN KÄYTTÖ....109

● LIESITUULETTIMEN KÄYTTÖ 109

4 / LAITTEEN HUOLTO JA PUHDISTUS ....110

● SUODATTIMIEN PUHDISTUS....110
● Suodatinpatruunan avaaminen....110
● HIILISUODATTIMEN VAIHTAMINEN (lisävaruste)....110
- ULKOPINTOJEN PUHDISTUS .... 111
● LAMPUN VAIHTO....111
● LAITTEEN HUOLTO....112

5 / VIANETSINTÄ....114

6 / ASIAKASPALVELU....115

FI

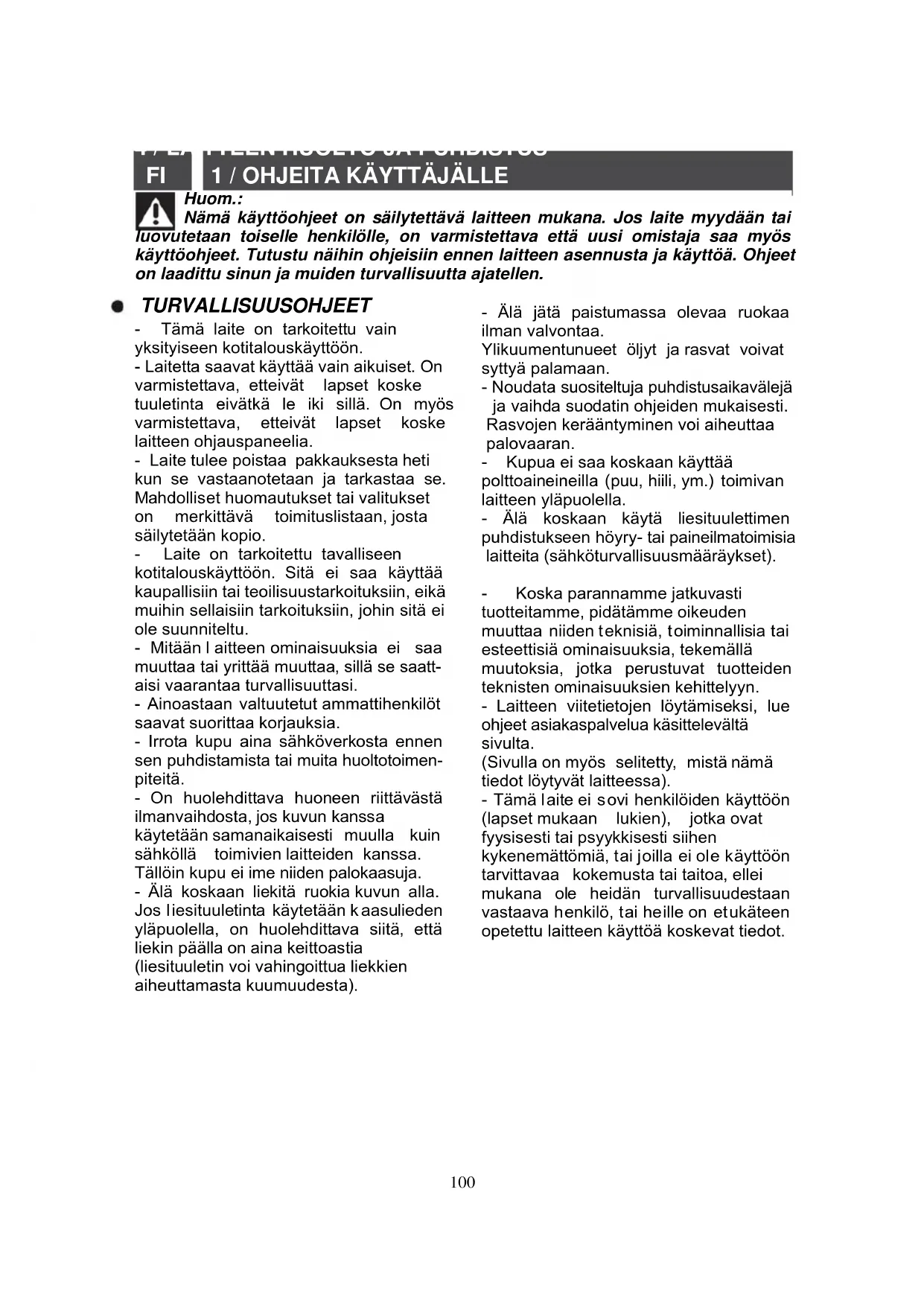

1 / OHJEITA KÄYTTÄJÄLLE

Huom.:

Nämä käyttöohjeet on säilytettävä laitteen mukana. Jos laite myydään tai luovutetaan toiselle henkilölle, on varmistettava että uusi omistaja saa myös käyttöohjeet. Tutustu näihin ohjeisiin ennen laitteen asennusta ja käyttöä. Ohjeet on laadittu sinun ja muiden turvallisuutta ajatellen.

• TURVALLISUUSOHJEET

• Tämä laite on tarkoitettu vain yksityiseen kotitalouskäyttöön.
• Laitetta saavat käyttää vain aikuiset. On varmistettava, etteivät lapset koske tuuletinta eivätkä le iki sillä. On myös varmistettava, etteivät lapset koske laitteen ohjauspaneelia.
• Laite tulee poistaa pakkauksesta heti kun se vastaanotetaan ja tarkastaa se. Mahdolliset huomautukset tai valitukset on merkittävä toimituslistaan, josta säilytetään kopio.

- Laite on tarkoitettu tavalliseen kotitalouskäyttöön. Sitä ei saa käyttää kaupallisiin tai teoilisuustarkoituksiin, eikä muihin sellaisiin tarkoituksiin, johin sitä ei ole suunniteltu.

- Mitään l aitteen ominaisuuksia ei saa muuttaa tai yrittää muuttaa, sillä se saatt-aisi vaarantaa turvallisuuttasi.

- Ainoastaan valtuutetut ammattihenkilöt saavat suorittaa korjauksia.

- Irrota kupu aina sähköverkosta ennen sen puhdistamista tai muita huoltotoimen-piteitä.

- On huolehdittava huoneen riittävästä ilmanvaihdosta, jos kuvun kanssa käytetään samanaikaisesti muulla kuin sähköllä toimivien laitteiden kanssa. Tällöin kupu ei ime niiden palokaasuja.

- Älä koskaan liekitä ruokia kuvun alla. Jos liesituuletinta käytetään kaasulieden yläpuolella, on huolehdittava siitä, että liekin päälla on aina keittoastia (liesituuletin voi vahingoittua liekkien aiheuttamasta kuumuudesta).

• Älä jätä paistumassa olevaa ruokaa ilman valvontaa.
  Ylikuumentunueet öljyt ja rasvat voivat syttyä palamaan.
• Noudata suositeltuja puhdistusaikavälejä ja vaihda suodatin ohjeiden mukaisesti. Rasvojen kerääntyminen voi aiheuttaa palovaaran.
• Kupua ei saa koskaan käyttää polttoaineineilla (puu, hiili, ym.) toimivan laitteen yläpuolella.
• Älä koskaan käytä liesituulettimen puhdistukseen höyry- tai paineilmatoimisia laitteita (sähköturvallisuusmääräykset).

- Koska parannamme jatkuvasti tuotteitamme, pidätämme oikeuden muuttaa niiden teknisiä, toiminnallisia tai esteettisiä ominaisuuksia, tekemällä muutoksia, jotka perustuvat tuotteiden teknisten ominaisuuksien kehittelyyn.

- Laitteen viitetietojen löytämiseksi, lue ohjeet asiakaspalvelua käsittelevältä sivulta.

(Sivulla on myös selitetty, mistä nämä tiedot löytyvät laitteessa).

- Tämä laite ei sovi henkilöiden käyttöön (lapset mukaan lukien), jotka ovat fyysisesti tai psyykkisesti siihen kykenemättömiä, tai joilla ei ole käyttöön tarvittavaa kokemusta tai taitoa, ellei mukana ole heidän turvallisuudestaan vastaava henkilö, tai heille on etukäteen opetettu laitteen käyttöä koskevat tiedot.

Huom:

Jos keittiön lämmitykseen käytetään poistoilmahormiin liitettyä laitetta

(esim.takka), täytyy kuvun “kierrätys” versio olla asennettuna. Älä käytä kupua ilman metallisia suodattimia.

Huone on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.

FI

1 / OHJEITA KÄYTTÄJÄLLE

● YMPÄRISTÖNSUOJELU

• Tämän laitteen pakkausmateriaali voidaan kierrättää. Osallistu kierrättämiseen ja ympäristönsuojeluun jättämällä materiaali asianmukaisiin jäteastioihin.
• Myos laitteessa on paljon kierrätettävää materiaalia. Tämä kuva tuotteessa merkitsee, että sitä ei saa hävittää tavallisen talousjätteen mukana. Näin valmistajan järjestämä

laitteen kierrätys tapahtuu parhaalla mahdollisella tavalla, EU:n sähko- ja elektroniikkalaiteromua koskevan direktiivin 2002/96/EY mukaisesti. Kysy kunnastasi tai vähittäismyyjältäsi tietoja sinua lähimpänä sijaitsevasta keräyspisteestä.

- Kiitämme sinua ympäristönsuojeluun osallistumisesta.

Varoitus

Asennuksen saa suoritta ainoastaan ammattitaitoinen asentaja ja tehtävään tettu teknikko.

Varoitus

Poista suojakalvo suodatinpatruunasta ennen käyttöä.

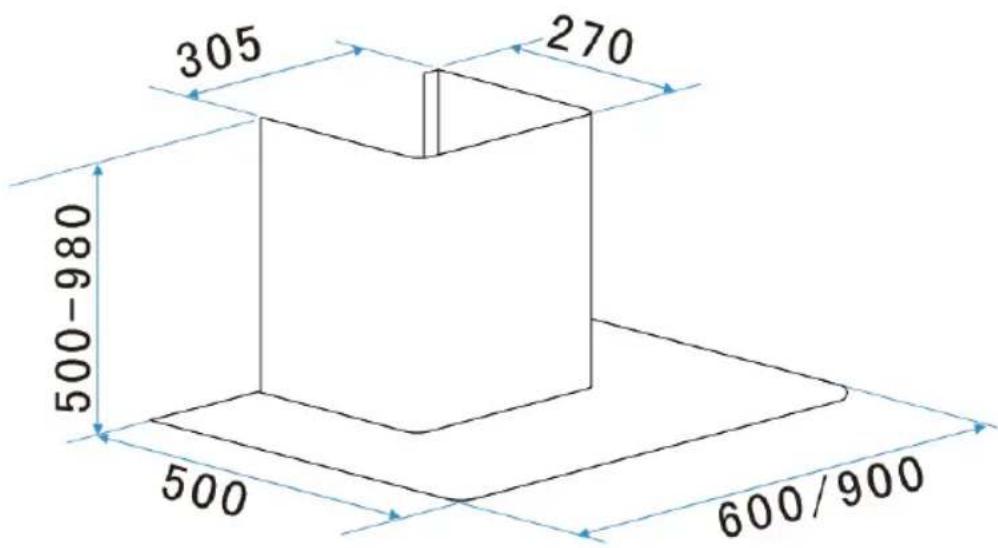

• LAITTEEN KUVAUS

305 270 500-980 500 600/900

FI

2 / LAITTEEN ASENNUS

• Laitteen pistotulppa tulee irrottaa pistorasiasta aina korjaus- tai huoltotoimenpiteitä suoritettaessa.
• Varmista, että kuvun sisällä olevan arvokilven jännitemerkintä vastaa paikallista verkkojännitettä.
• Mikäli asuntosi sähköjärjestelmään tarvitaan muutoksia laitteen paikalleenasettamisen vuoksi, ota yhteys ammattitaitoiseen sähköasentajaan.
• Jos kupua käytetään hormiin poistavana, laitetta ei saa liittää polttoöljyllä toimivien laitteiden savuhormiin (lämmitin, kamina, jne.) tai ohjattuun mekaaniseen

ilmanvaihtojärjestelmään.

• Poistoilmaa ei saa missään tapauksessa johtaa vinttiin.
• Kupu tulee asentaa vähintään 70 cm sähkö- kaasu- tai seka- liesitason yläpuolelle.

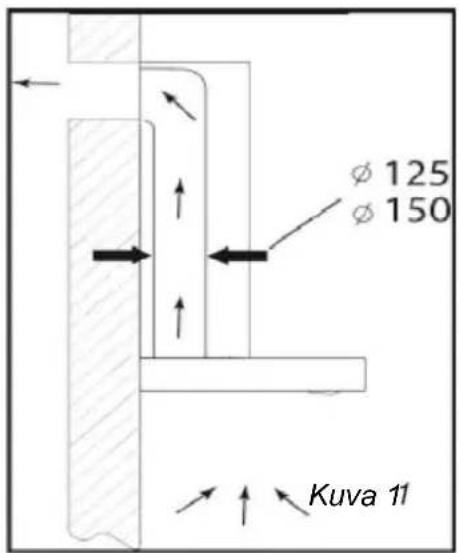

KÄYTTÖ HORMIIN POISTAVANA

Ulkoisella poistolla (Kuva 1)

Kupu voidaan yhdistää joko emaloituun, alumiiniseen, j oustavaan tai tulenkestävästä materiaalista valmistettuun poistoputkeen, minimihalkaisija ∅ mm. Jos poistoputkesi halkaisija on alle125mm, täytyy sinun käyttää kierrätysversiota.

Ø 125 Ø 150 Kuva 11

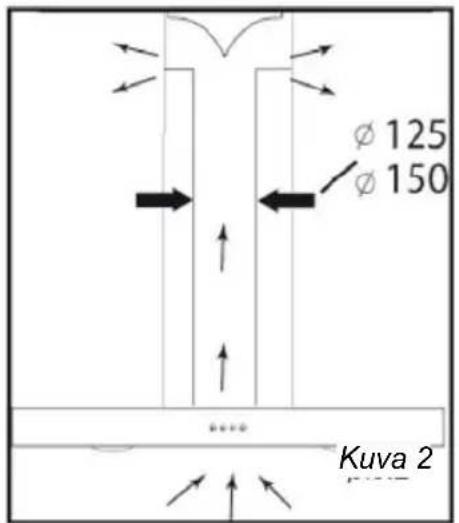

• KIERRÄTYSMUOTO

Jos ulkoista poistoa ei ole (Kuva 2) Kaikkia laitteitamme voidaan käyttää kierrätysmuodossa.

Tässä tapauksessa täytyy käyttää aktiivihilisuodatinta, joka sitoo hajut (katso Kappale 4: Hiilisuodattimen vaihtaminen.)

Ø 125 Ø 150 Kuva 2

2 / LAITTEEN ASENNUS

FI

• SÄHKÖLIITÄNNÄT

Asennus- ja huoltotoimenpiteiden aikana tulee laite i rrottaa sähköverkosta; sulakkeet tulee poiskytkeä tai poistaa.

Sähköliitännät suoritetaan ennen laitteen paikalleenasettamista.

Varmista, että:

• sähköliitännässä on riittävä jännite;
• sähköjohdot ovat moitteettomassa kunnossa;
• johtojen läpimitta on a sennusmääräysten mukainen.

Varoitus

Tämän laitteen mukana toimitetaan H 05 VVF sähköjohto, jossa on kolme 0.75 mm² liitintä (nolla, vaihe ja maadoitus). Se on kytkettävä päävirtalähteeseen (jonka tulee olla 220-240V yksivaiheinen vaihtovirta) CEI 60083 standardisoidulla pistorasialla, johon tulee olla pääsy asennuksen jälkeen.

Emme vastaa mistään onnettimuiksista, jotka on aiheuttanut puuttuva, viallinen tai sopimaton maajohto. Asennussulakkeen tulee olla 10 tai 16A. Mikäli sähköjohto on viallinen, on käännyttävä asiakaspalvelun puoleen vaarojen välttämiseksi.

Varoitus

Mikäli asuntosi sähköjärjestelmään tarvitaan muutoksia laitteen paikalleenasettamisen vuoksi, ota yhteys ammattitaitoiseen sähköasentajaan Varoitus

Mikäli kuvun toiminta on viallinen, laite sähköverkosta tai poista opistorasiaa vastaava sulake.

FI 2 / LAITTEEN ASENNUS

● LIESITUULETTIMEN ASENNUS

Varoitus

Kupu on asennettava tilojen ilmastointia koskevien sovellettavien sääntöjen mukaisesti. Erityisesti on muistettava, ettei poistoilmaa saa koskaan johtaa kaasulla tai muilla polttoöljyjillä toimivien laitteiden savuhormiin. Uusia hormeja saa käyttää vasta sen jälkeen, kun asiantunteva ammattilainen on ne hyväksynyt.

Keittotason ja kuvun alimman osan välinen minimietäisyys on oltava vähintään 70 cm. Tätä vaatimusta on noudatettava.

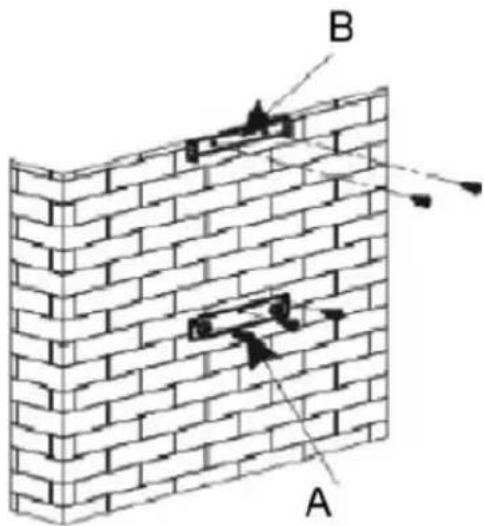

Seinään kiinnitys:

• Piirrä pystyviiva s einään k eittotason keskiosan kohdalle.
• Merkitse seinään kolmen porattavan reiän paikat kuvun ripustuskoukun mukaan, suositeltavia etäisyyksiä noudattaen.
• Poraa kolme 8 mm reikää sopivaan kohtaan ja laita seinätulpat paikoilleen (kohta A Kuva 1).
• Ennen kuvun kiinnittämistä, asenna takaiskuventtiili moottorin poistoaukon kohdalle.
• Kiinnitä kuvun kiinnitystuki, varmistaen että se on täysin linjattuna. (kohta A Kuva 1)

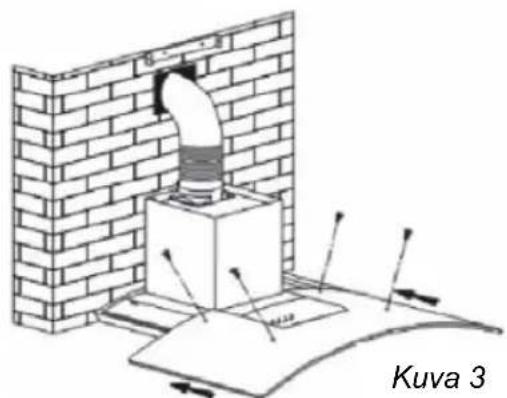

• Kiinnitä poistovaippa (ei sisälly toimitukseen) moottorin poistoaukkoon, estämättä takaiskuventtiilin liikettä.
• Aseta ja kiinnitä kuvun runko tukeen tähän tarkoitetuilla ruuveilla.

B A

Kuva 1

Vaippa (ei sisälly toimitukseen)

- Arvioi lopullinen korkeus putken U-kannattimen kiinnitykselle (kohta B Kuva 1)

- Merkitse kahden reiän paikat sen mukaisesti

- Poraa 8 mm reiät ja kiinnitä tukikannatin, varmistaen että se on samanmukainen kuvun kanssa (kohta B Kuva 1)

- Kiinnitä litteä kannatin alemman putken taakse. (kohta C Kuva 4).

- Aseta lasi ohjaimille. Työnnä lasi sisään ja kiinnitä se neljällä kumitiivisteisellä ruuvilla (lasin suoja). Kiristä ruuveja hieman.

- Kiinnitä kaksi putkea kupuun.

- Liitä vaippa ulkoiseen ilmanpoistoon.

- Tee sähköliitännät kupuun kaapelin avulla.

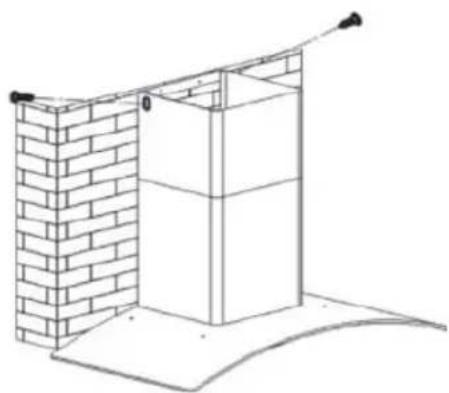

- Nosta ylempi putki kattoon ja kiinnitä se kannattimeen ruuvien avulla.

• Arvioi lopullinen korkeus putken U-kannattimen kiinnitykselle (kohta B Kuva 1).
• Merkitse kahden reiän paikat.
• Poraa 8 m m reiät ja kiinnitä tukikannatin, varmistaen että se on samanmukainen kuvun kanssa (kohta B Kuva 1).
• Kiinnitä litteä kannatin alemman putken taakse (kohta C Kuva 4).
• Aseta lasi ohjaimille. Työnnä lasi sisään ja kiinnitä se neljällä ruuvilla.
• Kiinnitä laipan asetin suojalevylle (Kuva 8).
• Liitä laippa (ei kuulu varusteisiin) suojalevyyn (Kuva 8).
• Kiinnitä putki kahdesta kohdasta kupuun.
• Kiinnitä suojalevy (Kuva 8) ylempään putkeen tuuletusaukkojen kohdalla (Kuva 6)
• Tee sähköliitännät kupuun kaapelin avulla.
• Nosta ylempi putki kattoon ja kiinnitä se kannattimeen kahden ruuvin avulla (Kuva 7).

Suosittelemme laitteen optimaalista käyttöä varten, kuvun kiinnitystä hormiin, jonka halkaisija on 150 mm (ei toimiteta laitteen mukana). Minimoi hormin kulmat, taitot ja pituudet. Mikäli kupua käytetään poistoilmamenetelmällä, tulee taata riittävä ilmanvaihto, jotta huonetilaan ei synny alipainetta.

Varoitus

Älä käytä työkaluja kuvun suojakalvon poistamiseen.

3 / LAITTEEN KÄYTTÖ

FI

• LIESITUULETTIMEN KÄYTTÖ

Ohjauspaneelin käyttö.

a. Paina "Low" painiketta. Kytkimen sisäinen merkkivalo syttyy, moottori toimii alhaisella nopeudella. Paina uudelleen painiketta ja moottori pysähtyy.
b. Paina “Mid” painiketta. Kytkimen sisäinen merkkivalo syttyy, moottori toimii keskinopeudella. Paina uudelleen painiketta ja moottori pysähtyy.
c. Paina "High" painiketta. Kytkimen sisäinen merkkivalo syttyy, moottori toimii suurella nopeudella. Paina uudelleen painiketta ja moottori pysähtyy.
d. Paina "Light" painiketta. Molemmat valot syttyvät. Paina uudelleen painiketta ja valot sammuvat.

Irrota kupu aina sähköverkosta ennen puhdistus- tai huoltotoimenpiteitä. Laitteen säännöllinen huolto takaa sen oikean toiminnan ja pitkän käyttöiän.

Varoitus

Laitteen ja suodattimien puhdistusta koskevien ohjeiden laiminlyöminen saattaa aiheuttaa tulipalon. Noudata tarkoin huolto-ohjeita.

• SUODATTIMIEN PUHDISTUS

Suodattimet tulee puhdistaa noin 30 käyttötunnin välein, tai ainakin kerran kuussa. Nämä suodattimet voidaan puhdistaa pystyasennossa astianpesukoneessa.

Käytä harjaa, kuumaa vettä ja mietoa pesuainetta. Huuhtele ja kuivaa ne hyvin, ennen kuin asetat ne takaisin kupuun.

Suodatinpatruunan avaaminen

• Käännä suodatinpatruunan kahvaa.
• Kallista suodatinpatruunaa alaspäin.

- HIILISUODATTIMEN VAIHTAMINEN (lisävaruste)

Vaihda noin 120 käyttötunnin jälkeen.

• Poista suodatinpatruunat.
• Käännä hiilisuodatinta sen poistamiseksi.

-Toista toimenpide päinvastaisessa järjestyksessä uuden suodattimen paikalleenasettamiseksi.

- Laita suodatinpatruunat takaisin

Puhdista kuvun ulkopinta saippuavedellä, mutta älä koskaan käytä hankaavia voiteita, syövyttäviä puhdistusaineita, hankaavia sieniä tai harjoja. Pyyhi pehmeällä ja kostealla liinalla.

LAMPUN VAIHTO

Varoitus

Ennen minkäänlaisia toimenpiteitä, täytyy kupu irrottaa sähköverkosta, joko irrottamalla pistotulppa pistorasiasta tai pääkatkaisimen avulla.

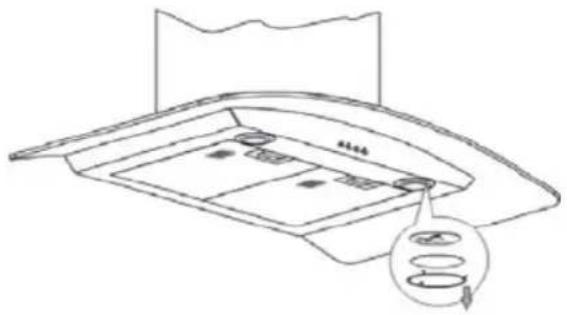

Malli, jossa on halogeenilamppu

• Irrota lampunsuojus
• Vaihda halogeenilamppu.
• Laita suojus takaisin toistamalla nämä toimenpiteet päinvastaisessa järjestyksessä.

Ennen minkäänlaisia toimenpiteitä, täytyy kupu irrottaa sähköverkosta, joko irrottamalla pistotulppa pistorasiasta tai pääkatkaisimen avulla

• LAITTEEN HUOLTO

HUOLTO TOIMENPITEET		KÄYTETTÄVÄT TUOTTEET VÄLINEET
Yläpinta ja varusteet	Älä koskaan käytä metallisia hankaussieniä, hankaavia tuotteita tai kovin jäykkiä harjoja.	Käytä rungon ja lampun suojuksen puhdistamiseen ainoastaan myynnissä olevia kotitalouksien puhdistustuotteita veteen laimennettuina. Huuhtele puhtaalla vedellä ja kuivaa pehmeällä liinalla.
Suodatinpatruuna	Tämä suodatin imee rasvahöyryt ja pölyn. Tämä komponentti on merkittävä tekijä kuvun tehokkuuden takaamisessa.Käytä sitkeisiin tahroihin hankaamatonta voidetta ja huuhtele puhtaalla vedellä.	Käytä myynnissä olevaa kotitalouksien puhdistustuotetta. Huuhdo hyvin ja kuivaa. Nämä suodattimet voidaan pestä pystyasennossa astianpesukoneessa. (Älä anna niiden joutua kosketuksiin likaisten astioiden tai hopeaesineiden kanssa).
Aktiivihiilisuodatin	Tämä suodatin sitoo hajut ja se tulee vaihtaa vähintään kerran vuodessa,käyttötiheydestä riippuen. Suodattimet tilataan jälleenmyyjältä (ilmoittamalla kuvun sisäpuolella olevassa tunnistelaatassa olevat tiedot) Pidä muistissa suodattimen vaihtopäivämäärä.

Suosittelemme Clearit puhdistustuotteita laitteen suojaamiseksi.

Ammattitaitoista

kokemusta

yksilölliseen

palveluun

4 / LAITTEEN HUOLTO JA PUHDISTUS

FI

Clearit tarjoaa sinulle tehokkaita tuotteita ja ratkaisuja, jotka on suunniteltu kotitaloustarvikkeiden ja keittiön päivittäiseen huoltoon.

Voit ostaa niitä jälleenmyyjältäsi, muiden tarvikkeiden ja kulutustuotteiden lisäksi.

FI

5 / VIANETSINTÄ

HÄIRIÖ	SUORITETTAVAT TOIMENPITEET
Tuuletin ei toimi...	Varmista, että:● Virta ei ole pois päältä.● Nopeus on valittu.
Tuuletin ei toimi tehokkaasti...	Varmista, että:● Moottorin valittu nopeus on riittävä haihdutettavan käryn ja höyryjen määrään nähden.● Keittiön ilmanvaihto on riittävä raittiin ilman saamiseksi.● Hiilisuodatin ei ole kulunut (kupu suodatinversiona).
Tuuletin on pysähtynyt.	Varmista, että:● Virta ei ole pois päältä.● Yksinapainen katkaisin ei ole aktivoitunut.

6 / ASIAKASPALVELU

FI

Laitteen kaikki huoltotoimenpiteet suorittaa:

• jälleenmyyjä,
• tai joku muu valmistajan valtuuttama ammattitaitoinen mekaanikko. Ottaessasi yhteyttä, ilmoita kaikki laitteeseen liittyvät tiedot (malli, tyyppi ja sarjanumero). Nämä tiedot löytyvät valmistajan kyltistä, joka on kiinnitetty laitteeseen.
