BRUGSANVISNING AD1189X BRANDT

Som en del af vores forpligtelse til løbende at forbedre vores produkter, forbeholder vi os retten til at foretage ændringer på dem på baggrund af tekniske fremskridt i forhold til deres tekniske og funktionelle egenskaber og udseende.

Vigtigt:

Inden du installerer og bruger dette apparat, skal denne Installations- og brugsvejledning læses grundigt, hvilket tillader dig hurtigt at blive bekendt med apparatets virkemåde.

DKI

1 / BEMAERKNINGER TIL BRUGEREN

• Sikkerhedsanbefalinger 84
- Miljøbeskyttelse 85
- Beskrivelse af apparatet 86

• Brug med udsugningsversionen 87
• Brug med recirkuleringsversionen 87
  • Elektriske tilslutninger 88
• Samling af emhætten 89
• Samling af ventilationsskakten
  ° Udsugning til det fri 90
  ° Recirkulering 91

3 / BRUG AF APPARATET

- Beskrivelse af knapper 92

4 / PLEJE OG RENG∅RING AF APPARATET

• Udskiftning af filterelementerne 93
  • Udskiftning af kulfiltret 93
  • Rengøring af de udvendige overflader 94
• Udskiftning af pæren 94
  • Vedligeholdelse af apparatet 95

5 / FEJLFINDING 96

6 / EFTERSALGSSERVICE 97

1 / MAERKNINGER TIL BRUGERDK

Vigtigt

Gem denne brugsanvisning sammen med apparatet. Hvis apparatet på noget tidspunkt sælges eller videregives til andre, skal du sørge for, at den nye ejer får denne brugsanvisning. Gør dig venligst bekendt med disse anbefalinger inden du installerer og bruger emhætten. Anbefalingerne er udarbejdet for at værne om din og andres sikkerhed.

• SIKKERHEDSANBEFALINGER

— Denne emhætte er fremstillet til at blive bugt af private i hjemmet.

— Dette apparat skal bruges af voksne. Søg for at børn ikke rører det og at de ikke behandler det som legetøj. Sørg for at de ikke rører apparatets knapper.

— Når du modtager apparatet, skal du pakke det ud eller få det pakket ud med det samme. Giv det en overordnet generel inspektion. Læg mærke til eventuelle problemer eller forbehold på leveringssedlen og sørg for at gemme en kopi af denne seddel.

— Apparatet er beregnet til almindeligtvedr. el-sikkerhed).

husholdningsbrug. Brug det ikke til erhvervs- eller industrielle formål eller til noget andet formål end til det apparatet er fremstillet til.

— Ændr ikke på nogen af apparatets dele eller udseende og forsøg heller ikke herpå. Dette vil udgøre en fare for din sikkerhed.

— Reparationer må kun foretages af en autoriseret specialist.

— Stikket skal altid tages ud inden emhætten rengøres eller inden der foretages andre vedligeholdelseshandlinger.

— Sørg for hensigtsmæssig ventilering i lokalet hvis emhætten bruges samtidigt med andre apparater, som drives af en anden energikilde end el. Dette vil forhindre emhætten i at indsuge forbrændingsgasserne. Du bør aldrig "fl ambere" retter under emhætten eller anvende gaskogeplader under emhætten uden at placere kogegrejer på dem (fl ammerne kan suges op i emhætten og beskadige apparatet).

apparatet, skal emhætten og tilberedningen overvåges omhyggeligt hele tiden.

Olier og fedtstoffer som bringes op på meget høje temperaturer kan antændes.

— Respekter den anbefalede hyppighed for rengøring og udskiftning af fi Itre. Ophobning af fedtrester kan forårsage brand.
— Emhætten må aldrig bruges over et komfur som bruger antændeligt materiale (træ, kul, osv.)
— Brug aldrig damp- eller højtryksapparater til rengøring af apparatet (krav pålagt af regler

tvedr. el-sikkerhed).

— Med løbende forbedring af vores produkter for øje, forbeholder vi os retten til at ændre på deres tekniske, funktionelle og æstetiske egenskaber, idet eventuelle ændringer på deres funktioner opfattes som værende nødvendige eller ønskværdige med den tekniske udvikling for øje.

— For nemt at kunne fi nde referenceinformationeme til apparatet, anbefaler vi, at du noterer disse data på siden "Eftersalgsservice og kundeservice". (Denne side forklarer desuden, hvor du kan fi nde disse informationer på dit apparat.)

— Dette apparat er ikke beregnet til at blive brugt af personer (herunder børn) med med nedsatte fysiske funktioner eller sansefunktioner, eller af personer, som mangler erfaring eller bevidsthed, medmindre apparatet bruges med hjælp fra den person, som er ansvarlig for deres sikkerhed, eller under opsyn og med forudgående instruktion i brugen af apparatet.

Advarsel

Hvis dit køkken er opvarmet af en anordning, som er tilsluttet en skorsten (for eksempel en brændeovn skal "recirkulerings-" versionen af emhætten installeres. Brug ikke emhætten uden metalfi ltrene.

Der bør sørges for hensigtsmæssig ventilering i lokaler, hvor emhætten bruges samtidigt med apparater, som bruger gas eller et andet brændbart drivmiddel.

1 / MÆRKNINGER TIL BRUGER DK

• MILJ∅BESKYTTELSE

— Dette apparats emballagemateriale er genbrugeligt. Hjælp med at genbruge det og beskyt miljøet ved at afl evere det på et kommunalt genbrugscenter til dette formål.
— En stor del af apparatets materiale er også genbrugeligt. Det er mærket med denne etiket for at indikere de brugte dele af apparatet, som ikke bør blandes med andet affald.

Således vil genanvendelsen af apparatet, der organiseres af fabrikanten, blive udført under de bedst mulige forhold, i henhold til EU-direktivet 2002/96/EF om Affald af elektrisk og elektronisk udstyr. Kontakt din kommune eller din forhandler for at blive oplyst om genbrugscentraler i nærheden af, hvor du bor.

— Vi takker dig for, at du gør dit til at beskytte miljøet.

Advarsel

Installationen bør kun udføres af installatører og kvalifi cerede teknikere.

Advarsel

Fjern beskyttelsesfolien fra fi ltret inden brug.

1 / MAERKNINGER TIL BRUGERDK

• BESKRIVELSE AF APPARATET

0 8 0 9 5 3 0 2 7 0 0 5 0 96 0 / 0 0 500

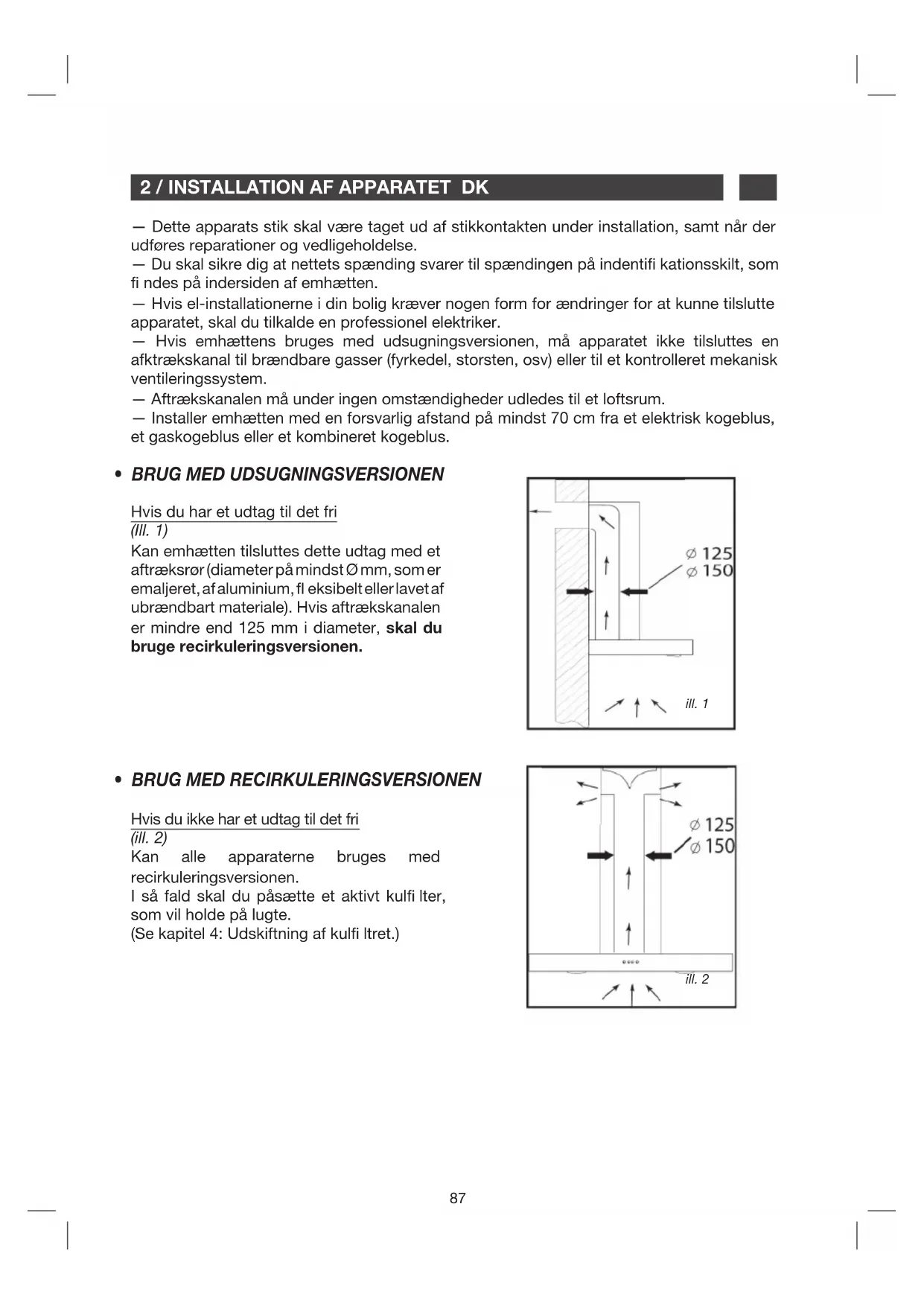

2 / INSTALLATION AF APPARATET DK

— Dette apparats stik skal være taget ud af stikkontakten under installation, samt når der udføres reparationer og vedligeholdelse.
— Du skal sikre dig at nettets spænding svarer til spændingen på indentifi kationsskilt, som fi ndes på indersiden af emhætten.
— Hvis el-installationerne i din bolig kræver nogen form for ændringer for at kunne tilslutte apparatet, skal du tilkalde en professionel elektriker.
— Hvis emhættens bruges med udsugningsversionen, må apparatet ikke tilsluttes en afktrækskanal til brændbare gasser (fyrkedel, storsten, osv) eller til et kontrolleret mekanisk ventileringssystem.
— Aftrækskanalen må under ingen omstændigheder udledes til et loftsrum.
- Installer emhætten med en forsvarlig afstand på mindst 70 cm fra et elektrisk kogeblus, et gaskogeblus eller et kombineret kogeblus.

• BRUG MED UDSUGNINGSVERSIONEN

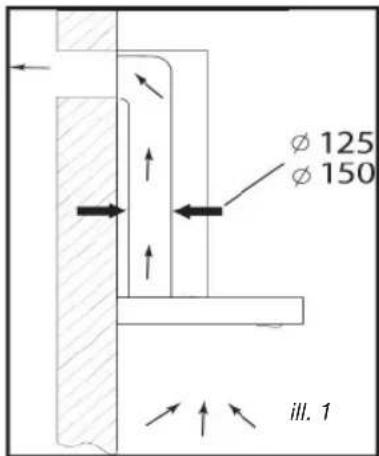

Hvis du har et udtag til det fri (III. 1)

Kan emhætten tilsluttes dette udtag med et aftræksrør (diameter på mindst ∅ mm, som er emaljeret, af aluminium, fl eksibelt eller lavet af ubrændbart materiale). Hvis aftrækskanalen er mindre end 125 mm i diameter, skal du bruge recirkuleringsversionen.

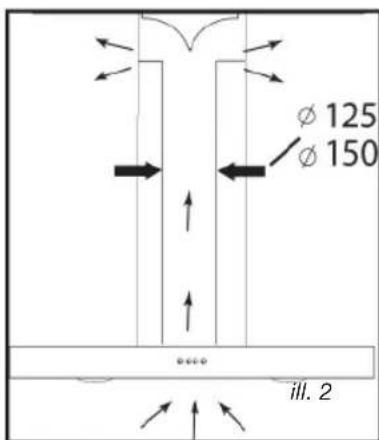

Hvis du ikke har et udtag til det fri (ill. 2)

Kan alle apparaterne bruges med recirkuleringsversionen.

I så fald skal du påsætte et aktivt kulfi liter, som vil holde på lugte.

(Se kapitel 4: Udskiftning af kulfi ltret.)

φ 125 φ 150 ill. 2

2 / INSTALLATION AF APPARATET DK

• ELEKTRISKE TILSLUTNINGER

— den elektriske installation har tilstrækkelig spænding,

— elkablerne er i god stand, — kablernes diameter overholder installationskravene.

Advarsel

Apparatet leveres med en elledning til H 05 VVF, som har tre 0,75 mm² ledere (nul, fase og jord). Det skal tilsluttes el-nettet (som skal have en spænding på 220-240 V) via et godkendt strømudtag, som skal være tilgængeligt efter installationen i henhold til retningslinjerne for installation.

Fabrikanten kan ikke stilles til ansvar for eventuelle ulykker forårsaget af en ikke-eksisterende, defekt eller forkert jordledning. Sikringen til installationen skal være på 10 eller 16A. Hvis elledningen er beskadiget, skal du kontakte afdelingen for eftersalgsservice for at undgå farer.

Advarsel

Hvis den elektriske installation i din bolig kræver ændringer for at dit apparat kan tilsluttes, skal en professionel elektriker tilkaldes.

Advarsel

Hvis emhætten udviser nogen form for defekter, skal du tage stikket ud eller fjerne den sikring, som hører til det elektriske udtag, hvor apparatet er isat.

2 / INSTALLATION AF APPARATET DK

• SAMLING AF EMHÆTTEN

Advarsel

Emhætten skal installeres i overensstemmelse med alle gældende regler for ventilering og aftrækskanaler. I Frankrig er disse regler beskrevet i DTU 61.1 fra CSTB. I særdeleshed må den udsugede luft aldrig ledes ud igennem en kanal, som bruges til at udsuge røg fra apparater, som bruger gas eller andre brændbare drivmidler. Kanaler som ikke er i brug må kun bruges efter godkendelse fra en kompetent specialist.

Minimumsafstanden mellem komfurets overkant og emhættens nederste del skal være mindst 70 cm. Hvis anvisningerne til det blus som er installeret under emhætten foreskriver en afstand på over 70 cm, skal dette krav respekteres.

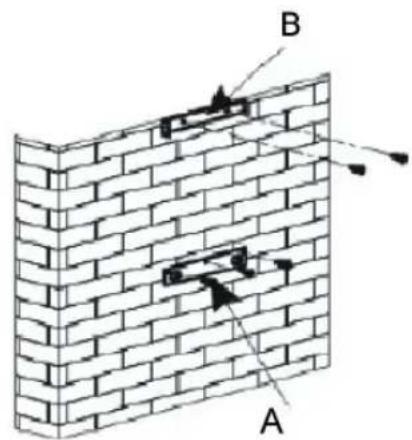

Montering på væggen:

— Afmærk en vandret linje på væggen, centreret i forhold til komfurets overfl ade.

— Afmærk på væggen de tre huller som skal bores ved hjælp af den medfølgende holder til emhætten samtidig med, at du observerer den anbefalede afstand. (del A III. 1).

— Bor de tre huller med en diameter på 8 mm i en passende position og isæt rawlplugs.

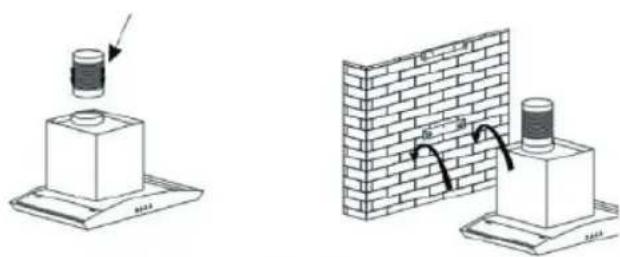

— Inden emhætten fastgøres, skal du montere kontraventilen på motorens udgang.

— Fastgør emhættens fastgørelsesbeslag, sørg for at det er nøjagtigt nivelleret. (del A III. 1).

— Fastgør fl ex-udsugningsslangen (medfølger ikke) til motorens udgang uden af forhindre kontraventilens bevægelse. (Ill. 3).

— Monter og fastgør emhættens hoveddel på det tilhørende støttebeslag med de medfølgende skruer til dette formål. (III. 2).

B A

Illu. 1

Gaine extensible (non fourni)

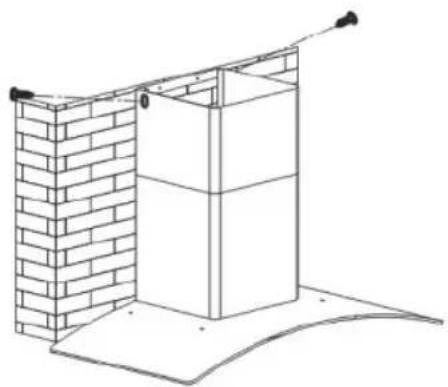

- Udsugning til det fri

— Beregn den endelige højde, hvor aftrækskanalens u-beslag skal fastgøres (del B III. 1).

— Afmærk de to huller herefter.

— Bor hullerne med en diameter på 8 mm og fastgør kanalens støttebeslag, sørg for at det er fastgjort på samme akse som emhætten (del B III. 1).

— Fastgør det fl ade beslag bag på kanalens nedre del. Illu. 6

— Fastgør de to kanaler til emhætten. (Ill. 5).

— Tilslut fl exslangen til luftudtaget til det fri.

— Foretag den elektriske tilslutning til emhætten med kablet fra el-nettet.

— Løft den øvre kanal op til loftet og fastgør den til beslaget med skruerne.

— Beregn den endelige højde, hvor aftrækskanalens U-beslag skal fastgøres.
— Afmærk de to huller.
— Bor hullerne med en diameter på 8 mm og fastgør kanalens støttebeslag, sørg for at det er fastgjort på samme akse som emhætten.
— Fastgør det fl ade beslag bagpå kanalens nedre del.
— Monter slange-tilpasningsstykket på defl ektoren (Ill. 8).
— Tilslut fl exslangen til defl ektoren.
— Monter kanalens to dele på emhætten (III. 5).
— Monter defl ektoren (Illu. 8) på kanalens øvre del ved ventilationsindtagene (Ill. 6)
— Foretag den elektriske tilslutning til emhætten med kablet fra el-nettet.
— Løft den øvre kanal op til loftet og fastgør den til beslaget med de to skruer.

For at udnytte apparatet optimalt, anbefaler vi, at du tilslutter emhætten til et aftræksrør med en diameter på 150 mm(medfølger ikke). Reducer antallet af vinkler og knæk samt aftræksrørets længde. Hvis emhætten skal bruges med udsugning til det fri, bør du sørge for tilstrækkelig tilførsel af frisk luft for at undgå undertryk i lokalet.

Vigtigt

Fjern ikke sikkerhedsfolien med nogen form for værktøj.

3 / BRUG AF APPARATET DK

• BRUG AF EMHÆTTEN

Sådan bruger du knapperne.

a. Tryk på knappen "Lav" og lysindikatoren i midten af knappen begynder at lyse. Motoren arbejder nu ved lav hastighed. Tryk igen på knappen og motoren stopper.
b. Tryk på knappen "Middel" og lysindikatoren i midten af knappen begynder at lyse. Motoren er nu i gang ved middel hastighed. Tryk igen på knappen og motoren stopper.
c. Tryk på knappen "Høj" og lysindikatoren i midten af knappen begynder at lyse. Motoren arbejder nu ved høj hastighed. Tryk igen på knappen og motoren stopper.
d. Tryk på knappen "Lys" og begge lys tændes. Tryk igen på knappen og lysene slukkes.

Stikket skal altid tages ud inden emhætten rengøres, og inden der foretages andre former for vedligeholdelse. Regelmæssig vedligeholdelse af apparatet er en garanti for korrekt funktion, god ydeevne og levetid.

Advarsel

Respekteres retningslinjerne for rengøring af apparat og fi ltre ikke, kan de forårsage brand. Følg omhyggeligt anbefalingerne vedrørende vedligeholdelse.

- RENG∅RING AF FILTERELEMENTERNE

Filtrene skal rengøres efter cirka 30 timers brug eller mindst en gang om måneden. Disse fi ltre kan vaskes i opretstående stilling i opvaskemaskinen.

Brug en børste, varmt vand og opvaskemiddel. Skyl og tør fi ltrene grundigt inden de sættes tilbage i emhætten.

- Aftagning af fi Iterelement

— Drej det indbyggede greb til fi Iterelementet.

Udskift kulfi ltret efter cirka 120 timers brug.

— Fjern fi Iterelementet.
— Drej kulfi ltret for at kunne fjerne det.
— Udfør forløbet i omvendt rækkefølge, når det nye fi Iter skal sættes på igen.
— Sæt fi Iterelementerne tilbage.

Luk Åbn

4 / PLEJE OG RENG∅RING AF APPARATETDK

- RENG∅RING AF DE YDRE OVERFLADER

Brug sæbevand til rengøring af emhættens ydre fl ader, men brug aldrig slibemidler, ætsende rengøringsmidler, skrubbesvampe eller børster. Tørres af med en blød fugtig klud.

• UDSKIFNING AF PÆREN

Advarsel

Inden der udføres nogen form for opgaver, skal strømforsyningen til emhætten slås fra, enten ved at tage emhættens stik ud eller ved hjælp af kredsafbryderen.

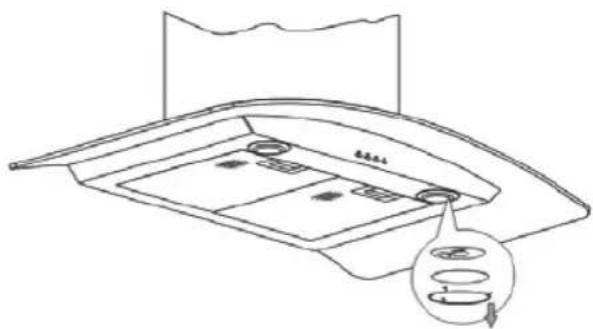

Model med halogenpære

— Fjern skærmen
— Udskift halogenpæren.
— Sæt delene på plads ved at gentage disse trin i omvendt rækkefølge.

Inden der udføres nogen form for opgaver, skal strømforsyningen til emhætten slås fra, enten ved at tage emhættens stik ud eller ved hjælp af hovedafbryderen.

• VEDLIGEHOLDELSE AF APPARATET

VEDLIGEHOLDELSE DET	SKAL DU G∅RE	PRODUKTER/TILBEH∅R SOM SKAL BRUGES
∅vre overfl ader og tilbehør	Brug aldrig metal-skrubbesvampe, slibe-produkter eller meget hårde børster.	Til rengøring af hoveddelen og lysdelen, bør der kun bruges produkter fortyndet med vand og som fjernes med rent vand og tørres med en blød fugtig klud.
Filterelementer	Dette fi lter opfanger fedtdampe og støv. Denne komponent spiller en vigtig rolle i emhættens effektivitet.Hvis der opstår genstridige pletter, kan du bruge en ikke-slibende creme og skylle efter med rent vand.	Brug et rengøringsprodukt som kan købes i en almindelig han- del, skyl med rigeligt vand og tør. Disse fi ltre kan vaskes i opretstå- ende stilling i opvaskemaskinen.(De må ikke komme til at røre beskidt service eller sølvtøj.)
Aktiveret kulfi lter	Dette fi lter opfanger lugte og skal udskiftes mindst en gang om året afhængig af brugsintensiteten.Disse fi ltre bør bestilles hos forhandleren (opgiv referencen på indentitetsskiltet, som sidder på emhættens inderside) og noter datoen, hvor fi lteret blev skiftet.

For at bevare apparatet, anbefaler vi, at du bruger Clearit rengøringsprodukter.

Clearit tilbyder professionelle produkter og løsninger udarbejdet til den daglige pleje af dine husholdningsapparater og dit køkken.

De kan købes hos din sædvanlige forhandler, sammen med et komplet udvalg af tilbehør og forbrugsvarer.

5 / FEJLFINDINGDK

SYMPTOMER	L∅SNINGER
Emhætten virker ikke...	Kontroller at:Strømmen ikke er slået fra.En hastighed er valgt.
Emhættens præstation erutilstrækkelig...	Kontroller at:Den valgte motorhastighed et tilstrækkelig for den mængde af mados og damp som skal suges ud.Køkkenet er tilstrækkeligt ventileret for at tillade indtag af frisk luft.Kulfi ltret ikke er opbrugt (emhætte som fungerer med recirkuleringsversionen.
Emhætten er gået i stå	Kontroller at:Strømmen ikke er slået fra.De enpolede automatsikringer ikke er blevet aktiveret.

6 / EFTERSALGSSERVICE DK

Al vedligeholdelse på dit udstyr bør foretages af:

— enten din forhandler,
— eller en anden kvalifi ceret mekaniker, som er autoriseret til reparation af apparater af dette mærke.

Når du laver aftale med ovenstående, skal du opgive hele dit udstyrs reference (model, type og serienummer). Disse oplysninger fi ndes på fabrikantens navneskilt påsat dit udstyr.
