Märke	Brandt
Modell	AD1189X
Produkttyp	Köksfläkt
Version	Utomhusavluftning eller recirkulation
Strömförsörjning	220-240 V ~ 50 Hz
Total effekt	260 W (motor 225 W, belysning 40 W)
Rekommenderad säkring	10 eller 16 A
Antal hastigheter	3 (långsam, medel, snabb)
Belysning	2 halogenlampor (40 W)
Fettfilter	Tvättbara metallkassettfilter, rengöring var 30:e timme eller en gång i månaden
Kolfilter	Aktivt, byte var 120:e timme eller varje år
Minsta installationsavstånd	70 cm ovanför spishällen
Diameter på avluftningskanal	125 mm minimum, 150 mm rekommenderas
Typ av kontroll	Tryckknappar med ljudsignal
Installation	Väggmonterad, med teleskopisk skorsten
Underhåll	Regelbunden rengöring av filter och yttre yta
Säkerhet	Obligatorisk jordning, koppla ur före underhåll, flambera inte under fläkten
Reservdelar	Kolfilter, halogenlampor, kassettfilter
Reparerbarhet	Av en auktoriserad Brandt-tekniker
Strömkabel	H05 VVF 3 ledare på 0,75 mm² (nolla, fas, jord)

Vanliga frågor - AD1189X BRANDT

Vad är det minsta installationsavståndet mellan fläkten och spishällen?

Minsta avstånd är 70 cm ovanför en elektrisk, gas- eller kombinationshäll. Om din spishälls manual anger ett större avstånd måste det följas.

Hur rengör jag fettfiltren?

Metallkassettfiltren måste rengöras var 30:e användningstimme eller minst en gång i månaden. Du kan diska dem i diskmaskin i vertikalt läge, eller för hand med varmt vatten och milt rengöringsmedel. Skölj och torka noga innan du sätter tillbaka dem.

Hur ofta bör kolfiltret bytas?

Aktivt kolfilter måste bytas var 120:e användningstimme eller minst en gång om året, beroende på användning. Det sitter bakom fettfiltren. För att byta, ta bort kassettfiltren, vrid kolfiltret för att ta bort det och installera det nya i motsatt riktning.

Kan jag använda fläkten utan filtren?

Nej, det är förbjudet att använda fläkten utan kassettfiltren. Fettansamling kan orsaka brand. Dessutom krävs kolfilter i recirkulationsversion för att hålla kvar lukter.

Vilken procedur gäller för att byta en lampa?

Innan du gör något, koppla ur fläkten eller stäng av brytaren. Ta bort glaset, byt ut halogenlampan mot en ny av samma typ. Sätt tillbaka glaset genom att göra omvända steg.

Kan fläkten användas i recirkulationsläge?

Ja, alla Brandt-modeller kan användas i recirkulationsversion. I så fall måste du lägga till ett aktivt kolfilter (ingår ej) som håller kvar lukter. Luften återförs sedan till köket.

Vad gör jag om fläkten inte fungerar?

Kontrollera att det inte är strömavbrott och att en hastighet har valts. Om problemet kvarstår, koppla ur apparaten och kontakta en auktoriserad tekniker.

Hur installerar jag fläkten i avluftningsläge?

Fläkten måste anslutas till en avluftningskanal (minsta diameter 125 mm, helst 150 mm) som leder utomhus. Anslut den inte till en rökkanal (panna, skorsten) eller till ett frånluftssystem. Se till att rummet har tillräcklig tilluft.

Vilken typ av strömkabel medföljer?

Fläkten levereras med en strömkabel H05 VVF med 3 ledare på 0,75 mm² (nolla, fas och jord). Den måste anslutas till ett standarduttag CEI 60083 som är åtkomligt efter installation.

Hur ställer jag in motorhastigheterna?

Använd tryckknapparna: tryck en gång på knappen för låg, medel eller hög för att starta motorn på vald hastighet (en ljudsignal hörs). Tryck igen på samma knapp för att stoppa motorn. En separat knapp styr belysningen.

BRUKSANVISNING AD1189X BRANDT

• UDSKIFNING AF KULFILTRET (kulfi Iter valgfrit)

Som en del i vårt arbete att hela tiden förbättra våra produkter så vill vi meddela att vi förbehåller oss rätten att göra ändringar baserade på tekniska framsteg och ändra funktion och utseende utan föregående information.

Varning:

Innan du installerar och använder din apparat bör du läsa igenom informationen i denna manual noggrant. Detta gör att du kan bekanta dig med apparaten innan du använder den.

• Utsug till utomhusmiljö.... 143
• Återvinning.... 144

Förvara den här manualen väl för framtida bruk. Om du säljer apparaten eller för den vidare till tredje person så ska du se till så att manualen medföljer. Vänligen läs igenom informationen nedan innan du p åbörjar installationen och innan du börjar använda apparaten. Detta för din och andras säkerhet.

• SÄKERHETSINFORMATION

• Den här a pparaten har utvecklats för hushållsbruk av privatpersoner.
• Den här apparaten ska användas av vuxna. Se till att barn inte vidrör apparaten och att de inte leker med den. Se till att de inte kommer åt apparatens kontrollpanel.
• Då du mottager apparaten ska du först packa upp den. Inspektera alla delar. Notera eventuella invändningar på leveranskvittot och se till att du får en kopia av det.

- Din apparat är tillverkad för normal hushållsanvändning. Använd den inte kommersiellt eller v id industriproduktion. Du kan inte använda den för något annat än det som den är tillverkad för.

- Gör inte änd ringar och försök inte att ställa om de grundläggande funktionerna på apparaten. Detta är farligt och det finns risk för personskada.

- Reparationer får bara utföras av auktoriserad personal.

- Dra alltid ur kontakten till spiskåpan innan du utför rengöring och underhåll.

- Se till att ventilationen i rummet fungerar bra i det fall att du samtidigt ska köra spiskåpan och andra elektriska apparater som har en strömtillförsel som är annan än elektricitet. Detta för att undvika att fläkten suger in avgaser.

- Du bör aldrig flambera rätter under spiskåpan eller ha öppna gaslågor under käpan utan ett ordentligt skyddslock (flammorna kan sugas upp i käpan och skada apparaten).

- Då du steker mat under käpan måste du hela tiden övervaka tillagningen. Olja och fett som uppnår väldigt höga temperaturer kan självantända.

- Respektera det rekommenderade rengöringsschemat och schemat för utbyte av filter. Om fett samlas på samma plats kan detta orsaka eldsvåda.

- Kåpan ska aldrig användas över en eldad ugn (trä, kol, etc).

- Använd aldrig ånga eller högtrycksredskap för att rengöra apparaten (detta på grund av elektronikens säkerhetskrav).

- Som en del i vårt arbete att hela tiden förbättra våra produkter vad gäller teknik, funktioner och utseende så förbehåller vi oss rätten att göra ändringar och förbättringar som är nödvändiga för att göra produkten ännu bättre.

- För att enkelt kunna hitta referensinformation för din apparat rekommenderar vi att noterar dessa data på sidan för "Service, support och kundrelationer.

(Den här sidan förklarar också vart på apparaten du hittar informationen.)

- Den här apparaten ska inte användas av personer (även barn) med reducerad fysisk, sensorisk eller mental kapacitet, ej heller av personer som saknar erfarenhet och medvetenhet kring elektriska apparater, om detta inte sker under övervakning och efter noggranna instruktioner av någon som är ansvarig för deras säkerhet.

Observera:

I de fall där ett kök värms upp av en apparat som är ansluten till en skorsten (t ex en kamin) så ska "återvinning" versionen av käpan installeras. Använd inte käpan utan metallfilter.

Bra ventilation måste finnas i rummet då kåpan används samtidigt som maskiner/apparater som drivs av bensin/gas eller liknande bränslen.

1 / INFORMATION TILL ANVÄNDAREN

SE

MILJÖSKYDD

• Den här apparatens förpackningsmaterial kan återvinnas. Gör detta för att skydda miljön genom att lämna materialet på den återvinningscentral som anvisas av din kommun.
• Din apparat innehåller också mycket material som kan återvinnas. Detta är märkt med en etikett som indikerar att elektroniskt avfall inte bör blandas med vanligt hushållsavfall.

På detta sätt kan apparaten till stora delar återvinnas av din tillverkare under bästa möjliga förhållanden enligt det Europeiska direktivet 2002/96/EC förande elektriskt avfall och elektronisk utrustning. Vänd dig till din återförsäljare för information om vart du kan lämna apparaten för återvinning.

- Vi tackar dig för att du gör din del i att skydda miljön.

Varning

Installationen bör bara utföras av kvalificerade tekniker eller annan kompetent personal.

Varning

Ta bort det skyddande plasthöljet från patronfiltret innan första användning.

SE 1 / INFORMATION TILL ANVÄNDAREN

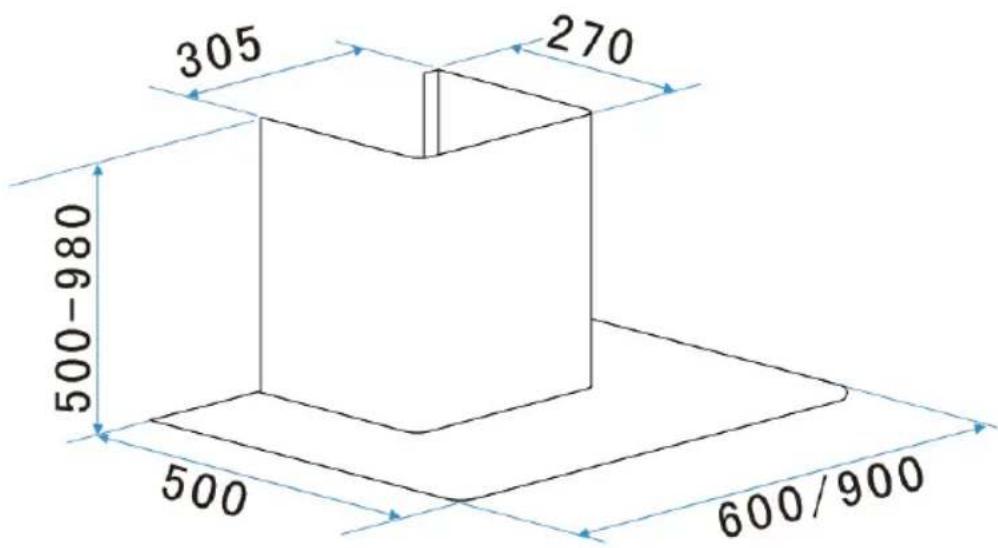

• BESKRIVNING AV APPARATEN

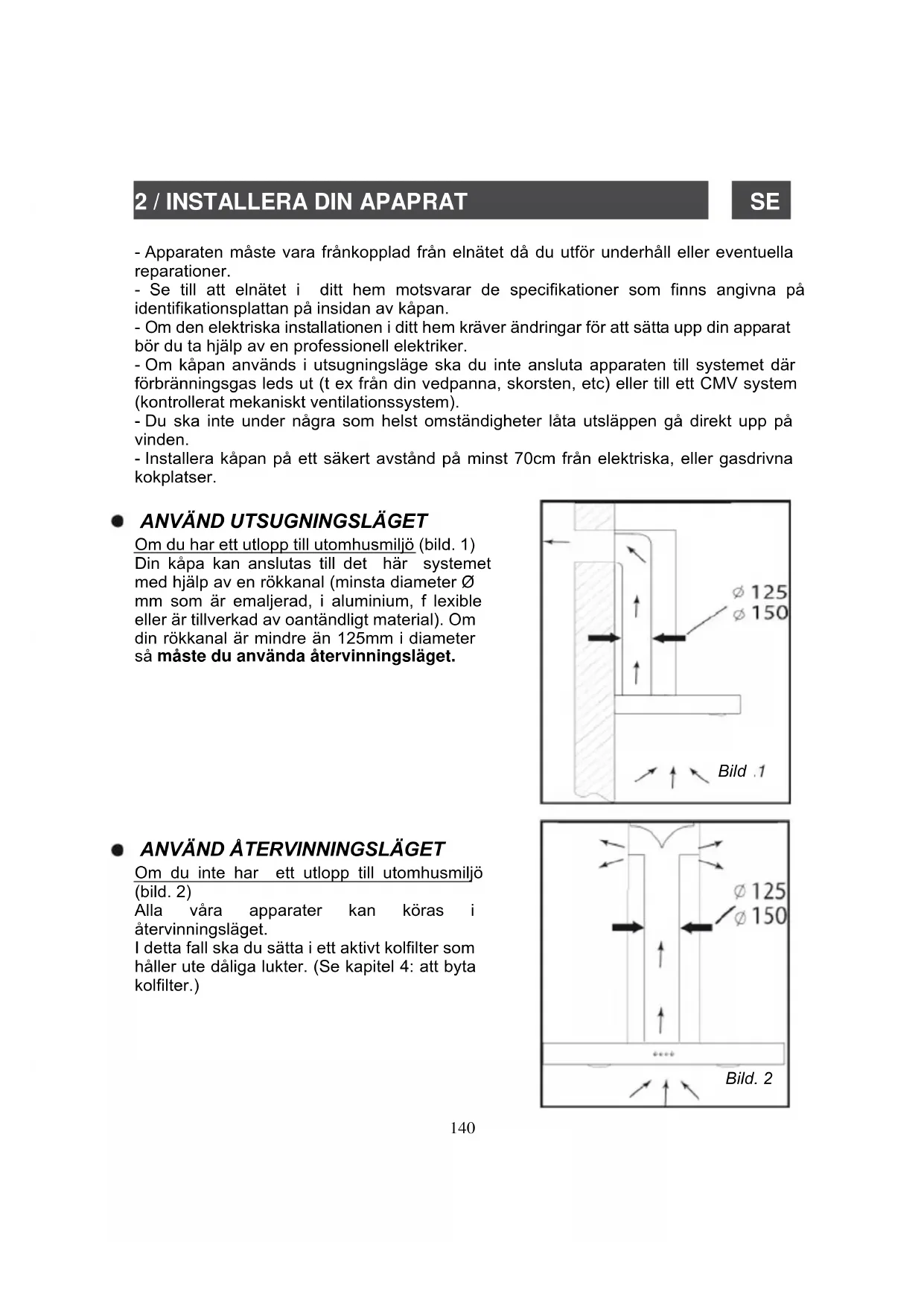

2 / INSTALLERA DIN APAPRAT

SE

- Apparaten måste vara frånkopplad från elnätet då du utför underhåll eller eventuella reparationer.

- Se till att elnätet i ditt hem motsvarar de specifikationer som finns angivna på identifikationsplattan på insidan av kåpan.

- Om den elektriska installationen i ditt hem kräver ändringar för att sätta upp din apparat bör du ta hjälp av en professionell elektriker.

- Om käpan används i utsugningsläge ska du inte ansluta apparaten till systemet där förbränningsgas leds ut (t ex från din vedpanna, skorsten, etc) eller till ett CMV system (kontrollerat mekaniskt ventilationssystem).

- Du ska inte under några som helst omständigheter låta utsläppen gå direkt upp på vinden.

- Installera kåpan på ett säkert avständ på minst 70cm från elektriska, eller gasdrivna kokplatser.

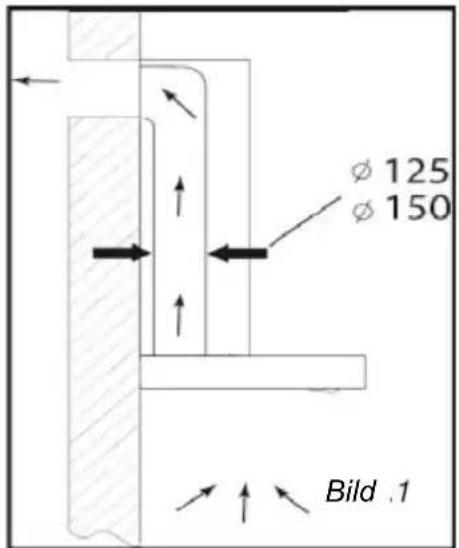

• ANVÄND UTSUGNINGSLÄGET

Om du har ett utlopp till utomhusmiljö (bild. 1) Din käpa kan anslutas till det här systemet med hjälp av en rökkanal (minsta diameter ∅ mm som är emaljerad, i aluminium, f lexible eller är tillverkad av oantändligt material). Om din rökkanal är mindre än 125mm i diameter så måste du använda återvinningsläget.

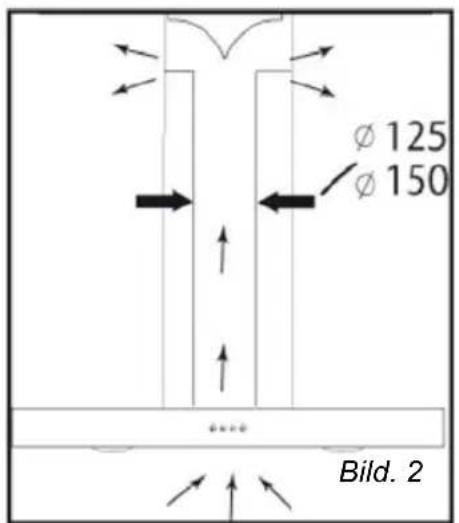

• ANVÄND ÅTERVINNINGSLÄGET

Om du inte har ett utlopp till utomhusmiljö (bild. 2)

Alla våra apparater kan köras i återvinningsläget.

I detta fall ska du sätta i ett aktivt kolfilter som håller ute dåliga lukter. (Se kapitel 4: att byta kolfilter.)

SE 2 / INSTALLERA DIN APPARAT

ELEKTRISKA ANSLUTNINGAR

Vid installation och underhåll så måste apparaten vara frånsluten från elnätet. Säkringar måste slås av eller tas ur.

Elektriska anslutningar ska göras innan apparaten installeras i sitt ytterhölje.

Se till att:

• den elektriska installationen har tillräckligt hög spänning;
• att de elektriska kablarna är i gott skick;
• att diametermåtten på kablarna
  överensstämmer med installationskraven.

Varning

Den här apparaten levereras med en H 05 VVF strömkabel som har tre 0.75 mm² konduktorer (neutral, fas och jordad). Kabeln måste anslutas till ett väg guttag (med 220-240 V enkelfas elstandard) via ett CEI 60083 standarduttag som ska gå lätt att komma åt efter installation, allt i enlighet med instruktionerna för installation.

Vi kan inte hållas ansvariga för olyckor som orsakas av en icke-existerande, defekt eller felaktig jordad ledning. Säkringen måste vara antingen 10 eller 16A. Om strömkabeln är skadad bör du vända dig till ett servicecenter för att undvika skaderisk.

Varning

Om elektriska installationer i ditt hem kräver att du gör ändringar för att sätta upp din apparat bör du vända dig till en professionell elektriker.

Varning

Om kåpan inte fungerar som den ska, dra ur kontakten från uttaget och ta ur säkringen för apparaten i ditt säkringsskåp.

• SÄTT IHOP SPISKÅPAN

Varning

Kåpan måste installeras i enlighet med alla gällande regler för ventilation där käpan ska användas. I Frankrike beskrivs dessa regler i DTU 61.1, utgiven av CSTB. Var särskilt noga med att utsugen luft aldrig bör ledas till ett system som används för att suga ut rök från apparater som drivs av bensin, gas eller liknande bränslen. Icke använda system kan bara användas efter att detta fått grönt I jus från en kompetent specialist.

Det minsta avståndet mellan kokytan och kåpan lägsta del måste vara 70 cm. Om manualen för spisen under kåpan anger ett större avständ än 70 cm så måste dessa krav respekteras oavsett omständigheter.

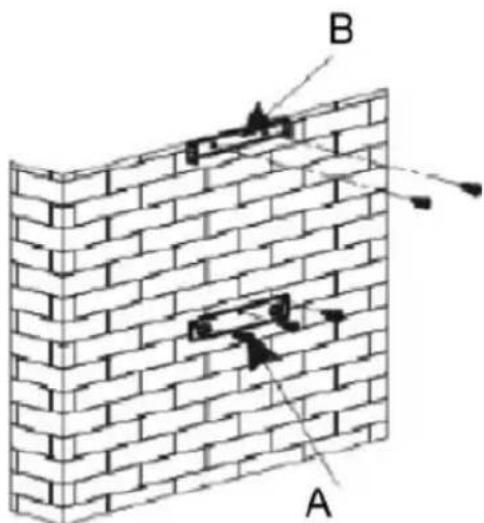

Fixera kåpan vid väggen:

• Dra en vertikal linje på väggen, centrerad över kokplatsen.
• Markera tre hål på väggen som måste borras. Använd de medföljande upphängningskrokarna och var noga med de angivna anständen.
• Borra de tre hålen med en diameter på 8 mm på en lämplig plats på väggen och sätt i pluggarna (del A, bild 1).
• Innan du fäster käpan ska du montera backventilen på motorutsuget.
• Säkra kåpans upphängningsenhet och se till så att den sitter helt plant (del A, bild 1.)
• Fixera den förlängningsbara utsugsslangen (medföljer ej) till motorutsuget utan att begränsa rörligheten på backventilen.
• Fäst och säkra höljet på kåpan på stöden med skruvarna med medföljer för detta syfte.

Bild. 1

Stödhållare tänjbar (icke fourni)

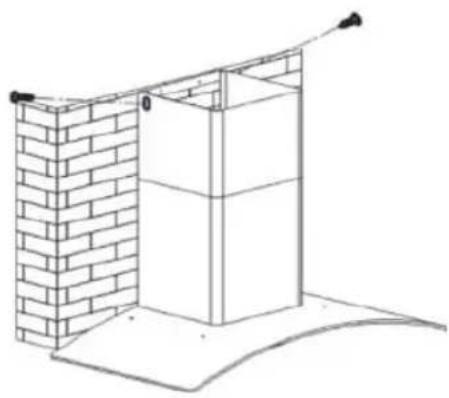

• Utsug till utomhusmiljö

• Beräkna den definitiva höjden för att fixera kanalkonsolens U-fäste (del B, bild 1).
• Markera de två hålen enligt angivelserna.
• Borra hål med 8 mm diameter och se till så att de är fixerade på stödfästet längs samma axel som käpan (del B, bild 1).
• Fixera den plana konsolen bakom den lägre kanalen (del C, bild 4).
• Placera glaset på guidelisterna. Låt glaset glida fast och fäst det med 4 skruvar med gummitätning (glassäker). Dra åt skruvarna lite mer.
• Fixera de två kanalerna till käpan.
• Anslut hylsan till luftuttaget till utomhusmiljö.
• Gör den elektriska anslutningen till käpan med den medföljande strömkabeln.
• Lyft upp den övre kanalen och fixera den vid fästet med skruvarna.

• Beräkna den def initiva hö jden för att fixera kanalkonsolens U-fäste (del B, bild 1).
• Markera de två hålen enligt angivelserna.
• Borra hål med 8 mm diameter och se till så att de är fixerade på stödfästet längs samma axel som kåpan (del B, bild 1).
• Fixera den plana konsolen bakom den lägre kanalen (del C, bild 4).
• Placera glaset på guidelisterna. Låt glaset glida fast och fäst med 4 skruvar.
• Fäst med hylsadaptern på s pridarplattan (Bild 8).
• Anslut den förlängbara hylsan (medföljer ej) till spridarplattan (Bild 8).
• Anslut de två delarna av kanalen till käpan.
• Fäst spridarplattan (Bild. 8) in i den övre kanalen via ventilationsintagen (Bild 6).
• Gör den elektriska anslutningen till käpan med den medföljande strömkabeln.
• Lyft upp de n övre kanalen till taket och fixera den vid fästet med hjälp av de två skruvarna (Bild 7).

Bild. 8

För optimal prestanda för din apparat rekommenderar vi att du ansluter din käpa till en 150 mm-diameter rökkanal (medföljer inte i förpackningen). Minimera antalet vinklar och böjar och längden på rökkanalen. I det fall att käpan ska köras med ett utsug till utomhusmiljö ska du se till att inflödet av frisk luft är tillräckligt för att undvika tryckfall i rummet.

Varning Använd inte verktyg för att ta bort plastskyddet på käpan.

SE

Hur du använder kontrollpanelen.

a. Tryck först på "låg" knappen så kommer indikatorlampan att börja lysa och fläktmotorn bör jar köras på låg has tighet. Tryck på knappen igen så stannar motorn.

b. Tryck på "mellan" knappen så kommer indikatorlampan att börja lysa och fläktmotorn börjar köras på mediumhastighet. Tryck på knappen igen så stannar motorn.

Låg Mellan Hög Lampa

c. Tryck på "hög" knappen så kommer indikatorlampan att börja lysa och fläktmotorn börjar köras på hög hastighet. Tryck på knappen igen så stannar motorn.

d. Tryck på "lampa" knappen så börjar käpan att lysas upp. Tryck på knappen igen för att slå av lamporna.

4 / RENGÖRING OCH UNDERHÅLL AV DIN APPARAT

SE

Varning

Dra alltid ur kontakten från eluttaget innan du rengör käpan eller påbörjar underhåll. Regelbundet underhåll av apparaten är en garanti för att den ska fungera som den ska, god prestanda och lång livslängd.

Varning

Om du inte följer instruktionerna vid rengöring och underhåll så kan detta orsaka eldsvåda. Var väldigt noga med att följa rekommendationerna för underhåll.

Dessa måste rengöras efter cirka 30 t immars användning eller minst en gång i månaden. Dessa filter kan rengöras i diskmaskin, låt dem stå vertikalt.

Använd en borst, hett vatten och ett milt rengöringsmedel. Skölj och torka av ordentligt innan du sätter tillbaka dem i käpan.

• Vrid handtaget på den inbyggda filterpatronen.
• Luta filterpatronen nedåt.

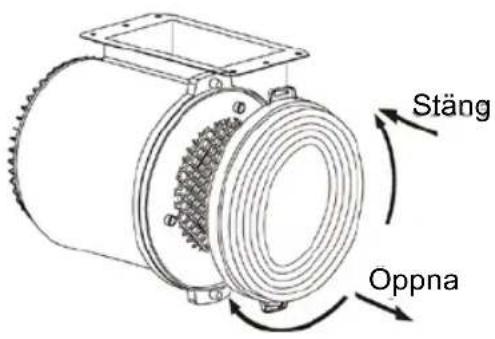

● BYTA UT KOLFILTREN (valfritt)

Byt ut dessa efter cirka 120 timmars användning.

• Ta ur kolfiltren.
• Vrid kolfiltret för att ta ur det.
• Gör om proceduren baklänges för att sätta tillbaka ett nytt filter.
• Sätt tillbaka filterpatronerna.

SE 4 / RENGÖRING OCH UNDERHÅLL FÖR DIN APPARAT

- RENGÖR YTTERHÖLJET

För att rengöra utsidan av käpan ska du använda såpavatten. Använd aldrig starka eller slipande rengöringsmedel, skrubborstar eller liknande. Torka av med en mjuk, fuktig trasa.

BYT UT GLÖDLAMPAN

Varning Innan du börjar denna process ska du f örst se till at t kåpan är avslagen, antingen genom att dra ur kontakten eller genom att använda reglaget för att slå av säkringen.

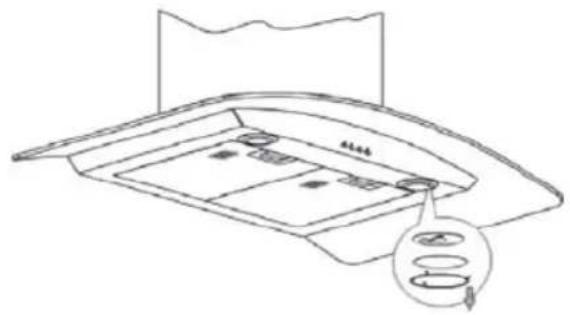

Modell med halogenlampa

• Ta bort belysningsporten.
• Byt ut halogenlampan.
• Byt ut halogenlampan genom att genoföra processen i omvänd ordning.

Innan underhåll påbörjas måste elanslutningen till kåpan brytas, antingen genom att dra ur kontakten eller genom att slå av säkringen i säkringsskåpet.

● UNDERHÅLL AV DIN APPARAT

UNDERHÅLL ATT	GÖRA	PRODUKTER/TILLBEHÖR SOM BEHÖVS
Ytterhölje och tillbehör	Använd aldrig stålull eller liknande produkter, ej heller skrubborstar och sådant som kan skada ytan.	För att rengöra hölje och belysningsporten ska du använda vanligt diskmedel utblandat i vatten. Skölj av och torka ordentligt med en mjuk, fuktig trasa.
Filterpatroner	Detta filter gör att fett och damm samlas på vissa platser. Filtret spelar också en viktig roll för att apparaten ska fungera som den ska.Om tuffa fläckar har uppstått så ska du använda ett milt fläckmedel och sedan skölja rent med vatten.	Använd ett vanligt medel för hushållsbruk och skölj av och torka ordentligt. Dessa filter kan rengöras i vertikalt läge i en diskmaskin. (Låt dem inte komma i kontakt med smutsig disk och annat.)
Aktiverat kolfilter	Det här filtret fångar obehagliga lukter och måste bytas ut minst en gång per år beroende på hur mycket kåpan används. Du kan beställa nya filter från din återförsäljare (du behöver nämna referensnumret på identifikationsplattan) och notera det datum och den tid som filtret byttes ut.

För bästa resultat rekommenderar vi att du använder rengöringsprodukter från Clearit.

Professionell expertis

med fokus på di

Clearit erbjuder dig professionella produkter och lösningar framtagna för dagligt underhåll av hushållsapparater och köksprodukter.

Produkterna finns till salu hos din vanliga återförsäljare tillsammans med ett komplett sortiment tillbehör och andra lämpliga produkter.

SE 5 / FELSÖKNING

PROBLEM	LÖSNING
Kåpan fungerar inte...	Se till att:Strömtillförseln är påslagen.Ett hastighetsläge har valts.
Kåpan fungerar inte särskilt bra...	Se till att:Den valda fläkthastigheten är tillräcklig för det os som uppstår vid matlagningen.Köket har bra ventilation så att tillräckligt med frisk luft kommer in.Kolfiltret inte är slutet (om kåpan kör i återvinningsläge).
Kåpan fungerar inte längre.	Se till att:Strömförsörjningen inte har brutits.Att enspoliga avslagningsenheten inte har aktiverats.

6 / SERVICE OCH SUPPORT

SE

Allt underhåll på din apparat ska utföras av:

• din återförsäljare,
• eller en annan kvalificerad mekaniker som är auktoriserad för underhåll av apparaten. Då du bo kar in ett möte, ange hela referensnumret för din utrustning (modell, typ oc h serienummer). Den här informationen finns på tillverkarens platta som är fäst på utrustningen.
