BRUKSANVISNING ASB 7.2 LI BOSCH

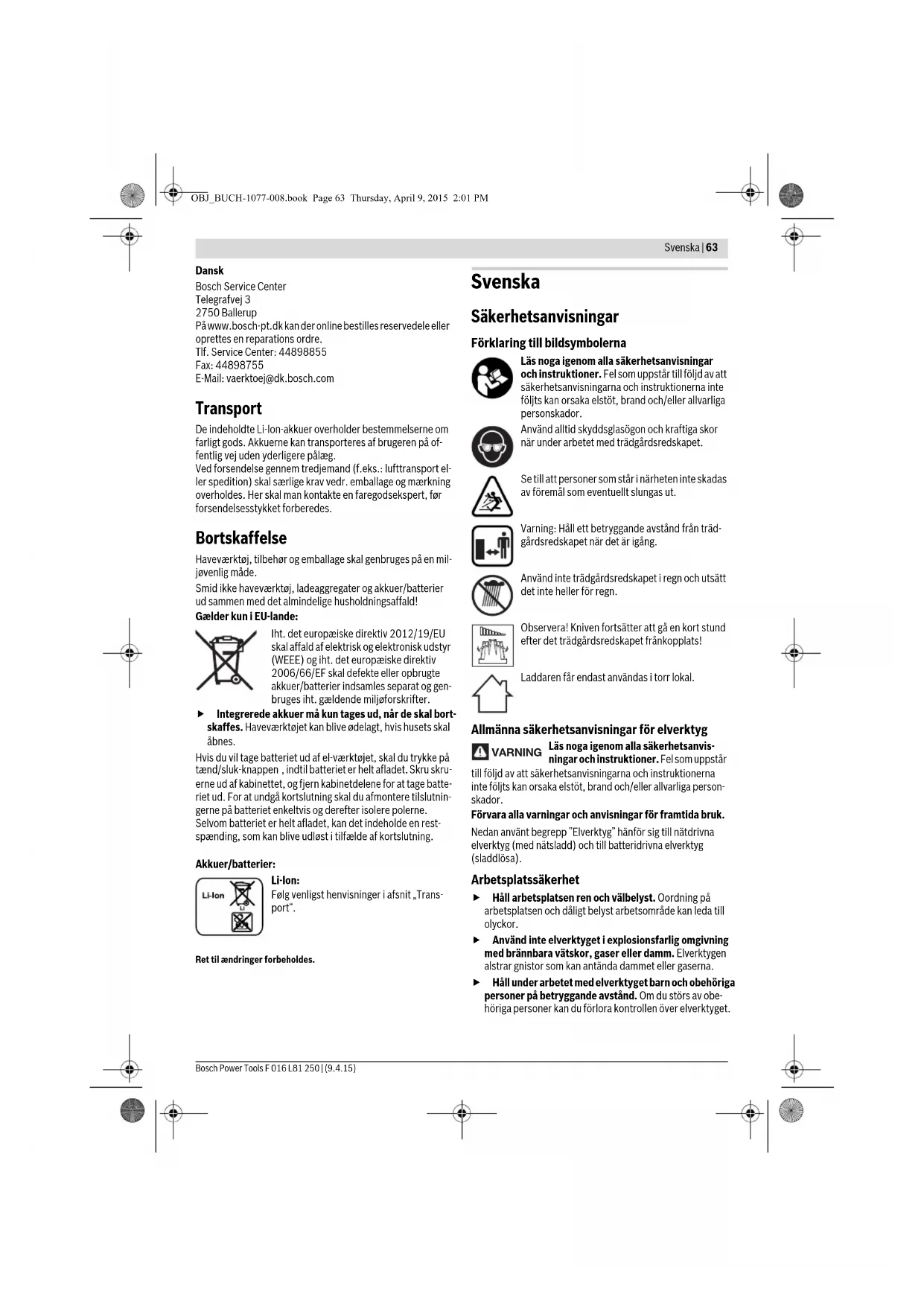

Förklaring till bildsymbolerna

Läs noga igenom alla sakerhetsanvisiningar och instruktioner. Fel som uppstãr till fójld av sakerhetsanvisiningarno och instruktionerna in fójts kan orsaka elstôt, brand och/eller allvari persnoskador.

Använd alltid skyddsglasögon och kraftiga skor
när under arbetet med tradgardsredskapet.

Set till att personer som stär i narheten inte skadas av foremäl som eventuelt slungas ut.

Varning: Hallett betryggande avstand fran tradgardsredskapet nar det ar igang.

Anvand inte tradgardsredskapetiregn och utsatt detinte heller for regn.

Observera! Kniven fortssatter att gän kort stund after det tradgardsredskapet frankopplats!

Laddaren fãr endast anvandas i torl lokal.

Allmanna sakerhetsanvisningar for elverktyg

A VARNING

Läs noga igenom alla sakerhetsanvis- ningar och instruktioner.Fel som upps

till folidavatt sakerhetansinvisingarna och instruktionerna inte foljts kan orsaka elstot,brand och/eller allvarliga personskador.

Forvara alla varningar och anvisningar for framtida bruk.

Nedan anvant begrepp "Elverktyg" hänfor sig till nataldriva elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

Arbetsplatssakerhet

Häll arbetsplatsen ren och välbelyst. Oordning pa arbetsplatsen och dāligt belyst arbetsomrade kan leda till olyckor.
Anvand inte elverkyget i explosionsfarlig omgivning med brannbara vatskor, gasser eil damm. Elverkyten alstrar gnistor som kan ananda dammet ell gaserna.
Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du forlora kontrollen over elverktyget.

64 | Svenska

Elektrisk sakerhet

Elverktygets stickpropp maste passa till vagguttaget. Stickproppen far absolutinte forandras.Anvand inte adapterkontakter tillsammans med skyddsjordade elverktyg.Oforandrade stickproppar och passande vagguttag reducera risken for elstot.
Undvik kroppskontakt med jordade ytor som t.ex. ror, varmeelement, spisar och kylskap.Det finns en storre risk for elstot om din kropp ar jordad.
Skyda elverktyget mot regn och vata. Tranger vatten in iett elverktyg okar risken for elstot.
Missbruka inte natsladden och använd den inte for att bara eller hänga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Häll natsladden pa avstand fran varme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslide lediningar ökar risiken for elstöt.
När du arbetar med et elverktyg utomhus använd endast forlängningsladdar som ár avseddafor utomhusbruk. Om en lamplig forlängningsladdr for utomhusbruk anvands minskar risken for elstót.
Användettfelströmskyddomdetinteärmöljatt undvika elverktygets användningifuktig miljö.Felströmskyddet minskar risiken for elstöt.

Personsakerhet

Var uppmarksam, kontrollera vad du gör och använd elverktyget med föruft. Använd inte elverktyg när du arrott erlor om du äpverkad av droger, alkohol ell mediciner. Under användning av elverktgk cyan även en kort ouppmarksamhet leda til allvarliga kroppskador.
Bär alltid personlig skyddsutrustning och skyddsglasögon. Använding av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria sakerhetsskor, skyddsjalm och hörsksydd reducrar alltefter elverktygets typ och använding risiken for kroppsskada.
Undvik oavsiktig igangsattning. Kontrolera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar bort batteriet, tar upp erbar elverkyget. Om du bar elverkyget med fingret pa stromstallaren er aansluter pakopplat elverkytg til natstrommen kan olcyka upsta.
Tabortalla inställningsverktyg och skruvnycklar innandukopplarpalverktyget.Ett verktyg ell en nyckeli en roterande component kan medforakropsskada.
Undvik onormala kroppställinger. Se till att du stared stadigt och häller balansen. I detta fall kan du lättare kontrollera elverkytg et ovändte situationer.
Bär lampliga arbetskläder. Bär inte fost hängande kläder erller smycken. Hållaret, kläderna och handskarna pa avstand frän rørla delar. Lost hängande kläder, langt har och smycken kan dras in av roterande delar.
Närelverktyg används med dammutsugnings- och-upp-samlingsutrustnlng, se till att dessa ar ratt monterade.
och används pa korrekt satt. Användning av dammutsugnig minskar de risker damm orasaker.

Korrekt användning och hantering av elverktyg

Overbelasta inte elverktyget. Använd for aktuellt arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbeta bättre och sakrare inom angivet effektområde.
Ett elverkyg med defekt stromställare fär inte länger användas. Ett elverkyg som inte kan koplas in erler ur är farligt och mäste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet innan instaillnigar utfors, tillbehorsdilar byts ut erer elverktyget lagras. Denna skydsatgard forhindrar oavsiktig inkoppling av elverktyget.
Forvara elverktygen oatkomlgra for barn. Lat elverktygetinte anvandas av personer som inte afor trogna med dess anvanding erller inte lastennavisning. Elverktygen ar farliga om de anvands av oerfarna personer.
Skot elverktyget omsorgsfullt. Kontrollera att rroliga componenter fungar er felfritt och inte karvar, att komponente inte brustit ell skadats; oraker som kan leda till att elverktygets functiorer paverkas menligt. Lat skadade delar repareras innan elverktyget tas i bruk. Manga olcykor orasaks av daltig skotta elverktyg.
Häll skärverktygen skarpa och rena. Omsorgsfullt sköttä skärverktyg med skarpa eggarkommen inte sä lätt i kläm och gär lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på attt sätt som det inte är avsett for kan farliga situationer uppsta.

OmsorgsfullHantering och anvandning av sladdlosa elverktyg

Ladda batterierna endast i de laddare som tilverkaren rekommenderat. Om en laddare som ar avsedd for en visss typ av batterier anvands for andra batterityper finns risk for brand.
Anvand endast batterier som ar avsedda for aktuellt elverktyg. Anvands andra batterier finns risk for kroppsskada och brand.
Häll gem, mynt, nycklar, spikar, skruvar och andra sma metallföremål avstand frän reservoirbatteri for att undvika en bygling avkontakterna. En kortslutting av batteriets kontakter kan leda till brannskador erlor brand.
Om batteriet anvands pa fel satt finns risk for att vatska rinner ur batterlet. Undvik kontakt med vatskan. Vid oaksiktlig kontakt spola med vatten. Om vatska komer i kontakt med ogonen uppsok dessutom likare. Batterivatskan kan medfora hudiritation och brannskada.

Service

Lät endast kualificerad fackpersonal reparera elverktyget och endast med originalreservdilar. Detta garantar er att elverktygets sakerhet upprathalls.

Svenska 65

Sakerhetsanvisningar for hacksaxar

Häll knivarna pa avstand fran kroppen. Forsök inte ta bort klipp material erller halla i material som sca klppas nar kniven ar inkopplad. Ta pa franslaget trädgardsredskap bort klipp material som commit i klam. Under användning av hacksaalen kan øven kort ooppmärksamhet leda till allvarliga kroppsskador.
Bär häcksaxen i handtaget med stillastende kniv. För transport och lagring av häcksaxen skyddet vara paskatt. En omsorgsfull hantering av tradgardsredskapet minskar risiken for kroppsskada som knik van ansora.
Häll tag i elverktyget endast på isolerade greppytor dá risk finns att knivarnakommen i kontakt med dolda strömledningar. Knivens kontakt med en spänningsforande ledning kan satta redskapets metalldlar under spanning och leda till elstöt.

Sakerhetsanvisiningar for busk-/ grassax

Tradgårdsredskapet fär inte användas av person (inklusive barn) med begränsad fysisk, sensorisk eller psykisk formåga och/eller som saknar den erfarenhet och kunskap som kravs for hantering. Undantag gös om Personen övervakas av en ansvarig person som kan undervisa i tradgårdsredskapets användning. Barn bör overvakas for att sakerställa att deinte leker med tradgårdsredskapet.
Lät aldrig barn eller personer som inte ar fortrogna med bra克斯anvisninger använda trädgårdsvredskapet. Nationella foreskrifter begränsareventuellt tillåten älder for använding. Nar trädgårdsvredskapet inte används skadet Förvaras öktomligtfor barn.
Anvandaren ellr agaren ansvarar for olyckor och skador som drabbar andra manniskor eller deras egen dom.

Anvand aldrig tradgardsredskapet nar personer, specielt da barn ell husdjur, uppehaller sig i narhen.
Häll anslutningskabeln på betryg-gande avstand frän skärknivarna.
Anvand alltid skyddsglasogon och kraftiga skor nar under arbetet med tradgardsredskapet.
- Trimma inte under daltigt vader och speciellt inte d'nar askvader ar i antagande.
Anvand tradgardsredskapet endast i dagsljus aller vid god belysning.
Kontrollera att skyddskaporna och skyddsutrustningen ar oskadade och korrekt monterade. Fore driftstart ske nodvändiga underhallsatgärder och reparatoner utforas.
Koppla pa tradgardsredskapet forst sedan handerna och fotterna ar pa betryggande avstand fran knivarna.
Frankoppla tradgardsredskapet fran nätströmmen (t. ex. genom att dra ur stickproppen eller trycka ned inkopplingssparren):

-alltid nar tradgardsredskapet lamnasutan uppsikt.
- innan blockeringar atgardas,
-narkontroll, rengoring ellarben utfors pa tradgardsredskapet,
- after kontakt med främande foremål. Kontrollera genast tradgårdsredskapet avseende skada och lát det vid behov repareras,
-nar tradgardsredskapet bocrjar vbrerar pa ovenligt satt (kontrolera genast).
Skydda fotterna och handerna mot skador som kniven kan orsaka.

66 | Svenska

Skydda elverktyget mot hog varme som t. ex. langre solbestralning, eld, vatten och fukt. Explosionsrisk kan uppsta.

Öppna inte redskapet. Om batteriet kortsluts kan det explodera.
I skadat aller felanvant batteri kan angor uppsta. Tillfor friskluft och uppsok lakare vid akommor. Angorna kan leda till irritation i andningsvagarna.
Fränettdefektbatterikanvatskarinnaut ochvataforemalinarhenten.Kontrollera berorda delar. Rengorllerbytut demvid behov.

Sakerhetsanvisiningar for laddare

Skydda laddaren mot regn och vata. Tranger vatten in i laddaren okar risken for elektrisk stot.

Ladda inte batterimoduler av fremmande fabrikat. Laddaren ar lampligendast for laddning av Bosch li-jonbatterimodular med den spanning som anges i Tekniska data. I annat fall finns risk for brand och explosion.
Häll laddaren ren. Förorening kan leda till elektrisk stöt.
Kontrollera laddare, kabel och stickkontaktFore varje använding. En skadad laddare fär inte anvandas.Du far själv aldrig öppnaladdaren, lat den repareras av kvalicerad fackman och endast med originalreservdeler. Skadade ladare, ledninger erer stickkontaktter ökar risken for elektrisk stöt.

Använd inte laddaren på lättantändigt underlag (t. ex. papper, textilier mm) resp. i brännbar omgivning. Vid laddningen varms laddaren upp vilket kan medfora brandrisk.
Häll barn under uppsikt vid använding, rengöring och underhäll. På sa satt sakerställs att barn inte leker med laddaren.
Laddaren fär inte användas av barn erller personer med begränsad fysisk, sensorisk eller psykisk formåga ellser saknar den erfarenhet och kunskap som kravs for saker hantering. Undantag gös om personen overvakas av en ansvarig person som även kan undervisa i laddarens användning. I annat fall finns risk for felhantering och personskada.

Symboler

Symbolerna nedan ar viktiga for att kunna laa och forsta bruksanvisingen. Lagg symbolerna och deras betydelse pa minnet. Korrekt tinkning av symbolerna hjalper till att bättre och sakrare anvanda elverktyget.

Symbol Betydelse

Bar skyddshandskar

Anvand skyddsglasogon.

Reaktionsrikting

Rörelseriktning

pppling/Urkoppling

Tillaten hantering

Svenska|67

Symbol Betydelse

Forbjuden handling

CLICK!

Horbart Ijud

Tillbehör

Ändamälsenlig användning

Trädgardsredskapet ār avsett for lätt klippning av buskar och graskanter.

Tekniska data

	Grässax(inkl. teleskopkaft med hjul)		Buskax Busk-/grässaxset
	AGS 7,2 LI	AGS 10,8 LI	ASB 10,8 LI	ASB 10,8 LI SetASB 10,8 LI 2-Set
Produktnummer	3600 H56 0.. 3600 H56 1.. 3600 H56 3.. 3600 H56 3..
Gräskniv	●	● - ●
Knivbredd	mm 80 100 - 100
Busknav		- -	●	●
Knivlängd	mm	-	-	200
	mm	-	-	-
Antiblockeringsfunktion		-	-	●
Vikt enligt EPTA-Procedure 01/2003	kg	0,75 (1,4*)	0,775 (1,5*)	0,9
				0,775 (100 mm)
				0,9 (200 mm)
Batteri	Li-jon		Li-jon	Li-jon
Märkspanning	V=	7,2	10,8	10,8
Kapacitet	Ah	1,5	1,5	1,5
Laddningstd (battery urladdat)	h	3,25	3,25	3,25
Antal battericeller	23		3	3
Driftdid med en batteriladdning (upp till)	min	80 (70**)	100 (85**)	100
Laddare
Produktnummer	EU	2609 003 916	2609 003 916	2609 003 916
		2609 007 262	2609 007 262	2609 007 262
	UK	2609 003 932	2609 003 932	2609 003 932
	AU	2609 004 762	2609 004 762	2609 004 762
Inspanning	V	100 - 240	100 - 240	100 - 240
Laddningsström	mA 500 500		500 500
Tillätet temperaturområde für laddning	°C	0 - 45	0 - 45	0 - 45
Vikt enligt EPTA-Procedure 01/2003	kg	0,088 (EU)	0,088 (EU)	0,088 (EU)
	kg	0,093 (UK)	0,093 (UK)	0,093 (UK)
	kg	0,085 (AU)	0,085 (AU)	0,085 (AU)

Beaktproduknumret pātradgardsredskapets typsklt. Handelsbeteckningarna for enskilda tradgardsredskap kan variera.
*genomsnittlig drifttid
"endast i setet ASB 10,8 LI Set"

68 | Svenska

Buller-/vibrationsdata

Grassax

Bullernivavarde formedias enigt EN 50636

Redskapets A-vägda ljudtrycksnivå underskrider i typiska fall 70 dB(A).

Totala vibrationsemissionsvarden a_h (vektorsumma ur tre rikkninger) och onoggrannhet K framtaget enigt EN 50636-2-94:

a_h = 2,5m / s,K = 1,5m / s^2.

Vibrationsniva

Busksax

Bullernivāvara de formedlas enligt EN 60745-2-15.

Redskapets A-vagda judniva uppnar itypiska fall:Ludtrycksniva 66dB(A);Judeffektniva 76dB(A).Onogrannhet K=1dB.

Totala vibrationsemissionsvarden a_h (vektorsumma ur tre riktninger) och onoggrannhet K framtaget enigt EN 60745-2-15:

a_h = 2.5m / s^2,K = 1.5m / s^2

Vibrationsniva

1) Mättingen av den vibrationsnivå som anges ienna anvisin har utförts entigt en matmetod som ar standardiserad i EN 60745 och kan användas vid jämförelse av olica elverktyg. Mätmetoden ar även lamplig for preliminar bedömming av vibrationsbelastningen.

Den angivna vibrationsnivan representar er huvudsakliga anvandningen avelkerkyget. Om daremot elverkyget anvands for andra andamal, med olica tilbehor, med andra insatsverktyg ellte underhahltis ordentligt kan vibrationsnivan awika. Harvid kan vibrationsbelastninger under arbetserioden oka betydligt.

For en exakt bedomning av vibrationsbelastningen bor aven de tider beaktas nar elverkyget ar frankopplat erar igang, men inte anvands. Detta reducerar tydlig vibrationsbelastningen for den totala arbeitsperioden.

Bestam extra sakerhetsatgder for att skydda operatoren mot vibrationernas inverkan t. ex.: underhall av elverktyget och insatsverkyten, att halla handerna varma, organisation av arbetsforloppen.

Forsakranom

C

Grassax

Vi intygar under ensamt ansvar att den produit som beskrivs under "Tekniska data" uppyfyller alla gällande bestämmer i direktiven 2006/95/EG, 2011/65/EU, till 19 april 2016: 2004/108/EG, frän 20 april 2016: 2014/30/EU, 2006/42/EG inklusive andringar och stämmer överens med fåljande standarder: EN 60335-1, EN 50636-2-94 (battery), EN 60335-1, EN 60335-2-29 (batteriladdare).

Busk sax

Vi intygar under ensamt ansvar att den produit som beskrivs under "Tekniska data" uppfyller alla gallande bestammelser i

direktiven 2006/95/EG, 2011/65/EU, till 19 april 2016:

2004/108/EG, fran 20April 2016:2014/30/EU, 2006/42/EG, 2000/14/EG inklusive andringar o overens med foljande standarder:

EN 60745-1, EN 60745-2-15 (battery)

EN 60335-1, EN 60335-2-29 (batteriladdare).

2000/14/EG: Garanterad ljudeffektniva 77 dB(A). Bedömningsmetod für overensstammelse enigt bilaga V.

Produktkategori: 25

Teknisk tillverkningsdokumentation (2006/42/EG, 2000/14/EG) fãs frã:

Leveransen omfattar	1 224
Batteriets laddning	2 224
Demontering	3 224
Montering	4 225
In-/urkoppling	5 225
Montera teleskopskaft med hjul	6 225
Inställning av skaftets langd	7 226
Läge für kantklippning	8 226
Service	9 226
Tillbehör	10 227

Häckklippning

Kontrollera innan arbetet paborjas att hacken inte innehaller frammande foremal som t. ex. tradgardsstaket.

Användning

Häll fast tradgårdsvredskapet regelratt i handtaget, for att inte Förlora kontrollen. Felaktig hantering kann leda till personskada.

Satt after avsutat arbete upp transportskyddet pa kniven.

Teleskopskaft

Använd teleskopkaftet für gräs- och häcksaxtilbehör. Innanskaftet används med häcksaxtilbehör maste hjulen tas bort.

Svenska

69

Om knivarna blockeras i materialet okar motorns belastning. Den intelligenta mikroelektroniken registrar denna overbelastning och koplar flera ganger om motorn for atthindra knivarna fran att blockera och for att f materialet klipp. Den hörbara omkopplingen kan ta upp till 3 s. Efter klippning fungerar tradgardsredskapet normalt erler sa stannar kniven automatiskt i öppet lage om overbelastninger kvarstär (t. ex. om ett stycke tradstängsel blockerar tradgardsredskapet).

Batteriets laddningsindicator visar batteriets laddningsstellstand vid halvt erller fullstandigt nedtryckt stromstellare Till/Fran for nagra sekunder.

Lysdiod Kapacitet

Kontinuerrigt gront Ijus 35 - 100%

Gront blink 15 - 35%

Rott blink 5 - 15%

Kontinuierigt rott Ijus 0 -5%

Batteriets laddningsindikering

Batteriladdningsindikatorn visar hur laddningen fortskrider. Under laddning blinkar indikatorn grn. Nar batteriladdningsindikatorn lyser permanent grn ar batteriet fullständigt laddat.

Felsökning

Symptom Möljig orsak Åtgård

Upladdad batterimodul har für lög klippkapacitet	Batteriets brukstid loper ut	Uppsök kundservicen
Laddningsindikatorn lyser kontinuierligt	Batteriet ar defekt Uppsök kundservicen
Laddning inte möglich

Underhäll och rengöring

Obs! Sla fran tradgardsredskapet innan underhallsarbenen ellre renrgoring utfors.Efter frankoppling av tradgardsredskapet rors knivarna annu nagra sekund.
Var forsiktig! Beror inte knivarna sa lange de ror pa sig.
Häll trädgårdsredskapet rent for bra och saker arbete.
Använd alltid skyddshandskar nar arbeten utförs med tradgårdsredskapet eller vid underhall/rengöring.

Undersök tradgårdsdreskapet regelbundet avseende brister som lösä fästen och nedslitna eller skadadekomponenter.

Kundtjanst och anvandarradgivning

Ange alltid vid forfrängningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Svenska

De litiumjonbatterier som ingar ar underkastade kraven for farligt gods. Anvandaren kan utan yyterigare forpliktelser transporterera batterierna alla man vag. Vid transport genom tredje person (t.ex.flygfrakt eller speid tion) skia speciella villkor forforpackning och markning beaktas.l detta fall bor vid forberedelse av transport en expert for farligt gods konsulteras.

Avfallshantering

Trädgårdsrédskap, tillbehör och Förpackning ske omhändertas pa miljövänlig sätt for ätervinning.

Slanginte tradgardsredskap, laddare och inte heller batterier i hushallsavfall!

Endast for EU-länder:

Enligt europeiska direktivet 2012/19/EU måste obrukbara elektriska och elektroniska apparater och enligt europeiska direktivet 2006/66/EG felaktiga eller forbrukade batterier separat omhändertas och pa miljövänligt satt lamnas in for atervinning.

Inbyggda batterier far demonteras endast for avfalls hantering. Om kapan oppnas finns risk for att tradgards redskapet forstors.

70|Norsk

For att ta ut batteriet ur elverktyget, tryck pa strombrytaren tills batteriet ar helt urladdat. Skruva ur skruvarna pa kapan och ta av den for att ta ut batteriet. For att undvika kortslutning sca batteriets anslutninger kopplas fran separatarfter varandra och polerna isoleras. Aven vid fullstandig urladdning finns det reststrom i batteriet som kan frigoras vid kortslutning.

Li-jon: Beakta anvisiningarna i avsnittet "Transport".

Ändringar forbehalles.
