BEDIENUNGSANLEITUNG ASB 7.2 LI BOSCH

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

1

DorsoplonkeiKe

golnlaanrjzng

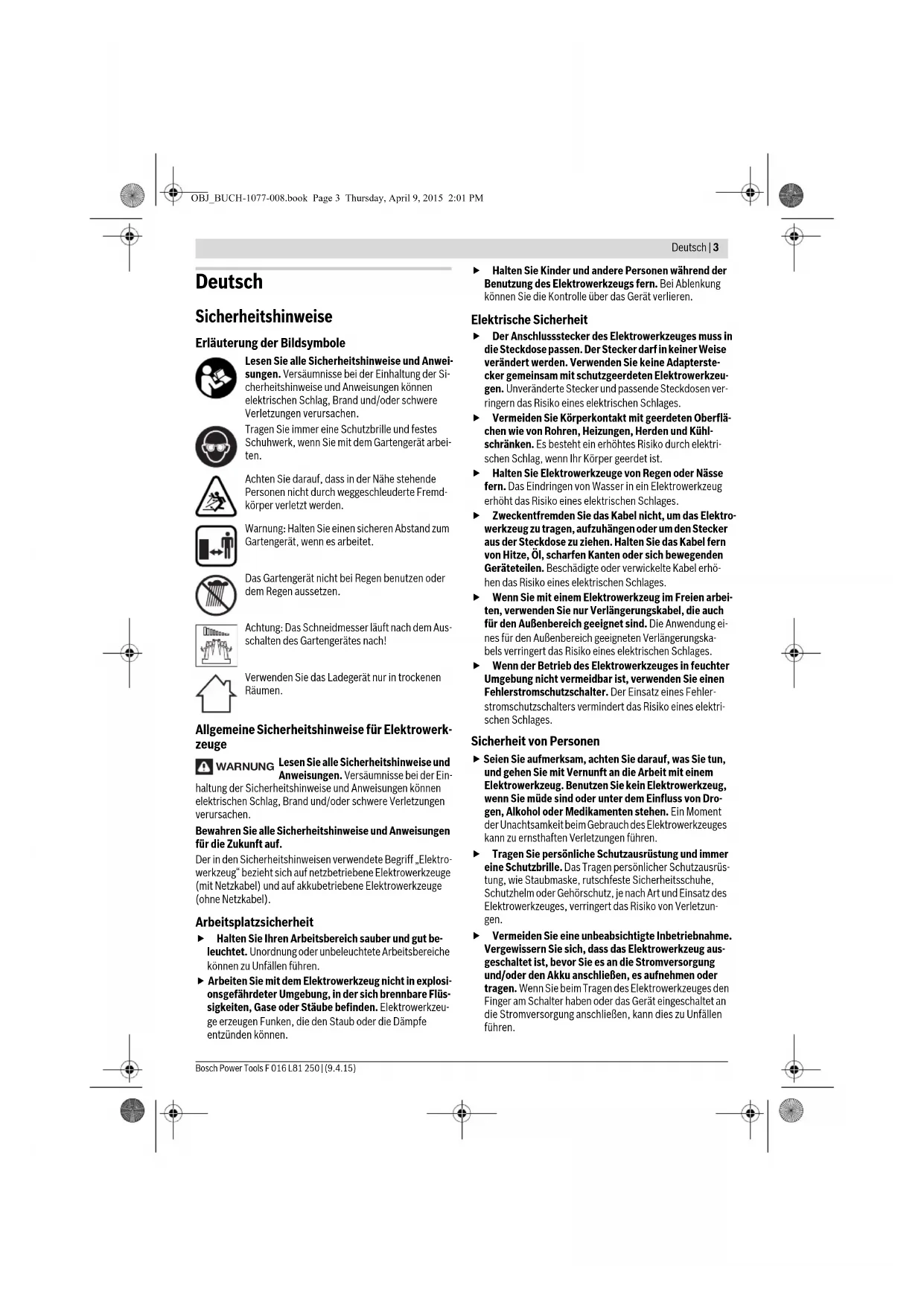

Erläuterung der Bildsymbole

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Tragen Sie immer eine Schutzbrille und festes Schuhwerk, wenn Sie mit dem Gartengerät arbeiten.

Achten Sie darauf, dass in der Näre stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.

Warning: Halten Sie einen sicheren Abstand zum Gartengerät, wenn es arbeitet.

Das Gartenger nicht bei Regen benutzen oder dem Regen aussetzen.

Achtung: Das Schneidmesser lauft nach dem Ausschalten des Gartengerätes nach!

Verwenden Sie das Ladegerät nur in trockenen Räumen.

Allgemeine Sicherheitshinweise für Elektrowerk-zeuge

WARNING Lesen Sie alle Sicherheitslinne und Anweisungen. Versäumnisse bei der Ein

haltung der Sicherheitsinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfällen führen.
- Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionosungsfährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugten Funken, die den Staub oder die Dampfe entzünden können.

Halten Sie Kinder und andere Personen während der Benutzung des Elektronikzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwendten Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
- Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschranken. Es besteht ein erhöthes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzufhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschäftigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
- Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie zur Veränderungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Veränderungskabels verringerert das Risiko eines elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters verminder das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzten Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsmkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringg das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschalte ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschalte an die Stromversorgung anschließen, kann dies zu Unfallen führen.

4|Deutsch

Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel,vorbe Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel,der sich in einem drehenden Geräteleil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges

Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das darauf bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
Benutzten Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-oder ausschalten lasst, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorschismnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzten, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei faktionierenden und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeuge.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorg-fältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkezeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkezeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Verwendung und Behandlung des Akkuwerkzeuges

Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Buroklammern, Minzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metalgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
Beifalscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspullen. Wenn die Flüssigkeit in die Augen kommt, behnne Sie zusätzlich arztliche Hilde in Anspruch. Austretende Akkfluissigkeit kann zu Hautreizungen oder Verbrennungen führen.

Service

• Lassen Sie Ihr Elektrowerkzeug nur von qualifizierten Fachpersonal und nur mit Original-Ersatzteilen repa-rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitschinweise für Heckenscheren

Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.
Tragen Sie die Heckenschere am Griff bei stillstehend Messer. Bei Transport oder Aufbewahrung der Heckenschere stets die Schutzabdeckung aufziehen. Sorgfälliger Umgang mit dem Gerät verringer die Verletzungsgefahr durch das Messer.
- Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen kommt kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Sicherheitshinweise für Strauch-/Grasscheren

• Dieses Gartengerät ist nicht damit bestimmt, von Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen

Deutsch | 5

Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei desswerden durch eine fur ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gartengerät zu benutzen ist. Kinder sollenn beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gartengerät speilen.

Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie das Gartengerät für Kinder unerreichbar auf, wenn es nicht in Gebrauch ist.
Der Bediener oder Nutzer ist fur Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
Betreiben Sie das Gartengerät niemals, während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Höhe aufhalten.
Halten Sie das Anschlusskabel von den Schneidmessern fern.
Tragen Sie immer eine Schutzbrille und festes Schuhwerk, wenn Sie mit dem Gartengerät arbeiten.
- Trimmen Sie nicht bei schlechten Witterungsverhältnissen, insbesondere bei aufziehenden Gewittern.
- Verwenden Sie das Gartengerät nur bei Tageslicht oder gutem künstlichen Licht.
Prufen Sie, ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führn

Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturbeiten durch.

Schalten Sie das Gartengerät erst ein, wenn ihre Höhe und Fuß ausreichendweit von den Schneidmessern entfernt sind.
Trennen Sie das Gartengerät immer von der Stromversorgung (z.B. Netzsteckerziehen oder Einschalsperre betätigten):

• immer wenn Sie sich vom Gartenge-rat entfernen,
• vor dem Beseitigen von Blockierungen,
• wenn Sie das Gartengerät überprüfen, reinigen oder an ihm arbeiten,
• nach der Kollision mit einem Fremdkörper; überprüfen Sie das Gartengerät sofort auf Beschädigungen und halten Sie es wenn notwendig instandsatzen,
• wenn das Gartengerät ungewöhlich zu vibrieren beginnnt (sofort prüfen).

Schützen Sie sich vor Verletzungen von Füben und Händen durch die Schneidmesser.

Schützen Sie das Elektrowerkzeug vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.

Das Gerät nicht öffnen. Wird die Batterie kurzgeschlossen, kann sie explodieren.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus konnen Dämpfe austreten. Führn Sie

6 | Deutsch

Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.

Bei defektem Akku kann Flüssigkeit austreten und angrenzende Gegenstände benetzen. Überprüfen Sie betroffene Teile. Reinigen Sie diese oder tauschen Sie sie gegeben falls aus.

Sicherheitshinweise für Ladegeräte

Halten Sie das Ladegerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein

Ladegerat erhoht das Risiko eines elektrischen Schlages.

Laden Sie keine Fremd-Akkus. Das Ladegerät ist nur zum Laden von Bosch Li-Ionen-Akkus mit den in den Technischen Daten angegebenen Spannungen geeignet. Ansonsten besteht Brand- und Explosionsgefahr.
- Halten Sie das Ladegerät sauber.
Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Offnen Sie das Ladegerät nicht selbst und halten Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegerätte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der

beim Laden auftretenden Erwärnung des Ladegerätes besteht Brandgefahr.

Beaufsichtigen Sie Kinder bei Benutzung, Reinigung und Wartung. Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät speien.
Kinder und Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Ladegerät sicher zu bedieren,)dürfen diese Ladegerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen. Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen.

Symbole

Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ohnen, das Elektrowerkzeug better und sicherer zu gebrauchen.

Symbol Bedeutung

Tragen Sie Schutzhandschuhe

Tragen Sie eine Schutzbrille.

Reaktionsrichtung

Bewegungsrichtung

schalten/Ausschalten

Gestattete Handlung

Verbotene Handlung

CLICK!

Horbares Gerausch

Zubehor

Deutsch|7

Bestimmungsgemäßer Gebrauch

Das Gartengerät ist bestimmt zum Durchführung von leichten Schneidearbeiten an Büchen und Rasenkanten.

Technische Daten

	Grasschere (*incl. Teleskopstiel mit Rädern)		Strauchschere Strauch-/Grasschenen-Set
	AGS 7,2 LI	AGS 10,8 LI	ASB 10,8 LI	ASB 10,8 LI Set ASB 10,8 LI 2-Set
Sachnummer	3600 H56 0.. 3600 H56 1.. 3600 H56 3.. 3600 H56 3..
Gras-Schermesser	● ● - ●
Messerbreite	mm 80 100 -	100
Strauch-Schermesser	- - ● ●
Messerlänge	mm	-	200	120***
	mm	-	-	200
Anti-Blockier-Mechanismus	- - ● ●
Gewicht entsprechend EPTA-Procedure 01/2003	kg 0,75 (1,4*)	0,775 (1,5*)	0,9	0,775 (100 mm)0,9 (200 mm)
Akku	Li-Ionen	Li-Ionen	Li-Ionen	Li-Ionen
Nennspannung	V= 7,2	10,8	10,8	10,8
Kapazität	Ah 1,5	1,5	1,5	1,5
Ladezeit (Akku entladen)	h 3,25	3,25	3,25	3,25
Anzahl der Akkuzellen	23	3	3
Betriebsdauer pro Akku-Ladung (bis)	min 80 (70)**	100 (85)**	100	100
Ladegerät
Sachnummer	EU 2609003916	2609003916	2609003916	2609003916
	2609007262	2609007262	2609007262	2609007262
	UK 2609003932	2609003932	2609003932	2609003932
	AU 2609004762	2609004762	2609004762	2609004762
Eingangsspannung	V 100 - 240	100 - 240	100 - 240	100 - 240
Ladestrom	mA 500 500 500	500
Zulässiger Ladetemperaturbereich	°C 0 - 45	0 - 45	0 - 45	0 - 45
Gewicht entsprechend EPTA-Procedure 01/2003	kg 0,088 (EU)	0,088 (EU)	0,088 (EU)	0,088 (EU)
	kg 0,093 (UK)	0,093 (UK)	0,093 (UK)	0,093 (UK)
	kg 0,085 (AU)	0,085 (AU)	0,085 (AU)	0,085 (AU)
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Gartengeräts. Die Handelsbezeichnungen einzimer Gartengeräte können variieren.**durchschnittliche Betriebsdauer**nur beim Set „ASB 10,8 LI Set"

Gerausch-/Vibrationsinformation

Grasschere

Gerauschemissionswerte ermittelt entsprechend EN 50636-2-94.

Der A-bewertete Schaldruckpegel des Gerätes ist typischer-weise klerer als 70 dB(A).

Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 50636-2-94: ah = 2,5m / s,K = 1,5m / s^2 Vibrationspegel.

Strauchsche

Gerauschemisswerte ermittelt entsprechend EN 60745-2-15.

Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise: Schaldruckpegel 66 dB(A); Schalleistungspegel 76 dB(A). Unsicherheit K =1 dB.

Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745-2-15: ah = 2,5m / s^2 K = 1,5m / s^2

Vibrationspegel

Bosch Power Tools F016 L81 250| (9.4.15)

8 | Deutschland

1) Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von

Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repraesertiert die hauptsächlichen Anwendungen des Elektrowerkzeugns. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit unterscheidlichen Zubehoren, mit abweichenden

Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollenen auch die Zeiten berücksichtigt werden, in denen das Gerä abgeschaltet ist oder weiter lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwungungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Wärmlhalten der Höhe, Organisation der Arbeitsabläufe.

Konformitätserklung C

Grasschere

Wir erklaren in alleiniger Verantwortung, dass das unter "Technische Daten" beschriebene Produkt allen einschlagen Bestimmungen der Richtlinien 2006/95/EG.

2011/65/EU, bis 19. April 2016: 2004/108/EG, ab 20. April 2016: 2014/30/EU, 2006/42/EG einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmmt: EN 60335-1, EN 50636-2-94 (Akku-Gerat), EN 60335-1, EN 60335-2-29 (Akku-Ladegerät).

Strauchschere

Wir erklaren in alleiniger Verantwortung, dass das unter Technische Daten" beschriebene Produkt allen einschlagigen Bestimmungen der Richtlinien 2006/95/EG.

2011/65/EU, bis 19. April 2016: 2004/108/EG, ab 20. April 2016: 2014/30/EU, 2006/42/EG, 2000/14/EG einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt: EN 60745-1, EN 60745-2-15 (Akku-Gerät), EN 60335-1, EN 60335-2-29 (Akku-Ladegerät).

2000/14/EG: Garantierer Schalleleistungspegel 77 dB(A).
Bewertungsverfahren der Konformität gemäß Anhang V.
Produktkategorie: 25

Technische Unterlagen (2006/42/EG, 2000/14/EG) bei: Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England

Henk Becker

Handlungsfziel Bild Seite

Lieferungsfang	1 224
Akku laden	2 224
Demontieren	3 224
Montieren	4 225
Ein-/Ausschalten	5 225
Teleskopstiel mit Rädern montieren	6 225
Griffänge einstellen	7 226
Stellung zum Kanten schneiden	8 226
Wartung	9 226
Zubehör	10 227

Hecken schneiden

Überprüfen Sie vor Arbeitsbeginn die Hecke auf versteckte Fremdkörper wie z.B. Gartenzäune.

Verwendung

Halten Sie das Gartengerät ordnungsgemäß am Griff um die Kontrolle nicht zu verlieren. Falsche Handhabung kann zu Verletzungen führen.

Setzen Sie nach dem Gebrauch den Transportschutz für das Schneidmesser auf.

Teleskopstiel

Verwenden Sie den Teleskopstiel mit dem Gras- und Strauch-scherenzubehör. Bevor der Griff mit dem Strauchscherenzübehör verwendet wird, müssen die Räder entfernrt werden.

Anti-Blockier-Mechanismus

Blockiert das Schneidmesser in widerstandsfähigem Material, so erhöht sich die Motorbelastung. Die intelligente Mikroelektronik erkennt diese Überlastsituation und wiederholt mehrmals die Umschaltung des Motors, um damit ein Blockieren der Schneidmesser zu verhindern und um das Material zu durchtrennen.

These hörbare Umschaltung tauert bis zu 3 s an.

Nach dem Durchtrennen, arbeitet das Gartengerät im Normalzustand weiter, oder das Schneidmesser bleibt bei eine

Deutsch|9

anhaltenden Überlastsituation automatisch im geöffneten Zustand stehen (z.B. wenn versehentlich ein Stück eines Metallzauns das Gartengerät blockiert).

Akku-Ladezustandsanzeige

Die Akku-Ladezustandsanzeige zeigt den Ladefortschritt an. Beim Ladevorgang blinkt die Anzeige grun. Leuchtet die Akku-Ladezustandsanzeige dauerhaft grun, ist der Akku vollständig geladen.

Die Akku-Ladezustandsanzeige zeigt bei halb oder vollständig gedrücktem Ein-/Ausschalter für eineuge Sekunden den Ladezustand des Akkus an.

LED Kapazität

Dauerlicht grün 35 - 100%

Blinklicht grün 15 - 35%

Blinklicht rot 5-15%

Dauerlicht rot 0 - 5%

Fehlersuche

Symptome Moggliche Ursache Abhilfe

Schnittdauer pro Akku-Ladung gering Der Akku nahert sich das Ende seiner Lebensdauer Kundendienst aufsuchen

Akku-Ladeanzeige leuchtet dauerhaft Akku defekt Kundendienst aufsuchen

Kein Ladevorgang möglich

Wartung und Reinigung

Achtung! Schalten Sie vor Wartungs- oder Reinigungsrarbeiten das Gartengerät aus. Nachdem das Gartengerät ausgeschaltet wurde, bewegen sich die Messer noch eineugekunden weiter.
Vorsicht! Berühren Sie sich bewegende Messer nicht.
Halten Sie das Gartengerät sauber, um gut und sichere arbeiten zu konnen.
Tragen Sie immer Schutzhandschuhe, wenn Sie mit dem Gartengerat arbeiten oder Wartungs-/Reinigungsarbeiten durchführten möhen.

Untersuchen Sie das Gartengerat regelmäßig auf offensichtliche Mängel, wie lose Befestigungungen und verschlissene oder beschädigte Bauteile.

Kundendienst und Anwendungsberatung

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschilddes Elektrowerkzeuge an.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Unter www.bosch-pt.de konnen Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Kundendienst: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Anwendungsberatung: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

Unter www.bosch-pt.at konnen Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: Aftersales. [e-mail]

Luxemburg

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

10|English

Transport

Die enthaltenen Li-ilon-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus konnen durch den Benutzer ohne weitere Auflagen auf der StraBe transportiert werden.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti- on) sind besondere Anforderungen an Verpackung und Kenn- zechnung zu beachten. Hier muss bei der Vorbereitung des Versandstücks ein Gefahrgut-Experte hinzugezogen werden.

Entsorgung

Gartengeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugefuhr werden.

Werfen Sie Gartengeräte, Ladegeräte und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder ver

brauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugefuhr werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Integrierte Akkus durfen nur zur Entsorgung entnomen werden.Durch das Offnen der Gehauseschale kann das Gartengerat zerstort werden.

Um den Akku aus dem Elektrowerkzeug zu entnehmen, betätigen Sie den Ein-/Ausschalter solange, bis der Akku vollständig entladen ist. Drehen Sie die Schrauben am Gehäuse heraus und nehmern Sie die Gehäuseschale ab, um den Akku zu entnehmen. Um einen Kurzschluss zu verhindern, trennen Sie die Anschlüsse am Akku einzeln nacheinander und isolieren Sie diese anschließlich die Pole. Auch bei vollständiger Entlung ist noch eine Restkapazität im Akku enthalten, die im Kurzschlussfall freigesetzt werden kann.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt „Transport".

Änderungen vorbehalten.

English

Safety Notes

Elektrische veiligkeit

Antiblockeringsfunktion

Sekundär-/primarbatterier:

E-Mail: [e-mail]

Keller d.o.o.

Ljubomira Nikolica 29
18000 Nis
Tel./Fax: [phone]
Tel./Fax: [phone]
Web: www.keller-his.com
E-Mail: [e-mail]

Servisna sluzba i savetovanje o upotrebi
