BRUKSANVISNING PBH 2900 RE BOSCH

Udskiftningsborepatron

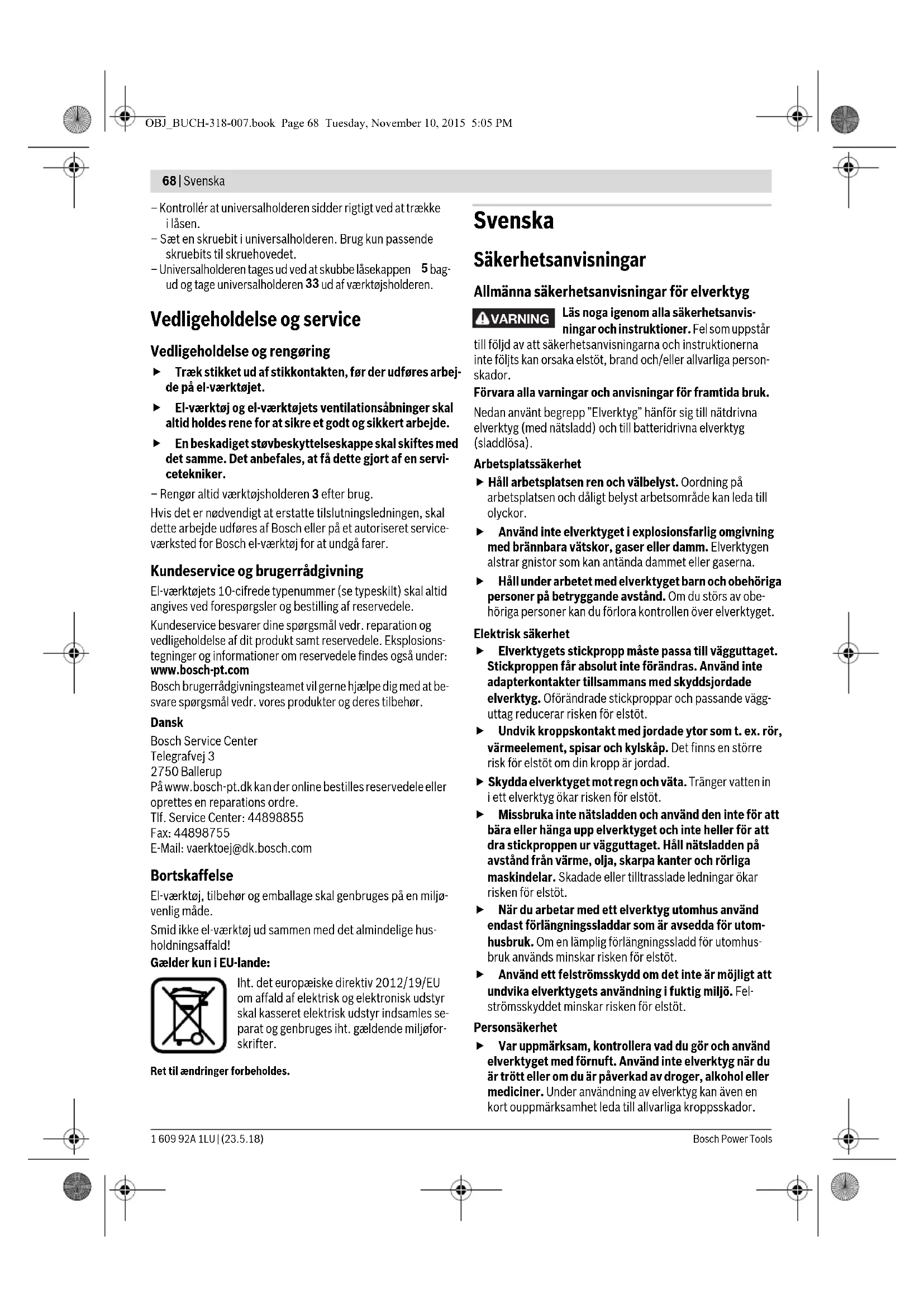

ud af værktøjsholderen. Vedligeholdelse og service Vedligeholdelse og rengøring Træk stikket ud af stikkontakten, før der udføres arbej- de på el-værktøjet. El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. En beskadiget støvbeskyttelseskappe skal skiftes med det samme. Det anbefales, at få dette gjort af en servi- cetekniker. – Rengør altid værktøjsholderen 3 efter brug. Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret service- værksted for Bosch el-værktøj for at undgå farer. Kundeservice og brugerrådgivning El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions- tegninger og informationer om reservedele findes også under: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at be- svare spørgsmål vedr. vores produkter og deres tilbehør. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Bortskaffelse El-værktøj, tilbehør og emballage skal genbruges på en miljø- venlig måde. Smid ikke el-værktøj ud sammen med det almindelige hus- holdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles se- parat og genbruges iht. gældende miljøfor- skrifter. Ret til ændringer forbeholdes. Svenska Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga person- skador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obe- höriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägg- uttag reducerar risken för elstöt. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utom- husbruk. Om en lämplig förlängningssladd för utomhus- bruk används minskar risken för elstöt. Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Fel- strömsskyddet minskar risken för elstöt. Personsäkerhet Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. VARNING OBJ_BUCH-318-007.book Page 68 Tuesday, November 10, 2015 5:05 PMSvenska | 69 Bosch Power Tools 1 609 92A 1LU | (23.5.18) Bär alltid personlig skyddsutrustning och skyddsglas- ögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skydds- hjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickprop- pen till vägguttaget och/eller ansluter/tar bort batte- riet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kon- trollera elverktyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte löst hängande klä- der eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. När elverktyg används med dammutsugnings- och -upp- samlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av damm- utsugning minskar de risker damm orsakar. Korrekt användning och hantering av elverktyg Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. Dra stickproppen ur vägguttaget och/eller ta bort bat- teriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Förvara elverktygen oåtkomliga för barn. Låt elverkty- get inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att kom- ponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. Service Låt endast kvalificerad fackpersonal reparera elverk- tyget och endast med originalreservdelar. Detta garan- terar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för hammare Bär hörselskydd. Risk finns för att buller leder till hörsel- skada. Använd extrahandtag om sådana levererats tillsam- mans med elverktyget. Risk finns för personskada om du förlorar kontrollen över elverktyget. Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget eller skruven kan skada dolda elledningar eller egen näts- ladd. Kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt. Använd lämpliga detektorer för att lokalisera dolda för- sörjningsledningar eller konsultera det lokala eldistri- butionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explo- sion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt. Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säk- rare med två händer. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säk- rare än med handen. Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. Produkt- och kapacitetsbeskrivning Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktio- nerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Ändamålsenlig användning Elverktyget är avsett för slagborrning i betong, tegel och sten samt för lätt mejsling. Det är även lämpligt för borrning utan slag i trä, metall, keramik och plast. Elverktyg med elektronisk reglering och höger-/vänstergång är även lämpliga för skruv- dragning. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. 1 Snabbväxelborrchuck (PBH 3000-2 FRE) 2 SDS-plus växelborrchuck(PBH 3000-2 FRE) 3 Verktygsfäste SDS-plus 4 Dammskyddskåpa 5 Spärrhylsa 6 Växelborrchuckens låsring (PBH 3000-2 FRE) OBJ_BUCH-318-007.book Page 69 Tuesday, November 10, 2015 5:05 PM70 | Svenska 1 609 92A 1LU | (23.5.18) Bosch Power Tools 7 Spärrknapp för strömställaren Till/Från 8 Strömställare Till/Från 9 Ställratt varvtalsförval 10 Riktningsomkopplare 11 Spärrknapp för slag-/vridstoppsomkopplaren 12 Slag-/vridstoppsomkopplaren 13 Växellägesomkopplare (PBH 3000-2 FRE) 14 Upplåsningsknapp för växellägesomkopplare (PBH 3000-2 FRE) 15 Knapp för djupinställning 16 Vingskruv för stödhandtagsjustering 17 Stödhandtag (isolerad greppyta) 18 Djupanslag 19 Handgrepp (isolerad greppyta) 20 Låsskruv för nyckelchucken* 21 Kuggkranschuck* 22 SDS-plus skaft för borrchuck* 23 Snabbchuck (PBH 2900 FRE/ PBH 3000 FRE Set) 24 Borrchuckfäste (PBH 3000-2 FRE) 25 Främre hylsa (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE) 26 Bakre hylsa (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE) 27 Utsugningsöppning Sugfix* 28 Klämskruv för Sugfix* 29 Djupanslag för Sugfix* 30 Teleskoprör för Sugfix* 31 Vingskruv för Sugfix* 32 Styrrör för Sugfix* 33 Universalhållare med SDS-plus skaft* *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe- hör som finns. Buller-/vibrationsdata Mätvärdena för ljudnivån anges enligt EN 60745. Elverktygets A-vägda ljudnivå uppnår i typiska fall: Ljudtryck- snivå 89 dB(A); ljudeffektnivå 100 dB(A). Onoggrannhet K=3dB. Använd hörselskydd!

(vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745: slagborrning i betong: a

(vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745: slagborrning i betong: a

PBH 3000 FRE Set/PBH 3000-2 FRE: Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverk- tyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- nivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelast- ningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN 60745, EN 50581:2012 enligt bestämmelserna i direktiven 2011/65/EU, 2014/30/EU, 2006/42/EG. Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-318-007.book Page 70 Tuesday, November 10, 2015 5:05 PMSvenska | 71 Bosch Power Tools 1 609 92A 1LU | (23.5.18) Tekniska data Montage Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Stödhandtag Använd alltid elverktyget med stödhandtag 17. Sväng stödhandtaget (se bild A) Stödhandtaget 17 kan valfritt svängas för att uppnå en säker och vilsam kroppsställning. – Vrid vingskruven för stödhandtagets justering 16 moturs och sväng stödhandtaget 17 till önskat läge. Dra därefter fast vingskruven 16 medurs. Inställning av borrdjup (se bild B) Med djupanslaget 18 kan önskat borrdjup X ställas in. – Tryck in knappen för djupanslagets inställning 15 och sätt in djupanslaget i stödhandtaget 17. Räfflingen på djupanslaget 18 måste vara riktad nedåt. – Skjut in SDS-plus-insatsverktyget mot anslag i verktygsfäs- tet SDS-plus 3. SDS-plus-verktygets rörlighet kan i annat fall leda till fel inställning av borrdjupet. – Dra ut djupanslaget så att avståndet mellan borrens spets och djupanslagets spets motsvarar önskat borrdjup X. Val av borrchuck och verktyg För slagborrning och mejsling behövs SDS-plus verktyg som kan sättas in i SDS-plus borrchucken. För borrning utan slag i trä, metall, keramik och plast samt för skruvdragning används verktyg utan SDS-plus (t.ex. borrar med cylindriskt skaft). Dessa verktyg kräver en snabbchuck eller en kuggkranschuck. PBH 3000-2 FRE: SDS-plus växelborrchucken 2 kan lätt bytas ut mot medlevererad snabbväxelborrchuck 1. Byte av borrchuck

(PBH 2800 RE/PBH 2900RE/PBH 2900 FRE/

• PBH 3000 FRE Set) För arbete med verktyg utan SDS-plus (t.ex. borrar med cylin- driskt skaft) måste en kuggkrans- eller snabbchuck användas). Montering av kuggkranschuck (tillbehör) (PBH 2800 RE/PBH 2900 RE) (se bild C) – Skruva in SDS-plus skaftet 22 i en kuggkranschuck 21. Lås kuggkranschucken 21 med säkringsskruven 20. Obser- vera att säkringsskruven är vänstergängad. Insättning av kuggkrans- resp. snabbchuck (se bild D) – Rengör universalhållarens insticksända och smörj lätt med fett. Borrhammare PBH p. 2800
• RE 2900 RE 2900 FRE 3000 FRE Set 3000-2 FRE Produktnummer 3 603 C93 0 p. 3
• 603 C93 1 p. 3
• 603 C93 1 p. 3
• 603 C93 2 603 C94 2 Varvtalsreglering p. 3

Upptagen märkeffekt W720730 730 750 750 Slagtal vid märkvarvtal min

Tomgångsvarvtal –1. växelläget –2. växelläget min

Vikt enligt EPTA-Procedure 01:2014 kg 3,0 3,0 3,0 3,0 3,3 Skyddsklass / II / II / II / II / II Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. OBJ_BUCH-318-007.book Page 71 Tuesday, November 10, 2015 5:05 PM72 | Svenska 1 609 92A 1LU | (23.5.18) Bosch Power Tools – Skjut med vridningsrörelse in kuggkranschucken 21 resp. snabbchucken 23 med universalhållaren i verktygsfästet tills den automatiskt låses. – Kontrollera låsningen genom att dra i kuggkrans- eller snabbchucken. Borttagning av kuggkrans- resp. snabbchuck – Skjut låshylsan 5 bakåt och ta bort kuggkranschucken 21 resp. snabbchucken 23. Ditsättning och borttagning av växelborrchuck (PBH 3000-2 FRE) Så här tas växelborrchucken bort (se bild E) – Grip tag i växelborrchuckens låsring 6 och dra den kraftigt i pilens riktning. Växelborrchucken lossar och kan nu dras bort framåt. – Skydda borttagen växelborrchuck mot nedsmutsning. Så här sätts växelborrchucken in (se bild F) – Rengör växelborrchucken innan den sätts in och fetta lätt in insticksändan. – Grip med hela handen om SDS-plus växelborrchucken 2 eller snabbväxelborrchucken 1. Skjut med vridande rörelse upp växelborrchucken på chuckfästet 24 tills ett tydligt låsningsljud hörs. – Växelborrchucken låser automatiskt. Kontrollera låsningen genom att dra i växelborrchucken. Verktygsbyte Dammskyddskåpan

hindrar i stor utsträckning borrdamm från att tränga in i verktygsfästet under användningen. Se till att inte dammskyddskåpan

skadas vid monteringen av verktyget. Byt omedelbart ut en skadad dammskyddskåpa. Låt en serviceverkstad utföra detta. Insättning av SDS-plus verktyg (se bild G) Med SDS-plus borrchucken kan insatsverktyget lätt och bekvämt bytas utan användning av extra verktyg. – PBH 3000-2 FRE: Sätt in SDS-plus växelborrchucken 2. – Rengör insatsverktygets insticksända och smörj lätt med fett. – Placera insatsverktyget med en vridrörelse i verktygshålla- ren tills verktyget automatiskt låser. – Kontrollera låsningen genom att dra i verktyget. SDS-plus insatsverktyget är enligt systemet fritt rörligt. På tomgång uppstår därför en rundgångsavvikelse. Detta har ingen betydelse för borrhålets noggrannhet eftersom borren centreras vid borrning. Så här tas SDS-plus insatsverktyget bort (se bild H) –Skjut spärrhylsan 5 bakåt och ta ut insatsverktyget. Insättning av insatsverktyg utan SDS-plus i kuggkran- schucken (PBH 2800 RE/PBH 2900 RE) Anvisning: Verktyg utan SDS-plus får inte användas för slag- borrning eller mejsling! Verktyg utan SDS-plus och dess borr- chuck skadas vid slagborrning och mejsling. – Sätt in kuggkranschucken 21. – Vrid upp kuggkranschucken 21 tills verktyget kan skjutas in. Skjut in verktyget. – Stick in chucknyckeln i respektive hål på kuggkrans- chucken 21 och spänn jämnt fast verktyget. – Vrid slag-/vridstoppsomkopplaren 12 till läget ”Borra”. Borttagning av insatsverktyg utan SDS-plus ur kuggkran- schucken (PBH 2800 RE/PBH 2900 RE) – Vrid med chucknyckeln hylsan på kuggkranschucken 21 moturs tills insatsverktyget kan tas bort. Insättning av insatsverktyg utan SDS-plus i snabbchucken (PBH 2900 FRE/PBH 3000 FRE Set/PBH 3000-2 FRE) (se bild I) Anvisning: Verktyg utan SDS-plus får inte användas för slag- borrning eller mejsling! Verktyg utan SDS-plus och dess borr- chuck skadas vid slagborrning och mejsling. – PBH 2900 FRE/PBH 3000 FRE Set: Sätt in snabbchucken

– PBH 3000-2 FRE: Sätt in snabbväxelborrchucken 1. – Grip tag i bakre hylsan 26 på snabbchucken 23 och vrid främre hylsan 25 moturs tills verktyget kan skjutas in. Skjut in verktyget. – Grip tag i bakre hylsan på snabbchucken 23 och vrid främre hylsan för hand medurs kraftigt fast tills klick inte längre hörs. Chucken låses härvid automatiskt. – Kontrollera låsningen genom att dra i verktyget. Anvisning: Om verktygsfästet har öppnats fullständigt mot stopp, kan det vid stängning hända att friktionsljud uppstår och att verktygsfästet inte stängs ordentligt. Vrid i detta fall den främre hylsan 25 ett varv motsatt pilrikt- ningen. Därefter går det att stänga verktygsfästet. – Vrid slag-/vridstoppsomkopplaren 12 till läget ”Borra”. Borttagning av insatsverktyg utan SDS-plus ur snabbchucken (PBH 2900 FRE/PBH 3000 FRE Set/PBH 3000-2 FRE) (se bild J) – Grip tag i snabbchuckens bakre hylsa 26 och vrid snabbchuckens främre hylsa 25 moturs tills verktyget kan tas bort. Dammutsugning med Sugfix (tillbehör) Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Berö- ring eller inandning av dammet kan orsaka allergiska reak- tioner och/eller andningsbesvär hos användaren eller per- soner som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, spe- ciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Använd om möjligt en för materialet lämplig dammut- sugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Montering av Sugfix (se bild K) För utsugning av damm krävs en Sugfix (tillbehör). Vid borrning fjädrar Sugfix så att dess huvud alltid hålls nära underlaget. OBJ_BUCH-318-007.book Page 72 Tuesday, November 10, 2015 5:05 PMSvenska | 73 Bosch Power Tools 1 609 92A 1LU | (23.5.18) –Tryck ned knappen för inställning av djupanslaget 15 och ta bort djupanslaget 18. Tryck på nytt ned knappen 15 och skjut framifrån in Saugfix i stödhandtaget 17. – Anslut en utsugningsslang (diameter 19 mm, tillbehör) till Sugfixens utsugningsöppning 27. Dammsugaren måste vara lämplig för det material som ska bearbetas. Använd för utsugning av hälsovådligt och cancerframkallande eller torrt damm en specialdammsugare. Ställ in borrdjupet på Sugfix (se bild L) Önskat borrdjup

kan ställas in även när Sugfixen är monterad. – Skjut in SDS-plus-insatsverktyget mot anslag i verktygsfäs- tet SDS-plus 3. SDS-plus-verktygets rörlighet kan i annat fall leda till fel inställning av borrdjupet. – Lossa vingskruven 31 på Sugfix. – Lägg stadigt an avstängt elverktyg mot ytan som ska bor- ras. SDS-plus insatsverktyget måste härvid beröra ytan. –Förskjut styrröret 32 på Sugfixen i dess hållare så att Sug- fix-huvudet ligger an mot ytan som ska borras. Skjut inte upp styrröret 32 på teleskopröret 30 mer än vad som behövs, så att möjligast stor del av skalan på teleskopröret 30 förblir synlig. – Dra åter fast vingskruven 31. Lossa klämskruven 28 på Sugfixens djupanslag. – Förskjut djupanslaget 29 på teleskopröret 30 så att det på bilden visade avståndet X motsvarar önskat borrdjup. –Dra fast klämskruven 28 i detta läge. Drift Driftstart Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverk- tygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V. Inställning av driftsätt Välj med slag-/vridstoppsomkopplaren 12 önskat driftsätt för elverktyget. Anvisning: Ändring av driftsätt får endast ske på frånkopplat elverktyg! I annat fall kan elverktyget skadas. – Tryck för växling av driftsätt upplåsningsknappen 11 och vrid slag-/vridstoppsomkopplaren 12 till önskat läge tills den hörbart snäpper fast. Inställning av rotationsriktning (se bild M) Med riktningsomkopplaren 10 kan elverktygets rotationsrikt- ning ändras. Vid nedtryckt strömställare Till/Från 8 kan omkoppling inte ske. Högergång: Tryck riktningsomkopplaren 10 åt höger mot stopp. Vänstergång: Tryck riktningsomkopplaren 10 åt vänster mot stopp. Ställ alltid in högergång för slagborrning, borrning och mejs- ling. In- och urkoppling –För inkoppling av elverktyget tryck på strömställare Till/Från 8. –För låsning av strömställaren håll knappen nedtryckt och tryck dessutom ned spärrknappen 7. –För frånkoppling av elverktyget släpp strömställare Till/Från 8. Vid låst strömställare Till/Från 8 tryck först in och släpp sedan upp strömställaren.

PBH 2800 RE/PBH 2900 RE/PBH 2900 FRE/

PBH 3000 FRE Set Läge för Borrning utan slag i trä, metall, keramik och plast samt för skruvdragning och gängskärning Läge för Slagborrning i betong eller sten Läge Vario-Lock für inställning av mejsellä- get I detta läge snäpper inte slag-/vridstopsom- kopplaren 12 fast. Läge för Mejsling

För driftsätten slagborrning, Vario-Lock och mejsling måste växellägesomkopplaren 13 ställas i växelläget 1. Läge för Borrning utan slag (växelläge 1) i trä, metall, kera- mik och plast samt för skruvdrag- ning och gängskärning Läge för Borrning utan slag (växelläge 2) i trä, metall, kera- mik och plast Läge för Slagborrning i betong eller sten Läge Vario-Lock für inställning av mejselläget I detta läge snäpper inte slag-/vridstopsomkopplaren 12 fast. Läge för Mejsling

PBH 2800 RE/PBH 2900 RE/PBH 2900 FRE/

PBH 3000 FRE Set OBJ_BUCH-318-007.book Page 73 Tuesday, November 10, 2015 5:05 PM74 | Svenska 1 609 92A 1LU | (23.5.18) Bosch Power Tools För att spara energi, koppla på elverktyget endast när du vill använda det. Inställning av varvtal/slagtal Varvtalet/slagtalet på inkopplat elverktyg kan justeras steg- löst genom att mer eller mindre trycka ned strömställaren Till/Från 8. Ett lätt tryck på strömställaren Till/Från 8 ger ett lågt varv- tal/slagtal. Mid tilltagande tryck ökar varvtalet/slagtalet. Förval av varvtal/slagtal Med ställratten varvtalsförval 9 kan önskat varvtal väljas även under drift. Tack vare begränsningen kan strömställaren 8 endast tryckas in till förvald högsta gräns. Mekaniskt växelval (PBH 3000-2 FRE) Med växellägesomkopplaren 13 kan 2 varvtalsområden för- väljas. Växelläge 1: lågt varvtal; för slagborrning, mejsling, borrning med stor dia- meter på borren, skruvdragning och gängskärning. Växelläge 2: högt varvtal; för borrning med liten diameter på borren. – För omkoppling av växelläge tryck på upplåsningsknappen 11 på slag-/vridstoppsomkopplaren 12 och vrid omkopp- laren till läget ”Borra”. Tryck sedan upplåsningsknappen 14 på växellägesomkopplaren 13 och vrid omkopplaren till växelläget 2. Anvisning: Slag-/vridstoppsomkopplaren 12 får manövreras endast när elverktyget är frånkopplat. När växellägesomkopp- laren 13 vrids, ska elverktyget helst vara frånkopplat. För slagborrning och mejsling kan endast växelläget 1 använ- das. Växellägesomkopplaren 13 och slag-/vridstoppsmom- kopplaren 12 är så konstruerade att en omkoppling till växelläget 2 i dessa driftsätt inte är möjlig. Innan driftsättet borrning kopplas om till slagborrning, Vario- Lock eller mejsling måste växellägesomkopplaren 13 återstäl- las till växelläget 1. Överlastkoppling Om insatsverktyget kommer i kläm eller hakar fast kopplas borrspindelns drivning från. Håll stadigt i elverktyget med båda händerna och stå stadigt för att motverka de krafter som uppstår. Slå genast ifrån elverktyget och ta loss insatsverktyget om elverktyget fastnar. Om ett elverktyg slås till när borrverktyget har fastnat uppstår höga reaktionsmo- ment. Arbetsanvisningar Rotationsriktning vid mejsling Ställ in högergång för mejsling. Härvid undviks ökat slitage på kolborstarna. Ändring av mejselläget (Vario-Lock) Mejseln kan spärras i 36 lägen. Därför är det alltid möjligt att inta en optimal arbetsposition. – Lägg in mejseln i verktygsfästet. – Vrid slag-/vridstoppsomkopplaren 12 till läget ”Vario- Lock” (se ”Inställning av driftsätt”, sidan 73). – Vrid insatsverktyget till mejselläget. – Vrid slag-/vridstoppsomkopplaren 12 till läget ”Mejsling”. Verktygsfästet är nu låst. – Ställ in högergång för mejsling. Insättning av skruvbits (se bild N) Elverktyget ska vara frånkopplat när det förs mot mut- tern/skruven. Roterande insatsverktyg kan slira bort. För användning av skruvbits krävs en universalhållare 33 med SDS-plus skaft (tillbehör). – Rengör universalhållarens insticksända och smörj lätt med fett. – Skjut med vridrörelse in universalhållaren i verktygsfästet tills den automatiskt låses. – Kontrollera låsningen genom att dra i universalhållaren. – Sätt in en skruvbits i universalhållaren. Använd endast för skruvhuvudet lämpliga skruvbits. –För borttagning av universalhållaren skjut låshylsan 5 bakåt och ta bort universalhållaren 33 ur verktygsfästet. Underhåll och service Underhåll och rengöring Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Byt omedelbart ut en skadad dammskyddskåpa. Låt en serviceverkstad utföra detta. – Rengör verktygsfästet efter varje användning 3. Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch-elverktyg. Kundtjänst och användarrådgivning Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt. Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på: www.bosch-pt.com Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691 OBJ_BUCH-318-007.book Page 74 Tuesday, November 10, 2015 5:05 PMNorsk | 75 Bosch Power Tools1 609 92A 1LU | (23.5.18) Avfallshantering Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte elverktyg i hushållsavfall! Endast för EU-länder: Enligt europeiska direktivet 2012/19/EU för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhänder- tas separat och på miljövänligt sätt lämnas in för återvinning. Ändringar förbehålles. Norsk Sikkerhetsinformasjon Generelle advarsler for elektroverktøy Les gjennom alle advarslene og anvis- ningene. Feil ved overholdelsen av ad- varslene og nedenstående anvisninger kan medføre elektris- ke støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket «elektroverktøy» gjel- der for strømdrevne elektroverktøy (med ledning) og batteri- drevne elektroverktøy (uten ledning). Sikkerhet på arbeidsplassen Hold arbeidsområdet rent og ryddig og sørg for bra be- lysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan an- tenne støv eller damper. Hold barn og andre personer unna når elektroverktøy- et brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet. Elektrisk sikkerhet
