BRUGSANVISNING PBH 2900 RE BOSCH

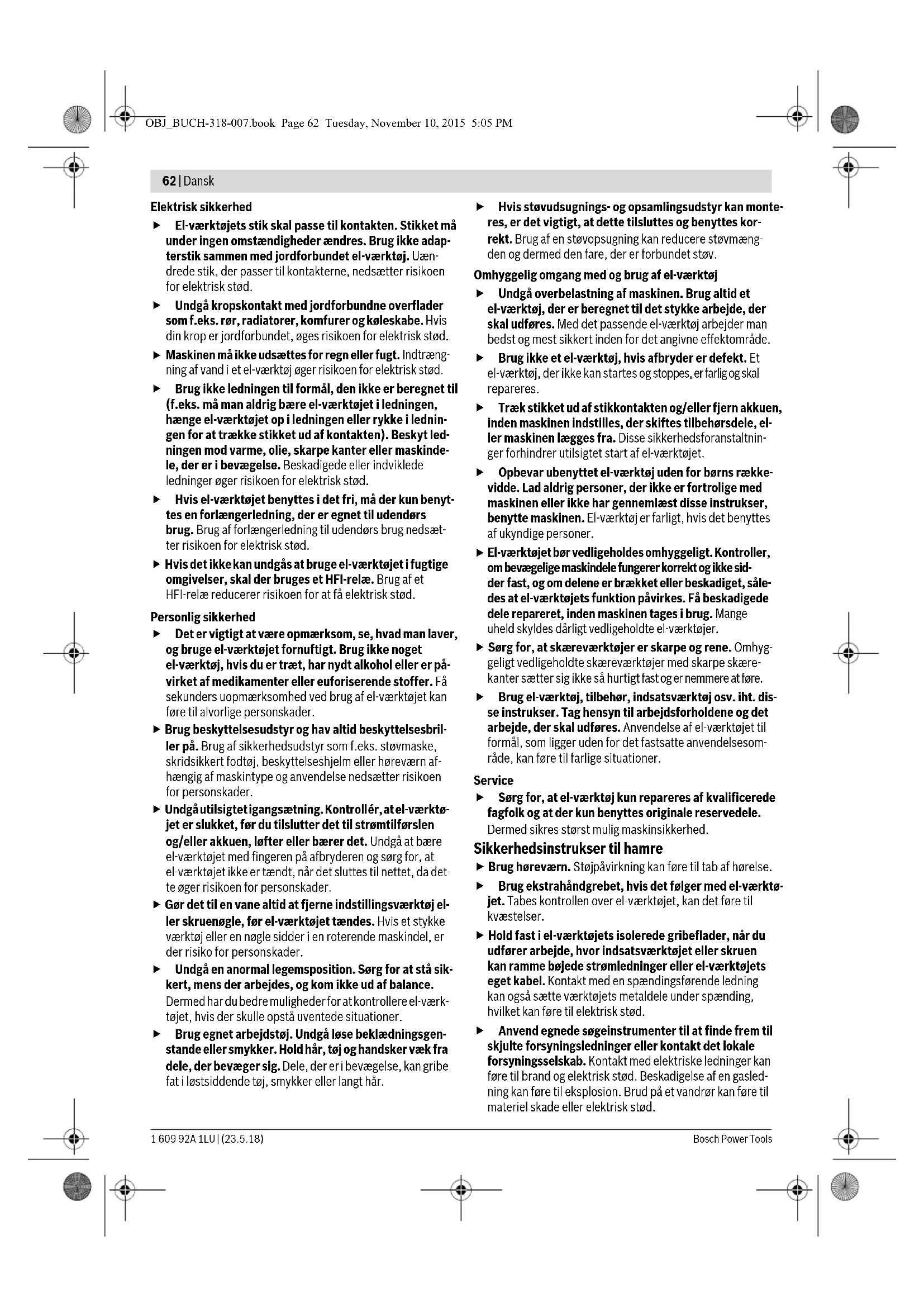

Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. ADVARSEL OBJ_BUCH-318-007.book Page 61 Tuesday, November 10, 2015 5:05 PM62 | Dansk 1 609 92A 1LU | (23.5.18) Bosch Power Tools Elektrisk sikkerhed El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adap- terstik sammen med jordforbundet el-værktøj. Uæn- drede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.

Maskinen må ikke udsættes for regn eller fugt. Indtræng- ning af vand i et el-værktøj øger risikoen for elektrisk stød. Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i lednin- gen for at trække stikket ud af kontakten). Beskyt led- ningen mod varme, olie, skarpe kanter eller maskinde- le, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. Hvis el-værktøjet benyttes i det fri, må der kun benyt- tes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsæt- ter risikoen for elektrisk stød. Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød. Personlig sikkerhed Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er på- virket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. Brug beskyttelsesudstyr og hav altid beskyttelsesbril- ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn af- hængig af maskintype og anvendelse nedsætter risikoen for personskader. Undgå utilsigtet igangsætning. Kontrollér, at el-værktø- jet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da det- te øger risikoen for personskader. Gør det til en vane altid at fjerne indstillingsværktøj el- ler skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. Undgå en anormal legemsposition. Sørg for at stå sik- kert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værk- tøjet, hvis der skulle opstå uventede situationer. Brug egnet arbejdstøj. Undgå løse beklædningsgen- stande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. Hvis støvudsugnings- og opsamlingsudstyr kan monte- res, er det vigtigt, at dette tilsluttes og benyttes kor- rekt. Brug af en støvopsugning kan reducere støvmæng- den og dermed den fare, der er forbundet støv. Omhyggelig omgang med og brug af el-værktøj Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, el- ler maskinen lægges fra. Disse sikkerhedsforanstaltnin- ger forhindrer utilsigtet start af el-værktøjet. Opbevar ubenyttet el-værktøj uden for børns række- vidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.

El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sid- der fast, og om delene er brækket eller beskadiget, såle- des at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. Sørg for, at skæreværktøjer er skarpe og rene. Omhyg- geligt vedligeholdte skæreværktøjer med skarpe skære- kanter sætter sig ikke så hurtigt fast og er nemmere at føre. Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis- se instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesom- råde, kan føre til farlige situationer. Service Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. Sikkerhedsinstrukser til hamre Brug høreværn. Støjpåvirkning kan føre til tab af hørelse. Brug ekstrahåndgrebet, hvis det følger med el-værktø- jet. Tabes kontrollen over el-værktøjet, kan det føre til kvæstelser. Hold fast i el-værktøjets isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet eller skruen kan ramme bøjede strømledninger eller el-værktøjets eget kabel. Kontakt med en spændingsførende ledning kan også sætte værktøjets metaldele under spænding, hvilket kan føre til elektrisk stød. Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasled- ning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød. OBJ_BUCH-318-007.book Page 62 Tuesday, November 10, 2015 5:05 PMDansk | 63 Bosch Power Tools1 609 92A 1LU | (23.5.18) Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder. Sikr emnet. Et emne holdes bedre fast med spændean- ordninger eller skruestik end med hånden. El-værktøjet må først lægges fra, når det står helt stil- le. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet. Beskrivelse af produkt og ydelse Læs alle sikkerhedsinstrukser og anvisnin- ger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller al- vorlige kvæstelser. Beregnet anvendelse El-værktøjet er beregnet til at hammerbore i beton, tegl og sten samt til let mejselarbejde. Det er også egnet til boring uden slag i træ, metal, keramik og plast. El-værktøj med elek- tronisk regulering og højre-/venstreløb er også egnet til skrue- arbejde. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden. 1 Udskiftningsborepatron med lynspændefunktion (PBH 3000-2 FRE) 2 SDS-plus-udskiftningsborepatron (PBH 3000-2 FRE) 3 Værktøjsholder SDS-plus 4 Støvbeskyttelseskappe 5 Låsekappe 6 Udskiftningsborepatron-låsering (PBH 3000-2 FRE) 7 Låsetast til start-stop-kontakt 8 Start-stop-kontakt 9 Indstillingshjul omdrejningstal 10 Retningsomskifter 11 Sikkerhedstaste til slag-/drejestop-kontakt 12 Slag-/drejestop-kontakt 13 Gearomskifter (PBH 3000-2 FRE) 14 Sikkerhedskontakt til gearomskifter (PBH 3000-2 FRE) 15 Taste til indstilling af dybdeanslag 16 Vingeskrue til indstilling af ekstrahåndtag 17 Ekstrahåndtag (isoleret gribeflade) 18 Dybdeanslag 19 Håndgreb (isoleret gribeflade) 20 Sikringsskrue til tandkransborepatron* 21 Tandkransborepatron* 22 SDS-plus-holdeskaft til borepatron* 23 Hurtigspændende borepatron (PBH 2900 FRE/ PBH 3000 FRE Set) 24 Borepatronholder (PBH 3000-2 FRE) 25 Forreste kappe (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE) 26 Bageste kappe (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE) 27 Opsugningsåbning Sugfix* 28 Klemmeskrue Sugfix* 29 Dybdeanslag Sugfix* 30 Teleskoprør Sugfix* 31 Vingeskrue Sugfix* 32 Føringsrør Sugfix* 33 Universalholder med SDS-plus-holdeskaft* *Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vo- res tilbehørsprogram. Støj-/vibrationsinformation Måleværdier for støj beregnet iht. EN 60745. El-værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 89 dB(A); lydeffektniveau 100 dB(A). Usikkerhed K=3 dB. Brug høreværn!

PBH 2800 RE/PBH 2900 RE/PBH 2900 FRE/

PBH 3000 FRE Set: Samlede vibrationsværdier a

PBH 3000-2 FRE: Samlede vibrationsværdier a

• PBH 3000 FRE Set/PBH 3000-2 FRE: Det svingningsniveau, der er angivet i nærværende instruktio- ner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen. Det angivede svingningsniveau repræsenterer de væsentlige an- vendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til an- dre formål, med forskellige tilbehørsdele, med afvigende ind- satsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig for- øgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejds- tidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af bru- geren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. OBJ_BUCH-318-007.book Page 63 Tuesday, November 10, 2015 5:05 PM64 | Dansk 1 609 92A 1LU | (23.5.18) Bosch Power Tools Tekniske data Overensstemmelseserklæring Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745, EN 50581:2012 iht. bestemmelserne i direktiverne 2011/65/EU, 2014/30/EU, 2006/42/EF. Teknisk dossier (2006/42/EF) ved: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montering Træk stikket ud af stikkontakten, før der udføres arbej- de på el-værktøjet. Ekstrahåndtag Brug altid el-værktøjet med ekstrahåndtaget 17. Ekstra håndgreb svinges (se Fig. A) Du kan svinge ekstrahåndtaget 17 efter ønske for at opnå en sikker arbejdsholdning, hvor du ikke bliver så hurtigt træt. – Drej vingeskruen til indstiling af ekstrahåndtaget 16 mod venstre (imod uret) og sving ekstrahåndtaget 17 i den øn- skede position. Drej herefter vingeskruen 16 mod højre (med uret) igen. Indstil boredybde (se Fig. B) Med dybdeanslaget 18 kan den ønskede boredybde X fast- lægges. – Tryk på tasten til indstilling af dybdeanslag 15 og sæt dyb- deanslaget ind i ekstrahåndtaget 17. Den riflede side på dybdeanslaget 18 skal pege nedad. – Skub SDS-plus-indsatsværtøjet helt ind i værktøjsholde- ren SDS-plus 3. Ellers kan SDS-plus-værktøjets bevæge- lighed føre til en forkert indstilling af boredybden. Borehammer PBH p. 2800
• RE 2900 RE 2900 FRE 3000 FRE Set 3000-2 FRE Typenummer 3 603 C93 0 p. 3
• 603 C93 1 p. 3
• 603 C93 1 p. 3
• 603 C93 2 603 C94 2 Hastighedsstyring p. 3

Leveringsomfang – Hurtigspændende borepatron

0–1450 0–3000 Værktøjsholderen SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus Diameter spindelhals mm 43 43 43 43 43 Borediameter max.: –Beton – Murværk (med hulborekrone) –Stål –Træ

Vægt svarer til EPTA-Procedure 01:2014 kg 3,0 3,0 3,0 3,0 3,3 Beskyttelsesklasse / II / II / II / II / II Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-318-007.book Page 64 Tuesday, November 10, 2015 5:05 PMDansk | 65 Bosch Power Tools 1 609 92A 1LU | (23.5.18) – Træk dybdeanslaget så meget ud, at afstanden mellem bo- rets spids og dybdeanslagets spids svarer til den ønskede boredybde X. Borepatron og værktøj vælges Til hammerboring og mejsling har man brug for SDS-plus- værktøj, der kan sættes i SDS-plus-borepatronen. Til boring uden slag i træ, metal, keramik og plast samt til skru- ning anvendes værktøj uden SDS-plus (f.eks. bor med cylin- drisk skaft). Til sådant værktøj skal der bruges en selvspæn- dende borepatron hhv. en tandkransborepatron. PBH 3000-2 FRE: SDS-plus-udskiftningsborepatronen 2 kan let erstattes af den medleverede udskiftningsborepatron 1 med lynspændefunktion. Skift borepatron

(PBH 2800 RE/PBH 2900RE/PBH 2900 FRE/

PBH 3000 FRE Set) Arbejde med værktøj uden SDS-plus (f.eks. bor med cylin- drisk skaft) kræver, at tandkrans- hhv. hurtigspændeborepa- tronen monteres. Tandkransborepatron monteres (tilbehør) (PBH 2800 RE/PBH 2900 RE) (se Fig. C) – Skru SDS-plus-holdeskaftet 22 ind i tandkransborepatro- nen 21. Sikre tandkransborepatronen 21 med sikrings- skruen 20. Vær opmærksom på, at sikringsskruen har et venstregevind. Tandkrans- hhv. hurtigspændeborepatron monteres (se Fig. D) – Rengør istikningsenden på holdeskaftet og smør et tyndt lag fedt på den. – Sæt tandkransborepatronen 21 hhv. hurtigspændebore- patronen 23 med holdeskaftet drejende ind i værktøjshol- deren, til den fastlåses af sig selv. – Kontrollér, at tandkrans- hhv. hurtigspændeborepatronen sidder rigtigt fast ved at trække i den. Tandkrans- hhv. hurtigspændeborepatron tages ud – Skub låsekappen 5 bagud og tag tandkransborepatronen 21 hhv. hurtigspændeborepatronen 23 af. Udskiftningsborepatron tages ud/sættes i (PBH 3000-2 FRE) Udskiftningsborepatron tages ud (se Fig. E) – Grib omkring udskiftningsborepatron-låseringen 6 og træk den kraftigt i pilens retning. Udskiftningsborepatronen løs- ner sig og kan tages af fortil. – Beskyt udskiftningsborepatronen mod snavs, når den er taget ud. Udskiftningsborepatron sættes i (se Fig. F) – Rengør udskiftningsborepatronen, før den sættes i og smør et tyndt lag fedt på indstikenden. – Grib fat omkring SDS-plus-udskiftningsborepatronen 2 hhv. hurtigspænde-udskiftningsborepatronen 1 med hele hånden. Skub udskiftningsborepatronen drejende på bo- repatronholderen 24, til der høres et tydeligt klik. – Udskiftningsborepatronen fastlåses automatisk. Kontrol- lér at udskiftningsborepatronen sidder rigtigt fast ved at trække i låsen. Værktøjsskift Støvbeskyttelseskappen 4 forhindrer i stort omfang, at bore- støv trænger ind i værktøjsholderen under brug. Når værktø- jet sættes i, skal man være opmærksom på, at støvbeskyttel- seskappen 4 ikke beskadiges. En beskadiget støvbeskyttelseskappe skal skiftes med det samme. Det anbefales, at få dette gjort af en servi- cetekniker. SDS-plus-indsatsværktøj sættes i (se Fig. G) SDS-plus-borepatronen bruges til at skifte indsatsværktøj nemt og hurtigt uden brug af ekstra værktøj. – PBH 3000-2 FRE: Sæt SDS-plus-udskiftningsborepatro- nen 2 i. – Rengør istikningsenden på indsatsværktøjet og smør et tyndt lag fedt på den. – Sæt indsatsværktøjet drejende ind i værktøjsholderen, til det fastlåses af sig selv. – Kontrollér at værktøjet sidder rigtigt fast ved at trække i lå- sen. SDS-plus-indsatsværktøjet er systembetinget frit bevægeligt. Derved opstår en rundløbafvigelse i tomgang. Dette påvirker ikke borehullets nøjagtighed, da boret centrerer sig af sig selv under borearbejdet. SDS-plus-indsatsværktøj tages ud (se Fig. H) – Skub låsekappen 5 bagud og tag indsatsværktøjet ud. Indsatsværktøj uden SDS-plus sættes ind i tandkransbo- repatronen (PBH 2800 RE/PBH 2900 RE) Bemærk: Brug ikke værktøjer uden SDS-plus til hammerbo- ring eller mejsling! Værktøj uden SDS-plus og dets borepatron beskadiges under hammerboring og mejsling. – Sæt tandkransborepatronen 21 i. – Åben tandkransborepatronen 21 ved at dreje på den, ind- til værktøjet kan sættes i. Sæt værktøjet i. – Stik borepatronnøglen i de pågældende boringer på tand- kransborepatronen 21 og spænd værktøjet jævnt. – Drej slag-/drejestop-kontakten 12 i position „Boring“. Indsatsværktøj uden SDS-plus tages ud af tandkransbore- patronen (PBH 2800 RE/PBH 2900 RE) – Drej kappen på tandkransborepatronen 21 til venstre vha. borepatronnøglen, til indsatsværktøjet kan tages ud. Indsatsværktøj uden SDS-plus sættes ind i hurtigspænde- borepatronen (PBH 2900 FRE/PBH 3000 FRE Set/PBH 3000-2 FRE) (se Fig. I) Bemærk: Brug ikke værktøjer uden SDS-plus til hammerbo- ring eller mejsling! Værktøj uden SDS-plus og dets borepatron beskadiges under hammerboring og mejsling. – PBH 2900 FRE/PBH 3000 FRE Set: Sæt hurtigspænebo- repatronen 23 i. – PBH 3000-2 FRE: Sæt udskiftningsborepatronen med lyn- spændefunktion 1 i. OBJ_BUCH-318-007.book Page 65 Tuesday, November 10, 2015 5:05 PM66 | Dansk 1 609 92A 1LU | (23.5.18) Bosch Power Tools – Hold fast i den bageste kappe 26 på hurtigspændeborepa- tronen 23 og drej den forreste kappe 25 til venstre, til værktøjet kan sættes i. Sæt værktøjet i. – Hold fast i den bageste kappe på hurtigspændeborepatro- nen 23 og drej den forreste kappe kraftigt med hånden mod højre (med uret), til der ikke høres noget klik mere. Borepatronen låses derved automatisk. – Kontrollér at værktøjet sidder rigtigt fast ved at trække i lå- sen. Bemærk: Er værktøjsholderen blevet åbnet helt, kan der evt. høres en skraldende lyd, når værktøjsholderen drejes i, og værktøjsholderen lukker ikke. Drej i dette tilfælde den forreste kappe 25 en gang til venstre. Herfter kan værktøjsholderen lukkes. – Drej slag-/drejestop-kontakten 12 i position „Boring“. Indsatsværktøj uden SDS-plus tages ud af hurtigspænde- boreaptronen (PBH 2900 FRE/PBH 3000 FRE Set/PBH 3000-2 FRE) (se Fig. J) – Hold fast i den bageste kappe 26 på hurtigspændeborepa- tronen og drej den forreste kappe 25 på hurtigspændebo- repatronen til venstre, til indsatsværktøjet kan tages ud. Støvopsugning med sugfix (tilbehør) Støv fra materialer som f.eks. blyholdig maling, nogle træ- sorter, mineraler og metal kan være sundhedsfarlige. Be- røring eller indånding af støv kan føre til allergiske reaktio- ner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). As- bestholdigt materiale må kun bearbejdes af fagfolk. – Brug helst en støvopsugning, der egner sig til materialet. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materia- ler, der skal bearbejdes. Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Sugfix monteres (se Fig. K) Til støvopsugningen benyttes et sugfix (tilbehør). Under bore- arbejdet fjedrer sugfix tilbage, så sugfix-hovedet altid holdes tæt mod undergrunden. – Tryk på tasten til dybdeanslagsindstillingen 15 og tag dyb- deanslaget ud 18. Tryk på tasten 15 igen og sæt sugfix for- fra ind i ekstrahåndtaget 17. – Tilslut en opsugningsslange (diameter 19 mm, tilbehør) til opsugningsåbningen 27 på sugfix. Støvsugeren skal være egnet til det materiale, som skal opsuges. Anvend en specialstøvsuger til opsugning af særligt sund- hedsfarligt, kræftfremkaldende eller tørt støv. Boredybde indstilles på sugfix (se Fig. L) Den ønskede boredybde X kan også fastlægges, når sugfix er monteret. – Skub SDS-plus-indsatsværtøjet helt ind i værktøjsholde- ren SDS-plus 3. Ellers kan SDS-plus-værktøjets bevæge- lighed føre til en forkert indstilling af boredybden. – Løsne vingeskruen 31 på sugfix. – Anbring el-værktøjet fast det sted, der skal bores i, uden at tænde for værktøjet. SDS-plus-indsatsværktøjet skal be- finde sig på fladen. – Forskyd føringsrøret 32 på sugfix på en sådan måde, at sugfix-hovedet hviler på den flade, der skal bores i. Skub ikke føringsrøret 32 mere end nødvendigt hen over tele- skoprøret 30, så en så stor del af skalaen forbliver synlig på teleskoprøret 30. – Spænd vingeskruen 31 igen. Løsne klemmeskruen 28 på dybdeanslaget på sugfix. – Forskyd dybdeanslaget 29 på teleskoprøret 30 på en så- dan måde, at den afstand X, der vises på billedet, er i over- ensstemmelse med den ønskede boredybde. –Spænd klemmeskruen 28 i denne position. Brug Ibrugtagning Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktø- jets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V. Indstil funktion Med slag-/drejestop-kontakten 12 vælges funktionen til el-værktøjet. Bemærk: Ændre kun funktionen, når el-værktøjet er slukket! Ellers kan el-værktøjet blive beskadiget. –Funktionen ændres ved at trykke på sikkerhedstastenkon- takten 11 og dreje slag-/drejestop-kontakten 12 i den øn- skede position, til den går hørbart i indgreb.

PBH 2800 RE/PBH 2900 RE/PBH 2900 FRE/

PBH 3000 FRE Set Position til boring uden slag i træ, metal, ke- ramik og plast samt til skruning og gevind- skruning Position til hammerboring i beton eller sten Position Vario-Lock til indstilling af mejsel- positionen I denne position går slag-/drejestop-kontak- ten 12 ikke i indgreb. Position til mejsling OBJ_BUCH-318-007.book Page 66 Tuesday, November 10, 2015 5:05 PMDansk | 67 Bosch Power Tools 1 609 92A 1LU | (23.5.18) Indstil drejeretning (se Fig. M) Med retningsomskifteren 10 kan du ændre el-værktøjets dre- jeretning. Ved nedtrykket start-stop-kontakt 8 er dette ikke muligt. Højreløb: Tryk retningsomskifteren 10 helt til højre. Venstreløb: Tryk retningsomskifteren 10 helt til venstre. Stil altid drejeretningen til hammerboring, boring og mejsling på højreløb. Tænd/sluk – El-værktøjet tændes ved at trykke på start-stop-kontakten

– Start-stop-kontakten fastlåses ved at trykke den ned og holde den nede og desuden trykke på låsetasten 7. – El-værktøjet slukkes ved at slippe start-stop-kontakten 8. Er start-stop-kontakten 8 fastlåst, trykkes på den, før den slippes. For at spare på energien bør du kun tænde for el-værktøjet, når du bruger det. Omdrejningstal/slagtal indstilles Omdrejningstallet/slagtallet indstilles trinløst til det tændte el-værktøj, afhængigt af hvor meget start-stop-kontakten 8 trykkes ind. Let tryk på start-stop-kontakten 8 fører til et lavt omdrejnings- tal/slagtal. Med tiltagende tryk øges omdrejningstallet/slag- tallet. Omdrejningstal/slagtal vælges Stillehjulet til indstilling af omdrejningstallet 9 bruges til at indstille det nødvendige omdrejningstal – også under driften. På grund af begrænsningen kan start-stop-kontakten 8 tryk- kes ind indtil den indstillede max. grænse. Mekanisk gearvalg (PBH 3000-2 FRE) Med gearomskifteren 13 kan der vælges 2 omdrejningstal- områder. Gear 1: Lavt hastighedsområde; til hammerboring, mejsling, boring med stor borediameter, skruning og gevindskæring. Gear 2: Højt hastighedsområde; til boring med lille borediameter. – Gearet skiftes ved at trykke sikkerhedskontakten 11 på slag-/drejestop-kontakten 12 og dreje slag-/drejestop- kontakten i position „Boring“. Tryk herefter på sikkerheds- kontakten 14 på gearomskifteren 13 og drej gearomskifte- ren hen på gear 2. Bemærk: Slag-/drejestop-kontakten 12 må kun drejes, når el-værktøjet er slukket. Også når gearomskifteren drejes 13 skal el-værktøjet være slukket. Hammerboring og mejsling er udelukkende mulige i gear 1. Den specielle udformning af gearomskifter

stilles tilbage på gear 1. Overbelastningskobling Sidder indsatsværktøjet i klemme, afbrydes rotatio- nen. I den forbindelse opstår store kræfter. Hold derfor altid el-værktøjet sikkert med begge hænder og sørg for at stå fast under arbejdet. Sluk for el-værktøjet og løsne indsatsværktøjet, hvis el-værktøjet blokerer. Der opstår store reaktionsmo- menter, hvis maskinen tændes med et blokeret bore- værktøj. Arbejdsvejledning Omdrejningsretning til mejsling Stil altid omdrejningsretningen til mejsling på højreløb. Der- ved undgås øget slid af kulbørsterne. Ændring af mejselstilling (Vario-Lock) Du kan fastlåse mejslen i 36 stillinger. Dette gør det muligt al- tid at indtage den optimale arbejdsposition. – Anbring mejslen i værktøjsholderen. – Drej slag-/drejestop-kontakten 12 i position „Vario-Lock“ (se „Indstil funktion“, side 66). – Drej værktøjsholderen i den ønskede mejselstilling. – Drej slag-/drejestop-kontakten 12 i position „mejsling“. Dermed er værktøjsholderen låst fast. – Stil omdrejningsretningen til mejsling på højreløb. Skruebits sættes i (se Fig. N) Sæt kun el-værktøjet på møtrikken/skruen i afbrudt til- stand. Roterende indsatsværktøjer kan skride. Brug af skruebits kræver en universalholder med 33 med SDS-plus-skaft (tilbehør). – Rengør istikningsenden på holdeskaftet og smør et tyndt lag fedt på den. – Sæt universalholderen drejende ind i værktøjsholderen, til den fastlåses af sig selv.

Til funktionerne hammerboring, Vario-Lock og mejsling skal gearomskifteren13 stå på 1. Position til boring uden slag (gear 1) i træ, metal, keramik og kunststof samt til skruning og ge- vindskæring Position til boring uden slag (gear 2) i træ, metal, keramik og kunststof Position til hammerboring i be- ton eller sten Position Vario-Lock til indstilling af mejselpositionen I denne position går slag-/dreje- stop-kontakten 12 ikke i indgreb. Position til mejsling OBJ_BUCH-318-007.book Page 67 Tuesday, November 10, 2015 5:05 PM68 | Svenska 1 609 92A 1LU | (23.5.18) Bosch Power Tools – Kontrollér at universalholderen sidder rigtigt ved at trække i låsen. – Sæt en skruebit i universalholderen. Brug kun passende skruebits til skruehovedet. – Universalholderen tages ud ved at skubbe låsekappen

bag- ud og tage universalholderen
