KÄYTTÖOHJE PBH 2900 RE BOSCH

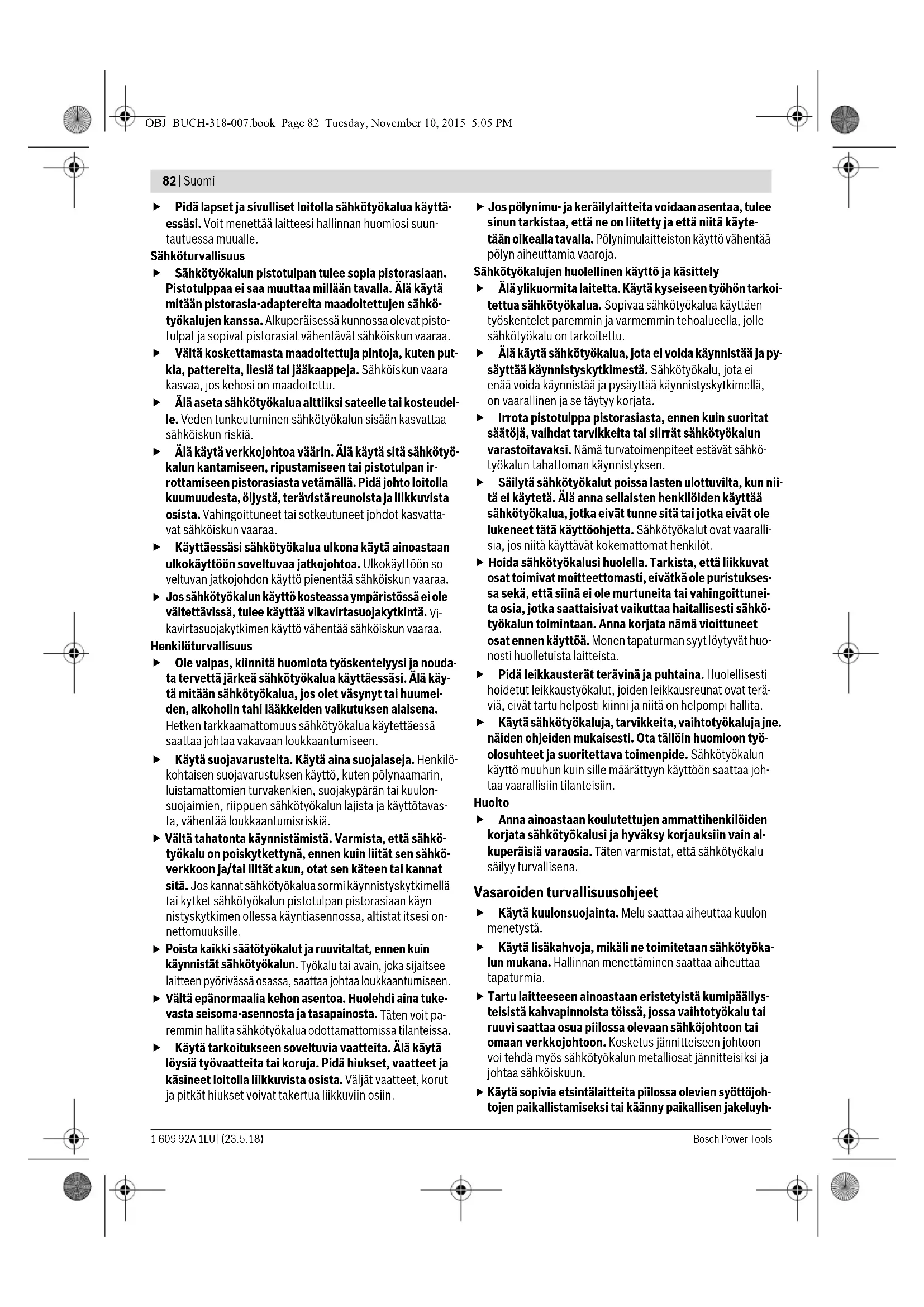

Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vi- kavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja nouda- ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy- tä mitään sähkötyökalua, jos olet väsynyt tai huumei- den, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö- kohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulon- suojaimien, riippuen sähkötyökalun lajista ja käyttötavas- ta, vähentää loukkaantumisriskiä. Vältä tahatonta käynnistämistä. Varmista, että sähkö- työkalu on poiskytkettynä, ennen kuin liität sen sähkö- verkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käyn- nistyskytkimen ollessa käyntiasennossa, altistat itsesi on- nettomuuksille.

Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.

Vältä epänormaalia kehon asentoa. Huolehdi aina tuke- vasta seisoma-asennosta ja tasapainosta. Täten voit pa- remmin hallita sähkötyökalua odottamattomissa tilanteissa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käyte- tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalujen huolellinen käyttö ja käsittely Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi- tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jota ei voida käynnistää ja py- säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö- työkalun tahattoman käynnistyksen. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii- tä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli- sia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristukses- sa sekä, että siinä ei ole murtuneita tai vahingoittunei- ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö- työkalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huo- nosti huolletuista laitteista. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä- viä, eivät tartu helposti kiinni ja niitä on helpompi hallita. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työ- olosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh- taa vaarallisiin tilanteisiin. Huolto Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Vasaroiden turvallisuusohjeet Käytä kuulonsuojainta. Melu saattaa aiheuttaa kuulon menetystä. Käytä lisäkahvoja, mikäli ne toimitetaan sähkötyöka- lun mukana. Hallinnan menettäminen saattaa aiheuttaa tapaturmia. Tartu laitteeseen ainoastaan eristetyistä kumipäällys- teisistä kahvapinnoista töissä, jossa vaihtotyökalu tai ruuvi saattaa osua piilossa olevaan sähköjohtoon tai omaan verkkojohtoon. Kosketus jännitteiseen johtoon voi tehdä myös sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.

Käytä sopivia etsintälaitteita piilossa olevien syöttöjoh- tojen paikallistamiseksi tai käänny paikallisen jakeluyh- OBJ_BUCH-318-007.book Page 82 Tuesday, November 10, 2015 5:05 PMSuomi | 83 Bosch Power Tools1 609 92A 1LU | (23.5.18) tiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipa- loon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun. Pidä työn aikana sähkötyökalua kaksin käsin ja ota tu- keva seisoma-asento. Sähkötyökalua pystyy ohjaamaan varmemmin kahdella kädellä. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä.

Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen. Tuotekuvaus Lue kaikki turvallisuus- ja muut ohjeet. Tur- vallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu vasaraporaukseen betoniin, tii- leen ja kiveen, sekä kevyeeseen talttaustyöhön. Se soveltuu myös poraamiseen ilman iskua puuhun, metalliin, keramiik- kaan ja muoviin. Sähkötyökalut, joissa on elektroninen säätö sekä kierto oikealle/vasemmalle, soveltuvat myös ruuvin- vääntöön. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole- vaan sähkötyökalun kuvaan. 1 Pikavaihtoistukka (PBH 3000-2 FRE) 2 SDS-plus-vaihtoporanistukka (PBH 3000-2 FRE) 3 Työkalunpidin, SDS-plus 4 Pölynsuojus 5 Lukkoholkki 6 Vaihtoporanistukan lukkorengas (PBH 3000-2 FRE) 7 Käynnistyskytkimen lukituspainike 8 Käynnistyskytkin 9 Kierrosluvun asetuksen säätöpyörä 10 Suunnanvaihtokytkin 11 Isku-/kiertopysäytyskytkimen lukkopainike 12 Isku-/kiertopysäytyskytkin 13 Vaihteenvalitsin (PBH 3000-2 FRE) 14 Vaihteenvalitsimen vapautuspainike (PBH 3000-2 FRE) 15 Syvyydenrajoittimen säätöpainike 16 Lisäkahvan säädön siipiruuvi 17 Lisäkahva (eristetty kädensija) 18 Syvyydenrajoitin 19 Kahva (eristetty kädensija) 20 Hammaskehäistukan lukkoruuvi* 21 Hammaskehäistukka* 22 SDS-plus-liitosvarsi poranistukkaa varten* 23 Pikaistukka (PBH 2900 FRE/ PBH 3000 FRE Set) 24 Istukan kiinnitin (PBH 3000-2 FRE) 25 Etummainen rengas (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE) 26 Taimmainen rengas (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE) 27 Imuvarren imuaukko* 28 Imuvarren kiristysruuvi* 29 Imuvarren syvyydenrajoitin* 30 Imuvarren teleskooppiputki* 31 Imuvarren siipiruuvi* 32 Imuvarren johdeputki* 33 SDS-plus-kiinnitysvarrella varustettu yleispidin* *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme. Melu-/tärinätiedot Melun mittausarvot on määritetty EN 60745 mukaan. Sähkötyökalun tyypillinen A-painotettu melutaso on: Äänen painetaso 89 dB(A); äänen tehotaso 100 dB(A). Epävarmuus K=3 dB. Käytä kuulonsuojaimia!

PBH 2800 RE/PBH 2900 RE/PBH 2900 FRE/

PBH 3000 FRE Set: Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745 mukaan: Vasaraporaus betoniin: a

PBH 3000-2 FRE: Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745 mukaan: Vasaraporaus betoniin: a

PBH 3000 FRE Set/PBH 3000-2 FRE: Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelmän mukaisesti ja si- tä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyt- tötarvikkeilla tai riittämättömästi huollettuna, silloin värähtely- taso saattaa poiketa ilmoitetusta arvosta. Tämä saattaa kasvat- taa koko työaikajakson värähtelyrasitusta huomattavasti. Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasi- tusta. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työ- prosessien organisointi. OBJ_BUCH-318-007.book Page 83 Tuesday, November 10, 2015 5:05 PM84 | Suomi 1 609 92A 1LU | (23.5.18) Bosch Power Tools Tekniset tiedot Standardinmukaisuusvakuutus Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekni- set tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745, EN 50581:2012 di- rektiivien 2011/65/EU, 2014/30/EU, 2006/42/EY määrä- ysten mukaan. Tekninen tiedosto (2006/42/EY): Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Asennus Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Lisäkahva Käytä supistushylsyä vain lisäkahvan 17 kanssa. Lisäkahvan kääntäminen (katso kuva A) Voit mielivaltaisesti kääntää lisäkahvaa 17, löytääksesi var- man ja vaivattoman työskentelyasennon. – Kierrä lisäkahvan säädön siipiruuvia

vastapäivään ja kään- nä lisäkahva

haluttuun asentoon. Kiristä tämän jälkeen sii- piruuvia

• uudelleen kiertämällä sitä myötäpäivään. Poraussyvyyden asetus (katso kuva B) Syvyydenrajoittimella 18 voidaan haluttu poraussyvyys X määrätä. – Paina syvyydenrajoittimen painiketta 15 ja aseta syvyy- denrajoitin lisäkahvaan 17. Syvyydenrajoittimen 18 rihlat tulee osoittaa alaspäin. – Työnnä SDS-plus-vaihtotyökalu vasteeseen asti SDS-plus- työkalunpitimeen 3. SDS-plus-työkalun liikkuminen saat- taa muuten johtaa väärän poraussyvyyden asetukseen. Poravasara PBH p. 2800
• RE 2900 RE 2900 FRE 3000 FRE Set 3000-2 FRE Tuotenumero 3 603 C93 0 p. 3
• 603 C93 1 p. 3
• 603 C93 1 p. 3
• 603 C93 2 603 C94 2 Kierrosluvun ohjaus p. 3

Pyörimissuunta oikealle/vasem- malle

Vakiovarusteet –Pikaistukka

Kiinnitysiskun voimakkuus vastaa EPTA-Procedure 05/2009 J2,62,7 2,7 2,8 2,8 Nimellinen kierrosluku min

Tyhjäkäyntikierrosluku –1. vaihde –2. vaihde min

Paino vastaa EPTA-Procedure 01:2014 kg 3,0 3,0 3,0 3,0 3,3 Suojausluokka / II / II / II / II / II Tiedot koskevat 230V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-318-007.book Page 84 Tuesday, November 10, 2015 5:05 PMSuomi | 85 Bosch Power Tools 1 609 92A 1LU | (23.5.18) – Vedä syvyydenrajoitin niin kauas ulos, että poranterän kär- jen ja syvyydenrajoittimen kärjen väli vastaa haluttua po- raussyvyyttä X. Istukan ja työkalujen valinta Vasaraporaukseen ja talttaukseen tarvitset SDS-plus-työkalu- ja, jotka asennetaan SDS-plus-istukkaan. Poraamiseen ilman iskua puuhun, metalliin, keramiikkaan ja muoviin sekä ruuvinvääntöön käytetään työkaluja ilman SDS- plus-kiinnitystä (esim. lieriövartiset poranterät). Näitä työka- luja varten tarvitset pikavaihtoistukan tai hammaskehäistu- kan. PBH 3000-2 FRE: SDS-plus-vaihtoporanistukka 2 voidaan helposti vaihtaa toimitukseen kuuluvaan pikavaihtoporanis- tukkaan 1. Poraistukan vaihto

(PBH 2800 RE/PBH 2900RE/PBH 2900 FRE/

PBH 3000 FRE Set) Jotta voisit työskennellä työkaluilla, joissa ei ole SDS-plus- kiinnitystä (esim. lieriövartiset poranterät) tulee sinun asen- taa hammaskehä- tai pikaistukka. Hammaskehäistukan asennus (lisätarvike) (PBH 2800 RE/PBH 2900 RE) (katso kuva C) – Kierrä SDS-plus-liitosvarsi 22 hammaskehäistukkaan 21. Lukitse hammaskehäistukka 21 lukkoruuvilla 20. Ota huo- mioon että lukkoruuvissa on vasen kierre. Hammaskehä- tai pikaistukan asennus (katso kuva D) – Puhdista liitosvarren kiinnitysvarsiistukkaan tuleva varsi ennen asennusta ja rasvaa sitä kevyesti. – Aseta hammaskehäistukka 21 tai pikaistukka 23 liitosvar- sineen kiertäen työkalunpitimeen, kunnes se lukkiutuu ite- sestään. – Tarkista lukkiutuminen hammaskehäistukasta tai pikaistu- kasta vetämällä. Hammaskehä- tai pikaistukan irrotus – Työnnä lukkoholkki 5 taaksepäin ja poista hammaskehäis- tukka 21 tai pikaistukka 23. Vaihtoporanistukan irrotus/kiinnitys (PBH 3000-2 FRE) Vaihtoporanistukan irrotus (katso kuva E) – Tartu vaihtoporanistukan lukkorenkaaseen 6 ja vedä sitä voimakkasti nuolen suuntaan. Vaihtoporanistukka aukeaa ja voidaan poistaa eteenpäin. – Suojaa irrotettu vaihtoistukka lialta. Vaihtoporanistukan kiinnitys (katso kuva F) – Puhdista vaihtoistukka ennen asennusta ja rasvaa kiinni- tysvartta kevyesti. – Tartu SDS-vaihtoporanistukan 2 tai pikavaihtoporanistu- kan 1 ympäri koko kädellä. Työnnä vaihtoporanistukka kiertäen istukan kiinnittimeen 24, kunnes kuulet selvän lukkiutumisäänen. – Vaihtoporanistukka lukkiutuu automaattisesti paikoilleen. Tarkista lukkiutuminen vaihtoporanistukasta vetämällä. Työkalunvaihto Pölynsuojus 4 estää pitkälti poranpölyn tunkeutumisen työka- lunpitimeen käytön aikana. Varo työkaluja vaihdettaessa, et- tei pölynsuojus 4 vaurioidu. Vaurioitunut pölynsuojus on heti vaihdettava. Suosit- telemme, että tämä työ jätetään asiakaspalvelun suori- tettavaksi. SDS-plus-vaihtotyökalujen asennus (katso kuva G) SDS-plus-istukalla voit yksinkertaisesti ja kätevästi vaihtaa vaihtotyökalut ilman lisätyökaluja. – PBH 3000-2 FRE: Asenna SDS-plus-vaihtoporanistukka

– Puhdista vaihtotyökalun istukkaan tuleva varsi ennen asennusta ja rasvaa sitä kevyesti. – Aseta vaihtotyökalu kiertäen työkalunpitimeen, kunnes se lukkiutuu itsestään. – Tarkista lukkiutuminen työkalusta vetämällä. SDS-plus-vaihtotyökalu liikkuu järjestelmästä johtuen va- paasti. Täten syntyy tyhjäkäynnillä pyörintäheitto. Tämä ei vaikuta porausreiän tarkkuuteen, koska poranterä keskittää itsensä porauksen aikana. SDS-plus-vaihtotyökalujen irrotus (katso kuva H) – Työnnä lukkoholkki 5 taaksepäin ja poista vaihtotyökalu. Vaihtotyökalujen kiinnitys hammaskehäistukkaan ilman SDS-plus-järjestelmää (PBH 2800 RE/PBH 2900 RE) Huomio: Älä käytä työkaluja, joissa ei ole SDS-plus-kiinnitys- tä vasaraporaukseen tai talttaukseen! Työkalut, ilman SDS- plus-kiinnitystä ja niiden istukat vaurioituvat vasaraporauk- sessa ja talttauksessa. – Asenna hammaskehäistukka 21. – Avaa hammaskehäistukka 21 kiertämällä sitä, kunnes työ- kalu voidaan asettaa siihen. Aseta työkalu. – Työnnä istukka-avain hammaskehäistukan 21 vastaaviin reikiin ja kiristä työkalu tasaisesti kiinni. – Kierrä isku-/kiertopysäytyskytkin 12 asentoon ”poraus”. Vaihtotyökalujen irrotus hammaskehäistukasta ilman SDS-plus-järjestelmää (PBH 2800 RE/PBH 2900 RE) – Kierrä hammaskehäistukan 21 rengasta vastapäivään istu- kan avaimella, kunnes vaihtotyökalu voidaan poistaa työ- kalunpitimestä. Vaihtotyökalujen kiinnitys pikaistukkaan ilman SDS-plus- järjestelmää (PBH 2900 FRE/PBH 3000 FRE Set/PBH 3000-2 FRE) (katso kuva I) Huomio: Älä käytä työkaluja, joissa ei ole SDS-plus-kiinnitys- tä vasaraporaukseen tai talttaukseen! Työkalut, ilman SDS- plus-kiinnitystä ja niiden istukat vaurioituvat vasaraporauk- sessa ja talttauksessa. – PBH 2900 FRE/PBH 3000 FRE Set: Asenna pikaistukka

– PBH 3000-2 FRE: Asenna pikavaihtoistukka 1. – Pidä pikaistukan 23 taimmaista rengasta 26 paikallaan ja kierrä etummaista rengasta 25 vastapäivään, kunnes työ- kalu voidaan työntää paikoilleen. Aseta työkalu. OBJ_BUCH-318-007.book Page 85 Tuesday, November 10, 2015 5:05 PM86 | Suomi 1 609 92A 1LU | (23.5.18) Bosch Power Tools – Pidä pikaistukan 23 taimmaista hylsyä paikallaan ja kierrä etummaista hylsyä voimakkasti myötäpäivään, kunnes ras- teriääni loppuu. Istukka lukkiutuu täten automaattisesti. – Tarkista, että työkalu on tiukasti kiinni, vetämällä siitä. Huomio: Jos työkalunpidin avataan vasteeseen asti, saattaa työkalunpidintä suljettaessa kuulua räikkä-ääni, eikä työka- lunpidin sulkeudu. Kierrä siinä tapauksessa etummainen hylsy 25 kerran vasta- päivään. Tämän jälkeen voidaan työkalunpidin sulkea. – Kierrä isku-/kiertopysäytyskytkin 12 asentoon ”poraus”. Vaihtotyökalujen irrotus pikaistukasta ilman SDS-plus- järjestelmää (PBH 2900 FRE/PBH 3000 FRE Set/PBH 3000-2 FRE) (katso kuva J) – Pidä pikaistukan takahylsy 26 paikallaan ja kierrä etuhyl- syä 25 vastapäivään, kunnes työkalu voidaan irrottaa. Pölyn imu käyttäen imuvartta (Saugfix) (lisätarvike) Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäispölyt ja metallipölyt voivat olla ter- veydelle vaarallisia. Pölyn kosketus tai hengitys saattaa ai- heuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään karsinogeenisina, eritoten yhdessä puukäsittelyssä käy- tettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset. – Käytä materiaalille soveltuvaa pölynimua, jos se on mahdollista. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengi- tyssuojanaamaria. Ota huomioon maassasi voimassaolevat säännökset koskien käsiteltäviä materiaaleja. Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan. Imuvarren asennus (katso kuva K) Pölyn imuun tarvitaan imuvarsi (lisätarvike). Porattaessa imu- varsi joustaa takaisin niin, että imuvarren pää aina pysyy tii- viisti alustaa vasten. – Paina syvyydenrajoittimen säätöpainiketta 15 ja poista sy- vyydenrajoitin 18. Paina painiketta 15 uudelleen ja aseta imuvarsi edestä lisäkahvaan 17. – Liitä imuletku (halkaisija 19 mm, lisätarvike) imuvarren aukkoon 27. Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria terveydelle erityisen vaarallisten, karsino- geenisten tai kuivien pölyjen imurointiin. Poraussyvyyden asetus imuvarteen (katso kuva L) Voit määritellä halutun poraussyvyyden X myös imuvarren ol- lessa asennettuna. – Työnnä SDS-plus-vaihtotyökalu vasteeseen asti SDS-plus- työkalunpitimeen 3. SDS-plus-työkalun liikkuminen saat- taa muuten johtaa väärän poraussyvyyden asetukseen. – Avaa imuvarressa oleva siipiruuvi 31. – Aseta sähkötyökalu tiukasti porattavaa kohtaa vasten, käynnistämättä konetta. SDS-plus-vaihtotyökalun tulee tällöin tukea pintaan. – Siirrä imuvarren johdeputki 32 pidikkeessään niin, että imuvarren pää tukee porattavaan pintaan. Älä työnnä joh- deputkea 32 kauemmas teleskooppiputkeen 30, kuin on tarvetta, jotta mahdollisimman suuri osa teleskooppiput- ken 30 asteikosta jää näkyviin. – Kiristä siipiruuvi 31 uudelleen. Avaa imuvarren syvyyden- rajoittimessa oleva kiristysruuvi 28. – Siirrä syvyydenrajoitin 29 teleskooppiputkessa 30 niin, et- tä kuvassa näkyvä etäisyys X vastaa haluamasi poraussy- vyyttä. – Kiristä kiristysruuvi 28 tässä asennossa. Käyttö Käyttöönotto Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa. Käyttömuodon asetus Valitse sähkötyökalun toimintamuoto isku-/kiertopysäytys- kytkimellä 12. Huomio: Toimintamuodon muutos on sallittu vain sähkötyö- kalun ollessa poiskytkettynä! Muussa tapauksessa sähkötyö- kalu saattaa vaurioitua. – Muuta toimintamuoto painamalla lukkopainiketta 11 ja kiertämällä poraus/vasaraporaus vaihtokytkin 12 halut- tuun asentoon kuuluvaan lukkiutumiseen asti.

PBH 2800 RE/PBH 2900 RE/PBH 2900 FRE/

PBH 3000 FRE Set Asento poraus ilman iskua puuhun, metal- liin, keramiikkaan ja muoviin sekä ruuvin- vääntöön ja kierteitykseen Asento vasaraporaukseen betoniin tai ki- veen Asento Vario-Lock talttausasennon muut- tamiseen Tässä asennossa poraus/vasaraporaus vaihtokytkin 12 ei lukkiudu. Asento talttausta varten OBJ_BUCH-318-007.book Page 86 Tuesday, November 10, 2015 5:05 PMSuomi | 87 Bosch Power Tools 1 609 92A 1LU | (23.5.18) Pyörimissuunnan asetus (katso kuva M) Suunnanvaihtokytkimellä 10 voit muuttaa sähkötyökalun kiertosuunnan. Käynnistyskytkimen 8 ollessa painettuna tä- mä ei kuitenkaan ole mahdollista. Kierto oikealle: Paina suunnanvaihtokytkin 10 vastee- seen asti oikealle. Kierto vasemmalle: Paina suunnanvaihtokytkin 10 vas- teeseen asti vasemmalle. Aseta aina kiertosuunta oikealle vasaraporausta, porausta ja talttausta varten. Käynnistys ja pysäytys – Käynnistä sähkötyökalu painamalla käynnistyskytkintä 8. – Lukitse käynnistyskytkin pitämällä se painettuna ja paina- malla lisäksi lukituspainiketta 7. – Pysäytä sähkötyökalu päästämällä käynnistyskytkin 8 va- paaksi Jos käynnistyskytkin 8 on lukittuna painat sitä ensin ja päästät sitten vapaaksi. Käynnistä energiansäästön takia sähkötyökalu vain, kun käy- tät sitä. Kierrosluvun/iskuluvun asetus Voit säätää käynnissä olevan sähkötyökalun kierroslukua/is- kulukua portaattomasti, riippuen siitä miten syvälle painat käynnistyskytkintä 8. Kevyt käynnistyskytkimen 8 painallus aikaansaa alhaisen kier- rosluvun/iskuluvun. Paineen kasvaessa nousee kierroslu- ku/iskuluku. Kierrosluvun/iskuluvun esivalinta Kierrosluvun esivalinnan säätöpyörällä 9 voit asettaa tarvitta- van kierrosluvun myös käytön aikana. Käynnistyskytkin 8 voidaan rajoittimen takia painaa sisään ai- noastaan esivalittuun maksimirajaan asti. Mekaaninen vaihteenvalinta (PBH 3000-2 FRE) Vaihteenvalitsimella

voidaan valita kaksi kierroslukualuetta.

Pieni kierroslukualue; vasaraporaukseen, talttaukseen, pora- ukseen suurien porahalkaisijoiden kanssa, ruuvinvääntöön ja kierteitykseen.

Suuri kierroslukualue; työskentelyyn pienien porahalkaisijoi- den kanssa. – Muuta vaihde painamalla isku-/kiertopysäytyskytkimen 12 vapautuspainiketta 11 ja kiertämällä isku-/kiertopysäytys- kytkin asentoon ”Poraus”. Paina sitten vaihteenvalitsimen 13 vapautuspainiketta 14 ja kierrä vaihteenvalitsin

Huomio: Isku-/kiertopysäytyskytkintä 12 saa kääntää vain sähkötyökalun ollessa poiskytkettynä. Myös vaihteenvalitsin- ta 13 kierrettäessä tulee sähkötyökalun olla poiskytkettynä. Vasaraporaus ja talttaus ovat mahdollisia yksinomaan

1. vaihteella. Vaihteenvalitsimen 13 ja isku-/kiertopysäytys-

kytkimen 12 erikoinen muoto estää näissä käyttömuodoissa vaihtamisen 2. vaihteelle. Ennen käyttömuodon vaihtoa porauksesta vasaraporauk- seen, Vario-Lock-muotoon tai talttaukseen, tulee vaihteenva- litsin 13 palauttaa 1. vaihteeseen. Ylikuormituskytkin Jos vaihtotyökalu juuttuu kiinni, katkeaa poraistukan vetovoima. Pidä tällöin syntyvien voimien takia, aina sähkötyökalua kaksin käsin ja huolehdi tukevasta sei- soma-asennosta. Pysäytä sähkötyökalu välittömästi, jos vaihtotyökalu lukkiutuu ja vapauta se. Jos sähkötyökalu käynniste- tään poratyökalun ollessa lukkiutunut, syntyy suuria vastavoimia. Työskentelyohjeita Kiertosuunta talttauksessa Aseta aina kiertosuunta oikealle talttausta varten. Näin välty- tään hiiliharjojen lisääntyneeltä kulumiselta. Talttausasennon muuttaminen (Vario-Lock) Voit lukita taltan 36 asentoon. Täten voit aina käyttää parasta mahdollista työskentelyasentoa. – Aseta taltta työkalunpitimeen. – Kierrä isku-/kiertopysäytyskytkin 12 asentoon ”Vario- Lock” (katso ”Käyttömuodon asetus”, sivu 86). – Kierrä työkalunpidin haluttuun talttausasentoon. – Kierrä isku-/kiertopysäytyskytkin 12 asentoon ”talttaus”. Tällöin työkalunpidin on lukkiutunut. – Aseta aina kiertosuunta oikealle talttausta varten. Ruuvauskärkien asennus (katso kuva N) Aseta sähkötyökalu mutteriin/ruuviin ainoastaan sen ollessa pysähdyksissä. Pyörivät vaihtotyökalut voivat luiskahtaa pois. Ruuvauskärkien käyttöön tarvitset SDS-plus-liitosvarrella va- rustetun yleispitimen 33 (lisätarvike).

Käyttömuotoja vasaraporaus, Vario-Lock ja talttaus varten, tulee vaihteenvalitsin 13 asettaa 1. vaihteeseen. Asento poraus ilman iskua (1. vaihde) puuhun, metalliin, keramiikkaan ja muoviin sekä ruuvinvääntöön ja kierteitykseen Asento poraus ilman iskua (2. vaihde) puuhun, metalliin, keramiikkaan ja muoviin Asento vasaraporaukseen beto- niin tai kiveen Asento Vario-Lock talttausasen- non muuttamiseen Tässä asennossa poraus/vasara- poraus vaihtokytkin 12 ei lukkiu- du. Asento talttausta varten OBJ_BUCH-318-007.book Page 87 Tuesday, November 10, 2015 5:05 PM88 | Ελληνικά 1 609 92A 1LU | (23.5.18) Bosch Power Tools – Puhdista liitosvarren kiinnitysvarsiistukkaan tuleva varsi ennen asennusta ja rasvaa sitä kevyesti. – Aseta yleispidin kiertäen työkalunpitimeen, kunnes se luk- kiutuu itesestään. – Tarkista lukkiutuminen yleispitimestä vetämällä. – Aseta ruuvauskärki yleispitimeen. Käytä vain ruuvin kan- taan sopivia ruuvauskärkiä. – Poista yleispidin työntämällä lukkoholkki 5 taaksepäin ja poistamalla yleispidin 33 työkalunpitimestä. Hoito ja huolto Huolto ja puhdistus Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Pidä aina sähkötyökalua ja sähkötyökalun tuuletusau- kot puhtaina, jotta voit työskennellä hyvin ja turvalli- sesti. Vaurioitunut pölynsuojus on heti vaihdettava. Suosit- telemme, että tämä työ jätetään asiakaspalvelun suori- tettavaksi. – Puhdista työkalunpidin 3 jokaisen käytön jälkeen. Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorit- taa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvalli- suuden vaarantamisen välttämiseksi. Asiakaspalvelu ja käyttöneuvonta Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka löytyy laitteen mallikilvestä. Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Vain EU-maita varten: Eurooppalaisen vanhoja sähkö- ja elektro- niikkalaitteita koskevan direktiivin 2012/19/EU ja sen kansallisten lakien muunnosten mukaan tulee käyttökelvotto- mat sähkötyökalut kerätä erikseen ja toimit- taa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään.
