GEBRUIKSAANWIJZING PBH 2900 RE BOSCH

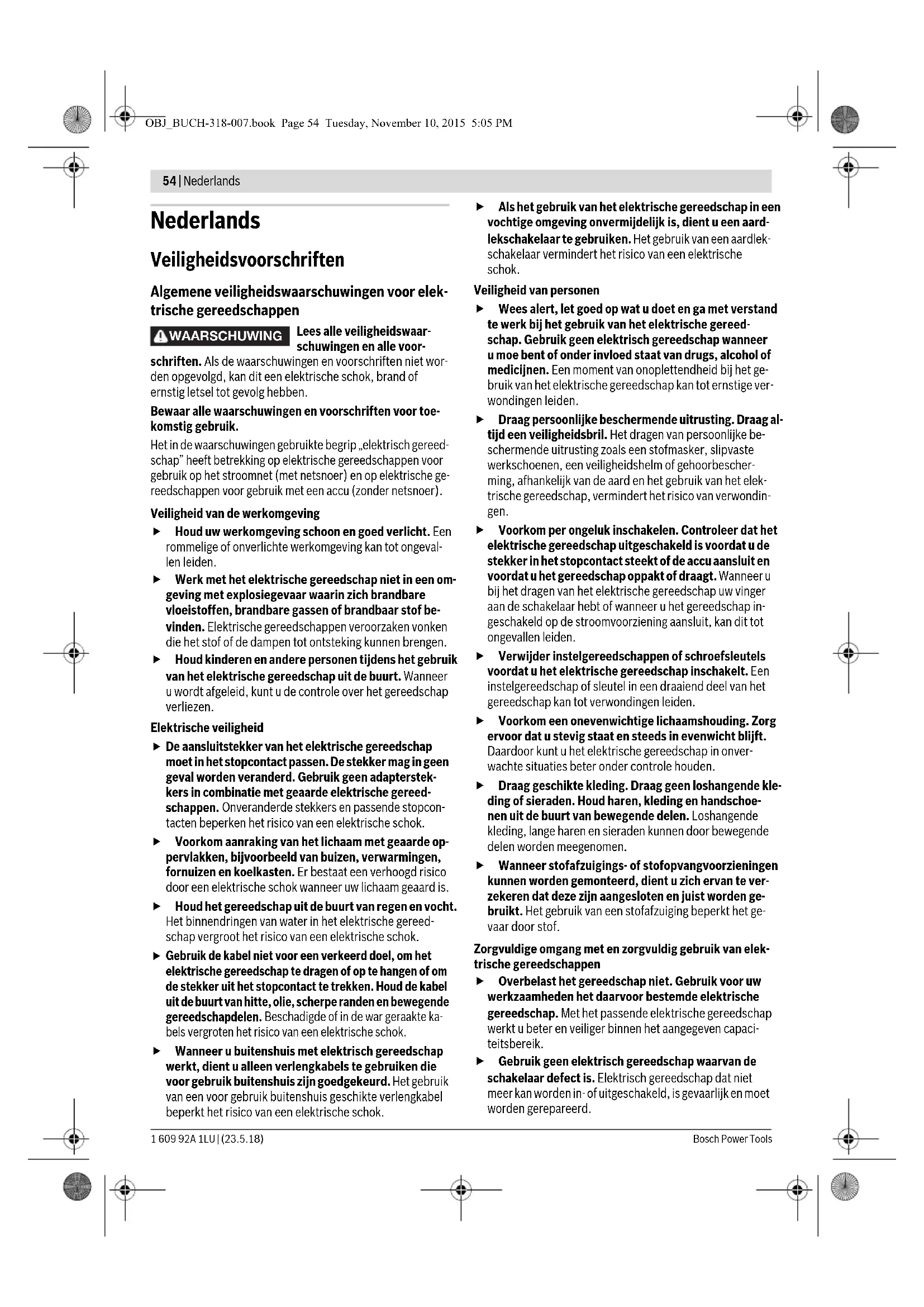

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstek- kers in combinatie met geaarde elektrische gereed- schappen. Onveranderde stekkers en passende stopcon- tacten beperken het risico van een elektrische schok. Voorkom aanraking van het lichaam met geaarde op- pervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereed- schap vergroot het risico van een elektrische schok.

Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte ka- bels vergroten het risico van een elektrische schok. Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aard- lekschakelaar te gebruiken. Het gebruik van een aardlek- schakelaar vermindert het risico van een elektrische schok. Veiligheid van personen Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereed- schap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het ge- bruik van het elektrische gereedschap kan tot ernstige ver- wondingen leiden. Draag persoonlijke beschermende uitrusting. Draag al- tijd een veiligheidsbril. Het dragen van persoonlijke be- schermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescher- ming, afhankelijk van de aard en het gebruik van het elek- trische gereedschap, vermindert het risico van verwondin- gen. Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap in- geschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onver- wachte situaties beter onder controle houden. Draag geschikte kleding. Draag geen loshangende kle- ding of sieraden. Houd haren, kleding en handschoe- nen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te ver- zekeren dat deze zijn aangesloten en juist worden ge- bruikt. Het gebruik van een stofafzuiging beperkt het ge- vaar door stof. Zorgvuldige omgang met en zorgvuldig gebruik van elek- trische gereedschappen Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaci- teitsbereik. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. WAARSCHUWING OBJ_BUCH-318-007.book Page 54 Tuesday, November 10, 2015 5:05 PMNederlands | 55 Bosch Power Tools 1 609 92A 1LU | (23.5.18) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereed- schap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektri- sche gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.

Verzorg het elektrische gereedschap zorgvuldig. Con- troleer of bewegende delen van het gereedschap cor- rect functioneren en niet vastklemmen en of onderde- len zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïn- vloed. Laat deze beschadigde onderdelen voor het ge- bruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereed- schappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. Gebruik elektrisch gereedschap, toebehoren, inzetge- reedschappen en dergelijke volgens deze aanwijzin- gen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektri- sche gereedschappen voor andere dan de voorziene toe- passingen kan tot gevaarlijke situaties leiden. Service Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Veiligheidsvoorschriften voor hamers Draag een gehoorbescherming. De blootstelling aan la- waai kan gehoorverlies tot gevolg hebben. Gebruik extra grepen als deze bij het elektrische ge- reedschap geleverd worden. Het verlies van de controle kan tot verwondingen leiden. Houd het gereedschap aan de geïsoleerde greepvlak- ken vast als u werkzaamheden uitvoert waarbij het in- zetgereedschap of de schroef verborgen stroomleidin- gen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektri- sche schok leiden. Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raad- pleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken. Houd het elektrische gereedschap tijdens de werk- zaamheden stevig met beide handen vast en zorg er- voor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastge- houden dan u met uw hand kunt doen. Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden. Product- en vermogensbeschrijving Lees alle veiligheidswaarschuwingen en al- le voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Gebruik volgens bestemming Het elektrische gereedschap is bestemd om te hameren in be- ton, baksteen en steen en voor lichte hakwerkzaamheden. Het is eveneens geschikt voor boorwerkzaamheden zonder slag in hout, metaal, keramiek en kunststof. Elektrische ge- reedschappen met elektronische regeling en rechts-/links- draaien zijn ook geschikt voor het in- en uitdraaien van schroeven. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen. 1 Snelspanboorhouder (PBH 3000-2 FRE) 2 SDS-plus wisselboorhouder (PBH 3000-2 FRE) 3 SDS-plus gereedschapopname 4 Stofbeschermkap 5 Vergrendelingshuls 6 Vergrendelingsring wisselboorhouder (PBH 3000-2 FRE) 7 Blokkeerknop voor aan/uit-schakelaar 8 Aan/uit-schakelaar 9 Stelwiel vooraf instelbaar toerental 10 Draairichtingschakelaar 11 Ontgrendelingsknop voor slagstop-/draaistopschakelaar 12 Slagstop-/draaistopschakelaar 13 Toerentalschakelaar (PBH 3000-2 FRE) 14 Ontgrendelingsknop voor toerentalschakelaar (PBH 3000-2 FRE) 15 Knop voor instelling van de diepteaanslag 16 Vleugelbout voor verstelling van de extra handgreep 17 Extra handgreep (geïsoleerd greepvlak) 18 Diepteaanslag 19 Handgreep (geïsoleerd greepvlak) 20 Borgschroef voor tandkransboorhouder* OBJ_BUCH-318-007.book Page 55 Tuesday, November 10, 2015 5:05 PM56 | Nederlands 1 609 92A 1LU | (23.5.18) Bosch Power Tools 21 Tandkransboorhouder* 22 SDS-plus opnameschacht voor boorhouder* 23 Snelspanboorhouder (PBH 2900 FRE/ PBH 3000 FRE Set) 24 Boorhouderopname (PBH 3000-2 FRE) 25 Voorste huls (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE) 26 Achterste huls (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE) 27 Afzuigopening zuigmond* 28 Klemschroef zuigmond* 29 Diepteaanslag zuigmond* 30 Telescoopbuis zuigmond* 31 Vleugelschroef zuigmond* 32 Geleidingsbuis zuigmond* 33 Betonboor met SDS-plus opnameschacht*

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehoren- programma. Informatie over geluid en trillingen Meetwaarden voor geluid bepaald volgens EN 60745. Het A-gewogen geluidsniveau van het elektrische gereed- schap bedraagt kenmerkend: geluidsdrukniveau 89 dB(A); geluidsvermogenniveau 100 dB(A). Onzekerheid K=3 dB. Draag een gehoorbescherming.

(vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745: Hameren in beton: a

Schroeven in- en uitdraaien: a

(vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745: Hameren in beton: a

Schroeven in- en uitdraaien: a

PBH 3000 FRE Set/PBH 3000-2 FRE: Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge- meten met een volgens EN 60745 genormeerde meetmetho- de en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlo- pige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau representeert de voornaam- ste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toe- passingen, met verschillende accessoire, met afwijkende in- zetgereedschappen of onvoldoende onderhoud, kan het tril- lingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings- belasting gedurende de gehele arbeidsperiode duidelijk ver- minderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onder- houd van elektrische gereedschappen en inzetgereedschap- pen, warm houden van de handen, organisatie van het ar- beidsproces. Conformiteitsverklaring Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745, EN 50581:2012 volgens de bepalingen van de richtlijnen 2011/65/EU, 2014/30/EU en 2006/42/EG. Technisch dossier (2006/42/EG) bij: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-318-007.book Page 56 Tuesday, November 10, 2015 5:05 PMNederlands | 57 Bosch Power Tools 1 609 92A 1LU | (23.5.18) Technische gegevens Montage Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Extra handgreep Gebruik het elektrische gereedschap alleen met de ex- tra handgreep 17. Extra handgreep draaien (zie afbeelding A) U kunt de extra handgreep 17 naar wens draaien voor een vei- lige houding tijdens de werkzaamheden zonder vermoeid- heid. – Draai de vleugelschroef voor de verstelling van de extra handgreep 16 tegen de wijzers van de klok en draai de ex- tra handgreep 17 in de gewenste stand. Draai vervolgens de vleugelschroef 16 met de wijzers van de klok weer vast. Boordiepte instellen (zie afbeelding B) Met de diepteaanslag 18 kan de gewenste boordiepte X wor- den vastgelegd. – Druk op de knop voor de instelling van de diepteaanslag 15 en zet de diepteaanslag in de extra handgreep 17. De ribbels op de diepteaanslag 18 moeten naar onderen wijzen. – Duw het SDS-plus inzetgereedschap tot aan de aanslag in de SDS-plus gereedschapopname 3. De beweegbaarheid van het SDS-plus gereedschap kan anders tot een verkeer- de instelling van de boordiepte leiden. – Trek de diepteaanslag zo ver naar buiten dat de afstand tussen de punt van de boor en de punt van de diepteaan- slag overeenkomt met de gewenste boordiepte X. Boorhouder en inzetgereedschap kiezen Voor hamerboor- en hakwerkzaamheden heeft u SDS-plus in- zetgereedschappen nodig, die in de SDS-plus boorhouder worden geplaatst. Voor boorwerkzaamheden zonder slag in hout, metaal, kera- miek en kunststof en voor het in- en uitdraaien van schroeven worden inzetgereedschappen zonder SDS-plus (bijv. boren met cilindrische schacht) gebruikt. Voor deze inzetgereed- schappen heeft u een snelspanboorhouder of tandkransboor- houder nodig. PBH 3000-2 FRE: De SDS-plus boorhouder

kunt u gemakke- lijk vervangen door de meegeleverde snelspanboorhouder

Rechts- en linksdraaien

Meegeleverd – Snelspanboorhouder

Opgenomen vermogen W 720 730 730 750 750 Aantal slagen bij nominaal toerental min

Gewicht volgens EPTA-Procedure 01:2014 kg 3,0 3,0 3,0 3,0 3,3 Isolatieklasse / II / II / II / II / II De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken. OBJ_BUCH-318-007.book Page 57 Tuesday, November 10, 2015 5:05 PM58 | Nederlands 1 609 92A 1LU | (23.5.18) Bosch Power Tools Boorhouder wisselen

(PBH 2800 RE/PBH 2900RE/PBH 2900 FRE/

PBH 3000 FRE Set) Voor werkzaamheden met inzetgereedschap zonder SDS- plus (bijvoorbeeld boren met cilindrische schacht) moet u de tandkrans- of snelspanboorhouder aanbrengen. Tandkransboorhouder monteren (toebehoren) (PBH 2800 RE/PBH 2900 RE) (zie afbeelding C) – Schroef de SDS-plus opnameschacht 22 in een tandkrans- boorhouder 21. Borg de tandkransboorhouder 21 met de borgschroef 20. Let erop dat de borgschroef een linkse schroefdraad heeft. Tandkrans- of snelspanboorhouder aanbrengen (zie afbeelding D) – Reinig het insteekeinde van de opnameschacht en smeer het licht met vet. – Plaats de tandkransboorhouder 21 of de snelspanboor- houder 23 met de opnameschacht draaiend in de gereed- schapopname tot deze automatisch wordt vergrendeld. – Controleer de vergrendeling door aan de tandkrans- of snelspanboorhouder te trekken. Tandkrans- of snelspanboorhouder verwijderen – Duw de vergrendelingshuls 5 naar achteren en verwijder de tandkransboorhouder 21 of de snelspanboorhouder

Wisselboorhouder verwijderen of inzetten (PBH 3000-2 FRE) Wisselboorhouder verwijderen (zie afbeelding E) – Grijp de wisselboorhoudervergrendelingsring 6 vast en trek deze stevig in de richting van de pijl. De wisselboor- houder raakt los en kan naar voren worden verwijderd. – Bescherm de wisselboorhouder tegen vuil worden nadat u deze hebt verwijderd. Wisselboorhouder inzetten (zie afbeelding F) – Reinig de wisselboorhouder voor het inzetten en smeer de schacht licht met vet. – Grijp de SDS-plus wisselboorhouder 2 of de snelspan- boorhouder 1 met uw hele hand vast. Duw de wisselboor- houder draaiend op de boorhouderopname 24 tot u een duidelijk klikgeluid hoort. – De wisselboorhouder wordt automatisch vergrendeld. Controleer de vergrendeling door aan de wisselboorhou- der te trekken. Inzetgereedschap wisselen De stofbeschermkap 4 voorkomt zoveel mogelijk het binnen- dringen van boorstof in de gereedschapopname tijdens het gebruik. Let er bij het inzetten van het inzetgereedschap op dat de stofbeschermkap 4 niet wordt beschadigd. Een beschadigde stofbeschermkap moet onmiddellijk worden vervangen. Geadviseerd wordt, dit door een klantenservice te laten doen. SDS-plus inzetgereedschap inzetten (zie afbeelding G) Met de SDS-plus boorhouder kunt u het inzetgereedschap eenvoudig en gemakkelijk zonder hulpgereedschap wisselen. – PBH 3000-2 FRE: Zet de SDS-plus wisselboorhouder 2 in. – Reinig de schacht van het inzetgereedschap en smeer het licht met vet. – Zet het inzetgereedschap draaiend in de gereedschapop- name tot het automatisch wordt vergrendeld. – Controleer de vergrendeling door aan het inzetgereed- schap te trekken. Het SDS-plus inzetgereedschap is systeemafhankelijk vrij be- weegbaar. Daardoor ontstaat bij onbelast lopen een rond- loopafwijking. Dit heeft geen effect op de nauwkeurigheid van het boorgat, omdat de boor zich bij het boren zelf centreert. SDS-plus inzetgereedschap verwijderen (zie afbeelding H) – Duw de vergrendelingshuls 5 naar achteren en verwijder het inzetgereedschap. Inzetgereedschappen zonder SDS-plus in de tandkrans- boorhouder plaatsen (PBH 2800 RE/PBH 2900 RE) Opmerking: Gebruik inzetgereedschap zonder SDS-plus niet voor hamerboor- of hakwerkzaamheden. Inzetgereedschap zonder SDS-plus en uw boorhouder worden anders bij hamer- boor- of hakwerkzaamheden beschadigd. – Zet de tandkransboorhouder 21 in. – Open de tandkransboorhouder 21 door deze te draaien, totdat het gereedschap kan worden ingezet. Zet het ge- reedschap in. – Steek de boorhoudersleutel in de daarvoor bedoelde boor- gaten van de tandkransboorhouder 21 en span het inge- zetgereedschap gelijkmatig vast. – Draai de slagstop-/draaistopschakelaar 12 in de stand „Boren”. Inzetgereedschappen zonder SDS-plus uit de tandkrans- boorhouder verwijderen (PBH 2800 RE/PBH 2900 RE) – Draai de huls van de tandkransboorhouder 21 met behulp van de boorhoudersleutel tegen de wijzers van de klok in tot het inzetgereedschap kan worden verwijderd. Inzetgereedschappen zonder SDS-plus in de snelspan- boorhouder plaatsen (PBH 2900 FRE/PBH 3000 FRE Set/PBH 3000-2 FRE) (zie afbeelding I) Opmerking: Gebruik inzetgereedschap zonder SDS-plus niet voor hamerboor- of hakwerkzaamheden. Inzetgereedschap zonder SDS-plus en uw boorhouder worden anders bij hamer- boor- of hakwerkzaamheden beschadigd. – PBH 2900 FRE/PBH 3000 FRE Set: Breng de snelspan- boorhouder 23 aan. – PBH 3000-2 FRE: Zet de snelspanboorhouder 1 in. – Houd de achterste huls 26 van de snelspanboorhouder 23 vast en draai de voorste huls 25 tegen de wijzers van de klok in tot het inzetgereedschap kan worden aangebracht. Zet het gereedschap in. – Houd de achterste huls van de snelspanboorhouder 23 vast en draai de voorste huls met de wijzers van de klok mee en met de hand stevig dicht tot geen klikgeluid meer OBJ_BUCH-318-007.book Page 58 Tuesday, November 10, 2015 5:05 PMNederlands | 59 Bosch Power Tools 1 609 92A 1LU | (23.5.18) hoorbaar is. De boorhouder wordt daardoor automatisch vergrendeld. – Controleer of het inzetgereedschap stevig vastzit door eraan te trekken. Opmerking: Als de gereedschapopname tot aan de aanslag geopend is, kan bij het dichtdraaien van de gereedschapop- name een ratelgeluid te horen zijn en sluit de gereedschapop- name niet. Draai in dit geval de voorste huls 25 eenmaal tegen de wijzers van de klok in. Vervolgens kan de gereedschapopname wor- den gesloten. – Draai de slagstop-/draaistopschakelaar 12 in de stand „Boren”. Inzetgereedschappen zonder SDS-plus uit de snelspan- boorhouder verwijderen (PBH 2900 FRE/PBH 3000 FRE Set/PBH 3000-2 FRE) (zie afbeelding J) – Houd de achterste huls 26 van de snelspanboorhouder vast en draai de voorste huls 25 van de snelspanboorhou- der tegen de wijzers van de klok in tot het inzetgereed- schap kan worden verwijderd. Stofafzuiging met zuigmond (toebehoren) Stof van materialen zoals loodhoudende verf, enkele hout- soorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan lei- den tot allergische reacties en/of ziekten van de ademwe- gen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken- hout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthou- dend materiaal mag alleen door bepaalde vakmensen wor- den bewerkt. – Gebruik indien mogelijk een voor het materiaal geschik- te stofafzuiging. – Zorg voor een goede ventilatie van de werkplek. – Er wordt geadviseerd om een ademmasker met filter- klasse P2 te dragen. Neem de in uw land geldende voorschriften voor de te bewer- ken materialen in acht. Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden. Zuigmond monteren (zie afbeelding K) Voor de stofafzuiging is een zuigmond (toebehoren) nodig. Bij het boren veert de zuigmond terug, zodat de kop van de zuig- mond altijd dicht tegen de ondergrond wordt gehouden. – Druk op de knop voor de diepteaanslaginstelling 15 en ver- wijder de diepteaanslag 18. Druk opnieuw op de knop 15 en zet de zuigmond van voren in de extra handgreep 17. – Sluit een afzuigslang (diameter 19 mm, toebehoren) aan op de afzuigopening 27 van de zuigmond. De stofzuiger moet geschikt zijn voor het te bewerken materiaal. Gebruik bij het afzuigen van voor de gezondheid bijzonder ge- vaarlijk, kankerverwekkend of droog stof een speciale zuiger. Boordiepte op zuigmond instellen (zie afbeelding L) U kunt de gewenste boordiepte X ook instellen als de zuig- mond gemonteerd is. – Duw het SDS-plus inzetgereedschap tot aan de aanslag in de SDS-plus gereedschapopname 3. De beweegbaarheid van het SDS-plus gereedschap kan anders tot een verkeer- de instelling van de boordiepte leiden. – Draai de vleugelschroef 31 op de zuigmond los. – Plaats het elektrische gereedschap zonder het in te scha- kelen stevig op de plaats waar moet worden geboord. Het SDS-plus inzetgereedschap moet daarbij het oppervlak ra- ken. – Verschuif de geleidingsbuis 32 van de zuigmond zo in zijn houder dat de zuigmondkop het oppervlak waarin moet worden geboord raakt. Schuif de geleidingsbuis 32 niet verder over de telescoopbuis 30 dan nodig, zodat een zo groot mogelijk gedeelte van de schaalverdeling op de te- lescoopbuis 30 zichtbaar blijft. – Draai de vleugelschroef 31 weer vast. Draai de klem- schroef 28 op de diepteaanslag van de zuigmond los. – Verschuif de diepteaanslag 29 zodanig op de telescoop- buis 30, dat de in de afbeelding getoonde afstand X met de door u gewenste boordiepte overeenkomt. –Draai de klemschroef 28 in deze stand vast. Gebruik Ingebruikneming Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het type- plaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt. Functie instellen Met de slagstop-/draaistopschakelaar 12 kiest u de functie van het elektrische gereedschap. Opmerking: Wijzig de functie alleen wanneer het elektrische gereedschap uitgeschakeld is. Anders kan het elektrische ge- reedschap beschadigd raken. – Als u de functie wilt veranderen, drukt u op de ontgrende- lingsknop 11 en draait u de slagstop-/draaistopschakelaar 12 in de gewenste stand tot deze hoorbaar vastklikt.

PBH 2800 RE/PBH 2900 RE/PBH 2900 FRE/

PBH 3000 FRE Set Positie voor boorwerkzaamheden zonder slag in hout, metaal, keramiek en kunststof, voor het in- en losdraaien van schroeven en voor het snijden van schroefdraad Positie voor hamerboorwerkzaamheden in beton of steen OBJ_BUCH-318-007.book Page 59 Tuesday, November 10, 2015 5:05 PM60 | Nederlands 1 609 92A 1LU | (23.5.18) Bosch Power Tools Draairichting instellen (zie afbeelding M) Met de draairichtingomschakelaar 10 kunt u de draairichting van het elektrische gereedschap veranderen. Als de aan/uit- schakelaar 8 is ingedrukt, is dit echter niet mogelijk. Rechtsdraaien: Duw de draairichtingomschakelaar 10 tot aan de aanslag naar rechts. Linksdraaien: Duw de draairichtingomschakelaar 10 tot aan de aanslag naar links. Zet de draairichting voor hamerboor-, boor- en hakwerkzaam- heden altijd op rechtsdraaien. In- en uitschakelen – Als u het elektrische gereedschap wilt inschakelen drukt u op de aan/uit-schakelaar 8. – Als u de aan/uit-schakelaar wilt vergrendelen, houdt u de- ze ingedrukt en drukt u bovendien op de vastzettoets 7. – Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 8 los. Als de aan/uit-schakelaar 8 vergrendeld is, drukt u de schakelaar eerst in en laat u deze vervolgens los. Om energie te besparen, schakelt u het elektrische gereed- schap alleen in wanneer u het gebruikt. Toerental of aantal slagen instellen U kunt het toerental of aantal slagen van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uit-schakelaar 8 indrukt. Lichte druk op de aan/uit-schakelaar 8 heeft een lager toeren- tal of aantal slagen tot gevolg. Met toenemende druk wordt het toerental of het aantal slagen hoger. Toerental of aantal slagen vooraf instellen Met het stelwiel voor het vooraf instellen van het toerental 9 kunt u het benodigde toerental vooraf instellen, ook terwijl de machine loopt. Door de begrenzing kan de aan/uit-schakelaar 8 alleen nog tot de vooraf ingestelde maximumgrens worden ingedrukt. Mechanische toerentalkeuze (PBH 3000-2 FRE) Met de toerentalschakelaar 13 kunt u twee toerentalbereiken vooraf instellen. Stand 1: Laag toerentalbereik; voor hamer-, hak- en boorwerkzaamhe- den met een grote boordiameter, in- en losdraaien van schroeven en snijden van schroefdraad. Stand 2: Hoog toerentalbereik; voor boorwerkzaamheden met een kleine boordiameter. – Als u van snelheid wilt veranderen, drukt u op de ontgren- delingsknop 11 van de slagstop-/draaistopschakelaar 12 en draait u de slagstop-/draaistopschakelaar in de stand „Boren”. Druk vervolgens op de ontgrendelingsknop 14 van de toerentalschakelaar 13 en draai de toerentalscha- kelaar in stand 2. Opmerking: De slagstop-/draaistopschakelaar 12 mag alleen worden gedraaid als het elektrische gereedschap uitgescha- keld is. Ook bij het draaien van de toerentalschakelaar 13 moet het elektrische gereedschap uitgeschakeld zijn. Hamer- en hakwerkzaamheden zijn uitsluitend mogelijk in stand 1. De speciale vorm van toerentalschakelaar 13 en slagstop-/draaistopschakelaar 12 voorkomt in deze functies het omschakelen naar stand 2. Voor het wisselen van de functie van boren naar hameren, Va- rio-lock of hakken moet de toerentalschakelaar 13 terug in stand 1 worden gezet. Overbelastingskoppeling Als het inzetgereedschap vastklemt of vasthaakt, wordt de aandrijving van de uitgaande as onderbroken. Houd, vanwege de daarbij optredende krachten, het elektrische gereedschap altijd met beide handen goed vast en zorg ervoor dat u stevig staat. Schakel het elektrische gereedschap uit en maak het inzetgereedschap los als het elektrische gereedschap blokkeert. Er ontstaan grote reactiemomenten als u de machine inschakelt terwijl het boorgereedschap ge- blokkeerd is. Positie Vario-Lock voor het verstellen van de hakpositie In deze stand klikt de slagstop-/draaistop- schakelaar 12 niet vast. Positie voor hakwerkzaamheden

Voor de functies hameren, Vario-Lock en hakken moet de toerentalschakelaar 13 in stand 1 zijn gezet. Positie voor boorwerkzaamhe- den zonder slag (stand 1) in hout, metaal, keramiek en kunst- stof, in- en losdraaien van schroeven en snijden van schroefdraad Positie voor boorwerkzaamhe- den zonder slag (stand 2) in hout, metaal, keramiek en kunst- stof Positie voor hamerboorwerk- zaamheden in beton of steen Positie Vario-Lock voor het ver- stellen van de hakpositie In deze stand klikt de slag- stop-/draaistopschakelaar 12 niet vast. Positie voor hakwerkzaamhe- den

PBH 2800 RE/PBH 2900 RE/PBH 2900 FRE/

PBH 3000 FRE Set OBJ_BUCH-318-007.book Page 60 Tuesday, November 10, 2015 5:05 PMDansk | 61 Bosch Power Tools1 609 92A 1LU | (23.5.18) Tips voor de werkzaamheden Draairichting bij hakwerkzaamheden Stel de draairichting bij hakwerkzaamheden in op rechtsdraai- en. Daardoor voorkomt u sterke slijtage van de koolborstels. Hakstand veranderen (Vario-Lock) U kunt de beitel in 36 standen vergrendelen. Daardoor kunt u telkens de optimale werkstand innemen. – Zet de beitel in de gereedschapopname. – Draai de slagstop-/draaistopschakelaar 12 in de stand „Va- rio-Lock” (zie „Functie instellen”, pagina 59). – Draai de gereedschapopname in de gewenste hakstand. – Draai de slagstop-/draaistopschakelaar

in de stand „Hak- ken”. De gereedschapopname is daarmee vergrendeld. – Stel de draairichting voor hakwerkzaamheden in op rechtsdraaien. Bits inzetten (zie afbeelding N) Plaats het elektrische gereedschap alleen uitgescha- keld op de moer of schroef. Draaiende inzetgereed- schappen kunnen uitglijden. Voor het gebruik van bits heeft u een universele houder 33 met SDS-plus opnameschacht (toebehoren) nodig. – Reinig het insteekeinde van de opnameschacht en smeer het licht met vet. – Zet de universele houder draaiend in de gereedschapop- name tot deze automatisch wordt vergrendeld. – Controleer de vergrendeling door aan de universele hou- der te trekken. – Plaats een bit in de universele houder. Gebruik alleen bits die bij de schroefkop passen. – Als u de universele houder wilt verwijderen, duwt u de ver- grendelingshuls 5 naar achteren en neemt u de universele houder 33 uit de gereedschapopname. Onderhoud en service Onderhoud en reiniging Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Houd het elektrische gereedschap en de ventilatieope- ningen altijd schoon om goed en veilig te werken. Een beschadigde stofbeschermkap moet onmiddellijk worden vervangen. Geadviseerd wordt, dit door een klantenservice te laten doen. – Maak de gereedschapopname 3 na elk gebruik schoon. Als de aansluitkabel moet worden vervangen, moeten deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico’s te voorkomen. Klantenservice en gebruiksadviezen Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het elektrische gereedschap. Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderde- len. Explosietekeningen en informatie over vervangingson- derdelen vindt u ook op: www.bosch-pt.com Het Bosch-team voor gebruiksadviezen helpt u graag bij vra- gen over onze producten en toebehoren. Nederland Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België Tel.: (02) 588 0589 Fax: (02) 588 0595 E-mail: outillage.gereedschap@be.bosch.com Afvalverwijdering Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt. Gooi elektrische gereedschappen niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlijn 2012/19/EU over elektrische en elektronische oude ap- paraten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu ver- antwoorde wijze worden hergebruikt. Wijzigingen voorbehouden. Dansk Sikkerhedsinstrukser Generelle sikkerhedsinstrukser til el-værktøj Læs alle sikkerhedsinstrukser og an- visninger. I tilfælde af manglende over- holdelse af sikkerhedsinstrukserne og anvisningerne er der ri- siko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsinstrukser og anvisninger til se- nere brug. Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudre- vet el-værktøj (uden netkabel). Sikkerhed på arbejdspladsen Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld.
