BRUKSANVISNING PBH 2900 RE BOSCH

Støpselet til elektroverktøyet må passe inn i stikkontak- ten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektro- verktøy. Bruk av støpsler som ikke er forandret på og pas- sende stikkontakter reduserer risikoen for elektriske støt. Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. Hold elektroverktøyet unna regn eller fuktighet. Der- som det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.

Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt. Personsikkerhet Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av nar- kotika, alkohol eller medikamenter. Et øyeblikks uopp- merksomhet ved bruk av elektroverktøyet kan føre til al- vorlige skader. Bruk personlig verneutstyr og husk alltid å bruke ver- nebriller. Bruk av personlig sikkerhetsutstyr som støv- maske, sklifaste arbeidssko, hjelm eller hørselvern – av- hengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bæ- rer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strøm- men i innkoblet tilstand, kan dette føre til uhell. Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader. Unngå en unormal kroppsholdning. Sørg for å stå stø- dig og i balanse. Dermed kan du kontrollere elektroverk- tøyet bedre i uventede situasjoner. Bruk alltid egnede klær. Ikke bruk vide klær eller smyk- ker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. Hvis det kan monteres støvavsug- og oppsamlingsinn- retninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv. Omhyggelig bruk og håndtering av elektroverktøy Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et pas- sende elektroverktøy arbeider du bedre og sikrere i det an- gitte effektområdet. Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.

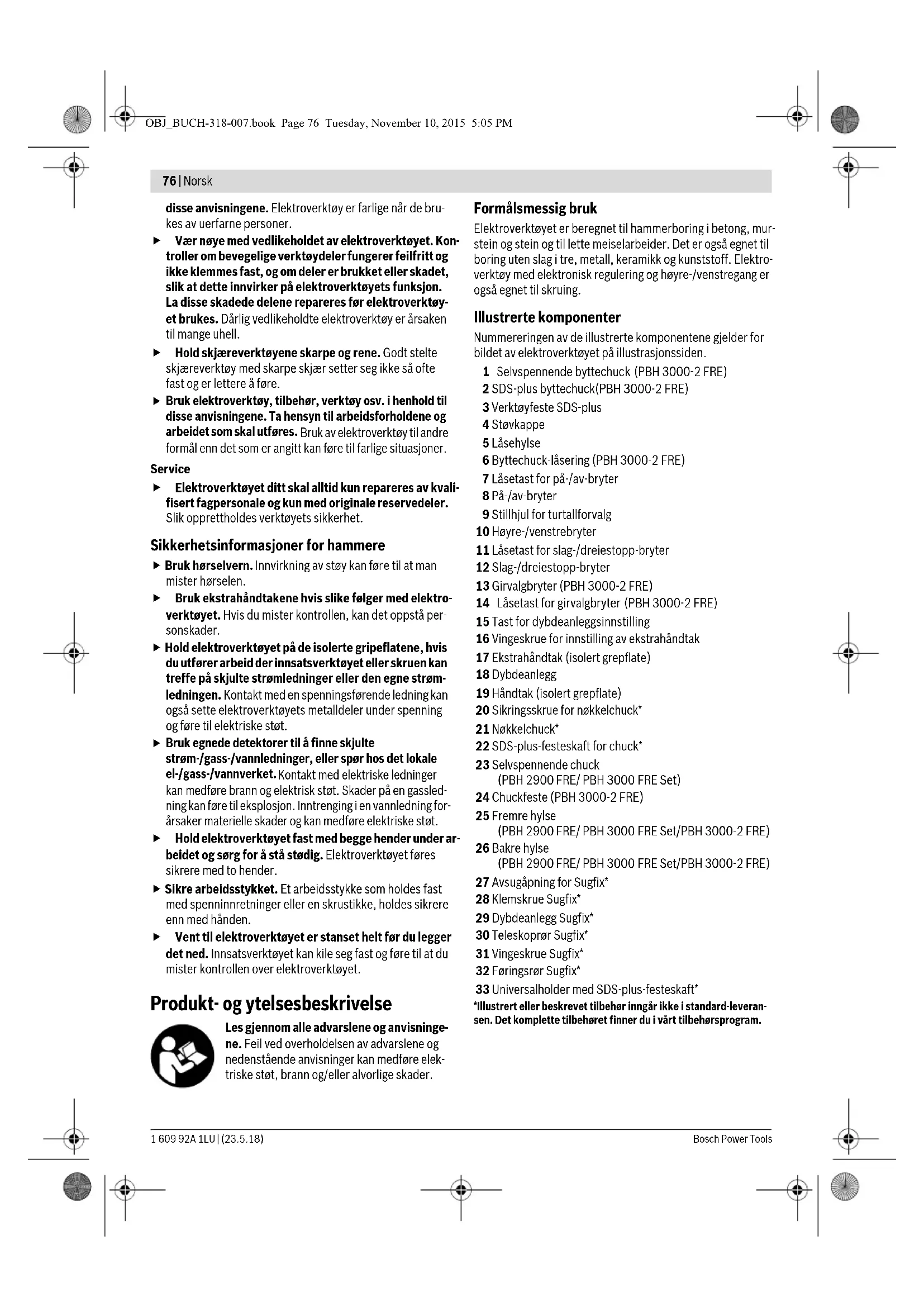

Trekk støpselet ut av stikkontakten og/eller fjern batte- riet før du utfører innstillinger på elektroverktøyet, skif- ter tilbehørsdeler eller legger maskinen bort. Disse tilta- kene forhindrer en utilsiktet starting av elektroverktøyet. Elektroverktøy som ikke er i bruk må oppbevares util- gjengelig for barn. Ikke la maskinen brukes av perso- ner som ikke er fortrolig med dette eller ikke har lest ADVARSEL OBJ_BUCH-318-007.book Page 75 Tuesday, November 10, 2015 5:05 PM76 | Norsk 1 609 92A 1LU | (23.5.18) Bosch Power Tools disse anvisningene. Elektroverktøy er farlige når de bru- kes av uerfarne personer. Vær nøye med vedlikeholdet av elektroverktøyet. Kon- troller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøy- et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.

Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner. Service Elektroverktøyet ditt skal alltid kun repareres av kvali- fisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. Sikkerhetsinformasjoner for hammere Bruk hørselvern. Innvirkning av støy kan føre til at man mister hørselen. Bruk ekstrahåndtakene hvis slike følger med elektro- verktøyet. Hvis du mister kontrollen, kan det oppstå per- sonskader. Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet eller skruen kan treffe på skjulte strømledninger eller den egne strøm- ledningen. Kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt.

Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassled- ning kan føre til eksplosjon. Inntrenging i en vannledning for- årsaker materielle skader og kan medføre elektriske støt. Hold elektroverktøyet fast med begge hender under ar- beidet og sørg for å stå stødig. Elektroverktøyet føres sikrere med to hender. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. Vent til elektroverktøyet er stanset helt før du legger det ned. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet. Produkt- og ytelsesbeskrivelse Les gjennom alle advarslene og anvisninge- ne. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elek- triske støt, brann og/eller alvorlige skader. Formålsmessig bruk Elektroverktøyet er beregnet til hammerboring i betong, mur- stein og stein og til lette meiselarbeider. Det er også egnet til boring uten slag i tre, metall, keramikk og kunststoff. Elektro- verktøy med elektronisk regulering og høyre-/venstregang er også egnet til skruing. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. 1 Selvspennende byttechuck (PBH 3000-2 FRE) 2 SDS-plus byttechuck(PBH 3000-2 FRE) 3 Verktøyfeste SDS-plus 4 Støvkappe 5 Låsehylse 6 Byttechuck-låsering (PBH 3000-2 FRE) 7 Låsetast for på-/av-bryter 8 På-/av-bryter 9 Stillhjul for turtallforvalg 10 Høyre-/venstrebryter 11 Låsetast for slag-/dreiestopp-bryter 12 Slag-/dreiestopp-bryter 13 Girvalgbryter (PBH 3000-2 FRE) 14 Låsetast for girvalgbryter (PBH 3000-2 FRE) 15 Tast for dybdeanleggsinnstilling 16 Vingeskrue for innstilling av ekstrahåndtak 17 Ekstrahåndtak (isolert grepflate) 18 Dybdeanlegg 19 Håndtak (isolert grepflate) 20 Sikringsskrue for nøkkelchuck* 21 Nøkkelchuck* 22 SDS-plus-festeskaft for chuck* 23 Selvspennende chuck (PBH 2900 FRE/ PBH 3000 FRE Set) 24 Chuckfeste (PBH 3000-2 FRE) 25 Fremre hylse (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE) 26 Bakre hylse (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE) 27 Avsugåpning for Sugfix* 28 Klemskrue Sugfix* 29 Dybdeanlegg Sugfix* 30 Teleskoprør Sugfix* 31 Vingeskrue Sugfix* 32 Føringsrør Sugfix* 33 Universalholder med SDS-plus-festeskaft* *Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran- sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram. OBJ_BUCH-318-007.book Page 76 Tuesday, November 10, 2015 5:05 PMNorsk | 77 Bosch Power Tools 1 609 92A 1LU | (23.5.18) Tekniske data Støy-/vibrasjonsinformasjon Måleverdier for lyden funnet i henhold til EN 60745. Elektroverktøyets typiske A-bedømte støynivå er: Lydtrykkni- vå 89 dB(A); lydeffektnivå 100 dB(A). Usikkerhet K =3 dB. Bruk hørselvern!

(vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745: Hammerboring i betong: a

(vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745: Hammerboring i betong: a

• PBH 3000 FRE Set/PBH 3000-2 FRE: Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbe- lastningen. Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig øking av vibrasjonsbelastningen over he- le arbeidstidsrommet. Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibra- sjonsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, or- ganisere arbeidsforløpene. Borhammer PBH p. 2800
• RE 2900 RE 2900 FRE 3000 FRE Set 3000-2 FRE Produktnummer 3 603 C93 0 p. 3
• 603 C93 1 p. 3
• 603 C93 1 p. 3
• 603 C93 2 603 C94 2 Turtallstyring p. 3

Vekt tilsvarende EPTA-Procedure 01:2014 kg 3,0 3,0 3,0 3,0 3,3 Beskyttelsesklasse / II / II / II / II / II Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe. OBJ_BUCH-318-007.book Page 77 Tuesday, November 10, 2015 5:05 PM78 | Norsk 1 609 92A 1LU | (23.5.18) Bosch Power Tools Samsvarserklæring Vi erklærer som eneansvarlig at produktet som beskrives un- der «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 60745, EN 50581:2012 jf. bestemmelsene i direktivene 2011/65/EU, 2014/30/EU, 2006/42/EC. Tekniske data (2006/42/EC) hos: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montering Før alle arbeider på elektroverktøyet utføres må støp- selet trekkes ut av stikkontakten. Ekstrahåndtak Bruk elektroverktøyet kun med ekstrahåndtaket 17. Svinging av ekstrahåndtaket (se bilde A) Du kan svinge ekstrahåndtaket 17 hvor som helst, for å oppnå en sikker og lite anstrengende arbeidsposisjon. – Skru vingeskruen til innstilling av ekstrahåndtaket 16 mot urviserne og sving ekstrahåndtaket 17 til ønsket posisjon. Deretter skrur du vingeskruen 16 fast igjen med urviserne. Innstilling av boredybden (se bilde B) Med dybdeanlegget 18 kan ønsket boredybde X bestemmes. – Trykk tasten til innstilling av dybdeanlegget 15 og sett dyb- deanlegget inn i ekstrahåndtaket 17. Riflingen på dybdeanlegget 18 må peke nedover. – Skyv SDS-plus-innsatsverktøyet helt inn verktøyfestet SDS-plus 3. Bevegeligheten til SDS-plus-verktøyet kan el- lers føre til en gal innstilling av boredybden. – Trekk dybdeanlegget så langt ut at avstanden mellom spis- sen på boret og spissen på dybdeanlegget tilsvarer ønsket boredybde X. Valg av chuck og verktøy Til hammerboring og meisling trenger du SDS-plus-verktøy, som settes inn i en SDS-plus-chuck. Til boring uten slag i tre, metall, keramikk og kunststoff pluss skruing brukes verktøy uten SDS-plus (f.eks. bor med sylin- drisk tange). For disse verktøyene trenger du en selvspen- nende chuck eller en nøkkelchuck. PBH 3000-2 FRE: SDS-plus-byttechucken 2 kan ganske en- kelt skiftes ut mot medlevert selvspennende byttechuck 1. Chuckbytte

(PBH 2800 RE/PBH 2900RE/PBH 2900 FRE/

PBH 3000 FRE Set) For å kunne arbeide med verktøy uten SDS-plus (f. eks. bor med sylindrisk tange), må du sette inn en nøkkelchuck hhv. selvspennende chuck. Montering av nøkkelchucken (tilbehør) (PBH 2800 RE/PBH 2900 RE) (se bilde C) – Skru SDS-plus-festeskaftet 22 inn i en nøkkelchuck 21. Sikre nøkkelchucken 21 med sikringsskruen 20. Husk at sikringsskruen er venstregjenget. Innsetting av nøkkelchuck hhv. selvspennende chuck (se bilde D) – Rengjør innstikksenden til festeskaftet og smør den litt inn. – Sett nøkkelchucken 21 hhv. den selvspennende chucken 23 med festeskaftet dreiende inn i verktøyfestet til den lå- ses automatisk. – Kontroller låsen ved å trekke i nøkkelchucken hhv. den selvspennende chucken. Fjerning av nøkkelchucken hhv. den selvspennende chuc- ken – Skyv låsehylsen 5 bakover og ta ut nøkkelchucken 21 hhv. den selvspennende chucken 23. Fjerning/innsetting av byttechucken (PBH 3000-2 FRE) Fjerning av byttechucken (se bilde E) – Grip tak rundt byttechuckens låsering 6 og trekk den kraf- tig i pilretningen. Byttechucken løsner og kan tas av frem- over. – Beskytt byttechucken mot smuss etter demontering. Innsetting av byttechucken (se bilde F) – Rengjør byttechucken før den settes inn og smør innstik- kingsenden litt. – Ta tak med hele hånden rundt SDS-plus-byttechucken

, til du tydelig hører en låselyd. – Byttechucken låses automatisk. Kontroller låsen ved å trekke i byttechucken. Verktøyskifte Støvkappen 4 forhindrer at det trenger borestøv inn i verktøy- festet i løpet av driften. Ved innsetting av verktøy må du passe på at støvkappen 4 ikke tar skade. En skadet støvkappe skal straks skiftes ut. Det anbefa- les å la en kundeservice utføre dette. Innsetting av SDS-plus-innsatsverktøy (se bilde G) Med SDS-plus-chucken kan du skifte innsatsverktøy på en en- kel og behagelig måte uten å bruke ekstra verktøy. – PBH 3000-2 FRE: Sett inn SDS-plus-byttechucken 2. – Rengjør innstikksenden og smør den litt inn. – Sett innsatsverktøyet dreiende inn i verktøyfestet til det lå- ses automatisk. – Kontroller låsen ved å trekke i verktøyet. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-318-007.book Page 78 Tuesday, November 10, 2015 5:05 PMNorsk | 79 Bosch Power Tools 1 609 92A 1LU | (23.5.18) SDS-plus-innsatsverktøy kan av systemgrunner beveges fritt. Slik oppstår et rundløpsavvik i tomgang. Dette kan ingen virk- ning på borehullets nøyaktighet, for boret sentrerer seg selv ved boringen. Fjerning av SDS-plus-innsatsverktøy (se bilde H) –Skyv låsehylsen 5 bakover og ta ut innsatsverktøyet. Innsetting av innsatsverktøy uten SDS-plus i nøkkelchuc- ken (PBH 2800 RE/PBH 2900 RE) Merk: Bruk ikke verktøy uten SDS-plus til hammerboring eller meisling! Verktøy uten SDS-plus og deres chucker tar skade ved hammerboring og meisling. – Sett inn nøkkelchucken 21. – Åpne nøkkelchucken 21 ved å dreie den så langt at verk- tøyet kan settes inn. Sett inn verktøyet. – Sett chucknøkkelen inn i de tilsvarende boringene på nøk- kelchucken 21 og spenn verktøyet jevnt fast. – Drei slag-/dreiestopp-bryteren 12 inn i posisjon «Boring». Fjerning av innsatsverktøy uten SDS-plus fra nøkkelchuc- ken (PBH 2800 RE/PBH 2900 RE) – Drei hylsen til nøkkelchucken 21 med chucknøkkelen mot urviserne til innsatsverktøyet kan tas ut. Innsetting av innsatsverktøy uten SDS-plus i den selv- spennende chucken (PBH 2900 FRE/PBH 3000 FRE Set/PBH 3000-2 FRE) (se bilde I) Merk: Bruk ikke verktøy uten SDS-plus til hammerboring eller meisling! Verktøy uten SDS-plus og deres chucker tar skade ved hammerboring og meisling. – PBH 2900 FRE/PBH 3000 FRE Set: Sett inn den selv- spennende chucken 23. – PBH 3000-2 FRE: Sett inn den selvspennende byttechuc- ken 1. – Hold den bakre hylsen 26 til den selvspennende chucken 23 fast og drei den fremre hylsen 25 mot urviserne til verk- tøyet kan settes inn. Sett inn verktøyet. – Hold bakre hylse til den selvspennende chucken 23 fast og skru den fremre hylsen kraftig fast med hånden til det ikke lenger høres en slurelyd. Chucken låses da automatisk. – Kontroller om verktøyet sitter godt fast ved å trekke i det. Merk: Hvis verktøyfestet ble åpnet helt, kan det høres slurely- der når verktøyfestet skrus fast igjen og verktøyfestet lukkes ikke. Drei da den fremre hylsen 25 en gang mot urviserne. Deretter kan verktøyfestet lukkes. – Drei slag-/dreiestopp-bryteren 12 inn i posisjon «Boring». Fjerning av innsatsverktøy uten SDS-plus fra den selv- spennende chucken (PBH 2900 FRE/PBH 3000 FRE Set/PBH 3000-2 FRE) (se bilde J) – Hold den bakre hylsen 26 til den selvspennende chucken fast og drei den fremre hylsen 25 til den selvspennende chucken mot urviserne til verktøyet kan tas ut. Støvavsug med Sugfix (tilbehør) Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eik- eller bøkstøv gjelder som kreft- fremkallende, spesielt i kombinasjon med tilsetningsstof- fer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug som er egnet for dette materia- let. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. Unngå støv på arbeidsplassen. Støv kan lett antennes. Montering av Sugfix (se bilde K) Til støvavsugingen trenger man en sugfix (tilbehør). Ved bo- ring fjærer sugfix tilbake, slik at sugfix-hodet alltid holdes tett mot undergrunnen. – Trykk på tasten for dybdeanleggsinnstilling 15 og ta dyb- deanlegget 18 ut. Trykk på tasten 15 igjen og sett sugfix forfra inn i ekstrahåndtaket 17. – Du tilkobler en avsugslange (diameter 19 mm, tilbehør) til avsugåpningen 27 på sugfixen. Støvsugeren må være egnet til materialet som skal bearbei- des. Ved avsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger. Innstilling av boredybden på Sugfix (se bilde L) Du kan bestemme den ønskede bordybden X også ved mon- tert sugfix. –Skyv SDS-plus-innsatsverktøyet helt inn verktøyfestet SDS-plus 3. Bevegeligheten til SDS-plus-verktøyet kan el- lers føre til en gal innstilling av boredybden. – Løsne vingeskruen 31 på Sugfix. – Sett elektroverktøyet godt på stedet som skal bores uten å slå det på. SDS-plus-innsatsverktøyet må da ligge mot fla- ten. – Forskyv føringsrøret 32 til Sugfix slik i holderen at Sugfix- hodet ligger på flaten som skal bores. Skyv føringsrøret 32 ikke lenger over teleskoprøret 30 enn nødvendig, slik at en så stor del av skalaen på teleskoprøret 30 som mulig er synlig. – Trekk vingeskruen 31 fast igjen. Løsne klemskruen 28 på dybdeanlegget til Sugfix. – Forskyv dybdeanlegget 29 slik på teleskoprøret 30 at avstanden X som vises på bildet tilsvarer ønsket boredyb- de. – Trekk klemskruen 28 fast i denne posisjonen. OBJ_BUCH-318-007.book Page 79 Tuesday, November 10, 2015 5:05 PM80 | Norsk 1 609 92A 1LU | (23.5.18) Bosch Power Tools Bruk Igangsetting Ta hensyn til strømspenningen! Spenningen til strøm- kilden må stemme overens med angivelsene på elek- troverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V. Innstilling av driftstypen Med slag-/dreiestopp-bryteren 12 velger du driftstypen til elektroverktøyet. Merk: Du må kun endre driftstypen når elektroverktøyet er slått av! Elektroverktøyet kan ellers ta skade. – Trykk frigjøringsknappen 11 til skifting av driftstypen og drei slag-/dreiestopp-bryteren 12 i ønsket posisjon, til den hørbart går i lås. Innstilling av rotasjonsretningen (se bilde M) Med høyre-/venstrebryteren 10 kan du endre dreieretningen til elektroverktøyet. Ved trykt på-/av-bryter 8 er dette ikke mulig. Høyregang: Trykk høyre-/venstre-bryteren 10 helt mot høyre. Venstregang: Trykk høyre-/venstre-bryteren 10 helt mot venstre. Sett dreieretningen til hammerboring, boring og meisling all- tid på Høyregang. Inn-/utkobling –Til innkobling av elektroverktøyet trykker du på på-/av- bryteren 8. –Til låsing av på-/av-bryteren holder du denne trykt inne og trykker i tillegg på låsetasten 7. –Til utkobling av elektroverktøyet slipper du på-/av-bryte- ren 8. Ved låst på-/av-bryter 8 trykker du denne først og slipper den deretter. Slå elektroverktøyet kun på når du bruker det for å spare energi. Innstilling av turtallet/slagtallet Du kan innstille turtallet/slagtallet på innkoplet elektroverktøy trinnløst, avhengig av hvor langt du trykker på-/av-bryteren 8 inn. Svakt trykk på på-/av-bryteren 8 fører til et lavt turtall/slagtall. Slag-/turtallet økes med økende trykk. Forhåndsvalg av turtallet/slagtallet Med stillhjul for turtallforvalg 9 kan nødvendig turtall for- håndsinnstilles også under drift. Med begrensningen kan på-/av-bryteren 8 kun trykkes inn til forhåndsvalgt maksimalgrense. Mekanisk girvalg (PBH 3000-2 FRE) Med girvalgbryteren 13 kan det forhåndsinnstilles to turtall- områder. Gir 1: Lavt turtallområde; til hammerboring, meisling, boring med stor bordiameter, skruing og gjengeskjæring. Gir 2: Høyt turtallområde; til boring med liten bordiameter. – Til girskifte trykker du på låsetasten 11 på slag-/dreie- stopp-bryteren 12 og dreier slag-/dreiestopp-bryteren til posisjon «Boring». Trykk så på låsetasten 14 på girvalgbry- teren 13 og drei girvalgbryteren til gir 2. Merk: Slag-/dreiestopp-bryteren12 må kun dreies ved utko- plet elektroverktøy. Også ved dreining av girvalgbryteren 13 skal elektroverktøyet være utkoplet. Hammerboring og meisling er utelukkende mulig med gir 1. Den spesielle formen til girvalgbryteren

PBH 3000 FRE Set Posisjon til boring uten slag i tre, metall, ke- ramikk og kunststoff pluss til skruing og gjengeskjæring Posisjon til hammerboring i betong eller stein Posisjon Vario-Lock til innstilling av meisel- posisjonen I denne posisjonen går slag-/dreiestopp- bryteren 12 ikke i lås. Posisjon til meisling

For driftstypene hammerboring, vario-lock og meisling må girvalgbryteren 13 settes på gir 1. Posisjon til boring uten slag (gir 1) i tre, metall, keramikk og kunststoff pluss til skruing og gjengeskjæring Posisjon til boring uten slag (gir 2) i tre, metall, keramikk og kunststoff Posisjon til hammerboring i be- tong eller stein Posisjon Vario-Lock til innstilling av meiselposisjonen I denne posisjonen går slag-/drei- estopp-bryteren 12 ikke i lås. Posisjon til meisling

settes tilbake på gir 1. Overlastkopling Hvis innsatsverktøyet er fastklemt og har hengt seg opp, avbrytes driften av borespindelen. På grunn av de kreftene som da oppstår må du alltid holde elektro- verktøyet godt fast med begge hendene og sørge for å stå stødig.
