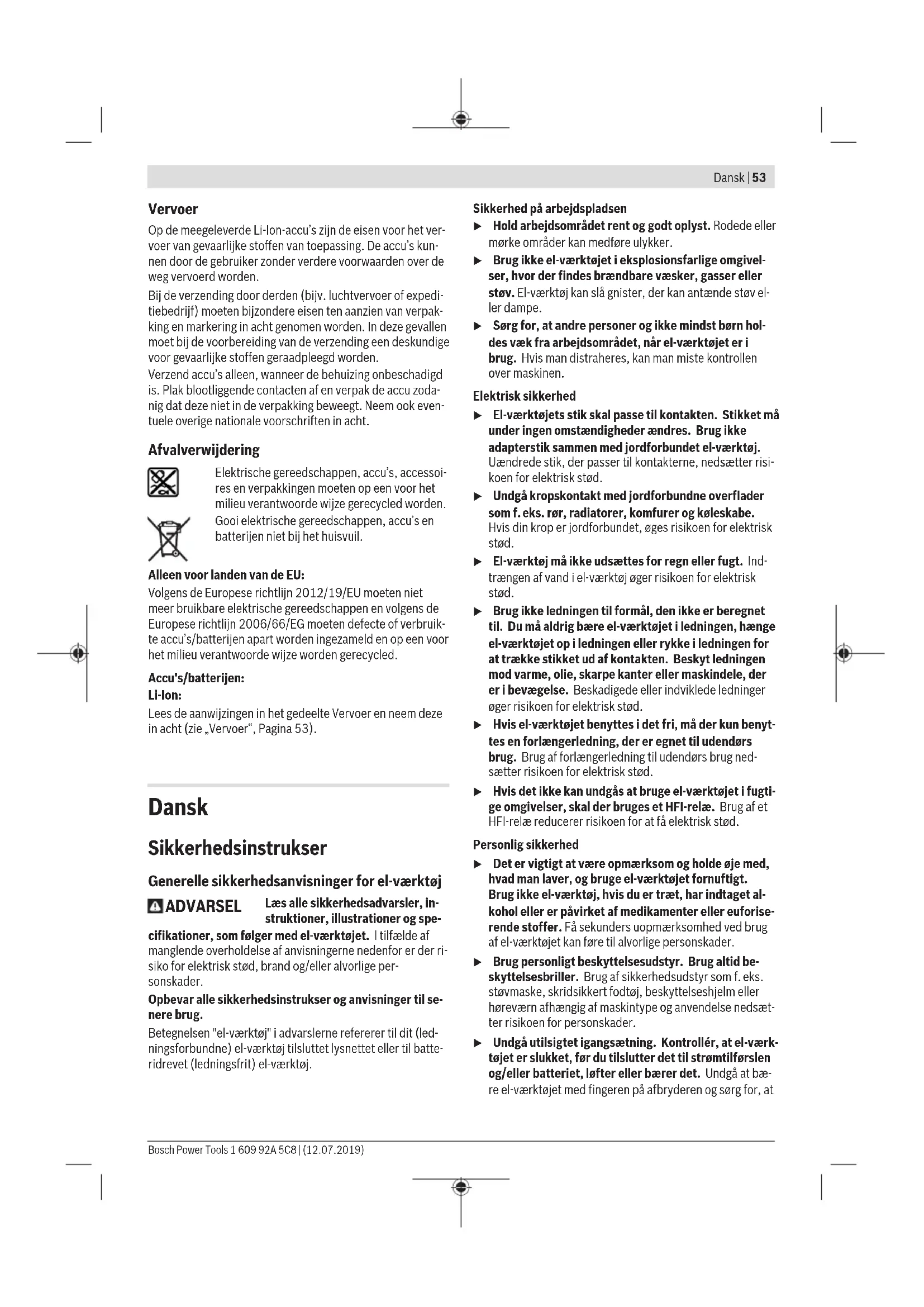

BRUGSANVISNING GSB 18V55 Professional BOSCH

(9) Arbejdslys (LED) (10) Retningsomskifter (11) Tænd/sluk-kontakt (12) Bitholder

Tilbehør, som er illustreret og beskrevet i betjeningsvejled- ningen, er ikke indeholdt i leveringen. Det fuldstændige til- behør findes i vores tilbehørsprogram. Tekniske data Akkuboreskruetrækker Akku-slagboreskruetrækker

– 1. gear o/min 0-460 0-460 – 2. gear o/min 0-1 800 0-1 800 Bosch Power Tools 1 609 92A 5C8 | (12.07.2019)56 | Dansk Akkuboreskruetrækker Akku-slagboreskruetrækker

Nm 55/28 55/28 maks. bor-Ø (1./2. trin) – Træ mm 35 35 – Stål mm 13 13 – Murværk mm − 13 Borepatronens spændeområde mm 1,5-13 1,5-13 maks. skrue-Ø mm 10 10 Vægt iht. EPTA-Procedure 01:2014

og ved opbevaring °C -20 ... +50 -20 ... +50 Anbefalede akkuer GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... anbefalede ladere GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... A) afhængigt af den anvendte akku B) begrænset ydelse ved temperaturer <0 °C Støj-/vibrationsinformationer

GSR 18V-55 GSB 18V-55

Støjemissionsværdier fundet iht. EN62841-2-1. El-værktøjets A-vægtede støjniveau udgør typisk Lydtrykniveau Lydeffektniveau Usikkerhed K Brug høreværn! dB(A) dB(A)

Vibrationer samlet værdi a

1,5 Det svingningsniveau og støjemissionsniveau, der fremgår af anvisningerne, er målt iht. en standardiseret måleværdi og kan anvendes til sammenligning af elværktøj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og støjemissionen. Det angivne svingnings- og støjemissionsniveau repræsente- rer de væsentlige anvendelser af el‑værktøjet. Hvis el‑værk- tøjet dog anvendes til andre formål, med afvigende indsats- værktøj eller utilstrækkelig vedligeholdelse, kan svingnings- og støjemissionsniveauet afvige. Dette kan føre til en betyde- lig forøgelse af svingnings- og støjemissionen i hele arbejds- tidsrummet. Til en nøjagtig vurdering af svingnings- og støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er sluk- ket eller godt nok kører, men rent faktisk ikke anvendes. Det- te kan føre til en betydelig reduktion af svingnings- og støje- missionsniveauet i hele arbejdstidsrummet. 1 609 92A 5C8 | (12.07.2019) Bosch Power ToolsDansk | 57 Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligehol- delse af el‑værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Montering u Tag altid akkuen ud af el‑værktøjet, før der arbejdes på el‑værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbeva- ring. Utilsigtet aktivering af start-stop-kontakten er for- bundet med kvæstelsesfare. Opladning af akku u Brug kun de ladeaggregater, der fremgår af de tekni- ske data. Kun disse ladeaggregater er afstemt i forhold til den Li-ion-akku, der bruges på dit el-værktøj. Bemærk: Akkuen leveres delvis opladet. For at sikre, at ak- kuen fungerer 100%, oplades akkuen helt før første ibrug- tagning. Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke ak- kuen. Lithium-ion-batteriet er beskyttet mod dybafladning via "Electronic Cell Protection (ECP)" (elektronisk cellebeskyt- telse). Er akkuen afladet, slukkes el-værktøjet med en be- skyttelseskontakt: Indsatsværktøjet bevæger sig ikke mere. Læs og overhold henvisningerne mht. bortskaffelse. Tag akkuen ud Akkuen (7) har to låsetrin, der forhindrer, at akkuen falder ud, hvis man skulle komme til at trykke på akku-udløserknap- pen (8) ved et uheld. Så længe akkuen sidder i el-værktøjet, holdes den i position af en fjeder. Akkuen (7) tages ud ved at trykke på udløserknappen (8) og trække akkuen sideværts ud af elværktøjet. Undgå brug af vold. Akku-ladetilstandsindikator De grønne lysdioder på akku-ladetilstandsindikatoren (14) viser akkuens (7) ladetilstand. Af sikkerhedsgrunde er det kun muligt at forespørge om ladetilstanden, når el-værktøjet er standset. Tryk på tasten til ladetilstandsindikatoren (15) for at få vist ladetilstanden. Dette er også muligt, når akkuen er taget ud. Hvis der ikke er nogen lysdioder, der lyser, efter at du har tykket på tasten til ladetilstandsindikatoren (15), er akkuen defekt og skal udskiftes. Akku-type GBA 18V... (se billede D1) Lysdioder Kapacitet Konstant lys 3× grøn 60–100% Konstant lys 2× grøn 30–60% Konstant lys 1× grøn 5–30% Blinkende lys 3× grøn 0–5% Akku-type ProCORE18V... (se billede D2) Lysdioder Kapacitet Konstant lys 5× grøn 80–100 % Konstant lys 4× grøn 60–80 % Konstant lys 3× grøn 40–60 % Konstant lys 2× grøn 20–40 % Konstant lys 1× grøn 5–20 % Blinkende lys 1× grøn 0–5 % Værktøjsskift (se billede A) u Tag altid akkuen ud af el‑værktøjet, før der arbejdes på el‑værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbeva- ring. Utilsigtet aktivering af start-stop-kontakten er for- bundet med kvæstelsesfare. Hvis der ikke trykkes på tænd/sluk-kontakten (11), låses bo- respindlen. Dette gør det nemt og hurtigt at skifte værktøjet i borepatronen. Åbn den selvspændende borepatron (2) ved at dreje i rota- tionsretning ➊, indtil værktøjet kan sættes i. Sæt værktøjet

EU-overensstemmelseserklæring Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstem- melse med alle gældende bestemmelser i følgende direktiver og forordnin- ger og opfylder følgende standarder. Tekniske bilag ved: * Akkuboreskruetræk- ker Akku-slagboreskrue- trækker Typenummer

M6 2.71 3.61 4.52 4.8 5.42 6.02 7.22 8.13 9.7 13.6 16.2 M8 6.57 8.7 11 11.6 13.1 14.6 17.5 19.7 23 33 39 M10 13 17.5 22 23 26 29 35 39 47 65 78 M12 22.6 30 37.6 40 45 50 60 67 80 113 135 M14 36 48 60 65 72 79 95 107 130 180 215 M16 55 73 92 98 110 122 147 165 196 275 330 Tips Vóór het indraaien van grotere, langere schroeven in harde materialen moet u met de kerndiameter van de schroefdraad ongeveer 2/3 van de schroeflengte voorboren. Aanwijzing: Let erop dat er geen kleine metaaldelen in het elektrische gereedschap binnendringen. Na langere tijd werken met een klein toerental moet u het elektrische gereedschap ter afkoeling ca. 3 minuten lang bij maximaal toerental onbelast laten draaien. Riemclip Met de riemclip (5) kunt u het elektrische gereedschap bijv. aan een riem vastmaken. U heeft dan beide handen vrij en het gereedschap is altijd binnen handbereik. Aanwijzingen voor de optimale omgang met de accu Bescherm de accu tegen vocht en water. Bewaar de accu alleen bij een temperatuur tussen –20 °C en 50°C. Laat de accu bijvoorbeeld in de zomer niet in de auto liggen. Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en vervangen moet worden. Neem de aanwijzingen met betrekking tot afvalverwijdering in acht. Onderhoud en service Onderhoud en reiniging u Reinig de gereedschapopname (1) en vergrendelings- huls (2) van tijd tot tijd en smeer deze lichtjes met vet 1 600 A00 2NE in. u Neem vóór alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en vóór het vervoeren en opbergen altijd de accu uit het elek- trische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel. u Houd het elektrische gereedschap en de ventilatie- openingen altijd schoon om goed en veilig te werken. Klantenservice en gebruiksadvies Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderde- len. Explosietekeningen en informatie over vervangingson- derdelen vindt u ook op: www.bosch-pt.com Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires. Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product. Nederland Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België Tel.: (02) 588 0589 Fax: (02) 588 0595 E-Mail : outillage.gereedschap@be.bosch.com Vervoer Op de meegeleverde Li-Ion-accu’s zijn de eisen voor het ver- voer van gevaarlijke stoffen van toepassing. De accu’s kun- nen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden. Bij de verzending door derden (bijv. luchtvervoer of expedi- tiebedrijf) moeten bijzondere eisen ten aanzien van verpak- king en markering in acht genomen worden. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden. Verzend accu’s alleen, wanneer de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zoda- nig dat deze niet in de verpakking beweegt. Neem ook even- tuele overige nationale voorschriften in acht. Afvalverwijdering Elektrische gereedschappen, accu’s, accessoi- res en verpakkingen moeten op een voor het milieu verantwoorde wijze gerecycled worden. Gooi elektrische gereedschappen, accu’s en batterijen niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruik- te accu’s/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled. 1 609 92A 5PX | (16.03.2020) Bosch Power ToolsDansk | 57 Accu's/batterijen: Li-Ion: Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie „Vervoer“, Pagina56). Dansk Sikkerhedsinstrukser Generelle sikkerhedsanvisninger for el-værktøj ADVARSEL Læs alle sikkerhedsadvarsler, in- struktioner, illustrationer og spe- cifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der ri- siko for elektrisk stød, brand og/eller alvorlige per- sonskader. Opbevar alle sikkerhedsinstrukser og anvisninger til se- nere brug. Betegnelsen "el-værktøj" i advarslerne refererer til dit (led- ningsforbundne) el-værktøj tilsluttet lysnettet eller til batte- ridrevet (ledningsfrit) el-værktøj. Sikkerhed på arbejdspladsen u Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker. u Brug ikke el‑værktøjet i eksplosionsfarlige omgivel- ser, hvor der findes brændbare væsker, gasser eller støv. El‑værktøj kan slå gnister, der kan antænde støv el- ler dampe. u Sørg for, at andre personer og ikke mindst børn hol- des væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. Elektrisk sikkerhed u El‑værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el‑værktøj. Uændrede stik, der passer til kontakterne, nedsætter risi- koen for elektrisk stød. u Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. u El-værktøj må ikke udsættes for regn eller fugt. Ind- trængen af vand i el‑værktøj øger risikoen for elektrisk stød. u Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el‑værktøjet i ledningen, hænge el‑værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. u Hvis el‑værktøjet benyttes i det fri, må der kun benyt- tes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned- sætter risikoen for elektrisk stød. u Hvis det ikke kan undgås at bruge el‑værktøjet i fugti- ge omgivelser, skal der bruges et HFI‑relæ. Brug af et HFI‑relæ reducerer risikoen for at få elektrisk stød. Personlig sikkerhed u Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el‑værktøjet fornuftigt. Brug ikke el‑værktøj, hvis du er træt, har indtaget al- kohol eller er påvirket af medikamenter eller euforise- rende stoffer. Få sekunders uopmærksomhed ved brug af el‑værktøjet kan føre til alvorlige personskader. u Brug personligt beskyttelsesudstyr. Brug altid be- skyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsæt- ter risikoen for personskader. u Undgå utilsigtet igangsætning. Kontrollér, at el‑værk- tøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bæ- re el‑værktøjet med fingeren på afbryderen og sørg for, at el‑værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. u Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el‑værktøjet startes. Hvis et styk- ke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. u Undgå en unormal legemsposition. Sørg for at stå sik- kert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el‑værktøjet, hvis der skulle opstå uventede situationer. u Brug egnet arbejdstøj. Undgå løse beklædningsgen- stande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. u Hvis støvudsugnings- og opsamlingsudstyr kan mon- teres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støv- mængden og dermed den fare, der er forbundet med støv. u Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uop- mærksomhed kan medføre alvorlige personskader. Omhyggelig omgang med og brug af el‑værktøj u Undgå overbelastning af el-værktøjet. Brug altid el‑værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el‑værktøj arbejder man bedst og mest sikkert inden for det angivne effektområ- de. u Brug ikke el‑værktøj, hvis afbryderen er defekt. El‑værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres. Bosch Power Tools 1 609 92A 5PX | (16.03.2020)58 | Dansk u Træk stikket ud af stikkontakten og/eller fjern batteri- et, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til op- bevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el‑værktøjet. u Opbevar ubenyttet el‑værktøj uden for børns række- vidde. Lad aldrig personer, der ikke er fortrolige med el‑værktøjet eller ikke har gennemlæst disse instruk- ser, benytte el‑værktøjet. El‑værktøj er farligt, hvis det benyttes af ukyndige personer. u Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el‑værktøjets funktion påvirkes. Få beska- digede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el‑værktøj. u Sørg for, at skæreværktøjer er skarpe og rene. Om- hyggeligt vedligeholdte skæreværktøjer med skarpe skæ- rekanter sætter sig ikke så hurtigt fast og er nemmere at føre. u Brug el‑værktøj, tilbehør, indsatsværktøj osv. iht. dis- se instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el‑værktøjet til formål, som ligger uden for det fastsatte anvendelsesom- råde, kan føre til farlige situationer. u Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet. Omhyggelig omgang med og brug af akku-værktøj u Oplad kun batterier i ladeapparater, der er anbefalet af producenten. Et ladeapparat, der er egnet til en be- stemt type batterier, må ikke benyttes med andre batteri- er – brandfare. u Brug kun batterier, der er beregnet til el-værktøjet. Brug af andre batterier øger risikoen for personskader og er forbundet med brandfare. u Batterier, der ikke benyttes, må ikke komme i berø- ring med metaldele såsom kontorclips, mønter, nøg- ler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mel- lem batteri-kontakterne øger risikoen for personskader i form af forbrændinger. u Hvis batteriet anvendes forkert, kan der slippe væske ud af batteriet - undgå kontakt. Hvis det alligevel skul- le ske, skylles med vand. Søg læge, hvis væsken kom- mer i øjnene. Batterivæske kan give hudirritation eller forbrændinger. u Brug ikke batterier eller værktøj, som er beskadiget eller modificeret. Beskadigede eller modificerede batte- rier kan reagere uforudsigeligt og forårsage brand, eks- plosion eller fare for personskade. u Batterier eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130°C kan medføre eksplosion. u Følg alle instruktioner for opladning. Batteriet må ik- ke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller op- ladning ved temperaturer uden for det angivne område kan medføre skader på batteriet og forøge brandfaren. Service u Sørg for, at el‑værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. u Beskadigede batterier må aldrig repareres. Repara- tion af batterier må kun udføres af producenten eller au- toriserede reparatører. Sikkerhedsinstrukser til slagnøgle u Hold fast om el-værktøjets isolerede gribeflader, når du udfører arbejde, hvor befæstelseselementet kan komme i kontakt med skjulte kabler. Hvis befæstelses- elementet kommer i kontakt med en "strømførende" led- ning, kan blottede metaldele på el-værktøjet blive "strøm- førende", og der er risiko for elektrisk stød for brugeren. u Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasled- ning kan føre til eksplosion. Beskadigelse af en vandled- ning kan føre til materiel skade. u Hold godt fast om el-værktøjet. Der kan opstå høje kortvarige reaktionsmomenter under spænding og løsning af skruer. u Fastgør emnet. Et emne holdes bedre fast med spænde- anordninger eller skruestik end med hånden. u Vent, til el‑værktøjet står helt stille, før du lægger det fra dig. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el‑værktøjet. u Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Akkuen kan antændes eller eksplo- dere. Tilfør frisk luft, og søg læge, hvis du føler dig util- pas. Dampene kan irritere luftvejene. u Åbn ikke akkuen. Fare for kortslutning. u Akkuen kan blive beskadiget af spidse genstande som f.eks. søm eller skruetrækkere eller ydre kraftpåvirk- ning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes. u Brug kun akkuen i producentens produkter. Kun på denne måde beskyttes akkuen mod farlig overbelastning. Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, snavs, vand og fug- tighed). Der er risiko for eksplosion og kort- slutning. Du kan finde flere oplysninger om Bluetooth

Low Energy Module GCY30-4 i den tilhørende betjeningsvejledning. u Forsigtig! Ved anvendelse af el-værktøjet med Bluetooth

kan der opstå fejl i andre enheder og an- læg, fly og medicinsk udstyr (f.eks. pacemakere, hø- reapparater. Samtidig kan det ikke fuldstændig ude- 1 609 92A 5PX | (16.03.2020) Bosch Power ToolsDansk | 59 lukkes, at der kan ske skade på mennesker og dyr i nærheden. Brug ikke el-værktøjet med Bluetooth

nærheden af medicinsk udstyr, tankstationer, kemi- ske anlæg, områder med eksplosionsfare og i spræng- ningsområder. Brug ikke el-værktøjet med Bluetooth

fly. Undgå at bruge værktøjet i umiddelbar nærhed af kroppen i længere tid ad gangen. Bluetooth

-mærket og symbolerne (logoerne) er registre- rede varemærker tilhørende Bluetooth SIG, Inc. Enhver brug af disse mærker/symboler, som Robert Bosch Po- wer Tools GmbH foretager, sker per licens. Produkt- og ydelsesbeskrivelse Læs alle sikkerhedsinstrukser og anvisnin- ger. Overholdes sikkerhedsinstrukserne og an- visningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen. Beregnet anvendelse El-værktøjet er beregnet til at iskrue og løsne skruer samt til at spænde og løsne møtrikker i det angivne målområde. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el‑værktøjet på illustrationssiden. (1) Værktøjsholder (2) Låsekappe (3) Bærerem

(8) Tast til elektronisk forvalg af omdrejningstal (9) Lampe (10) Tast til lampe (11) Visning af omdrejningstal (12) Retningsomskifter (13) Tænd/sluk-knap (14) Håndgreb (isoleret grebsflade) (15) Skruebit med kuglestop

Tilbehør, som er illustreret og beskrevet i betjeningsvejled- ningen, er ikke indeholdt i leveringen. Det fuldstændige til- behør findes i vores tilbehørsprogram. Tekniske data Batteridrevet slagnøgle GDR 18V-200 C GDX 18V-200 C GDS 18V-200 C Varenummer 3 601 JG4 1.. 3 601 JG4 2.. 3 601 JG4 3.. Nominel spænding V= 18 18 18 Omdrejningstal, ubelastet

og ved opbevaring °C –20... +50 –20... +50 –20... +50 Anbefalede akkuer GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... Anbefalede ladere GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... A) afhængigt af den anvendte akku B) De mobile modtagerenheder skal være kompatible med Bluetooth®-Low-Energy-enheder (version 4.1) og understøtte Generic Access Pro- file (GAP). C) Rækkevidden kan variere kraftigt afhængigt af de omgivende betingelser, herunder det anvendte modtagerudstyr. I lukkede rum og gennem metalliske barrierer (f.eks. vægge, reoler, kufferter osv.) kan Bluetooth®-rækkevidden være væsentligt mindre. D) begrænset ydelse ved temperaturer <0°C Støj-/vibrationsinformation Støjemissionsværdier fastlagt iht. EN62841-2-2. El-værktøjets A‑vægtede støjniveau er typisk: Lydtryksni- veau 98,5dB(A); lydeffektniveau 109,5dB(A). Usikkerhed K=3dB. Brug høreværn! Vibrationer samlet værdi a

(vektorsum af tre retninger) og usikkerhed K fastlagt iht. EN62841-2-2: Spænding af skruer og møtrikker med en maks. tilladt stør- relse: GDR 18V-200 C: a

Det svingningsniveau og støjemissionsniveau, der fremgår af anvisningerne, er målt iht. en standardiseret måleværdi og kan anvendes til sammenligning af elværktøj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og støjemissionen. Det angivne svingnings- og støjemissionsniveau repræsente- rer de væsentlige anvendelser af el‑værktøjet. Hvis el‑værk- tøjet dog anvendes til andre formål, med afvigende indsats- værktøj eller utilstrækkelig vedligeholdelse, kan svingnings- og støjemissionsniveauet afvige. Dette kan føre til en betyde- lig forøgelse af svingnings- og støjemissionen i hele arbejds- tidsrummet. Til en nøjagtig vurdering af svingnings- og støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er sluk- ket eller godt nok kører, men rent faktisk ikke anvendes. Det- te kan føre til en betydelig reduktion af svingnings- og støje- missionsniveauet i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligehol- delse af el‑værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Montering u Tag altid akkuen ud af el‑værktøjet, før der arbejdes på el‑værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbeva- ring. Utilsigtet aktivering af start-stop-kontakten er for- bundet med kvæstelsesfare. Opladning af akku u Brug kun de ladeaggregater, der fremgår af de tekni- ske data. Kun disse ladeaggregater er afstemt i forhold til den lithium-ion-akku, der bruges på dit el-værktøj. Bemærk: Akkuen leveres delvis opladet. For at sikre, at ak- kuen fungerer 100%, oplades akkuen helt før første ibrug- tagning. Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke ak- kuen. Lithium-ion-batteriet er beskyttet mod dybafladning via "Electronic Cell Protection (ECP)" (elektronisk cellebeskyt- telse). Er akkuen afladet, slukkes el-værktøjet med en be- skyttelseskontakt: Indsatsværktøjet bevæger sig ikke mere. u Tryk ikke videre på start-stop-kontakten efter auto- matisk slukning af el‑værktøjet. Batteriet kan blive be- skadiget. Læs og overhold henvisningerne mht. bortskaffelse. Tag akkuen ud Akkuen (6) har to låsetrin, der forhindrer, at akkuen falder ud, hvis man skulle komme til at trykke på akku-udløserknap- pen (7) ved et uheld. Så længe akkuen sidder i el-værktøjet, holdes den i position af en fjeder. Akkuen (6) tages ud ved at trykke på udløserknappen (7) og trække akkuen sideværts ud af elværktøjet. Undgå brug af vold. 1 609 92A 5PX | (16.03.2020) Bosch Power ToolsDansk | 61 Akku-ladetilstandsindikator De grønne lysdioder på akku-ladetilstandsindikatoren viser akkuens ladetilstand. Af sikkerhedsgrunde er det kun muligt at forespørge om ladetilstanden, når el-værktøjet er stands- et. Tryk på tasten til ladetilstandsindikatoren eller for at få vist ladetilstanden. Dette er også muligt, når akkuen er taget ud. Hvis ingen lysdioder lyser efter tryk på tasten til ladetilstand- sindikatoren, er akkuen defekt og skal udskiftes. Bemærk: Akku-ladetilstanden vises på brugerinterfacet . Bemærk: Akku-ladetilstanden vises også på brugerinter- facet Tilstandsindikatorer. Akku-type GBA 18V... Lysdioder Kapacitet Konstant lys 3× grøn 60−100% Konstant lys 2× grøn 30−60% Konstant lys 1× grøn 5−30% Blinkende lys 1× grøn 0−5% Akku-type ProCORE18V... Lysdioder Kapacitet Konstant lys 5× grøn 80–100 % Konstant lys 4× grøn 60–80 % Konstant lys 3× grøn 40–60 % Konstant lys 2× grøn 20–40 % Konstant lys 1× grøn 5–20 % Blinkende lys 1× grøn 0–5 % Værktøjsskift u Tag altid akkuen ud af el‑værktøjet, før der arbejdes på el‑værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbeva- ring. Utilsigtet aktivering af start-stop-kontakten er for- bundet med kvæstelsesfare. u El-værktøjets udluftningshuller skal rengøres jævn- ligt. Motorens blæser kan trække støv ind i huset, og op- hobning af større mængder metal kan udgøre en elektrisk risiko. Isætning af indsatsværktøj: GDR/GDX 18V-200 C (se billede A – B) Træk låseknappen (2) frem, skub indsatsværktøjet ind i værktøjsholderen (1) til anslaget, og slip låseknappen (2) igen for at fastlåse indsatsværktøjet. Slagfaste skruebits (17) kan sættes i via en universalbithol- der med kuglestop (16). Isætning af indsatsværktøj: GDX/GDS 18V-200 C (se billede B – C) u Sørg ved isætning af et indsatsværktøj for, at det sid- der rigtigt fast på værktøjsholderen. Er indsatsværktø- jet ikke forbundet sikkert med værktøjsholderen, kan det løsne sig igen under skruearbejdet. Skub indsatsværktøjet (18) på firkanten på værktøjshol- deren (1). Systembetinget sidder indsatsværktøjet (18) med en smule slør på værktøjsholderen (1); dette påvirker ikke funktio- nen/sikkerheden. Enkelt indsatsværktøjer (f.eks. dobbeltbits) kan ikke fastgø- res sikkert i værktøjsholderen. Udtagning af indsatsværktøj Træk låsekappen (2) frem, og tag indsatsvæktøjet ud. Brug Funktion Værktøjsholderen (1) med indsatsværktøjet drives af en elektromotor via gear og slagværk. Arbejdsprocessen er inddelt i to faser: Skruning og tilspænding (slagværk i aktion). Slagværket går i gang, så snart skrueforbindelsen kører fast, hvorved motoren belastes. Slagværket omsætter således motorens kraft til ensartede drejeslag. Under løsning af skru- er eller møtrikker gennemføres denne proces omvendt. Ibrugtagning Isæt akku u Brug kun originale Bosch Li-ion-akkuer fra med en spænding svarende til den, der er angivet på dit el- værktøjs typeskilt. Brug af andre akkuer øger risikoen for personskader og er forbundet med brandfare. Sæt retningsomskifteren (12) i midten for at forhindre en utilsigtet start. Isæt den opladede akku (6) i grebet, indtil den går mærkbart i indgreb og ligger helt an mod grebet. Indstilling af rotationsretning (se billede D) Med retningsomskifteren (12) kan du ændre el-værktøjets drejeretning. Ved nedtrykket start-stop-kontakt (13) er det- te imidlertid ikke muligt. Højreløb: Til idrejning af skruer og tilspænding af møtrikker trykkes retningsomskifteren (12) helt til venstre. Venstreløb: Til løsning og uddrejning af skruer og møtrikker trykkes retningsomskifteren (12) helt mod højre. Tænd/sluk Til ibrugtagning af el‑værktøjet tryk på start-stop-kontakten (13) og hold den nede. El‑værktøjet slukkes ved at slippe start-stop-kontakten (13) igen. Bosch Power Tools 1 609 92A 5PX | (16.03.2020)62 | Dansk Forvalg af omdrejningstal/slagtal Med tasten (8) kan du forvælge det nødvendige omdrej- ningstal/slagtal i 3 trin. Tryk på tasten (8) en eller flere gan- ge, til den ønskede indstilling fremgår af omdrejningstals- visningen (11). Den valgte indstilling gemmes. Det nødvendige omdrejningstal/slagtal afhænger af materia- let og arbejdsbetingelserne og kan bestemmes ved et prak- tisk forsøg. Indstil omdrejningstal Du kan regulere omdrejningstallet på det tændte el-værktøj trinløst afhængigt af, hvor langt du trykker start-stop-kontak- ten (13) ind. Let tryk på start-stop‑kontakten (13) fører til et lavt omdrej- ningstal. Med tiltagende tryk øges omdrejningstallet. Tænding/slukning af lampen "PowerLight" Tryk for idrifttagning af lampen (9) på tasten (10). For slukning af lampen (9) skal du trykke på tasten (10) igen. Arbejdsvejledning u Sæt kun el-værktøjet på møtrikken/skruen i slukket tilstand. Roterende indsatsværktøjer kan skride. Drejningsmomentet er afhængig af tiden, der køres med slag. Det max. opnåelige drejningsmoment er summen af alle drejningsmomenter, der opnås ved slag. Det maksimale drejningsmoment nås efter en slagvarighed på 6–10 sekun- der. Efter denne tid øges tilspændingsmomentet kun mini- malt. Slagvarigheden skal beregnes for hvert nødvendigt tilspæn- dingsmoment. Det rent faktisk opnåede tilspændingsmo- ment skal altid kontrolleres med en momentnøgle. Skrueforbindelser med hårdt, fjedrende eller blødt sæde Måles i et forsøg de drejningsmomenter, der opnås i en slag- følge, og overføres disse til et diagram, får man en kurve, der viser drejningsmomentets forløb. Kurvens højde svarer til det max. opnåelige drejningsmoment, stejlheden viser, i hvil- ken tid dette nås. Et drejningsmomentforløb afhænger af følgende faktorer: – Skruernes/møtrikkernes fasthed – Underlagets art (skive, tallerkenfjeder, pakning) – Fastheden af det materiale, der skal skrues på – Smøreforhold på skrueforbindelsen På basis heraf findes følgende anvendelsestilfælde: – Hårdt sæde findes i forbindelse med skrueforbindelser af metal på metal og brug af spændeskiver. Efter en relativ kort slagtid er det max. drejningsmoment nået (stejlt for- løb). Unødvendig lang slagtid skader maskinen. – Fjedrende sæde findes i forbindelse med skrueforbindel- ser af metal på metal, dog ved brug af fjederringe, taller- kenfjedre, ståbolte eller skruer/møtrikker med konisk sæ- de samt i forbindelse med brug af forlængerstykker. – Blødt sæde findes i forbindelse med skrueforbindelser af f.eks. metal på træ eller hvis bly- eller fiberskiver benyttes som underlag. Er sædet fjedrende eller blødt, er det max. tilspændingsmo- ment mindre end hvis sædet er hårdt. Desuden kræves en betydelig længere slagtid. Vejledende værdier for maksimale skruetilspændingsmomenter Angivelser i Nm, beregnet på basis af spændingens tværsnit; udnyttelse af strækgrænsen 90 % (ved friktionstal μ tot =0,12). Tilspændingsmomentet skal altid kontrolleres med en momentnøgle. Tilspændingsklas- sifikationer efter DIN267 Standardskruer Meget faste skruer
