MANUAL DE UTILIZARE GSB 18V55 Professional BOSCH

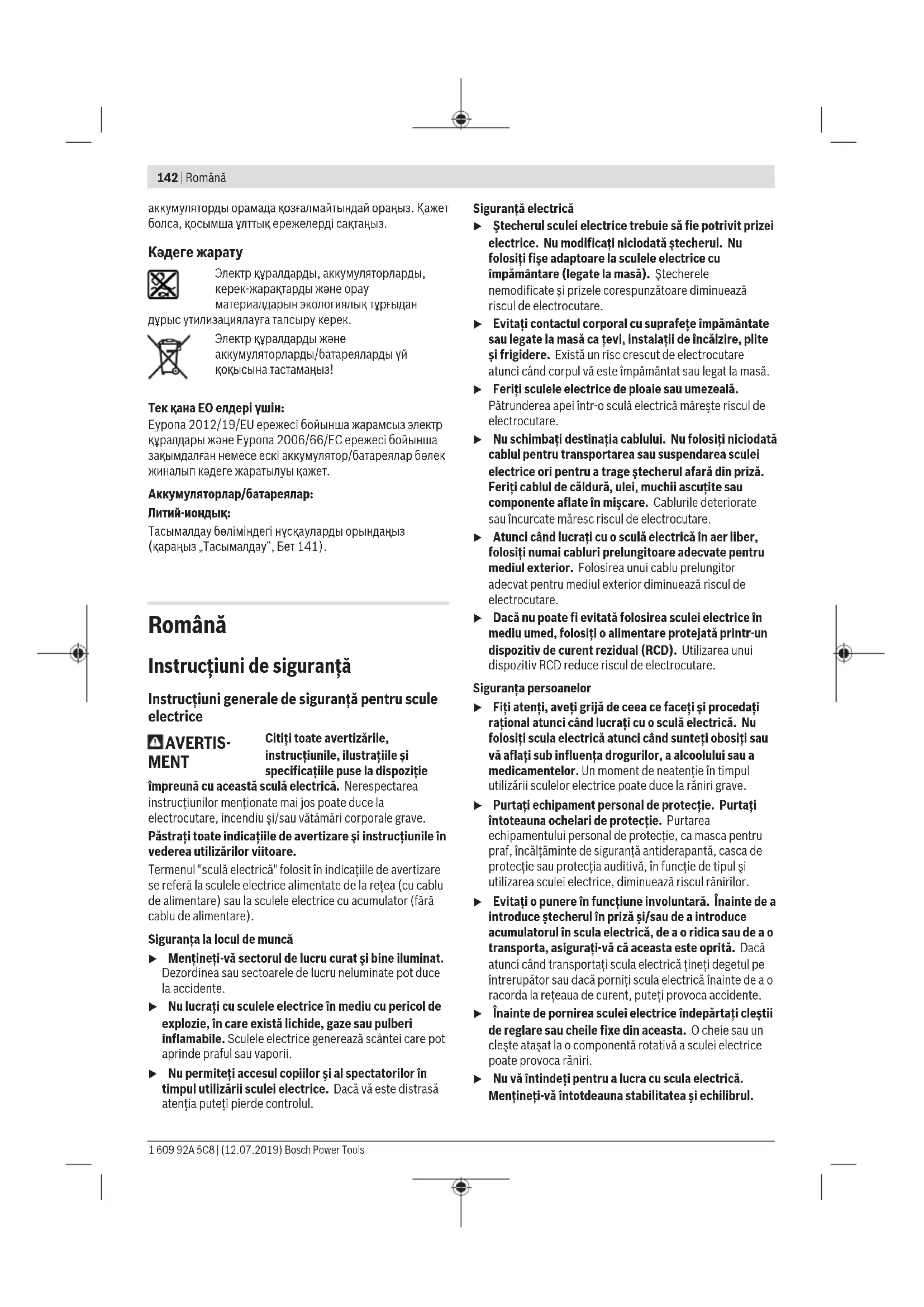

Бұл литий-иондық аккумуляторлар қауіпті тауарларға қойылатын талаптарға сай болуы керек. Пайдаланушы аккумуляторларды көшеде қосымша құжаттарсыз тасымалдай алады. Үшінші тұлғалар (мысалы, әуе көлігі немесе жіберу) орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жүктерді тасымалдау маманымен хабарласу керек. Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және Bosch Power Tools 1 609 92A 5C8 | (12.07.2019)142 | Română аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша ұлттық ережелерді сақтаңыз. Кәдеге жарату Электр құралдарды, аккумуляторларды, керек-жарақтарды және орау материалдарын экологиялық тұрғыдан дұрыс утилизациялауға тапсыру керек. Электр құралдарды және аккумуляторларды/батареяларды үй қоқысына тастамаңыз! Тек қана ЕО елдері үшін: Еуропа 2012/19/EU ережесі бойынша жарамсыз электр құралдары және Еуропа 2006/66/EC ережесі бойынша зақымдалған немесе ескі аккумулятор/батареялар бөлек жиналып кәдеге жаратылуы қажет. Аккумуляторлар/батареялар: Литий-иондық: Тасымалдау бөліміндегі нұсқауларды орындаңыз (қараңыз „Тасымалдау“, Бет141). Română Instrucţiuni de siguranţă Instrucţiuni generale de siguranţă pentru scule electrice AVERTIS- MENT Citiţi toate avertizările, instrucţiunile, ilustraţiile şi specificaţiile puse la dispoziţie împreună cu această sculă electrică. Nerespectarea instrucţiunilor menţionate mai jos poate duce la electrocutare, incendiu şi/sau vătămări corporale grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul "sculă electrică" folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) sau la sculele electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă u Menţineţi‑vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. u Nu lucraţi cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. u Nu permiteţi accesul copiilor şi al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenţia puteţi pierde controlul. Siguranţă electrică u Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificaţi niciodată ştecherul. Nu folosiţi fişe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate şi prizele corespunzătoare diminuează riscul de electrocutare. u Evitaţi contactul corporal cu suprafeţe împământate sau legate la masă ca ţevi, instalaţii de încălzire, plite şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă. u Feriţi sculele electrice de ploaie sau umezeală. Pătrunderea apei într‑o sculă electrică măreşte riscul de electrocutare. u Nu schimbaţi destinaţia cablului. Nu folosiţi niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ştecherul afară din priză. Feriţi cablul de căldură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. u Atunci când lucraţi cu o sculă electrică în aer liber, folosiţi numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. u Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiţi o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare. Siguranţa persoanelor u Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizării sculelor electrice poate duce la răniri grave. u Purtaţi echipament personal de protecţie. Purtaţi întoteauna ochelari de protecţie. Purtarea echipamentului personal de protecţie, ca masca pentru praf, încălţăminte de siguranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. u Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi‑vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. u Înainte de pornirea sculei electrice îndepărtaţi cleştii de reglare sau cheile fixe din aceasta. O cheie sau un cleşte ataşat la o componentă rotativă a sculei electrice poate provoca răniri. u Nu vă întindeţi pentru a lucra cu scula electrică. Menţineţi-vă întotdeauna stabilitatea şi echilibrul. 1 609 92A 5C8 | (12.07.2019) Bosch Power ToolsRomână | 143 Astfel veţi putea controla mai bine scula electrică în situaţii neaşteptate. u Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcăminte largă sau podoabe. Feriţi părul şi îmbrăcămintea de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mişcare. u Dacă pot fi montate echipamente de aspirare şi colectare a prafului, asiguraţi‑vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. u Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave. Utilizarea şi manevrarea atentă a sculelor electrice u Nu suprasolicitaţi scula electrică. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere indicat. u Nu folosiţi scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. u Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice. u Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor şi nu lăsaţi să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experienţă. u Întreţineţi sculele electrice şi accesoriile acestora. Verificaţi alinierea corespunzătoare, controlaţi dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcţionarea sculei electrice. Înainte de utilizare daţi la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreţinerea necorespunzătoare a sculelor electrice. u Menţineţi bine dispozitivele de tăiere bine ascuţite şi curate. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. u Folosiţi scula electrică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni, ţinând cont de condiţiile de lucru şi de activitatea care trebuie desfăşurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situaţii periculoase. u Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate. Manevrarea şi utilizarea atentă a sculelor electrice cu acumulator u Încărcaţi acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu. u Folosiţi numai acumulatori special destinaţi sculelor electrice respective. Utilizarea altor acumulatori poate duce la răniri şi pericol de incendiu. u Feriţi acumulatorii nefolosiţi de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu. u În cazul utilizării greşite, se poate scurge lichid din acumulator; evitaţi contactul cu acesta. În cazul contactului accidental cu acesta, clătiţi cu apă zona afectată. În cazul contactului lichidului cu ochii, consultaţi de asemenea un medic. Lichidul scurs din acumulator poate produce iritaţii ale pielii sau arsuri. u Nu folosiţi un acumulator sau o sculă electrică cu acumulator deteriorat sau modificat. Acumulatorii deterioraţi sau modificaţi pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale. u Nu expuneţi acumulatorul sau scula electrică la foc sau temperaturi excesive. Expunerea la temperaturi mai mari de 130°C poate duce la explozii. u Respectaţi toate instrucţiunile de încărcare şi nu reîncărcaţi acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucţiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea acumulatorului şi mări riscul de incendiu. Întreţinere u Încredinţaţi scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându‑se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa sculei electrice. u Nu întreţineţi niciodată acumulatori deterioraţi. Întreţinerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizaţi de acesta. Bosch Power Tools 1 609 92A 5C8 | (12.07.2019)144 | Română Instrucţiuni privind siguranţa pentru maşini de găurit şi maşini de găurit/înşurubat Instrucţiuni de siguranţă pentru toate lucrările u Purtaţi aparat de protecţie auditivă atunci când găuriţi cu percuţie. Expunerea la zgomot poate duce la pierderea auzului. u Ţineţi scula electrică de mânerele izolate atunci când executaţi lucrări la care accesoriul de tăiere sau elementele de fixare pot intra în contact cu conductori electrici ascunşi. Contactul accesoriului de tăiere sau al elementelor de fixare cu un conductor aflat „sub tensiune” poate pune „sub tensiune” componentele metalice expuse ale sculei electrice şi provoca electrocutarea operatorului. Instrucţiuni de siguranţă în cazul utilizării de burghie lungi u Nu lucraţi niciodată cu o turaţie mai mare decât turaţia maximă admisă pentru burghiu. La turaţii mai mari, burghiul se poate îndoi dacă este lăsat să se rotească liber, fără a fi în contact cu piesa de lucru, provocând vătămări corporale. u Începeţi întotdeauna găurirea cu o turaţie mai mică şi vârful burghiului să fie în contact cu piesa de lucru. La turaţii mai mari, burghiul se poate îndoi dacă este lăsat să se rotească liber, fără a fi în contact cu piesa de lucru, provocând vătămări corporale. u Exercitaţi forţă de apăsare numai coliniar cu burghiul şi nu apăsaţi excesiv.Burghiele se pot îndoi ceea ce poate duce la ruperea lor sau la pierderea controlului, provocând vătămări corporale. Instrucţiuni de siguranţă suplimentare u Țineți ferm scula electrică. La strângerea și slăbirea șuruburilor pot apărea pentru scurt timp momente de reacție puternice. u Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într‑o menghină este ţinută mai sigur decât cu mâna dumneavoastră. u Folosiţi detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresaţi‑vă în acest scop regiei locale furnizoare de utilităţi. Contactul cu conductorii electrici poate duce la incendiu şi electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Străpungerea unei conducte de apă provoacă pagube materiale. u Înainte de a pune jos scula electrică aşteptaţi ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăţa şi duce la pierderea controlului asupra sculei electrice. u În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiţi bine încăperea şi solicitaţi asistenţă medicală dacă starea dumneavoastră de sănătate se înrăutăţeşte. Vaporii pot irita căile respiratorii. u Nu deschideţi acumulatorul. Există pericol de scurtcircuit. u În urma contactului cu obiecte ascuţite ca de exemplu cuie sau şurubelniţe sau prin acţiunea unor forţe exterioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia acumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească. u Utilizaţi acumulatorul numai pentru produsele oferite de acelaşi producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase. Feriţi acumulatorul de căldură, de asemenea, de exemplu, de radiaţii solare continue, foc, murdărie, apă şi umezeală. În caz contrar, există pericolul de explozie şi scurtcircuit. u Opriţi imediat scula electrică, în cazul în care accesoriul se blochează. Fiţi pregătiţi pentru momente de reacţie puternice care generează recul. Accesoriul se blochează dacă scula electrică este sprasolicitată sau este înclinată greşit în piesa de lucru. Descrierea produsului şi a performanțelor sale Citiţi toate indicaţiile şi instrucţiunile de siguranţă. Nerespectarea instrucţiunilor şi indicaţiilor de siguranţă poate provoca electrocutare, incendiu şi/sau răniri grave. Ţineţi seama de ilustraţiile din partea anterioară a instrucţiunilor de folosire. Utilizarea conform destinaţiei Scula electrică este destinată înşurubării şi deşurubării de şuruburi, precum şi găuririi în lemn, metal, ceramică şi material plastic. GSB este destinată în mod suplimentar găuririi cu percuţie în cărămidă, zidărie şi piatră. Componentele ilustrate Numerotarea elementelor componente se referă la schiţa sculei electrice de pe pagina grafică. (1) Sistem de prindere a accesoriilor (2) Mandrină rapidă (3) Inel de reglare pentru preselectarea cuplului de strângere (4) Selector mod de funcţionare (GSB) (5) Comutator de selectare a treptelor de turaţie (6) Clemă de prindere la centură (7) Acumulator

(8) Tastă de deblocare a acumulatorului

(9) Lampă de lucru (LED) (10) Comutator de schimbare a direcţiei de rotaţie (11) Comutator de pornire/oprire (12) Suport pentru biţi

1 609 92A 5C8 | (12.07.2019) Bosch Power ToolsRomână | 145 (13) Mâner (suprafaţă izolată de prindere) (14) Indicator al stării de încărcare a acumulatorului

(15) Tastă pentru indicatorul stării de încărcare

Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteţi găsi accesoriile complete în programul nostru de accesorii. Date tehnice Maşină de găurit şi înşurubat cu acumulator Maşină de înşurubat şi găurit cu percuţie cu acumulator

GSR 18V-55 GSB 18V-55

Număr de identificare 3 601 JH5 2.. 3 601 JH5 3.. Tensiune nominală V= 18 18 Turaţie de funcţionare în gol

– Treapta 1 de viteză rot/min 0–460 0–460 – Treapta a 2-a de viteză rot/min 0–1 800 0–1 800 Număr de percuţii

– 0–27 000 Cuplu maxim de strângere, înşurubare dură/ moale

kg 1,4–2,4 1,4–2,5 Temperatură ambiantă admisă – în timpul încărcării °C 0 ... +35 0 ... +35 – în timpul funcţionării

şi în timpul depozitării °C -20 ... +50 -20 ... +50 acumulatori recomandaţi GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... încărcătoare recomandate GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... A) în funcţie de acumulatorul folosit B) putere mai redusă la temperaturi <0°C Informaţie privind zgomotul/vibraţiile

GSR 18V-55 GSB 18V-55

Valorile zgomotului emis au fost determinate conform EN62841-2-1. Nivelul de zgomot evaluat A al sculei electrice este în mod normal Nivel de presiune sonoră Nivel de putere sonoră Incertitudinea K Poartă căşti antifonice! dB(A) dB(A)

Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudineaK au fost determinate conform EN62841-2-1. Găurire în metal:

Găurire cu percuţie în beton:

1,5 Nivelul vibraţiilor şi nivelul zgomotelor emise specificate în prezentele instrucţiuni au fost măsurate conform unei proceduri de măsurare standardizate şi pot fi utilizate la compararea diferitelor scule electrice. Acestea pot fi folosite şi pentru evaluarea provizorie a vibraţiilor şi zgomotului emis. Nivelul specificat al vibraţiilor şi al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreţinere satisfăcătoare, nivelul vibraţiilor şi nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibraţiile şi zgomotul de-a lungul întregului interval de lucru. Pentru o evaluare exactă a vibraţiilor şi a zgomotului ar trebui luate în calcul şi intervalele de timp în care scula electrică este deconectată sau funcţionează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: întreţinerea sculei electrice şi a accesoriilor, menţinerea căldurii mâinilor, organizarea proceselor de muncă. Montare u Înaintea oricăror intervenţii asupra sculei electrice (de ex. întreţinere, schimbarea accesoriilor, etc.) cât şi în timpul transportului şi depozitării acesteia extrageţi acumulatorul din scula electrică. În cazul acţionării involuntare a întrerupătorului pornit/oprit există pericol de rănire. Încărcarea acumulatorului u Folosiţi numai încărcătoarele menţionate în datele tehnice. Numai aceste încărcătoare sunt adaptate la acumulatorul cu tehnologie litiu‑ion montat în scula dumneavoastră electrică. Notă: Acumulatorul este parţial încărcat la livrare. Pentru a asigura funcţionarea la capacitatea nominală a acumulatorului, înainte de prima utilizare, încărcaţi complet acumulatorul în încărcător. Acumulatorul litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viaţă utilă. Întreruperea procesului de încărcare nu afectează acumulatorul. Acumulatorul Li-Ion este protejat împotriva descărcării profunde prin "Electronic Cell Protection (ECP)". Când acumulatorul s‑a descărcat, scula electrică este deconectată printr‑un circuit de protecţie: dispozitivul de lucru nu se mai mişcă. Respectaţi instrucţiunile privind eliminarea. Extragerea acumulatorului Acumulatorul (7) este prevăzut cu două trepte de blocare, care au rolul de a preveni căderea acumulatorului din scula electrică în cazul apăsării involuntare a tastei de deblocare a acumulatorului (8). Cât timp acumulatorul este introdus în scula electrică, acesta este fixat în poziţie prin forţa elastică a unui arc. Pentru extragerea acumulatorului (7), apasă tasta de deblocare (8) şi extrage acumulatorul din scula electrică. Nu forţa. Indicatorul stării de încărcare a acumulatorului LED-urile verzi ale indicatorului stării de încărcare a acumulatorului(14) indică starea de încărcare a acumulatorului (7). Din considerente legate de siguranţă, verificarea stării de încărcare este posibilă numai cu scula electrică oprită. Pentru indicarea stării de încărcare, apasă tasta pentru indicatorul stării de încărcare (15). Acest lucru este posibil şi când acumulatorul este scos din scula electrică. Dacă, după apăsarea tastei pentru indicatorul stării de încărcare (15) nu se aprinde niciun LED, înseamnă că acumulatorul este defect şi trebuie înlocuit. Tip de acumulator GBA 18V... (consultă imaginea D1) LED-uri Capacitate Aprindere continuă de 3 ori cu iluminare de culoare verde 60−100 % Aprindere continuă de 2 ori cu iluminare de culoare verde 30−60 % Aprindere continuă o dată cu iluminare de culoare verde 5−30 % Aprindere intermitentă de 3 ori cu iluminare de culoare verde 0−5 % Tip de acumulator ProCORE18V... (consultă imaginea D2) LED-uri Capacitate Aprindere continuă de 5 ori cu iluminare de culoare verde 80−100 % Aprindere continuă de 4 ori cu iluminare de culoare verde 60−80 % Aprindere continuă de 3 ori cu iluminare de culoare verde 40−60 % Aprindere continuă de 2 ori cu iluminare de culoare verde 20−40 % Aprindere continuă o dată cu iluminare de culoare verde 5−20 % 1 609 92A 5C8 | (12.07.2019) Bosch Power ToolsRomână | 147 LED-uri Capacitate Aprindere intermitentă o dată cu iluminare de culoare verde 0−5 % Înlocuirea accesoriului (consultă imaginea A) u Înaintea oricăror intervenţii asupra sculei electrice (de ex. întreţinere, schimbarea accesoriilor, etc.) cât şi în timpul transportului şi depozitării acesteia extrageţi acumulatorul din scula electrică. În cazul acţionării involuntare a întrerupătorului pornit/oprit există pericol de rănire. Atunci când comutatorul de pornire/oprire (11) nu este apăsat, arborele portburghiu este blocat. Aceasta face posibilă schimbarea rapidă, confortabilă şi simplă a accesoriului din mandrină. Deschideţi mandrina rapidă (2) răsucind-o în direcţia de rotaţie ➊ până când scula poate fi montată. Introduceţi un accesoriu. Rotiţi manual şi cu forţă manşonul mandrinei rapide (2) în direcţia de rotaţie ➋. Astfel, mandrina se va bloca automat. Instalaţie de aspirare a prafului/aşchiilor Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale şi metal pot fi dăunătoare sănătăţii. Atingerea sau inspirarea acestor pulberi poate provoca reacţii alergice şi/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere. Anumite pulberi cum sunt pulberea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales îm combinaţie cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanţe de protecţie a lemnului). Materialele care conţin azbest nu pot fi prelucrate decât de către specialişti. – Asiguraţi buna ventilaţie a locului de muncă. – Este recomandabil să se utilizeze o mască de protecţie a respiraţiei având clasa de filtrare P2. Respectaţi prescripţiile din ţara dumneavoastră referitoare la materialele de prelucrat. u Evitaţi acumulările de praf la locul de muncă. Pulberile se pot aprinde cu uşurinţă. Funcţionare Punere în funcţiune Introducerea acumulatorului Notă: Folosirea unor acumulatori care nu sunt adecvaţi sculei dumneavoastră electrice poate duce la deranjamente funcţionale sau defectarea acesteia. Împingeţi din faţă acumulatorul încărcat (7) în soclul sculei electrice, până când acumulatorul este fixat în siguranţă în interiorul acesteia. Reglarea direcţiei de rotaţie (consultaţi imaginea B) Cu ajutorul comutatorului de schimbare a direcţiei de rotaţie (10) puteţi schimba direcţia de rotaţie a sculei electrice. Atunci când comutatorul de pornire/oprire (11) este apăsat, acest lucru nu mai este însă posibil. Funcţionare spre dreapta: Pentru găurire şi înşurubarea de şuruburi, împingeţi comutatorul de schimbare a direcţiei de rotaţie (10) spre stânga, până la opritor. Funcţionare spre stânga: Pentru slăbirea, respectiv deşurubarea şuruburilor şi piuliţelor, apăsaţi spre dreapta comutatorul de schimbare a direcţiei de rotaţie (10), până la opritor. Setarea modului de funcţionare Găurire GSR Poziţionează inelul de reglare pentru preselectarea cuplului de strângere (3) în dreptul simbolului „Găurire”. GSB Poziţionează selectorul modului de funcţionare (4) în dreptul simbolului „Găurire”. Înşurubare GSR Reglează cuplul de strângere dorit cu ajutorul inelului de reglare pentru preselectarea cuplului de strângere (3). GSB Poziţionează selectorul modului de funcţionare (4) în dreptul simbolului „Înşurubare”. Găurire cu percuţie (GSB) Poziţionează selectorul modului de funcţionare (4) în dreptul simbolului „Găurire cu percuţie”. Pornirea/oprirea Pentru punerea în funcţiune a sculei electrice, apăsaţi şi menţineţi apăsat comutatorul de pornire/oprire (11). Lampa cu LED-uri (9) se aprinde atunci când comutatorul de pornire/oprire (11) este apăsat uşor sau complet şi permite iluminarea zonei de lucru în condiţii de luminozitate nefavorabilă. Pentru oprirea sculei electrice, eliberaţi comutatorul de pornire/oprire (11). Reglarea turaţiei Puteţi regla fără trepte turaţia sculei electrice pornite exercitând o apăsare mai puternică sau mai uşoară a comutatorului de pornire/oprire (11). O apăsare uşoară a comutatorului de pornire/oprire (11) determină o turaţie mai scăzută. Turaţia creşte odată cu creşterea forţei de apăsare. Preselectarea cuplului de strângere (valabil pentru modul de înşurubare) Cu ajutorul inelului de reglare pentru preselectarea cuplului de strângere (3), poţi preselecta cuplul de strângere necesar în 20 de trepte. Accesoriul se opreşte imediat ce este atins cuplul de strângere reglat. Bosch Power Tools 1 609 92A 5C8 | (12.07.2019)148 | Română Selectarea mecanică a treptelor de turaţie u Acţionaţi comutatorul de selectare a treptelor de turaţie (5) numai cu scula electrică oprită. Treapta 1 de viteză: Domeniu de turaţii scăzute; pentru executarea de găuri cu diametre mari sau pentru înşurubare. Treapta 2 de viteză: Domeniu de turaţii înalte; pentru executarea de găuri cu diametre mici. u Împingeţi întotdeauna până la opritor comutatorul de selectare a treptelor de turaţie. În caz contrar, scula electrică se poate deteriora. Protecţie la suprasarcină în funcţie de temperatură Dacă este utilizată conform destinaţiei, scula electrică nu poate fi suprasolicitată. În cazul unei solicitări prea puternice sau în cazul depăşirii domeniului temperaturilor de lucru admis, turaţia este redusă. Scula electrică va funcţiona din nou la turaţie maximă numai după atingerea temperaturii de funcţionare admise. Dispozitivul de blocare complet automată a axului (Auto- Lock) Atunci când comutatorul de pornire/oprire (11) nu este apăsat, arborele portburghiu şi, în consecinţă, şi sistemul de prindere a accesoriilor sunt blocate. Aceasta face posibilă înşurubarea şuruburilor chiar atunci când acumulatorul este descărcat respectiv folosirea sculei electrice drept şurubelniţă manuală. Instrucţiuni de lucru u Amplasaţi scula electrică pe şurub numai în stare oprită. În caz contrar, accesoriile aflate în rotaţie pot aluneca. Înainte de înşurubarea de şuruburi mai mari, mai lungi, în materiale dure, trebuie să executaţi o gaură prealabilă cu acelaşi diametru ca cel am miezul filetului, cu o adâncime de aproximativ 2/3 din lungimea şurubului. Pentru extragerea capului de şurubelniţă sau a suportului universal pentru capete de şurubelniţă se poate folosi o sculă ajutătoare. Clemă de prindere la centură Cu clema de prindere la centură (6) puteţi prinde scula electrică, de exemplu, de o centură. Astfel veţi avea ambele mâini libere, iar scula electrică vă va fi întotdeauna la îndemână. Întreţinere şi service Întreţinere şi curăţare u Înaintea oricăror intervenţii asupra sculei electrice (de ex. întreţinere, schimbarea accesoriilor, etc.) cât şi în timpul transportului şi depozitării acesteia extrageţi acumulatorul din scula electrică. În cazul acţionării involuntare a întrerupătorului pornit/oprit există pericol de rănire. u Pentru a putea lucra bine şi sigur, menţineţi curate scula electrică şi fantele de aerisire ale acesteia. Serviciu de asistenţă tehnică post-vânzări şi consultanţă clienţi Serviciul nostru de asistenţă tehnică răspunde întrebărilor tale atât în ceea ce priveşte întreţinerea şi repararea produsului tău, cât şi referitor la piesele de schimb. Pentru desenele descompuse şi informaţii privind piesele de schimb, poţi de asemenea să accesezi: www.bosch-pt.com Echipa de consultanţă Bosch îţi stă cu plăcere la dispoziţie pentru a te ajuta în chestiuni legate de produsele noastre şi accesoriile acestora. În caz de reclamaţii şi comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10cifre, indicat pe plăcuţa cu date tehnice a produsului. România Robert Bosch SRL

Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti Tel.: +40 21 405 7541 Fax: +40 21 233 1313 E-Mail: BoschServiceCenter@ro.bosch.com www.bosch-pt.ro Moldova RIALTO-STUDIO S.R.L. Piata Cantemir 1, etajul 3, Centrul comercial TOPAZ 2069 Chisinau Tel.: + 373 22 840050/840054 Fax: + 373 22 840049 Email: info@rialto.md Transport Acumulatorii Li-Ion integraţi respectă cerinţele legislaţiei privind transportul mărfurilor periculoase. Acumulatorii pot fi transportaţi rutier fără restricţii de către utilizator. În cazul transportului de către terţi (de exemplu: transport aerian sau prin firmă de expediţii) trebuie respectate cerinţe speciale privind ambalarea şi marcarea. În această situaţie, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase. Expediaţi acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiţi cu bandă de lipit contactele deschise şi ambalaţi astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectaţi eventualele norme naţionale suplimentare. Eliminare Sculele electrice, acumulatorii, accesoriile şi ambalajele trebuie direcţionate către o staţie de revalorificare ecologică. Nu aruncaţi sculele electrice şi acumulatorii/ bateriile în gunoiul menajer! 1 609 92A 5C8 | (12.07.2019) Bosch Power ToolsБългарски | 149 Numai pentru ţărileUE: Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz şi, conform Directivei Europene 2006/66/CE, acumulatorii/bateriile defecte sau consumate trebuie colectate separat şi direcţionate către o staţie de reciclare ecologică. Acumulatori/baterii: Li-Ion: Vă rugăm să respectaţi indicaţiile de la paragraful Transport (vezi „Transport“, Pagina148).

Declaraţie de conformitate UE Declarăm pe proprie răspundere că produsele menţionate corespund tutu- ror dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în ce- le ce urmează şi sunt în conformitate cu următoarele standarde. Documentaţie tehnică la: * Maşină de găurit şi înşurubat cu acumu- lator Maşină de înşurubat şi găurit cu percuţie cu acumulator Număr de identifi- care

Бұл литий-иондық аккумуляторлар қауіпті тауарларға қойылатын талаптарға сай болуы керек. Пайдаланушы аккумуляторларды көшеде қосымша құжаттарсыз тасымалдай алады. Үшінші тұлғалар (мысалы, әуе көлігі немесе жіберу) орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жүктерді тасымалдау маманымен хабарласу керек. Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша ұлттық ережелерді сақтаңыз. Кәдеге жарату Электр құралдарды, аккумуляторларды, керек-жарақтарды және орау материалдарын экологиялық тұрғыдан дұрыс утилизациялауға тапсыру керек. Электр құралдарды және аккумуляторларды/ батареяларды үй қоқысына тастамаңыз! Тек қана ЕО елдері үшін: Еуропа 2012/19/EU ережесі бойынша жарамсыз электр құралдары және Еуропа 2006/66/EC ережесі бойынша зақымдалған немесе ескі аккумулятор/батареялар бөлек жиналып кәдеге жаратылуы қажет. Аккумуляторлар/батареялар: Литий-иондық: Тасымалдау бөліміндегі нұсқауларды орындаңыз (қараңыз „Тасымалдау“, Бет153). Bosch Power Tools 1 609 92A 5PX | (16.03.2020)154 | Română Română Instrucţiuni de siguranţă Instrucţiuni generale de siguranţă pentru scule electrice AVERTIS- MENT Citiţi toate avertizările, instrucţiunile, ilustraţiile şi specificaţiile puse la dispoziţie împreună cu această sculă electrică. Nerespectarea instrucţiunilor menţionate mai jos poate duce la electrocutare, incendiu şi/sau vătămări corporale grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul "sculă electrică" folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) sau la sculele electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă u Menţineţi‑vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. u Nu lucraţi cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. u Nu permiteţi accesul copiilor şi al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenţia puteţi pierde controlul. Siguranţă electrică u Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificaţi niciodată ştecherul. Nu folosiţi fişe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate şi prizele corespunzătoare diminuează riscul de electrocutare. u Evitaţi contactul corporal cu suprafeţe împământate sau legate la masă ca ţevi, instalaţii de încălzire, plite şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă. u Feriţi sculele electrice de ploaie sau umezeală. Pătrunderea apei într‑o sculă electrică măreşte riscul de electrocutare. u Nu schimbaţi destinaţia cablului. Nu folosiţi niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ştecherul afară din priză. Feriţi cablul de căldură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. u Atunci când lucraţi cu o sculă electrică în aer liber, folosiţi numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. u Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiţi o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare. Siguranţa persoanelor u Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizării sculelor electrice poate duce la răniri grave. u Purtaţi echipament personal de protecţie. Purtaţi întoteauna ochelari de protecţie. Purtarea echipamentului personal de protecţie, ca masca pentru praf, încălţăminte de siguranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. u Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi‑vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. u Înainte de pornirea sculei electrice îndepărtaţi cleştii de reglare sau cheile fixe din aceasta. O cheie sau un cleşte ataşat la o componentă rotativă a sculei electrice poate provoca răniri. u Nu vă întindeţi pentru a lucra cu scula electrică. Menţineţi-vă întotdeauna stabilitatea şi echilibrul. Astfel veţi putea controla mai bine scula electrică în situaţii neaşteptate. u Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcăminte largă sau podoabe. Feriţi părul şi îmbrăcămintea de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mişcare. u Dacă pot fi montate echipamente de aspirare şi colectare a prafului, asiguraţi‑vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. u Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave. Utilizarea şi manevrarea atentă a sculelor electrice u Nu suprasolicitaţi scula electrică. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere indicat. u Nu folosiţi scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. 1 609 92A 5PX | (16.03.2020) Bosch Power ToolsRomână | 155 u Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice. u Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor şi nu lăsaţi să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experienţă. u Întreţineţi sculele electrice şi accesoriile acestora. Verificaţi alinierea corespunzătoare, controlaţi dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcţionarea sculei electrice. Înainte de utilizare daţi la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreţinerea necorespunzătoare a sculelor electrice. u Menţineţi bine dispozitivele de tăiere bine ascuţite şi curate. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. u Folosiţi scula electrică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni, ţinând cont de condiţiile de lucru şi de activitatea care trebuie desfăşurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situaţii periculoase. u Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate. Manevrarea şi utilizarea atentă a sculelor electrice cu acumulator u Încărcaţi acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu. u Folosiţi numai acumulatori special destinaţi sculelor electrice respective. Utilizarea altor acumulatori poate duce la răniri şi pericol de incendiu. u Feriţi acumulatorii nefolosiţi de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu. u În cazul utilizării greşite, se poate scurge lichid din acumulator; evitaţi contactul cu acesta. În cazul contactului accidental cu acesta, clătiţi cu apă zona afectată. În cazul contactului lichidului cu ochii, consultaţi de asemenea un medic. Lichidul scurs din acumulator poate produce iritaţii ale pielii sau arsuri. u Nu folosiţi un acumulator sau o sculă electrică cu acumulator deteriorat sau modificat. Acumulatorii deterioraţi sau modificaţi pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale. u Nu expuneţi acumulatorul sau scula electrică la foc sau temperaturi excesive. Expunerea la temperaturi mai mari de 130°C poate duce la explozii. u Respectaţi toate instrucţiunile de încărcare şi nu reîncărcaţi acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucţiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea acumulatorului şi mări riscul de incendiu. Întreţinere u Încredinţaţi scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându‑se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa sculei electrice. u Nu întreţineţi niciodată acumulatori deterioraţi. Întreţinerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizaţi de acesta. Instrucțiuni de siguranță pentru șurubelnițe u Ţineţi scula electrică de mânerele izolate atunci când executaţi lucrări la care elementul de fixare poate nimeri conductori electrici ascunşi. Contactul elementului de fixare cu un conductor "sub tensiune" poate pune sub tensiune componentele metalice ale sculei electrice şi provoca electrocutarea operatorului. u Folosiţi detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresaţi‑vă în acest scop regiei locale furnizoare de utilităţi. Contactul cu conductorii electrici poate duce la incendiu şi electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Străpungerea unei conducte de apă provoacă pagube materiale. u Țineți ferm scula electrică. La strângerea și slăbirea șuruburilor pot apărea pentru scurt timp momente de reacție puternice. u Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într‑o menghină este ţinută mai sigur decât cu mâna dumneavoastră. u Înainte de a pune jos scula electrică aşteptaţi ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăţa şi duce la pierderea controlului asupra sculei electrice. u În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiţi bine încăperea şi solicitaţi asistenţă medicală dacă starea dumneavoastră de sănătate se înrăutăţeşte. Vaporii pot irita căile respiratorii. u Nu deschideţi acumulatorul. Există pericol de scurtcircuit. Bosch Power Tools 1 609 92A 5PX | (16.03.2020)156 | Română u În urma contactului cu obiecte ascuţite ca de exemplu cuie sau şurubelniţe sau prin acţiunea unor forţe exterioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia acumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească. u Utilizaţi acumulatorul numai pentru produsele oferite de acelaşi producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase. Feriţi acumulatorul de căldură, de asemenea, de exemplu, de radiaţii solare continue, foc, murdărie, apă şi umezeală. În caz contrar, există pericolul de explozie şi scurtcircuit. Pentru informaţii privind modulul Bluetooth

Low Energy Module GCY30-4, citiţi instrucţiunile de utilizare aferente. u Atenţie! În cazul utilizării sculei electrice cu Bluetooth

se pot produce deranjamente ale altor echipamente şi instalaţii, avioane şi aparate medicale (de exemplu stimulatoare cardiace, aparate auditive). Bluetooth se pot produce deranjamente ale altor echipamente şi instalaţii, avioane şi aparate medicale (de exemplu stimulatoare cardiace, aparate auditive. De asemenea, nu poate fi complet exclusă afectarea oamenilor şi animalelor din imediata vecinătate. Nu utilizaţi scula electrică cu Bluetooth

în apropierea aparatelor medicale, staţiilor de benzină, instalaţiilor chimice, sectoarelor cu pericol de explozie şi în zonele de detonare. Nu folosiţi în avioane scula electrică cu Bluetooth

. Evitaţi folosirea mai îndelungată în imediata apropiere a corpului. Marca şi sigla (logo) Bluetooth

sunt mărci înregistrate şi proprietatea Bluetooth SIG, Inc. Utilizarea acestei mărci/ sigle de către Robert Bosch Power Tools GmbH se efectuează sub licenţă. Descrierea produsului şi a performanțelor sale Citiţi toate indicaţiile şi instrucţiunile de siguranţă. Nerespectarea instrucţiunilor şi indicaţiilor de siguranţă poate provoca electrocutare, incendiu şi/sau răniri grave. Ţineţi seama de ilustraţiile din partea anterioară a instrucţiunilor de folosire. Utilizare conform destinaţiei Scula electrică este destinată înşurubării şi desfiletării de şuruburi, precum şi strângerii şi desfiletării de piuliţe din domeniile respective ale dimensiunilor specificate. Componentele ilustrate Numerotarea elementelor componente se referă la schiţa sculei electrice de pe pagina grafică. (1) Sistem de prindere a accesoriilor (2) Manşon de blocare (3) Curea de transport

(4) Capac Bluetooth® Low Energy Module 30-4 (5) Clemă de prindere la centură

(7) Tastă de deblocare a acumulatorului

(8) Tastă pentru preselectarea electronică a turaţiei (9) Lampă (10) Tastă pentru lampă (11) Indicator de turaţie (12) Comutator de schimbare a direcţiei de rotaţie (13) Comutator de pornire/oprire (14) Mâner (suprafaţă izolată de prindere) (15) Bit de şurubelniţă cu dispozitiv de blocare cu bilă

(16) Suport universal pentru biţi

(17) Bit de şurubelniţă

Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteţi găsi accesoriile complete în programul nostru de accesorii. Date tehnice Maşină de înşurubat cu impact cu acumulator GDR 18V-200 C GDX 18V-200 C GDS 18V-200 C Număr de identificare 3 601 JG4 1.. 3 601 JG4 2.. 3 601 JG4 3.. Tensiune nominală V= 18 18 18 Turaţie de funcţionare în gol

m 30 30 30 Gama de frecvenţe utilizată MHz 2402 – 2480 2402 – 2480 2402 – 2480 Putere de ieşire mW < 1 < 1 < 1 Temperatură ambiantă recomandată în timpul încărcării °C 0... +35 0... +35 0... +35 temperatură ambiantă admisă în timpul funcţionării

şi în timpul depozitării °C –20... +50 –20... +50 –20... +50 Acumulatori recomandaţi GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... Încărcătoare recomandate GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... A) în funcţie de acumulatorul folosit B) Terminalele mobile trebuie să fie compatibile cu dispozitivele Bluetooth® Low Energy (versiunea 4.1) şi trebuie să accepte Generic Access Profile (GAP). C) Raza de acoperire poate varia puternic, în funcţie de condiţiile exterioare, inclusiv în funcţie de receptorul utilizat. În spaţii închise şi din cauza barierelor metalice (de ex. pereţi, rafturi, valize etc.) raza de acoperire Bluetooth poate fi considerabil mai mică. D) putere mai redusă la temperaturi <0°C Informaţii privind zgomotul/vibraţiile Valorile zgomotului emis au fost determinate conform EN62841-2-2. Nivelul de zgomot evaluat A al sculei electrice este în mod normal: nivel presiune sonoră 98,5dB(A); nivel de emisii sonore 109,5dB(A). Incertitudinea K=3dB. Purtaţi căşti antifonice! Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN62841-2-2: Strângerea de şuruburi şi piuliţe, dimensiuni maxime admise: GDR 18V-200 C: a

Nivelul vibraţiilor şi nivelul zgomotelor emise specificate în prezentele instrucţiuni au fost măsurate conform unei proceduri de măsurare standardizate şi pot fi utilizate la compararea diferitelor scule electrice. Acestea pot fi folosite şi pentru evaluarea provizorie a vibraţiilor şi zgomotului emis. Nivelul specificat al vibraţiilor şi al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreţinere satisfăcătoare, nivelul vibraţiilor şi nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibraţiile şi zgomotul de-a lungul întregului interval de lucru. Pentru o evaluare exactă a vibraţiilor şi a zgomotului ar trebui luate în calcul şi intervalele de timp în care scula electrică este deconectată sau funcţionează, dar nu este folosită Bosch Power Tools 1 609 92A 5PX | (16.03.2020)158 | Română efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: întreţinerea sculei electrice şi a accesoriilor, menţinerea căldurii mâinilor, organizarea proceselor de muncă. Montare u Înaintea oricăror intervenţii asupra sculei electrice (de ex. întreţinere, schimbarea accesoriilor, etc.) cât şi în timpul transportului şi depozitării acesteia extrageţi acumulatorul din scula electrică. În cazul acţionării involuntare a întrerupătorului pornit/oprit există pericol de rănire. Încărcarea acumulatorului u Folosiţi numai încărcătoarele specificate în datele tehnice. Numai aceste încărcătoare sunt adaptate la acumulatorul cu tehnologie litiu‑ion montat la scula dumneavoastră electrică. Notă: Acumulatorul este parţial încărcat la livrare. Pentru a asigura funcţionarea la capacitatea nominală a acumulatorului, înainte de prima utilizare, încărcaţi complet acumulatorul în încărcător. Acumulatorul litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viaţă utilă. Întreruperea procesului de încărcare nu afectează acumulatorul. Acumulatorul Li-Ion este protejat împotriva descărcării profunde prin "Electronic Cell Protection (ECP)". Când acumulatorul s‑a descărcat, scula electrică este deconectată printr‑un circuit de protecţie: dispozitivul de lucru nu se mai mişcă. u După deconectarea automată a sculei electrice nu mai apăsaţi pe întrerupătorul Pornit/Oprit. Acumulatorul s‑ar putea deteriora. Respectaţi instrucţiunile privind eliminarea. Extragerea acumulatorului Acumulatorul (6) este prevăzut cu două trepte de blocare, care au rolul de a preveni căderea acumulatorului din scula electrică în cazul apăsării involuntare a tastei de deblocare a acumulatorului (7). Cât timp acumulatorul este introdus în scula electrică, acesta este fixat în poziţie prin forţa elastică a unui arc. Pentru extragerea acumulatorului (6), apasă tasta de deblocare (7) şi extrage acumulatorul din scula electrică. Nu forţa. Indicatorul stării de încărcare a acumulatorului LED-urile verzi ale indicatorului stării de încărcare a acumulatorului indică starea de încărcare a acumulatorului. Din considerente legate de siguranţă, verificarea stării de încărcare este posibilă numai cu scula electrică oprită. Pentru indicarea stării de încărcare, apasă tasta sau . Acest lucru este posibil şi când acumulatorul nu este montat pe scula electrică. Dacă, după apăsarea tastei pentru indicarea stării de încărcare, nu se aprinde niciun LED, înseamnă că acumulatorul este defect şi trebuie înlocuit. Observaţie: Nivelul de încărcare a acumulatorului este afişat la interfaţa pentru utilizator . Observaţie: Nivelul de încărcare a acumulatorului este afişat la interfaţa pentru utilizator Indicatoare de stare. Tip de acumulator GBA 18V... LED-uri Capacitate Aprindere continuă de 3 ori cu iluminare de culoare verde 60−100% Aprindere continuă de 2 ori cu iluminare de culoare verde 30−60% Aprindere continuă o dată cu iluminare de culoare verde 5−30% Aprindere intermitentă o dată cu iluminare de culoare verde 0−5% Tip de acumulator ProCORE18V... LED-uri Capacitate Aprindere continuă de 5 ori cu iluminare de culoare verde 80−100 % Aprindere continuă de 4 ori cu iluminare de culoare verde 60−80 % Aprindere continuă de 3 ori cu iluminare de culoare verde 40−60 % Aprindere continuă de 2 ori cu iluminare de culoare verde 20−40 % Aprindere continuă o dată cu iluminare de culoare verde 5−20 % Aprindere intermitentă o dată cu iluminare de culoare verde 0−5 % Înlocuirea accesoriului u Înaintea oricăror intervenţii asupra sculei electrice (de ex. întreţinere, schimbarea accesoriilor, etc.) cât şi în timpul transportului şi depozitării acesteia extrageţi acumulatorul din scula electrică. În cazul acţionării involuntare a întrerupătorului pornit/oprit există pericol de rănire. u Curăţaţi regulat fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului atrage praf în carcasă, iar acumularea excesivă de pulberi metalice poate provoca pericole electrice. 1 609 92A 5PX | (16.03.2020) Bosch Power ToolsRomână | 159 Montarea accesoriului: GDR/GDX 18V-200 C (consultaţi imaginea A – B) Trageţi spre înainte manşonul de blocare (2), împingeţi accesoriul până la opritor în sistemul de prindere a accesoriilor (1) şi eliberaţi din nou manşonul de blocare (2) pentru a fixa accesoriul. Puteţi monta biţii de şurubelniţă rezistenţi la impact (17) cu ajutorul unui suport universal pentru biţi de şurubelniţă cu dispozitiv de blocare cu bilă (16). Montarea accesoriului: GDX/GDS 18V-200 C (consultaţi imaginea B – C) u Atunci când montaţi accesoriul, aveţi grijă ca acesta să fie fixat în condiţii de siguranţă în sistemul de prindere a accesoriilor. În cazul în care accesoriul nu este fixat în condiţii de siguranţă în sistemului de prindere a accesoriilor, acesta se poate desprinde în timpul procesului de înşurubare. Împingeţi accesoriul (18) pe tija pătrată a sistemului de prindere a accesoriilor (1). Prin natura sistemului, accesoriul (18) este fixat cu un oarecare joc în sistemul de prindere a accesoriilor (1); aceasta nu influenţează în niciun fel funcţionarea/siguranţa. Anumite accesorii (de exemplu, biţii dubli) nu pot fi fixate în condiţii de siguranţă în sistemul de prindere a accesoriilor. Extragerea accesoriului Trageţi spre înainte manşonul de blocare (2) şi extrageţi accesoriul. Funcţionare Mod de funcţionare Sistemul de prindere a accesoriilor (1) împreună cu accesoriul sunt antrenate de un electromotor prin intermediul angrenajului şi al mecanismului de percuţie. Procesul de lucru este alcătuit din două etape: înşurubare şi strângere (mecanism de percuţie în acţiune). Mecanismul de percuţie intră în acţiune imediat ce îmbinarea prin şuruburi se blochează, solicitând astfel motorul. Mecanismul de percuţie transformă puterea motorului în percuţii rotative uniforme. La slăbirea şuruburilor sau piuliţelor, acest proces se desfăşoară în sens invers. Punere în funcţiune Montarea acumulatorului u Utilizaţi numai acumulatori litiu-ion Bosch originali care au aceeaşi tensiune ca cea specificată pe plăcuţa cu date tehnice a sculei dumneavoastră electrice. Utilizarea de alţi acumulatori poate duce la răniri şi pericol de incendiu. Aşezaţi pe mijloc comutatorul de schimbare a direcţiei de rotaţie (12) pentru a preveni pornirea accidentală. Introduceţi acumulatorul încărcat (6) în mâner până când acesta se fixează perceptibil şi este coplanar cu mânerul. Reglarea direcţiei de rotaţie (consultaţi imaginea D) Cu ajutorul comutatorului de schimbare a direcţiei de rotaţie (12) puteţi schimba direcţia de rotaţie a sculei electrice. Atunci când comutatorul de pornire/oprire (13) este apăsat, acest lucru nu mai este însă posibil. Funcţionare spre dreapta: Pentru înşurubarea de şuruburi şi strângerea piuliţelor împingeţi spre stânga comutatorul de schimbare a direcţiei de rotaţie (12), până la opritor. Funcţionare spre stânga: Pentru slăbirea, respectiv deşurubarea şuruburilor şi piuliţelor, apăsaţi spre dreapta comutatorul de schimbare a direcţiei de rotaţie (12), până la opritor. Pornire/Oprire Pentru punerea în funcţiune a sculei electrice, apăsaţi şi menţineţi apăsat comutatorul de pornire/oprire (13). Pentru oprirea sculei electrice, eliberaţi comutatorul de pornire/oprire (13). Preselectarea turaţiei/numărului de percuţii Cu ajutorul tastei (8) puteţi preselecta în 3 trepte turaţia/ numărul de percuţii. Apăsaţi în mod repetat tasta (8) până când reglajul dorit este semnalizat de indicatorul de turaţie (11). Reglajul selectat va fi memorat. Turaţia necesară/Numărul de percuţii necesar depinde de material şi de condiţiile de lucru, putându‑se determina printr‑o probă practică. Reglarea turaţiei Puteţi regla fără trepte turaţia sculei electrice pornite exercitând o apăsare mai puternică sau mai uşoară a comutatorului de pornire/oprire (13). O apăsare uşoară a comutatorului de pornire/oprire (13) determină o turaţie mai scăzută. Turaţia creşte odată cu creşterea forţei de apăsare. Conectarea/deconectarea lămpii „PowerLight” Pentru punerea în funcţiune a lămpii, (9) apăsaţi tasta (10). Pentru a deconecta lampa (9), apăsaţi din nou tasta (10). Instrucţiuni de lucru u Amplasaţi scula electrică pe piuliţă/şurub numai în stare oprită. În caz contrar, accesoriile aflate în rotaţie pot aluneca. Cuplul de strângere depinde de durata percuţiilor. Cuplul maxim de strângere atins rezultă din însumarea tuturor cuplurilor de strângere individuale, obţinute prin percuţii. Cuplul maxim de strângere este atins după o durată de 6–10 secunde a percuţiilor. După acest timp, cuplul de strângere nu mai creşte decât extrem de puţin. Durata percuţiilor trebuie determinată separat pentru fiecare cuplu de strângere necesar. Cuplul de strângere atins efectiv se va verifica întotdeauna cu o cheie dinamometrică. Înşurubări dure, elastice sau moi Dacă, în cadrul unei încercări, se măsoară cuplurile de strângere atinse într-o secvenţă de percuţii şi apoi se realizează o diagramă a acestora, se va obţine curba de variaţie a cuplurilor de strângere. Punctul maxim al curbei Bosch Power Tools 1 609 92A 5PX | (16.03.2020)160 | Română corespunde cuplului maxim de strângere care poate fi atins, iar înclinarea curbei indică în cât timp va fi atins acesta. Variaţia cuplurilor de strângere depinde de următorii factori: – Rezistenţa şuruburilor/piuliţelor – Tipul de suport (şaibă, arc-disc, garnitură) – Rezistenţa materialului care trebuie înşurubat – Condiţiile de lubrifiere ale îmbinării prin şuruburi În consecinţă, rezultă următoarele situaţii de utilizare: – Înşurubarea dură se realizează la îmbinările prin înşurubare de metal pe metal, atunci când se folosesc şaibe-suport. Cuplul maxim de strângere este atins după un timp de percuţie relativ scurt (curba caracteristică cu înclinare mare). Un timp de percuţie excesiv de lung nu face decât să pericliteze buna funcţionare a maşinii. – Înşurubarea elastică se realizează la îmbinările prin înşurubare de metal pe metal, atât în cazul utilizării inelelor de siguranţă, arcurilor-disc, prezoanelor sau şuruburilor/piuliţelor cu ajustaj conic, cât şi în cazul utilizării de prelungitoare. – Înşurubarea moale se realizează la îmbinările prin înşurubare, de exemplu, de metal pe lemn, sau în cazul utilizării ca suport a unor discuri din plumb sau cu fibre. În cazul înşurubării elastice, respectiv al înşurubării moi, cuplul maxim de strângere este mai slab decât în cazul înşurubării dure. De asemenea, este necesar un timp de percuţie considerabil mai îndelungat. Valori orientative pentru cuplurile maxime de strângere a şuruburilor Valorile sunt exprimate în Nm, calculate pe baza secţiunii transversale de strângere; utilizarea limitei de elasticitate de 90% (la un coeficient de frecare μ total =0,12). Pentru control, cuplul de strângere trebuie să fie verificat întotdeauna cu o cheie dinamometrică. Clasele de rezistenţă conform DIN 267 Şuruburi standard Şuruburi de rezistenţă superioară 3,6 4,6 5,6 4,8 6,6 5,8 6,8 6,9 8,8 10,9 12,9 M6 2,71 3,61 4,52 4,8 5,42 6,02 7,22 8,13 9,7 13,6 16,2 M8 6,57 8,7 11 11,6 13,1 14,6 17,5 19,7 23 33 39 M10 13 17,5 22 23 26 29 35 39 47 65 78 M12 22,6 30 37,6 40 45 50 60 67 80 113 135 M14 36 48 60 65 72 79 95 107 130 180 215 M16 55 73 92 98 110 122 147 165 196 275 330 Recomandări Înainte de înşurubarea de şuruburi mai mari, mai lungi, în materiale dure, trebuie să executaţi o gaură prealabilă cu acelaşi diametru ca cel am miezul filetului, cu o adâncime de aproximativ 2/3 din lungimea şurubului. Observaţie: Aveţi grijă ca în scula electrică să nu pătrundă piese metalice mici. După un timp de lucru mai îndelungat cu o turaţie redusă, trebuie să lăsaţi scula electrică să funcţioneze în gol la turaţie maximă timp de aproximativ 3 minute, pentru a se răci. Clemă de prindere la centură Cu clema de prindere la centură (5) puteţi prinde scula electrică, de exemplu, de o centură. Astfel veţi avea ambele mâini libere, iar scula electrică vă va fi întotdeauna la îndemână. Indicaţii privind manevrarea optimă a acumulatorului Protejaţi acumulatorul împotriva umezelii şi apei. Depozitaţi acumulatorul numai la temperaturi cuprinse între –20 °C şi 50°C. Nu lăsaţi acumulatorul în interiorul unui autovehicul, de exemplu, pe timpul verii. O durată de funcţionare considerabil redusă după încărcare indică faptul că acumulatorul s‑a uzat şi trebuie înlocuit. Respectaţi instrucţiunile privind eliminarea. Întreţinere şi service Întreţinere şi curăţare u Curăţaţi ocazional sistemul de prindere a accesoriilor (1) şi manşonul de blocare (2) şi gresaţi-l cu o cantitate mică de unsoare 1 600 A00 2N. u Înaintea oricăror intervenţii asupra sculei electrice (de ex. întreţinere, schimbarea accesoriilor, etc.) cât şi în timpul transportului şi depozitării acesteia extrageţi acumulatorul din scula electrică. În cazul acţionării involuntare a întrerupătorului pornit/oprit există pericol de rănire. u Pentru a putea lucra bine şi sigur, menţineţi curate scula electrică şi fantele de aerisire ale acesteia. Serviciu de asistenţă tehnică post-vânzări şi consultanţă clienţi Serviciul nostru de asistenţă tehnică răspunde întrebărilor tale atât în ceea ce priveşte întreţinerea şi repararea produsului tău, cât şi referitor la piesele de schimb. Pentru desenele descompuse şi informaţii privind piesele de schimb, poţi de asemenea să accesezi: www.bosch-pt.com Echipa de consultanţă Bosch îţi stă cu plăcere la dispoziţie pentru a te ajuta în chestiuni legate de produsele noastre şi accesoriile acestora. 1 609 92A 5PX | (16.03.2020) Bosch Power ToolsБългарски | 161 În caz de reclamaţii şi comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10cifre, indicat pe plăcuţa cu date tehnice a produsului. România Robert Bosch SRL

Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti Tel.: +40 21 405 7541 Fax: +40 21 233 1313 E-Mail: BoschServiceCenter@ro.bosch.com www.bosch-pt.ro Moldova RIALTO-STUDIO S.R.L. Piata Cantemir 1, etajul 3, Centrul comercial TOPAZ 2069 Chisinau Tel.: + 373 22 840050/840054 Fax: + 373 22 840049 Email: info@rialto.md Transport Acumulatorii Li-Ion integraţi respectă cerinţele legislaţiei privind transportul mărfurilor periculoase. Acumulatorii pot fi transportaţi rutier fără restricţii de către utilizator. În cazul transportului de către terţi (de exemplu: transport aerian sau prin firmă de expediţii) trebuie respectate cerinţe speciale privind ambalarea şi marcarea. În această situaţie, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase. Expediaţi acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiţi cu bandă de lipit contactele deschise şi ambalaţi astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectaţi eventualele norme naţionale suplimentare. Eliminare Sculele electrice, acumulatorii, accesoriile şi ambalajele trebuie direcţionate către o staţie de revalorificare ecologică. Nu aruncaţi sculele electrice şi acumulatorii/ bateriile în gunoiul menajer! Numai pentru ţărileUE: Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz şi, conform Directivei Europene 2006/66/CE, acumulatorii/bateriile defecte sau consumate trebuie colectate separat şi direcţionate către o staţie de reciclare ecologică. Acumulatori/baterii: Li-Ion: Vă rugăm să respectaţi indicaţiile de la paragraful Transport (vezi „Transport“, Pagina161).

Declaraţie de conformitate UE Declarăm pe proprie răspundere că produsele menţionate corespund tutu- ror dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în ce- le ce urmează şi sunt în conformitate cu următoarele standarde. Documentaţie tehnică la: * Maşină de înşuru- bat cu impact cu acumulator Număr de identificare
