РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GSB 18V55 Professional BOSCH
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno uputstvo za rad
sl izvima navodila
hr Originalne upute za rad

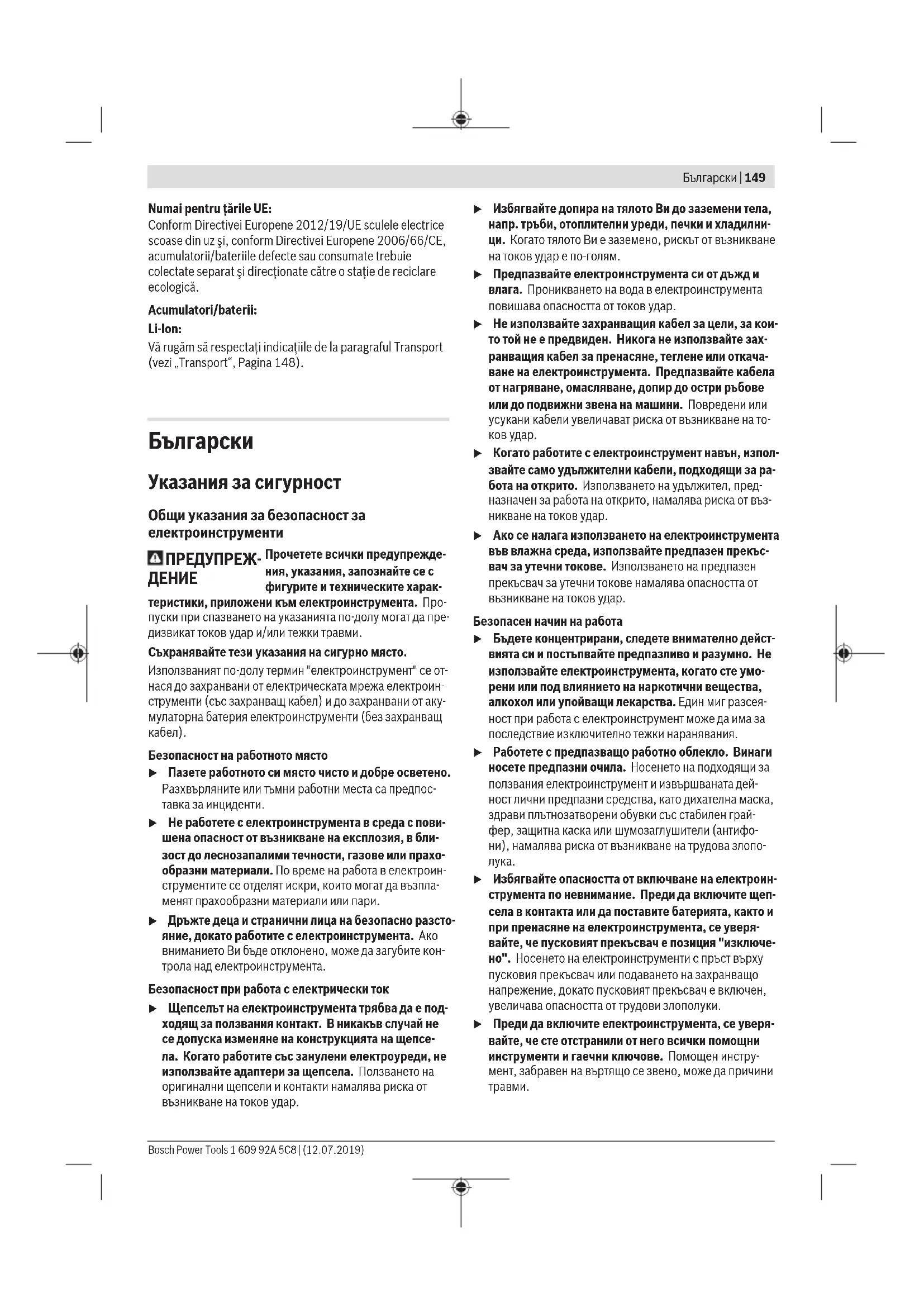

Български ...... Страница 149
Указания за сигурност
Общи указания за безопасност за електроинструменти
ПРЕДУПРЕЖ- ДЕНИЕ
Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите харак-
теристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.
Съхранявайте тези указания на сигурно място.
Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).
Безопасност на работното място
▶ Пазете работното си място чисто и добре осветено.
Разхвърляните или тъмни работни места са предпос-
тавка за инциденти.
▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпла-менят прахообразни материали или пари.
Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.
Безопасност при работа с електрически ток
▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
▶ Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
He използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.
Когато работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.
Безопасен начин на работа
▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злополука.
▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверявайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и побезопасно, ако възникне неочаквана ситуация.
Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящи се при работа прахове.
Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.
Грижливо отношение към електроинструментите
▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.
▶ Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.
Грижливо отношение към акумулаторни електроинструменти
За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар.
За захранване на електроинструментите използвайте само предвидените за съответния модел акумулаторни батерии. Използването на различни акумулаторни батерии може да предизвика трудова зло-полука и/или пожар.
▶ Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или пожар.
▶ При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електролит попадне в очите Ви, след незабавно обилно изплакване потърсете помощ от лекар. Електролитьт може да предизвика изгаряния на кожата.
▶ Не използвайте акумулаторна батерия или електроинструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат наранявания.
▶ Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или температури над 130 °C могат да предизвикат експлозии.
Спазвайте всички указания за зареждане на акуму-
латорната батерия; не я зареждайте, ако темпера-
турата й е извън диапазона, посочен в инструкции-
те. Неправилното зареждане или зареждането при
температури извън допустимия диапазон могат да увредят батерията и увеличават опасността от пожар.
Поддържане
Допускайте ремонт на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.
▶ Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизиран сервис.
Указания за безопасна работа за бормашини и винтоверти
Инструкции за безопасност за всякакви дейности
▶ Носете защита за ушите при ударно пробиване. Из-
лагането на шум може да причини загуба на слуха.
Kogato изпълнявате операция, при която съществува опасност работният инструмент или фиксаторите могат да засегнат скрити под повърхността проводници под напрежение, допирайте електроинструмента само до електролизираните повърхности на ръкохватките. При контакт на режещия инструмент или фиксатора с проводник под напрежение е възможно напрежението да се предаде по металните детайли на електроинструмента и това да предизвика токов удар.
Инструкции за безопасност при използване на дълги бургии
▶ Никога не работете при по-висока от максимальната скорост за бургията. При по-високи скорости бургията може да се огъне, ако й се позволи да се върти свободно без контакт с детайла, а това може да доведе до персонално нараняване.
▶ Винаги стартирайте пробиване при ниски скорости и с върха на бургията в контакт с детайла. При по-високи скорости бургията може да се огъне, ако й се позволи да се върти свободно без контакт с детайла, а това може да доведе до персонално нараняване.
▶ Прилагайте натиск само по права линия към бурги-
ята и не натискайте твърде много. Бургиите могат да
се огънат и това да доведе до счупване или загуба на
контрол, водещо до персонално нараняване.
Допълнителни указания за безопасност
▶ Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат силни реакционни моменти.
Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по здраво и сигурно, отколкото, ако го държите с ръка.
Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопроводи, или се обърнете към съответното местно снаб-
дително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика пожар и токов удар. Увреждането на газопровод може да доведе до експлозия. Увреждането на водопровод предизвиква значителни материални щети.
▶ Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. В противен случай използваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента.
▶ При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Акумулаторната батерия може да се запали или да експлодира. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища.
▶ Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение.
▶ Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее.
▶ Използвайте акумулаторната батерия само в продукти на производителя. Само така тя е предпазена от опасно за нея претоварване.
Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение.
▶ Ако работният инструмент се заклини, незабавно изключвайте електроинструмента. Бъдете подготвени за големи реакционни моменти, които предизвикват откат. Работният инструмент блокира, ако електроинструментът се претовари или се заканти в обработвания детайл.
Описание на продукта и дейността
Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за последствие токов удар, пожар и/или тежки
травми.
Моля, имайте предвид изображенията в предната част на ръководството за работа.
Предназначение на електроинструмента
Електроинструментът е предназначен за завиване и развиване на винтове, както и за пробиване в дърво, метал, керамични материали и пластмаси. Модельт GSB освен това е подходящ и за ударно пробиване в тухли, зидария и каменни материали.
152|Български
Изобразени елементи
Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите.
(1) Гнездо
(2) Патронник за бързо захващане
(3) Пръстен за предварително установяване на въртящия момент
(4) Превключвател за режима на работа (GSB)
(5) Превключвател за предавките
(6) Скоба за окачване на колан
(7) Акумулаторна батерия ^A)
(8) Бутон за отключване на акумулаторната батерия ^A)
(9) Работна светлина (светодиод)
(10) Превключвател за посоката на въртене
(11) Пусков прекъсвач
(12) Държач на битове ^A)
(13) Ръкохватка (изолирани повърхности)
(14) Индикатор за състоянието на зареждане на акуму-
латорната батерия ^A)
(15) Бутон за индикатора за състоянието на зареждане ^A)
A) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.
Технически данни
| Акумулаторен винтоверт | GSR 18V-55 GSB 18V-55 | ||
| Акумулаторен ударен винтоверт | |||
| Каталожен номер | 3 601 JH5 2.. | 3 601 JH5 3.. | |
| Номинално напрежение V= 18 18 | |||
| Обороти на празен ход ^A) | |||
| – 1. Предавка min | -1 | 0–460 | 0–460 |
| – 2. Предавка min | -1 | 0–1 800 | 0–1 800 |
| Честота на ударите ^A) | min ^-1 | – 0–27 000 | |
| макс. въртящ момент твърдо/меко завинтва-не ^A) | Nm 55/28 55/28 | ||
| макс. диаметър на пробивания отвор (1./2. предавка) | |||
| – дърво mm 35 35 | |||
| – в стомана mm 13 13 | |||
| – в зидария mm – 13 | |||
| Диапазон на захващаните в патронника ра-ботни инструменти | mm 1,5–13 1,5–13 | ||
| макс. диаметър на винтовете mm 10 10 | |||
| Тегло съгласно EPTA-Procedure 01:2014 ^A) | kg | 1,4–2,4 | 1,4–2,5 |
| разрешена температура на околната среда | |||
| – при зареждане | °C | 0 ... +35 | 0 ... +35 |
| – при работа ^B) и при складиране | °C | -20 ... +50 | -20 ... +50 |
| Препоръчителни акумулаторни батерии | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... | |
| препоръчителни зарядни устройства | GAL 18...GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... | |
A) в зависимост от използваната акумулаторна батерия
B) ограничена мощност при температури <0 °C
Информация за излъчван шум и вибрации
| GSR 18V-55 | GSB 18V-55 | |
| Стойностите на емисии на шум са установени съгласно EN 62841-2-1.Равнището А на генерирания от електроинструмента шум обикновено е | ||
Пълната стойност на вибрациите a_n (векторната сума по трите направления) и неопределеносттат К са определени съгласно EN 62841-2-1.
| Пробиване в метал: | |||
| a_h | m/s^2 | 2 | 1,5 |
| K | m/s^2 | 1,5 | 1,5 |
| Ударно пробиване в бетон: | |||
| a_h | m/s^2 | - | 11 |
| K | m/s^2 | - | 1,5 |
Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходящи също така за предварителна оценка на емисите на вибрации и шум.
Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъде използван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум може да се различават. Това би могло значително да увеличи вибрациите и шума през периода на ползване на електроинструмента.
За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значително да намали емисите на вибрации и шум през периода на ползване на електроинструмента.
Предписвайте допълнителни мерки за предпазване на работащия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесьобразна организация на работните стъпки.
Монтиране
▶ Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужване, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.
Зареждане на акумулаторната батерия
▶ Използвайте само посочените в раздела Технически данни зарядни устройства. Само тези зарядни уст-
ройства са подходящи за използваната във Вашия електроинструмент литиево-йонна акумулаторна бате- рия.
Указание: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумулаторната батерия, преди първото й използване я заредете докрай в зарядното устройство.
Литево-йонната акумулаторна батерия може да бъде за- реждана по всяко време, без това да съкращава дългот- райността й. Прекъсване на зареждането също не й вре- ди.
Lитиево-йонната акумулаторна батерия е защитена сре- щу дълбоко разреждане чрез електронната система "Electronic Cell Protection (ECP)". При разреждане на аку- мулаторната батерия електроинструментът се изключва от предпазен прекъсвач: Работният инструмент спира да се движи.
Спазвайте указанията за бракуване.
Изваждане на акумулаторната батерия
Акумулаторната батерия (7) е с две степени на освобождаване, с което се предотвратява изпадането й при натискане по невнимание на деблокирация бутон (8). Когато акумулаторната батерия е поставена в електроинструмента, се придържа в нужната позиция от пружина.
За изваждане на акумулаторната батерия (7) натиснете бутона за освобождаване (8) и издърпайте акумулаторната батерия странично от електроинструмента. При това не прилагайте сила.
Индикатор за акумулаторната батерия
Зелените светодиоди на индикатора за акумулаторната батерия (14) показват степента на зареденост на акумулаторната батерия (7). Поради съображения за сигурност проверката на степента на зареденост е възможна само когато електроинструментът е в покой.
За да видите степента на зареденост на батерията, натиснете бутона (15). Това е възможно също и при извадена акумулаторна батерия.
Ако след натискане на бутона (15) не свети нито един светодиод, акумулаторната батерия е повредена и трябва да бъде заменена.
Акумулаторна батерия модел GBA 18V... (вж. фигур. D1)
Светодиоди Капацитет
| Непрекъснато светене 3× зелено 60–100 % |
| Непрекъснато светене 2× зелено 30–60 % |
| Непрекъснато светене 1× зелено 5–30 % |
| Мигаща светлина 3× зелено 0–5 % |
Акумулаторна батерия модел ProCORE18V... (вж. фигур. D2)
Светодиоди Капацитет
| Непрекъснато светене 5× зелено 80–100 % |
| Непрекъснато светене 4× зелено 60–80 % |
| Непрекъснато светене 3× зелено 40–60 % |
| Непрекъснато светене 2× зелено 20–40 % |
| Непрекъснато светене 1× зелено 5–20 % |
| Мигаща светлина 1× зелено 0–5 % |
Смяна на инструмент (вж. фиг. А)
▶ Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужване, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.
Когато пусковият прекъсвач (11) не е натиснат, валът на електроинструмента се блокира. Това позволява бързата, удобна и лесна замяна на работния инструмент в патронника.
Разтворете патронника за бързо захващане (2) чрез за- въртане в посока ①, докато работният инструмент може да бъде поставен. Вкарайте инструмента.
Завъртете силно на ръка втулката на патронника за бързо захващане (2) в посоката на въртене ②. Така патронни- кът автоматично захваща работния инструмент.
Система за прахоулавяне
Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболевания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица.
Определени прахове, напр. отделящите се при обработване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обучени квалифицирани лица.
– Осигурявайте добро проветряване на работното място.
– Препоръчва се използването на дихателна маска с филтър от клас P2.
Спазвайте валидните във Вашата страна законови разпоредби, валидни при обработване на съответните материали.
▶ Избягвайте натрупване на прах на работното място.
Прахът може лесно да се самовъзпламени.
Поставяне на акумулаторната батерия
Указание: Използването на акумулаторни батерии, които не са предназначени за Вашия електроинструмент, може да предизвика неправилното му функциониране или да го повреди.
Вкарайте заредената акумулаторна батерия (7) отпред в основата на електроинструмента и го притиснете, докато бъде захваната здраво.
Настройване на посоката на въртене (вж. фиг. В)
С помощта на превключвателя (10) можете да сменяте посоката на въртене на електроинструмента. Това обаче не е възможно при натиснат пусков прекъсвач (11).
Въртене надясно: За пробиване и завиване на винтове натиснете превключвателя за посоката на въртене (10) до упор наляво.
Въртене наляво: За развиване на винтове и гайки натиснете превключвателя за посоката на въртене (10) надясно до упор.
Избор на режима на работа
Пробиване
GSR
Поставете пръстена за настройка на избор на въртящ момент (3) върху символа "Пробиване".
GSB
Поставете превключвателя за режима на работа (4) на символа "Пробиване".
Винтове
GSR
Настройте пръстена за въртящия момент (3) на желания въртящ момент.
GSB
Поставете превключвателя за режима на работа (4) на символа "Завинтване".
Ударно пробиване (GSB)
Поставете превключвателя за режима на работа (4) на символа "Ударно пробиване".
Включване и изключване
За включване на електроинструмента натиснете и задръжте пусковия прекъсвач (11).
Светодиодът (9) свети при частично или напълно натиснат пусков прекъсвач (11) и при неблагоприятни светлинни условия подобрява видимостта в зоната на работа.
За да изключите електроинструмента, отпуснете пусковия прекъсвач (11).
Регулиране на скоростта на въртене
Можете безстепенно да регулирате скоростта на въртене на електроинструмента по време на работа в зависимост от силата на натиска върху пусковия прекъсвач (11).
По-лек натиск върху пусковия прекъсвач (11) води до по-ниска скорост на въртене. С увеличаване на натиска на-раства и скоростта на въртене.
Предварителен избор на въртящ момент (важи за режим на работа Завиване)
С помощта на пръстена за настройка на въртящия момент (3) можете да настроите предварително необходимия въртящ момент на 20 степени. При достигането на избра-ния въртящ момент работният инструмент спира.
Механичен редуктор
▶ Задействайте превключвателя за избор на ход (5) само когато електроинструментът е в покой.
Предавка 1:
Нисък диапазон на скоростта на въртене; при работа със свредла с голям диаметър или при завиване.
Предавка 2:
Висока скорост на въртене; за пробиване със свредла с малък диаметър.
▶ Премествайте превключвателя за предавките вина- ги до упор. В противен случай електроинструментът може да бъде повреден.
Температурна защита срещу претоварване
При употреба съгласно предназначението електроинструментът не може да бъде претоварен. При твърде голямо натоварване или при излизане извън допустимия температурен интервал на работа скоростта на въртене се намалява. Електроинструментът започва да работи на пълните си обороти едва след достигане на температурния интервал за работа.
Автоматично блокиране на вала (Auto-Lock)
Когато пусковият прекъсвач (11) не е натиснат, валът на електроинструмента, а с това и патронникът, са блокира- ни.
Това позволява завиването на винтове също и при изхабена акумулаторна батерия, респ. използването на електроинструмента като обикновена отвертка.
Указания за работа
Допирайте електроинструмента до винта само когато е изключен. Въртящият се работен инструмент може да се изметне.
Преди завиването на по-големи и по-дълги винтове в твърди материали трябва да пробиете отвор с вътрешния диаметър на резбата прибл. на 2/3 от дължината на винта. За да демонтирате накрайници за завиване/развиване или универсалното гнездо за накрайници, можете да използвате помощен инструмент.
Скоба за окачване на колан
С помощта на скобата (6) можете да окачите електроинструмента напр. на колана си. Така и двете Ви ръце ще са свободни, а електроинструментът ще е винаги лесно достъпен.
Поддържане и сервис
Поддържане и почистване
▶ Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужване, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.
▶ За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните му отвори чисти.
Клиентска служба и консултация относно употребата
Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на: www.boschpt.com
Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари.
Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.
България
Robert Bosch SRL
Тел.: +359(0)700 13 667 (Български)
Включените в окомплектовката литиево-йонни акумулу- тарони батерии са в обхвата на изискванията на норма- тивните документи, касаещи продукти с повишена опас- ност. Акумулаторните батерии могат да бъдат транспорти- рани от потребителя на публични места без допълнителни разрешителни.
При транспортиране от трети страни (напр. при въздущен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консултирайте с експерт в съответната област.
Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа- ния.
Бракуване
Електроинструментите, акумулаторните батерии и допълнителните приспособления трябва да бъдат предавани за оползотворя-
ване на съдържащите се в тях суровини.
Не изхвърляйте електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци!
Само за страни от ЕС:
Съгласно европейска директива 2012/19/EC електроу- редите, които не могат да се ползват повече, а съгласно вропейска директива 2006/66/EO повредени или изха- бени обикновени или акумулаторни батерии трябва да се събират и предава за оползотворяване на съдържащите се в тях суровини.
Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница 155).
Македонски
LED светилки Капацитет
LED светилки Капацитет
LED светилки Капацитет
| Трајно светло 4× зелено 60–80 % |
| Трајно светло 3× зелено 40–60 % |
| Трајно светло 2× зелено 20–40 % |
| Трајно светло 1× зелено 5–20 % |
| Трепкаво светло 1× зелено 0–5 % |
Совети при работеьето
be Соигинална инструкция
Български ...... Страница 161
Указания за сигурност
Общи указания за безопасност за електроинструменти
ПРЕДУПРЕЖ- ДЕНИЕ Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак-
теристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.
Съхранявайте тези указания на сигурно място.
Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).
Безопасност на работното място
▶ Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпоставка за инциденти.
▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.
Безопасност при работа с електрически ток
▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
▶ Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
▶ Не използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или
усукани кабели увеличават риска от възникване на токов удар.
Kogato работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
▶ Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.
Безопасен начин на работа
▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
▶ Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.
▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверявайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация.
▶ Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
▶ Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци-
онна система намалява рисковете, дължащи се на от- делящи се при работа прахове.
Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.
Грижливо отношение към електроинструментите
▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.
▶ Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.
Грижливо отношение към акумулаторни електроинструменти
За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар.
За захранване на електроинструментите използвайте само предвидените за съответния модел акумулаторни батерии. Използването на различни акумулаторни батерии може да предизвика трудова элополука и/или пожар.
▶ Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или пожар.
▶ При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електролит попадне в очите Ви, след незабавно обилно изплакване потърсете помощ от лекар. Електролитьт може да предизвика изгаряния на кожата.
▶ Не използвайте акумулаторна батерия или електроинструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат наранявания.
▶ Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или температури над 130 °C могат да предизвикат експлозии.
Спазвайте всички указания за зареждане на акуму-
латорната батерия; не я зареждайте, ако темпера-
турата й е извън диапазона, посочен в инструкции-
те. Неправилното зареждане или зареждането при
температури извън допустимия диапазон могат да ув-
редят батерията и увеличават опасността от пожар.
Поддържане
Допускайте ремонт на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.
▶ Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизиран сервис.
Когато изпълнявате операция, при която съществува опасност фиксаторът да засегне скрити под повърхността проводници под напрежение, допирайте електроинструмента само до електролизираните повърхности на ръкохватките. При контакт на фиксатора с проводник под напрежение е възможно напрежението да се предаде по металните детайли на електроинструмента и това да предизвика токов удар.
▶ Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопроводи, или се обърнете към съответното местно снабдително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика пожар и токов удар. Увреждането на газопровод може да доведе до експлозия. Увреждането на водопровод предизвиква значителни материални щети.
Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат силни реакционни моменти.
Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по здраво и сигурно, отколкото, ако го държите с ръка.
▶ Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. В противен случай използваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента.
▶ При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Акумулаторната батерия може да се запали или да експлодира. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища.
▶ Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение.
▶ Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее.
Използвайте акумулаторната батерия само в продукти на производителя. Само така тя е предпазена от опасно за нея претоварване.
Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение.
За информация относно модула Bluetooth ^® Low Energy Module GCY 30-4 прочетете приложеното с него ръководство за експлоатация.
▶ Внимание! При ползването на електроинструмент с Bluetooth ^® може да възникне смущение по други уреди и съоръжения, самолети и медицински уреди (напр. пейсмейкъри, слухови апарати). Също така не може да се изключи евентуално вредно влияние върху хора и животни. Не използвайте електроинструмента с Bluetooth ^® в близост до медицински уреди, бензиностанции, химични съоръжения, зони с опасност от експлозция и в близост до взривоопасни материали. Не използвайте електроинструмента с Bluetooth ^® в самолети. Избягвайте продължителната работа в непосредствена близост до тялото.
Наименованието Bluetooth ^* както и графичните елементи (лога) са регистрирани търговски марки на фирма Bluetooth SIG, Inc. Ползването на това наименование и на графичните елементи от фирма Robert Bosch Power Tools GmbH става по лиценз.
Описание на продукта и дейността
Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за последствие токов удар, пожар и/или тежки
травми.
Моля, имайте предвид изображенията в предната част на ръководството за работа.
Предназначение на електроинструмента
Електроинструментът е предназначен за завиване и развиване на винтове, както и за затягане и развиване на гайки в съответно посочените диапазони на диаметъра.
Изобразени елементи
Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите.
(1) Гнездо
(2) Застопоряваща втулка
(3) Клуп за носене ^A)
(4) Kanaue Bluetooth® Low Energy Module GCY 30-4
(5) Скоба за окачване на колан ^4
(6) Акумулаторна батерия ^4
(7) Бутон за отключване на акумулаторната батерия ^A
(8) Бутон за електронно регулиране на скоростта на въртене
(9) Лампа
(11) Индикатор за скоростта на въртене
(12) Превключвател за посоката на въртене
(13) Пусков прекъсвач
(14) Ръкохватка (изолирани повърхности)
(15) Бит за винтовърт със сферично фиксиране ^A)
(16) Универсален държач битове ^A)
(17) Винтовъртен бит ^4
(18) Работен инструмент ^A)
A) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.
Технически данни
| Акумулаторен ударен винтоверт GDR 18V-200 C GDX 18V-200 C GDS 18V-200 C | ||
| Каталожен номер | 3 601 JG4 1.. 3 601 JG4 2.. 3 601 JG4 3.. | |
| Номинално напрежение V = 18 18 18 | ||
| Обороти на празен ходA) | ||
| – Степен 1 min | -1 | 0 – 1100 0 – 1100 0 – 1100 |
| – Степен 2 min | -1 | 0 – 2300 0 – 2300 0 – 2300 |
| – Степен 3 min | -1 | 0 – 3400 0 – 3400 0 – 3400 |
| Честота на ударитеA) | ||
| – Степен 1 min | -1 | 0 – 2300 0 – 2300 0 – 2300 |
| – Степен 2 min | -1 | 0 – 3400 0 – 3400 0 – 3400 |
| – Степен 3 min | -1 | 0 – 4000 0 – 4200 0 – 4200 |
| Макс. въртящ момент Nm 200 200 200 | ||
| Диаметър на машинни винтове mm M6 – M16 M6 – M16 M6 – M16 | ||
| Гнездо 1⁄4" вътрешен шестос-тен | 1⁄4" вътрешен шестос-тен/■ 1⁄2" | |
| Тегло съгласноEPTA-Procedure 01:2014A)kg 1,1 – 2,5 1,2 – 2,5 1,1 – 2,5 | ||
Акумулаторен ударен винтоверт GDR 18V-200 C GDX 18V-200 C GDS 18V-200 C
| Пренасяне на данни | |||
| Bluetooth ^®B) | Bluetooth ^® 4.1(Low Energy) | Bluetooth ^® 4.1(Low Energy) | Bluetooth ^® 4.1(Low Energy) |
| Разстояние на сигнала s 8 8 8 | |||
| Макс. диапазон на сигнала ^c) | m 30 30 30 | ||
| Използвана честотна лента MHz 2402 – 2480 2402 – 2480 2402 – 2480 | |||
| Изходяща мощност mW < 1 < 1 < 1 | |||
| Препоръчителна температура на околната среда при зареждане | °C 0... +35 0... +35 0... +35 | ||
| Разрешена температура на околната среда при работа ^D) и при складиране | °C -20... +50 -20... +50 -20... +50 | ||
| Препоръчителни акумулаторни ба-терии | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... |
| Препоръчителни зарядни устройства | GAL 18...GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... |
A) в зависимост от използваната акумулаторна батерия
B) Мобилните устройства трябва да с съвместими с Bluetooth ^5 -Low Energy (Version 4.1) и да поддържат профила Generic Access Profile (GAP).
C) Обхватът може да се изменя в широки граници в зависимост от конкретните условия, включително от използваното устройство. В затворени помещения и през метални прегради (напр. стени, шкафове, куфари и др.п.) обхватът на Bluetooth® сигналът може да бъде значително по-мальк.
D) ограничена мощност при температури <0 °C
Информация за излъчван шум и вибрации
Стойностите на емисии на шум са установени съгласно EN 62841-2-2.
Равнището А на генерирания шум от електроинструмента обикновено е: равнище на звуковото налягане
98,5 dB(A); мощност на звука 109,5 dB(A). Неопределеност K = 3 dB.
Пълната стойност на вибрациите a_h (векторната сума по трите направления) и неопределеността К са определени съгласно
EN 62841-2-2:
Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходящи също така за предварителна оценка на емисите на вибрации и шум.
Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъде използван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо-
же да се различават. Това би могло значително да увеличи вибрациите и шума през периода на ползване на електроинструмента.
За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значително да намали емисите на вибрации и шум през периода на ползване на електроинструмента.
Предписвайте допълнителни мерки за предпазване на работащия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесьобразна организация на работните стъпки.
Монтиране
▶ Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужване, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.
Зареждане на акумулаторната батерия
Използвайте само посочените в раздела Технически данни зарядни устройства. Само тези зарядни устройства са подходящи за използваната във Вашия
електроинструмент литиево-йонна акумулаторна бате- рия.
Указание: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумулаторната батерия, преди първото й използване я заредете докрай в зарядното устройство.
Литево-йонната акумулаторна батерия може да бъде зареждана по всяко време, без това да съкращава дълготрайността й. Прекъсване на зареждането също не й вреди.
Lитиево-йонната акумулаторна батерия е защитена срещу дълбоко разреждане чрез електронната система "Electronic Cell Protection (ECP)". При разреждане на акумулаторната батерия електроинструментът се изключва от предпазен прекъсвач: Работният инструмент спира да се движи.
▶ След автоматичното изключване на електроинструмента не продължавайте да натискате пусковия прекъсвач. Акумулаторната батерия може да бъде повредена.
Спазвайте указанията за бракуване.
Изваждане на акумулаторната батерия
Акумулаторната батерия (6) е с две степени на освобождаване, с което се предотвратява изпадането й при натискане по невнимание на деблокирация бутон (7). Когато акумулаторната батерия е поставена в електроинструмента, се придържа в нужната позиция от пружина.
За изваждане на акумулаторната батерия (6) натиснете бутона за освобождаване (7) и издърпайте акумулаторната батерия странично от електроинструмента. При това не прилагайте сила.
Индикатор за акумулаторната батерия
Зелените светодиоди на индикатора за акумулаторната батерия показват степента на зареденост на акумулаторната батерия. Поради съображения за сигурност проверката на степента на зареденост е възможна само когато електроинструментът е в покой.
За да видите степента на зареденост на батерията, натиснете бутона за индикация или. Кова е възможно също и при извадена акумулаторна батерия.
Ако след натискане на бутона за индикация не свети нито един светодиод, акумулаторната батерия е повредена и трябва да бъде заменена.
Указание: Състоянието на зареждане на акумулаторната батерия се показва и на потребителския интерфейс.
Забележка: Състоянието на зареждане на акумулатора се индицира и на потребителския интерфейс Индикатори за състоянието.
Акумулаторна батерия модел GBA 18V...
Светодиоди Капацитет
Непрекъснато светене 3× зелено 60–100 %
Светодиоди Капацитет
Непрекъснато светене 2× зелено 30–60 %
Непрекъснато светене 1× зелено 5-30 %
Мигаща светлина 1× зелено 0-5 %
Акумулаторна батерия модел ProCORE18V...
Светодиоди Капацитет
Непрекъснато светене 5× зелено 80–100 %
Непрекъснато светене 4× зелено 60–80 %
Непрекъснато светене 3× зелено 40-60 %
Непрекъснато светене 2× зелено 20-40 %
Непрекъснато светене 1× зелено 5-20 %
Мигаща светлина 1× зелено 0-5 %
Смяна на работния инструмент
▶ Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужване, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.
▶ Периодично почиствайте вентилационните отвори на електроинструмента. Вентилаторът на електродвигателя може да засмуче прах във вътрешността на корпуса, а отложен по вътрешните повърхности метален прах увеличава опасността от токов удар.
Използване на работен инструмент: GDR/GDX 18V-200 C (вж. фигур. А – В)
Издърпайте застопоряващата втулка (2) напред, вкарайте до упор работния инструмент в патронника (1) и след това отпуснете застопоряващата втулка (2), за да застопорите работния инструмент.
Можете да използвате устойчиви на удар накрайници за завиване/развиване (17) с помощта на универсално гнездо за накрайници със захващане със сачма (16).
Използване на работен инструмент: GDX/GDS 18V-200 C (вж. фигур. В - С)
▶ При поставяне на работния инструмент внимавайте той да бъде захванат здраво от патронника. Ако работният инструмент не е захванат здраво в патронника, може да изскочи неконтролирано по време на работа.
Поставете работния инструмент (18) на четиристена на гнездото (1).
Съгласно принципа на захващане работният инструмент (18) има известна хлабина в патронника (1); това не се отразява на безопасността/правилното му функциониране.
Някои работни инструменти (напр. двустранни накрайници за завиване/развиване) не могат да бъдат захванати здраво в патронника.
Демонтиране на работния инструмент
Издърпайте застопоряващата втулка (2) напред и извадете работния инструмент.
Патронникът (1) с работния инструмент се задвижва от електродвигател през редуктор и ударен механизмъм.
Работният процес се разделя на две фази:
Ударният механизмъм се включва, когато съпротивлението на винтовото съединение нарасне и електродвигателят се натовари. Ударният механизмъм превръща енергията на електродвигателя в равномерни въртеливи удари. При развиване на винтове или гайки този процес протича обратно.
Поставяне на акумулаторната батерия
▶ Използвайте само оригинални литиево-йонни батерии на Bosch с посоченото на табелката на Вашия електроинструмент номинално напрежение. Използването на други акумулаторни батерии може да предизвика наранявания и опасност от пожар.
Поставете превключвателя за посоката на въртене (12) в средно положение, за да предотвратите включване по невнимание. Поставете заредената акумулаторна батерия (6) в ръкохватката, докато усетите отчетливо прещракване и акумулаторната батерия бъде захваната здраво в ръкохватката.
Настройване на посоката на въртене (вж. фиг. D)
С помощта на превключвателя (12) можете да сменяте посоката на въртене на електроинструмента. Това обаче не е възможно при натиснат пусков прекъсвач (13).
Въртене надясно: За завиване на винтове и затягане на гайки натиснете превключвателя за посоката на въртене (12) до упор наляво.
Въртене наляво: За развиване на винтове и гайки натиснете превключвателя за посоката на въртене (12) надясно до упор.
Включване и изключване
За включване на електроинструмента натиснете и задръжте пусковия прекъсвач (13).
За да изключите електроинструмента, отпуснете пусковия прекъсвач (13).
Предварителен избор на скоростта на въртене/ честотата на ударите
С бутона (8) можете предварително да настроите на 3 степени скоростта на въртене/честотата на ударите. Натиснете неколкократно бутона (8), докато индикаторът
(11) укаже желаната скорост на въртене. Настройката се запаметява.
Необходимата скорост на въртене/честота на ударите за- виси от обработвания материал и работните условия и може да бъде определена с изпробване.
Регулиране на скоростта на въртене
Можете безстепенно да регулирате скоростта на въртене на електроинструмента по време на работа в зависимост от силата на натиска върху пусковия прекъсвач (13).
По-лек натиск върху пусковия прекъсвач (13) води до по- ниска скорост на въртене. С увеличаване на натиска на- раства и скоростта на въртене.
Включване и изключване на лампата "PowerLight"
Натиснете за въвеждане в експлоатация на лампата (9) бутона (10). За да изключите лампата (9), натиснете бутона (10) отново.
Указания за работа
▶ Поставяйте електроинструмента на главата на винта/гайката само когато е изключен. Въртящият се работен инструмент може да се изметне.
Въртящият момент зависи от времетраенето на ударите. Максимално достигнатият въртящ момент се получава като сума от всички ударни въртящи моменти. Максималният въртящ момент се достига след действие на ударите 6-10 секунди. След този период въртящият момент на затягане се увеличава незначително.
Продължителността на действие на ударите трябва да се определя за всеки момент на затягане. Действително постигнатият въртящ момент трябва да се проверява винаги с динамометричен ключ.
Завинтвания с твърда, пружинираща или мека основа Ако при експеримент се измерят достигнатите при последователните удари въртящи моменти и резултатите се на-несат на диаграма, се получава кривата на въртящия мо- мент. Височината на кривата съответства на максимально достигнатия въртящ момент, стръмността показва за как- во време се достига този въртящ момент.
Вида на кривата на въртящия момент зависи от следните фактори:
- Якост на винта/гайката
– Вид на подложките (нормална шайба, пружинна шайба, уплътнение)
– Якост на материалите на съединяваните детайли
– Смазване на винтовото съединение
В зависимост от тези фактори могат да се различат следните случаи:
- Твърдо съединение се образува при съединяване на метал с метал и използване на нормални подложни шайби. След относително кратък период на действие на ударите се достига максимальният въртящ момент (стръмна крива). Ненужно дългото ударно действие води единствено до износване на машината.
– Пружиниращо съединение се получава при съединяване на метал с метал, но при използване на различни
168|Български
видове федер-шайби, шпилки или винтове/гайки с конична форма, както и при използване на удължители.
- Меко съединение се получава напр. при съединяване на метал с дърво или при използване като подложка на оловни шайби.
При пружиниращо, респ. меко съединение максимально достиганият въртящ момент е по-мальк, отколкото при твърдо съединение. Също така е необходимо значително по-дълго време на действие на ударите.
Ориентировъчни стойности за максимальни моменти на затягане на винтовете
Данни в Nm, изчислени по напрежението на носещото напречно сечение; достигнатото напрежение е 90 % (при коефициент на триене _общ = 0,12 ). За контрол винаги трябва да се проверява с динамометричен ключ.
| Класове на якост по DIN 267 | Обикновени винтове Високояки винтове |
| 3.6 4.6 5.6 4.8 6.6 5.8 6.8 6.9 8.8 10.9 12.9 |
M6 2.71 3.61 4.52 4.8 5.42 6.02 7.22 8.13 9.7 13.6 16.2
M8 6.57 8.7 11 11.6 13.1 14.6 17.5 19.7 23 33 39
M10 13 17.5 22 23 26 29 35 39 47 65 78
M12 22.6 30 37.6 40 45 50 60 67 80 113 135
M14 36 48 60 65 72 79 95 107 130 180 215
M16 55 73 92 98 110 122 147 165 196 275 330
Съвети
Преди завиването на по-големи и по-дълги винтове в твърди материали трябва да пробиете отвор с вътрешния диаметър на резбата прибл. на 2/3 от дължината на винта.
Указание: Внимавайте в електроинстурмента да не попаднат дребни метални предмети.
След продължителна работа с ниска честота на вибрациите трябва да охладите електроинструмента, като го оставите да работи на празен ход прибл. 3 минути с максимальна честота на вибрациите.
Скоба за окачване на колан
С помощта на скобата (5) можете да окачите електроинструмента напр. на колана си. Така и двете Ви ръце ще са свободни, а електроинструментът ще е винаги лесно достъпен.
Указания за оптималното боравене с акумулаторната батерия
Пазете акумулаторната батерия от влага и вода.
Съхранявайте акумулаторната батерия само в температурния диапазон от -20^ до 50^ . Напр. не оставяйте акумулаторната батерия през лятото в автомобил на слънце.
Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена.
Спазвайте указанията за бракуване.
Поддържане и сервис
Поддържане и почистване
▶ Почиствайте поставката за инструмент (1) и втулка- та за заключване (2) от време на време и гресирай- те леко с грес 1 600 A00 2NE.
▶ Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужване, смяна на работния инструмент и т. н.), когато го
транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.
▶ За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните му отвори чисти.
Клиентска служба и консултация относно употребата
Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на: www.boschpt.com
Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари.
Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.
България
Robert Bosch SRL
Тел.: +359(0)700 13 667 (Български)
Включените в окомплектовката литиево-йонни акумулу- тарони батерии са в обхвата на изискванията на норма- тивните документи, касаещи продукти с повишена опас- ност. Акумулаторните батерии могат да бъдат транспорти-
рани от потребителя на публични места без допълнителни разрешителни.
При транспортиране от трети страни (напр. при въздущен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консултирайте с експерт в съответната област.
Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа- ния.
Бракуване
Електроинструментите, акумулаторните батерии и допълнителните приспособления трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини.
Не изхвърляйте електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци!
Само за страни от ЕС:
Съгласно европейска директива 2012/19/EC електроу- редите, които не могат да се ползват повече, а съгласно вропейска директива 2006/66/EO повредени или изха- бени обикновени или акумулаторни батерии трябва да се събират и предава за оползотворяване на съдържащите се в тях суровини.
Акумулаторни или обикновени батерии:
Литиево-йонни:
Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница 168).
Македонски
LED светилки Капацитет
LED светилки Капацитет
