BRUKSANVISNING GSB 18V55 Professional BOSCH
Indstil omdrejningstal

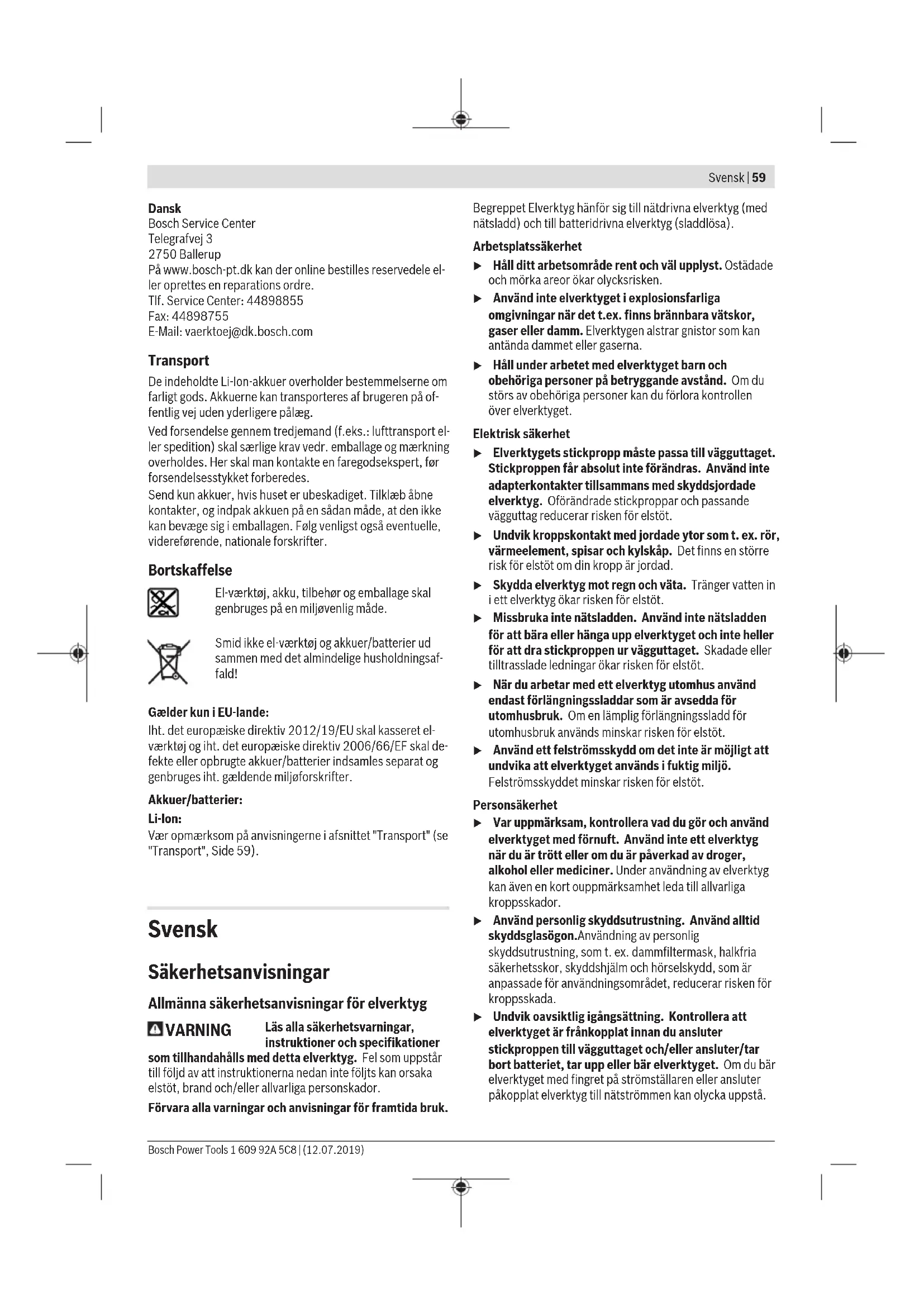

Allmänna säkerhetsanvisningar för elverktyg
WARNING
Läs alla säkerhetsvarningar, instruktioner och specifikationer
som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Förvara alla varningar och anvisningar för framtida bruk.
Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).
Arbetsplatssäkerhet
Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
Elektrisk säkerhet
Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
▶ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö.
Felströmsskyddet minskar risken för elstöt.
Personsäkerhet
- Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.
Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
60 | Svensk
▶ Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
▶ Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -upsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgård kan leda till allvarlig personskada inom bråkdelen av en sekund.
Korrekt användning och hantering av elverktyg
▶ Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oätkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.
Omsorgsfull hantering och användning av sladdlösa elverktyg
Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.
Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador.
Exponera inte ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130 °C kan leda till explosion.
Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specificerade området kan skada batteriet och öka brandrisken.
Service
Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
- Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.
Säkerhetsanvisningar för borrmaskiner och skruvdragare
Säkerhetsinstruktioner för alla användningar
Använd hörselskydd vid slagborrning. Exponering mot kraftigt buller kan leda till hörselskador.
Håll elverktyget i de isolerade gripytorna när du utför ett arbete där skärtillbehören eller fästanordningen kan komma i kontakt med dolda kablar. Vid kontakt med en strömförande ledning kan skärtillbehören eller fästanordningen på verktyget som är strömförande ge operatören en elektrisk stöt.
Säkerhetsinstruktioner vid arbete med långa borrbits
Arbeta aldring vid högre varvtal än borrbitsens högsta tillåtna varvtal. Vid högre varvtal, kan borrbitsen böjas
om det får rotera fritt utan kontakt med arbetsstycket, med personskador till följd.
Börja alltid borra med lågt varvtal och bitänden ska alltid ha kontakt med arbetsstycket. Vid högre varvtal, kan borrbitsen böjas om det får rotera fritt utan kontakt med arbetsstycket, med personskador till följd.
Tryck endast i direkt linje med bitsen och applicera inte överdrivet tryck. Bits kan böjas vilket orsakar brott eller kontrollförlust, med personskador till följd.
Ytterligare säkerhetsanvisningar
Håll i elverktyget väl. Vid åtdragning eller lossning av skruvar kan höga reaktionsmoment uppstå under korta ögonblick.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspanningsanordning eller ett skruvstycke hålls säkrare än med handen.
Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador.
Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.
Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller explodera. Tillför friskluft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna.
- Öppna inte batteriet. Detta kan leda till kortslutning.
▶ Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.
Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning.
Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.
- Om insatsverktyget låser i arbetsstycket, slå från elverktyget. Var beredda på stora reaktionsmoment,
som förorsakar ett backslag. Insatsverktyget läser i arbetsstycket när elverktyget överbelastas eller när det fastnar i arbetsstycket.
Produkt- och prestandabeskrivning
Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Beakta bilden i den främre delen av bruksanvisningen.
Ändamålsenlig användning
Elverktyget är avsett för att skruva i och lossa skruvar och för att borra i trä, metall, keramik och plast. GSB är dessutom avsett för slagborning i tegel, murverk och sten.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.
(1) Verktygsfäste
(2) Snabbspänningschuck
(3) Inställningsring vridmomentsförval
(4) Driftstyp-väljare (GSB)
(5) Växelväljare
(6) Bältesclips
(7) Batteri ^4
(8) Batteri-upplåsningsknapp ^A)
(9) Arbetsbelysning (LED)
(10) Riktningsomkopplare
(11) På-/av-strömbrytare
(12) Bithållare ^A)
(13) Handtag (isolerad greppyta)
(14) Batteristatusindikering ^4
(15) Knapp laddningsstatus ^4
A) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.
Tekniska data
| Sladdlös borrskruvdragareSladdlös slagborrskruvdragare | GSR 18V-55 GSB 18V-55 | ||
| Produktnummer | 3 601 JH5 2.. | 3 601 JH5 3.. | |
| Märkspänning V= 18 18 | |||
| TomgångsvarvtalA) | |||
| - 1:a växeln min | -1 | 0-460 | 0-460 |
| - 2:a växeln min | -1 | 0-1800 | 0-1800 |
| SlagfrekvensA) | min-1 | - 0-27000 | |
| Max. vridmoment hård/mjuk skruvdragningA) | Nm | 55/28 | 55/28 |
Bosch Power Tools 1 609 92A 5C8 | (12.07.2019)
62 | Svensk
| Sladdlös borrskruvdragareSladdlös slagborrskruvdragare | GSR 18V-55 GSB 18V-55 | ||
| max. borr-∅ (växel 1/2) | |||
| – Trä mm 35 35 | |||
| – Stål mm 13 13 | |||
| – Murverk mm - 13 | |||
| Borrchuckspännområde mm 1,5–13 1,5–13 | |||
| max. skruv-∅ mm 10 10 | |||
| Vikt motsvarande EPTA-Procedure 01:2014 ^A) | kg 1,4–2,4 1,4–2,5 | ||
| Tillåten omgivningstemperatur | |||
| – Vid laddning °C 0 ... +35 0 ... +35 | |||
| – Vid drift ^B) och vid lagring °C –20 ... +50 –20 ... +50 | |||
| Rekommenderade batterier GBA 18V... | ProCORE18V... | GBA 18V...ProCORE18V... | |
| Rekommenderade laddare GAL 18... | GAL 18...GAX 18...GAL 36... | ||
A) Beroende på använt batteri
B) Begränsad effekt vid temperaturer <0 °C
Buller-/vibrationsdata
| GSR 18V-55 | GSB 18V-55 | ||
| Bullernivåvärde beräknat enligt EN 62841-2-1. | |||
| Den A-klassade bullernivån hos elverktyget ligger typiskt på | |||
| Ljudtrycksnivå | dB(A) | 72,5 | 88 |
| Ljudeffektnivå | dB(A) | 83,5 | 99 |
| Osäkerhet K | dB | 5 | 5 |
| Bär hörselskydd! | |||
| Totala vibrationsvärden ah (vektorsumma för tre riktningar) och osäkerhet K beräknad enligt EN 62841-2-1. | |||
| Borrning i metall: | |||
| ah | m/s2 | 2 | 1,5 |
| K | m/s2 | 1,5 | 1,5 |
| Slagborrning i betong: | |||
| ah | m/s2 | - | 11 |
| K | m/s2 | - | 1,5 |
Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån.
Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden.
För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är
igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.
Montage
▶ Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Batteriets laddning
Använd endast de laddare som anges i tekniska data. Endast denna typ av laddare är anpassad till det litiumjonbatteri som används i elverktyget.
Anmärkning: Batteriet levereras delvis laddat. För full effekt ska batteriet före första användningen laddas upp i laddaren.
Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts.
Lithiumjonbatteriet är skyddat mot djupurladdning genom "Electronic Cell Protection (ECP)". Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre.
Beakta anvisningarna för avfallshantering.
Batteriet (7) är försett med två lässteg som hindrar batteriet från att falla ut om dess upplåsningsknapp (8) faller ut. När batteriet är insatt i elverktyget hålls den med en fjäder i rätt läge.
För att ta ut batteriet (7), tryck på upplåsningsknappen (8) och dra batteriet ur elverktyget. Bruka inte våld.
Indikering batteristatus
De tre gröna LED-lamporna på indikatorn för batteriets laddningsnivå (14) visar batteriets laddningsnivå (7). Av säkerhetsskäl kan man endast kontrollera batteristatus när elverktyget är stilla.
Tryck på knappen batteristatusindikering (15) för att visa laddningsstatus. Detta är möjligt även då batteriet är uttaget. Om ingen lysdiod tänds när knappen batteristatusindikering (15) trycks in är batteriet defekt och måste bytas ut.
Batterityp GBA 18V... (se bild D1)
| LED Kapacitet |
| Fast ljus 3× grönt 60-100 % |
| Fast ljus 2× grönt 30-60 % |
| Fast ljus 1× grönt 5-30 % |
| Blinkande ljus 3× grön 0-5 % |
Batterityp ProCORE18V... (se bild D2)
| LED Kapacitet |
| Fast ljus 5× grönt 80-100 % |
| Fast ljus 4× grönt 60-80 % |
| Fast ljus 3× grönt 40-60 % |
| Fast ljus 2× grönt 20-40 % |
| Fast ljus 1× grönt 5-20 % |
| Blinkande ljus 1× grön 0-5 % |
Verktygsbyte (se bild A)
▶ Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt
före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Om på-/av-strömbrytaren (11) inte trycks in läses borrspindeln. Detta möjliggör snabbt, bekvämt och enkelt byte av verktyg i borrchucken.
Öppna snabbspänningschucken (2) genom att vrida i vridriktningen ①, tills verktyget kan sättas in. Sätt in verktyget.
Vrid hylsan på snabbspänningschucken (2) kraftigt för hand i vridriktningen ②. Borrchucken låses därmed automatiskt.
Damm-/spånutsugning
Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.
– Se till att arbetsplatsen är väl ventilerad.
- Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.
▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.
Drift
Driftstart
Insättning av batteri
Anmärkning: Om batterier, som inte är lämpliga för elverktyget används kan det leda till felfunktioner eller skador på elverktyget.
Skjut in det laddade batteriet (7) framifrån in i elverktygets fot tills det sitter korrekt.
Ställa in rotationsriktningen (se bild B)
Med riktningsomkopplaren (10) kan elverktygets rotationsriktning ändras. Vid nedtryckt strömställare Till/ Från (11) kan omkoppling inte ske.
Högergång: För att borra och skruva in skruvar skjuter du rotationsriktningsomkopplaren(10) till vänster ända till anslaget.
Vänstergång: För att lossa och skruva ut skruvar och muttrar trycks riktningsomkopplaren (10) åt höger mot anslaget.
Ställa in driftstyp
Borrning
GSR
Ställ inställningsringen för vridmoment (3) på symbolen "Borrning".
64 | Svensk
GSB
Ställ driftssättsväljaren (4) på symbolen "Borrning".
Skruvdragning
GSR
Ställ in inställningsringen vridmomentsförval (3) på önskat vridmoment.
GSB
Ställ driftssättsväljaren (4) på symbolen "Skruvdragning".
Slagborrning (GSB)
Ställ driftssättsväljaren (4) på symbolen "Slagborrning".
In- och urkoppling
Tryck för start av elverktyget ned strömställaren Till/Från (11) och håll den nedtryckt.
LED-lampan (9) lyser vid lätt tryckt eller helt nedtryckt till-/ frånbrytare (11) och gör det möjligt att belysa arbetsområdet vid ogynnsamma ljusförhållanden.
För att stänga av elverktyget släpper du till-/frånbrytaren (11).
Inställning av varvtal
Du kan reglera det startade elverktygets varvtal medan det är igång, beroende på hur långt du trycker in på-/avknappen (11).
Ett lätt tryck på strömställaren Till/Från (11) ger ett lågt varvtal. Med tilltagande tryck ökar varvtalet.
Inställning av vridmoment (gäller driftssätt skruvdragning)
Med inställningsringen vridmomentsförval (3) kan du välja det vridmoment som behövs i 20 steg. Så snart det inställda vridmomentet har uppnätts stoppas insatsverktyget.
Välja växel mekaniskt
Aktivera rotationsriktningsomkopplaren (5)endast när elverktyget står stilla.
Växelläge 1:
Lågt varvtalsområde, för arbete med stor borrdiameter eller för skruvning.
Växelläge 2:
Växel : Högt varvtalsområde, för arbete med liten borrdiameter.
▶ Skjut alltid växelväljaren till anslag. I annat fall kan elverktyget skadas.
Temperaturberoende överbelastningsskydd
Elverktyget kan inte överbelastas om användning sker enligt föreskrifterna. Vid för kraftig belastning eller om tillåtet driftstemperaturintervall över-/underskrids reduceras varvtalet. Elverktyget går med fullt varvtal först efter att tillåten driftstemperatur har uppnåtts.
Helautomatisk spindellåsning (Auto-Lock)
Om på-/av-strömbrytaren(11) inte trycks in läses borrspindeln och därmed verktygsfästet.
Det gör det möjligt att skruva in skruvar även vid urladdat batteri eller att använda elverktyget som skruvmejsel.
Arbetsanvisningar
▶ Elverktyget ska vara avstängt när det förs mot skruven. Roterande insatsverktyg kan slira bort.
Innan större, längre skruvar dras in i hårt material förborra gängans kärndiameter till ca 2/3 av skruvlängden.
Ett hjälpverktyg kan användas vid borttagning av skruvbits eller universalbithållare.
Bältesclips
Med bältesclipsen (6) kan elverktyget hängas t ex på ett bälte. Vid upphängt elverktyg är båda händerna lediga och elverktyget är alltid till hands.
Underhåll och service
Underhåll och rengöring
Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.
Kundtjänst och applikationsrådgivning
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:
www.bosch-pt.com
Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.
Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.
Svenska
De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.
Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall en expert för farligt gods konsulteras vid förberedelse av transport.
Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter.
Avfallshantering
Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Släng inte elverktyg och inte heller batterier i hushållsavfall!
Endast för EU-länder:
Enligt det europeiska direktivet 2012/19/EU skall obrukbara elverktyg och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier samlas in separat och tillföras en miljöanpassad avfallshantering.
Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan 64).
Norsk
Opplading av batteriet
Indstil omdrejningstal
Allmänna säkerhetsanvisningar för elverktyg
WARNING
Läs alla säkerhetsvarningar,
instruktioner och specifikationer
som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Förvara alla varningar och anvisningar för framtida bruk. Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).
Arbetsplatssäkerhet
Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
Elektrisk säkerhet
Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
▶ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
64 | Svensk
Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt.
Personsäkerhet
▶ Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.
Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
▶ Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
▶ Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgård kan leda till allvarlig personskada inom bråkdelen av en sekund.
Korrekt användning och hantering av elverktyg
▶ Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oätkomliga för barn. Låt elverktyget inte användas av personer som inte är
förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.
Omsorgsfull hantering och användning av sladdlösa elverktyg
Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.
Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador.
Exponera inte ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130 °C kan leda till explosion.
Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specificerade området kan skada batteriet och öka brandrisken.
Service
Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
- Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.
Säkerhetsanvisningar för slående skruvdragare
Håll elverktyget i de isolerade gripytorna när du utför ett arbete där skärtillbehören kan komma i kontakt med dolda kablar. Vid kontakt med en strömförande ledning kan oskyddade metalldelar på verktyget som är strömförande ge operatören en elektrisk stöt.
Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador.
Håll i elverktyget väl. Vid åtdragning eller lossning av skruvar kan höga reaktionsmoment uppstå under korta ögonblick.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.
Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.
Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller explodera. Tillför friskluft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna.
- Öppna inte batteriet. Detta kan leda till kortslutning.
▶ Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.
Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning.
Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.
För information om Bluetooth® Low Energy Module GCY 30-4, läs tillhörande bruksanvisning.
- Var försiktig! När elverktyget används med Bluetooth kan störningar förekomma hos andra apparater, flygplan och medicinska apparater (t.ex. pacemaker, hörapparater). Skador på människor och djur i omedelbar närhet kan inte heller uteslutas. Använd
inte elverktyget med Bluetooth ^2 i närheten av medicinska apparater, bensinstationer, kemiska anläggningar, områden med explosionsrisk eller i sprängningsområden. Använd inte elverktyget med Bluetooth ^2 i flygplan. Undvik drift i direkt närhet till kroppen under en längre period.
Varumärket Bluetooth ^® och logotyperna tillhör Bluetooth SIG, Inc. Alla användning av detta varumärke/logotyp från Robert Bosch Power Tools GmbH sker under licens.
Produkt- och prestandabeskrivning
Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Beakta bilden i den främre delen av bruksanvisningen.
Ändamålsenlig användning
Elverktyget är avsett för i- och urdragning av skruvar samt för åtdragning och lossning av muttrar inom angivet dimensionsområde.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.
(1) Verktygsfäste
(2) Spärrhylsa
(3) Bärrem ^A)
(4) Lock Bluetooth® Low Energy Module 30-4
(5) Bältesklämma ^A)
(6) Batteri ^A
(7) Batteri-uppläsningsknapp ^A
(8) Knapp för elektroniskt val av varvtal
(9) Lampa
(10) Knapp för lampa
(11) Varvtalsindikation
(15) Skruvbit med kullås ^A)
(16) Universalbithållare ^A)
(17) Skruvbit ^4
(18) Insatsverktyg ^A
A) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.
Tekniska data
Sladdlös slagskruvdragare GDR 18V-200 C GDX 18V-200 C GDS 18V-200 C
Artikelnummer
3 601 JG4 1.. 3 601 JG4 2.. 3 601 JG4 3..
66 | Svensk
Sladdlös slagskruvdragare GDR 18V-200 C GDX 18V-200 C GDS 18V-200 C
| Märkspänning V=18 18 18 | ||||
| TomgångsvarvtalA) | ||||
| - Inställning 1 min | -1 | 0 - 1100 0 - 1100 0 - 1100 | ||
| - Inställning 2 min | -1 | 0 - 2300 0 - 2300 0 - 2300 | ||
| - Inställning 3 min | -1 | 0 - 3400 0 - 3400 0 - 3400 | ||
| SlagfrekvensA) | ||||
| - Inställning 1 min | -1 | 0 - 2300 0 - 2300 0 - 2300 | ||
| - Inställning 2 min | -1 | 0 - 3400 0 - 3400 0 - 3400 | ||
| - Inställning 3 min | -1 | 0 - 4000 0 - 4200 0 - 4200 | ||
| Max. vridmoment Nm 200 200 200 | ||||
| Maskinskruv-∅ mm M6 - M16 M6 - M16 M6 - M16 | ||||
| Verktygsfäste 1⁄4" insex 1⁄4" insex/ | ■ 1⁄2" | |||
| Vikt motsvarande EPTA-Procedure 01:2014A) | kg 1,1 - 2,5 1,2 - 2,5 1,1 - 2,5 | |||
| Dataöverföring | ||||
| Bluetooth®B) | Bluetooth® 4.1 (Low Energy) | Bluetooth® 4.1 (Low Energy) | Bluetooth® 4.1 (Low Energy) | |
| Signalavstånd s 8 8 8 | ||||
| max. signalräckviddC) | m 30 30 30 | |||
| Frekvensområde som använts | MHz | 2402 - 2480 | 2402 - 2480 | 2402 - 2480 |
| Utgångseffekt | mW | < 1 | < 1 | < 1 |
| Rekommenderas omgivningstemperatur vid laddning | °C | 0... +35 | 0... +35 | 0... +35 |
| Tillåten omgivningstemperatur vid driftD) och vid lagring | °C | -20... +50 | -20... +50 | -20... +50 |
| Rekommenderade batterier | GBA 18V... ProCORE18V... | GBA 18V... ProCORE18V... | GBA 18V... ProCORE18V... | |
| Rekommenderade laddare | GAL 18... GAX 18... GAL 36... | GAL 18... GAX 18... GAL 36... | GAL 18... GAX 18... GAL 36... | |
A) Beroende på använt batteri
B) De mobila terminalenheterna skall vara kompatibla med Bluetooth®-Low Energy-enheter (version 4.1) och de skall stödja Generic Access Profile (GAP).
C) Räckvidden kan variera kraftigt beroende på yttre omständigheter, bland annat vilken mottagare som används. Inne i slutna rum och genom metallbarriärer (t.ex. väggar, hyllor, resväskor etc.) kan Bluetooth®-räckvidden vara betydligt mindre.
D) Begränsad effekt vid temperaturer <0 °C
Buller-/vibrationsdata
Bullernivåvärde fastställt enligt EN 62841-2-2.
Den A-klassade bullernivån hos elverktyg ligger typiskt på: bullertrycknivå 98,5 dB(A); bullernivå 109,5 dB(A).
Osäkerhet K = 3 dB.
Bär hörselskydd!
Totala vibrationsvärden a _h (vektorsumma för tre riktningar) och osäkerhet K beräknad enligt
EN 62841-2-2:
Dragning av skruvar och muttrar i maximalt tillåten storlek:
GDR 18V-200 C: a_n = 9,8m / s^2 K = 1,5m / s^2
GDX 18V-200 C: a_n=9,0 m/s^2,K=1,5 m/s^2
GDS 18V-200 C: a_n = 11,2m / s^2,K = 1,5m / s^2
Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån.
Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations-
och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden. För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avständt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.
Montage
Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Batteriets laddning
Använd endast de laddare som anges i tekniska data. Endast denna typ av laddare är anpassad till det litiumjonbatteri som används i elverktyget.
Anmärkning: Batteriet levereras delvis laddat. För full effekt ska batteriet före första användningen laddas upp i laddaren.
Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts.
Lithiumjonbatteriet är skyddat mot djupurladdning genom "Electronic Cell Protection (ECP)". Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre.
Undvik att trycka på strömställaren Till/Från efter en automatisk frånkoppling av elverktyget. Batteriet kan skadas.
Beakta anvisningarna för avfallshantering.
Batteriet (6) är försett med två låssteg som hindrar batteriet från att falla ut om dess upplåsningsknapp (7) faller ut. När batteriet är insatt i elverktyget hålls den med en fjäder i rätt läge.
För att ta ut batteriet (6), tryck på upplåsningsknappen (7) och dra batteriet ur elverktyget. Bruka inte våld.
Indikering batteristatus
De tre gröna LED-lamporna på indikeringen för batteristatus visar batteriets laddningsnivå. Av säkerhetsskäl kan man endast kontrollera batteristatus när elverktyget är stilla. Tryck på knappen för indikering av batteristatus eller, för att visa batteriets laddningsnivå. Detta är möjligt även då batteriet är uttaget.
Om ingen LED-lampa lyser efter ett tryck på knappen för batteristatus är batteriet defekt och måste bytas ut.
Observera: batteriets laddningsstatus visas även i användargränssnittet.
Observera: Ackumulatorns laddningsstatus visas även i användargränssnittet Statusindikeringar.
Batterityp GBA 18V...
LED Kapacitet
Fast ljus 3× grönt 60-100 %
Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Rengör regelbundet verktygets luftventiler. Motors fläkt drar in damm inuti huset och en överdriven ackumulering av metallpulver kan orsaka elektrisk fara.
Sätt in insatsverktyget: GDR/GDX 18V-200 C (se bild A - B)
Dra spärrhylsan (2) framåt, för in insatsverktyget i verktygsupptagningen (1) och släpp spärrhylsan (2) igen för att arretera insatsverktyget.
Slagtåliga skruvbits (17) kan användas i kombination med en universalhållare med kulspärr (16).
Sätt in insatsverktyget: GDX/GDS 18V-200 C (se bild B - C)
- Kontrollera efter insättning att insatsverktyget sitter stadigt i verktygsfästet. Insatsverktyget kan under skruvningsprocessen lossa om det inte är stadigt kopplat till verktygsfästet.
Skjut insatsverktyget (18) på fyrkantet på verktygsfästet (1).
Beroende på system sitter insatsverktyget (18) med spel på verktygsfästet (1); funktionen/säkerheten påverkas inte av spelet.
68 | Svensk
Andra insatsverktyg (t ex. dubbelbitar) får inte sättas in i verktygets uttag.
Borttagning av insatsverktyget
Dra spärrhylsan (2) framåt och ta bort insatsverktyget.
Drift
Funktion
Med hjälp av en växel och ett slagverk driver en elmotor verktygsfästet (1) med insatsverktyget.
Arbetsproceduren är indelad i två faser:
skruvdragning och åtdragning (slagverket arbetar).
Slagverket startar när skruvförbandet kör fast och motorn belastas. Slagverket omvandlar nu motorns kraft till jämna vridslag. Lossning av skruvar och muttrar förlöper i omvänd ordningsföljd.
Driftstart
Insättning av batteri
Använd endast original-lithiumjonbatterier från Bosch med den spänning som anges på elverktygets typskylt. Används andra batterier finns risk för kroppsskada och brand.
Sätt rotationsriktningsomkopplaren (12) i mitten för att förhindra en oavsiktlig start. Sätt in det laddade batteriet (6) i handtaget tills det snäpper fast hörbart och ligger jämnt mot handtaget.
Ställa in rotationsriktningen (se bild D)
Med riktningsomkopplaren (12) kan elverktygets rotationsriktning ändras. Vid nedtryckt strömställare Till/ Från (13) kan omkoppling inte ske.
Högergång: För att skruva in skruvar och dra åt muttrar trycker du rotationsriktningsomkopplaren (12) åt vänster ända till anslaget.
Vänstergång: För att lossa och skruva ut skruvar och muttrar trycks riktningsomkopplaren (12) åt höger mot anslaget.
In- och urkoppling
Tryck för start av elverktyget ned strömställaren Till/Från (13) och håll den nedtryckt.
För att stänga av elverktyget släpper du till-/frånbrytaren (13).
Med knappen (8) kan du ställa in det varvtal/den slagfrekvens som krävs i 3 nivåer. Tryck på knappen (8) tills önskad inställning signaliseras i varvtalsindikatorn (11). Den valda inställningen sparas.
Det erforderliga varvtalet/slagtalet beror på materialet och arbetsförhållanden och kan fastställas genom praktiska försök.
Riktvärden för maximalt åtdragningsmoment för skruvar
Uppgifter i Nm, beräknat baserat på spänningstvärsnittet med utnyttjande av sträckgränsen 90 % (vid en friktionskoefficient _tot = 0,12 ). Uppnått åtdragningsmoment ska alltid kontrolleras med en momentnyckel.
Inställning av varvtal
Du kan reglera det startade elverktygets varvtal medan det är igång, beroende på hur långt du trycker in på-/avknappen (13).
Ett lätt tryck på strömställaren Till/Från (13) ger ett lågt varvtal. Med tilltagande tryck ökar varvtalet.
Tända/släcka lampan "PowerLight"
För idrifttagning av lampan (9), tryck på knappen (10). För att släcka lampan (9), tryck på knappen (10) igen.
Arbetsanvisningar
Elverktyget ska vara avstängt när det förs mot muttern/skruven. Roterande insatsverktyg kan slira bort.
Vridmomentet är beroende av slagtiden. Det maximalt uppnädda vridmomentet resulterar i summan av de enkelvridmoment som uppnätts vid alla slag. Det maximala vridmomentet uppnås efter en 6-10 sekunders slag. Efter denna tid ökar åtdragningsmomentet endast minimalt. Slagtiden ska bestämmas för varje erforderligt åtdragningsmoment. Det uppnädda åtdragningsmomentet ska kontrolleras med en momentnyckel.
Förskruvningar med hårt, fjädrande eller mjukt säte
Om de vridmoment som vid ett försök uppnåtts i en slagserie överförs till ett diagram fås en kurva för vridmomentsförloppet. Kurvans höjd motsvarar maximalt uppnåeligt vridmoment och dess stigning den tid som behövs för detta vridmoment.
Vridmomentsförloppet är beroende av följande faktorer:
- Skruvarnas/muttrarnas hållfasthet
- Underlaget (bricka, tallriksfjäder, tätning)
- Aktuella materialets hållfasthet
- Smörjning vid skruvförbandet
Härav följer följande användningsfall:
– Hårt säte förekommer vid förskruvningar av metall mot metall när underläggsbrickor används. Efter en relativt kort slagtid har maximalt vridmoment uppnåtts (brant karakteristik). Onödigt lång slagtid skadar endast maskinen.
– Fjädrande säte förekommer vid förskruvningar av metall mot metall vid användning av fjäderringar, tallriksfjädrar, stagbultar eller skruvar/muttrar med koniskt säte samt vid användning av förlängningar.
- Mjukt säte föreligger vid förskruvningar av t.ex. metall mot trä eller vid användning av bly- eller fiberbrickor som underlag.
Vid fjädrande resp. mjukt säte är det maximala åtdragningsmomentet mindre än vid hårt säte. Dessutom krävs en betydligt längre slagtid.
Hällfasthetsklasse r enligt DIN 267 Standardskruvar Högfasta skruvar 3.6 4.6 5.6 4.8 6.6 5.8 6.8 6.9 8.8 10.9 12.9
| M6 2.71 3.61 4.52 4.8 5.42 6.02 7.22 8.13 9.7 13.6 16.2 |
| M8 6.57 8.7 11 11.6 13.1 14.6 17.5 19.7 23 33 39 |
| M10 13 17.5 22 23 26 29 35 39 47 65 78 |
| M12 22.6 30 37.6 40 45 50 60 67 80 113 135 |
| M14 36 48 60 65 72 79 95 107 130 180 215 |
| M16 55 73 92 98 110 122 147 165 196 275 330 |
Tips
Innan större, längre skruvar dras in i hårt material förborra gängans kärndiameter till ca 2/3 av skruvlängden.
Anmärkning: Se till att små metalldelar inte tränger in i elverktyget.
Efter en längre tids arbete med små varvtal bör du låta elverktyget rotera i 3 minuter vid maximalt varvtal och utan belastning.
Bältesclips
Med bältesclipsen (5) kan elverktyget hängas t ex på ett bälte. Vid upphängt elverktyg är båda händerna lediga och elverktyget är alltid till hands.
Anvisningar för optimal hantering av batteriet
Skydda batteriet mot fukt och vatten.
Batteriet får endast lagras inom ett temperaturområde mellan -20 °C till 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen.
Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya. Beakta anvisningarna för avfallshantering.
Underhåll och service
Underhåll och rengöring
▶ Rengör verktygsfästet (1) och låshylsan (2) då och då och smörj in dem med fett 1 600 A00 2NE.
Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.
Kundtjänst och applikationsrådgivning
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:
www.bosch-pt.com
Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.
Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.
Svenska
De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.
Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall en expert för farligt gods konsulteras vid förberedelse av transport.
Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter.
Avfallshantering
Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Släng inte elverktyg och inte heller batterier i hushållsavfall!
Endast för EU-länder:
Enligt det europeiska direktivet 2012/19/EU skall obrukbara elverktyg och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier samlas in separat och tillföras en miljöanpassad avfallshantering.
Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan 69).
