BRUKSANVISNING EW1511 PANASONIC

(Hushåll) Uppladdningsbar munsköljare

Modellnr. EW1511

Innehåll

Säkerhetsföreskrift ....146

Avsedd användning....149

Beskrivning av delarna....150

Laddning....150

Användning....152

Efter användning 155

Väggmontering 157

Frågor och svar 157

Felsökning 158

Batterilivstid 160

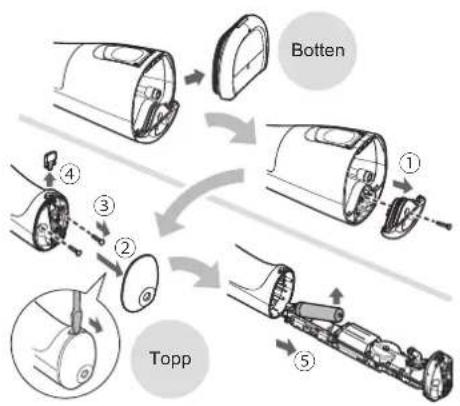

Ta ur det inbyggda laddbara batteriet... 160

Specifikationer....161

Byta munstycke (säljs separat)....161

Tack för att du köpt denna produkt från Panasonic.

Läs igenom denna bruksanvisningen noga innan du börjar använda apparaten. Spara bruksanvisningen för framtida bruk.

Varning

- Sänk inte ner nätadaptern och laddningsstativet i vatten eller tvätta den med vatten.

I annat fall kan det resultera i elstöt eller brand pga. kortslutning.

- Koppla alltid ur adaptern från vägguttaget vid rengöring av nätadaptern och laddningsstativet.

I annat fall kan det resultera i elstöt eller personskada.

- Medföljande strömsladd kan inte bytas. Om strömsladden är skadad måste nätadaptern kasseras.

I annat fall kan det resultera i en olycka eller personskada.

- Munsköljare kan användas av barn från och med 8 års ålder och av personer med nedsatta fysiska, sensoriska eller mentala färdigheter, eller brist på erfarenhet eller kunskap, under översyn.

• Munsköljare ska endast användas med kall- eller varmvatten, eller med lösningar som anges i tillverkarens instruktioner.
  • Barn får inte leka med apparaten.
• Använd inte någon annan än den medföljande nätadaptern för något annat syfte. Använd inte heller någon annan produkt med nätadaptern.
  (Se sidan 150.)
  Det kan det resultera i brännskada eller brand pga. kortslutning.
• Följande symbol indikerar att en specifik löstagbar strömförsörjningsenhet krävs för att ansluta den elektriska apparaten till elförsörjningen. Typreferensen för strömförsörjningsenheten är markerad nära symbolen.

Säkerhetsföreskrift

För att minska risken för personskada, dödsfall, elstöt, brand och skada på egendom, måste du alltid följa säkerhetsföreskrifterna nedan.

Förklaring av symboler

Följande symboler används för att klassificera och beskriva nivån av fara, personskada och egendomsskada som kan uppstå om säkerhetsföreskriften inte åtföljs och apparaten används på ett felaktigt sätt.

!FARA	Betecknar en potentiell risk som kommer att resultera i allvarlig personskada eller dödsfall.
!VARNING	Betecknar en potentiell risk som kan resultera i allvarlig personskada eller dödsfall.
!FÖRSIKTIGHET	Betecknar en fara som kan resultera i en mindre personskada eller skada på egendom.

Följande symboler används för att klassificera och beskriva den typ av instruktioner som ska beaktas.

	Denna symbol används för att uppmärksamma användaren på en specifik användningsprocedur som inte får utföras.
	Denna symbol används för att uppmärksamma användaren på en specifik användningsprocedur som måste utföras för säker användning av apparaten.

! WARNING

▶ Förhindra olyckor

Apparaten ska förvaras utom räckhåll för barn. Låt inga barn använda apparaten.

- Då kan det inträffa en olycka eller personskada genom att avtagbara delar sväljs av misstag.

Strömförsörjning

Anslut inte och koppla inte bort adaptern eller apparatens kontakt till ett vägguttag med fuktiga händer.

- Det kan det orsaka elstöt eller personskada.

Placera inte nätadaptern och laddningsstativet över eller nära ett vattenfyllt handfat eller badkar. Använd inte enheten om nätadaptern är skadad eller om vägguttaget sitter löst.

Skada, modifiera, böj med kraft, dra, vrid eller bunta inte strömsladden. Vidare, placera inget tungt på eller kläm strömsladden.

- I annat fall kan det resultera i elstöt eller brand pga. kortslutning.

Använd inte apparaten på ett sätt som överskrider graderingen för nätströmmen eller sladdragningen.

- Att överskrida graderingen genom att ansluta alltför många strömkontakter till ett och samma vägguttag kan orsaka brand pga. överhettning.

WARNING

Kontrollera alltid att apparaten används med en strömkälla som har samma nätspänning som anges på nätadaptern.

För in adaptern helt och hållet.

- I annat fall kan det resultera i brand eller elstöt.

▶ Vid onormal eller felaktig funktion

Avbryt genast användningen och koppla bort adaptern vid onormal eller felaktig funktion.
- I annat fall kan det resultera i brand, elstöt eller personskada.

- Huvudenheten, adaptern, laddningsstativet eller strömsladden är deformerad eller onormalt het.
- Huvudenheten, adaptern, laddningsstativet eller strömsladden osar bränt.
- Det hörs konstiga ljud under användning eller laddning av huvudenheten, adaptern, laddningsstativet eller strömsladden.
- Begär genast en kontroll eller reparation hos ett auktoriserat servicecenter.

▶ Denna produkt

Denna apparat har ett inbyggt, laddningsbart batteri. Apparaten får inte kastas in i öppen eld, utsättas för hetta eller laddas, användas eller lämnas i en omgivning med hög temperatur.
- Det kan i så fall orsaka överhettning, antändning eller explosion.

Modifiering eller reparation är inte tillåtet.

- Det kan orsaka brand, elstöt eller personskada. →Kontakta ett auktoriserat servicecenter för reparation (batteribyte osv.).

Apparaten får inte monteras isär, med undantag för vid kassering.
- Det kan orsaka brand, elstöt eller personskada.

▶ Rengöring

Rengör regelbundet strömkontakten och apparatens kontakt för att förhindra att damm ansamlas.

- I annat fall kan det uppstå brand på grund av isoleringsfel som orsakats av fukt. Koppla bort strömkontakten och torka av den med en torr trasa.

FÖRSIKTIGHET

▶ Förhindra skada på tänder och tandkött

Personer som inte kan hantera apparaten bör inte använda den.

Personer med låg känsel i munnen bör inte använda denna apparat.

- Då kan det uppstå personskada eller skada på tänder och tandkött.

FÖRSIKTIGHET

Personer med paradontal sjukdom, vars tänder är under behandling eller som oroar sig för symptom i sin mun, ska rådgöra med en tandläkare före användning.

I annat fall kan det uppstå personskada eller skada på tänder och tandkött.

▶ Denna produkt

Använd aldrig apparaten för något annat ändamål än att oral rengöring.

Det kan orsaka en olycka eller personskada när strömmen av vatten riktas mot ögonen, näsan, öronen eller halsen.

Fyll inte behållaren med varmare vatten än 40 °C. - Detta kan orsaka brännskador.

Dela inte munstycke med din familj eller andra personer.

- Det kan orsaka infektion eller inflammation.

Placera inte ett metallföremål så som ett mynt eller ett gem ovanpå laddningsstativet.

- Det kan orsaka brännskador på grund av överhettning.

▶ Observera följande försiktighetsåtgärder

Se till att inga metallföremål eller skräp fastnar på laddningskontakten, strömkontakten eller stickproppen.

- I annat fall kan det resultera i elstöt eller brand pga. kortslutning.

Apparaten får inte tappas eller utsättas för stötar. - Detta kan orsaka personskada.

Linda inte strömsladden runt adaptern eller laddningsstativet vid förvaring.

- Då kan strömsladden gå sönder av belastningen och orsaka brand pga. kortslutning.

Koppla bort adaptern från vägguttaget när laddning inte görs.

- Om du inte gör detta kan det resultera i elstöt eller brand pga. läckström orsakad av försämrad isolering.

Håll i adaptern eller strömkontakten när du ska koppla bort den, inte i strömsladden.

- I annat fall kan det resultera i elstöt eller brand pga. kortslutning.

Efter användning, vårda och rengör alltid huvudenheten och munstycket och torka dem. (Se sidan 155.)

- I annat fall kan det orsaka skada på din hälsa på grund av utbredning av mögel och bakterier.

Hantering av urtaget batteri vid kassering

FARA

Det laddningsbara batteriet är endast till för användning i denna apparat. Använd inte batteriet med andra produkter.

Ladda inte batteriet när det har tagits bort från produkten.

Kasta inte i eld eller applicera värme.

Slå inte på, ta isär, modifiera eller punktera batteriet med en nål.

Låt inte batteriets positiva och negativa poler komma i kontakt med varandra genom något metallföremål.

Bär inte eller förvara inte batteriet tillsammans med metallsmycken, såsom halsband och hårnålar.

Använd inte eller lämna inte batteriet där det utsätts för höga temperaturer, som t.ex. i direkt solljus eller nära andra värmekällor.

Ta aldrig av höljet på batteriet.

- Det kan i så fall orsaka överhettning, antändning eller explosion.

WARNING

Efter att du tagit bort batteriet, förvara det inte inom räckhåll för barn och spädbarn.

- Batteriet orsakar skador på kroppen om du råkar svälja det.

Om detta inträffar, kontakta läkare omedelbart.

Om batterivätska läcker ut och kommer i kontakt med ögonen, gnid inte ögonen och skölj ordentligt med rent vatten, så som kranvatten.

- I annat fall kan det resultera i ögonskada. Kontakta läkare omedelbart.

FÖRSIKTIGHET

Om batterivätska läcker ut och kommer i kontakt med hud eller kläder, skölj med rent vatten, så som kranvatten.

- I annat fall kan det orsaka inflammation.

Avsedd användning

• När du först börjar använda munsköljaren kan du uppleva lätt blödning på tandkött även om ditt tandkött är friskt. Detta beror på att tandköttet stimuleras av munsköljaren för första gången. Blödningen slutar vanligen efter en eller två veckors användning. Om blödning fortsätter efter mer än två veckor kan det vara en indikation på att ditt tandkött inte är helt friskt eller exempelvis har fått periodontit. Om detta händer, sluta använda munsköljaren och rådgör med din tandläkare.
• Häll inte salt, munskölj eller andra kemikalier i vattenbehållaren. Detta kan orsaka funktionsfel.
• Torka inte huvudenheten med en hårtork eller varmluftspistol. Detta kan orsaka felaktig funktion eller deformering av delarna.
• Förvara apparaten på en plats med låg luftfuktighet efter användning. Om apparaten lämnas i ett badrum kan det orsaka funktionsfel.

WARNING

- Batteriet orsakar skador på kroppen om du råkar svälja det.

Beskrivning av delarna

A Fram Bak

① Strömbrytare (⑪)
② Nivåbrytare
③ LED-indikator för
vattentrycksnivå (1\~5 nivåer)
④ Indikator för lågt batteri (blå)
⑤ Laddningsstatusindikator (röd)
⑥ Löstagningsknapp för munstycke
⑦ Vattenbehållare (insida)
⑧ Lock till vattenbehållare
⑨ Sugslang
⑩ Filter
⑪ Knapp för att lossa nedre lock ⑫ Nedre lock

B Nätadapter (RE7-87)

(Strömkontaktens utformning varierar beroende på land. En av de angivna strömförsörjningsenheterna

medföljer denna apparat.)

⑬ Adapter
⑭ Strömkontakt
⑮ Strömsladd
⑯ Kontakt för apparat

© Laddningsstativ (RC8-4)

⑰ Laddningskontakt
⑱ Munstyckeställ
⑲ Skruvhål för

väggmontering Laddaren kan monteras på en vägg med två träskruvar.

⑳ Stativuttag

D Munstycke (×2)

- Munstycket är en förbrukningsvara.

②1 Munstycke
⑳ Hållare
②3 Identifi eringsring

Tillbehör

E 2 skruvar

Obs

Det kan förekomma fukt inuti huvudenheten (vattenbehållare och sugslang) från destillerat vatten som användes när produkten testades.

Laddning

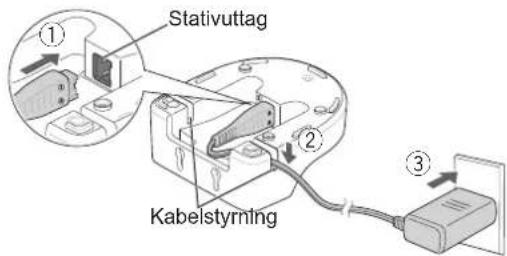

1 Ansluta nätadaptern.

① Sätt in apparatens kontakt ordentligt i stativuttaget.
② Dra sladden genom kabelstyrningen till höger, vänster eller i mitten, beroende på var laddaren är placerad.

- Placera bordsladdaren på ett plant och fast underlag.

③ Anslut adaptern till vägguttaget.

Stativuttag Kabelstyrning

• Laddning krävs när indikatorn för lågt batteri (blå) blinkar.
• Om du stänger av strömmen med "①" när batteriet har liten laddning kvar, kommer indikatom för lågt batteri släckas efter 5 sekunder.

Laddningpågår	Laddningenfullbordad

(Tänds • Släcks ○)

Laddning onormal(Blinkar rött tvågånger per sekund)

(Blinkar ...)

▶ Angående laddningstid
2 Sätt i huvudenheten rakt i laddningskontakten med framsidan vänd utåt.
▶ Indikatorvisning under laddning
▶ Hur man kontrollerar om laddningen är fullbordad
- Om du ansluter och kopplar loss huvudenheten från laddningsstativet efter att laddningen är klar, kommer indikatorn för laddningsstatus att tändas och sedan släckas igen efter 5 sekunder.

3 För säkerhetsskull och för att spara ström, koppla loss strömkontakten.

• Att ladda batteriet i mer än 1 timme kommer inte att orsaka skada huvudenheten.
  Drifttid efter full laddning ca 10 minuter* (När vattentrycksnivån är satt till 5)
  * Detta kan variera beroende på kringtemperatur och användningsförhållanden.
• Laddningen är fullbordad efter ca 1 timme. (Laddningstiden kan variera med hänsyn till återstående batterikapacitet.)

OBS!

• Laddningstiden kan variera när apparaten används första gången eller när den inte har används under längre tid än 6 månader. Indikatorn för laddningsstatus, ➤ kanske inte tänds de första minuterna av en laddning men kommer att tändas då laddningen fortsätter.
• Batteriet kommer att försämras om det inte används under 6 månader eller mer så se till att utföra en full uppladdning åtminstone var 6:e månad.
• Rekommenderad omgivningstemperatur för laddning är 10 °C - 35 °C. Det kan ta längre tid att ladda eller kommer att blinka snabbt och det kan hända att batteriet inte laddar ordentligt i extremt höga eller låga temperaturer.
• Att fortsätta ladda batteriet kommer inte att påverka batteriets prestanda.

Användning

1 Fyll vattenbehållaren med vatten.

① Öppna locket till vattenbehållaren.
② Fyll på vatten medan huvudenheten hålls plan.
③ Stäng locket till vattenbehållaren ordentligt.
- Använd alltid nytt vatten eller ljummet vatten.
- Om vattnet känns kallt, använd ljummet vatten med en temperatur på 40 °C eller mindre.
▶ Om locket till vattenbehållaren öppnas
① Passa in packningen på locket till vattenbehållaren mot öppningen i vattenbehållaren.
⑥ Tryck in till ett "klick" hörs.

① ② Full vatten lige

2 Fäst munstycket.

Tryck in ordentligt

3 Tryck på nivåbrytaren och välj vattentrycksnivå.

• När du trycker på nivåbrytaren kommer vattentrycksnivån som användes senaste gången att väljas. Varje gång du trycker på nivåbrytaren kommer vattentrycksnivån att ändras enligt följande: 1 (svag) → 2 → 3 → 4 → 5 (stark) → 1...
  Angående funktionen för att minnas vattentrycksnivå. Enheten kommer ihåg vilken vattentrycksnivå som användes senast och starta med den nästa gång.
• När apparaten inte har används under en längre tid eller när batteriet är förbrukat kommer vattentrycksnivån att återgå till 1.

4 Rengör insidan av munnen med vattenstrålen.

① Placera munstycket i din mun.
② Stäng munnen försiktigt.
③ Slå på strömbrytaren "①".
- Du kan växla vattentrycksnivån genom att trycka in nivåbrytaren, även när apparaten används.
- Om huvudenheten lutar för mycket kommer inget vatten ut från munstycket.
▶ Drifttid med fullt vatten ca 60 sekunder.

(När vattentrycksnivån är satt till 5)

▶ För att justera riktningen på munstycket

Du kan justera riktningen på vattenstrålen genom att rotera munstyckets hållare.

Punkt 1
Håll ansiktet över handfatet.

※ Den kan även användas i ett bad.

OBS!

• När apparaten används första gången tryck in strömbrytaren "①" och kontrollera vattentrycksnivån när vattnet sprutar ut. Börja använda apparaten med den kontrollerade vattentrycksnivån.
• Apparaten kanske inte fungerar under en omgivande temperatur på cirka 5 °C eller lägre. Apparaten kanske inte fungerar utanför rekommenderat temperaturområde.
• Tryck inte spetsen på munstycket för hård mot tänderna eller gommen.
• Om du känner att det gör ont, stäng av strömbrytaren "①" och sänk nivån på vattentrycket.
• Slå inte på strömbrytaren "①" när vattentanken är tom om du inte torkar fukt inuti huvudenheten. (Detta kan orsaka funktionsfel.)

Tips för användning

▶ Rengöring mellan tänder

• Rikta vattenstrålen mot området mellan tänderna.
• Rikta från fram- och baksidorna på tänderna.
  ◆ Med hjälp av vattenstrålen när du utrymmen mellan tänderna, som inte du inte kommer åt med en tandborste. Rester som fastnat mellan tänder och tandkött avlägsnas. Den pulserande effekten ger också en effektiv stimulering av tandköttet.

• Rikta vattenstrålen mot utrymmet mellan tänder och tandkött.
• Flytta sakta vattenstrålen längs tandköttet.
• Rengör fram- och baksidan av tänderna och även bakom visdomständer.
• Om du är orolig för känsligt tandkött, använd en lägre trycknivå på vattenstrålen.

• Stimulering av tandkött med vattenstråle.
• Om du är orolig för känsligt tandkött, ställ in en lägre trycknivå på vattenstrålen.

Då plack på ytan av tänder inte kan avlägsnas endast med vattenstråle krävs alltid borstning. En rekommendation är att använda munsköljaren efter att du har borstat tänderna.

Rengör apparaten efter varje användning.

1 För att förhindra att vatten skvätter, slå av strömbrytaren "①" medan du har kvar munstycket i munnen.

2 Töm återstående vatten och tvätta munstycket med vatten.

① Häll ut eventuellt kvarvarande vatten. Byt vatten varje gång du använder apparaten.

② Slå på strömbrytaren "①" för att avlägsna återstående vatten. Kör till dess att inte mer vatten kommer ut.

③ Ta bort munstycket och skölj av det med vatten.

Dra ut det medan du trycker in.

Löstagningsknapp för munstycke

3 Ta bort nedre locket och skölj av hela apparaten samt insidan av behållaren.

▶ Hur man tar bort nedre locket

Knapp för att lossa nedre lock

Lyft upp medan du trycker in.

4 Efter att ha torkat, placera huvudenheten upprätt på laddningsstativet.

① Torka eventuellt vatten på munstycket och huvudenheten med en handduk eller motsvarande och torka dem på en väl ventilerad skuggig plats.
② Förvara den upprätt · Fäst nedre luckan och placera huvudenheten upprätt på laddningsstativet.

▶ Hur man fäster nedre locket

a Sätt i klackarna (2 ställen) på framsidan av det nedre locket i huvudenheten.
(b) Tryck in hakarna (2 ställen) på baksidan.

OBS!

• Tvätta inte med ljummet vatten som är varmare än 50 °C.
• Använd neutralt diskmedel och skölj ordentligt med vatten för att se till att inget diskmedel finns kvar efter rengöring.
• Använd aldrig lösningsmedel, bensin eller alkohol. (Detta kan orsaka felfunktion, sprickor eller missfärgning av delarna.)

Svenska

▶ Om identifieringsringen lossar
Passa in munstycket mot identifieringsringen (i någon riktning) för att fästa den.
- Munstyckets funktion påverkas inte av om du har monterat någon identifieringsring eller ej.
▶ När vattenstrålen är svag

Ta bort eventuell smuts från filtret (spetsen av sugslangen).

Filter

Skrubba lätt med en mjuk borste.

▶ När smuts är ett problem

Torka den med en torr trasa. (Skölj inte med vatten.)

Laddningsstativ Nätadapter

Väggmontering

Se till att välja en stabil vägg eller tvärstycke för att montera laddningsstativet.

① Skruva in två runda träskruvar som finns i handeln (nominell diameter: 2,7 - 3,1 mm) med mellanrum på 29 mm så att skruvhuvudena kommer ut 3,0 mm från väggen.

② Haka skruvhålen för väggmontering på baksidan av laddningsstativet på skruvarna och fäst stativet.

① Lyft laddningsstativet. ② Dra den framåt.

Frågor och svar

Fråga Svar

Batteri

Kommer batteriet att bli uttömt efter lång tid utan användning? Kan batteriet laddas innan varje användning?

Ladda en gång var 6:e månad. Om du inte använder den under 6 månader kan batteriet försämras.

Batteriets livstid kommer inte att påverkas tack vare användning av ett litiumjon batteri.

Felsökning

Problem Möjlig orsak Åtgärd
Under pågående laddning	Laddningsstatusindikatorn tänds inte.	Du har just köpt produkten eller så har den inte använts under ett tag.	Även om laddningsstatusindikatorn inte tänds de första minuterna av en laddning kommer de att tändas då laddningen fortsätter. Om den inte tänds efter ett tag, begär en reparation hos din försäljare eller serviceverkstad.
	Laddningsstatusindikatorn blinkar snabbt (två gånger per sekund).	Huvudenheten är inte ordentligt inkopplad på laddningsstativet.	Kontrollera för att se att huvudenheten står rakt upp så att dess botten kommer i kontakt med laddningskontakten på laddningsstativet och så att laddningsstatusindikatorn tänds. (Se sidan 151.)
		Omgivande temperatur är för låg eller för hög under laddning.	Ladda inom rekommenderat temperaturområde på 10 °C till 35 °C. Indikatorn blinkar även när du laddar den inom rekommenderat temperaturområde, kontakta din återförsäljare eller serviceverkstad för reparation.
	Apparaten kan endast användas under några minuter efter en full laddning.	Huvudenheten är inte ordentligt inkopplad på laddningsstativet.	Kontrollera för att se att huvudenheten står rakt upp så att dess botten kommer i kontakt med laddningskontakten på laddningsstativet och så att laddningsstatusindikatorn tänds. (Se sidan 151.)
	Indikatorn för lågt batteri blinkar inte men apparaten slutar fungera.	Batteriet har nätt slutet på dess livstid (cirka 3 år).	Byt ut det mot ett nytt. (Se sidan 160.) Kontakta din återförsäljare eller serviceverkstad.

Svenska

Problem Möjlig orsak Åtgärd
Under användning	Apparaten fungerar inte.	Batteriet har nätt slutet på dess livstid (cirka 3 år).	Avlägsna det inbyggda uppladdningsbara batteriet.(Se sidan 160.)Kontakta din återförsäljare eller serviceverkstad.
		Apparaten används under ca 5 °C eller lägre.	Använd inte apparaten vid 5 °C eller lägre temperatur.
	Vattenstrålen är svag.	Munstycket är tilltäppt.Munstyckets utsläpp är klämt.	Byt ut munstycket mot ett nytt.
		Filtret är tilltäppt.	Ta bort smuts från filtret.(Se sidan 156.)
	Inget vatten kommer ut.	Huvudenheten lutar för mycket.	Använd apparaten med huvudenheten upprätt. (Se sidan 153.)
		Det kan ta lite tid för att suga upp vatten.	Vänta till vattnet kommer ut.
	Vatten läcker från nedre locket.	Smuts har samlats på gummidelen på nedre locket.	Ta bort smutsen.(Se sidan 156.)

Om problemen inte kan lösas, kontakta butiken där du köpte enheten eller en serviceverkstad auktoriserad av Panasonic för reparation.

Batterilivstid

Cirka 3 år. Batteriet har kanske nätts dess livstid om användningsfrekvensen minskar dramatiskt efter en full laddning.

(Batteriets användbara livstid kan variera beroende på användnings- eller förvaringsförhållanden)

Byt ut batteriet hos en auktoriserad serviceverkstad.

Ta ur det inbyggda laddbara batteriet

Avlägsna de inbyggda laddningsbara batteriet när apparaterna ska kasseras.

Batteriet måste kasseras säkert.

Lämna in batteriet på en återvinningsstation för batterier om en sådan finns.

Denna illustration får endast användas vid kassering av apparaten, och inte för reparation. Om du själv plockar isär apparaten kommer den inte längre att vara vattentät, vilket kan orsaka funktionsfel.

• Ta bort apparaten från laddningsstativet och adaptern, tryck in strömbrytaren för att slå på strömmen och håll sedan strömmen på till dess att batteriet är helt tomt.
• Avlägsna nedre locket.
• Utför stegen ① till ⑤ för att ta isär huvudenheten och ta bort batteriet med en skruvmejsel.
• Isolera ⊕ och ⊖ polerna genom att sätta tejp på dem. (För att förhindra kortslutning av polerna.)

Miljöskydd och återvinningsbara material

Denna apparat innehåller ett litiumjon batteri. Var noga med att lämna batteriet på en återvinningsstation eller på annan plats där men vet hur man tar hand om batteriavfall.

Specifikationer

Driftspänning	Se namnbrickan på produkten(automatisk spänningskonvertering)
Laddningstid Ca. 1 timmar
Pumpfrekvens	Ca. 1600 pulser/minut (nivå 5)Ca. 960 pulser/minut (nivå 1)
Vattentryck	NIVÅ 5:Ca. 647 kPa (ca. 6,6 kgf/cm2)NIVÅ 1:Ca. 196 kPa (ca. 2,0 kgf/cm2)
Drifttid	NIVÅ 5:Ca. 10 minuter*(vid 20 °C, full laddning)
Tankvolym Ca. 200 ml (ca. 60 sekunder*)
Mått	Huvudenhet: 210 (H) x 75 (W) x 85 (D)mm (exklusive munstycke)Laddningsstativ: 40 (H) x 90 (W) x100 (D) mm
Vikt	Huvudenhet: Ca. 270 g (inklusivemunstycke)Laddningsstativ: Ca. 115 g
Luftburet ljud 71 (dB (A) re 1 pW)

Denna produkt är endast avsedd för användning i hemmet.

Byta munstycke (säljs separat)

• Om munstyckets spets blir deformerad ska munstycket bytas ut mot ett nytt.
• Munstycket ska bytas ungefär var 6:e månad av hygieniska skäl, även om det inte är deformerat.
• Flera munstycken med identifieringsringar i olika färger gör att flera personer kan använda samma apparat.

Nytt munstycke (spets)

Deformerat (slitet) munstycke (spets)

Artikelnummer Utbytesmunstycke för EW1511
WEW0983 Munstycke

Avfallshantering av produkter och batterier Endast för Europeiska Unionen och länder med återvinningssystem

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att förbrukade elektriska och elektroniska produkter och batterier inte får blandas med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska dom lämnas till passande uppsamlingsställe i enlighet med nationella bestämmelser.

Genom att sortera korrekt hjälper du till att spara värdefulla resurser och förhindrar eventuella negativa effekter på människors hälsa och på miljön.

För mer information om insamling och återvinning kontakta din kommun.

Olämplig avfallshantering kan beläggas med böter i enlighet med nationella bestämmelser.

Notering till batterisymbolen (nedanför):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall uppfyller den de krav som ställs i direktivet för den aktuella kemikalien.

Panasonic

Brugsanvisning

Tiltenkt bruksområde 189

Tiltenkt bruksområde

• Lading kreves när indikatoren for lavt batterinivå (blå) blinker.
• Hvis du slår av strømbryteren «①» när batterinivået er lavt, slås indikatoren for lavt batterinivå av etter fem sekunder.

Bytte av dyse (selges separat)

• Hvis dysens spiss blir deformert, må du bytte dysen med en ny.
• Dysen må byttes ut hver 6. måned på grunn av hygieniske årsaker, selv om den ikke er deformert.
• Valgfrie dyser har en identifikasjonsring, slik at flere personer kan dele på hoveddelen.

Ny dyse (tupp) Misdannet (slitt) dyse (tupp)

Delenummer Utskiftningsdyse for EW1511
WEW0983 Dyse

Norsk
