BEDIENUNGSANLEITUNG EW1511 PANASONIC

Betriebsanleitung (Haushalts-) Wiederaufladbare Munddusche

Modellnr. EW1511

Inhalt

Sicherheitshinweise ......26
Beabsichtigter Gebrauch....29
Bezeichnung der Bauteile....30
Aufladen 30
Wie das Gerät zu verwenden ist......32
Nach dem Gebrauch 35
Wandmontage 37

Häufig gestellte Fragen 37
Fehlersuche....38
Akkulebensdauer....40

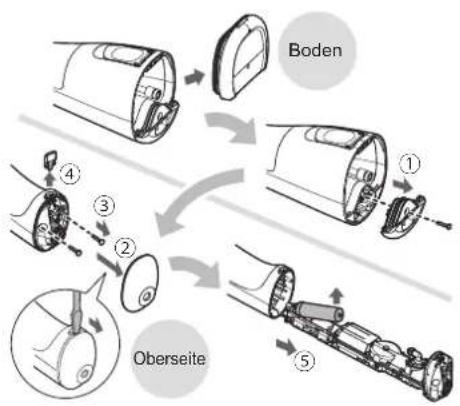

Entnehmen des integrierten Akkus......40
Spezifikationen 41
Auswechseln der Düse
(separat erhältlich)......41

Vielen Dank, dass Sie sich für den Kauf dieses Panasonic-Produkts entschieden haben. Bevor Sie dieses Gerät in Betrieb nehmen, lesen Sie sich bitte diese Anleitung vollständig durch und bewahren Sie sie für ein späteres Nachschlagen auf.

Warnung

• Tauchen Sie den Netzadapter und den Ladeständer nicht ins Wasser und waschen Sie die Teile auch nicht mit Wasser.

Ansonsten kann es durch einen Kurzschluss zu einem elektrischen Schlag oder Brand kommen.

- Ziehen Sie den Netzadapter aus der Steckdose, bevor Sie den Adapter oder Ladeständer reinigen.

Ansonsten kann es zu einem elektrischen Schlag oder Verletzungen kommen.

- Das Stromversorgungskabel kann nicht ausgetauscht werden. Wenn das Netzkabel beschädigt wird, muss der Netzadapter entsorgt werden.

Ansonsten kann es zu einem Unfall oder Verletzungen kommen.

- Munduschen können von Kindern ab 8 Jahren verwendet werden. Unter Aufsicht können Sie ebenfalls von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten verwendet werden oder von Personen, denen entsprechende Kenntnisse und Erfahrungen fehlen.

• Munduschen dürfen nur mit warmem oder kaltem Wasser verwendet werden oder mit speziellen Lösungen, so wie sie in den Herstelleranleitungen festgelegt sind.
• Kinder dürfen mit dem Gerät nicht spielen.
• Verwenden Sie keine anderen Netzteile als den mitgelieferten Netzadapter. Verwenden Sie den Netzadapter auch nicht für andere Produkte. (Siehe Seite 30.)

Ansonsten kann es durch einen Kurzschluss zu Verbrennungen oder Brand kommen.

- Das folgende Symbol zeigt an, dass ein spezielles abnehmbares Netzteil für den Anschluss des elektrischen Gerätes an das Versorgungsnetz erforderlich ist. Die Typenbezeichnung des Netzteils ist neben dem Symbol angegeben.

Sicherheitshinweise

Um das Risiko von Verletzungen, Tod, elektrischem Schlag, Brand und Sachschäden zu reduzieren, beachten Sie immer die folgenden Sicherheitsmaßnahmen.

Erklärung der Symbole

Die folgenden Symbole werden verwendet, um die Größe der Gefahr, Verletzung und Schäden am Eigentum zu beschreiben, die verursacht werden, wenn die Beschreibung nicht beachtet wird und ein unsachgemäßer Gebrauch erfolgt.

GEFAHR

Bezeichnet eine mögliche Gefahr, die zu emsthaften Verletzungen oder zum Tod führt.

WARNUNG

Bezeichnet eine mögliche Gefahr, die zu emsthaften Verletzungen oder zum Tod führen könnte.

VORSICHT

Bezeichnet eine Gefahr, die zu kleineren Verletzungen oder Sachschäden führen kann.

Die nachstehenden Symbole werden zur Kennzeichnung und Beschreibung der Art zu beachtender Anweisungen verwendet.

Dieses Symbol wird verwendet, um die Benutzer auf einen speziellen Betriebsablauf aufmerksam zu machen, der nicht ausgeführt werden darf.

Dieses Symbol wird verwendet, um die Benutzer auf einen bestimmten Betriebsablauf aufmerksam zu machen, der befolgt werden muss, um das Gerät sicher zu betreiben.

WARNUNG

▶ Unfälle vermeiden

Nicht in Reichweite von Kindern oder Kleinkindern lagern. Vermeiden Sie eine Benutzung des Gerätes durch Kinder oder Kleinkinder.

- Ansonsten kann es zu Unfällen oder Verletzungen durch die versehentliche Einnahme abnehmbarer Teile kommen.

▶ Stromversorgung

Den Netzadapter oder den Gerätestecker nicht mit nassen Händen an die Steckdose anschließen oder von ihr abziehen.

- Sonst kann es zu einem elektrischem Schlag oder Verletzungen kommen.

Platzieren Sie den Netzadapter und den Ladeständer nicht über oder in der Nähe von mit Wasser gefüllten Waschbecken oder Badewannen.

Verwenden Sie das Gerät nicht, wenn der Netzadapter beschädigt ist oder locker in der Steckdose sitzt.

Das Netzkabel darf nicht beschädigt, abgeändert, geknickt, gedehnt, verdreht oder gebündelt werden. Stellen Sie auch nichts Schweres auf das Kabel und klemmen Sie es nicht ein.

- Ansonsten kann es durch einen Kurzschluss zu einem elektrischen Schlag oder Brand kommen.

Nicht auf eine Art verwenden, welche die Nennleistung der Steckdose oder der Kabel übersteigt.

- Wird die Nennleistung überschritten, weil zu viele Netzstecker in einer Steckdose stecken, kann dies zu Brand durch Überhitzung führen.

WARNUNG

Stellen Sie immer sicher, dass das Gerät mit einer elektrischen Stromquelle betrieben wird, die zu der Nennspannung passt, die am Netzadapter angegeben ist. Führen Sie den Adapter bis zum Anschlag ein.

- Andernfalls kann es zu Brand oder einem elektrischem Schlag kommen.

▶ Im Falle einer Anomalie oder Fehlfunktion

Stellen Sie den Betrieb sofort ein und ziehen Sie den Adapter, wenn das Gerät sich ungewöhnlich verhält oder eine Betriebsstörung auftritt.

• Andernfalls kann es zu Brand, elektrischem Schlag oder Verletzungen kommen.

• Das Hauptgerät, der Adapter, der Ladeständer oder das Netzkabel ist deformiert oder wird ungewöhnlich heiß.
• Das Hauptgerät, der Adapter, der Ladeständer oder das Netzkabel erzeugt einen Brandgeruch.
• Beim Gebrauch oder Aufladen des Hauptgeräts, Adapters, Ladeständers oder Netzkabels tritt ein ungewöhnliches Geräusch auf.
• Fordern Sie augenblicklich eine Überprüfung oder Reparatur bei einem autorisierten Kundenzentrum an.

▶ Dieses Produkt

Dieses Produkt enthält einen internen Akku. Es darf nicht in ein Feuer geworfen, Hitze ausgesetzt oder in einer Umgebung mit hohen Temperaturen geladen, verwendet oder aufbewahrt werden.

- Nichtbeachtung kann eine Überhitzung, Entzündung oder Explosion verursachen.

Nicht verändern oder reparieren.

• Sonst kann es zu Brand, elektrischem Schlag oder Verletzungen kommen.
  →Zur Reparatur setzen Sie sich mit einem autorisierten Kundenzentrum in Verbindung (Akkuaustausch, usw.).

Zerlegen Sie niemals das Produkt, außer wenn Sie es entsorgen.
- Sonst kann es zu Brand, elektrischem Schlag oder Verletzungen kommen.

▶ Reinigung

Reinigen Sie den Netzstecker und Gerätestecker regelmäßig, um eine Ansammlung von Staub zu vermeiden.

- Nichtbeachtung kann einen Brand durch Isolierungsausfall bei einwirkender Feuchtigkeit verursachen.

Trennen Sie den Adapter ab und wischen Sie die Stecker mit einem trockenen Tuch ab.

VORSICHT

▶ Schäden an Zähnen und Zahnfleisch vermeiden

Personen, die nicht in der Lage sind damit umzugehen, sollten dieses Gerät nicht verwenden. Personen, die im Mund wenig Gefühl haben, sollten diesen Apparat nicht benutzen.

- Es kann sonst zu Schäden an Zähnen und Zahnfleisch kommen.

VORSICHT

Personen, die unter Parodontose leiden, in zahnärztlicher Behandlung sind oder krankheitsähnliche Symptome in ihrem Mund festgestellt haben, sollten vor Gebrauch einen Zahnarzt konsultieren.

- Ansonsten kann es zu Verletzungen an Zähnen und Zahnfleisch kommen.

▶ Dieses Produkt

Verwenden Sie das Gerät ausschließlich zur oralen Reinigung.

- Bei Nichtbeachtung kann es zu Unfällen oder Verletzungen kommen, wenn der Wasserstrahl auf die Augen, Nase, Ohren, Zunge oder in den Rachenraum gerichtet wird.

Füllen Sie den Tank nicht mit Wasser, das wärmer als 40 °C ist.

- Andernfalls kann es zu Verbrennungen kommen.

Verwenden Sie die Düse nicht gemeinsam mit Ihrer Familie oder anderen Personen.

- Ansonsten kann es zu Infektionen oder Entzündungen kommen.

Legen Sie keinen Metallgegenstand wie etwa eine Münze oder einen Clip auf den Ladeständer.

- Andernfalls kann es zu Verbrennungen durch übermäßige Hitze kommen.

▶ Beachten Sie die folgenden Vorsichtsmaßnahmen

Achten Sie darauf, dass kein Metallgegenstand oder Schmutz am Ladestecker, Netzstecker oder Gerätestecker anhaftet.

- Ansonsten kann es durch einen Kurzschluss zu einem elektrischen Schlag oder Brand kommen.

Nicht das Gerät und Adapter fallen lassen und setzen Sie sie keinen Schlägen aus.

- Andernfalls kann es zu Verletzungen kommen.

Wickeln Sie das Netzkabel zur Aufbewahrung nicht um den Adapter oder den Ladeständer.

- Andernfalls kann es passieren, dass das Netzkabel unter der Last bricht und es so zu einem Brand durch Kurzschluss kommt.

Ziehen Sie den Adapter aus der Netzsteckdose, wenn kein Ladevorgang erfolgt.

- Eine Nichtbefolgung kann einen elektrischen Schlag oder Brand aufgrund eines elektrischen Leckstroms durch die Verschlechterung der Isolierung verursachen.

Fassen Sie beim Ziehen des Adapters oder Gerätesteckers das betreffende Teil und ziehen Sie nicht am Netzkabel.

- Ansonsten kann es durch einen Kurzschluss zu elektrischen Schlägen oder Brand kommen.

Reinigen Sie nach dem Gebrauch das Hauptgerät und die Düse und trocknen Sie sie. (Siehe Seite 35.)

- Nichtbeachtung kann zu Gesundheitsschäden führen, da es zu Schimmel und Bakterienbildung kommen kann.

Handhabung des ausgebauten Akkus beim Entsorgen

GEFAHR

Der Akku ist ausschließlich für die Benutzung mit diesem Gerät bestimmt. Verwenden Sie den Akku nicht für andere Geräte.

Laden Sie den Akku nicht mehr auf, nachdem er entfernt wurde.

Werfen Sie den Akku nicht ins Feuer und setzen Sie ihn nicht Hitze aus.

Schlagen Sie nicht auf den Akku, bauen Sie ihn nicht um oder auseinander und durchstechen Sie sie nicht mit einem Nagel.

Lassen Sie die positiv und negativ geladenen Pole nicht mittels metallener Objekte miteinander in Berührung kommen.

Bewahren Sie keinen metallenen Schmuck oder Haarnadeln in der Nähe des Akkus auf.

Verwenden oder belassen Sie den Akku nicht an Orten, wo er hohen Temperaturen ausgesetzt werden kann, wie etwa unter direkter Sonneneinstrahlung oder in der Nähe anderer Wärmequellen.

Ziehen Sie niemals die Hülsen ab.

- Nichtbeachtung führt zu Überhitzung, Zündung oder Explosion.

WARNUNG

Nach der Entfernung des Akkus bewahren Sie diesen außer Reichweite von Kindern auf.

- Es können körperliche Schäden verursacht werden, wenn der Akku verschluckt wird.

Sollte es dazu kommen, verständigen Sie bitte sofort einen Arzt.

Wenn Batterieflüssigkeit ausläuft und mit den Augen in Berührung kommt, die Augen nicht

reiben sondern gründlich mit klarem Wasser wie Leitungswasser abspülen.

- Andernfalls kann es zu Augenverletzungen kommen. Verständigen Sie bitte sofort einen Arzt.

VORSICHT

Wenn Batterieflüssigkeit ausläuft und mit Haut oder Kleidung in Berührung kommt, mit klarem Wasser wie Leitungswasser abspülen.

- Andernfalls kann es zu Entzündungen kommen.

Beabsichtigter Gebrauch

• Beim anfänglichen Gebrauch der Munddusche können leichte Zahnfleischblutungen auftreten, obwohl Ihr Zahnfleisch gesund zu sein scheint. Der Grund hierfür ist, dass Ihr Zahnfleisch zum ersten Mal Stimulation durch die Munddusche erfährt. Die Blutungen sollten nach einer oder zwei Wochen Gebrauch nachlassen. Sollten die Blutungen länger als zwei Wochen anhalten, kann dies ein Anzeichen dafür sein, dass ein Problem mit Ihrem Zahnfleisch vorliegt, wie beispielsweise Parodontose. Stellen Sie in diesem Fall den Gebrauch der Munddusche ein und suchen Sie Ihren Zahnarzt auf.
• Kein Salz, Mundwasser oder andere Chemikalien in den Wassertank füllen. Andernfalls kann es zu Fehlfunktionen kommen.
• Das Hauptgerät nicht mit einem Trockner oder einem Heizlüfter trocknen. Andernfalls kann es zu Fehlfunktionen oder Verformung der Teile kommen.
• Bewahren Sie das Gerät nach dem Gebrauch an einem Ort mit niedriger Luftfeuchtigkeit auf.

Bezeichnung der Bauteile

A
Vorne Hinten

B

©

D

A Hauptgerät

① Netzschalter (⑪)
② Druckstufenschalter
③ LED-Anzeige für
Wasserdruckstufe (1 bis 5)
④ Akku-Warnanzeige (blau)
⑤ Ladestatusanzeige (rot)
⑥ Düsenfreigabetaste
⑦ Wassertank (im Inneren)
⑧ Wassertankklappe
⑨ Ansaugschlauch
⑩ Filter
⑪ Bodendeckel-Freigabetaste
12 Bodendeckel

B Netzadapter (RE7-87)

(Die Netzsteckerform variiert je nach Gebiet. Eines der angeführten Netzteile wird mit diesem Gerät geliefert.)

⑬ Adapter

⑭ Netzstecker
⑮ Netzkabel
⑯ Gerätestecker

© Ladeständer (RC8-4)

⑰ Ladestecker
18 Düsenständer
⑲ Schraublöcher für die Wandmontage Die Ladestation kann an einer Wand mit Hilfe von zwei Holzschrauben montiert werden.
⑳ Buchse am Ständer

D Düse (×2)

• Die Düse ist ein Verbrauchsteil.
②1 Düse
22 Griffzone
②3 Identifi kationsring

Zubehör

E 2 Schrauben

Hinweis

Es kann sich im Inneren des Hauptgeräts Feuchtigkeit bilden (Wassertank und Ansaugschlauch) die von verbleibendem destillierten Wasser stammt, das für die Produktprüfung verwendet wurde.

Aufl aden

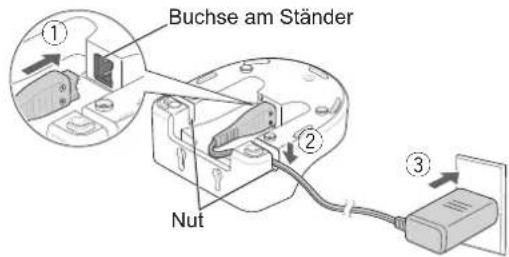

1 Schließen Sie den Netzadapter an.

① Führen Sie den Gerätestecker bis zum Anschlag in die Buchse am Ständer ein.
② Drücken Sie das Netzkabel je nach Stellplatz entweder in die nach links oder in die nach rechts führende Nut.

- Stellen Sie den Ladeständer auf eine stabile und ebene Fläche.

③ Schließen Sie den Adapter an eine Netzsteckdose an.

Buchse am Ständer Nut

▶ Anmerkungen zur Ladezeit

• Wenn die Akku-Warnanzeige (blau) blinkt, ist ein Aufl aden erforderlich.
• Wenn das Gerät bei geringer Akku-Restladung mit dem Netzschalter „①“ ausgeschaltet wird, geht die Akku-Warnanzeige nach 5 Sekunden aus.

2 Setzen Sie das Hauptgerät mit seiner Vorderseite nach außen weisend gerade auf den Ladestecker.

▶ Anzeige während des Aufl adens

Ladevorgang läuft	Ladevorgang abgeschlossen

(An • Aus ○)

Ladevorgangabnormal(Zweimaliges rotesBlinken pro Sekunde)

(Blinken

▶ Prüfung auf abgeschlossenen Ladevorgang

- Wenn Sie das Hauptgerät auf den Ladeständer setzen und dann wieder von ihm abnehmen, und dabei (die Ladezustandsanzeige) aufl euchtet und 5 Sekunden später wieder erlischt, ist der Ladevorgang abgeschlossen.

3 Ziehen Sie aus Sicherheitsgründen und zum Senken des Energieverbrauchs den Netzstecker.

• Laden des Akkus für mehr als 1 Stunde verursacht keine Schäden am Hauptgerät.
  ▶ Betriebszeit nach einer Volladung Ca. 10 Minuten* (Bei Einstellung der Wasserdruckstufe auf 5) * Die Zeit variiert je nach Umgebungstemperatur und Einsatzbedingungen. • Der Ladevorgang ist nach ca. 1 Stunde abgeschlossen. (Die Ladezeit kann je nach Akku-Restspannung variieren.)

Hinweise

- Beim erstmaligen Gebrauch des Geräts oder nach einem längeren Nichtgebrauch von mehr als 6 Monaten kann die Ladezeit anders ausfallen. Beachten Sie außerdem, dass ➤ (die Ladestatusanzeige) beim Aufl aden anfänglich möglicherweise einige Minuten lang nicht leuchtet, dann aber im Verlauf des Ladevorgangs aufleuchtet.

• Die Akkuleistung leidet, wenn das Gerät länger als 6 Monate nicht verwendet wird, weshalb Sie nicht versäumen dürfen, ihn alle 6 Monate mindestens einmal zu laden.
• Der empfohlene Umgebungstemperaturbereich zum Aufl aden ist 10 °C bis 35 °C. Bei extrem hohen oder tiefen Temperaturen kann das Aufl aden länger dauern, oder blinkt schnell, und der Akku wird unter Umständen nicht richtig geladen.
• Längeres Laden des Akkus beeinträchtigt seine Leistung nicht.

Wie das Gerät zu verwenden ist

1 Füllen Sie den Wassertank mit Wasser.

① Öffnen Sie den Wassertankdeckel.
② Füllen Sie den Tank mit Wasser, während Sie das Hauptgerät waagrecht halten.
③ Schließen Sie den Wassertankdeckel fest.
- Verwenden Sie immer frisches und möglichst lauwarmes Leitungswasser.
- Sollten Sie das Leitungswasser als zu kalt empfänden, verwenden Sie lauwarmes Wasser mit einer Temperatur von nicht mehr als 40 °C.
▶ Wenn der Wassertankdeckel sich lösen sollte
① Bringen Sie die Beilegscheibe des Wassertankdeckels mit der Einfüllöffnung zur Deckung.
⑥ Drücken Sie auf den Deckel, so dass er mit einem „Klicken“ einrastet.

Max. Füllstand

2 Bringen Sie die Düse an.

Fest hineindrücken

3 Wählen Sie durch Drücken des Druckstufenschalters den gewünschten Wasserdruck.

- Beim ersten Druck auf den Druckstufenschalter wird der zuletzt verwendete Wasserdruck wieder vorgegeben. Bei jedem weiteren Druck auf den Druckstufenschalter ändert sich der Wasserdruck wie folgt: 1 (schwach) → 2 → 3 → 4 → 5 (stark) → 1...

Anmerkung zur Wasserdruck-Speicherfunktion: Die zuletzt gewählte Wasserdruckstufe wird gespeichert und beim nächsten Gebrauch des Geräts wieder vorgegeben.
- Wenn das Gerät längere Zeit nicht verwendet wurde, oder wenn der Akku erschöpft ist, wird wieder Wasserdruckstufe 1 vorgegeben.

4 Reinigen Sie das Innere Ihres Munds mit dem Wasserstrahl.

① Setzen Sie die Düse im Mund an.
② Schließen Sie Ihren Mund leicht.
③ Schalten Sie das Gerät mit dem Netzschalter „①“ ein.
- Sie können den Wasserdruck durch Drücken des Druckstufenschalters ändern, auch während die Munddusche in Betrieb ist.
- Bei zu starker Neigung des Hauptgeräts kommt kein Wasser aus der Düse.
▶ Betriebszeit mit vollem Wassertank Ca. 60 Sekunden. (Bei Einstellung auf Wasserdruckstufe 5)

▶ Verändern der Ausrichtung der Düse

Sie können die Richtung des Wasserstrahls durch Drehen an der Griffzone verändern.

Punkt 1

Bleiben Sie mit dem Gesicht über dem Waschbecken.

※ Die Verwendung im Bad ist ebenfalls möglich.

Hinweise

• Beim ersten Gebrauch des Geräts drücken Sie zunächst probeweise den Netzschalter „①“, um die Wasserdruckstufe des erzeugten Wasserstrahls zu prüfen. (Bitte kontrollieren Sie vor Gebrauch des Geräts die Wasserdruckstufe.)
• Das Gerät arbeitet bei einer Umgebungstemperatur von ungefähr 5 °C oder weniger möglicherweise nicht. Das Gerät arbeitet außerhalb des empfohlenen Temperaturbereichs möglicherweise nicht.
• Drücken Sie die Düsenspitze nicht zu fest gegen die Zähne oder das Zahnfleisch.
• Wenn Sie das Gefühl haben, dass die Duschstärke zu hoch ist, schalten Sie das Gerät mit dem Netzschalter „ ^1 “ aus und verwenden es dann nach Kontrollieren der Wasserdruckstufe.
• Schalten Sie das Gerät bei leerem Wassertank nicht mit dem Netzschalter „①“ ein, außer Sie möchten das Innere des Hauptgeräts trocknen. (Dies könnte eine Funktionsstörung verursachen.)

Tipps zum Gebrauch

▶ Reinigen der Zahnzwischenräume

• Richten Sie den Wasserstrahl auf den Zahnzwischenraum.
• Direkt von den vorderen und hinteren Seiten der Zähne.
  Mit dem Wasserstrahl werden auch Stellen zwischen Zähnen, die mit einer Zahnbürste nicht erreichbar sind, gründlich gereinigt, und Ansammlungen in Parodontaltaschen werden vollständig entfernt.

Darüber hinaus wird das Zahnfl eisch durch die angenehme, intermittierende Stimulation wirkungsvoll gepfl egt.

▶ Reinigung von Parodontaltaschen

• Richten Sie den Wasserstrahl auf den Raum zwischen Zähnen und Zahnfl eisch.
• Fahren Sie mit dem Wasserstrahl langsam über das Zahnfl eisch.
• Reinigen Sie die Vorder- und Rückseite der Zähne und auch hinter den Backenzähnen.
• Wenn Sie empfindliches Zahnfl eisch haben, wählen Sie zur Reinigung einen schwächeren Wasserstrahl.

▶ Zahnfl eischpfl ege

• Stimulieren Sie das Zahnfl eisch mit dem Wasserstrahl.
• Wenn Sie empfi ndliches Zahnfl eisch haben, wählen Sie zur Stimulation einen schwächeren Wasserstrahl.
  Da an der Oberfl ä che von Zähnen anhaftende Zahnsteinablagerungen mit einem Wasserstrahl alleine nicht entfernt werden können, ist auch immer eine Reinigung mit einer Zahnbürste erforderlich.

Es wird empfohlen, das Sie das Innere Ihres Mundes nach dem Zähneputzen mit dem Wasserstrahl reinigen.

Bitte säubern Sie das Gerät nach jedem Gebrauch.

1 Um ein Verspritzen von Wasser zu vermeiden, schalten Sie das Gerät mit dem Netzschalter „①“ aus, während die Düse sich noch in Ihrem Mund befindet.

2 Entfernen Sie Restwasser und waschen Sie die Düse mit Wasser.

① Gießen Sie das restliche Wasser aus. Verwenden Sie bei jedem Gebrauch des Geräts frisches Wasser.
② Schalten Sie das Gerät mit dem Netzschalter „①“ ein, um Restwasser zu entfernen. Lassen Sie das Gerät eingeschaltet, bis kein Wasser mehr herauskommt.

③ Nehmen Sie die Düse ab und waschen Sie sie mit Wasser.

Drücken und dabei herausziehen.

Düsenfreigabetaste

3 Entfernen Sie den Bodendeckel und waschen Sie das Hauptgerät (als Ganzes) sowie das Innere des Tanks.

▶ Entfernen des Bodendeckels

Bodendeckel-Freigabetaste Drücken und dabei aufklappen.

4 Trocknen Sie das Hauptgerät und setzen Sie es dann aufrecht auf den Ladeständer.

① Wischen Sie verbleibendes Wasser mit einem Handtuch o. dgl. von der Düse und dem Hauptgerät ab und lassen Sie beide Teile im Schatten an einem gut belüfteten Ort trocknen.
② Bewahren Sie das Gerät aufrecht stehend auf

- Bringen Sie den Bodendeckel an und setzen Sie das Hauptgerät aufrecht auf den Ladeständer.

▶ Anbringen des Bodendeckels

① Führen Sie die Haken (2 Stellen) vorne am Bodendeckel in das Hauptgerät ein.
b Lassen Sie die hinteren Haken (2 Stellen) durch Hineindrücken einrasten.

Hinweise

• Verwenden Sie zum Waschen lauwarmes Wasser, das nicht wärmer als 50 °C sein darf.
• Verwenden Sie ein neutrales Geschirrspülmittel und spülen Sie nach der Reinigung gründlich mit Wasser um sicherzustellen, dass kein Spülmittel verbleibt.
• Verwenden Sie niemals Verdünner, Benzin oder Alkohol. (Diese Mittel können eine Funktionsstörung sowie Risse und Verfärbungen an Teilen verursachen.)

▶ Falls der Identifikationsring sich lösen sollte

Bringen Sie die Düse und den Identifikationsring (in einer beliebigen Ausrichtung) zur Deckung, um den Ring wieder zu befestigen.

- Ein Fehlen des Identifikationsrings hat keine Auswirkung auf die Funktion der betreffenden Düse.

▶ Bei zu schwachem Wasserstrahl

Entfernen Sie Schmutz vom Filter (an der Spitze des Ansaugschlauchs).

Filter

Bürsten Sie ihn vorsichtig mit einer weichen Bürste.

▶ Bei Verschmutzung anderer Teile

Wischen Sie die Teile mit einem weichen Tuch ab. (Nicht mit Wasser abspülen.)

Ladeständer Netzadapter

Wandmontage

Wählen Sie zur Befestigung des Ladeständers unbedingt eine massive Wand oder einen Träger.

① Drehen Sie zwei haldelsübliche runde Holzschrauben (Nenndurchmesser: 2,7 bis 3,1 mm) in einem Abstand von 29 mm so in die Wand, dass der Schraubenkopf etwa 3,0 mm von der Wand absteht.

② Hängen Sie den Ladeständer mit den Wandmontagelöchern an der Rückseite zur Befestigung in die Schrauben ein.

① Heben Sie den Ladeständer an.
⑥ Ziehen Sie ihn zu sich ab.

Häufig gestellte Fragen

Frage Antwort
Akku	Verbraucht sich der Akku, wenn er lange Zeit nicht in Gebrauch ist?
	Kann der Akku vor jedem Gebrauch aufgeladen werden?

Bitte laden Sie den Akku bei längerem Gebrauch des Geräts alle 6 Monate, da der Akku anderenfalls Schaden nehmen könnte.
Die Lebensdauer des Akkus wird nicht beeinträchtigt, da es sich um einen Lithium-Ionen-Akku handelt.

Fehlersuche

Problem Mögliche Ursache Handlung
Beim Aufladen	Die Ladestatusanzeige leuchtet nicht auf.	Das Gerät wurde gerade erst erworben oder längere Zeit nicht verwendet.	Die Anzeige bleibt beim Aufladen anfänglich möglicherweise einige Minuten lang dunkel, leuchtet dann aber im Verlauf des Ladevorgangs auf. Sollte die Anzeige auch nach einer Weile nicht leuchten, beauftragen Sie Ihren Händler oder einen Kundendienst mit der Instandsetzung.
		Das Hauptgerät sitzt nicht fest auf dem Ladeständer.	Vergewissern Sie sich, dass das Hauptgerät aufrecht steht, so dass seine Unterseite festen Kontakt mit dem Ladestecker am Ladeständer hat und die Ladestatusanzeige leuchtet. (Siehe Seite 31.)
	Die Ladestatusanzeige blinkt schnell (zweimal pro Sekunde).	Die Umgebungstemperatur beim Aufladen ist zu tief oder zu hoch.	Bitte laden Sie den Akku innerhalb des empfohlenen Temperaturbereichs von 10 °C bis 35 °C.Sollte die Anzeige blinken, obwohl Sie bei einer Temperatur innerhalb des empfohlenen Temperaturbereichs laden, beauftragen Sie Ihren Händler oder einen Kundendienst mit der Instandsetzung.
	Das Gerät kann voll geladen nur einige Minuten lang betrieben werden.	Das Hauptgerät sitzt nicht fest auf dem Ladeständer.	Vergewissern Sie sich, dass das Hauptgerät aufrecht steht, so dass seine Unterseite festen Kontakt mit dem Ladestecker am Ladeständer hat und die Ladstatusanzeige leuchtet. (Siehe Seite 31.)
	Das Gerät stoppt, obwohl die Akku-Warnanzeige nicht blinkt.	Der Akku hat das Ende seiner Lebensdauer (ca. 3 Jahre) erreicht.	Ersetzen Sie ihn durch einen neuen. (Siehe Seite 40.) Bitte wenden Sie sich an Ihren Händler oder einen Kundendienst.

Deutsch

Problem Mögliche Ursache Handlung
Beim Gebrauch	Das Gerät arbeitet nicht.	Der Akku hat das Ende seiner Lebensdauer (ca. 3 Jahre) erreicht.	Bitte entfernen Sie den internen Akku. (Siehe Seite 40.) Bitte wenden Sie sich an Ihren Händler oder einen Kundendienst.
		Das Gerät wird bei einer Temperatur von etwa 5 °C oder darunter verwendet.	Verwenden Sie das Gerät nicht bei einer Temperatur von etwa 5 °C oder darunter.
	Der Wasserstrahl ist zu schwach.	Die Düse ist verstopft. Der Düsenmund ist gequetscht.	Ersetzen Sie die Düse durch eine neue.
		Der Filter ist verstopft.	Entfernen Sie Schmutz vom Filter. (Siehe Seite 36.)
	Es wird kein Wasserstrahl erzeugt.	Das Hauptgerät wird zu stark geneigt.	Bitte achten Sie bei der Verwendung darauf, das Hauptgerät senkrecht zu halten. (Siehe Seite 33.)
		Das Ansaugen von Wasser kann einige Zeit dauern.	Bitte warten Sie, bis Wasser austritt.
	Wasser leckt vom Bodendeckel.	Schmutz hat sich am Gummi des Bodendeckels angesammelt.	Bitte entfernen Sie den Schmutz. (Siehe Seite 36.)

Wenn die Probleme immer noch nicht gelöst werden können, wenden Sie sich an das Geschäft, wo Sie das Gerät erworben haben, oder an einen Kundendienst, der von Panasonic zur Reparatur autorisiert wurde.

Akkulebensdauer

Ca. 3 Jahre. Der Akku hat möglicherweise das Ende seiner Lebensdauer erreicht, wenn die Betriebszeit auch bei voller Ladung drastisch nachlässt.

(Die Akkulebensdauer kann abhängig von den Anwendungs- und Aufbewahrungsbedingungen variieren.)

Lassen Sie den Akku durch einen autorisierten Kundendienst austauschen.

Entnehmen des integrierten Akkus

Entnehmen Sie den internen Akku, bevor Sie das Gerät entsorgen.

Der Akku muss vorschriftsmäßig entsorgt werden. Achten Sie darauf, dass der Akku an einem offiziell dafür vorgesehenen Ort entsorgt wird, wenn es einen in Ihrem Land gibt.

Die folgende Abbildung darf nur verwendet werden, wenn das Gerät entsorgt wird. Sie darf nicht zur Reparatur verwendet werden. Wenn Sie das Gerät selbst auseinandernehmen, wird es nicht länger wasserdicht sein, was dazu führt, dass es nicht richtig funktioniert.

• Nehmen Sie das Gerät vom Ständer, um es vom Adapter zu trennen, schalten Sie es dann mit dem Netzschalter ein und lassen Sie es laufen, bis der Akku vollständig entladen ist.

• Entfernen Sie den Bodendeckel.

• Führen Sie Schritte ① bis ⑤ aus, um das Hauptgerät mit einem Schraubendreher zu zerlegen und den Akku herauszunehmen.

• Isolieren Sie die Klemmen und mit Klebeband. (Dies soll ein Kurzschließen der Klemmen verhüten).

Umweltschutz und Recycling

Dieses Gerät enthält einen Lithium-Ionen-Akku. Stellen Sie bitte sicher, dass Sie den Akku an einem offiziell dafür vorgesehenen Ort entsorgen, wenn ein solcher in Ihrer Region vorhanden ist.

Spezifikationen

Stromversorgung	Siehe Namensschild auf dem Produkt(automatische Spannungskonvertierung)
Ladezeit Ca. 1 Stunde
Pumpenfrequenz	Ca. 1600 Puls/Minute (Stufe 5)Ca. 960 Puls/Minute (Stufe 1)
Wasserdruck	STUFE 5:Ca. 647 kPa (ca. 6,6 kgf/cm2)STUFE 1:Ca. 196 kPa (ca. 2,0 kgf/cm2)
Betriebszeit	STUFE 5:Ca. 10 Minuten(bei 20 °C und voll geladen)
Tankvolumen Ca. 200 ml (ca. 60 Sekunden*)
Abmessungen	Hauptgerät: 210 (H) x 75 (B) x 85 (T) mm(Nicht einschließlich Düse)Ladeständer: 40 (H) x 90 (B) x 100 (T) mm
Gewicht	Hauptgerät: Ca. 270 g (einschließlich Düse))Ladeständer: Ca. 115 g
Durch die Luft übertragener akustischer Schall	71 (dB (A) re 1 pW)

Dieses Gerät ist ausschließlich für die private Verwendung vorgesehen.

Auswechseln der Düse (separat erhältlich)

• Wenn die Düsenspitze verformt ist, ersetzen Sie bitte die Düse durch eine neue.
  • Die Düse ist aus hygienischen Gründen etwa einmal alle 6 Monate zu ersetzen, auch wenn sie nicht verformt ist.
• Optionale Düsen sind mit einem farbigen Identifikationsring ausgestattet, damit mehrere Personen das Hauptgerät teilen können.

Neue Düse (Spitze) Deformierte (verschlissene) Düse (Spitze)

Artikelnummer Austausch der Düse für EW1511
WEW0983 Düse

Entsorgung von Altgeräten und Batterien Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Endnutzer sind in Deutschland gesetzlich zur Rückgabe von Altbatterien an einer geeigneten Annahmestelle verpflichtet. Batterien können im Handelsgeschäft unentgeltlich zurückgegeben werden. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten):

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dieses auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden.

Panasonic

Mode d'emploi

B Netadapter (RE7-87)
