MANUAL DE UTILIZADOR EW1511 PANASONIC

Instruções de Funcionamento

Irrigador Oral Recarregável (uso doméstico)

Modelo n.° EW1511

Índice

Precauções de segurança .....126

Utilização prevista ....129

Identificação das peças 130

Carregamento....130

Como utilizar....132

Após a utilização ....135

Montagem em parede .....137

Perguntas Frequentes....137

Resolução de problemas....138

Vida útil da bateria....140

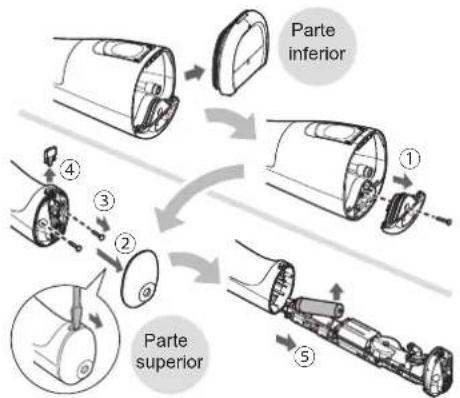

Remoção da bateria recarregável

incorporada....140

Especificações....141

Substituição do bico irrigador

Obrigado por adquirir este produto Panasonic.

Antes de utilizar este aparelho, leia estas instruções completamente e guarde-as para futuras consultas.

123

Advertência

- Não mergulhe o adaptador de CA e o suporte de carga na água nem os lave com água.

Caso contrário, poderá ocorrer um choque elétrico ou incêndio devido a um curto-circuito.

- Desligue sempre o adaptador da tomada elétrica antes de limpar o adaptador de CA e o suporte de carga.

Se não o fizer, poderá causar um choque elétrico ou ferimentos.

- O cabo de alimentação não pode ser substituído. Se o cabo for danificado, o adaptador de CA deve ser eliminado.

Se não o fizer, poderá causar um acidente ou ferimentos.

- Os irrigadores orais podem ser utilizados, sob supervisão, por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento de utilização.

• Os irrigadores orais devem ser utilizados apenas com água fria ou tépida, ou com soluções específicas de acordo com as instruções do fabricante.
• As crianças não devem brincar com o aparelho.
• Não utilize nada que não seja o adaptador de CA fornecido para qualquer finalidade. Além disso, não utilize nenhum outro produto com o adaptador de CA. (Veja a pág. 130.)
  Caso contrário, poderão ocorrer queimaduras ou um incêndio devido a um curto-circuito.
• O símbolo seguinte significa que é necessária uma fonte de alimentação amovível específica para ligar o aparelho à corrente elétrica. A referência do tipo de fonte de alimentação está indicada junto do símbolo.

Precauções de segurança

Para reduzir o risco de ferimentos, morte, choque elétrico, incêndio e danos materiais, respeite sempre as precauções de segurança apresentadas em seguida.

Explicação dos símbolos

Os símbolos seguintes são utilizados para classificar e descrever o nível de perigo, ferimentos e danos materiais causados quando as instruções não são respeitadas e o aparelho é utilizado incorretamente.

PERIGO

Indica um perigo potencial que resultará em ferimentos graves ou morte.

ADVERTÊNCIA

Indica um perigo potencial que poderá resultar em ferimentos graves ou morte.

CUIDADO

Indica um perigo que poderá resultar em ferimentos menores ou danos materiais.

Os seguintes símbolos são utilizados para classificar e descrever os tipos de instruções a serem observadas.

Este símbolo alerta os utilizadores para um procedimento de funcionamento específico que não deve ser realizado.

Este símbolo alerta os utilizadores para um procedimento de funcionamento específico que tem de ser seguido para utilizar o aparelho em segurança.

126

ADVERTÊNCIA

▶ Prevenção de acidentes

Não o guarde ao alcance de crianças ou bebés. Não os deixe utilizar o aparelho.

- Caso contrário, poderá ocorrer um acidente ou ferimentos devido à ingestão acidental de peças removíveis.

▶ Alimentação elétrica

Não ligue nem desligue o adaptador ou o ficha do aparelho a/de uma tomada elétrica com a mão molhada.

- Caso contrário, poderá ocorrer um choque elétrico ou ferimentos.

Não coloque o adaptador de CA e o suporte de carga sobre ou perto de uma pia ou banheira cheia de água.

Não utilize se o adaptador de CA estiver danificado ou se o ajuste na tomada elétrica estiver frouxo.

Não danifique, modifique, dobre forçosamente, puxe, torça ou agrupe o cabo. Além disso, não coloque nada pesado sobre o cabo nem aperte o cabo.

- Caso contrário, poderá ocorrer um choque elétrico ou incêndio devido a um curto-circuito.

Não utilize o aparelho de forma que exceda a potência nominal da tomada elétrica ou da instalação elétrica.

- Exceder a potência nominal ao ligar demasiadas fichas de alimentação à tomada elétrica poderá causar um incêndio devido a sobreaquecimento.

ADVERTÊNCIA

Certifique-se sempre de que o aparelho é operado com uma fonte de energia correspondente à voltagem nominal indicada no adaptador de CA. Insira o adaptador completamente.

- Se não o fizer, poderá ocorrer um incêndio ou choque elétrico.

Em caso de anormalidade ou avaria

Pare de utilizar imediatamente e desligue o adaptador se encontrar qualquer anormalidade ou mau funcionamento.

• Se não o fizer, poderá ocorrer um incêndio, choque elétrico ou ferimentos.

• A unidade principal, adaptador, suporte de carga ou cabo está deformado ou anormalmente quente.
• A unidade principal, adaptador, suporte de carga ou cabo está com cheiro de queimado.
• É produzido um som anormal durante a utilização ou carregamento da unidade principal, adaptador, suporte de carga ou cabo.
• Solicite imediatamente a inspecção ou reparação num centro de assistência autorizado.

▶ Este produto

Este produto tem um bateria recarregável incorporada. Não atire ao fogo, aplique fogo, nem carregue, utilize ou deixe em um ambiente de alta temperatura.

- Fazer isso pode causar um sobreaquecimento, ignição ou explosão.

Não modifique nem repare o aparelho pelos seus próprios meios.

- Caso contrário, poderá ocorrer um incêndio, choque elétrico ou ferimentos.

→Contacte um centro de assistência autorizado para reparar o aparelho (substituição da bateria, etc.).

Nunca desmonte o aparelho, exceto quando proceder à sua eliminação.

- Caso contrário, poderá ocorrer um incêndio, choque elétrico ou ferimentos.

▶ Limpeza

Limpe a ficha de alimentação e a ficha do aparelho regularmente para prevenir a acumulação de poeira.

- Deixar de fazer isso pode provocar um incêndio devido à falha de isolamento causada pela humidade. Desligue o adaptador e limpe-o com um pano seco.

CUIDADO

▶ Prevenção de lesões nos dentes e gengivas

As pessoas que não são capazes de operar o aparelho não devem utilizá-lo.

As pessoas com pouca sensibilidade oral não devem utilizar este aparelho.

- Caso contrário, poderão ocorrer ferimentos ou danos nos dentes e gengivas.

CUIDADO

As pessoas que tenham doenças periodontais graves, que estejam a realizar tratamentos dentários ou que estejam apreensivas devido a algum sintoma na boca devem consultar um dentista antes de utilizarem o aparelho.

- Se não o fizerem, poderão ocorrer ferimentos ou danos nos dentes e gengivas.

▶ Este produto

O aparelho deve ser utilizado unicamente para a limpeza oral.

- Fazer isso pode causar um acidente ou ferimento quando a corrente de água for apontada para os olhos, nariz, ouvidos, língua ou garganta.

Não encha o tanque com água a temperaturas maiores que 40 °C.

- Caso contrário, poderá causar queimaduras.

Não partilhe o bico irrigador com os seus familiares ou outras pessoas.

- Caso contrário, poderá causar uma infecção ou inflamação.

Não coloque um objeto metálico como uma moeda ou grampo em cima do suporte de carga.

- Caso contrário, poderão ocorrer queimaduras devido ao calor excessivo.

▶ Note as seguintes precauções

Não permita a adesão de objetos metálicos ou detritos na ficha de carga, ficha de alimentação ou ficha do aparelho.

- Caso contrário, poderá ocorrer um choque elétrico ou incêndio devido a um curto-circuito.

Não deixe cair nem sujeite o aparelho a choques. - Caso contrário, poderão ocorrer ferimentos.

Não enrole o cabo em torno do adaptador ou do suporte de carga ao guardá-los.

- Caso contrário, o fio no cabo poderá partir-se com a carga e ocorrer um incêndio devido a um curto-circuito.

Desligue o adaptador da tomada elétrica quando não estiver a carregar o mesmo.

- Se não o fizer, poderá ocorrer um choque elétrico ou incêndio devido a fuga elétrica resultante da deterioração do isolamento.

Desligue a ficha do adaptador ou do aparelho segurando a própria ficha, e não o cabo.

- Se não o fizer, poderá ocorrer um choque elétrico ou incêndio devido a um curto-circuito.

Após a utilização, limpe a unidade principal e o bico, e seque-os. (Veja a pág. 135.)

- Se não o fizer, poderá prejudicar a sua saúde devido à propagação de bolores e bactérias.

Manuseamento da bateria removida ao eliminá-la

PERIGO

A bateria recarregável destina-se a ser utilizada apenas com este aparelho. Não use a bateria com outros aparelhos.

Não carregue a bateria depois de esta ter sido retirada do aparelho.

Não deite a bateria para o fogo nem a aqueça.

Não bata, desmonte, modifique nem perfure com um prego.

Evite que os terminais positivo e negativo da bateria entrem em contacto através de objetos metálicos. Não transporte nem guarde a bateria juntamente com peças metálicas, tal como colares e ganchos de cabelo.

Não utilize nem deixe a bateria em locais onde fique exposta a altas temperaturas, tais como sob a luz direta do sol ou próximos de outras fontes de calor. Nunca retire o revestimento do tubo.

- Caso contrário, poderá ocorrer sobreaquecimento, ignição ou explosão.

ADVERTÊNCIA

Depois de retirar a bateria recarregável, mantenha-a fora do alcance de crianças e bebés.

- A bateria irá prejudicar o organismo se for ingerida acidentalmente.

Se isso acontecer, consulte imediatamente um médico.

Se ocorrer uma fuga do líquido da bateria e este entrar em contacto com os olhos, não esfregue os olhos e enxague abundantemente com água limpa, como a água da torneira.

- Se não o fizer, poderão ocorrer ferimentos nos olhos. Consulte imediatamente um médico.

CUIDADO

Se ocorrer uma fuga do líquido da bateria e este entrar em contacto com a pele ou o vestuário, enxague com água limpa, como a água da torneira.

- Se não o fizer, poderá ocorrer uma inflamação.

Utilização prevista

• Ao utilizar o irrigador oral pela primeira vez, pode experimentar um leve sangramento das gengivas, mesmo que suas gengivas estejam saudáveis. Isso ocorre porque suas gengivas estão a receber um estímulo pelo irrigador oral pela primeira vez. O sangramento deve parar após uma ou duas semanas de utilização. Se o sangramento persistir por mais de duas semanas, isso pode indicar uma condição anormal de suas gengivas, como uma doença periodontal. Neste caso, pare de utilizar o irrigador oral e consulte o seu dentista.
• Não coloque sal, elixir bucal ou outros produtos químicos no depósito de água. Caso contrário, poderá causar uma avaria.
• Não seque a unidade principal com um secador ou aquecedor. Caso contrário, poderá causar uma avaria ou deformação das peças.
• Após a utilização, guarde o aparelho num local com pouca humidade. Se o aparelho for deixado numa casa de banho, poderá sofrer uma avaria.

Identifi cação das peças

① Interruptor de funcionamento (①)
② Interruptor de nível
③ Indicador LED do nível de pressão da água (Nível 1 a 5)
④ Indicador de bateria fraca (azul)
⑤ Indicador do estado de carga (vermelho)
⑥ Botão de libertação do bico irrigador
⑦ Depósito de água (Interior)
⑧ Tampa do depósito de água
⑨ Tubo de sucção
⑩ Filtro
⑪ Botão de libertação da tampa inferior
⑫ Tampa inferior

(A forma da fi cha de alimentação varia consoante a região. Uma das unidades de fornecimento de energia especifici cada é fornecida

com este aparelho.)

⑬ Adaptador
⑭ Ficha de alimentação
⑮ Cabo
⑯ Ficha do aparelho

© Suporte de carga (RC8-4)

⑰ Ficha de carga
⑱ Suportes do bico irrigador
19 Furos de parafusos para a montagem na parede O carregador pode ser montado numa parede utilizando dois parafusos para madeira.

⑳ Tomada do suporte

D Bico irrigador (×2)

• O bocal é um consumível.
  ②1 Bico irrigador
  ②2 Pega do bico irrigador
  ②3 Anel identifi cador

Acessório

E 2 parafusos

Nota

Poderá haver humidade no interior da unidade principal (depósito de água e tubo de sucção) que tenha fi cado da água destilada utilizada para testar o produto.

Carregamento

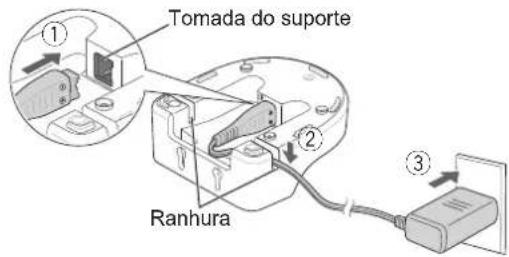

1 Ligue o adaptador de CA.

① Insira a fi cha do aparelho fi rmemente na tomada do suporte.
② Prima o cabo na ranhura esquerda ou direita, dependendo de onde o mesmo será colocado. - Coloque o suporte de carga em uma superfície plana e estável.
③ Insira o adaptador numa tomada elétrica.

Tomada do suporte Ranhura

▶ Sobre o tempo de carregamento

• O carregamento é necessário quando o indicador de bateria fraca (azul) começa a piscar.
• Desligar o interruptor de funcionamento “①” quando a bateria estiver com pouca carga restante fará com que o indicador de bateria fraca se apague após 5 segundos.

2 Insira a unidade principal em linha reta na fi cha de carga com a frente virada para fora.

▶ Apresentação do indicador durante o carregamento

Carregamento em progresso	Carregamento concluído

(Acende-se • Apaga-se ○)

Carregamento anormal(Pisca em vermelhoduas vezes porsegundo)

(Intermitente)

▶ Como verifi car se o carregamento foi concluído
- Uma vez concluído o carregamento, se ligar e, em seguida, desligar a unidade principal do suporte de carga, (indicador do estado de carga) acender-se-á e, após 5 segundos, apagar-se-á.

3 Para segurança e economia de energia, desligue a ficha de alimentação.

• Carregar a bateria por mais de 1 hora não causará nenhum dano na unidade principal.
  ▶ Tempo de funcionamento após uma carga total Aprox. 10 minutos*

(Quando o nível de pressão da água está defi nido para 5)

* Isso varia com a temperatura ambiente e condições de utilização.
- O carregamento é concluído após cerca de 1 hora. (O tempo de carregamento pode variar dependendo da capacidade restante da bateria.)

Notas

- O tempo de carregamento pode diferir ao utilizar o aparelho pela primeira vez, ou se não tiver utilizado o aparelho por mais de 6 meses.

Além disso, (indicador do estado de carga) pode não se acender nos primeiros minutos de carregamento, mas acender-se-á à medida que o carregamento progredir.

• A bateria irá deteriorar-se se não for utilizada por mais de 6 meses; portanto, certifi que-se de que realiza um carregamento total pelo menos uma vez a cada 6 meses.
• A temperatura ambiente recomendada para o carregamento é de 10 °C a 35 °C. Pode levar mais tempo para carregar, ou → piscará rapidamente e a bateria poderá não ser carregada adequadamente em ambientes com uma temperatura extremamente alta ou baixa.
• Continuar a carregar a bateria não afetará o desempenho da bateria.

Como utilizar

1 Encha o depósito de água com água.

① Abra a tampa do fornecimento de água.
② Adicione água mantendo o nível da unidade principal.

③ Feche a tampa do fornecimento de água com fi rmeza.

• Utilize sempre água corrente ou água morna fresca.
• Se a água corrente estiver fria, utilize água morna a uma temperatura de 40 °C ou menos.
  Se a tampa do fornecimento de água soltar-se
  (a) Alinhe a anilha da tampa de fornecimento de água com o orifício de fornecimento de água.

⑥ Prima até ouvir um "clique".

① ② Posição do água total

2 Instale o bico irrigador.

Prima com fi rmeza.

3 Prima o interruptor de nível e selecione o nível de pressão da água.

• Ao premir o interruptor de nível, o nível de pressão da água que foi utilizado na última vez é selecionado. Logo, a cada vez que premir o interruptor de nível, o nível de pressão da água muda como segue: 1 (fraco) → 2 → 3 → 4 → 5 (forte) → 1...
  Sobre a função de memória do nível de pressão da água. O último nível de pressão da água selecionado será lembrado, com o qual o aparelho começará na próxima vez.
• Quando o aparelho não tiver sido utilizado durante um longo período de tempo ou quando a bateria estiver esgotada, o nível de pressão da água retornará a 1.

4 Limpe o interior da sua boca com um jato de água.

① Coloque o bico irrigador na sua boca.
② Feche a boca gentilmente.
③ Ligue o interruptor de funcionamento “①”.

• Pode mudar o nível de pressão da água premindo o interruptor de nível, mesmo enquanto estiver a utilizar o aparelho.
• Se a unidade principal for demasiadamente inclinada, a água pode não sair do bico irrigador.
  ▶ Tempo de funcionamento com água total Aprox. 60 segundos.

(Quando o nível de pressão da água estiver definido para 5.)

Ponto 1

Mantenha o rosto sobre a pia.

※ Pode-se utilizar também no banho.

Para ajustar a orientação do bico irrigador

Pode ajustar a direção do jato de água rodando a pega do bico irrigador.

Notas

• Quando utilizar o aparelho pela primeira vez, prima o interruptor de funcionamento “①” e verifique o nível de pressão da água enquanto a água estiver a sair. (Comece a utilizar o aparelho com este nível de pressão da água.)
• O aparelho poderá não funcionar numa temperatura ambiente de aproximadamente 5 °C ou inferior. O aparelho pode não funcionar fora da gama de temperatura recomendada.
• Não prima a ponta do bico irrigador com muita força contra os dentes ou gengivas.
• Se sentir que a irrigação está forte, desligue o interruptor de funcionamento “①” e utilize o aparelho com o nível de pressão da água.
• Não ligue o interruptor de funcionamento “①” quando o depósito de água estiver vazio, exceto quando quiser secar a humidade no interior da unidade principal. (Fazer isso pode causar um mau funcionamento.)

Sugestões de utilização

▶ Limpeza interdental

• Direcione o jato de água para o espaço entre os dentes.
• Dirija a partir dos lados frontal e posterior dos dentes.
  Com o jato de água, o espaço entre os dentes que não pode ser atingido com uma escova de dentes é completamente limpado, e a sujidade presa nas bolsas periodontais é completamente removida.

Além disso, é provido um cuidado efi caz para as gengivas pelo estímulo intermitente e agradável.

▶ Limpeza das bolsas

periodontais

• Aponte o jato de água para o espaço entre os dentes e gengivas.
• Desloque o jato de água lentamente ao longo das gengivas.
• Limpe as partes frontal e posterior dos dentes, bem como atrás dos molares.
• Se está preocupado com gengivas sensíveis, limpe com uma defi nição fraca do jato de água.

Portugues

▶ Cuidado das gengivas

• Estimule as gengivas com o jato de água.
• Se está preocupado com gengivas sensíveis, estimule com uma defi nição fraca do jato de água.
• Como a placa aderida à superfície dos dentes não pode ser removida somente com um jato de água, o escovamento é necessário sempre. É recomendável limpar o interior da boca com jato de água após escovar os dentes.

Limpe o aparelho após cada utilização.

Para evitar que a água espirre, desligue o interruptor de funcionamento “①” enquanto mantém o bico irrigador na boca.

2 Jogue fora a água restante e lave o bico irrigador com água.

① Despeje a água restante. Mude a água a cada vez que utilizar o aparelho.

② Ligue o interruptor de funcionamento “①” para remover a água restante. Mantenha-o ligado até que saia toda a água.

③ Retire o bico irrigador e lave-o com água.

Puxe enquanto preme.

Botão de libertação do bico irrigador

3 Retire a tampa inferior e, em seguida, lave a unidade principal (inteiramente) e o interior do depósito.

▶ Como retirar a tampa inferior

Botão de libertação da tampa inferior

Levante enquanto preme.

4 Após secar, posicione a unidade principal verticalmente no suporte de carga.

① Remova qualquer água do bico irrigador e da unidade principal com uma toalha ou algo semelhante, e seque-os em um lugar bem ventilado à sombra.

② Guarde-os na posição vertical. · Coloque a tampa inferior e, em seguida, coloque a unidade principal verticalmente no suporte de carga.

▶ Como colocar a tampa inferior

① Insira as garras (2 lugares) na frente da tampa inferior na unidade principal.

⑥ Exerça pressão nos ganchos (2 lugares) na parte traseira.

Notas

• Não lave com água morna acima de 50 °C.
• Utilize detergente de cozinha neutro e enxágue bem com água para garantir que não permaneça nenhum resíduo de detergente após a limpeza.
• Nunca utilize diluentes, benzina ou álcool. (Fazer isso pode causar um mau funcionamento, ou rachar ou descolorir as partes.)

▶ Se o anel identificador soltar-se

Alinhe o bico irrigador com o anel identificador (em qualquer direção) para o instalar.

• Mesmo que o anel identificador não esteja instalado, o desempenho do bico irrigador não é afetado.
  ▶ Quando o jato de água está fraco

Retire a sujidade do filtro (a ponta do tubo de sucção).

Filtro

Esfregue-o gentilmente com uma escova macia.

▶ Quando a sujidade é uma preocupação

Limpe com um pano seco.

(Não o enxágue com água.)

Certifique-se de que escolhe uma parede sólida ou uma travessa resistente para instalar o suporte de carta.

① Aperte dois parafusos redondos para

madeira disponíveis comercialmente

(diâmetro nominal: 2,7

- 3,1 mm) em intervalos de 29 mm, de forma que a cabeça do parafuso possa sobressair cerca de 3,0 mm da parede.

② Enganche os orifícios para parafuso de montagem em parede parte traseira do supo de carga nos parafuso e fixe-os.

⑥ Puxe-o para a frente.

Aprox. 3.0 mm

Orifícios para parafuso de montagem em parede

Perguntas Frequentes

Pergunta Resposta

Bateria

A bateria ficará desgastada após um longo período de tempo sem ser utilizada?

A bateria pode ser carregada antes de cada utilização?

Carregue-a uma vez a cada 6 meses se não tiver utilizado o aparelho durante mais de 6 meses, caso contrário, a bateria pode deteriorar-se.

A vida útil da bateria não será afetada graças à utilização de uma bateria iónica de lítio.

Resolução de problemas
Se mesmo assim não conseguir resolver os problemas, contacte a loja onde adquiriu a unidade ou um centro de assistência autorizado pela Panasonic para reparação.

Problema Causas possíveis Ação
Durante o carregamento	O indicador do estado de carga não se acende.	► O aparelho acabou de ser comprado ou não foi utilizado durante algum tempo.	► Embora o indicador do estado de carga possa não se acender nos primeiros minutos de carregamento, o mesmo acender-se-á à medida que o carregamento progredir. Se não se acender após algum tempo, solicite a reparação ao seu revendedor ou Centro de Assistência.
	O indicador do estado de carga pisca rapidamente (duas vezes por segundo).	► A unidade principal não está adequadamente ligada no suporte de carga.	► Verifique para ver se a unidade principal está na posição vertical, de forma que a parte inferior esteja em contacto com a ficha de carga do suporte de carga, e de que o indicador do estado de carga está aceso. (Veja a pág. 131.)
	O aparelho só pode ser utilizado durante alguns minutos mesmo após uma carga total.	► A temperatura ambiente está muito baixa ou muito alta durante o carregamento.	► Carregue dentro do intervalo de temperatura recomendado de 10 °C a 35 °C.► Se o indicador piscar mesmo que realize o carregamento dentro do intervalo de temperatura recomendado, contacte o seu revendedor ou Centro de Assistência para reparação.
	O indicador de bateria fraca não pisca, mas o aparelho para de funcionar.	► A unidade principal não está adequadamente ligada no suporte de carga.	► Verifique para ver se a unidade principal está na posição vertical, de forma que a parte inferior esteja em contacto com a ficha de carga do suporte de carga, e de que o indicador do estado de carga está aceso. (Veja a pág. 131.)
		► A bateria atingiu o fim de sua vida útil (aprox. 3 anos).	► Substitua-a por uma nova. (Veja a pág. 140.)Contacte o seu revendedor ou Centro de Assistência.
Durante a utilização	O aparelho não funciona.	A bateria atingiu o fim de sua vida útil (aprox. 3 anos).	Retire a bateria recarregável incorporada.(Veja a pág. 140.)Contacte o seu revendedor ou Centro de Assistência.
		O aparelho é utilizado com aproximadamente 5 °C ou menos.	Não utilize o aparelho com aproximadamente 5 °C ou menos.
	O jato de água está fraco.	O bico irrigador está obstruído. A saída do bico irrigador está esmagada.	Substitua o bico irrigador por um novo.
		O filtro está obstruído.	Remova a sujidade do filtro.(Veja a pág. 136.)
	Não sai água.	A unidade principal está muito inclinada.	Utilize o aparelho com a unidade principal na posição vertical. (Veja a pág. 133.)
		Pode demorar um pouco para aspirar a água.	Espere até que a água saia.
	Fugas de água da tampa inferior.	Há sujidade acumulada na parte da borracha da tampa inferior.	Remova a sujidade.(Veja a pág. 136.)

Vida útil da bateria

Aproximadamente 3 anos. A bateria pode ter atingido o fim de sua vida útil se a frequência de utilização diminuir drasticamente, mesmo após uma carga total.

(A vida útil da bateria pode variar consoante as condições de utilização e armazenamento.)

A bateria deve ser substituída num centro de assistência autorizado.

Remoção da bateria recarregável incorporada

Retire a bateria recarregável incorporada antes de eliminar o aparelho.

A bateria deve ser eliminada com segurança.

Certifique-se de que a bateria é eliminada num local designado oficialmente para o efeito, se existir um. Esta figura só deve ser utilizada ao descartar-se do aparelho, e não deve ser utilizada para o reparar. Se desmontar o aparelho sem ajuda técnica, este deixará de ser à prova de água, o que poderá causar uma avaria.

Portugues

• Retire o aparelho do suporte de carga e adaptador, prima o interruptor de funcionamento para ligar a alimentação e, em seguida, mantenha o aparelho ligado até que a bateria seja completamente descarregada.
• Retire a tampa inferior.
• Realize os passos de ① a ⑤ para desmontar a unidade principal e, em seguida, retire a bateria com

uma chave de fendas.

- Isole os terminais ⊕ e ⊖ colocando uma fita adesiva nos mesmos. (Para prevenir o curto-circuito dos terminais.)

Para proteção ambiental e reciclagem dos materiais

Este aparelho contém uma bateria iónica de lítio. Certifique-se de que a bateria é eliminada num local designado pelas autoridades, se tal existir no seu país.

Especificações

Fonte de alimentação	Ver a placa identificatoria sobre o produto (Conversão automática de voltagem)
Tempo de carregamento	Aprox. 1 hora
Frequência da bomba	Aprox. 1600 pulsos/minuto (nível 5)Aprox. 960 pulsos/minuto (nível 1)
Pressão da água	NÍVEL 5:Aprox. 647 kPa (aprox. 6,6 kgf/cm2)NÍVEL 1:Aprox. 196 kPa (aprox. 2,0 kgf/cm2)
Tempo de operação	NÍVEL 5:Aprox. 10 minutos*(a 20 °C quando totalmente carregado)
Volume do tanque	Aprox. 200 ml (aprox. 60 segundos*)
Dimensões	Unidade principal: 210 (A) x 75 (L) x 85 (P)mm (Não incluindo o bico irrigador)Suporte de carga: 40 (A) x 90 (L) x 100 (P)mm
Peso	Unidade principal: Aprox. 270 g(Incluindo o bico irrigador)Suporte de carga: Aprox. 115 g
Ruído acústico aéreo	71 (dB (A) re 1 pW)

Este produto foi concebido apenas para utilização doméstica.

Substituição do bico irrigador (vendido à parte)

• Se a ponta do bico irrigador ficar deformada, por favor, substitua o bico irrigador por um novo.
• O bico irrigador deve ser substituído aproximadamente a cada 6 meses por motivos de higiene, mesmo que não esteja deformado.
• Os bicos irrigadores opcionais com anel identificador permitem que várias pessoas partilhem a unidade principal.

Bico irrigador novo (ponta)

Bico irrigador deformado (gasto) (ponta)

N.o de referência	Bico irrigador de substituição para EW1511
WEW0983	Bico irrigador

Portugues

Eliminação de Equipamentos Usados e Baterias Apenas para a União Europeia e países com sistemas de reciclagem

Estes símbolos nos produtos, embalagens, e/ou documentos que os acompanham indicam que os produtos elétricos e eletrónicos e as baterias usados não podem ser misturados com os resíduos urbanos indiferenciados.

Para um tratamento adequado, reutilização e reciclagem de produtos e baterias usados, solicitamos que os coloque em pontos de recolha próprios, em conformidade com a respetiva legislação nacional.

Ao eliminar estes produtos corretamente estará a ajudar a poupar recursos valiosos e a prevenir quaisquer potenciais efeitos negativos sobre o ambiente e a saúde humana.

Para mais informações acerca da recolha e reciclagem, por favor contacte a sua autarquia local.

De acordo com a legislação nacional podem ser aplicadas contraordenações pela eliminação incorreta destes resíduos.

Nota para o símbolo da bateria (símbolo na parte inferior)

Este símbolo pode ser utilizado conjuntamente com um símbolo químico.

Neste caso estará em conformidade com o estabelecido na Diretiva referente aos produtos químicos em causa.

Panasonic

Bruksanvisning

▶ Sursa de alimentare
