CCBC 6M - Batteriladdare EINHELL - Gratis bruksanvisning och manual

Produkttyp	Automatisk batteriladdare
Märke	Einhell
Modell	CCBC 6M
Ingångsspänning	220-240 V ~ 50 Hz
Max nominell effektförbrukning	105 W
Nominell utspänning	6 V / 12 V DC
Nominell utström (6 V)	2 A
Nominell utström (12 V)	2 A / 6 A
Kompatibel batterikapacitet	3-150 Ah
Kompatibel batterityp	Bly-syra, AGM, GEL (6 V och 12 V)
Laddningsfunktioner	12 V 2 A, 12 V 6 A, 12 V 6 A vinterläge, 6 V 2 A
Skydd	Mot överbelastning, kortslutning, polvändning
Display	LCD-skärm med indikator för spänning, laddningsstatus och läge
Automatisk detektering	Nominell spänning 6 V eller 12 V
Laddningsklämmor	Röd kabel (+), svart kabel (-)
Avtagbara fötter	Ja, för väggmontering eller stabil placering
Drifttemperatur (vinterläge)	-20 °C till +5 °C
Skyddsklass	IP20 (användning inomhus)
Rengöring	Fuktig trasa, inga lösningsmedel
Underhåll	Inga interna delar som kräver underhåll
Garanti	24 månader

Vanliga frågor - CCBC 6M EINHELL

Hur väljer man rätt laddningsläge på CCBC 6M?

Tryck på funktionsknappen (1) för att bläddra bland lägena: 12 V 2 A, 12 V 6 A, 12 V 6 A vinterläge, 6 V 2 A. Vinterläge (vinterläge) laddar med 6 A mellan -20 °C och +5 °C.

Vad gör man om klämmorna är felaktigt anslutna?

Laddaren har skydd mot polvändning. Om klämmorna är omvända, koppla bort laddaren från batteriet och elnätet, vänta 3 minuter och anslut korrekt: röd på pluspolen (+), svart på karossen (eller minuspolen om positiv jord).

Hur tolkar man symbolerna på LCD-skärmen?

Symbolerna A till D visar valt laddningsläge. Symbol E indikerar ett defekt batteri, F polvändning eller kortslutning. G visar spänning i volt, H laddningsstatus (25% per stapel) och blinkar under laddning.

Kan jag ladda ett fruset batteri?

Nej, ladda aldrig ett fruset batteri. Vinterläge är avsett för omgivningstemperaturer från -20 °C till +5 °C, men batteriet själv får inte vara fruset.

Vad är ungefärlig laddningstid?

För ett tomt batteri beräknas tiden till 80 % laddning: kapacitet (Ah) / laddström (A). Exempel: 60 Ah / 6 A = 10 h. Strömmen bör vara 1/10 till 1/6 av kapaciteten.

Hur underhåller och rengör man laddaren?

Koppla alltid bort laddaren före rengöring. Rengör med en fuktig trasa och lite tvål, utan att vatten tränger in. Förvara på torr plats och rengör polerna från korrosion.

Vad gör man om laddaren inte fungerar?

Kontrollera först anslutningarna: röd klämma på pluspolen, svart klämma på karossen. Se till att de inte vidrör varandra. Om batteriet är skadat, låt det kontrolleras. Laddaren är skyddad mot överbelastning och kortslutning.

Kan jag använda laddaren till ett underhållsfritt bilbatteri?

Ja, CCBC 6M är konstruerad för bly-syra, AGM, GEL batterier med eller utan underhåll. Mikroprocessorn anpassar laddningen i flera steg fram till underhållsladdning (95-100 %).

Hur vet man när batteriet är fulladdat?

LCD-skärmen växlar från grönt till blått när laddningen är klar. Laddningsstatusstapel (H) är helt tänd och den visade spänningen är stabil.

Är laddaren lämplig för professionell användning?

Nej, denna apparat är endast avsedd för hemmabruk. Professionell, hantverksmässig eller industriell användning omfattas inte av garantin.

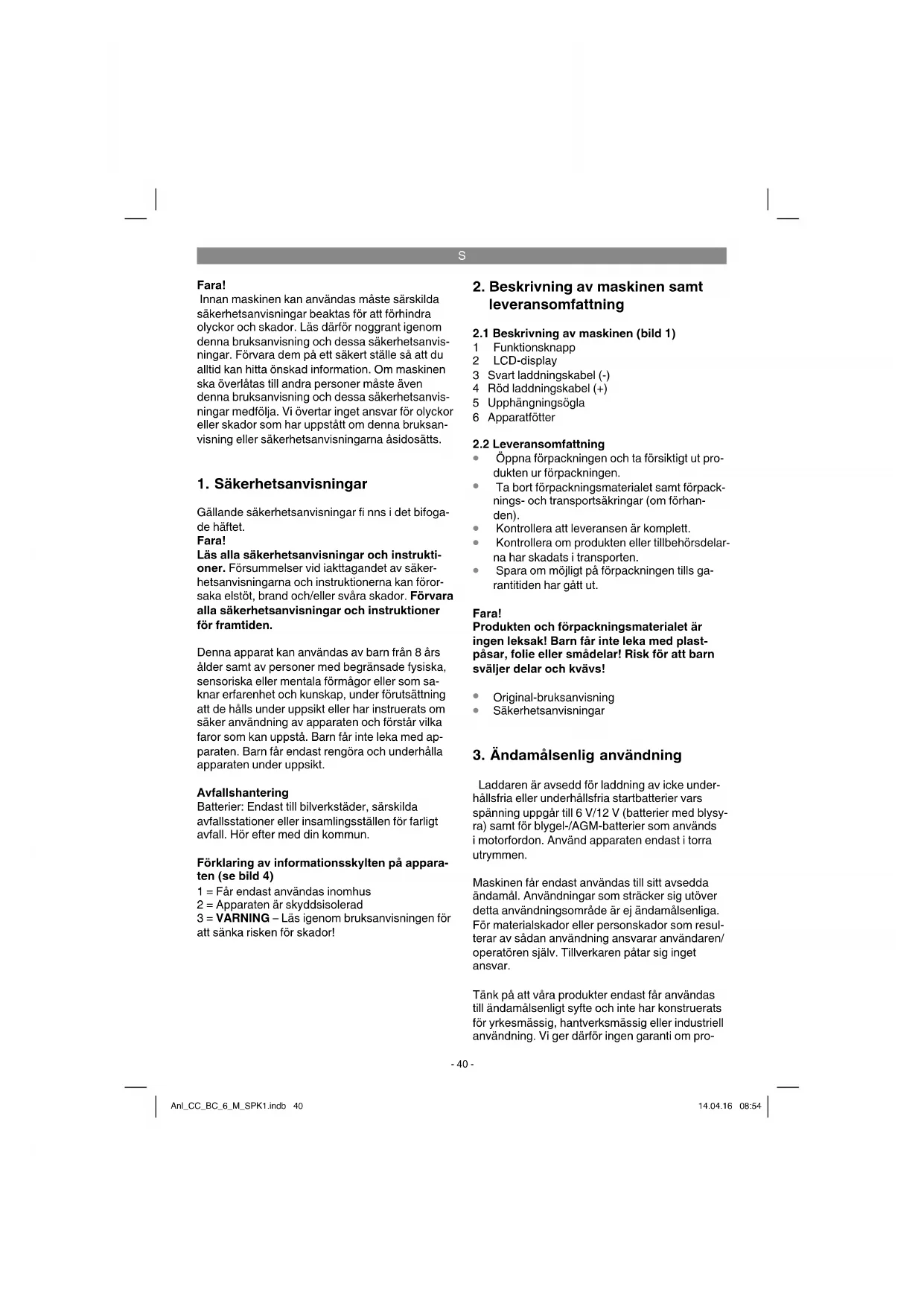

BRUKSANVISNING CCBC 6M EINHELL

Information om automatisk opladdning

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom bruksanvisningen och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även bruksanvisningen och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om bruksanvisningen eller säkerhetsanvisningarna åsidosatts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

Denna apparat kan användas av barn från 8 års ålder samt av personer med begränsade fysiska, sensoriska eller mentala förmågor eller som saknar erfarenhet och kunskap, under förutsättning att de hålls under uppsikt eller har instruerats om säker användning av apparaten och förstår vilka faror som kan uppstå. Barn får inte leka med apparaten. Barn får endast rengöra och underhålla apparaten under uppsikt.

Avfallshantering

Batterier: Endast till bilverkstäder, särskilda avfallsstationer eller insamlingsställen för farligt avfall. Hör efter med din kommun.

Förklaring av informationsskylten på apparaten (se bild 4)

1 = Får endast användas inomhus 2 = Apparaten är skyddsisolerad 3 = VARNING - Läs igenom bruksanvisningen för att sänka risken för skador!

2. Beskrivning av maskinen och leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

2.2 Leveransomfattning

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen. Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om för handen).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

Original-bruksanvisning Säkerhetsanvisningar

3. Ändamålsenlig användning

Laddaren är avsedd för laddning av icke underhållsfria eller underhållsfria startbatterier vars spänning uppgår till 6 V / 12 V (batterier med blysyra) samt för blygel-/AGM-batterier som används i motorfordon. Använd apparaten endast i torra utrymmen.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenlig användning och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro

dukten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller liknande aktivitet.

4. Tekniska data

Nätspänning 220-240 V ~ 50 Hz Nominell effektförbrukning max 105 W Nominell utspänning 6 V DC / 12 V DC Nominell utström vid 6 V 2 A Nominell utström vid 12 V 2 A / 6 A Batterikapacitet 3-150 Ah

5. Montera apparaten

Tryck in apparatfötterna (6) i fästena på baksidan (bild 1).

6. Före användning

Beakta instruktionerna i användarmanualerna till fordonet, radion, navigationssystemet osv.

Instruktioner för automatisk laddning

Laddaren är en automatisk laddare som styrs av en mikroprocessor, dvs. den är särskilt lämpad för laddning av underhållsfria batterier samt för långtidsladdning och underhållsladdning av batterier som inte ständigt används, t.ex. för veteranbilar, fritidsfordon, traktorgräsklippare och liknande utrustning. Med den integrerade mikroprocessorn laddas batteriet upp i flera olika steg. Den sista laddningsnivån, underhållsladdningen, håller batterikapaciteten på 95–100 %, vilket innebär att batteriet alltid är fulladdat. Laddningen behöver inte övervakas. Tänk ändå på att batteriet inte får lämnas utan uppsikt under längre tid medan det laddas. Om störning uppstår i laddaren måste du kunna koppla loss den manuellt från elnätet.

6.1 Förklaring av symbolerna på LCD-displayen (bild 2)

A Ladda ett 12 V-batteri (batteri med blysyra, AGM-batteri och GEL-batteri) med 2 A laddningsström. B Ladda ett 12 V-batteri (batteri med blysyra, AGM-batteri och GEL-batteri) med 6 A laddningsström. C Ladda ett 12 V-batteri (batteri med blysyra, AGM-batteri och GEL-batteri) i vinterläge med 6 A laddningsström och omgivningstemperatur -20 °C till +5 °C. Fara! Ladda inga frusna batterier. D Ladda ett 6 V-batteri (batteri med blysyra, AGM-batteri och GEL-batteri) med 2 A laddningsström.

E Defekt batteri

F Klämmorna har anslutits felaktigt (polerna omkastade) eller kortslutning föreligger G Visning av batterispänning i volt H Batteriets laddningsnivå i procent (1 delstreck = 25 %) och laddning (delstreck i batterisymbolen blinkar = batteriet laddas, alla delstreck lyser = batteriet fulladdat).

6.2 Laddningsinställningar

Tryck på Mode-knappen (bild 1/pos. 1) för att ställa in 12 V / 2 A (bild 2/pos. A), 12 V / 6 A (bild 2/pos. B) och 12 V / 6 A vinterläge (bild 2/pos. C) (se avsnitt 6.1).

6.3 Ladda batteriet

• Lossa eller ta av batteripluggen (om förhanden) från batteriet.
• Kontrollera syranivån i batteriet. Fyll på destillerat vatten vid behov (om möjligt). Varning! Batterisyra är frätande. Spola genast av syrastänk med mycket vatten, uppsök läkare vid allvarliga besvär.
• Anslut först den röda laddningskabeln till batteriets pluspol.
• Lossa sedan den svarta laddningskabeln från batteriet och anslut bensinledningen till karosseriet. Varning! I normalfall är den negativa batteripolen ansluten till karossen. Ladda enligt beskrivningen ovan. I undantagsfall kan det vara möjligt att den positiva batteripolen är ansluten till karossen (positiv jordning). I sådana fall ska den svarta laddningskabeln anslutas till batteriets minuspol. Anslut därefter den röda laddningskabeln till karossen på tillräckligt avstånd från batteriet och bensinledningen.
• Efter att batteriet har anslutits till laddaren kan

Du ansluter laddaren till ett stickuttag med 230 V ~ 50 Hz. Apparaten mäter automatiskt upp den nominella spänningen (6 V eller 12 V) i det anslutna batteriet. LCD-displayen lyser grönt. Det är inte tillåtet att ansluta laddaren till ett stickuttag med en annan nätspänning. Obs! När batteriet laddas finns det risk för att farlig knallgas bildas. Undvik därför gnistbildning och öppna lågor. Explosionsrisk! - Om batteriklammorna har anslutits förväxlat säkerställer polförväxlingsskyddet att batteriet eller laddaren inte skadas. I sådana fall ska laddaren kopplas loss från batteriet och från eluttaget. Vänta i 3 minuter innan du försöker ladda batteriet igen.

Beräkna laddningstiden (bild 3)

Laddningstiden bestäms av batteriets laddningsnivå. Om batteriet är tomt kan den ungefärliga laddningstiden upp till 80% laddning beräknas med följande formel:

Batterikapacitet i Ah

Laddningstid/h =

Amp. (laddningsström)

Laddningsströmmen bör uppgå till 1/10 till 1/6 av batteriets kapacitet.

Obs! Gaser frigörs under laddning. Se till att rummet är tillräckligt ventilerat.

Medan apparaten laddar lyser LCD-displayen grönt. När laddningen är avslutad lyser LCD-displayen blått.

6.4 Avsluta laddningen av batteriet

• Dra ut stickkontakten ur vägguttaget.
• Lossa först på den svarta laddningskabeln från karosseriet.
• Lossa sedan på den röda laddningskabeln från batteriets pluspol.
• Obs! Vid en positiv jordning ska först den röda laddningskabeln lossas från karossen. Lossa därefter den svarta laddningskabeln från batteriet.
• Skruva in eller tryck in batteripluggen igen (om förhanden).

6.5 Batteritestare för 12 V-batterier

Anslut laddaren till batteriet. LCD-symbolen, H (bild 3) visas laddningsnivån (1 delstreck = 25%). Batterispänningen visas på LCD-displayen.

7. Överbelastningsskydd

Laddaren skyddas elektroniskt mot överbelastning, kortslutning och förväxlade poler. Dessutom finns en eller flera finsäkringar i apparaten. Om säkringen är defekt ska den bytas ut och ersättas med en annan säkring med samma amperevärde. Kontakta vår kundtjänst vid behov.

8. Underhålla och sköta batteriet

Se till att batteriet alltid är fast monterat. - Kontakten mellan batteriet och det elektriska systemet måste vara i fullgott skick. - Håll batteriet rent och torrt. Fetta in anslutningsklämmorna en aning med syrafritt och syrabeständigt fett (vaselin). - Vid icke underhållsfria batterier ska syranivån kontrolleras ungefär var 4:e vecka. Endast destillerat vatten får fyllas på vid behov.

9. Rengöring, underhåll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

9.1 Rengöra maskinen

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck. Vi rekommenderar att du rengör maskinen efter varje användningstillfälle. Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag. Laddaren måste förvaras i ett torrt utrymme. Rengör laddningsklämmorna från korrosion.

9.2 Underhåll

I maskinens inre finns inga delar som kräver underhåll.

9.3 Reservdelsbeställning

Lamna foljande uppgifter vid beställning av reservdelar:

• Maskintyp
• Maskinens artikelnummer
• Maskinens identnummer

Reservdelsnummer för erforderlig reservdel. Aktuella priser och ytterligare information finns på www.isc-gmbh.info

10. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t.ex. metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmaste insamlingsställe finns.

11. Åtgärder vid störningar

Om apparaten används på avsett vis bör inga störningar förekomma. Om störningar ändå skulle uppstå, kontrollera nedanstående möjligheter innan du kontaktar kundtjänst.

Störning Möjlig orsak Åtgärder
Överbelastnings-skyddet lõser ut	- Laddningsklämmorna har anslutits felaktigt	- Anslut den röda laddningsklämman till pluspolen, den svarta laddnings-klämman till karosseriet.
	- Laddnings–klämmorna har kontakt med varandra	- Åtgärda kontakten
	- Batteriet ar skadat	- Lät en expertkontrollera batteriet och ev. byta ut

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinningsalternativ till begäran om återsändning: Som ett alternativ till returning är ägaren av elutrustningen skyldig att bidra till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

Garantibevis

Bästa kund,

Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:
4. Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, asidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsatts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.
5. Skador på produkten som kan härledas till missbruk eller ändamålsenlig användning (t.ex. överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t.ex. sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t.ex. skador efter att produkten fallit ned).
6. Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.
7. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.
8. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-gmbh.info. Se till att du har sparat kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som skickas in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifieras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

Vid användning av apparaten måste vissa säkerhetsåtgärder vidtas för att undvika skador och olyckor. Läs därför noggrant igenom denna bruksanvisning/säkerhetsanvisningar. Spara den väl för framtida bruk. Om du överlåter apparaten till andra personer, överlämna även denna bruksanvisning/säkerhetsanvisningar. Vi tar inget ansvar för skador eller olyckor som uppstår på grund av att denna bruksanvisning och säkerhetsanvisningar inte följs.

Härmed förklarar vi överensstämmelse enligt EU-direktiv och standarder för artikeln.
