CCBC 6M - Chargeur de batterie EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de batterie automatique
Marque	Einhell
Modèle	CCBC 6M
Tension d'entrée	220-240 V ~ 50 Hz
Puissance absorbée nominale max	105 W
Tension de sortie nominale	6 V / 12 V DC
Courant de sortie nominal (6 V)	2 A
Courant de sortie nominal (12 V)	2 A / 6 A
Capacité de batterie compatible	3-150 Ah
Type de batterie compatible	Plomb-acide, AGM, GEL (6 V et 12 V)
Fonctions de charge	12 V 2 A, 12 V 6 A, 12 V 6 A mode hiver, 6 V 2 A
Protection	Contre les surcharges, courts-circuits, inversion de polarité
Affichage	Écran LCD avec indicateur de tension, état de charge et mode
Détection automatique	Tension nominale 6 V ou 12 V
Pinces de charge	Câble rouge (+), câble noir (-)
Pieds amovibles	Oui, pour montage mural ou stable
Température de fonctionnement (mode hiver)	-20 °C à +5 °C
Indice de protection	IP20 (utilisation à l'intérieur)
Nettoyage	Chiffon humide, pas de solvants
Entretien	Aucune pièce interne nécessitant maintenance
Garantie	24 mois

FOIRE AUX QUESTIONS - CCBC 6M EINHELL

Comment choisir le bon mode de charge sur le CCBC 6M ?

Appuyez sur la touche de fonctionnement (1) pour faire défiler les modes : 12 V 2 A, 12 V 6 A, 12 V 6 A mode hiver, 6 V 2 A. Le mode hiver (mode hiver) charge à 6 A entre -20 °C et +5 °C.

Que faire si les pinces sont mal branchées ?

Le chargeur dispose d'une protection contre l'inversion de polarité. Si les pinces sont inversées, débranchez le chargeur de la batterie et du secteur, attendez 3 minutes et rebranchez correctement : rouge sur le pôle positif (+), noir sur la carrosserie (ou pôle négatif si mise à la terre positive).

Comment interpréter les symboles sur l'écran LCD ?

Les symboles A à D indiquent le mode de charge sélectionné. Le symbole E signale une batterie défectueuse, F une inversion de polarité ou court-circuit. G affiche la tension en volts, H l'état de charge (25% par barre) et clignote pendant la charge.

Puis-je charger une batterie gelée ?

Non, ne chargez jamais de batterie gelée. Le mode hiver est prévu pour des températures ambiantes de -20 °C à +5 °C, mais la batterie elle-même ne doit pas être gelée.

Quel est le temps de charge approximatif ?

Pour une batterie vide, le temps pour atteindre 80 % de charge se calcule : capacité (Ah) / courant de charge (A). Exemple : 60 Ah / 6 A = 10 h. Le courant doit être 1/10 à 1/6 de la capacité.

Comment entretenir et nettoyer le chargeur ?

Débranchez toujours le chargeur avant le nettoyage. Nettoyez avec un chiffon humide et un peu de savon, sans eau pénétrant à l'intérieur. Stockez dans un endroit sec et nettoyez les bornes de toute corrosion.

Que faire si le chargeur ne fonctionne pas ?

Vérifiez d'abord les branchements : pince rouge sur le pôle +, pince noire sur la carrosserie. Assurez-vous qu'elles ne se touchent pas. Si la batterie est endommagée, faites-la contrôler. Le chargeur est protégé contre les surcharges et court-circuits.

Puis-je utiliser ce chargeur pour une batterie de voiture sans entretien ?

Oui, le CCBC 6M est conçu pour les batteries plomb-acide, AGM, GEL avec ou sans entretien. Le microprocesseur adapte la charge en plusieurs étapes jusqu'à la charge de maintien (95-100 %).

Comment savoir quand la batterie est complètement chargée ?

L'affichage LCD passe du vert au bleu lorsque la charge est terminée. Les barres de l'état de charge (H) sont toutes allumées et la tension affichée est stable.

Le chargeur est-il adapté à une utilisation professionnelle ?

Non, cet appareil est conçu pour un usage domestique uniquement. Une utilisation professionnelle, artisanale ou industrielle n'est pas couverte par la garantie.

MODE D'EMPLOI CCBC 6M EINHELL

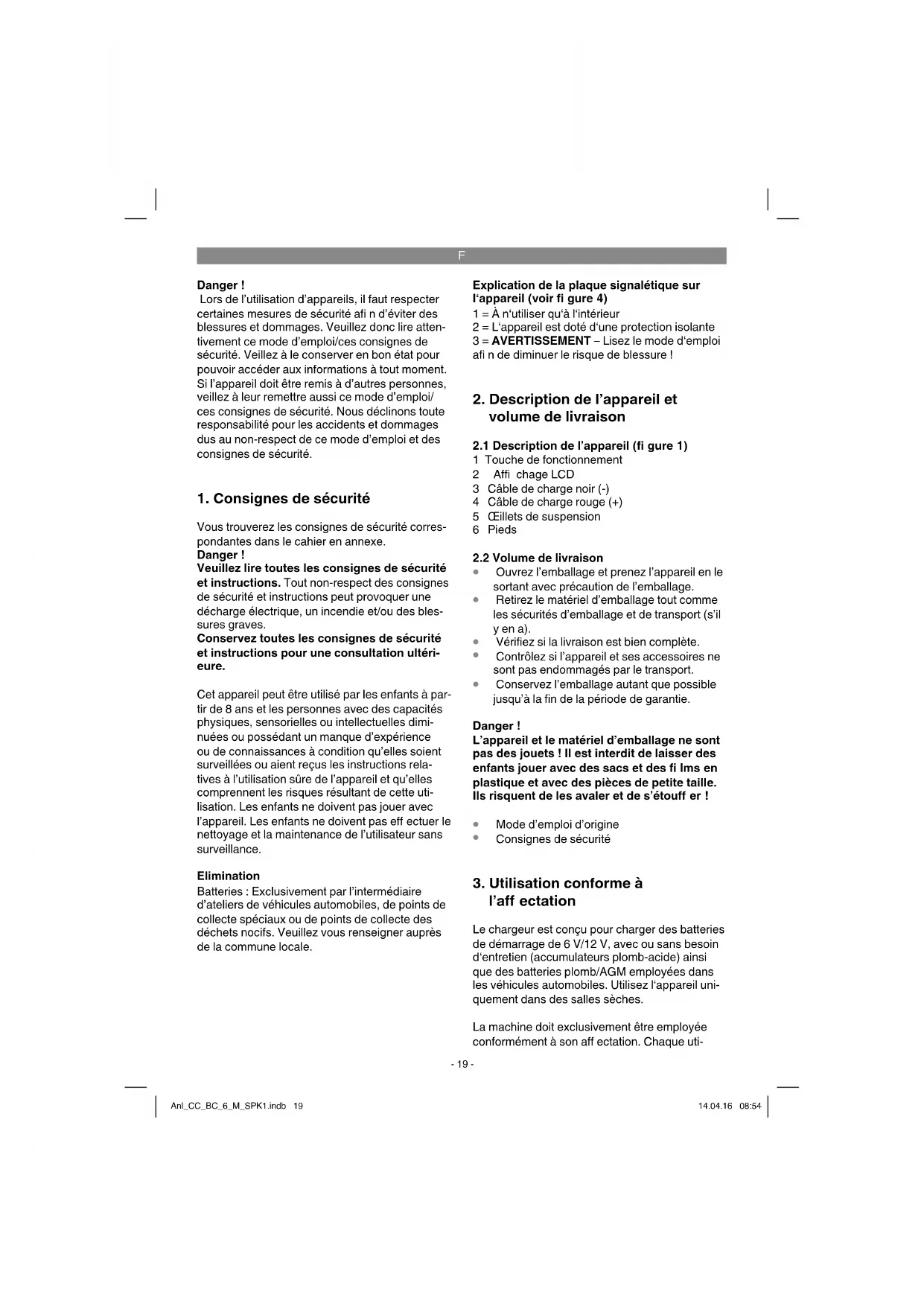

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afin d'éviter des blessures et dommages. Veillez donc à lire attentivement ce mode d'emploi et ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi et ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Danger!

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Cet appareil peut être utilisé par les enfants à partir de 8 ans et les personnes avec des capacités physiques, sensorielles ou intellectuelles diminuées ou possédant un manque d'expérience ou de connaissances à condition qu'elles soient surveillées ou aient reçu les instructions relatives à l'utilisation sûre de l'appareil et qu'elles comprennent les risques résultant de cette utilisation. Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne doivent pas effectuer le nettoyage et la maintenance de l'utilisateur sans surveillance.

Élimination

Batteries : Exclusivement par l'intermédiaire d'ateliers de véhicules automobiles, de points de collecte spéciaux ou de points de collecte des déchets nocifs. Veuillez vous renseigner auprès de la commune locale.

Explication de la plaque signalétique sur l'appareil (voir figure 4)

1 = À n'utiliser qu'à l'intérieur ; 2 = L'appareil est doté d'une protection isolante ; 3 = AVERTISSEMENT - Lisez le mode d'emploi afin de diminuer le risque de blessure !

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (figure 1)

1 Touche de fonctionnement ; 2 Affichage LCD ; 3 Câble de charge noir (-) ; 4 Câble de charge rouge (+) ; 5 Œillets de suspension ; 6 Pieds

2.2 Volume de livraison

Ouvrez l'emballage et sortez l'appareil avec précaution. Retirez tout le matériel d'emballage, y compris les protections de transport (si présentes). Vérifiez que la livraison est complète. Contrôlez que l'appareil et ses accessoires ne sont pas endommagés pendant le transport. Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Danger !

L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des films en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouffer !

Mode d'emploi d'origine - Consignes de sécurité

3. Utilisation conforme à l'affectation

Le chargeur est conçu pour charger des batteries de démarrage de 6 V/12 V, avec ou sans entretien (accumulateurs plomb-acide) ainsi que des batteries plomb/AGM employées dans les véhicules automobiles. Utilisez l'appareil uniquement dans des salles sèches.

La machine doit exclusivement être employée conformément à son affectation. Chaque uti

F

lisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Tension du réseau : 220-240 V ~ 50 Hz Puissance absorbée nominale max : 105 W Tension de sortie nominale : ...6 V d.c. / 12 V d.c. Courant de sortie nominal pour 6 V : 2 A Courant de sortie nominal pour 12 V : 2 A / 6 A Capacité de la batterie : 3-150 Ah

5. Montage

Enoncez les pieds de l'appareil (6) dans les ouvertures situées au dos de l'appareil (fig. 1).

6. Avant la mise en service

Veuillez respecter les consignes qui se trouvent dans les modes d'emploi des voitures, de la radio, du système de navigation, etc.

Remarque relative au chargement automatique

Le chargeur est un chargeur automatique piloté par un microprocesseur. Autrement dit, il convient particulièrement bien au chargement de batteries sans entretien, ainsi qu'au chargement de longue durée et à la conservation de la charge de batteries qui ne sont pas constamment utilisées, par exemple les batteries pour les vieilles voitures, les véhicules de loisir, les tondeuses à gazon et autres appareils de ce type. En raison du microprocesseur intégré, le chargement s'effectue en plusieurs étapes. La dernière étape de chargement, la charge de conservation, maintient la

capacité de la batterie à 95 – 100 %. Celle-ci est ainsi jusqu'au bout entièrement chargée. Le processus de chargement n'a pas besoin d'être surveillé. Ne laissez pas la batterie sans surveillance pendant un chargement prolongé afin de pouvoir débrancher manuellement le chargeur du réseau en cas de dérangement.

6.1 Explication des symboles de l'écran LCD (fig. 2)

A Chargement d'une batterie de 12 V (batterie plomb-acide, batterie AGM et batterie GEL) avec un courant de charge de 2 A. B Chargement d'une batterie de 12 V (batterie plomb-acide, batterie AGM et batterie GEL) avec un courant de charge de 6 A. C Chargement d'une batterie de 12 V (batterie plomb-acide, batterie AGM et batterie GEL) en mode hiver avec un courant de charge de 6 A et une température ambiante de -20 °C à +5 °C. Danger ! Ne chargez pas de piles gelées. D Chargement d'une batterie de 6 V (batterie plomb-acide, batterie AGM et batterie GEL) avec un courant de charge de 2 A. E Batteries défectueuses F Pinces mal branchées (inversion des pôles) ou court-circuit G Affichage de la tension de la batterie en volts H État de la batterie en pourcentage (1 graduation = 25 %) et processus de charge (la graduation du symbole de batterie clignote = la batterie est en charge, toutes les graduations sont allumées = la batterie est chargée).

6.2 Réglage de chargement

Les fonctions de chargement 12 V/2 A (fig. 2/pos. A), 12 V/6 A (fig. 2/pos. B) et 12 V/6 A mode hiver (fig. 2/pos. C) peuvent être paramétrées en appuyant sur la touche mode (fig. 1/pos. 1) (cf. pg 6.1).

6.3 Chargement de la batterie :

• Desserrez ou retirez les bouchons de la batterie (s'ils sont présents).
• Contrôlez le niveau d'électrolyte de votre batterie. Si nécessaire, remplissez avec de l'eau distillée (si possible). Attention ! L'acide de batterie est caustique. Rincez immédiatement toute éclaboussure d'acide avec beaucoup d'eau, en cas de besoin consultez un médecin. Raccordez tout d'abord le câble de charge rouge au pôle plus de la batterie.
• Ensuite, fixez le câble noir à la carrosserie, à

un endroit éloigné de la batterie et de la conduite d'essence.

• Avertissement ! Normalement, le pôle négatif de la batterie est relié à la carrosserie et pour charger la batterie, on procède comme décrit précédemment. Dans des cas exceptionnels, il peut arriver que le pôle positif de la batterie soit relié à la carrosserie (mise à la terre positive). Dans ce cas, branchez le câble de chargement noir sur le pôle négatif de la batterie. Ensuite, reliez le câble de chargement rouge à la carrosserie, à distance de la batterie et de la conduite d'essence.
• Une fois que la batterie est raccordée au chargeur, vous pouvez brancher le chargeur à une prise de 230 V - 50 Hz. L'appareil détecte automatiquement la tension nominale (6 V ou 12 V) de la batterie branchée. L'affichage LCD s'allume en vert. Un raccordement à une prise de courant d'une tension réseau différente est interdit. Attention ! Pendant la charge, il peut se dégager un gaz explosif, évitez donc toute étincelle et toute flamme nue pendant la charge. Risque d'explosion ! Lorsque le branchement des pinces de batteries est inversé, la protection contre l'inversion des pôles assure que la batterie et le chargeur ne s'endommagent pas. Si c'est malgré tout le cas, veuillez débrancher le chargeur de la batterie et de la prise de courant. Démarrez à nouveau le processus de charge au bout de 3 minutes environ.

Calcul du temps de charge (figure 3)

Le temps de charge est déterminé par l'état de charge de la batterie. Si la batterie est vide, on peut calculer le temps de charge approximatif pour atteindre environ 80 % de charge grâce à la formule suivante :

Capacité de la batterie en Ah

Temps de charge (h) = Capacité de la batterie (Ah) / Courant de charge (A)

Le courant de charge doit s'élever à 1/10 - 1/6 de la capacité de la batterie.

Remarque ! Des gaz sont libérés pendant la charge. Veillez par conséquent à une bonne aération dans les salles.

Tant que l'appareil est en charge, l'affichage LCD s'allume en vert. Lorsque le processus de charge est terminé, l'affichage LCD s'allume en bleu.

6.4 Fin de la charge de la batterie

Retirez la fiche de contact de la prise. - Desserrez tout d'abord le câble noir de la carrosserie. - Ensuite, desserrez le câble rouge du pôle plus de la batterie. - Attention ! En cas de mise à la terre positive, débranchez d'abord le câble de chargement rouge de la carrosserie puis le câble de chargement noir de la batterie. - Revissez les bouchons de la batterie ou enfoncez-les (si présents).

6.5 Testeur de batterie pour les batteries 12 V Raccordez le chargeur à la batterie. Le symbole LCD « H » (fig. 3) montre l'état de charge (1 graduation = 25 %). La tension de la batterie s'affiche sur l'écran LCD.

7. Protection contre les surcharges

Le chargeur est protégé électroniquement contre la surcharge, les courts-circuits et l'inversion des pôles. De plus, un ou plusieurs fusibles fins sont intégrés. En cas de défaut du fusible, il faut remplacer celui-ci en utilisant un fusible ayant la même valeur d'ampères. Veuillez-vous adresser en cas de besoin à votre service client.

8. Maintenance et entretien de la batterie

Veillez à ce que votre batterie soit toujours bien montée de façon fixe. - Il faut garantir un raccordement impeccable au réseau de conduites de l'installation électrique. - Gardez la batterie propre et sèche. Graissez légèrement les bornes de raccordement avec une graisse sans acide résistant aux acides (vaseline). Pour les batteries n'étant pas sans maintenance, contrôlez environ toutes les quatre semaines la hauteur du niveau d'acide et remplissez uniquement d'eau distillée en cas de besoin.

9. Nettoyage, maintenance et commande de pièces de rechange

Danger !

Retirez la fiche de contact avant tous travaux de nettoyage.

9.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation. Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergent; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électrique.
• Il faut stocker le chargeur dans un endroit sec. Il faut nettoyer les bornes de charge de toute corrosion.

9.2 Maintenance

Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

9.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes :

Type de l'appareil, No. d'article de l'appareil, No. d'identification de l'appareil, No. de pièce de rechange de la pièce requise

Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info

11. Consignes de dépannage

Lorsque l'appareil est correctement exploité, aucun dérangement ne devrait se produire. En cas de dérangement, vérifiez les possibilités suivantes avant d'appeler le service après-vente.

Dérangement Cause probable Remède
L'appareil ne se recharge pas	- Pinces de charge mal branchées	- Connectez la prince de charge rouge au pôle plus, la pince de charge noire à la carrosserie
	- Contact des pinces l'une vers l'autre	- Eliminer le contact
	- Batterie endommagée	- Faites contrôle la batterie par un ou une spécialiste ou remplacez-la

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères !

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifications techniques

Bon de garantie

Nos produits sont soumis à un contrôle de qualité très strict. Si toutefois il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l'adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à cette disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s'adressent uniquement à des consommateurs, c'est-à-dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie règlent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.
2. La prestation de garantie s'étend exclusivement aux défauts résultant d'une erreur de fabrication ou de matériel d'un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La prestation de garantie se limite, selon notre décision, soit à la résolution de tels défauts sur l'appareil, soit à l'échange de l'appareil.

Veuillez noter que nos appareils, conformément au règlement, n'ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n'y a donc pas de contrat de garantie quand l'appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles, ou exposé à une sollicitation semblable pendant la durée de la garantie.

1. Sont exclus de notre garantie :
2. les dommages liés au non-respect des instructions de montage ou en raison d'une installation incorrecte, au non-respect du mode d'emploi (en raison par ex. du branchement de l'appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité, ou résultant d'une exposition de l'appareil à des conditions environnementales anormales ou d'un manque d'entretien et de maintenance.
3. les dommages résultant d'une utilisation abusive ou non conforme (comme par ex. une surcharge de l'appareil ou une utilisation d'outils ou d'accessoires non autorisés), de la détérioration par des objets étrangers dans l'appareil (comme par ex. du sable, des pierres ou de la poussière), de l'utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes).
4. les dommages sur l'appareil ou des parties de l'appareil résultant de l'usure normale liée à l'utilisation de l'appareil ou de toute autre usure naturelle.
5. La durée de garantie est de 24 mois et débute à la date d'achat de l'appareil. Les droits à la garantie doivent être revendiqués avant l'expiration de la durée de garantie, dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne ni une extension de la durée de garantie ni le début d'une nouvelle durée de garantie pour cet article ou toute autre pièce de rechange installée sur l'appareil. Cela est valable également dans le cas d'une intervention du service après-vente à domicile.
6. Pour faire valoir vos droits à la garantie, veuillez enregistrer l'appareil défectueux à l'adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d'achat ou tout autre justificatif de l'achat de votre nouvel appareil. Les appareils envoyés sans les justificatifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l'impossibilité de les enregistrer. Si le défaut de l'appareil est inclus dans la garantie, vous recevrez sans retard un appareil réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l'étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envoyer l'appareil à notre adresse de service après-vente.

Pour les pièces d'usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d'emploi.

F déclare la conformité selon la directive CE et les normes concernant l'article.
