BEDIENUNGSANLEITUNG CCBC 6M EINHELL

Art.-Nr.: 10.022.31 I.-Nr.: 11016

-2-

3

■	80%
12 Ah 2 h
30 Ah 5 h
60 Ah 10 h
120 Ah 20 h

4

D

Gefahr!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit ihren die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen! Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder)dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung)dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Entsorgung

Batterien: Nur über KFZ-Werkstätten, spezielle Annahmestellen oder Sondermüll-Sammelstellen. Erkundigen Sie sich in der ortlichen Gemeinde.

Erklärung des Hinweisschildes auf dem Gerät (siehe Bild 4)

1 = Nur zur Verwendung in Innenraumen
2 = Gerat ist schutzisoliert
3 = WARNING - Zur Verringerung eines Verletzungsrisikos Bedienungsanleitung lessen!

2. Gerätebeschreibung und Lieferumfang

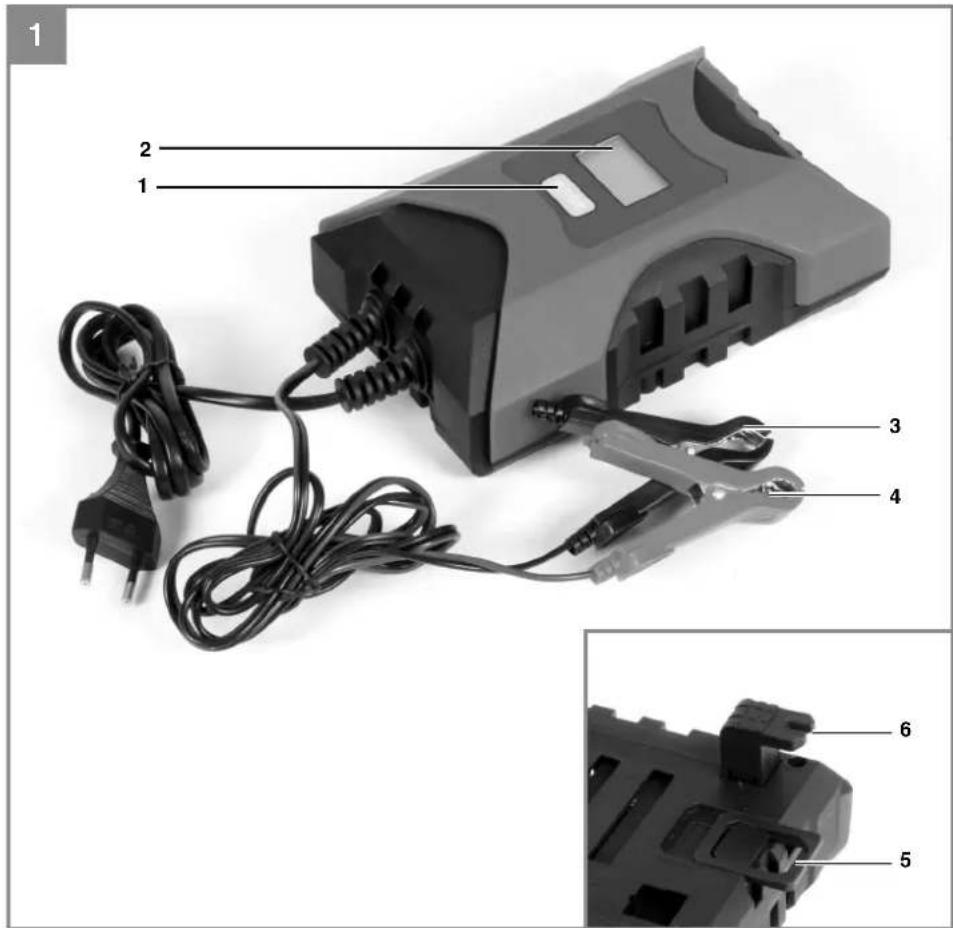

2.1 Gerätebeschreibung (Bild 1)

1Funktionstaster

2 LCD-Anzeige
3 Ladekabel schwarz (-)
4 Ladekabel rot (+)
5 Aufhangeose
6 StandfuBe

2.2 Lieferumfang

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Uberprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Originalbetriebsanleitung
- Sicherheitshinweise

3. Bestimmungsgemäß Verwendung

Das Ladegerat ist zum Laden von nicht wartungsfreien oder wartungsfreien 6 V/12 V Starterbatterien (Bleisäureakkus) sowie für Bleigel/AGMBatterien, die bei Kraftfahrzeugen eingesetzt werden bestimmt. Gerät nur in trockenen Räumen benutzen.

Das Gerat darf nur nach dessen Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

D

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung: 220-240 V ~ 50 Hz
Nenn-Aufnahmeleistung max.: 105 W
Nenn-Ausgangsspannung: 6 V d.c. / 12 V d.c.
Nennausgangsstrom bei 6 V: 2 A
Nennausgangsstrom bei 12 V: 2 A / 6 A
Batteriekapazität: 3-150 Ah

5. Montage

Drucken Sie die Gerätefuße (6) in die Aussparrungen auf der Rückseite (Abb. 1).

6. Bedienung

Beachten Sieitte die Hinweise in den Bedienungsanleitungen fur Auto, Radio, Navigati onssystem usw.

Hinweis zur Automatikladung

Das Ladegerät ist ein Microprozessor gesteuertes Automatikladegerät, d.h. es ist besonders zum Laden von wartungsfreien Batterien sowie zur Langzeitladung und zur Ladeerhaltung von Batterien, die nicht ständig in Gebrauch sind, z.B. für Oldtimer, Freizeitfahrzeuge, Traktorrasenmacher und dergleichen, geeignet. Aufgrund des integrierten Mikroprozessors erfolgt das Laden in mehreren Stufen. Die letzte Ladestufe, die Erhaltungsladung, halt die Batteriekapazität bei 95 - 100% und damit die Batterie immer vollgaden. Der Ladevorgang muss nicht überwacht werden. Lassen Sie dennoch bei Ladung über einen längeren Zeitraum die Batterie nicht unbeaufsichtigt, damit Sie bei einer Störung das Ladegerät per Hand vom Stromnetz trennen können.

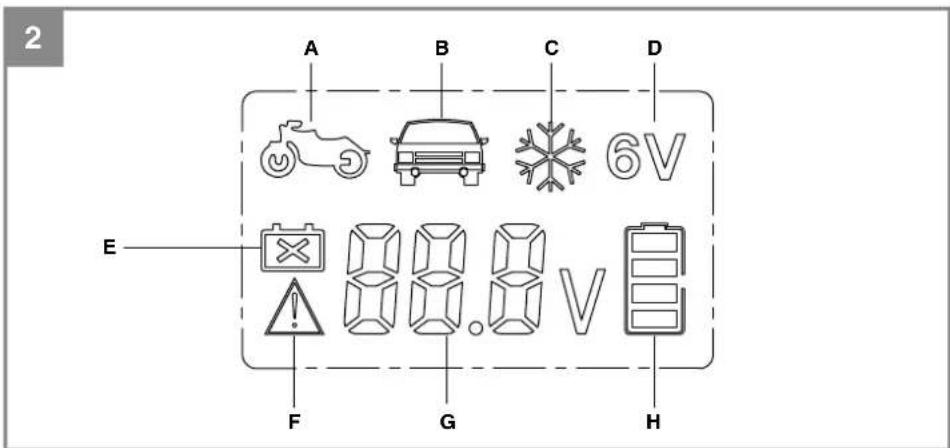

6.1 Erklärung der Symbole im LCD-Display (Abb. 2)

A Laden einer 12V Batterie (Bleisäure Batterie, AGM Batterie und GEL Batterie) mit 2A Ladestrom.
B Laden einer 12V Batterie (Bleisaure Batterie, AGM Batterie und GEL Batterie) mit 6A Ladestrom.
C Laden einer 12V Batterie (Bleisäure Batterie, AGM Batterie und GEL Batterie) im Wintermodus mit 6A Ladestrom und einer Umgebungstemperatur von -20^ bis +5^ Gefahr! Laden Sie keine gefrorenen Batterien.
D Laden einer 6V Batterie (Bleisäure Batterie, AGM Batterie und GEL Batterie) mit 2A Ladestrom.
E Defekte Batterie
F Klemmen falsch angeklemmt (verpolt) oder Kurzschluss
G Anzeige der Batteriespannung in Volt
H Ladezustand der Batterie in Prozent (1 Teilstrich = 25%) und Ladevorgang (Teilstrich im Batteriesymbol blinkt = Batterie wird geladen, alle Teilstriche leuchten = Batterie ist vollgelaiden).

6.2 Ladeeinstellungen

Durch Drucken der Mode-Taste (Abb. 1/Pos. 1) können die Ladefunktionen 12V/2A (Abb. 2/Pos. A), 12V/6A (Abb. 2/Pos. B) und 12V/6A Wintermodus (Abb. 2/Pos. C) eingestellt werden (s. Abschnitt 6.1).

6.3 Laden der Batterie:

• Losen oder entnehmer Sie die Batteriestopfen (falls vorhanden) von der Batterie.
• Überprüfen Sie den Säurestand ihrer Batterie. Falls notwendig fällen Sie destilliertes Wasser ein (falls möglich). Achting! Batteriesäure ist atzend. Säurespritzer sofort mit viel Wasser gründlich abspüssen, notfalls einen Arzt aufsuchen.
  SchlieBen Sie zuerst das rote Ladekabel an den Pluspol der Batterie an.
• AnschlieBend wird das schwarze Ladekabel entfernt von Batterie und Benzinleitung an der Karrosserie angeschlossen.
• Warning! Im Normalfall ist der negative Batteriepol mit der Karosserie verbunden und Sie gehen zum Laden wie zuvor beschrieben vor. Im Ausnahmefall kann es möglich sein, dass der positive Batteriepol mit der Karosserie verbunden ist (positive Erdung). In dieser Fall schließen Sie das schwarze Ladekabel

D

am Minuspol der Batterie an. AnschlieBend verbinden Sie das rote Ladekabel, entfernt von Batterie und Benzinleitung, mit der Karosserie.

Nachdem die Batterie an das Ladegerät angeschlüssen ist, konnen Sie das Ladegerät an eine Steckdose mit 230V 50Hz anschließen. Das Gerät erkennt automatisch die Nennspannung (6V oder 12V) der angeschlussenen Batterie. Die LCD Anzeige leuchtet grün. Ein Anschluss an eine Steckdose mit einer anderen Netzspannung ist nicht zulässig. Achtung! Durch das Laden kann gefährliches Knallgas entstehen, davon während des Ladens Funkenbildung und offenes Feuer vermeiden. Explosionsgefahr!
- Bei vertauschem Anschluss der Batterie-klemmen stellt der Verpolungsschutz sich, dass Batterie und Ladegerät nicht beschädigt werden. Ist dies der Fall, entfern Sie das Ladegerät von der Batterie und von der Netzsteckdose. Beginnen Sie den Ladevorgang nach ca. 3 Minuten Wartezeit noch einmal.

Berechnung der Ladezeit (Bild 3)

Die Ladezeit wird vom Ladezustand der Batterie bestimmt. Bei einer leeren Batterie kann die ungefährte Ladezeit bis ca. 80% Ladung mit folgender Formel berechnet werden:

Batteriekapazitat in Ah

Ladezeit/h =

Amp. (Ladestrom)

Der Ladestrom solte 1/10 bis 1/6 der Batteriekapazitat detragen.

Hinweis! Beim Ladevorgang werden Gase frei.
Achten Sie dazu auf gute Belüfung in den Räumen.

Solange das Gerät ländt, leuchtet die LCD Anzeige grün. Ist der Ladevorgang abgeschlossen, leuchtet die LCD Anzeige blau.

6.4 Laden der Batterie beenden

• Ziehen Sie den Netzstecker aus der Steck-dose.
• Lösen Sie zuerst das schwarze Ladekabel von der Karrosserie.
  AnschlieBend losesie das rote Ladekabel vom Pluspol der Batterie.
• Achtung! Bei positiver Erdung lösen Sie zuerst das rote Ladekabel von der Karosserie dann das Schwarze Ladekabel von der

Batterie.
- Batteriestopfen wieder aufschauben oder aufdrücken (falls vorhanden).

6.5 Batterietester für 12V Batterien

Verbinden Sie das Ladegerät mit der Batterie. Das LCD Symbol, H (Abb. 3) zeigt den Ladezustand (1 Teilstrich = 25%) an. Am LCD-Display wird die Batteriespannung angezeigt.

7. Überlastschutz

Das Ladegerat ist elektronisch gegen Überlastung, Kurzschluss und Verpolung geschützt. Zusätzlich sind ein oder mehrere Feinsicherungen eingebaut. Bei einem Defekt der Sicherung muss diese ausgewechselt werden und durch eine Sicherung mit gleichem Amperewert ersetzt werden. Wenden Sie sich bei Bedarfitte an ihre Kundendienstelle.

8. Wartung und Pflge der Batterie

• Achten Sie darauf, daß ihre Batterie immer fest eingebaut ist.
• Eine einwandfreie Verbindung an das Leitungsnetz der elektrischen Anlage muss gewährleistet sein.
• Batterie sauber und trocken halten. Anschlussklemmen mit einem säurefrei und säurebeständigen Fett (Vaseline)leitung einfetten.
• Bei nicht wartungsfreien Batterien ca. alle 4 Wochen Höhe des Saurestandes prufen und bei Bedarf nur destilliertes Wasser nachfüllen.

9. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

9.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Gehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

D

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffe des Gerätes angreiben. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
  Das Ladegerat soll zur Aufbewährung in einem trockenem Raum abgestellt werden. Die Ladeklemen sind von Korrosion zu reinigen.

9.2 Wartung

Im Geräteinneren befänden sich keine weiteren zu wartenden Teile.

9.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

10. Entsorgung und

Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführten werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle besteht ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

D

11. Hinweise zur Fehlerbeseitigung

Wird das Gerät richtig betrieben, dürften keine Störungen auftreten. Bei Störungen prufen Sie die folgenden Möglichkeit, bevor Sie den Kundendienst verständigen.

Störung Mögliche Ursache Behebung
Gerät ländt nicht - Ladezangen falsch angeschlossen		- rote Ladezange an Pluspol, schwarze Ladezange an Karosserie anschließen
		- Kontakt der Ladezangen zueinan-der
		- Batterie ist schadhaft

D

Nur fur EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternatively anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Soltte diese Gerät davon nicht einwandfrei Funktionieren, bedauern wir thish und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder berufflichen Einsatz konstruiert werden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z.B. Schaden durch Herunterfallen) entstandens sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmoglichkeit ausgeschlssen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlsteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier einige Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfugbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingerate
Defekte Geräte anmelden
Garantieverlangerungen (nur bei bestimmten Geräten)
Bestellverfolgung

Wir freuun uns auf ihren Besuch online unter www.isc-gmbh.info!

Telefon: [phone] • Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-qmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
