MANUALE UTENTE CCBC 6M EINHELL

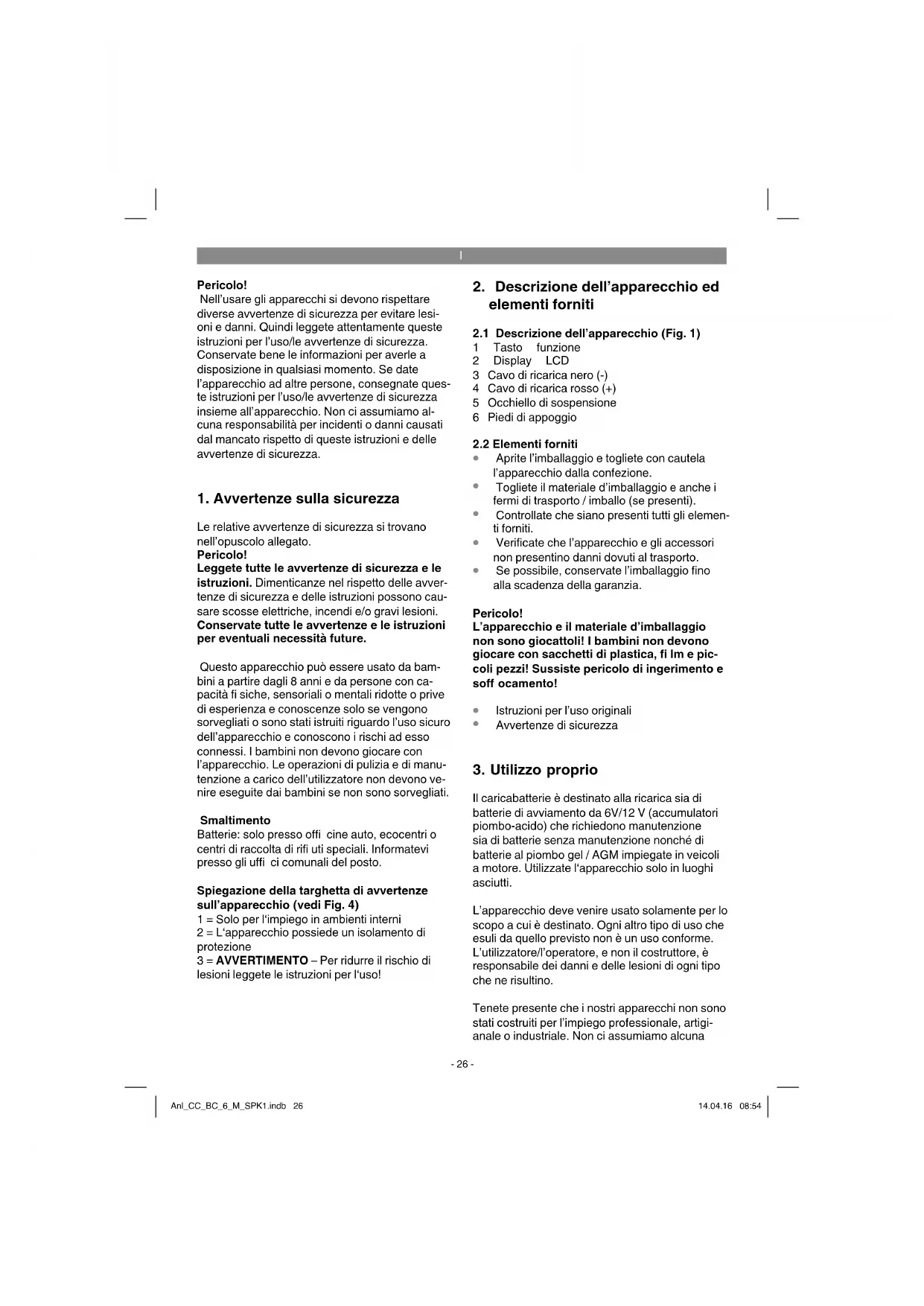

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Questo apparecchio può essere usato da bam- bini a partire dagli 8 anni e da persone con ca- pacità fi siche, sensoriali o mentali ridotte o prive di esperienza e conoscenze solo se vengono sorvegliati o sono stati istruiti riguardo l’uso sicuro dell’apparecchio e conoscono i rischi ad esso connessi. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manu- tenzione a carico dell’utilizzatore non devono ve- nire eseguite dai bambini se non sono sorvegliati. Smaltimento Batterie: solo presso offi cine auto, ecocentri o centri di raccolta di rifi uti speciali. Informatevi presso gli uffi ci comunali del posto. Spiegazione della targhetta di avvertenze sull’apparecchio (vedi Fig. 4) 1 = Solo per l‘impiego in ambienti interni 2 = L‘apparecchio possiede un isolamento di protezione 3 = AVVERTIMENTO – Per ridurre il rischio di lesioni leggete le istruzioni per l‘uso!

1 Tasto funzione 2 Display LCD 3 Cavo di ricarica nero (-) 4 Cavo di ricarica rosso (+) 5 Occhiello di sospensione 6 Piedi di appoggio

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Istruzioni per l’uso originali

Avvertenze di sicurezza

Il caricabatterie è destinato alla ricarica sia di batterie di avviamento da 6V/12 V (accumulatori piombo-acido) che richiedono manutenzione sia di batterie senza manutenzione nonché di batterie al piombo gel / AGM impiegate in veicoli a motore. Utilizzate l‘apparecchio solo in luoghi asciutti. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna Anl_CC_BC_6_M_SPK1.indb 26Anl_CC_BC_6_M_SPK1.indb 26 14.04.16 08:5414.04.16 08:54I

garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

• Tensione di rete: p. 220
• -240 V~ 50 Hz Potenza assorbita nominale max p. 105
• W Tensione in uscita nominale: p. 6
• V DC /12 V DC Corrente nominale in uscita a 6 V: p. 2
• A Corrente nominale in uscita a 12 V: p. 2
• A / 6 A Capacità della batteria: -150 Ah p. 3

Premete i piedi di appoggio dell‘apparecchio (6) nelle cavità sul lato posteriore (Fig. 1).

6. Prima della messa in esercizio

Tenete comunque presenti le indicazioni nelle istruzioni per l’uso dell’auto, della radio, del sistema di navigazione ecc. Avvertenza sulla ricarica automatica Il caricabatterie è un apparecchio automatico, controllato da un microprocessore, ed è quindi particolarmente adatto a caricare le batterie sen- za bisogno di manutenzione, ma è anche adatto al mantenimento in carica di batterie che non ven- gono utilizzate continuamente, come per es. in auto d‘epoca, veicoli per il tempo libero, trattorini rasaerba e simili. Data la presenza del micropro- cessore integrato, la ricarica si eff ettua in più fasi. L‘ultima fase, la carica di mantenimento, manti- ene la capacità della batteria tra il 95 e il 100 % e quindi la batteria è sempre completamente cari- ca. La ricarica non deve essere controllata. Non lasciate tuttavia la batteria incustodita per molto tempo durante la ricarica in modo da poter scolle- gare a mano il caricabatterie dalla rete elettrica in caso di anomalia.

6.1 Spiegazione dei simboli sul display LCD

(Fig. 2) A Ricarica di una batteria da 12 V (accumula- tore piombo-acido, batteria AGM o batteria GEL) con corrente di carica di 2 A. B Ricarica di una batteria da 12 V (accumula- tore piombo-acido, batteria AGM o batteria GEL) con corrente di carica di 6 A. C Ricarica di una batteria da 12 V (accumula- tore piombo-acido, batteria AGM o batteria GEL) in modalità invernale con corrente di carica di 6 A e con una temperatura ambiente tra – 20°C e +5°C. Pericolo! Non ricaricate batterie congelate. D Ricarica di una batteria da 6V (batteria piom- bo-acido, batteria AGM o batteria GEL) con corrente di carica di 2 A. E Batteria difettosa. F Morsetti collegati in modo errato (polarità er- rata) o cortocircuito. G Indicazione della tensione della batteria in Volt. H Stato di carica della batteria in percentuale (1 tacca = 25%) e processo di ricarica (una tacca del simbolo della batteria lampeggia = la batteria viene ricaricata, tutte le tacche sono illuminate = la batteria è completamente carica).

6.2 Impostazioni di ricarica

Premendo il tasto Mode (Fig. 1/Pos. 1) si possono impostare le funzioni di ricarica 12 V/2 A (Fig. 2/ Pos. A), 12 V/6 A (Fig. 2/Pos. B) e 12 V/6 A in mo- dalità invernale (Fig. 2/Pos. C) (vedi punto 6.1).

6.3 Ricarica della batteria

Svitate o togliete i tappi dalla batteria (se presenti).

Controllate il livello di acido della batteria. Se necessario aggiungete acqua distillata (se possibile). Attenzione! L’acido della batteria è caustico. Lavate subito con abbondante ac- qua eventuali spruzzi di acido, se necessario consultate un medico.

Collegate prima il cavo rosso al polo positivo della batteria.

Poi il cavo nero viene collegato alla carroz- zeria, lontano da batteria e tubazione della benzina.

Avvertimento! Normalmente il polo negati- vo della batteria è collegato alla carrozzeria e, quindi, per la ricarica procedete come descritto in precedenza. In casi eccezionali è possibile che il polo positivo della batteria Anl_CC_BC_6_M_SPK1.indb 27Anl_CC_BC_6_M_SPK1.indb 27 14.04.16 08:5414.04.16 08:54I

sia collegato alla carrozzeria (messa a terra positiva). In questo caso collegate il cavo di ricarica nero al polo negativo della batteria. Collegate poi il cavo di ricarica rosso alla carrozzeria, lontano da batteria e tubazione della benzina.

Dopo che la batteria è stata collegata al caricabatterie, potete collegare questo ad una presa da 230 V ~ 50 Hz. L‘apparecchio riconosce automaticamente la tensione no- minale (6V o 12 V) della batteria collegata. La spia sul display LCD si illumina in verde. Non è consentito il collegamento a una presa con una diversa tensione di rete. Attenzione! Con l‘operazione di ricarica si può sviluppare del pericoloso gas tonante, evitate perciò fiamme e scintille durante la ricarica. Pericolo di esp- losione!

Se sono stati scambiati i morsetti della bat- teria la protezione contro la polarità inversa assicura che la batteria e il caricabatterie non vengano danneggiati. In questo caso scolle- gate il caricabatterie dalla batteria e dalla pre- sa di corrente. Aspettate circa 3 minuti prima di riprendere il processo di ricarica. Calcolo del tempo di ricarica (Fig. 3) Il tempo di ricarica viene determinato dallo stato di carica della batteria. In caso di batteria scarica il tempo approssimativo di ricarica fi no all‘80% può essere calcolato con la seguente formula: capacità della batteria in Ah Tempo di ricarica/h = Amp. (corrente di ricarica) La corrente di ricarica dovrebbe essere da 1/10 a 1/6 della capacità della batteria. Avvertenza! Durante la ricarica si sviluppano gas. Fate perciò attenzione ad una buona ventilazione dei locali. Mentre l‘apparecchio sta caricando, la spia sul display LCD è illuminata in verde. Quando il pro- cesso di ricarica è terminato, la spia sul display LCD è illuminata in azzurro.

6.4 Terminare la ricarica della batteria

Staccate la spina dalla presa.

Staccate prima il cavo nero di ricarica dalla carrozzeria.

Poi staccate il cavo rosso di ricarica dal polo positivo della batteria.

Attenzione! Nel caso di messa a terra po- sitiva staccate prima il cavo di ricarica rosso dalla carrozzeria e poi il cavo di ricarica nero dalla batteria.

Riavvitate o rimettete i tappi della batteria (se presenti).

6.5 Tester per batterie da 12 V

Collegate il caricabatterie alla batteria. Il simbolo „H“ (Fig. 3) sul display LCD indica lo stato di cari- ca (1 tacca = 25%). Sul display LCD viene indica- ta la tensione della batteria.

7. Protezione da sovraccarico

Il caricabatteria è protetto elettronicamente da sovraccarico, cortocircuito e inversione di polarità. Sono inoltre montati uno o più fusibili a fi lo sottile. In caso di fusibile difettoso questo deve essere sostituito con un dispositivo dello stesso am- peraggio. In caso di necessità rivolgetevi al centro assistenza clienti competente.

8. Manutenzione e cura della

Fate attenzione che la batteria sia sempre ben fissata.

Deve essere garantito il collegamento corret- to alla rete dell’impianto elettrico.

Tenete la batteria pulita ed asciutta. Ingras- sate leggermente i morsetti di collegamento con un grasso neutro e resistente agli acidi (vaselina).

Nel caso di batterie che richiedono manuten- zione controllate ca. ogni 4 settimane il livello dell’acido e se necessario aggiungere solo acqua distillata. Anl_CC_BC_6_M_SPK1.indb 28Anl_CC_BC_6_M_SPK1.indb 28 14.04.16 08:5414.04.16 08:54I

9. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

Il caricabatteria deve essere conservato in un ambiente asciutto. Le pinze di ricarica devono essere pulite togliendo le tracce di corrosione.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

9.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

10. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale. Anl_CC_BC_6_M_SPK1.indb 29Anl_CC_BC_6_M_SPK1.indb 29 14.04.16 08:5414.04.16 08:54I

11. Avvertenze per l’eliminazione di anomalie

Se l’apparecchio viene fatto funzionare correttamente non si dovrebbero verifi care anomalie. In caso di anomalie verifi cate le seguenti possibilitŕ prima di rivolgervi al servizio assistenza. Anomalia Possibile causa Rimedio L‘apparecchio non ricarica. - Pinze di ricarica collegate in modo errato - Contatto delle pinze di ricarica tra loro - Batteria difettosa - Collegate la pinza rossa al polo po- sitivo, quella nera alla carrozzeria - Eliminate il contatto - Fate controllare la batteria da un tecnico ed eventualmente sostitui- tela Anl_CC_BC_6_M_SPK1.indb 30Anl_CC_BC_6_M_SPK1.indb 30 14.04.16 08:5414.04.16 08:54I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_CC_BC_6_M_SPK1.indb 31Anl_CC_BC_6_M_SPK1.indb 31 14.04.16 08:5414.04.16 08:54I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_CC_BC_6_M_SPK1.indb 32Anl_CC_BC_6_M_SPK1.indb 32 14.04.16 08:5414.04.16 08:54DK/N
