CCBC 6M - Nabíječky baterií EINHELL - Bezplatný návod k obsluze

Typ produktu	Automatická nabíječka baterií
Značka	Einhell
Model	CCBC 6M
Vstupní napětí	220-240 V ~ 50 Hz
Max. jmenovitý příkon	105 W
Jmenovité výstupní napětí	6 V / 12 V DC
Jmenovitý výstupní proud (6 V)	2 A
Jmenovitý výstupní proud (12 V)	2 A / 6 A
Kompatibilní kapacita baterie	3-150 Ah
Kompatibilní typ baterie	Olověné, AGM, GEL (6 V a 12 V)
Nabíjecí funkce	12 V 2 A, 12 V 6 A, 12 V 6 A zimní režim, 6 V 2 A
Ochrana	Proti přetížení, zkratu, přepólování
Displej	LCD displej s indikátorem napětí, stavu nabití a režimu
Automatická detekce	Jmenovité napětí 6 V nebo 12 V
Nabíjecí svorky	Červený kabel (+), černý kabel (-)
Odnímatelné nožičky	Ano, pro montáž na stěnu nebo stabilní postavení
Provozní teplota (zimní režim)	-20 °C až +5 °C
Stupeň krytí	IP20 (použití v interiéru)
Čištění	Vlhký hadřík, žádná rozpouštědla
Údržba	Žádné vnitřní díly vyžadující údržbu
Záruka	24 měsíců

Často kladené otázky - CCBC 6M EINHELL

Jak vybrat správný režim nabíjení na CCBC 6M?

Stiskněte tlačítko provozu (1) pro přepínání režimů: 12 V 2 A, 12 V 6 A, 12 V 6 A zimní režim, 6 V 2 A. Zimní režim (zimní režim) nabíjí proudem 6 A v rozmezí -20 °C až +5 °C.

Co dělat, pokud jsou svorky nesprávně zapojeny?

Nabíječka je vybavena ochranou proti přepólování. Pokud jsou svorky přepólovány, odpojte nabíječku od baterie a sítě, počkejte 3 minuty a znovu připojte správně: červenou na kladný pól (+), černou na karoserii (nebo na záporný pól v případě kladného uzemnění).

Jak interpretovat symboly na LCD displeji?

Symboly A až D označují zvolený režim nabíjení. Symbol E signalizuje vadnou baterii, F přepólování nebo zkrat. G zobrazuje napětí ve voltech, H stav nabití (25 % na jeden sloupec) a během nabíjení bliká.

Mohu nabíjet zmrzlou baterii?

Ne, nikdy nenabíjejte zmrzlou baterii. Zimní režim je určen pro okolní teploty -20 °C až +5 °C, ale samotná baterie nesmí být zmrzlá.

Jaký je přibližný čas nabíjení?

Pro vybitou baterii se čas na dosažení 80% nabití vypočítá: kapacita (Ah) / nabíjecí proud (A). Příklad: 60 Ah / 6 A = 10 h. Proud by měl být 1/10 až 1/6 kapacity.

Jak udržovat a čistit nabíječku?

Před čištěním vždy odpojte nabíječku. Čistěte vlhkým hadříkem s trochou mýdla, aniž by se do zařízení dostala voda. Skladujte na suchém místě a očistěte svorky od koroze.

Co dělat, když nabíječka nefunguje?

Nejprve zkontrolujte zapojení: červená svorka na + pól, černá na karoserii. Ujistěte se, že se vzájemně nedotýkají. Pokud je baterie poškozená, nechte ji zkontrolovat. Nabíječka je chráněna proti přetížení a zkratu.

Mohu použít tuto nabíječku pro bezúdržbovou autobaterii?

Ano, CCBC 6M je určena pro olověné, AGM, GEL baterie s údržbou i bezúdržbové. Mikroprocesor přizpůsobuje nabíjení v několika fázích až po udržovací nabíjení (95-100 %).

Jak poznám, že je baterie plně nabitá?

LCD displej změní barvu ze zelené na modrou, když je nabíjení dokončeno. Všechny sloupce stavu nabití (H) svítí a zobrazené napětí je stabilní.

Je nabíječka vhodná pro profesionální použití?

Ne, toto zařízení je určeno pouze pro domácí použití. Profesionální, řemeslné nebo průmyslové použití není kryto zárukou.

NÁVOD K OBSLUZE CCBC 6M EINHELL

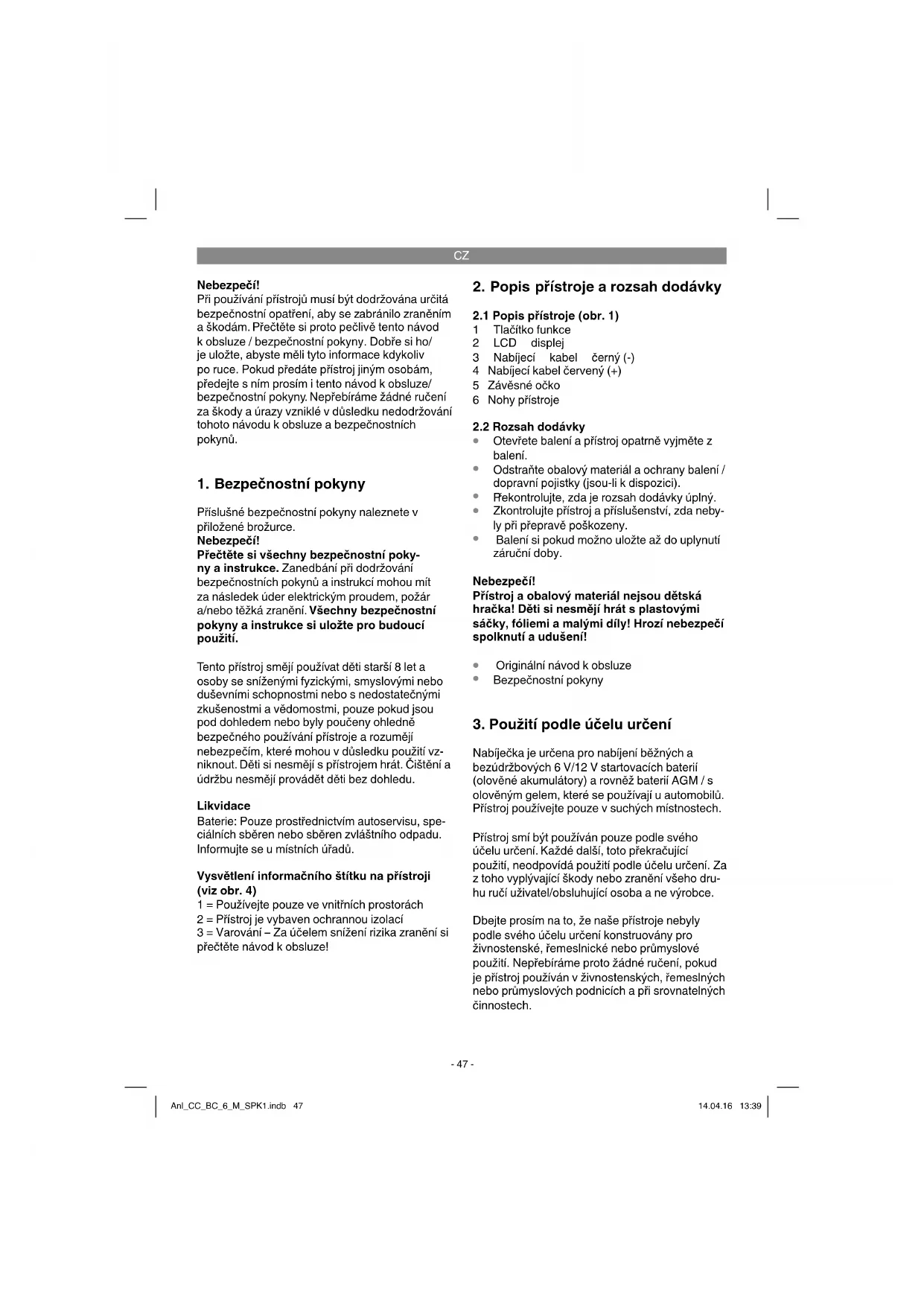

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožuře.

Nebezpečí!

Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí může mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

Tento přístroj smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a vědomostmi, pouze pokud jsou pod dohledem nebo byly poučeny ohledně bezpečného používání přístroje a rozumějí nebezpečím, která mohou v důsledku použití vzniknout. Děti si nesmějí s přístrojem hrát. Čištění a údržbu nesmějí provádět děti bez dohledu.

Likvidace

Baterie: Pouze prostřednictvím autoservisu, speciálních sběren nebo sběren zvláštního odpadu. Informujte se u místních úřadů.

Vysvětlení informačního štítku na přístroji (viz obr. 4)

1 = Používejte pouze ve vnitřních prostorách 2 = Přístroj je vybaven ochrannou izolací 3 = Varování - Za účelem snížení rizika zranění si přečtěte návod k obsluze!

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

1 Tlačítko funkce 2 LCD displej 3 Nabíjecí kabel černý (-) 4 Nabíjecí kabel červený (+) 5 Závěsné očko 6 Nohy přístroje

2.2 Rozsah dodávky

• Otevřete balení a přístroj opatrně vyjměte z balení.
• Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
• Rekontrolujte, zda je rozsah dodávky úplný. Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
• Balení si pokud možno uložte až do uplynutí záruční doby.

Nebezpečí!

Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

• Originální návod k obsluze
• Bezpečnostní pokyny

3. Použití podle účelu určení

Nabíječka je určena pro nabíjení běžných a bezúdržbových 6 V/12 V startovacích baterií (olověné akumulátory) a rovněž baterií AGM / s olověným gelem, které se používají u automobilů. Přístroj používejte pouze v suchých místnostech.

Přístroj smí být používán pouze podle svého určení. Jakékoli jiné použití, které toto překračuje, neodpovídá použití podle určení. Za škody nebo zranění všeho druhu, které z toho vyplývají, ručí uživatel/obsluhující osoba, a ne výrobce.

Dbejte prosím na to, že přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

CZ

4. Technická data

Síťové napětí: 220-240 V ~ 50 Hz Jmenovitý příkon max. 105 W Jmenovité výstupní napětí: 6V d.c./12V d.c. Jmenovitý výstupní proud při 6V: 2A Jmenovitý výstupní proud při 12V: 2A/6 A Kapacita baterie: 3-150 Ah

5. Montáž

Zatlačte nohy přístroje (6) do mezer na zadní straně (obr. 1).

6. Před uvedením do provozu

Dodržujte prosím pokyny v návodech k obsluze pro automobil, rádio, navigační systém atd.

Pokyn k automatickému nabíjení

Nabíječka je automatický přístroj ovládaný mikroprocesorem, je tedy vhodná zvláště k nabíjení bezúdržbových baterií a k dlouhodobému nabíjení a k udržování nabitých baterií, které se nepoužívají trvale, např. u historických automobilů, vozidel pro volný čas, traktorových sekaček na trávu apod. Díky integrovanému mikroprocesoru probíhá nabíjení v několika stupních. Poslední stupně nabíjení, udržovací nabíjení, udržuje kapacitu baterie na 95-100% a díky tomu je baterie vždy plně nabitá. Proces nabíjení nevyžaduje dohled. Přesto nenechávejte baterie a nabíječku při nabíjení po delší dobu bez dozoru, abyste mohl v případě poruchy odpojit nabíječku ručně od elektrické rozvodné sítě.

6.1 Vysvětlení symbolů na LCD displeji (obr. 2)

A Nabíjení 12V baterie (kyselinová baterie, AGM baterie a gelová baterie) nabíjecím proudem velikosti 2 A. B Nabíjení 12V baterie (kyselinová baterie, AGM baterie a gelová baterie) nabíjecím proudem velikosti 6 A. C Nabíjení 12V baterie (kyselinová baterie, AGM baterie a gelová baterie) v zimním režimu nabíjecím proudem o velikosti 6 A při teplotě okolí od -20°C do +5°C . Nebezpečí! V žádném případě nenabíjejte zmrzlé baterie. D Nabíjení 6V baterie (kyselinová baterie, AGM

baterie a gelová baterie) nabíjecím proudem velikosti 2 A.

E Defektní baterie F Špatně připojené svorky (záměna pólů) nebo zkrat

G Ukazatel napětí baterie (V) H Stav nabití baterie v procentech (1 dílek = 25%) a průběh nabíjení (dílek na symbolu baterie bliká = baterie se nabíjí, všechny dílky blikají = baterie je plně nabitá).

6.2 Nastavení nabíjení

Stisknutím tlačítka Mode (obr. 1 / pol. 1) lze nastavovat funkce nabíjení 12V / 2A (obr. 2 / pol. A), a 12V / 6A (obr. 2 / pol. B), a 12V / 6A v zimním režimu (obr. 2 / pol. C) (viz část 6.1).

6.3 Nabíjení baterie:

Uvolněte nebo odeberte zátky baterie (pokud jsou na baterii) z baterie. Zkontrolujte stav kyseliny Vaší baterie. Pokud je to nutné, naplňte destilovanou vodu (pokud je to možné). Pozor! Kyselina obsažená v autobaterii je žíravá. Vystříknutou kyselinu ihned důkladně opláchněte velkým množstvím vody, v případě potřeby vyhledejte lékaře. - Nejdříve připojte červený nabíjecí kabel na kladný pól baterie. Poté se odstraní černý nabíjecí kabel z baterie a benzinové vedení se připojí na karoserii. - Varování! V normálním případě je záporný pól baterie spojen s karoserií, a proto postupujte při nabíjení tak, jak je popsáno výše. Ve výjimečných případech může být s karoserií spojen kladný pól baterie (uzemnění kladného pólu). V takovém případě připojte černý nabíjecí kabel na záporný pól baterie. Následně spojte červený nabíjecí kabel, odpojený od baterie a benzinového potrubí, s karoserií. - Po připojení baterie na nabíječku můžete nabíječku připojit do zásuvky s 230 V~50 Hz. Přístroj automaticky rozezná jmenovité napětí (6 V nebo 12 V) připojené baterie. LED displeje svítí zeleně. Připojení do zásuvky s jiným síťovým napětím není přípustné. Pozor! Při nabíjení může vznikat nebezpečný třaskavý plyn, proto během nabíjení zabraňte tvorbě jisker a výskytu otevřeného ohně. Nebezpečí výbuchu! - Při nesprávném připojení (záměně pólů) bateriových svorek zajistí ochrana proti přepólování, že nedojde k poškození baterie a nabíječky. Pokud je tomu tak, odpojte nabíječku od baterie a z elektrické zásuvky.

Vyčkejte cca 3 minuty a poté začněte proces nabíjení ještě jednou.

Výpočet doby nabíjení (obr. 3)

Doba nabíjení je určena stavem nabití baterie. U prázdné baterie lze přibližnou dobu nabíjení až do cca 80 % nabití vypočítat pomocí následujícího vzorce:

kapacita baterie v Ah

Doba nabíjení/h = amp. (nabíjecí proud)

Nabíjecí proud by měl činit 1/10 až 1/6 kapacity baterie.

Upozornění! Při nabíjení se uvolňují plyny. Dbejte proto na dobré větrání v místnostech.

Dokud přístroj nabíjí, svítí LCD displej zeleně.

Byl-li proces nabíjení dokončen, svítí LCD displej modře.

6.4 Ukončení nabíjení baterie

Vytáhněte zástrčku ze zásuvky. Nejprve uvolněte černý nabíjecí kabel z karoserie. - Poté uvolněte červený nabíjecí kabel z kladného pólu baterie. - Pozor! Při uzemnění kladného pólu nejprve odpojte červený kabel od karoserie a teprve poté černý nabíjecí kabel z baterie. Zátky baterie opět zašroubovat a přitlačit (pokud jsou na baterii).

6.5 Zkoušečka baterií pro 12V baterie

Připojte nabíječku k baterii. Symbol na LCD displeji, H (obr. 3), ukazuje stav nabití (1 dílek = 25 %). Na LCD displeji se zobrazí napětí baterie.

7. Ochrana proti přetížení

Nabíječka je elektronicky chráněna proti přetížení, zkratu a přepólování. Navíc je v ní zabudována jedna nebo více jemných pojistek. Pokud je pojistka defektní, musí se provést její výměna a nahrazení pojistkou stejnou ampérovou hodnotou. V případě potřeby se obraťte na náš zákaznický servis.

8. Údržba a péče o baterii

Dbejte na to, aby byla Vaše baterie vždy pevně zabudovaná. - Musí být zaručeno bezvadné připojení na rozvodnou síť elektrického zařízení. Baterii udržovat čistou a suchou. Připojovací svorky lehce namazat kyselin prostým a odolným tukem (vazelínou). U baterií, které nejsou bezúdržbové, kontrolovat cca každé 4 týdny výšku hladiny kyseliny a v případě potřeby doplnit pouze destilovanou vodu.

9. Čištění, údržba a objednání náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou zástrčku.

9.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku. Doporučujeme přístroj vyčistit ihned po každém použití. Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem. Nabíječka by měla být uložena v suché místnosti. Nabíjecí svorky je třeba zbavit koroze.

9.2 Údržba

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

9.3 Objednání náhradních dílů

Při objednávce náhradních dílů je třeba uvést následující údaje:

Typ přístroje, číslo artiklu přístroje, identifikační číslo přístroje, číslo požadovaného náhradního dílu

Aktuální ceny a informace naleznete na www.isc-gmbh.info

CZ

10. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina, a tím znovu použitelné, nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z různých materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelstvu.

CZ

11. Pokyny k odstranění poruch

Pokud je přístroj správně provozován, neměly by se vyskytnout žádné poruchy. Při poruchách překontrolujte následující možnosti dříve, než budete informovat zákaznický servis.

Porucha Możná prćičina Odstraněné
Prístroj nenabijí	- Nabijeci klestě nesprávně prípojeny - Kontakt mezi nabijecimi klestěmi - Baterie je poškozená	- Červené nabijeci klestě prípojit na cladné mólou, Černé na karoserii - Odstranit kontakt - Baterii nechat zkontrolovat od-borníkem a popř. vyměnit

CZ

Jen pro země EU

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Tisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem firmy iSC GmbH.

Technické změny vyhrazeny

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

Naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátil na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavku poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek nebudou používat ani v rámci své profesní, ani jiné výdělečné činné aktivity. Tyto záruční podmínky upravují dodatečně záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.
2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.

1. Z naší záruky jsou vyloučeny:
2. Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neodborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
3. Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).
4. Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.
5. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky na poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavku na poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití mistrovského servisu.
6. Pro uplatňování požadavku na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.isc-gmbh.info. Mějte připravenou nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naši servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.

Nebezpečenstvo!

Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržiavaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

Tento přístroj smí být používán dětmi ve věku 8 let a staršími, jakož i osobami se sníženými psychickými, senzorickými nebo mentálními schopnostmi nebo nedostatkem zkušeností a vědomostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání přístroje a o případných rizicích z toho plynoucích. Děti si s přístrojem nesmí hrát. Čištění a uživatelskou údržbu nesmějí provádět děti, pokud nejsou pod dozorem.

Likvidace

Originální návod k obsluze - Bezpečnostní předpisy

8. Údržba a péče o baterii

Neodstraňujte elektrické přístroje jako domovní odpad!

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. V případě, že nebude přístroj přesto bezchybně fungovat, je nám to velmi líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listě. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatnění nároků na záruční plnění platí následující podmínky:
