BRUKSANVISNING FS TS 606 W XS FRANKE

Slå av sikringen i sikringsboksen.

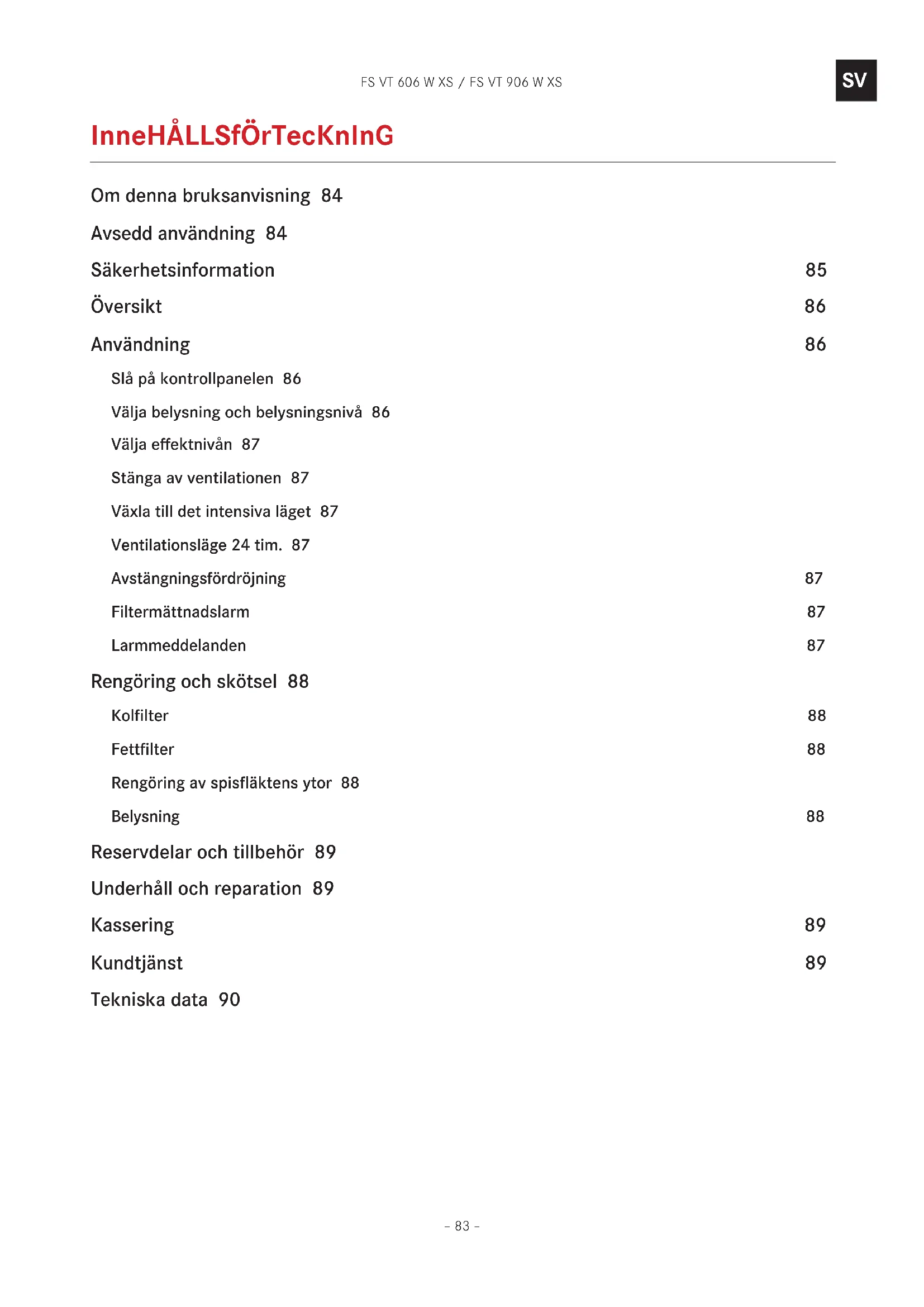

innehållsförTecKning Om denna bruksanvisning 84 Avsedd användning 84 Säkerhetsinformation 85 Översikt 86 Användning 86 Slå på kontrollpanelen 86 Välja belysning och belysningsnivå 86 Välja effektnivån 87 Stänga av ventilationen 87 Växla till det intensiva läget 87 Ventilationsläge 24 tim. 87 Avstängningsfördröjning 87 Filtermättnadslarm 87 Larmmeddelanden 87 Rengöring och skötsel 88 Kolfilter 88 Fettfilter 88 Rengöring av spisfläktens ytor 88 Belysning 88 Reservdelar och tillbehör 89 Underhåll och reparation 89 Kassering 89 Kundtjänst 89 Tekniska data 90FS VT 606 W XS / FS VT 906 W XS – 84 –

om denna bruKsanvisning Den här bruksanvisningen gäller för flera modeller av produkten. Därför är det möjligt att en del av de beskrivna funktionerna inte är tillgängliga på just din modell.

Läs noggrant bruksanvisningen innan du använder produkten.

Använd produkten som beskrivs i den här bruksanvisningen endast för avsett ändamål. Symbol Innebörd Varningssymbol. Varning mot risker för personskador.

Åtgärder i säkerhets- och varningsan- märkningar för att undvika personska- dor och materiella skador.

Åtgärdssteg. Anger en åtgärd som ska vidtas.

Resultat. Resultatet av ett eller flera åtgärdssteg. 9 Förutsättning som måste ha uppfyllts innan följande åtgärd utförs. avsedd användning Spisfläktn har tagits fram uteslutande för hushållsbruk för att eliminera matlagningsångor. Spisfläktn, som är utrustad med ett fettfilter, avlägsnar ångor som uppstår över en spishäll via ett luftcirkulations- eller frånluftssystem.FS VT 606 W XS / FS VT 906 W XS – 85 –

säKerheTsinformaTion Tillverkaren kan inte hållas ansvarig för möjlig skada som kan uppstå p.g.a. felaktig installation och felaktig, olämplig eller orimlig användning av produkten. Spisfläktn är inte avsedd för tung belastning.

Klättra, stå eller sitt inte på spisfläktn.

Placera inte tunga föremål på spisfläktn. Barn äldre än 8 år och personer med begränsad fysisk, sensorisk eller mental förmåga, eller med begränsad erfarenhet eller kunskap, får inte använda eller rengöra produkten, med mindre än att de övervakas och handleds av en person som ansvarar för deras säkerhet. Barn under 8 år får inte använda eller rengöra produkten, inte ens under uppsikt. Den här produkten är inte en leksak.

Håll barn borta från produkten och förpackningsmaterialet.

Lämna inte barn utan tillsyn nära produkten.

Låt inte barn leka med produkten.

När du använder spisfläktn, följ bruksanvisningarna för spishällen och de matlagningsapparater som används under spisfläktn eller medan spisfläktn är igång. Brandrisk och risk för personskador på grund av öppen låga! Avlagringar i fettfiltret kan fatta eld.

Använd inte öppna lågor nära produkten (t.ex. flambering).

Rengör eller byt alltid alla filter efter angivna intervall. Vid användning av flottyrkokare kan överhettad olja fatta eld.

Övervaka ständigt kokare under användning. Risk för ögonskador p.g.a. LED-lampa! LED-lampan är mycket ljusstark och kan skada ögonen.

Titta inte direkt in i LED-lampan under en lång stund. Risk för elchock på grund av skadad produkt!

Slå inte på en skadad produkt.

Stäng av säkringen i säkringsdosan.

Kontakta kundtjänst. Risk för elchock på grund av inträngande vätska! Produkten innehåller elektriska komponenter.

Se till att ingen vätska tränger in i produkten.

Använd inte trycksatt ånga för att rengöra produkten.

Använd inte en våt trasa för att rengöra driftselementen. Risk för brännskador på grund av heta ytor! Spisfläktns åtkomliga metalldelar kan bli mycket heta vid användning med matlagningsapparater som avger stora mängder värme (t.ex. gashällar).

Rör inte vid heta ytor.

Var försiktig när du öppnar eller stänger vikpanelen.

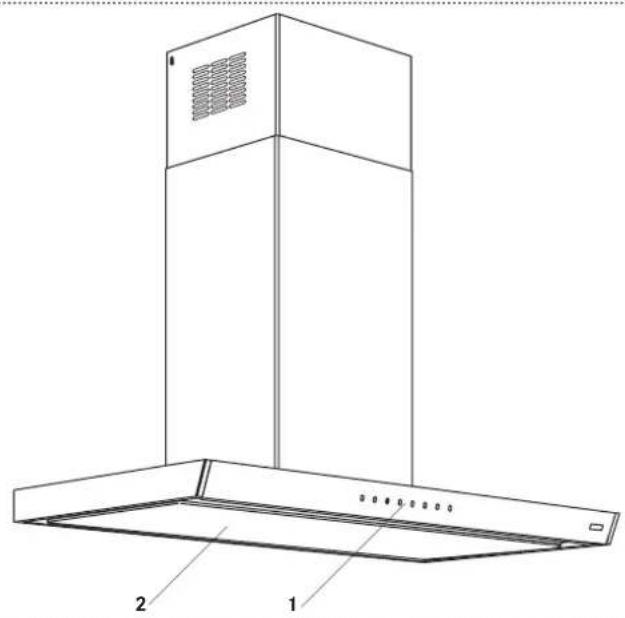

1 Kontrollpanel 2 Fettfiltrets skydd Knapp Funktion Kontrollpanel på/av Ventilation av Effektnivå 1 Ventilationsläge 24 tim. Effektnivå 2 Effektnivå 3 Intensiv inställning på/av Avstängningsfördröjning på/av Belysning på/av Belysningsnivå Larm för ”filtermättnad” aktivt/inaktivt användning Slå på kontrollpanelen

Alla symboler tänds med halva sin intensitet.

Om spisfläktn inte används under 15 sekunder återgår den till viloläget. Välja belysning och belysningsnivå Belysning med full intensitet

Tryck snabbt på . Belysning med halv intensitet

Välja effektnivån Nivå 1

Symbolen för knappen tänds. Nivå 2

Symbolen för knappen tänds. Nivå 3

Symbolen för knappen tänds. Stänga av ventilationen

Tryck på . Växla till det intensiva läget Det intensiva läget bekämpar omfattande lukt och rök som kan uppstå under matlagning. Det intensiva läget kan slås på när som helst, vid valfri effektnivå och när ventilationen är avstängd. Den intensiva ventilationen är igång under 6 minuter. Vid slutet av de 6 minuterna återaktiveras den ursprungligen valda effektnivån. Påslagning

Under tiden igång blinkar symbolen i knappen 1 gång per sekund. Avstängning

Tryck på eller . Ventilationsläge 24 tim. Ventilationsläge 24 tim. ställer om drivmotorn till effektnivån 1 (10 minuter på och 50 minuter av). Ventilationsläge 24 tim. kan inte väljas medan avstängningsfördröjningen eller det intensiva läget är igång. Påslagning

Tryck på och håll in i 2 sekunder.

Symbolen för knappen blinkar. Avstängning

Tryck på och håll in i 2 sekunder eller tryck på

Avstängningsfördröjning Avstängningsfördröjningen stänger automatiskt av ventilationen efter 15 minuter och bidrar till att ta bort resterande lukt. Avstängningsfördröjningen kan väljas vid valfri effektnivå. Avstängningsfördröjningen kan inte väljas medan den intensiva inställningen eller ventilationsläge 24 tim. är igång. Påslagning

Symbolen för knappen tänds. Avstängning

Tryck på eller . Filtermättnadslarm Larmet för rengöring av fettfiltret utlöses efter 100 timmars faktisk tid som spisfläktn varit igång. Larmet för byte av kolfiltret utlöses efter 200 timmars faktisk tid som spisfläktn varit igång. Aktivera larmet för ”filtermättnad”

Tryck på och håll in i 2 sekunder.

Alla symboler blinkar 2 gånger. Larmet är aktiverat. Inaktivera larmet för ”filtermättnad”

Alla symboler blinkar 1 gång. Larmet är inaktiverat. Återställning av ”filtermättnad”

Tryck på och håll in i 2 sekunder. Alla symboler blinkar 3 gånger. Larmet återställs. Larmmeddelanden Larm 1 för ”fettfiltermättnad” När larm 1 utlöses måste du rengöra fettfiltret. Symbolerna för knapparna och blinkar.

Rengör fettfiltret. Larm 2 för ”kolfiltermättnad” När larm 2 utlöses måste du byta luftfiltret och rengöra fettfiltret. Symbolerna för knapparna och blinkar.

rengöring och sKöTsel Före rengöring och underhåll:

Se rengörings- och skötselinformationen i bruksanvisningen som medföljer filtret. Brandrisk! Risk för personskada! Avlagringar i fettfiltret kan fatta eld. Filter som inte rengörs eller byts regelbundet kan fatta eld om öppna lågor eller hög värme förekommer under spisfläktn.

Rengör eller byt alltid alla filter efter angivna intervall. Kolfilter Nya kolfilter (filter med aktivt kol) finns i fackhandeln.

Tvätta eller återanvänd inte ett icke-tvättbart kolfilter. Se bruksanvisningens rengörings- och skötselinformation.

Byt kolfiltret efter 4 månaders användning eller tidigare efter intensiv användning.

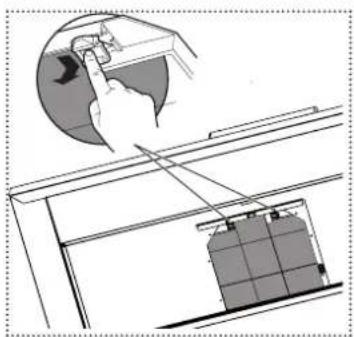

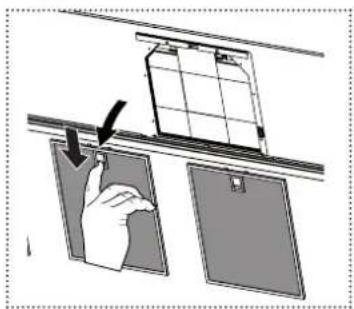

Kassera det använda kolfiltret som hushållsavfall. Byta kolfiltret

Stäng skyddet. Fettfilter Fettfiltret kan rengöras i diskmaskinen.

Se rengörings- och skötselinformationen i bruksanvisningen som medföljer filtret.

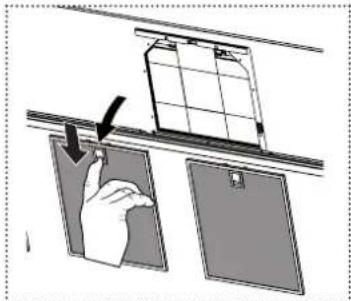

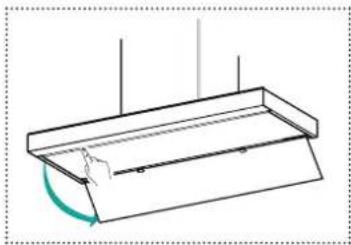

Rengör fettfiltret efter 2 månaders användning eller tidigare efter intensiv användning. Rengöra fettfiltret

Sätt tillbaka fettfiltret på plats.

Stäng skyddet. Rengöring av spisfläktens ytor Vi rekommenderar en fuktig trasa och ett milt rengöringsmedel.

Använd inte skurmedel eller kemiska rengöringsmedel, som skulle kunna fräta eller repa produktens ytor. Belysning

Se till att LED-lampan i spotlight endast byts av kundtjänst.FS VT 606 W XS / FS VT 906 W XS – 89 –

reservdelar och Tillbehör Nya kol- och fettfilter finns i fackhandeln. Komponent Typ, art.nr Anmärkning Kolfilter 112.0016.756

ej tvättbart hållbart, tvättbart Fettfilter 133.0195.979

Kassettfilter X 253x300 (FS TS 906 W) Kassettfilter X 330x294 (FS TS 606 W) underhåll och reparaTion Felaktigt utförd reparation kan orsaka allvarlig skada, skada på produkten och beslag, samt påverka produktens funktion.

Se till att underhåll på elektriska komponenter och på frånluftskanal endast utförs av tillverkaren eller kundtjänst.

Se till att skadade kablar endast byts av tillverkaren eller kundtjänst. Kassering Symbolen på produkten eller på förpackningen indikerar att produkten inte får kasseras bland hushållsavfall. Genom att kassera produkten på rätt sätt bidrar du till att undvika skadliga konsekvenser för miljön och hälsan. Mer information om hur man återvinner produkten finns tillgänglig från behörig myndighet, den lokala avfallshanteringstjänsten eller produktens försäljare.

Kassera produkten på ett specialiserat insamlingsställe för elektroniska och elektriska produkter. KundTjänsT
