| Produkttyp | Köksfläkt |
| Märke | Franke |
| Modell | FS VT 606 W XS |
| Användning | Hushållsbruk för avlägsnande av matlagningsångor |
| Antal effektnivåer | 3 |
| Intensivläge | Ja, varaktighet 6 minuter |
| 24-timmarsventilation | Ja (10 min drift / 50 min stopp) |
| Försenad avstängning | Ja, 15 minuter |
| Belysning | LED, full och halv intensitet |
| Fettfilter | Diskmaskinsrengörbart, mättnadsalarm efter 100 timmar |
| Luktfilter | Aktivt kol, byte efter 200 timmar eller 4 månader |
| Filtermättnadsalarm | Ja, återställningsbart |
| Kontrollpanel | Touchknappar med ikoner |
| Extra funktioner | Intensivläge, 24-timmarsventilation, försenad avstängning |
| Installationstyp | Ej specificerad (upphängd eller inbyggd) |
| Tillgängliga reservdelar | Fettfilter (ref. 133.0377.820) och luktfilter (ref. 112.0016.755, 112.0174.995, 112.0174.994) |
| Service | www.franke.com |
| Säkerhet | Skydd mot lågor, elstöt, brännskador |
Vanliga frågor - FS VT 606 W XS FRANKE
Användarfrågor om FS VT 606 W XS FRANKE
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Köksfläkt i PDF-format gratis! Hitta din manual FS VT 606 W XS - FRANKE och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. FS VT 606 W XS av märket FRANKE.
BRUKSANVISNING FS VT 606 W XS FRANKE
▶ Tryk kortvarigt på
Belysning ved halv intensitet
▶ Tryk på ⚙2 sekunder.
▶ Tryk kortvarigt på
▶ Tryk kortvarigt på Ⓕ
■ Alle ikoner blinker 3 gange. Alarmen nulstilles.
Alarmbeskeder
Slå på kontrollpanelet 79
■ Resultat. Resultat av ett eller flere handlingstrinn.
▪ Ikke slå på en skadet enhet.
Slå av sikringen i sikringsboksen.
☐ Ta kontakt med kundeservice.
Slå på kontrollpanelet
▶ Trykk på Ⓖ

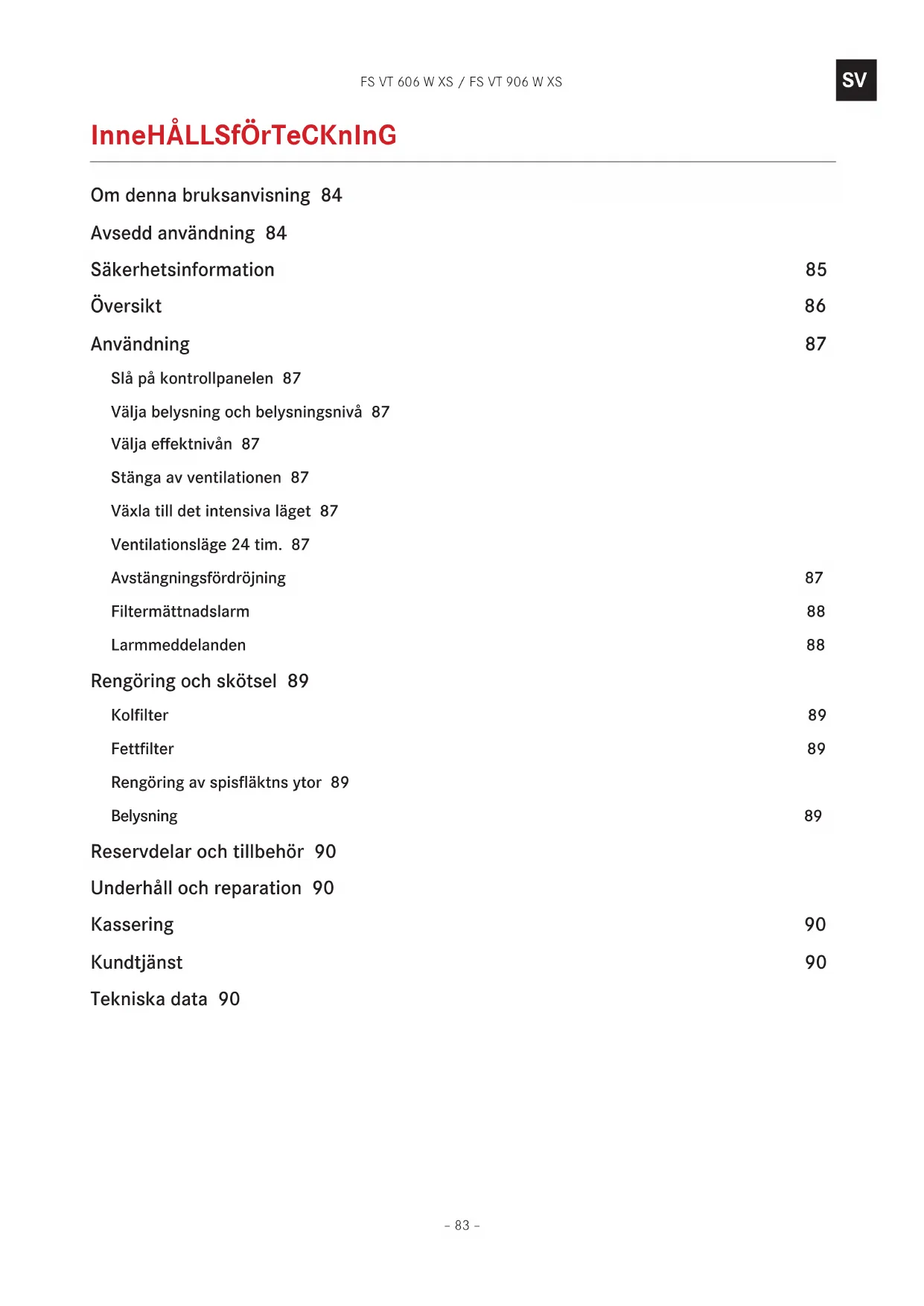

Om denna bruksanvisning 84
Avsedd användning 84
Säkerhetsinformation 85
Översikt 86
Användning 87
Slå på kontrollpanelen 87
Välja belysning och belysningsnivå 87
Välja effektnivån 87
Stänga av ventilationen 87
Växla till det intensiva läget 87
Ventilationsläge 24 tim. 87
Avstängningsfördröjning 87
Filtermättnadslarm 88
Larmmeddelanden 88
Rengöring och skötsel 89
Kolfilter 89
Fettfilter 89
Rengöring av spisfläktns ytor 89
Belysning 89
Reservdelar och tillbehör 90
Underhåll och reparation 90
Kassering 90
Kundtjänst 90
Tekniska data 90
om Denna BrUKSanVISnInG
Den här bruksanvisningen gäller för flera modeller av produkten. Därför är det möjligt att en del av de beskrivna funktionerna inte är tillgängliga på just din modell.
Läs noggrant bruksanvisningen innan du använder produkten.
▷ Bevara bruksanvisningen.
Använd produkten som beskrivs i den här bruksanvisningen endast för avsett ändamål.
Symbol Innebörd
Varningssymbol. Varning mot risker för personskador.
- Åtgärder i säkerhets- och varningsanmärkningar för att undvika personskador och materiella skador.
- Åtgärdssteg. Anger en åtgärd som ska vidtas.
■ Resultat. Resultatet av ett eller flera åtgårdssteg.
√ Förutsättning som måste ha uppfyllts innan följande åtgård utförs.
aVSeDD anVÄnDnInG
Spisfläktn har tagits fram uteslutande för hushållsbruk för att eliminera matlagningsångor.
Spisfläktn, som är utrustad med ett fettfilter och ett Kolfilter, avlägsnar ångor som uppstår över en spishäll via ett luftcirkulations- eller frånluftssystem.
SÄKerHeTSInformaTlon
Tillverkaren kan inte hållas ansvarig för möjlig skada som kan uppstå p.g.a. felaktig installation och felaktig, olämplig eller orimlig användning av produkten.
Spisfläktn är inte avsedd för tung belastning.
▷ Klättra, stå eller sitt inte på spisfläktn.
▷ Placera inte tunga föremål på spisfläktn.
Barn äldre än 8 år och personer med begränsad fysisk, sensorisk eller mental förmåga, eller med begränsad erfarenhet eller kunskap, får inte använda eller rengöra produkten, med mindre än att de övervakas och handleds av en person som ansvarar för deras säkerhet.
Barn under 8 år får inte använda eller rengöra produkten, inte ens under uppsikt.
Den här produkten är inte en leksak.
Håll barn borta från produkten och förpackningsmaterialet.
Lämna inte barn utan tillsyn nära produkten.
▷ Låt inte barn leka med produkten.
När du använder spisfläktn, följ bruksanvisningarna för spishällen och de matlagningsapparater som används under spisfläktn eller medan spisfläktn är igång.
Brandrisk och risk för personskador på grund av öppen låga!
Avlagringar i fettfiltret kan fatta eld.
▷ Använd inte öppna lågor nära produkten (t.ex. flambering).
▷ Rengör eller byt alltid alla filter efter angivna intervall.
Vid användning av flottyrkokare kan överhettad olja fatta eld.
▷ Övervaka ständigt kokare under användning.
Risk för ögonskador p.g.a. LED-lampa!
LED-lampan är mycket ljusstark och kan skada ögonen.
▷ Titta inte direkt in i LED-lampan under en lång stund.
Risk för elchock på grund av skadad produkt!
▷ Slå inte på en skadad produkt.
▷ Stäng av säkringen i säkringsdosan.
▷ Kontakta kundtjänst.
Risk för elchock på grund av inträngande vätska!
Produkten innehåller elektriska komponenter.
Se till att ingen vätska tränger in i produkten.
Använd inte trycksatt ånga för att rengöra produkten.
Använd inte en våt trasa för att rengöra driftselementen.
Risk för brännskador på grund av heta ytor!
Spisfläktns åtkomliga metalldelar kan bli mycket heta vid användning med matlagningsapparater som avger stora mängder värme (t.ex. gashällar).
▷ Rör inte vid heta ytor.
▷ Var försiktig när du öppnar eller stänger vikpanelen.
▷ Bär grytvantar.

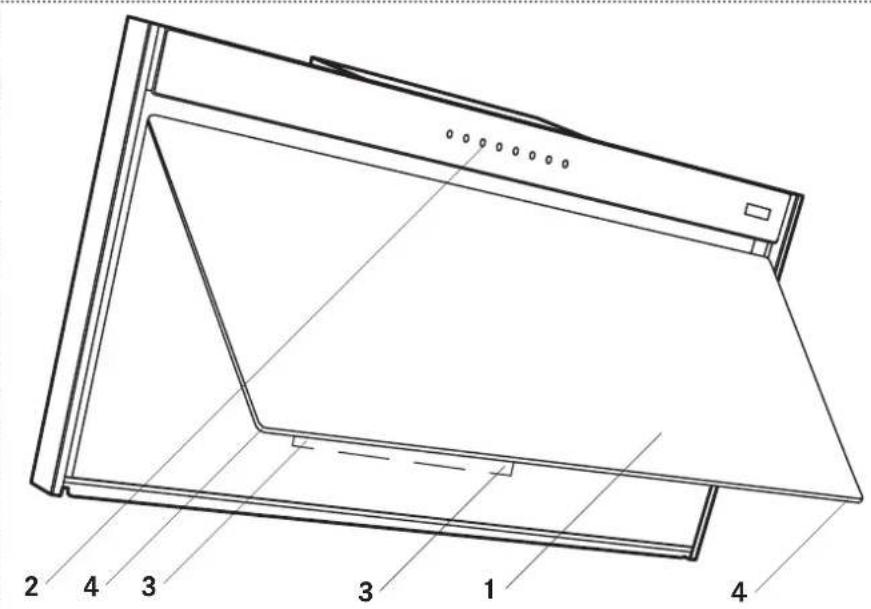

ÖVerSIKT
2 Kontrollpanel
3 Luktfiltrets skydd
4 Fettfiltrets skydd, på undersidan
Knapp Funktion
| 1 | Kontrollpanel på/avVentilation av |
| 19 | Effektnivå 1Ventilationsläge 24 tim. |
| 2 | Effektnivå 2 |
| 3 | Effektnivå 3 |
| Intensiv inställning på/av |
| ☒ | Avstängningsfördröjning på/av |
| Belysning på/av | |
| Belysningsnivå |
| F | Larm för "filtermättnad" aktivt/inaktivt |
Slå på kontrollpanelen
▶ Tryck på Ⓖ
- Alla symboler tänds med halva sin intensitet.
- Om spisfläktn inte används under 15 sekunder återgår den till sitt ursprungsläge.
Välja belysning och belysningsnivå
Belysning med halv intensitet
▶ Tryck på ⚙2 sekunder.
Avstängning
▶ Tryck snabbt på
Välja effektnivån
Nivå 1
▶ Tryck på 1 ^p
■ Symbolen för knappen 📁ands.
Nivå 2
▶ Tryck på ②
■ Symbolen för knappen 📋ands.
Nivå 3
▶ Tryck på ③
■ Symbolen för knappen 📋ands.
Stänga av ventilationen
▶ Tryck på Ⓖ
■ Ventilationen är avstängd.
Växla till det intensiva läget
Det Intensivläget läget bekämpar omfattande lukt och rök som kan uppstå under matlagning.
Det Intensivläget läget kan slås på när som helst, vid valfri effektnivå och när ventilationen är avstängd.
Den intensiva ventilationen är igång under 6 minuter.
Vid slutet av de 6 minuterna återaktiveras den ursprungligen valda effektnivån.
Påslagning
▶ Tryck på 📋
■ Under tiden igång blinkar symbolen i knappen 1 gång per sekund.
Avstängning
Ventilationsläge 24 tim.
Ventilationsläge 24 tim. ställer om drivmotorn till effektnivån 1 (10 minuter på och 50 minuter av). Ventilationsläge 24 tim. kan inte väljas medan avstängningsfördröjningen är igång.
Påslagning
▶ Tryck på och håll in Ⓤ2 sekunder.
■ Symbolen för knappen 📋inkar.
Avstängning
▶ Tryck på och håll in Ⓗ2 sekunder eller tryck på ⏻.
Avstängningsfördröjning
Avstängningsfördröjningen stänger automatiskt av ventilationen efter 15 minuter och bidrar till att ta bort resterande lukt. Avstängningsfördröjningen kan väljas vid valfri effektnivå. Avstängningsfördröjningen kan inte väljas medan den intensiva inställningen eller ventilationsläge 24 tim. är igång.
Påslagning
▶ Tryck på
■ Symbolen för knappen 📊fands.
Avstängning
▶ Tryck på eller.
Filtermättnadslarm
Larmet för rengöring av fettfiltret utlöses efter 100 timmars faktisk tid som spisfläktn varit igång. Larmet för byte av kolfiltret utlöses efter 200 timmars faktisk tid som spisfläktn varit igång.
Aktivera larmet för "filtermättnad"
▶ Tryck på och håll in Ⓕ2 sekunder.
- Alla symboler blinkar 2 gånger. Larmet är aktiverat.
Inaktivera larmet för "filtermättnad"
▶ Tryck på Ⓕ
- Alla symboler blinkar 1 gång. Larmet är inaktiverat.
Återställa larmet för "filtermättnad"
▶ Tryck snabbt på Ⓕ
- Alla symboler blinkar 3 gånger. Larmet återställs.
Larmmeddelanden
Larm 1 för "fettfiltermättnad"
När larm 1 utlöses måste du rengöra fettfiltret.
Symbolerna för knapparna Ⓕ och Ⓤlinkar.
▶ Rengör fettfiltret.
Larm 2 för "kolfiltermättnad"
När larm 2 utlöses måste du byta luftfiltret och rengöra fettfiltret.
Symbolerna för knapparna Ⓕ och ⚫ blinkar.
▶ Byt kolfiltret.
▶ Rengör fettfiltret.
renGÖrInG oCH SKÖTSeL
Före rengöring och underhåll:
▷ Stäng av produkten.
Se rengörings- och skötselinformationen i bruksanvisningen som medföljer filtret.
Brandrisk! Risk för personskada!
Avlagringar i fettfiltret kan fatta eld.
Filter som inte rengörs eller byts regelbundet kan fatta eld om öppna lågor eller hög värme förekommer under spisfläktn.
▷ Rengör eller byt alltid alla filter efter angivna intervall.
Kolfilter
Nya kolfilter (filter med aktivt kol) finns i fackhandeln.
Tvätta eller återanvänd inte ett icke-tvättbart kolfilter. Se bruksanvisningens rengörings- och skötselinformation.
▷ Byt kolfiltret efter 4 månaders användning eller tidigare efter intensiv användning.
Kassera det använda kolfiltret som hushållsavfall.

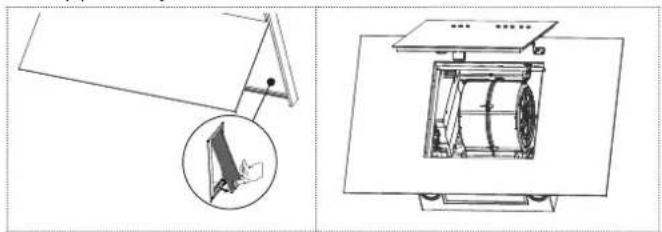

Byta kolfiltret
▶ Öppna skyddet.
▶ Stäng skyddet.
- Återställ vid behov larmet för "filtermättnad".
Fettfilter
Fettfiltret kan rengöras i diskmaskinen.
Se rengörings- och skötselinformationen i bruksanvisningen som medföljer filtret.
Rengör fettfiltret efter 2 månaders användning eller tidigare efter intensiv användning.
Rengöra fettfiltret
▶ Öppna skyddet.
▶ Ta ut fettfiltret.
▶ Rengör fettfiltret.
▶ Sätt tillbaka fettfiltret på plats.
▶ Stäng skyddet.
- Återställ vid behov larmet för "filtermättnad".
Rengöring av spisfläktns ytor
Vi rekommenderar en fuktig trasa och ett milt rengöringsmedel.
Använd inte skurmedel eller kemiska rengöringsmedel, som skulle kunna fräta eller repa produktens ytor.
Belysning
Se till att LED-lampan i spotlight endast byts av kundtjänst.
reSerVDeLar oCH TILLBeHÖr
Nya kol- och fettfilter finns i fackhandeln.
Komponent Typ, art.nr Anmärkning
| Kolfilter 112.0016.755 | ej tvättbart |
| 112.0174.995 | högprestanda, ej tvättbart |
| 112.0174.994 | hållbart, tvättbart |
Fettfilter 133.0377.820 Kassettfilter 124x254 AL
UnDerHÅLL oCH reParaTlon
Felaktigt utförd reparation kan orsaka allvarlig skada, skada på produkten och beslag, samt påverka produktens funktion.
Se till att underhåll på elektriska komponenter och på frånluftskanal endast utförs av tillverkaren eller kundtjänst.
Se till att skadade kablar endast byts av tillverkaren eller kundtjänst.
KaSSerInG
Symbolen på produkten eller på förpackningen indikerar att produkten inte får kasseras bland hushållsavfall.
Genom att kassera produkten på rätt sätt bidrar du till att undvika skadliga konsekvenser för miljön och hälsan.
Mer information om hur man återvinner produkten finns tillgänglig från behörig myndighet, den lokala avfallshanteringstjänsten eller produktens försäljare.
Kassera produkten på ett specialiserat insamlingsställe för elektroniska och elektriska produkter.
KUnDTJÄnST
Hänvisa till kontaktadressen för ditt land på baksidan eller www.franke.com
TeKnISKa DaTa
▶ Se typskylten på produkten.
Mer information om tekniska data finns på:
- www.franke.com
