| Tipo de producto | Campana extractora |
| Marca | Franke |
| Modelo | FS VT 606 W XS |
| Uso | Doméstico para eliminación de vapores de cocción |
| Número de niveles de potencia | 3 |
| Modo intensivo | Sí, duración 6 minutos |
| Modo ventilación 24h | Sí (10 min funcionamiento / 50 min paro) |
| Apagado diferido | Sí, 15 minutos |
| Iluminación | LED, intensidad completa y media |
| Filtro de grasa | Lavable en lavavajillas, alarma de saturación a 100 horas |
| Filtro de olores | Carbón activo, reemplazo a 200 horas o 4 meses |
| Alarma saturación filtro | Sí, reiniciable |
| Panel de control | Teclas táctiles con iconos |
| Funciones adicionales | Modo intensivo, ventilación 24h, apagado diferido |
| Tipo de instalación | No especificado (suspendida o empotrable) |
| Piezas de repuesto disponibles | Filtros de grasa (ref. 133.0377.820) y de olores (ref. 112.0016.755, 112.0174.995, 112.0174.994) |
| Servicio postventa | www.franke.com |
| Seguridad | Protección contra llamas, descarga eléctrica, quemaduras |
Preguntas frecuentes - FS VT 606 W XS FRANKE
Preguntas de los usuarios sobre FS VT 606 W XS FRANKE
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Capucha en formato PDF gratis! Encuentra tus instrucciones FS VT 606 W XS - FRANKE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. FS VT 606 W XS de la marca FRANKE.
MANUAL DE USUARIO FS VT 606 W XS FRANKE
ES Manual del usuario
PT Manual do utilizador

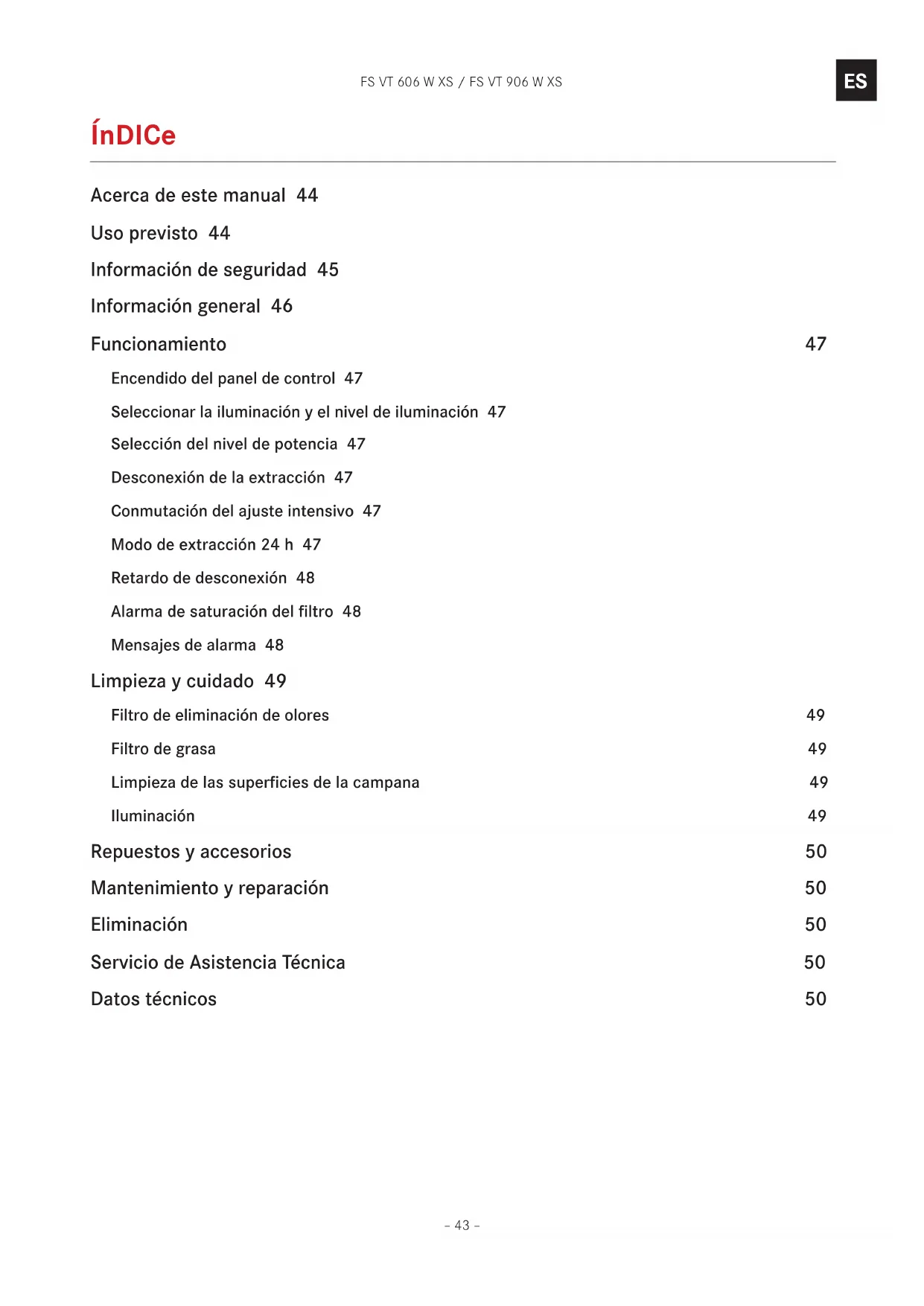

Acerca de este manual 44
Uso previsto 44
Información de seguridad 45
Información general 46
Funcionamiento 47
Encendido del panel de control 47
Seleccionar la iluminación y el nivel de iluminación 47
Selección del nivel de potencia 47
Desconexión de la extracción 47
Conmutación del ajuste intensivo 47
Modo de extracción 24 h 47
Retardo de desconexión 48
Alarma de saturación del filtro 48
Mensajes de alarma 48
Limpieza y cuidado 49
Filtro de eliminación de olores 49
Filtro de grasa 49
Limpieza de las superficies de la campana 49
Iluminación 49
Repuestos y accesorios 50
Mantenimiento y reparación 50
Eliminación 50
Servicio de Asistencia Técnica 50
Datos técnicos 50
aCerCa De eSTe manUaL
Este manual se aplica a varios modelos del dispositivo. Por ello, puede que algunas de las funciones que se describen no estén disponibles en su modelo en concreto.
▷ Lea detenidamente el manual del usuario antes de utilizar el dispositivo.
▷ Guarde el manual del usuario.
▷ Use el dispositivo descrito en este manual del usuario solo y únicamente para su uso previsto.
Símbolo Significado
Símbolo de advertencia. Advertencia contra riesgos de lesión.
▷ Medidas de seguridad y notas de advertencia para evitar lesiones o daños.
▶ Medida activa. Especifica una acción a realizar.
■ Resultado. Resultado de una o más acciones.
√ Condición previa que debe cumplirse para realizar la acción siguiente.
USo PreVISTo
La campana extractora se ha desarrollado exclusivamente para uso doméstico, para la eliminación de los humos y vapores de la cocina.
La campana, que está equipada con un filtro para grasa y un filtro para olores, elimina los humos y vapores que se forman sobre la placa de cocción a través de un sistema de circulación de aire o de escape de aire.
InformaCIÓN De SeGUrlDaD
El fabricante no se hará responsable de ningún daño que pueda producirse como consecuencia de la instalación incorrecta, y el uso incorrecto, inadecuado o irrazonable del dispositivo.
La campana extractora no puede soportar cargas pesadas.
▷ No se suba ni se siente en la campana extractora.
▷ No coloque objetos pesados sobre la campana extractora.
Los niños y adultos con discapacidad mental, física o sensorial, o con experiencia o conocimientos limitados, no deberán usar ni limpiar el dispositivo, salvo que hayan sido instruidos y estén supervisados en todo momento por una persona responsable que garantice su seguridad.
Los niños menores de 8 años no deben usar ni limpiar el dispositivo, ni siquiera bajo supervisión. Este dispositivo no es un juguete.
Mantenga el dispositivo y el material de embalaje fuera del alcance de los niños.
▷ No deje a los niños desatendidos cerca del dispositivo.
▷ No deje que los niños jueguen con el dispositivo.
▷ Cuando utilice la campana extractora, observe los manuales de la placa de cocción y del equipamiento de cocina que se use debajo de la campana extractora o mientras la campana extractora está en funcionamiento.
¡Peligro de incendio y riesgo de sufrir lesiones por llamas abiertas!
Los depósitos acumulados en el filtro de grasa podrían prenderse.
▷ No use llamas abiertas cerca del dispositivo (p. ej. flameado).
▷ Limpie o sustituya siempre todos los filtros siguiendo los intervalos especificados.
Cuando se utilizan freidoras, el aceite sobrecalentado puede prenderse.
▷ Controle en todo momento las freidoras durante su uso.
¡Riesgo de sufrir lesiones oculares por la luz LED!
La luz LED es muy brillante y puede dañar los ojos.
▷ No mire directamente a la luz LED durante un tiempo prolongado.
¡Si el dispositivo está dañado, puede causar una descarga eléctrica!
No encienda el dispositivo si está dañado.
Apague el fusible en la caja de fusibles.
▷ Póngase en contacto con el Servicio de Asistencia Técnica.
¡Peligro de descarga eléctrica en caso de entrada de líquidos!
El dispositivo contiene componentes eléctricos.
▷ Asegúrese de que no entren líquidos en el interior del dispositivo.
▷ No use vapor a presión para limpiar el dispositivo.
▷ No use un paño húmedo para limpiar los elementos de funcionamiento.
¡Riesgo de sufrir quemaduras en caso de contacto con las superficies calientes!
Las piezas metálicas accesibles de la campana extractora pueden alcanzar altas temperaturas si se usan con equipos de cocina que emitan grandes cantidades de calor (p. ej. hornillas de gas).
▷ No toque las superficies calientes.
▷ Tenga cuidado al abrir o cerrar el panel plegable.
▷ Utilice guantes resistentes al calor.

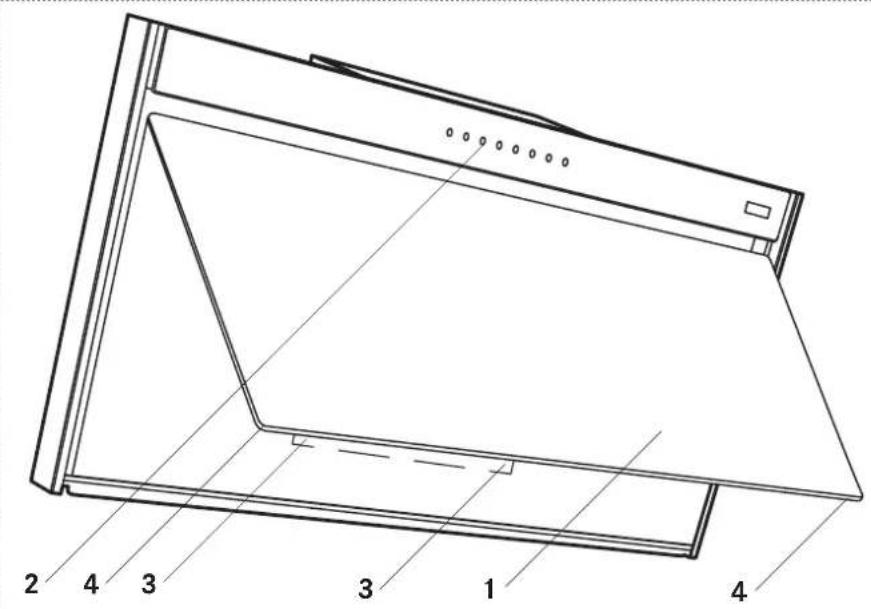

InformaCIÓN General
2 Panel de control
3 Cubierta del filtro de eliminación de olores
4 Cubierta del filtro de grasa, en la parte inferior
Tecla Función
| 1 | Panel de control ON/OFFExtracción OFF |
| 2 | Nivel de potencia 1Modo de extracción 24 h |
| 3 | Nivel de potencia 3 |
| 4 | Modo intensivo ON / OFF |
| 5 | Retardo de desconexión ON/OFF |
| 6 | Iluminación ON/OFFNivel de iluminación |
| 7 | Alarma de saturación del filtro activada/ desactivada |
fUnClonamlenTo
Encendido del panel de control
▶ Pulse Ⓘ
- Todos los iconos se encienden a la mitad de intensidad.
■ Si no se usa durante 15 segundos, volverá a estado original.
Seleccionar la iluminación y el nivel de iluminación
Iluminación a máx. intensidad
▶ Pulse brevemente
Iluminación a media intensidad
Selección del nivel de potencia
Nivel 1
▶ Pulse 1
■ El icono de la tecla se ilumina.
Nivel 2
▶ Pulse ②
■ El icono de la tecla ② se ilumina.
Nivel 3
▶ Pulse ③
■ El icono de la tecla ③ se ilumina.
Desconexión de la extracción
▶ Pulse Ⓘ
■ La extracción se apaga.
Conmutación del ajuste intensivo
El ajuste intensivo sirve para los humos y olores más intensos que pueden generarse al cocinar.
El ajuste intensivo puede activarse en cualquier momento, en cualquier nivel de potencia y cuando la extracción esté apagada. El modo de extracción intensivo funciona durante 6 minutos. Transcurridos esos 6 minutos, se reactiva el nivel de potencia seleccionado originalmente.
Encendido
▶ Pulse
- Durante el tiempo de funcionamiento, el icono de la tecla parpadea una vez por segundo.
Apagado
▶ Pulse ⓞ . ⏱
Modo de extracción 24 h
El modo de extracción 24 h ajusta el accionamiento a nivel de potencia 1 (10 minutos encendido y 50 minutos apagado).
El modo de extracción 24 h no puede seleccionarse mientras el retardo de desconexión está activado.
Encendido
▶ Pulse y mantenga pulsado Durante 2 segundos.
■ El icono de la tecla ① parpadea.
Apagado
▶ Pulse y mantenga pulsado ☑ Durante 2 segundos o pulse Ⓐ.
Retardo de desconexión
El retardo de desconexión apaga la extracción automáticamente transcurridos 15 minutos y ayuda a eliminar los posibles restos de olor. El retardo de desconexión puede seleccionarse en cualquiera de los niveles de potencia. El retardo de desconexión no puede seleccionarse mientras el modo intensivo o el modo de extracción 24 h estén activados.
Encendido
▶ Pulse ⏱
■ El icono de la tecla 📊 se ilumina.
Apagado
▶ Pulse ⏻ . Ⓘ
Alarma de saturación del filtro
La alarma para la limpieza del filtro de grasa se activa tras 100 horas de tiempo de funcionamiento efectivo de la campana extractora.
La alarma para la sustitución del filtro de eliminación de olores se activa tras 200 horas de tiempo de funcionamiento efectivo de la campana extractora.
Activación de la alarma de saturación del filtro
▶ Pulse y mantenga pulsado durante 2 segundos.
■ Todos los iconos parpadean 2 veces. La alarma se activa.
Desactivación de la alarma de saturación del filtro
▶ Pulse Ⓕ
- Todos los iconos parpadean 1 vez. La alarma se desactiva.
Restablecimiento de la alarma de saturación del filtro
■ Todos los iconos parpadean 3 veces. La alarma se restablece.
Mensajes de alarma
Alarma 1 «Saturación del filtro de grasa»
Si se activa la alarma 1, limpie el filtro de grasa. Los iconos de las teclas F y 2 parpadean.
▶ Limpie el filtro de grasa.
Alarma 2 «Saturación del filtro de eliminación de olores»
Si se activa la alarma 2, sustituya el filtro de eliminación de olores y limpie el filtro de grasa. Los iconos de las teclas F y parpadean.
▶ Sustituya el filtro de eliminación de olores.
▶ Limpie el filtro de grasa.
LImPleZa Y CUIDaDo
Antes de proceder con cualquier tarea de limpieza y mantenimiento:
Apague el dispositivo.
Para más detalles acerca de la limpieza y el cuidado, consulte el manual que se entrega con el filtro.
¡Peligro de incendio! ¡Riesgo de lesiones!
Los depósitos acumulados en el filtro de grasa podrían prenderse.
Si no se limpian o sustituyen regularmente los filtros, podrían prenderse en presencia de llamas abiertas o calor intenso bajo la campana extractora.
▷ Limpie o sustituya siempre todos los filtros siguiendo los intervalos especificados.
Filtro de eliminación de olores
En comercios especializados encontrará los nuevos filtros de la eliminación de olores (filtros de carbón activo).
▷ No lave ni reutilice los filtros de eliminación de olores desechables. Para más detalles acerca de la limpieza y el cuidado, consulte el manual.
Cambie el filtro de eliminación de olores cada 4 meses de funcionamiento, o antes en caso de uso intensivo.
Deseche el filtro de eliminación de olores usado junto con los residuos domésticos normales.

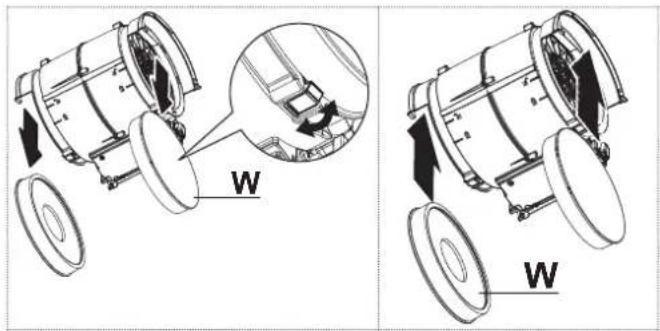

Sustitución del filtro de eliminación de olores
▶ Abra la cubierta.
▶ Sustituya el filtro de eliminación de olores (W).
En caso necesario, reinicie la alarma de saturación del filtro.
Filtro de grasa
El filtro de grasa puede limpiarse en el lavavajillas.
Para más detalles acerca de la limpieza y el cuidado, consulte el manual que se entrega con el filtro.
▷ Limpie el filtro de grasa cada 2 meses de funcionamiento, o antes en caso de uso intensivo.
Limpieza del filtro de grasa
▶ Abra la cubierta.
▶ Retire el filtro de grasa.
▶ Limpie el filtro de grasa.
▶ Vuelva a colocar el filtro en su posición.
▶ Cierre la cubierta.
En caso necesario, reinicie la alarma de saturación del filtro.
Limpieza de las superficies de la campana
Recomendamos un paño húmedo y un detergente neutro.
▶ No utilice agentes decapadores ni detergentes químicos que puedan corroer o rayar las superficies del dispositivo.
Iluminación
Asegúrese de que la sustitución de los LED de los reflectores la realice el fabricante o el Servicio de Asistencia Técnica.
Los filtros de eliminación de olores y grasa están disponibles en tiendas especializadas.
Componente Tipo N° de art. Comentarios
| Filtro de eliminación de olores | 112.0016.755 | no lavable |
| 112.0174.995 | alto rendimiento, no lavable | |
| 112.0174.994 | gran durabilidad, lavable |
Filtro de grasa 133.0377.820 Filtro de cartucho 124x254 AL
manTenImlenTo Y reParaClón
Si las reparaciones se llevan a cabo incorrectamente pueden causar graves lesiones personales, daños en el dispositivo y los accesorios, así como afectar al funcionamiento del dispositivo.
▷ Asegúrese de que el mantenimiento de los componentes eléctricos y de la salida de humos
lo realice el fabricante o el Servicio de Asistencia Técnica.
▷ Asegúrese de que la sustitución de los cables dañados la realice el fabricante o el Servicio de Asistencia Técnica.
eLImInaClón
El símbolo indicado en el producto o en el embalaje indica que el dispositivo no debe desecharse como parte de los residuos domésticos.
Desechando correctamente el dispositivo, usted contribuye a cuidar el medioambiente y a evitar efectos perjudiciales para la salud. Para más información acerca del reciclaje del dispositivo, consulte a las autoridades competentes,
a la empresa encargada de la eliminación de desechos a nivel local, o bien al vendedor del dispositivo.
▷ Si va a desechar definitivamente el dispositivo, hágalo en un punto de recogida de residuos especializado en dispositivos eléctricos y electrónicos.
SerVIClo De aSISTenCla TÉCnICa
- Consulte la dirección de contacto para su país en la última página de este documento, o bien visite www.franke.com
DaToS TÉCnICoS
▶ Consulte la placa de tipo que hay en el producto. Para más información acerca de los datos técnicos, visite: www.franke.com
