BEDIENUNGSANLEITUNG FS TS 606 W XS FRANKE
Kochfeldabzugshaube Wand
Hotte aspirante en T murale
Afzuigkap T-vorm muur

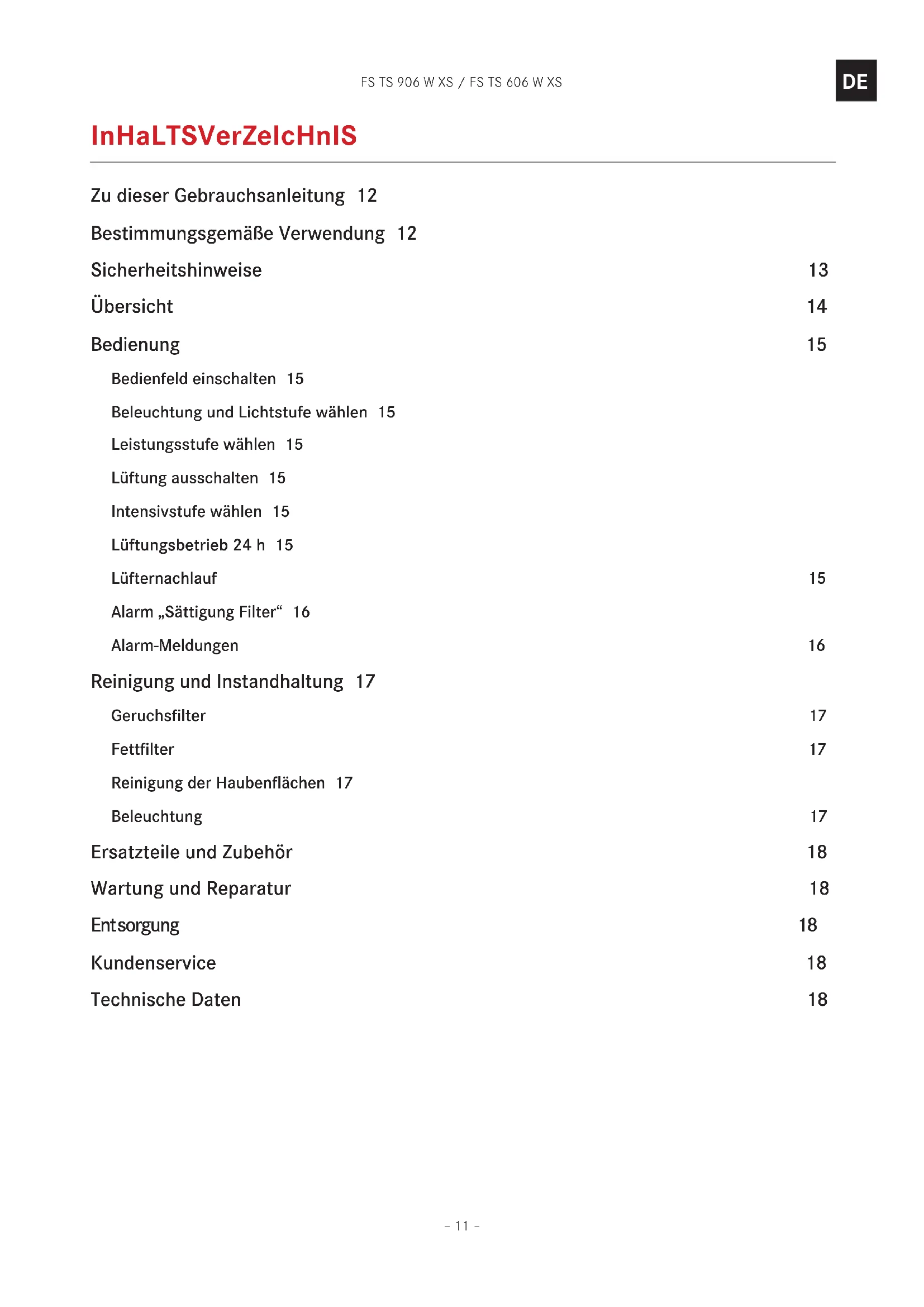

ZudieserGebrauchsanleitung 12
Bestimmungsgemäß Verwendung 12
Sicherheitshinweise 13
Ubersicht 14
Bedienung 15
Bedienfeld einschalten 15
Beleuchtung und Lichtstufe wahlen 15
Leistungsstufe wahlen 15
Lüftung ausschalten 15
Intensivstufe wahlen 15
Lüftungsbetrieb 24 h 15
Lüfternachlauf 15
Alarm „Sattigung Filter“ 16
Alarm-Meldungen 16
Reinigung und Instandhaltung 17
Geruchsfilter 17
Fettfilter 17
Reinigung der Haubenflächen 17
Beleuchting 17
Ersatzteile und Zubehör 18
Wartung und Reparatur 18
Entsorgung 18
Kundenservice 18
Technische Daten 18
ZU DleSer GeBraUcHSanLeITUnG
These Gebrauchsanleitung bezieht sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale und Funktionen an Ihr dem Modell nicht verfügbar sind.
- Gebrauchsanweisung vor der Verwendung des Produkts aufmerksamlesen.
Gebrauchsanweisung aufbewahren.
Das in dieser Gebrauchsanweisung beschriebene Produkt nur gemäß der bestimmungsgemäBen Verwendung einsetzen.
Symbol Bedeutung
Warnzeichen. Warning vor Verletzungsgefahren.
Maßnahmen in Sicherheits- und Warnhinweisen zur Vermeidung von Schäden und Verletzungen.
▶ Handlung. Hier,müssen Sie etwas tun.
■ Resultat. Ergebnis einer oder mehrerer Handlungen.
Voraussetzung, die vor dem Ausführnde folgenden Handlung erfüllt sein muss.
BeSTImmUnGSGemÄSSe VerwenDUnG
Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
Die Abzugshaube, die mit einem Fettfilter ausgestattet ist, entfernt über dem Kochfeld entstehende Dünste über eine Umluft- oder Luftabsauganlage.
SlcHerHeITSHInwelSe
Der Hersteller haftet nicht für etwaige Schäden, die durch fehlerhafte Installation und falschen, unsachgemäßen oder unangemessenen Gebrauch entstehen können.
Die Abzugshaube kann keine schweren Lasten halten oder/TRagen.
Abzugshaube nicht besteigen, nicht daraufuf sitzen, nicht daraufuf stehen.
Keine schweren Gegenstände auf der Abzugshaube abstellen.
Kinder ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen das Gerät nicht bedienen und nicht reinigen, es sei dann, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet.
Kinder unter 8 Jahren dürfen das Gerät nicht bedienden und nicht reinigen, auch wenn sie beaufsichtigt werden.
Das Gerät ist kein Spielzeug.
Kinder vom Gerät und vom Verpackungsmaterial fernhalten.
Kinder in der Nähe des Geräts nicht unbeaufsichtigt halten.
Kinder nicht mit dem Gerät speilen{lassen.
Beim Gebrauch der Abzugshaube die Bedienungsanleitungen des Kochfelds und der Kochgeräte beachten, die unter der Abzugshaube oder während den Betrieb verwendet werden.
Brandgefahr und Verletzungsgefahr durch offene Flamme!
Ablagerungen im Fettfilter können sich entzünden.
In der Nähe des Geräts nicht mit offener Flammerearbeiten (z. B.flambieren).
Alle Filter stets nach den angegebenen Intervallen reinigen oder wechseln.
Überhitztes Öl in Fritteusen kann in Flammen aufgeben.
Fritteuse durchgehend während der Benutzung beobachten.
Verletzungsgefahr am Auge durch LED-Leuchte!
Das LED-Licht ist sehr hell und kann die Augen schädigen.
Nicht langere Zeit direkt in die LED-Leuchte blicken.
Stromschlaggefahr durch defektes Gerät!
Defektes Gerät nicht einschalten.
Sicherung im Sicherungskosten ausschalten.
Kundendienstbenachrichtigen.
Stromschlaggefahr durch eindringende Flüssig-keit!
Das Gerät enthalt elektrische Teile.
Sicherstellen, dass keine Flüssigkeit ins Geräteinnere gelangt.
Nicht mit Dampfdruck reinigen.
Bedienelemente nicht mit nassem Tuch reinigen.
Verbrennungsgefahr durch heiße Oberflächen!
Zugängliche metallene Teile der Abzugshaube können sehr heißt werden, wenn Kochgeräte benutzt werden, die große Mengen Hitze abgeben (z. B. Gaskochfelder).
Heiße Oberflächen nicht berühren.
Ausklappbare Abzugshaube vorsichtig offen und schreiben.
Hitzeabweisende Handschuhe tragen.

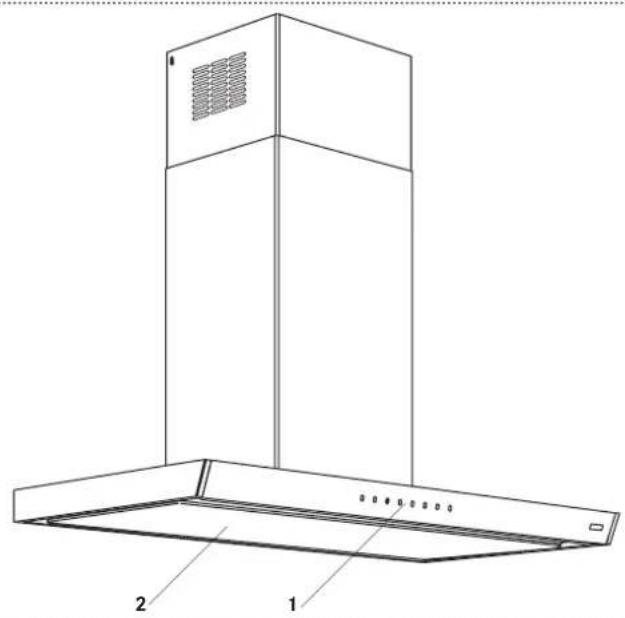

ÜBerSlcHT
1 Bedienfeld
2 Abdeckung des Fettfilters
Taste Funktion
Bedienfeld ein- und ausschalten Lüftung ausschalten
Leistungsstufe 1 wahlen Luftungsbetrieb 24 h
2 Leistungsstufe 2 wahlen
Leistungsstufe 3 wahlen
Intensivstufe ein-/ausschalten
Lüfternachlauf ein-/ausschalten
Beleuchtung ein-/ausschalten Lichtstufe wahlen
Alarm „Sattigung Filter“ aktivieren/deaktivieren
Bedienfeld einschalten
Drucken Sie die Taste
Alle LEDs leuchten mit halber Lichtstärke.
- Nach 15 Sekunden Inaktivität wechselt die Abzugshaube in Standby-Status.
Beleuchtung und Lichtstufe wahlen
Licht in voller Lichtstärke
Drucken Sie die Taste Kurz.
Licht in halber Lichtstärke
Drucken Sie die Taste 2 Sekunden.
Leistungsstufe wahlen
Stufe 1
Drucken Sie die Taste
Die LED der Taste Leuchtet.
Stufe 2
Drucken Sie die Taste
Die LED der Taste 2euchtet.
Stufe 3
Drucken Sie die Taste
Die LED der Taste leuchtet.
Lüftung ausschalten
Drucken Sie die Taste
Intensivistwahlen
Die Intensivstufebekämpft starke Geruchs- und Rauchentwicklungen, die beim Kochen entstehen. Die Intensivstufe lasst sich jederzeit, bei jeder Leistungsstufe und auch bei ausgeschalteter Luftung, einschalten. Die Intensivluftung hat eine Laufzeit von 6 Minuten. Nach Ablauf der 6 Minuten wird die ursprünglich gewährte Leistungsstufe reactiviert.
Einschalten
Drucken Sie die Taste
Während der Laufzeit blinkt die LED der Taste 1x pro Sekunde.
Ausschalten
Drucken Sie die Tasteoder die Taste. ①
Luftungsbetrieb 24 h
Der Lüftungsbetrieb 24 h staat den Motor auf die Leistungsstufe 1 (10 Minuten ein und 50 Minuten aus).
Der Lüftungsbetrieb 24 h ist nicht wahlbar, wenn der Lufternachlauf oder die Intensivstufe aktiv sind.
Einschalten
Halten Sie die Taste für 2 Sekunden gedrückt.
Die LED der Taste hinkt.
Ausschalten
- Halten Sie die Taste 2 Sekunden gedrückt oder drücken Sie die Taste ①.
Lüfternachlauf
Der Lüfternachlauf schaltet die Luftung automatisch nach 15 Minuten ab und dient der Beseitigung von Restgerüchen. Der Lüfternachlauf ist bei jeder Leistungsstufe wählbar. Der Lüfternachlauf ist nicht wählbar, wenn die Intensivstufe oder der Luftungsbetrieb 24 h aktiv sind.
Einschalten
Drucken Sie die Taste
Die LED der Taste Buchtet.
Ausschalten
Drucken Sie die Taste oder die Taste ①
Alarm „Sattigung Filter“
Der Alarm für das Reinigen des Fettfilters schaltet sich nach 100 Stunden effektiver Laufzeit der Dunst-abzugshaube ein.
Der Alarm für das Austauschen des Geruchsfilters schaltet sich nach 200 Stunden effektiver Laufzeit der Dunstabzugshaube ein.
Aktivieren des Alarms „Sattigung Filter"
Halten Sie die Taste für 2 Sekunden gedrückt.
Alle LEDs blinken 2x. Der Alarm ist aktiviert.
Deaktivieren des Alarms „Sattigung Filter"
Drucken Sie die Taste
Alle LEDs blinken 1x. Der Alarm ist deaktiviert.
Zurücksehen des Alarms „Sattigung Filter"
Halten Sie die Taste 2 Sekunden gedrückt.
Alle LEDs blinken 3x. Der Alarm wird zurückgesetzt.
Alarm-Meldungen
Alarm 1 „Sattigung Fettfilter“
Wenn Alarm 1 eintritt, müssen Sie den Fettfilter reinigen.
Die LEDs der Tasten A und Binken.
Reinigen Sie den Fettfilter.
Alarm 2 „Sattigung Geruchsfilter“
Wenn Alarm 2 eintritt, müssen Sie den Geruchsfilter auswechseln und den Fettfilter reinigen.
Die LEDs der Tastund binken.
Wechseln Sie den Geruchsfilter aus.
Reinigen Sie den Fettfilter.
reInIGUnG UnD InSTanDHaLTUnG
Vor Reinigungs- und Instandhaltungsarbeiten:
Gerat ausschalten.
Genaue Informationen zur Reinigung und Instandhaltung der Filter: Die mit dem Filter mitgelieferte Gebrauchsanweisung beachten.
Brandgefahr! Verletzungsgefahr!
Ablagerungen im Fettfilter können sich entzünden.
Filter, die nicht regelmäßig gereinigt oder gewechselt werden, konnen Feuer fangen, wenn mit offener Flamme oder starker Hitze unter der Abzugshaube hantiert wird.
Alle Filter stets nach den angegebenen Intervallen reinigen oder wechseln.
Geruchsfilter
Einen neuen Geruchsfilter (Aktivkohlefilter) konnen Sie im Fachhandel erwerben.
Geruchsfilter, die nicht waschbar sind, nicht waschen und nicht wieder verwenden. Die mit dem Filter mitgelieferte Gebrauchsanweisung beachten.
Geruchsfilter alle 4 Betriebsmonate bzw. bei starkem Einsatz auch haufiger auswechseln.
Gebrauchten Geruchsfilter über den Hausmull entsorgen.

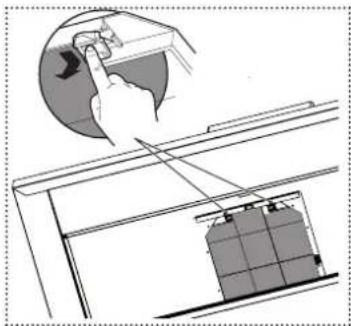

Geruchsfilter auswechseln
Offnen Sie die Klappe.
Entnehmen Sie den Fettfilter.
Wechseln Sie den Geruchsfilter aus.
SchlieBen Sie die Klappe.
Fettfilter
Der Fettfilter kann im Geschirrspüler gereinigt werden.
Genaue Informationen zur Reinigung und Instandhaltung der Filter: Die mit dem Filter mitgelieferte Gebrauchsanweisung beachten.
Fettfilter alle 2 Betriebsmonate bzw. bei starkem Einsatz haufter reinigen.

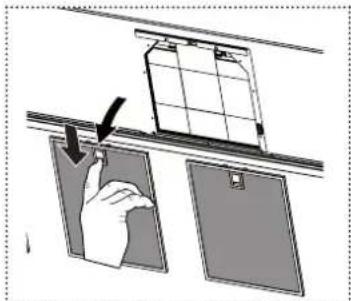

Fettfilter reinigen
Offnen Sie die Klappe.
Entnehmen Sie den Fettfilter.
Reinigen Sie den Fettfilter.
Setzen Sie den Fettfilter wieder ein.
Schlieben Sie die Klappe.
Reinigung der Haubenflächen
Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.
- Verwenden Sie keine Scheuermittel und keine chemischen Reinigungsmittel, die die Oberflächen des Geräts angegeben oder zerkratzen können
Beleuchtung
Austausch der LED-Strahler nur vom Kunden-dienst durchführten halten.
erSaTZTelLe UnD ZUBeHÖr
Neue Geruchs- und Fettfilter konnen Sie im Fachhandel erwerben.
Komponente Typ, Teile-Nr. Bemerkung
Geruchsfilter 112.0016.756
112.0174.992
Fettfilter 133.0195.979
133.0204.883
nicht waschbar
langlebig, waschbar
Falsch ausgeführte Reparaturen können schwere Verletzungen, Schäden am Gerät verursachen sowie die Funktion des Geräts beeinträchtigen.
Wartungsarbeiten an elektrischen Teilen und am Rauchabzug nur vom Hersteller oder vom Kundendienst durchführten laessen.
Schadhafte Kabel nur vom Hersteller oder vom Kundendienst austauschen halten.
enTSorGUnG
Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden harf.
Mit der vorschäftsmäßigen Entsorgung des Gerätes tragen Sie dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden.
Weitere Informationen zum Recycling des Geräts erhalten Sie bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder beim Handler, der das Gerät verkauft hat.
Ausrangiertes Gerät über die speziellen Sammelstellen für elektrische und elektronische Geräte entsorgen.
KUnDenSerVice
Die Kontaktadresse für Ihr Land finden Sie auf der Rückseite oder auf www.franke.com
TecHnIScHe DaTen
Die technischen Daten finden Sie auf dem Typenschild Ihr's Produkt.
Weitere Informationen zu technischen Daten finden Sie auf www.franke.com
