FS TS 906 I XS - Dunstabzugshaube FRANKE - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts FS TS 906 I XS FRANKE als PDF.
| Produkttyp | Küchenhaube |
| Marke | Franke |
| Modell | FS TS 906 I XS |
| Verwendungszweck | Beseitigung von Kochdämpfen im Haushalt |
| Betriebsart | Umluft oder Abluft |
| Bedienfeld | Berührungsempfindlich mit Symbolen |
| Leistungsstufen | 3 Stufen + Intensivmodus (6 Minuten) |
| 24h-Lüftungsmodus | Ja (10 Minuten Betrieb, 50 Minuten Pause) |
| Verzögerte Abschaltung | 15 Minuten |
| Auto-Modus | Verbindung mit kompatiblem Kochfeld |
| Beleuchtung | LED, einstellbare Leistung (volle/halbe Intensität) |
| Fettfilter | Spülmaschinengeeignet |
| Geruchsfilter | Aktivkohle, nicht waschbar (Austausch alle 4 Monate) |
| Filter-Sättigungsalarm | Ja (100 Stunden für Fettfilter, 200 Stunden für Geruchsfilter) |
| Konnektivität Haube-Kochfeld | Ja für kompatible Kochfelder |
| Sicherheit | Schutz vor Brand, Stromschlag, Verbrennungen |
| Ersatzteile | Fett- und Geruchsfilter (Ref. 112.0016.756, 112.0174.992, 133.0195.979) |
Häufig gestellte Fragen - FS TS 906 I XS FRANKE
Benutzerfragen zu FS TS 906 I XS FRANKE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch FS TS 906 I XS - FRANKE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. FS TS 906 I XS von der Marke FRANKE.
BEDIENUNGSANLEITUNG FS TS 906 I XS FRANKE
DE Bedienungsanleitung
Kochfeldabzugshaube Insel
Hotte aspirante en T îlot
Zu dieser Gebrauchsanleitung 12
Bestimmungsgemäße Verwendung 12
Sicherheitshinweise 13
Übersicht 14
Bedienung 14
Bedienfeld einschalten 14
Beleuchtung und Lichtstufe wählen 14
Leistungsstufe wählen 15
Lüftung ausschalten 15
Intensivstufe wählen 15
Lüftungsbetrieb 24 h 15
Lüfternachlauf 15
AutoMode 15
Alarm „Sättigung Filter“ 16
Alarm-Meldungen 16
Verbindung von Abzugshaube und Kochfeld 16
Reinigung und Instandhaltung 17
Reinigung der Haubenflächen 17
Geruchsfilter 17
Fettfilter 17
Beleuchtung 17
Ersatzteile und Zubehör 18
Wartung und Reparatur 18
Entsorgung 18
Kundenservice 18
Technische Daten 18
ZU DleSer GeBraUcHSanLeITUnG
Diese Gebrauchsanleitung bezieht sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale und Funktionen an Ihrem Modell nicht verfügbar sind.
▶ Gebrauchsanweisung vor der Verwendung des Produkts aufmerksam lesen.
▶ Gebrauchsanweisung aufbewahren.
Das in dieser Gebrauchsanweisung beschriebene Produkt nur gemäß der bestimmungsgemäßen Verwendung einsetzen.
Symbol Bedeutung
Warnzeichen. Warnung vor Verletzungsgefahren.
▷ Maßnahmen in Sicherheits- und Warn-hinweisen zur Vermeidung von Schäden und Verletzungen.
▶ Handlung. Hier müssen Sie etwas tun.
■ Resultat. Ergebnis einer oder mehrerer Handlungen.
√ Voraussetzung, die vor dem Ausführen der folgenden Handlung erfüllt sein muss.
BeSTImmUnGSGemÄSSe VerwenDUnG
Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
Die Abzugshaube, die mit einem Fettfilter ausgestattet ist, entfernt über dem Kochfeld entstehende Dünste über eine Umluft- oder Luftabsauganlage.
SlcHerHeITSHInwelSe
Der Hersteller haftet nicht für etwaige Schäden, die durch fehlerhafte Installation und falschen, unsachgemäßen oder unangemessenen Gebrauch entstehen können.
Die Abzugshaube kann keine schweren Lasten halten oder tragen.
Abzugshaube nicht besteigen, nicht darauf sitzen, nicht darauf stehen.
▷ Keine schweren Gegenstände auf der Abzugshaube abstellen.
Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen das Gerät nicht bedienen und nicht reinigen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet.
Kinder unter 8 Jahren dürfen das Gerät nicht bedienen und nicht reinigen, auch wenn sie beaufsichtigt werden.
Das Gerät ist kein Spielzeug.
▷ Kinder vom Gerät und vom Verpackungsmaterial fernhalten.
▷ Kinder in der Nähe des Geräts nicht unbeaufsichtigt lassen.
▷ Kinder nicht mit dem Gerät spielen lassen.
▷ Beim Gebrauch der Abzugshaube die Bedienungsanleitungen des Kochfelds und der Kochgeräte beachten, die unter der Abzugshaube oder während deren Betrieb verwendet werden.
Brandgefahr und Verletzungsgefahr durch offene Flamme!
Ablagerungen im Fettfilter können sich entzünden.
▷ In der Nähe des Geräts nicht mit offener Flamme arbeiten (z. B. flambieren).
Alle Filter stets nach den angegebenen Intervallen reinigen oder wechseln.
Überhitztes Öl in Fritteusen kann in Flammen aufgehen.
▷ Fritteuse durchgehend während der Benutzung beobachten.
Verletzungsgefahr am Auge durch LED-Leuchte!
Das LED-Licht ist sehr hell und kann die Augen schädigen.
▷ Nicht längere Zeit direkt in die LED-Leuchte blicken.
Stromschlaggefahr durch defektes Gerät!
▷ Defektes Gerät nicht einschalten.
▷ Sicherung im Sicherungskasten ausschalten.
▷ Kundendienst benachrichtigen.
Stromschlaggefahr durch eindringende Flüssigkeit!
Das Gerät enthält elektrische Teile.
Sicherstellen, dass keine Flüssigkeit ins Geräteinnere gelangt.
▷ Nicht mit Dampfdruck reinigen.
▷ Bedienelemente nicht mit nassem Tuch reinigen.
Verbrennungsgefahr durch heiße Oberflächen!
Zugängliche metallene Teile der Abzugshaube können sehr heiß werden, wenn Kochgeräte benutzt werden, die große Mengen Hitze abgeben (z. B. Gaskochfelder).
▷ Heiße Oberflächen nicht berühren.
Ausklappbare Abzugshaube vorsichtig öffnen und schließen.
▷ Hitzeabweisende Handschuhe tragen.

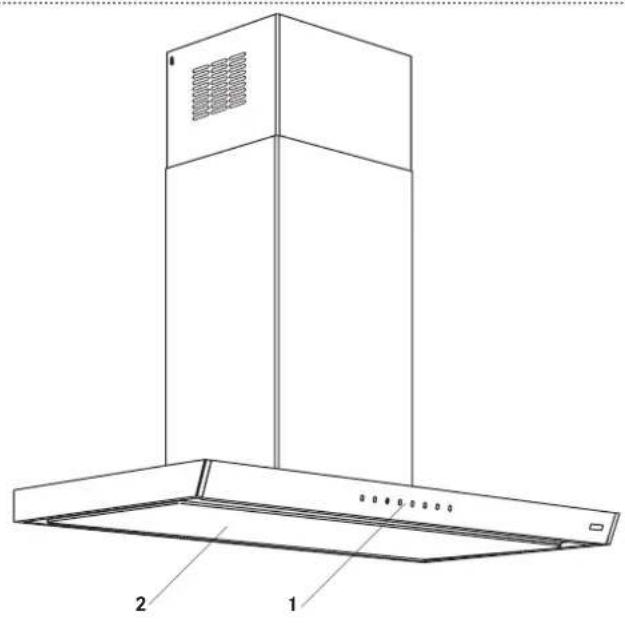

ÜBerSlcHT
1 Bedienfeld
2 Abdeckung des Fettfilters
BeDlenUnG
Bedienfeld einschalten
▶ Drücken Sie die Taste ①
■ Alle LEDs leuchten mit halber Lichtstärke.
■ Nach 15 Sekunden Inaktivität wechselt die Abzugshaube in Standby-Status.
Beleuchtung und Lichtstufe wählen
Licht in voller Lichtstärke
▶ Drücken Sie die Taste ✅kurz.
Licht in halber Lichtstärke
▶ Drücken Sie die Taste für 2 Sekunden.
Leistungsstufe wählen
Stufe 1
▶ Drücken Sie die Taste 14 ■ Die LED der Taste leuchtet.
Stufe 2
▶ Drücken Sie die Taste ② ■ Die LED der Taste leuchtet.
Stufe 3
▶ Drücken Sie die Taste ③ ■ Die LED der Taste ③ leuchtet.
Lüftung ausschalten
▶ Drücken Sie die Taste ⓘ
Intensivstufe wählen
Die Intensivstufe bekämpft starke Geruchs- und Rauchentwicklungen, die beim Kochen entstehen. Die Intensivstufe lässt sich jederzeit, bei jeder Leistungsstufe und auch bei ausgeschalteter Lüftung, einschalten. Die Intensivlüftung hat eine Laufzeit von 6 Minuten. Nach Ablauf der 6 Minuten wird die ursprünglich gewählte Leistungsstufe reaktiviert.
Einschalten
▶ Drücken Sie die Taste
■ Während der Laufzeit blinkt die LED der Taste 1x pro Sekunde.
Ausschalten
▶ Drücken Sie die Taste 📋 oder die Taste . Ⓔ
Lüftungsbetrieb 24 h
Der Lüftungsbetrieb 24 h stellt den Motor auf die Leistungsstufe 1 (10 Minuten ein und 50 Minuten aus). Der Lüftungsbetrieb 24 h ist nicht wählbar, wenn der Lüfternachlauf oder die Intensivstufe aktiv sind.
Einschalten
▶ Halten Sie die Taste für 2 Sekunden gedrückt.
■ Die LED der Taste 1 linkt.
Ausschalten
▶ Halten Sie die Taste für 2 Sekunden gedrückt oder drücken Sie die Taste ^1 .
Lüfternachlauf
Der Lüfternachlauf schaltet die Lüftung automatisch nach 15 Minuten ab und dient der Beseitigung von Restgerüchen. Der Lüfternachlauf ist bei jeder Leistungsstufe wählbar. Der Lüfternachlauf ist nicht wählbar, wenn die Intensivstufe oder der Lüftungsbetrieb 24 h aktiv sind.
Einschalten
▶ Drücken Sie die Taste
■ Die LED der Taste Leuchtet.
Ausschalten
▶ Drücken Sie die Taste ⏻ oder die Taste ⏱.
AutoMode
Die Abzugshaube wird bei Kochfeldnutzung automatisch aktiviert. Die AutoMode-Funktion startet automatisch, wenn Sie mit dem Kochen beginnen und das Kochfeld betätigt wird. Die LED A leuchtet und die Beleuchtung schaltet sich ein. Die Abzugsleistung wird automatisch durch das Kochfeld gesteuert. Wenn Sie manuell eine bestimmte Leistungsstufe wählen oder die Lüftung ausschalten, wird die AutoMode-Funktion deaktiviert. Nach dem Kochen und dem Ausschalten des Kochfeldes läuft die Abzugshaube noch etwa 60 Sekunden weiter, bevor sie sich ausschaltet (Lüftung und Beleuchtung).
Reaktivieren der AutoMode-Funktion
▶ Drücken Sie die Taste kurz.
■ Die LED der Taste leuchtet.
Alarm „Sättigung Filter“
Der Alarm für das Reinigen des Fettfilters schaltet sich nach 100 Stunden effektiver Laufzeit der Dunstabzugshaube ein.
Der Alarm für das Austauschen des Geruchsfilters schaltet sich nach 200 Stunden effektiver Laufzeit der Dunstabzugshaube ein.
Aktivieren des Alarms „Sättigung Filter“
▶ Halten Sie die Taste für 2 Sekunden gedrückt.
■ Alle LEDs blinken 2x. Der Alarm ist aktiviert.
Deaktivieren des Alarms „Sättigung Filter“
▶ Drücken Sie die Taste ③
■ Alle LEDs blinken 1x. Der Alarm ist deaktiviert.
Zurücksetzen des Alarms „Sättigung Filter“
▶ Halten Sie die Taste für 2 Sekunden gedrückt.
■ Alle LEDs blinken 3x. Der Alarm wird zurückgesetzt.
Alarm-Meldungen
Alarm 1 „Sättigung Fettfilter“
Wenn Alarm 1 eintritt, müssen Sie den Fettfilter reinigen.
Die LEDs der Tasten ^A^F und ^B blinken.
▶ Reinigen Sie den Fettfilter.
Alarm 2 „Sättigung Geruchsfilter“
Wenn Alarm 2 eintritt, müssen Sie den Geruchsfilter auswechseln und den Fettfilter reinigen.
Die LEDs der Tasten Ⓐ und Ⓤ blinken.
▶ Wechseln Sie den Geruchsfilter aus.
▶ Reinigen Sie den Fettfilter.
Verbindung von Abzugshaube und Kochfeld
Einige Modelle dieser Abzugshaube können mit bestimmten Kochfeldern kombiniert werden, um eine Verbindung zwischen Abzugshaube und Kochfeld herzustellen.
Beim erstmaligen Gebrauch muss möglicherweise zunächst die Abzugshaube mit dem Kochfeld gekoppelt werden.
Kopplung zwischen Abzugshaube und Kochfeld
▶ Schalten Sie die neue Abzugshaube und das neue Kochfeld innerhalb von 1 Minute nacheinander ein.
■ Der Kopplungsvorgang startet automatisch.
■ Während des Kopplungsvorgangs „piept“ die Abzugshaube in regelmäßigen Abständen.
■ Nach einigen Minuten ist der Kopplungsvorgang abgeschlossen und die Abzugshaube piept in einer bestimmten Abfolge.
Die Abzugshaube und das Kochfeld können sich nun jedes Mal beim Ein-/Ausschalten mit ihrem jeweiligen Partner verbinden.
Kopplung zwischen Abzugshaube und Kochfeld aufheben
Um die Kopplung zwischen Abzugshaube und Kochfeld aufzuheben, führen Sie den folgenden Vorgang an jedem Gerät aus.
▶ 5-maliges Ein- und Ausschalten für jeweils 5 Sekunden.
Dieser Vorgang kann einzeln für die Abzugshaube und das Kochfeld ausgeführt werden oder für beide Geräte.
■ Nachdem die Kopplung aufgehoben wurde, beginnt die Abzugshaube erneut zu piepen, so dass wieder ein Kochfeld angeschlossen werden kann.
Der Kopplungsvorgang startet erst wieder, nachdem das Kochfeld und die Abzugshaube ausgeschaltet waren.
reInIGUnG UnD InSTanDHaLTUnG
Vor Reinigungs- und Instandhaltungsarbeiten:
▶ Gerät ausschalten.
▷ Genaue Informationen zur Reinigung und Instandhaltung der Filter: Die mit dem Filter mitgelieferte Gebrauchsanweisung beachten.
Brandgefahr! Verletzungsgefahr!
Ablagerungen im Fettfilter können sich entzünden.
Filter, die nicht regelmäßig gereinigt oder gewechselt werden, können Feuer fangen, wenn mit offener Flamme oder starker Hitze unter der Abzugshaube hantiert wird.
Alle Filter stets nach den angegebenen Intervallen reinigen oder wechseln.
Reinigung der Haubenflächen
▷ Verwenden Sie keine Scheuermittel und keine chemischen Reinigungsmittel, die die Oberflächen des Geräts angreifen oder zerkratzen könnten.
▶ Reinigen Sie die Abzugshaube mit einem feuchten Tuch und einem milden Flüssigreinigungsmittel.
Geruchsfilter
Einen neuen Geruchsfilter (Aktivkohlefilter) können Sie im Fachhandel erwerben.
▷ Geruchsfilter, die nicht waschbar sind, nicht waschen und nicht wieder verwenden. Die mit dem Filter mitgelieferte Gebrauchsanweisung beachten.
▷ Geruchsfilter alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auswechseln.
▶ Gebrauchten Geruchsfilter über den Hausmüll entsorgen.

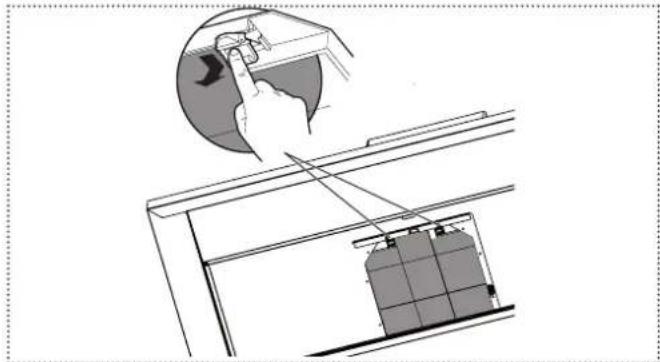

Geruchsfilter auswechseln
▶ Öffnen Sie die Klappe.
▶ Entnehmen Sie den Fettfilter.
▶ Wechseln Sie den Geruchsfilter aus.
▶ Schließen Sie die Klappe.
Fettfilter
Der Fettfilter kann im Geschirrspüler gereinigt werden.
▷ Genaue Informationen zur Reinigung und Instandhaltung der Filter: Die mit dem Filter mitgelieferte Gebrauchsanweisung beachten.
▷ Fettfilter alle 2 Betriebsmonate bzw. bei starkem Einsatz häufiger reinigen.
Fettfilter reinigen
▶ Öffnen Sie die Klappe.
▶ Entnehmen Sie den Fettfilter.
▶ Reinigen Sie den Fettfilter.
▶ Setzen Sie den Fettfilter wieder ein.
▶ Schließen Sie die Klappe.
Beleuchtung
Austausch der LED-Strahler nur vom Kundendienst durchführen lassen.
erSaTZTeILle UnD ZUBeHÖr
Neue Geruchs- und Fettfilter können Sie im Fachhandel erwerben.
Komponente Typ, Teile-Nr. Bemerkung
| Geruchsfilter 112.0016.756 | nicht waschbar |
| 112.0174.992 | langlebig, waschbar |
Falsch ausgeführte Reparaturen können schwere Verletzungen, Schäden am Gerät verursachen sowie die Funktion des Geräts beeinträchtigen.
Wartungsarbeiten an elektrischen Teilen und am Rauchabzug nur vom Hersteller oder vom Kundendienst durchführen lassen.
▷ Schadhafte Kabel nur vom Hersteller oder vom Kundendienst austauschen lassen.
enTSorGUnG
Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf.
Mit der vorschriftsmäßigen Entsorgung des Gerätes tragen Sie dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden.
Weitere Informationen zum Recycling des Geräts erhalten Sie bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder beim Händler, der das Gerät verkauft hat.
Ausrangiertes Gerät über die speziellen Sammelstellen für elektrische und elektronische Geräte entsorgen.
KUnDenSerVIce
▶ Die Kontaktadresse für Ihr Land finden Sie auf der Rückseite oder auf www.franke.com
TecHnIScHe DaTen
▶ Die technischen Daten finden Sie auf dem Typenschild Ihres Produkts.
Weitere Informationen zu technischen Daten finden Sie auf www.franke.com
