FS TS 906 I XS - Exaustor de cozinha FRANKE - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho FS TS 906 I XS FRANKE em formato PDF.
| Tipo de produto | Exaustor de cozinha |
| Marca | Franke |
| Modelo | FS TS 906 I XS |
| Uso previsto | Eliminação dos vapores de cozimento em uso doméstico |
| Modo de operação | Circulação ou exaustão de ar |
| Painel de controle | Touch com ícones |
| Níveis de potência | 3 níveis + modo intensivo (6 minutos) |
| Modo ventilação 24h | Sim (10 minutos ligado, 50 minutos desligado) |
| Desligamento retardado | 15 minutos |
| Modo auto | Conexão com placa de cozimento compatível |
| Iluminação | LED, potência ajustável (intensidade total/meia intensidade) |
| Filtro de gordura | Lavável na máquina de lavar louça |
| Filtro de odores | Carvão ativado, não lavável (substituição a cada 4 meses) |
| Alarme de saturação dos filtros | Sim (100 horas para o filtro de gordura, 200 horas para o filtro de odores) |
| Conectividade exaustor-placa | Sim para placas compatíveis |
| Segurança | Proteção contra incêndio, choque elétrico, queimaduras |
| Peças sobressalentes | Filtros de gordura e de odores (ref. 112.0016.756, 112.0174.992, 133.0195.979) |
Perguntas frequentes - FS TS 906 I XS FRANKE
Perguntas dos utilizadores sobre FS TS 906 I XS FRANKE
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual FS TS 906 I XS - FRANKE e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. FS TS 906 I XS da marca FRANKE.
MANUAL DE UTILIZADOR FS TS 906 I XS FRANKE
Exaustor em forma de T para ilhas
▶ Pulse brevemente Ⓐ

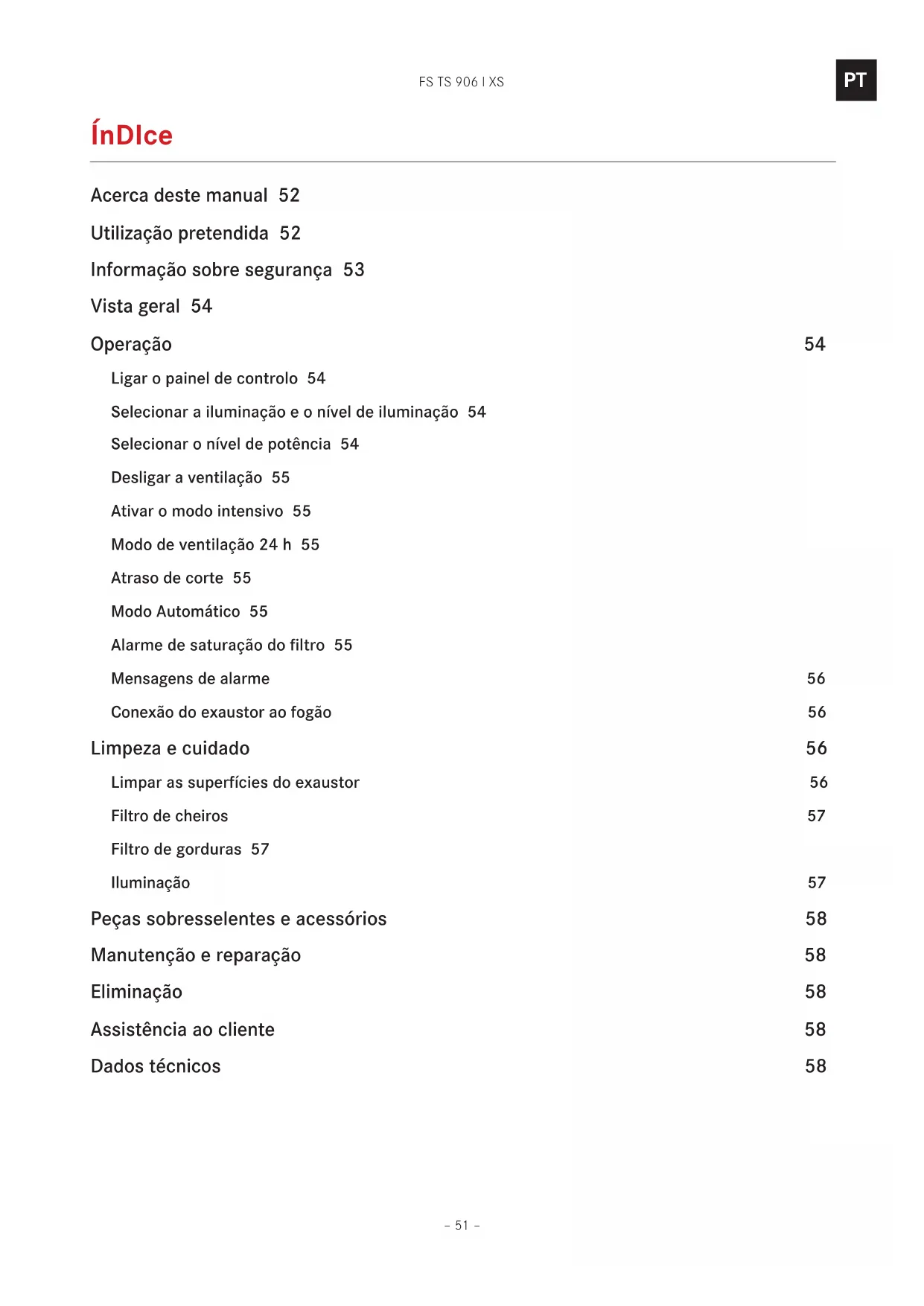

Utilização pretendida 52
Informação sobre segurança 53
Vista geral 54
Operação 54
Ligar o painel de controlo 54
Selecionar a iluminação e o nível de iluminação 54
Seleccionar o nível de potência 54
Desligar a ventilação 55
Ativar o modo intensivo 55
Modo de ventilação 24 h 55
Atraso de corte 55
Modo Automático 55
Alarme de saturação do filtro 55
Mensagens de alarme 56
Conexão do exaustor ao fogão 56
Peças sobresselentes e acessórios 58
Manutenção e reparação 58
Eliminação 58
Assistência ao cliente 58
Dados técnicos 58
acerca DeSTe manUaL
Este manual do utilizador aplica-se a diversos modelos do aparelho. Assim, pode ser possível que algumas das funcionalidades e funções descritas não estejam disponíveis no seu modelo específico.
▶ Leia cuidadosamente o manual do utilizador antes de utilizar o aparelho.
▶ Guarde o manual do utilizador.
▶ Utilize o aparelho descrito neste manual do utilizador apenas de acordo com a utilização pretendida.
Símbolo Significado
Ações nas notas de segurança e de aviso para evitar ferimentos ou danos.
▶ Passo da ação. Especifica uma ação a ser feita.
■ Resultado. Resultado de um ou mais passos de ação.
√ Pré-condição que tem de ser satisfeita antes de se efetuar a ação seguinte.
UTILIZAÇÃO PreTenDIDa
O exaustor foi desenvolvido exclusivamente para uso doméstico para eliminar os vapores dos cozinhados.
O exaustor, que está equipado com um filtro de gorduras, remove os vapores que se formam, por cima de uma placa do fogão, através de uma circulação de ar ou de um sistema de escape de ar.
InformaÇÃO SoBre SeGUranÇa
O fabricante não pode ser responsabilizado por eventuais danos que possam ocorrer devido a instalação incorreta e utilização incorreta, inadequada ou não razoável do aparelho.
O exaustor não consegue suportar cargas pesadas.
Não suba para cima do exaustor nem permaneça sobre o mesmo de pé ou sentado.
▷ Não ponha objetos pesados sobre o exaustor.
As crianças de 8 anos ou mais e as pessoas com capacidades físicas, sensoriais ou mentais limitadas ou com pouca experiência e conhecimentos não deverão utilizar nem limpar o aparelho, exceto se supervisionadas e instruídas por uma pessoa responsável pela sua segurança.
Crianças com menos de 8 anos de idade não devem usar nem limpar o aparelho mesmo que supervisionadas.
Este aparelho não é um brinquedo.
Mantenha as crianças afastadas do aparelho e do material de embalagem.
Não deixe as crianças perto do aparelho sem vigilância.
▷ Não deixe as crianças brincarem com o aparelho.
- Quando utilizar o exaustor, observe os manuais da placa do fogão e dos aparelhos de cozinha que estejam a ser utilizados sob o exaustor ou enquanto o exaustor está a funcionar.
Perigo de incêndio e risco de ferimentos devido a chama aberta!
Os depósitos no filtro de gorduras podem pegar fogo.
▷ Não use chamas abertas perto do aparelho (por exemplo, flambar).
▷ Limpe ou troque todos os filtros sempre nos intervalos recomendados.
Quando se utilizam fritadeiras fundas, o óleo demasiado aquecido pode incendiar-se.
▷ Vigie sempre as fritadeiras durante a utilização.
Risco de lesão nos olhos devido a luz LED!
A luz LED é muito brilhante e pode provocar lesões nos olhos.
Não olhe diretamente para a luz LED durante um tempo prolongado.
Risco de choque elétrico devido a aparelho danificado!
▷ Não ligue um aparelho danificado.
▷ Desligue o disjuntor no quadro eléctrico.
▷ Contacte a assistência ao cliente.
Risco de choque elétrico devido a entrada de líquido!
O aparelho contém componentes elétricos.
▷ Certifique-se de que não entra qualquer líquido no aparelho.
Não use vapor pressurizado para limpar o aparelho.
Não use um pano molhado quando limpar elementos que estejam em funcionamento.
Risco de queimaduras devido a superfícies quentes!
As peças metálicas acessíveis do exaustor podem ficar muito quentes quando usadas com equipamentos de cozinha que emitem grandes quantidades de calor (por ex. fogões a gás).
▶ Não toque nas superfícies quentes.
▷ Tenha cuidado quando abrir ou fechar o painel desdobrável.
▷ Use luvas resistentes ao calor.

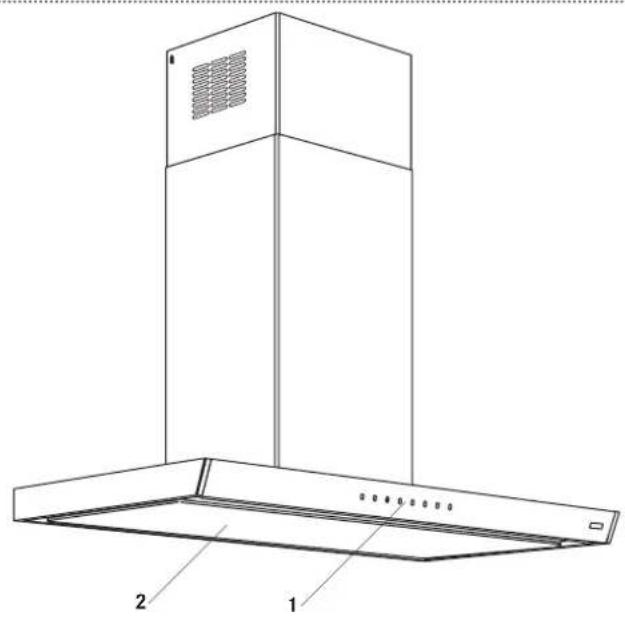

VISTa GeraL
| 1 | Painel de controlo on/offVentilação off |
| 1o | Nível de potência 1 |
| Modo de ventilação 24 h |
| 2 | Nível de potência 2 |
| 3 | Nível de potência 3 |
| Regulação intensiva on/off |
| ☒ | Atraso de corte on/off |
| Iluminação on/offNível de iluminação |
| A5 | Alarme "saturação do filtro" ativo/inativoModo Automático (reativar) |
oPeraÇÃO
Ligar o painel de controlo
▶ Prima ⓘ
- Todos os ícones se acendem com metade da sua intensidade.
Se não for utilizado durante 15 segundos volta ao estado de standby.
Seleccionar a iluminação e o nível de iluminação
Iluminação a intensidade total
▶ Prima brevemente
Iluminação a metade da intensidade
▶ Prima durante 2 segundos.
Seleccionar o nível de potência
Nível 1
▶ Prima 1 ^a
■ O ícone do botão acende-se.
Nível 2
Prima ②
■ O ícone do botão acende-se.
Nível 3
▶ Prima ③
■ O ícone do botão acende-se.
Desligar a ventilação
▶ Prima Ⓘ
Ativar o modo intensivo
O modo intensivo elimina o odor excessivo e o fumo que possam ocorrer ao cozinhar.
O modo intensivo pode ser ligado a qualquer altura, em qualquer nível de potência e quando a ventilação está desligada. A ventilação intensiva funciona durante 6 minutos. Passados 6 minutos, o nível de potência selecionado originalmente é reativado.
Ligar
▶ Prima
- Durante o tempo de funcionamento o ícone no botão 📋 pisca 1x por segundo.
Desligar
▶ Prima 📊 ou . Ⓘ
Modo de ventilação 24 h
O modo de ventilação de 24 h comuta a unidade para o nível de potência 1 (10 minutos ligado e 50 minutos desligado).
O modo de ventilação 24 h não pode ser selecionado enquanto o atraso de corte ou o modo intensivo está a funcionar.
Ligar
▶ Prima e mantenha Premido durante 2 segundos.
■ O ícone do botão pisca.
Desligar
▶ Prima e mantenha premido durante 2 segundos ou prima Ⓘ.
Atraso de corte
O atraso de corte desliga a ventilação automaticamente passados 15 minutos e ajuda a remover os restante odores. O atraso de corte pode ser selecionado em qualquer nível de potência. O atraso de corte não pode ser selecionado enquanto a regulação intensiva ou o modo de ventilação 24 h está a funcionar.
Ligar
▶ Prima
■ O ícone do botão acende-se.
Desligar
▶ Prima ou . ①
Modo Automático
O exaustor foi concebido para trabalhar automaticamente associado ao fogão.
A função automática é automaticamente regulada quando começa a cozinhar e o fogão está a funcionar. O ícone acende-se e a iluminação acende-se. O nível de velocidade será automaticamente aumentado pelo fogão.
Se selecionar manualmente uma determinada velocidade ou se desligar a ventilação, a função de Modo Automático é desativada.
Depois de cozinhar e desligar o fogão, o exaustor espera cerca de 60 segundos antes de se desligar (ventilação e iluminação).
Reativar o Modo Automático
■ O ícone do botão acende-se.
Alarme de saturação do filtro
O alarme para limpar o filtro de gorduras ativa-se passadas 100 horas de tempo de funcionamento efetivo do exaustor.
O alarme para trocar o filtro de cheiros ativa-se passadas 200 horas de tempo de funcionamento efetivo do exaustor.
Ativar o alarme „saturação do filtro“
▶ Prima e mantenha ③ premido durante 2 segundos.
- Todos os ícones piscam 2 x. O alarme está ativado.
Desativar o alarme „saturação do filtro“
▶ Prima ③
- Todos os ícones piscam 1 x. O alarme é desativado.
Repor a „saturação do filtro“
▶ Prima e mantenha premido durante 2 segundos.
- Todos os ícones piscam 3 x. O alarme é reposto.
Mensagens de alarme
Alarme 1 „Saturação do filtro de gorduras“
Quando o alarme 1 ocorre tem de limpar o filtro de gorduras.
Os ícones dos botões ^A^F e ^2 piscam.
▶ Limpe o filtro de gorduras.
Alarme 2 „Saturação do filtro de cheiros“
Quando o alarme 2 ocorre tem de trocar o filtro de cheiros e limpar o filtro de gorduras.
Os ícones dos botões ^A^F e ^3 iscam.
▶ Troque o filtro de cheiros.
▶ Limpe o filtro de gorduras.
Conexão do exaustor ao fogão
Alguns modelos deste exaustor estão emparelhados com fogões específicos para estabelecer uma conexão exaustor-fogão.
Quando utilizar pela primeira vez, poderá ser necessário fazer o emparelhamento entre o exaustor e o fogão.
Emparelhar o exaustor e o fogão
Ligue um novo exaustor e um novo fogão um a seguir ao outro com menos de 1 minuto de intervalo.
- O procedimento de emparelhamento começa automaticamente.
- Durante o procedimento de emparelhamento o exaustor emite um „bip“ periodicamente.
■ Passados alguns minutos de „bip“ o emparelhamento fica concluído e o exaustor emite um „bip“ numa sequência específica.
O exaustor e o fogão conseguem agora conectar-se ao seu parceiro identificado de cada vez que são ligados/desligados.
Desemparelhar o exaustor e o fogão
Para desemparelhar um fogão ou exaustor, repita a seguinte sequência para cada aparelho.
▶ 5 segundos ligado, 5 segundos desligado durante 5 vezes.
Este procedimento pode ser feito para o exaustor e o fogão individualmente ou para ambos os aparelhos.
- Depois de desemparelhar, o exaustor começa a emitir um „bip“ a aguardar que o fogão se conecte.
O emparelhamento não recomeça até o fogão e o exaustor não estarem desligados.
LImPeZa e cUIDaDo
Antes de efetuar qualquer limpeza e manutenção:
▷ Desligue o aparelho.
Para detalhes sobre a limpeza e cuidado, consulte o manual fornecido com o filtro.
Perigo de incêndio! Risco de ferimentos!
Os depósitos no filtro de gorduras podem pegar fogo.
Os filtros que não são limpos nem trocados regularmente podem incendiar-se se existirem chamas abertas ou calor excessivo sob o exaustor.
▷ Limpe ou troque todos os filtros sempre nos intervalos recomendados.
Não use quaisquer produtos corrosivos ou detergentes químicos que possam corroer ou arranhar as superfícies do aparelho.
Limpe o exaustor com um pano húmido e um detergente líquido neutro.
Filtro de cheiros
Estão disponíveis novos filtros de cheiros (filtro de carvão ativado) em lojas da especialidade.
Não lave nem reutilize um filtro de cheiros não lavável. Consulte o manual para ver os detalhes de limpeza e cuidado.
Troque o filtro de cheiros passados 4 meses de operação, ou mais cedo, depois de utilização intensiva.
▶ Elimine o filtro de cheiros usado no lixo doméstico.

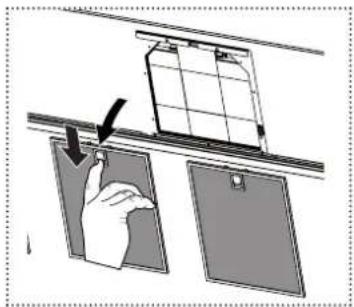

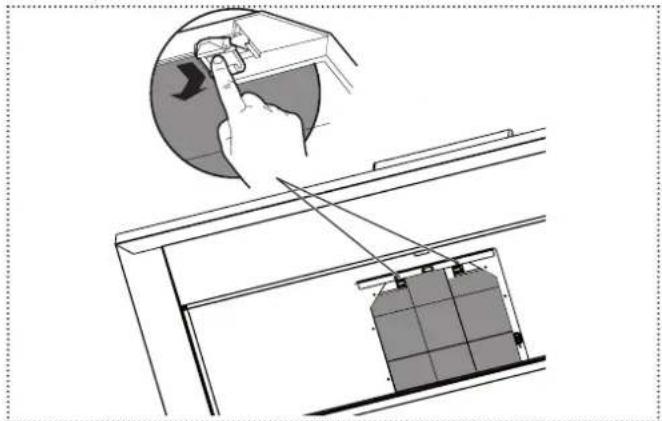

Trocar o filtro de cheiros
▶ Abra a tampa.
▶ Retire o filtro de gorduras.
▶ Troque o filtro de cheiros.
O filtro de gorduras pode ser lavado na máquina de lavar loiça.
Para detalhes sobre a limpeza e cuidado, consulte o manual fornecido com o filtro.
Limpe o filtro de gorduras passados 2 meses de operação ou mais cedo, depois de utilização intensiva.

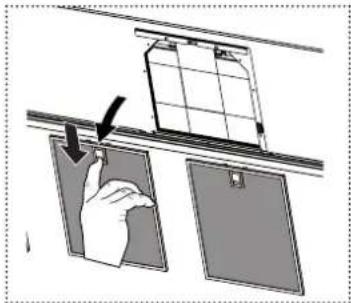

Limpar o filtro de gorduras
▶ Abra a tampa.
▶ Retire o filtro de gorduras.
▶ Limpe o filtro de gorduras.
▶ Volte a por o filtro de gorduras no lugar.
▶ Feche a tampa.
Iluminação
▷ Certifique-se de que os LEDs nos focos são substituídos apenas pela assistência ao cliente.
PeÇaS SoBreSSeLenTeS e aceSSÓrIoS
Estão disponíveis novos filtros de cheiros e de gorduras em lojas da especialidade.
| Componente Tipo, n.° de artigo Observação | ||
| Filtro de cheiros | 112.0016.756 | não lavável |
| 112.0174.992 | longa duração, lavável | |
| Filtro de gorduras | 133.0195.979 Filtro de cassete X 253x300 | |
manUTenÇÃO e reParaÇÃO
Reparações efetuadas de forma incorreta podem provocar graves ferimentos, danos no aparelho e acessórios bem como afetar o funcionamento do aparelho.
▷ Certifique-se de que a manutenção nos componentes elétricos e na saída de fumos
é efetuada apenas pelo fabricante ou pela assistência ao cliente.
▷ Certifique-se de que os cabos danificados são substituídos apenas pelo fabricante ou pela assistência ao cliente.
eLImInaÇÃO
O símbolo no produto ou na embalagem indica que o aparelho não deve ser eliminado no lixo doméstico.
Ao eliminar o aparelho de forma adequada está a ajudar a evitar consequências nocivas para o ambiente e para a saúde.
Mais informações sobre como reciclar o aparelho estão disponíveis junto da autoridade competente, do serviço de eliminação de resíduos local ou do fornecedor do aparelho.
▶ Elimine o aparelho recorrendo a um ponto de recolha de resíduos especializado em dispositivos eletrónicos e elétricos.
aSSISTÊncla ao cLlenTe
- Consulte o endereço de contacto do seu país na última página ou em www.franke.com
DaDoS TÉcnIcoS
- Consulte a placa de tipo colocada no produto.
Mais informações sobre os dados técnicos estão disponíveis em: www.franke.com
Franke Sistemas de Cozinhas do Brasil Ltda.
89219-512 Joinville, SC
Phone +55 47 3431 0501
