Caractéristiques	Détails
Type de hotte	Hotte murale
Dimensions	60 cm de largeur
Débit d'air	Jusqu'à 600 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtration	Filtres à charbon et filtres métalliques lavables
Éclairage	Éclairage LED intégré
Installation	Installation murale, nécessite un conduit d'évacuation
Consommation énergétique	Classe énergétique A
Niveau sonore	Max 65 dB
Maintenance	Filtres à nettoyer régulièrement, entretien facile
Sécurité	Protection contre la surchauffe
Garantie	2 ans
Accessoires inclus	Kit de montage et filtres

FOIRE AUX QUESTIONS - FS TS 606 W XS FRANKE

Comment nettoyer les filtres de la hotte FRANKE FS TS 606 W XS ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez-les à l'eau claire et laissez-les sécher complètement avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Si tout est en ordre, essayez de réinitialiser le panneau de commande.

Comment régler la puissance d'aspiration de la hotte ?

Utilisez les boutons de commande sur le panneau de la hotte pour sélectionner le niveau d'aspiration souhaité. Il y a généralement plusieurs niveaux allant de faible à fort.

La hotte émet un bruit inhabituel, que faire ?

Un bruit inhabituel peut être causé par un filtre sale ou un moteur défectueux. Vérifiez d'abord les filtres et nettoyez-les si nécessaire. Si le problème persiste, contactez un technicien.

Comment vérifier si le moteur de la hotte fonctionne correctement ?

Activez la hotte et écoutez le bruit du moteur. Si vous n'entendez aucun bruit ou si le bruit est très faible, il se peut que le moteur soit défectueux. Contactez un professionnel pour un diagnostic.

Quels types de filtres dois-je utiliser pour la hotte FRANKE FS TS 606 W XS ?

Cette hotte utilise des filtres à graisse en aluminium et, si en mode recyclage, un filtre à charbon. Assurez-vous d'utiliser des filtres d'origine FRANKE pour garantir une performance optimale.

Comment installer correctement la hotte FRANKE FS TS 606 W XS ?

Suivez le manuel d'installation fourni avec le produit. Assurez-vous de respecter les distances minimales par rapport à la surface de cuisson et d'utiliser un support approprié pour la fixation.

Est-il normal que la hotte crée de la condensation ?

Oui, une légère condensation peut se produire lors de l'utilisation, surtout dans des environnements humides. Assurez-vous que la hotte est correctement ventilée pour minimiser ce phénomène.

Comment remplacer l'ampoule de la hotte ?

Débranchez la hotte. Retirez le couvercle de l'ampoule en le faisant pivoter ou en le dévissant, puis remplacez l'ampoule par une neuve de même type et reconnectez le couvercle.

MODE D'EMPLOI FS TS 606 W XS FRANKE

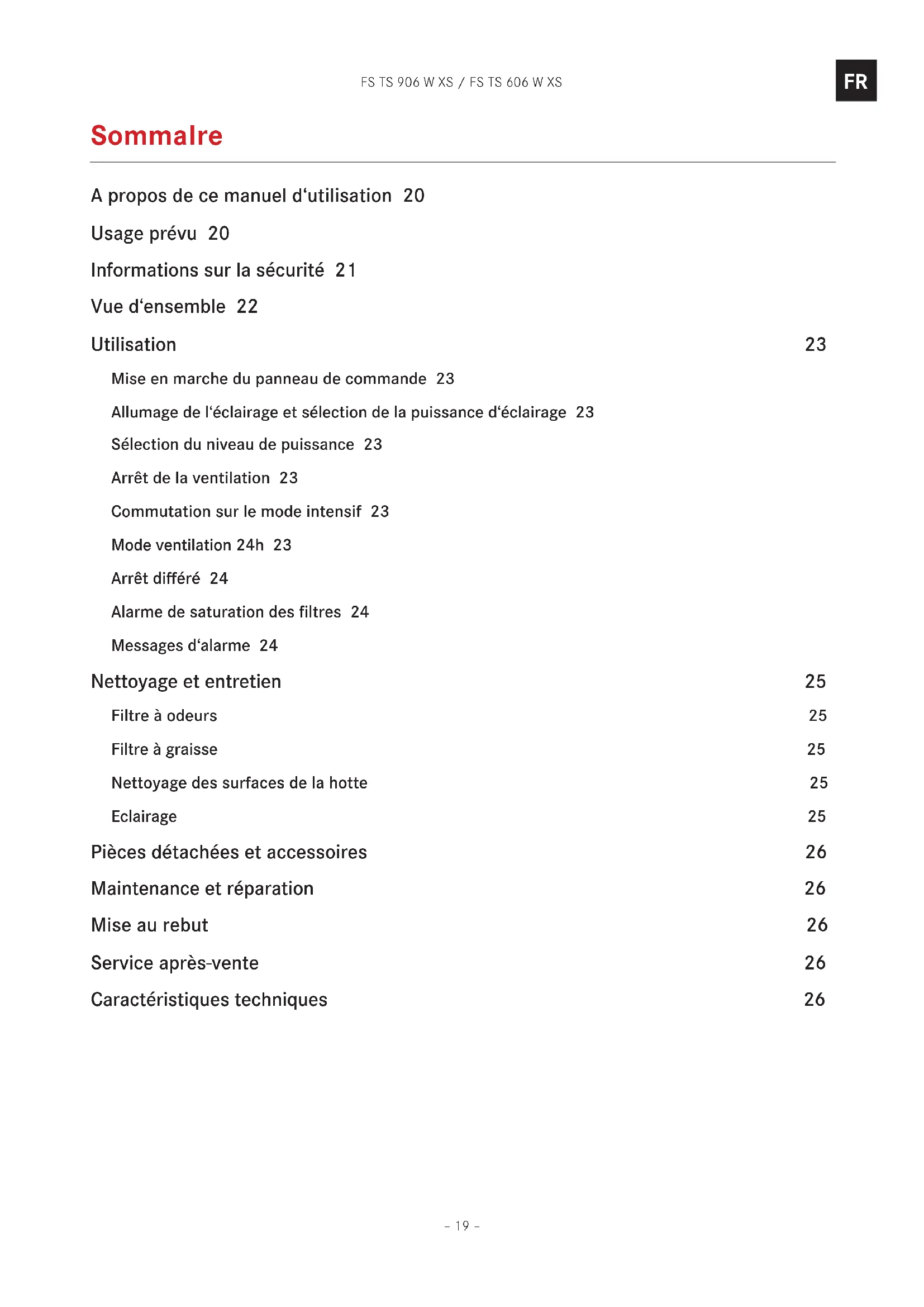

A propos de ce manuel d'utilisation 20

Usage prévu 20

Informations sur la sécurité 21

Vued'ensemble 22

Utilisation 23

Mise en marche du panneau de commande 23

Allumage de I'éclairage et selection de la puissance d'éclairage 23

Sélection du niveau de puissance 23

Arret de la ventilation 23

Commutation sur le mode intensif 23

Mode ventilation 24h 23

Arret differe 24

Alarme de saturation des filtres 24

Messages d'alarme 24

Nettoyage et entretien 25

Filtre à odeurs 25

Filtre à graisse 25

Nettoyage des surfaces de la hotte 25

Eclairage 25

Pièces détachées et accessoires 26

Maintenance et réparation 26

Mise au rebut 26

Service après-venture 26

Caracteristiques techniques 26

a ProPoS De ce manUeL D'UTILISaTlon

Ce manuel d'utilisation s'applique à plusieurs modèles de cet apparéil. Il est donc possible que certaines des fonctions et caractéristiques décrites ne soient pas disponibles sur votre modele.

• Lisez attentivement le manuel d'utilisation avant d'utiliser l'appareil.
  Conserve le manuel d'utilisation.
  Utilisez l'appareil précrit dans ce manuel d'utilisation uniquement pour I'usage prévu.

Symbole Signification

Symbole d'avertissement. Risque de blessure.

Actions dans les remarques de sécurité et averissements pour éviter les blessures et les dommages.
Action. Indique une action à effectuer.
Résultat. Résultat d'une ou de plusieurs actions.
Condition préalable à replir avant d'exécuter l'action suivante.

USaGe PrÉVU

La hotte a eté elaborée exclusivement pour une utilisation domestique, afin d'éliminer les vapeurs de cuisson.

La hotte, équipée d'un filtré à graisse, supprime les vapeurs qui se forment au-dessus d'une cuisine, via un système de circulation ou d'évacuation d'air.

InformaTionS Sur La SÉcUrITÉ

Le fabricant ne pourrait être tenu responsable des dommages consécutifs à une mauvaise installation ou à une utilisation incorrecte,IMPROPE ou déraisonnable de I'appareil.

La hotte ne peut supporter les charges lourdes.

Ne pas monter, se tenir ou s'asseoir sur la hotte.
Ne pas placer d'objets lourds sur le dessus de la hotte.

Les enfants à partir de 8 ans et les personnes aux capacités physiques, sensorielles ou mentales réduites, ou disposant d'une expérience ou de connaissances limitées, ne doivent pas utiliser ni nettoyer l'appareil, excepté sous la surveillance et les ordres d'une personne responsable de leur sécurité.

Cet apparéil n'est pas un jouet.

Tenez les enfants hors de portée de l'appareil et du matériel d'emballage.
Ne laïsez pas les enfants sans surveillance à proximé de l'appareil.
Ne laissez pas les enfants jouer avec I'appareil.
Lors de l'utilisation de la hotte, respectez les manuels de la cuisine et des apparils de cuisson utilisés sous la hotte ou pendant le fonctionnement de la hotte.

Risque d'incendie et de blessure par les flammes!

Les dépôts sur le filtré àGRAISSSE peuvent s'enflammer.

N'utilisez pas de flammes pres de I'appareil (p. ex. flambage culinaire).
Nettoyez ou changez tous les filtres aux intervalles prescrits.

Lors de l'utilisation de friteuses, l'huile surchauffee peut s'embraser.
Surveilliez les friteuses pendant leur utilisation.

Risque de lesion oculaire par I'eclairage a LED!

L'éclairage à LED est très puissant et peut abîmer les yeux.
Ne fixez pas des yeux l'éclairage à LED pendant une période prolongée.

Risque de décharge électrique en cas d'appareil endommagé!

N'allumez pas l'appareil s'il est defectueux.
Désactivez le fusible dans le boitier à fusibles.
Contactez le service après-vente.

Risque de décharge électrique en cas d'infiltration de liquide!

L'appareil contient des composants électriques.

Assurez-vous qu'aucun liquide ne penetre a l'intérieur de I'appareil.
N'utilisez pas de vapeur sous pression pour nettoyer l'appareil.
N'utilisez pas de chiffon humide pour nettoyer les éléments fonctionnels.

Risque de brûlures sur les surfaces chaudes!

Les parties métalliques accessibles de la hotte peuvent être très chaudes en cas d'utilisation d'appareils de cuisson émettant de fortes chaleurs (p. ex cusinières à gaz).

Ne touchez pas les surfaces chaudes.
Soyez prudent à l'ouverture et à la fermeture du panneau dépliant.
Portez des gants résistants à la chaleur.

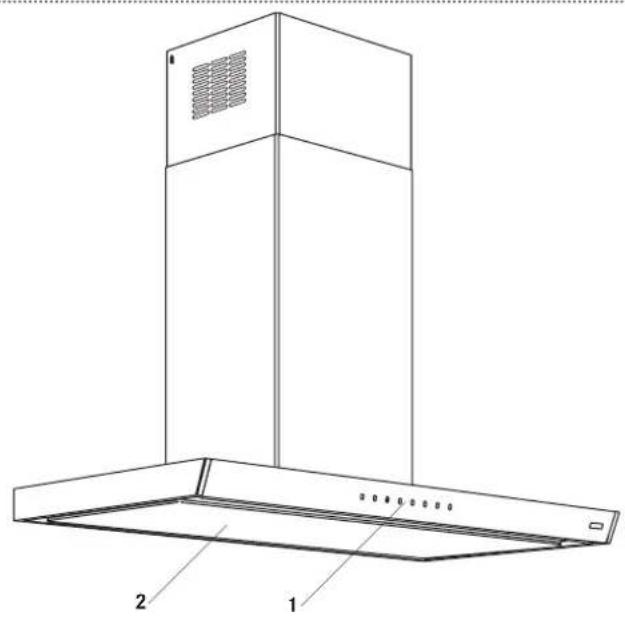

VUe D'enSemBLe

1 Panneau de commande
2 Couvercle du filtrre àGRAISSSE

Touche Fonction

①	Marche/Arrêt panneau de commande Arrêt ventilation
①	Niveau de puissance 1 Mode ventilation 24h
②	Niveau de puissance 2
③	Niveau de puissance 3
⑤	Mode intensif activé/désactivé
⑥	Arrêt différé activé/désactivé
⑧	Marche/Arrêt éclairage Puisance d'éclairage
⑨	Alarme « Saturation du contrôle » activée/ désactivée

Mise en marche du panneau de commande

Appuyez sur ①

Toutes les icones s'allument avec une intensité moyenne.
- Sans utilisation pendant 15 secondes, elles repassent en veille.

Allumage de l'éclairage et sélection de la puissance d'éclairage

Eclairage à pleine intensité

Appuyez brievement sur
Eclairage à demi-intensité
Appuyez sur pendant 2 secondes.

Sélection du niveau de puissance

Niveau 1
Appuyez sur
L'icone de la touche allume.

Niveau 2

Appuyez sur 2
L'icone de la touche ② allume.

Niveau 3

Appuyez sur 3
L'icone de la touche 3 allume.

Arrêt de la ventilation

Appuyez sur ①

Commutation sur le mode intensif

Le mode intensif permet de chasser les fortes odeurs et fumées qui sont générées à la cuisson. Le mode intensif peut être activé n'importe quand, sur n'importe quel niveau de puissance, y compris quand la ventilation est coupée. La ventilation intensive est activée pendant 6 minutes. A la fin des 6 minutes, le niveau de puissance sélectionné au départ est réactivé.

Mise en marche

Appuyez sur
- Pendant la durée de fonctionnement, l'icone de la touche signote toutes les secondes.

Arrêt

Appuyez sur 出 sur . ①

Mode ventilation 24h

Le mode ventilation 24h allume l'entrainment sur le niveau de puissance 1 (10 minutes de fonctionnement, puis 50 minutes d'arrêt).

Le mode ventilation 24h ne peut pas etre selectionné pendant le Arrêt différé ou en mode intensif.

Mise en marche

Appuyez pendant 2 secondes sur
L'icone de la touche blignote.
Arret
- Appuyez pendant 2 secondes sur ⑥ appuyez sur ①

Arret différé

L'arrêt différé arrête la ventilation automatiquement au bout de 15 minutes, ce qui contribue à supprimer les odeurs tenaces. L'arrêt différé peut être selectionné sur n'importe quel niveau de puissance. L'arrêt différé ne peut pas être selectionné en mode ventilation 24h ou intensif.

Mise en marche

Appuyez sur
L'icone de la touche allume.
Arrêt
Appuyez sur 出 sur . ①

Alarme de saturation des filtres

L'alarme de nettoyage du filtré àGRAISE s'active au bout de 100 heures de fonctionnement de la hotte. L'alarme de remplacement du filtré à odeurs s'active au bout de 200 heures de fonctionnement de la hotte.

Activation de l'alarme « Saturation du filtré »

Appuyez pendant 2 secondes sur 3
Toutes les icônes clignotent 2x. L'alarme est activée.

Désactivation de l'alarme « Saturation du filtre »

Appuyez sur 3
Toutes les icônes clignotent 1x. L'alarme est désactivée.

Réinitialisation de l'alarme « Saturation du filtré »

Appuyez pendant 2 secondes sur A

Toutes les icônes clignotent 3x. L'alarme est réiniti- lisée.

Messages d'alarme

Alarme 1 « Saturation du filtré àGRAISSE »

En cas d'alarme 1, le filtré àGRAISSDeit être nettoyé. Les icônes des touches et 2ignotent.

Nettoyez le filtré àGRAISE.

Alarme 2 « Saturation du filtré à odeurs »

En cas d'alarme 2, le filtré à odeurs doit être changé et le filtré àGRAISE nettoyé.

Les icones des touches et signotent.

Remplacez le filtrre a odeurs.
Nettoyez le filtré àGRAISE.

neTToYaGe eT enTreTlen

Avant le nettoyage ou la maintenance :

Arrétez l'appareil.
Pour les détails sur le nettoyage et l'entretien, reportez-vous au manuel fourni avec le contrôle.

Risque d'incendie! Risque de blessure!

Les dépôts sur le filtré àGRAISSÉ peuvent s'enflammer.

Sils ne sont pas regulierement nettoyés ou changés, les filtres peuvent s'enflammer en presence de flammes ou de forte chaleur sous la hotte.

Nettoyez ou changez tous les filtres aux intervalles prescrits.

Filtre à odeurs

Des filtrés à odeurs (filtrre à charbon actif) sont disponibles dans les boutiques spécialisées.

Un filtré à odeurs non lavable ne doit pas être lavé ni réutilisé. Pour les détails sur le nettoyage et l'entretien, reportez-vous au manuel.
Changez le filtré à odeurs après 4 mois d'utilisation ou plus tout, en cas d'utilisation intensive.
Jetez le filtré à odeurs usage avec les déchets menagers.

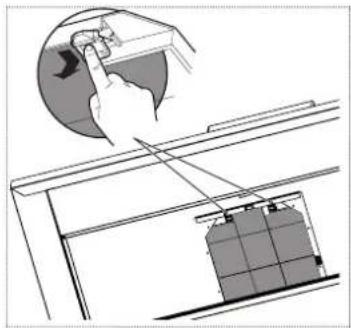

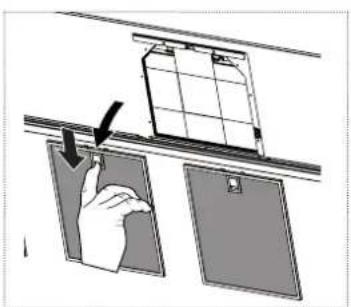

Remplacement du filtré à odeurs

Ouvrez le couvercle.

Retirez le filtré àGRAISSE.

Remplacez le filtrre a odeurs.

Fermez le couvercle.

Filtre àGRAISSE

Le filtrer àGRAISSSE peut être nettoyé au lave-vaisse.

Pour les détails sur le nettoyage et l'entretien, reportez-vous au manuel fourni avec le contrôle.
Nettoyez le filtré à odeurs après 2 mois d'utilisation ou plus tout, en cas d'utilisation intensive.

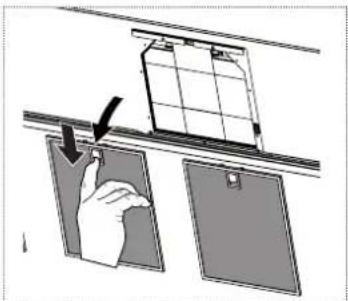

Nettoyage du filtré àGRAISE

Ouvrez le couvercle.

Retirez le filtré àGRAISSE.

Nettoyez le filtré àGRAISE.
- Remettez le filtrer àGRAISE en place.
Fermez le couvercle.

Nettoyage des surfaces de la hotte

Nous recommandons l'utilisation d'un chiffon humide et d'un détergent doux.

N'utilisez de déterments chimiques, sous peine de corroder ou rayer les surfaces de l'appareil.

Eclairage

Assurez-vous que les LED des spots ne sont remplacées que par le SAV.

PIÉceS DÉTacHÉeS eT acceSSolreS

Des filtres àGRAISSÉ et àodeurs sont disponibles dans les boutiques spécialisées.

Composant Type, ref. Remarque
Filtre à odeurs 112.0016.756	non lavable
112.0174.992	Longue durée, lavable
Filtre àGRAISSÉ 133.0195.979	Filtre à cassette X 253 x 300 (FS TS 906 W)
133.0204.883	Filtre à cassette X 330 x 294 (FS TS 606 W)

Si elles sont mal effectuees, les reparations peuvent provoquer des blessures graves, endommager l'appareil et ses accessoires ou affecter son fonctionnement.

Assurez-vous que la maintenance sur les composants électriques et sur l'évacuation de fumée est effectue uniquement par le fabricant ou le SAV.
Assurez-vous que les cables endommagés ne sont replacés que par le fabricant ou le SAV.

mISe aU reBUT

Le symbole sur le produit ou sur l'emballage indique que I'appareil ne doit pas etre jeté avec les déchets menagers.

En éliminant l'appareil correctement, vous contribuez à éviter des conséquences graves pour l'environnement et la santé.

Des informations complémentaires sur le recyclage de l'appareil sont disponibles auprès de l'autorité compétente, du service local de traitement des déchets ou du revendeur de l'appareil.

Eliminez l'appareil via un point de collecte spécialise pour les déchets electroniques et électriques.

SerVice aPrES-VenTe

Reportez-vous a l'adresse de contact pour votre pays, au dos de ce manuel ou sur le site internet: www.franke.com

caracTÉrISTIQUeS TecHnIQUeS

Reportez-vous à la plaque constructeur sur le produit.

D'autres caractéristiques techniques sont disponibles à l'adresse : www.franke.com
