Produkttyp	Ansluten dörrklocka
Märke	EZVIZ
Modell	DB1
Strömförsörjning	8–24 V AC, befintlig ledning
Anslutning	Wi-Fi 2,4 GHz, EZVIZ-app
Huvudfunktioner	HD-video, tvåvägsljud, rörelsedetektering, mörkerseende, push-notifiering, inspelning på SD-kort
Lagring	microSD-kort (ingår ej)
LED-indikator	Blinkande blått (konfiguration), fast blått (drift), fast rött (ström), blinkande rött (undantag)
Förpackningens innehåll	Dörrklocka, 3 frontpaneler, 3 monteringsplattor, skum, borr, strömförsörjningskit, minivattenpass, kabelhärva, säkringskabel, U-kablar, kontaktklämmor, skruvar och pluggar
Mått (uppskattade)	Cirka 14 x 5 x 2,5 cm
Vikt (uppskattad)	Cirka 200 g
Material	ABS-plast, metall
Skyddsklass	Ej specificerad, rekommenderas skyddad mot väder
Installation	Väggmontering, kompatibel med trådbunden eller trådlös ringsignal
Justering av ringsignal	Via EZVIZ-appen
Underhåll och rengöring	Rengör med en mjuk, torr trasa
Säkerhet	Säkerhetsskruvar, datakryptering, säker anslutning
Reservdelar	Frontpaneler, monteringsplattor, strömförsörjningskit
Reparerbarhet	Begränsad garanti, reparation eller utbyte av tillverkaren
Allmän information	Tillverkad av Hangzhou EZVIZ Software Co., Ltd.

Vanliga frågor - DB1 EZVIZ

Hur installerar jag EZVIZ DB1-dörrklockan?

Stäng först av strömmen på brytaren. Om du har en trådbunden ringsignal, installera strömförsörjningssatsen genom att ansluta kabelhärvan till TRANS- och FRONT-terminalerna. Fäst monteringsplattan på väggen, anslut den befintliga ledningen till dörrklockan och fäst den. Slå på strömmen och följ EZVIZ-appen för Wi-Fi-konfiguration.

Hur ansluter jag dörrklockan till Wi-Fi?

Ladda ner EZVIZ-appen, skapa ett konto, tryck sedan på '+' för att skanna QR-koden på enheten eller manualen. När indikatorn blinkar blått, följ instruktionerna. För AP-läge, håll återställningsknappen intryckt i 5 sekunder, anslut sedan till Wi-Fi-nätverket 'EZVIZ_XXXXX' med standardlösenordet.

Vad gör jag om dörrklockan inte startar?

Kontrollera ledningarna: stäng av strömmen, se till att anslutningarna från strömförsörjningssatsen är korrekta (TRANS- och FRONT-terminaler). Slå på strömmen. Om den blå indikatorn inte blinkar, testa matningsspänningen (8–24 V AC). Kontakta supporten om problemet kvarstår.

Hur återställer jag dörrklockan?

Tryck på återställningsknappen under frontpanelen i 5 sekunder. Släpp när du hör en röstguide. Den blå indikatorn blinkar då och anger Wi-Fi-konfigurationsläge.

Kan jag använda ett SD-kort i dörrklockan?

Ja, sätt i ett microSD-kort (ingår ej) i uttaget. I EZVIZ-appen, gå till Inställningar > Lagringsstatus och initiera det vid behov. När det är initierat kommer det att spela in videor och bilder.

Fungerar dörrklockan med en trådlös ringsignal?

Ja, om du har en trådlös ringsignal, se manualen för installation av strömförsörjningssats och dörrklocka. Annars, följ alternativ B i manualen (utan ringsignal) med säkringskabeln.

Hur byter jag frontpanelen?

Ta bort den befintliga frontpanelen genom att skjuta den nedifrån och upp. Välj bland de tre medföljande panelerna som passar din inredning. Sätt tillbaka den genom att klicka på plats, fäst sedan de två säkerhetsskruvarna i botten.

Vilken matningsspänning krävs?

Dörrklockan kräver 8–24 V AC. Den ansluts till befintlig ledning via den medföljande strömförsörjningssatsen.

Är dörrklockan vattentät?

Manualen specificerar ingen skyddsklass. Det rekommenderas att installera dörrklockan under ett tak eller skyddad från direkt väder för att säkerställa korrekt funktion.

Vad gör jag om jag har glömt dörrklockans Wi-Fi-lösenord?

Återställ dörrklockan (återställningsknapp i 5 sekunder) för att gå in i konfigurationsläge. I AP-läge är standardlösenordet 'EZVIZ_' följt av verifieringskoden (6 tecken) som finns på enhetens etikett eller manualen. Du kan sedan konfigurera Wi-Fi via appen.

BRUKSANVISNING DB1 EZVIZ

Sätt den ena änden av ledningen i strömadaptern.

Installera strömdosa

Installera dörrklocka

Ställ in dörrklocka

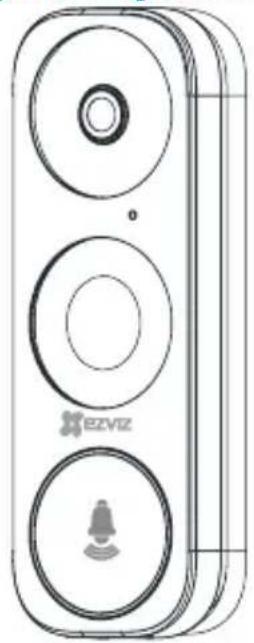

Förpackningens innehåll

Mini-vattenpass (x1)

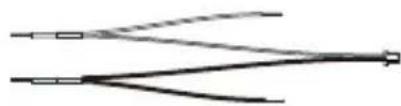

Kabelhållare (x1)

Säkringstråd (x1)

U-formade kablar (x2)

Kabelkontakter (x4)

Monteringsskruvar (x3)

Ankare (x3)

Säkerhetsskruvar (x2)

Fixeringsskruvar (x2)

Dörrklockeskruvar (x2)

Verktyg som du kan behöva

Blyertspenna

• Installera strömdosan och dörrklockan om du har en mekanisk ringklocka installerad i ditt hem.
• Om du har en elektronisk ringklocka installerad i ditt hem, läs dess användarmanual för information om hur du installerar strömdosan och dörrklockan.
• Om du inte har någon ringklocka installerad hoppar du över installationen av strömdosan, installerar dörrklockan och följer Alternativ B på sida 5.

Installera strömdosa

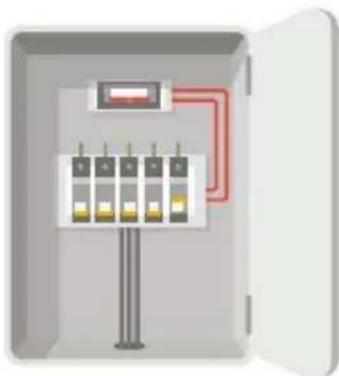

1 Stäng av elektriciteten vid brytaren som styr dörrklockans strömkrets.

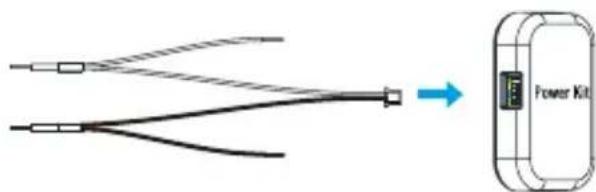

2 Infoga ena änden av kabelhärvan i strömdosan.

3 Ta bort höljet från din mekaniska ringklocka.

4 Ta bort det befintliga kablaget i terminalerna märkta TRANS och FRONT.

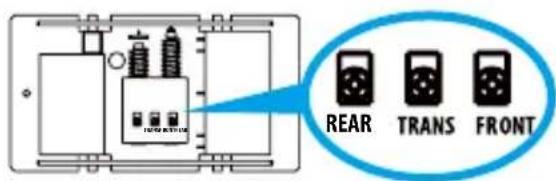

5 Anslut kabelhärvan till terminalerna som är märkta TRANS och FRONT.

REAR

TRANS

FRONT

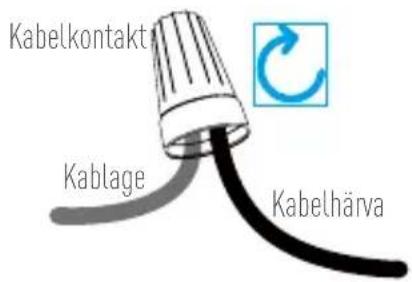

6 Infoga det befintliga kablaget och andra änden av kabelhärvan i kabelkontakten och vrid åt den ordentligt. Upprepa detta steg med det andra kablaget.

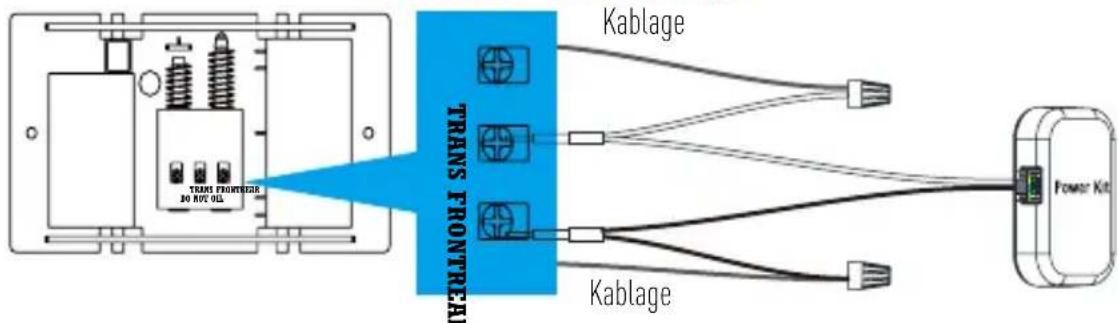

Översikt över ledningar

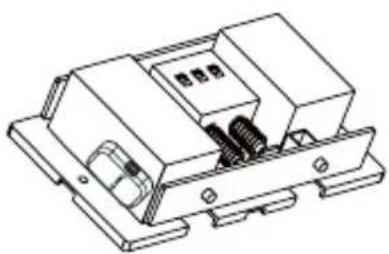

7 Montera strömdosan på sidan av ringklockan.

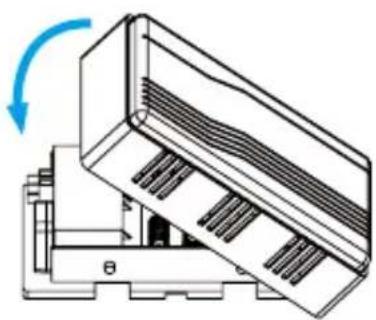

8 Sätt tillbaka ringklockans hölje.

Installera dörrklocka

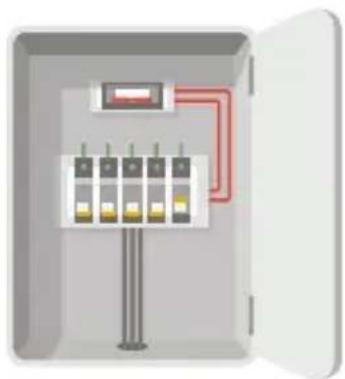

Stäng av elektriciteten vid brytaren som styr dörrklockans strömkrets.

2 Valfritt: Om väggen är ojämn applicerar du skumplast på monteringsplattan.

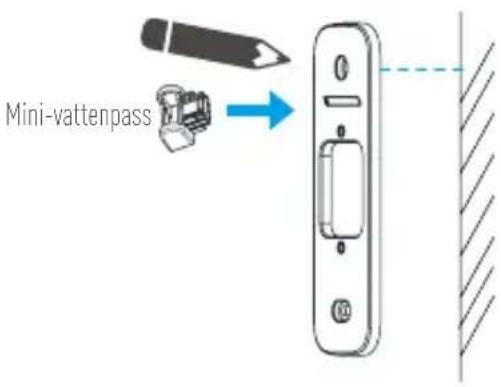

3 Infoga mini-vattenpasset i monteringsplattan och markera borrpunkterna när bubblan stannar i mitten av vattenpasset.

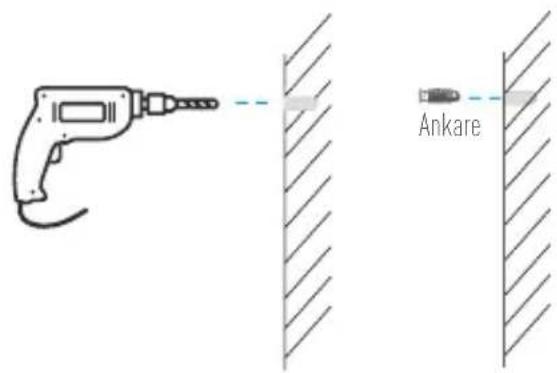

4 Borra hål i enlighet med borpunkterna och sätt i ankare.

Ta bort mini-vattenpasset när du har markerat borrpunkterna.

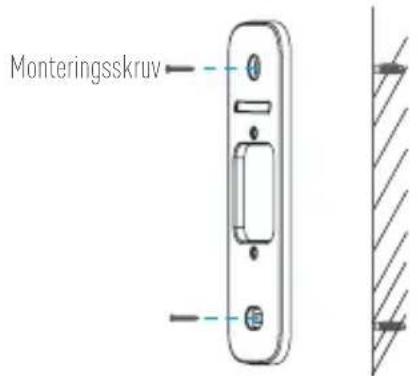

5 Fixera monteringsplattan på väggen.

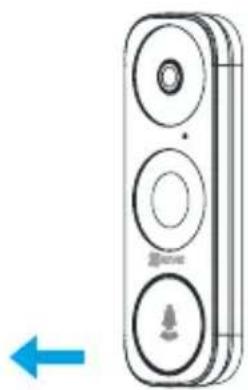

6 Ta bort frontplattan från din dörrklocka nerifrån och upp.

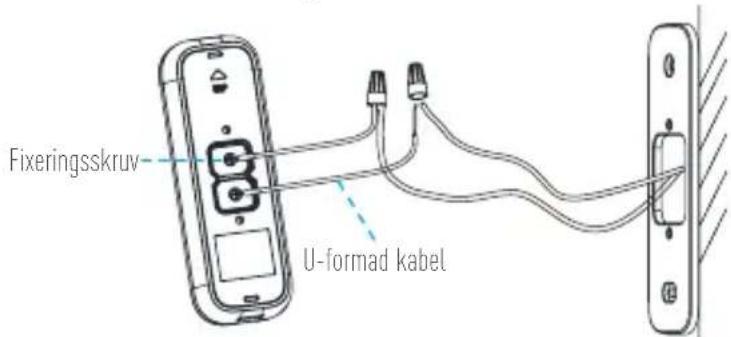

7 Om du har en ringklocka installerad följer du Alternativ A, annars följer du Alternativ B. Alternativ A Anslut dörrklockan till dina befintliga dörrklockekablar.

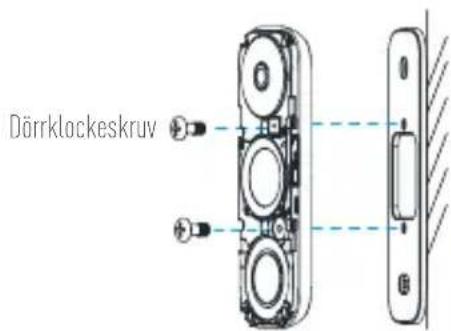

8 Fixera dörrklockan på monteringsplattan genom att sätta i dörrklockans skruvar.

9 Slå på elektriciteten vid brytaren igen.

Dörrklockan är igång när dess indikator blinkar snabbt i blått. Om det inte händer ser du till att elektriciteten är avstängd och kontrollerar ledningarna. Om indikatorn blinkar fortsätter du till att ställa in dörrklockan.

Ställ in dörrklocka

10 Lägg till i EZVIZ-appen.

• Anslut din mobiltelefon till Wi-Fi. - Ladda ned och installera EZVIZ-appen genom att söka efter "EZVIZ" i App Store eller Google Play™.
• Registrera ett EZVIZ-användarkonto när du har öppnat appen och logga sedan in. - Tryck på "+" i det övre, högra hörnet av startskärmen för att gå till sidan för att skanna QR-kod.

• Skanna QR-koden på enheten eller den här manualens omslag när indikatorn blinkar blått.
• Följ instruktionerna i appen för att fullborda Wi-Fi-konfigurationen.

Om du vill ändra Wi-Fi för din dörrklocka håller du inne återställningsknappen i 5 sekunder och upprepar det här avsnittet.

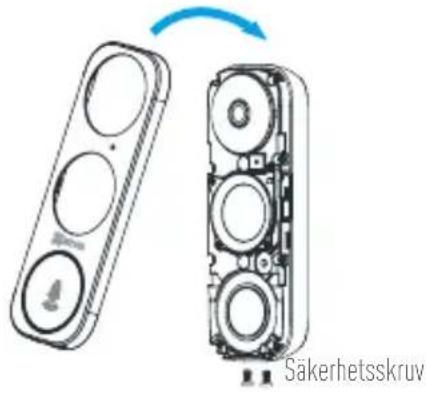

11 Sätt tillbaka frontplattan och sätt i två säkerhetsskruvar i undersidan av dörrklockan för att säkra frontplattan.

Bilaga

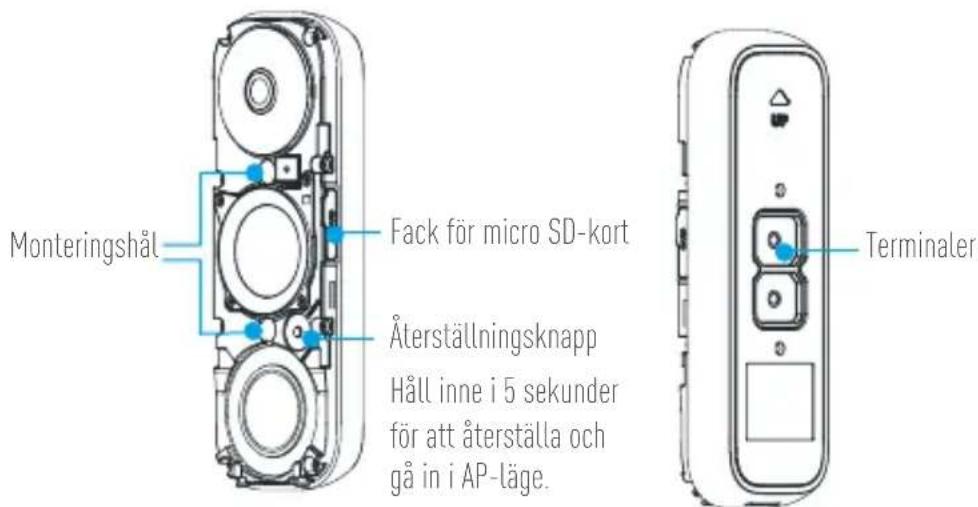

Grundläggande

LED-indikering

Blått ljus blinkar: Dörrklockan är redo för Wi-Fi-konfiguration.

Lyser: Dörrklockan fungerar.

Rött ljus blinkar snabbt: Enhetsfel.

Lyser: Dörrklockan håller på att starta.

Använd AP-läge för Wi-Fi-konfiguration

- För att konfigurera AP-hotspot håller du inne återställningsknappen i 5 sekunder, tills du hör ett röstmeddelande.

- Vänta några sekunder, tills du ser att LED-indikatorn blinkar blått. - Följ röstmeddelandet för att ansluta Wi-Fi.

Wi-Fi-namn: EZVIZ_XXXXX (9-siffrigt serienr.) Standardlösenord: EZVIZ_XXXXX (Verifieringskod) Exempel på standardlösenord: EZVIZ_ABCDEF

Serienr. och verifieringskod finns på omslaget till den här manualen.

- Gå tillbaka till EZVIZ-appen när anslutningen har lyckats. Tryck på Next (Nästa).

- Leta upp det Wi-Fi du vill ansluta enheten till och ange lösenordet.

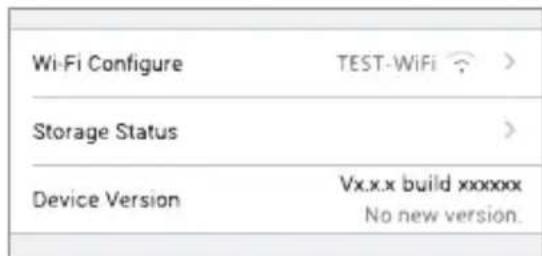

1. I appen EZVIZ trycker du på Storage Status (Lagringsstatus) i gränssnittet Device Settings (Enhetsinställningar) för att kontrollera SD-kortets status.

1. Om kortets status visas som Uninitialized (Ej initialiserad) trycker du för att initialisera det.

Statusen kommer att ändras till Normal så att videor och/eller bilder kan lagras.

Garanti

Tack för att du köper produkter från EZVIZ. Den här begränsade garantin ger specifika juridiska rättigheter till den person som ursprungligen köpte EZVIZ-produkten. Du kan även ha andra juridiska rättigheter, beroende på delstat, region eller jurisdiktion. De friskrivningar, undantag och begränsningar av ansvar i denna begränsade garanti gäller inte i den mån de är förbjudna enligt tillämplig lagstiftning. Ingen distributör, återförsäljare, agent eller anställd har rätt att göra någon form av korrigering, utökning eller tillägg i denna begränsade garanti.

Din EZVIZ-produkt har en garantiperiod på två (2) år från tillverkningsdatum för material- och tillverkningsfel, eller sådan längre period som kan krävas av lagstiftning i det land eller stat där denna produkt säljs, vid normal användning i enlighet med bruksanvisningen.

Om du vill göra garantianspråk skickar du e-post till oss på följande adress: [e-mail].

För alla defekta EZVIZ-produkter med giltig garanti kommer Hangzhou EZVIZ Software Co., Ltd. ("Företaget") efter eget gottfinnande antingen att (i) reparera eller byta ut produkten utan kostnad; (ii) byta ut produkten mot en produkt med motsvarande funktion; (iii) eller återbetala det belopp som ursprungligen betalats för produkten, under förutsättning att du tillhandahåller inköpskvittot i original eller en kopia tillsammans med en kortfattad förklaring av felet och returnerar produkten i originalförpackningen. Reparationen eller bytet kan, efter Företagets eget gottfinnande, göras med nya eller renoverade produkter eller komponenter. Garantin omfattar inte fraktkostnader, försäkring och andra oförutsedda utgifter som uppstått till följd av returen av produkten.

Förutom på platser där detta är förbjudet enligt tillämplig lagstiftning, är detta din enda ersättning för brott mot denna begränsade garanti. Alla produkter som har antingen reparerats eller bytts ut inom ramen för denna begränsade garanti omfattas av villkoren i den begränsade garantin under den längsta av antingen en period på nittio (90) dagar från leveransdatum eller den ursprungliga garantitiden.

Garantin gäller inte i följande fall, då den är ogiltig:

• Om garantianspråket görs efter att garantitiden har gått ut eller om inköpsbevis inte kan presenteras.
• Vid felfunktion, defekter eller fel som orsakats av eller uppstått till följd av stötar, felaktig hantering, manipulering, användning som strider mot tillhörande bruksanvisning, felaktig spänningsmatning, olyckor, förlust, stöld, eldsvåda, översvämning eller annan force majeure, leveransskador eller skador som uppstått till följd av reparationer som har utförts av obehörig personal.
• För förbrukningsdelar, till exempel batterier, där defekten är resultatet av normalt åldrande av produkten.
• För skönhetsfel inklusive, men inte begränsat till, repor, bucklor och trasig plast på portar. För programvara, även om den förpackats eller sålts med maskinvara från EZVIZ. För alla andra skador utöver defekter i material eller utförande. För normalt slitage, normala skönhetsfel och mekaniskt slitage.

Tveka inte att kontakta din säljare eller skicka ett e-postmeddelande till support.eufydezvizlife.com om du har några frågor.

COPYRIGHT ©2018 Hangzhou EZVIZ Software Co., Ltd. MED ENSAMRÄTT.
