Tuotetyyppi	Älykäs ovikello
Merkki	EZVIZ
Malli	DB1
Virransyöttö	8-24 V AC, olemassa oleva johdotus
Yhteydet	Wi-Fi 2,4 GHz, EZVIZ-sovellus
Päätoiminnot	HD-video, kaksisuuntainen ääni, liiketunnistus, yönäkö, push-ilmoitukset, tallennus SD-kortille
Tallennus	microSD-kortti (ei sisälly)
LED-merkkivalo	Sininen vilkkuva (asetus), sininen kiinteä (toiminta), punainen kiinteä (virta), punainen vilkkuva (poikkeus)
Pakkauksen sisältö	Ovikello, 3 etupaneelia, 3 asennuslevyä, vaahtomuovi, poranterä, virtalähdesarja, minivaaka, kaapelinippu, sulakejohto, U-muotoiset johdot, liittimet, ruuvit ja tulpat
Mitat (arvioidut)	Noin 14 x 5 x 2,5 cm
Paino (arvioitu)	Noin 200 g
Materiaali	ABS-muovi, metalli
Suojausluokka	Ei määritelty, suositellaan sateensuojaan
Asennus	Seinäasennus, yhteensopiva langallisen tai langattoman soittokellon kanssa
Ovikellon asetukset	EZVIZ-sovelluksen kautta
Huolto ja puhdistus	Puhdista pehmeällä, kuivalla liinalla
Turvallisuus	Turvaruuvit, tietojen salaus, suojattu yhteys
Varaosat	Etupaneelit, asennuslevyt, virtalähdesarja
Korjattavuus	Rajoitettu takuu, korjaus tai vaihto valmistajan toimesta
Yleistä tietoa	Valmistaja: Hangzhou EZVIZ Software Co., Ltd.

Usein kysytyt kysymykset - DB1 EZVIZ

Miten EZVIZ DB1 -ovikello asennetaan?

Katkaise ensin virta pääkytkimestä. Jos sinulla on langallinen soittokello, asenna virtalähdesarja yhdistämällä kaapelinippu TRANS- ja FRONT-liittimiin. Kiinnitä asennuslevy seinään, yhdistä olemassa oleva johdotus ovikelloon ja kiinnitä se. Kytke virta takaisin ja seuraa EZVIZ-sovellusta Wi-Fi-asetuksia varten.

Miten ovikello yhdistetään Wi-Fi-verkkoon?

Lataa EZVIZ-sovellus, luo tili ja paina '+' skannataksesi QR-koodi laitteesta tai ohjeesta. Kun merkkivalo vilkkuu sinisenä, seuraa ohjeita. AP-tilassa pidä Reset-painiketta 5 sekuntia, yhdistä sitten Wi-Fi-verkkoon 'EZVIZ_XXXXX' oletussalasanalla.

Mitä tehdä, jos ovikello ei käynnisty?

Tarkista johdotus: katkaise virta, varmista virtalähdesarjan liitäntöjen oikeellisuus (TRANS- ja FRONT-liittimet). Kytke virta takaisin. Jos sininen merkkivalo ei vilku, testaa syöttöjännite (8-24 V AC). Ota yhteys tukeen, jos ongelma jatkuu.

Miten ovikello nollataan?

Paina Reset-painiketta, joka sijaitsee etupaneelin alla, 5 sekunnin ajan. Vapauta kun kuulet ääniopastuksen. Sininen merkkivalo alkaa vilkkua, mikä osoittaa Wi-Fi-asetustilaa.

Voinko käyttää SD-korttia ovikellossa?

Kyllä, aseta microSD-kortti (ei sisälly) sille varattuun paikkaan. EZVIZ-sovelluksessa mene Asetukset > Tallennustila ja alusta se tarvittaessa. Alustuksen jälkeen se tallentaa videoita ja kuvia.

Toimiiko ovikello langattoman soittokellon kanssa?

Kyllä, jos sinulla on langaton soittokello, katso sen käyttöohjeesta virtalähdesarjan ja ovikellon asennus. Muussa tapauksessa seuraa manuaalin B-vaihtoehtoa (ilman soittokelloa) käyttämällä sulakejohtoa.

Miten etupaneeli vaihdetaan?

Irrota nykyinen paneeli liu'uttamalla sitä alhaalta ylös. Valitse kolmesta mukana tulleesta paneelista mieleisesi. Kiinnitä se napsauttamalla paikalleen, ja kiinnitä sitten kaksi turvaruuvia alareunaan.

Mikä on vaadittu syöttöjännite?

Ovikello tarvitsee 8-24 V AC -virtalähteen. Se yhdistetään olemassa olevaan ovikellon johdotukseen mukana tulevan virtalähdesarjan avulla.

Onko ovikello vedenpitävä?

Käyttöohjeessa ei määritellä suojausluokkaa. On suositeltavaa asentaa ovikello katoksen alle tai sateelta suojattuun paikkaan varmistaaksesi sen moitteettoman toiminnan.

Mitä tehdä, jos unohdin ovikellon Wi-Fi-salasanan?

Nollaa ovikello (Reset-painike 5 sekuntia) siirtyäksesi asetustilaan. AP-tilassa oletussalasana on 'EZVIZ_', jota seuraa laitetarrassa tai ohjeessa oleva 6-merkin varmistuskoodi. Voit sitten määrittää Wi-Fi-verkko uudelleen sovelluksen kautta.

KÄYTTÖOHJE DB1 EZVIZ

Valitse kolmesta etulevystä kotiisi parhaiten sopiva.

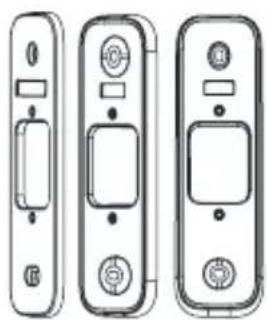

Kiinnityslevy [x3]

Valitse paras valvontakulma.

Ruuvitaltta (x1)

Vaahtolevy (x1)

Vakauta kiinnityslevy, jos asennat sen karkealle alustalle.

Poranterä (x1)

Tehoyksikkö (x1)

Minivesivaaka [x1]

Johtosarja [x1]

Sulakelanka [x1]

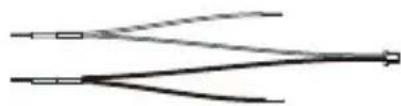

U-muotoiset johdot (x2)

Johdinliittimet [x4]

Asennusruuvit (x3)

Ankkurit [x3]

Lukkoruuvit [x2]

Kiinnitysruuvit (x2)

Ovikellon ruuvit (x2)

Mahdollisesti tarvitsemasi työkalut

Kynä

• Jos sinulla on mekaaninen ovikello asennettuna kotiisi, asenna tehoyksikkö ja ovikello.
• Jos sinulla on sähkötoiminen ovikello asennettuna kotiisi, katso sen omasta käyttöoppaasta tehoyksikön

asennusohjeet ja asenna ovikello.

• Jos mitään ovikelloa ei ole asennettuna, ohita tehoyksikön asennus. Asenna ovikello ja noudata vaihtoehdon B ohjeita sivulla 5.

Tehoyksikön asennus

1 Katkaise sähkövirta katkaisijasta, joka ohjaa ovikellon piiriä.

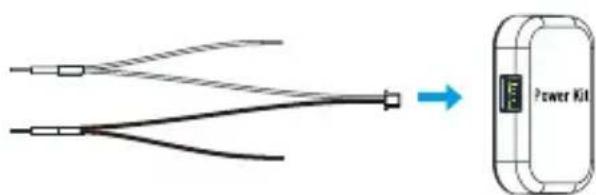

2 Työnnä johdinsarjan toinen pää tehoyksikköön.

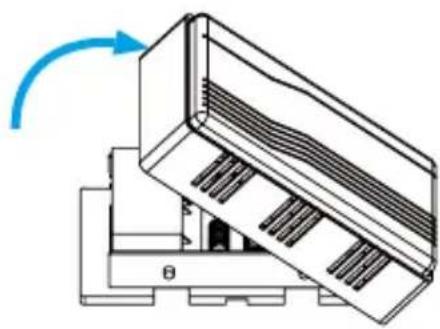

3 Poista mekaanisen ovikellon kansi.

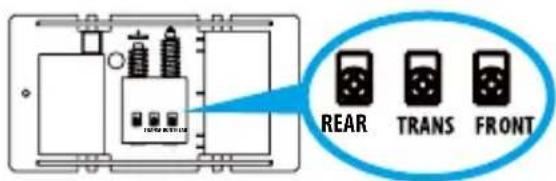

4 Poista olemassa olevat ovikellon johtimet liitännöistä TRANS ja FRONT.

5 Yhdistä johtosarja ovikellon liitäntöihin TRANS ja FRONT.

TAKAA

VÄLISSÄ

ETU

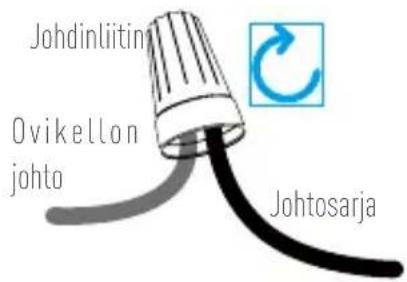

Työnnä nykyinen ovikellon johto ja johtosarjan toinen pää johdinliittimeen ja kierrä se kireälle. Toista sama toiselle ovikellon johdolle.

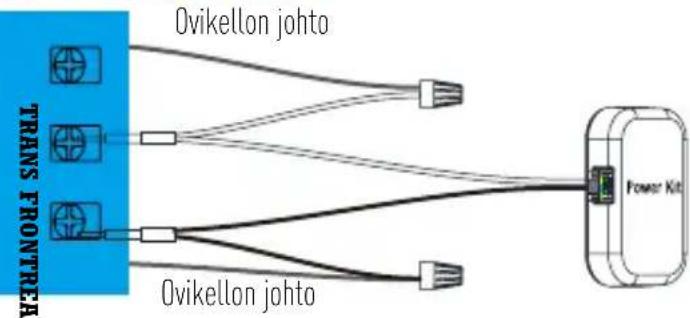

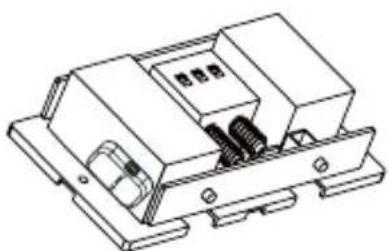

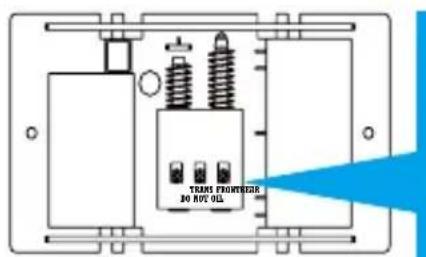

Johdotuksen yleiskuva

7 Asenna tehoyksikkö ovikellon sivuun.

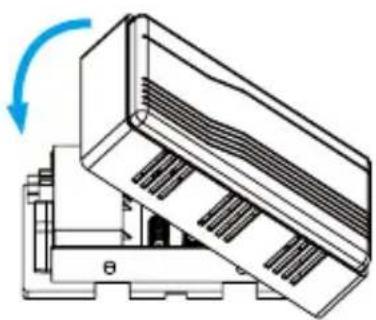

8 Aseta ovikellon kansi takaisin.

Ovikellon asennus

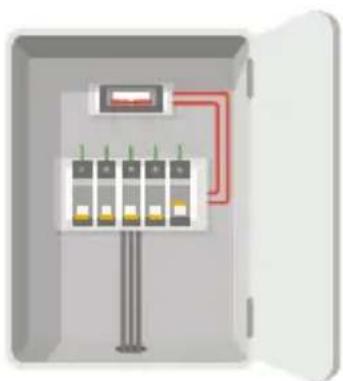

Katkaise sähkövirta katkaisijasta, joka ohjaa ovikellon piiriä.

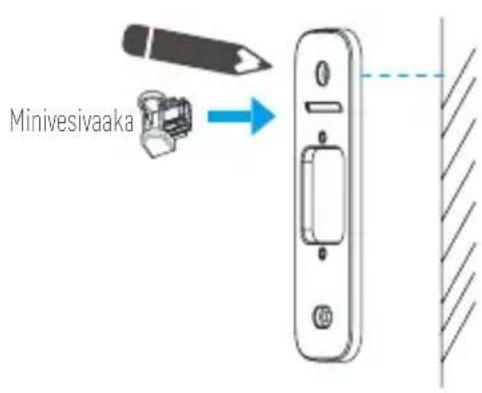

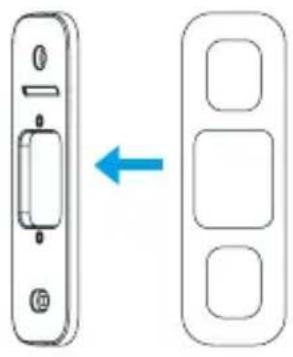

3 Työnnä minivesivaaka kiinnityslevyyn ja merkitse porauskohdat, kun kupu pysyy keskellä.

Poista minivesivaaka, kun porauskohdat on merkitty.

2 [Valinnainen] Jos seinä on epätasainen, liitä vaahtolevy kiinnityslevyyn.

4 Poraa reiät merkittyjen porauskohtien mukaan ja työnnä niihin ankkurit.

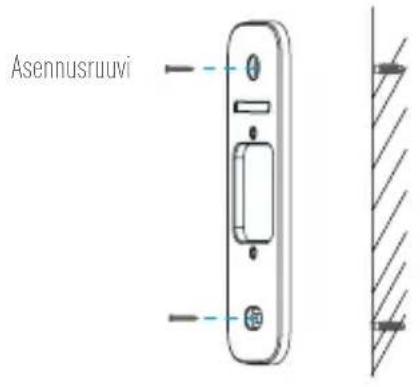

5 Kiinnitä kiinnityslevy seinään.

6 Poista ovikellosi etulevy alhaalta ylöspäin.

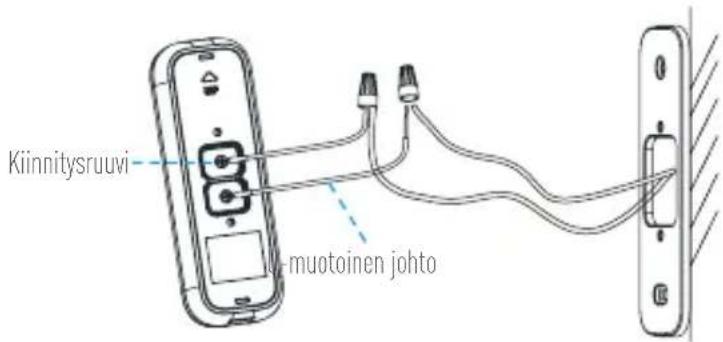

7 Jos sinulla on ovikello asennettuna, noudata vaihtoehtoa A; jos ei, noudata vaihtoehtoa B. Vaihtoehto A: Yhdistä ovikello nykyisen ovikellon johtoihin.

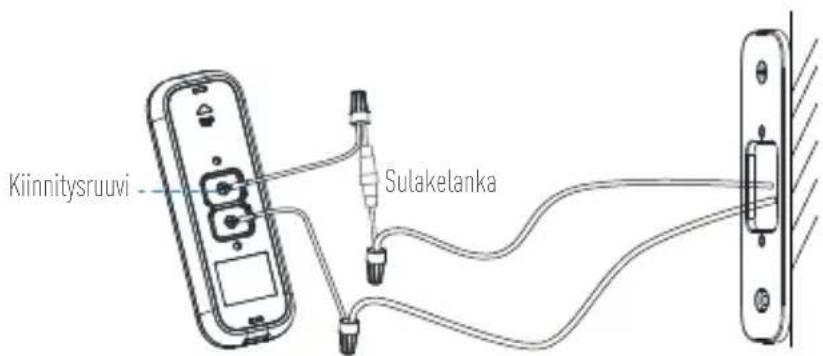

Vaihtoehto B: Yhdistä sulakelanka nykyisen ovikellon johtoon.

Virtalähde: 8-24 V AC

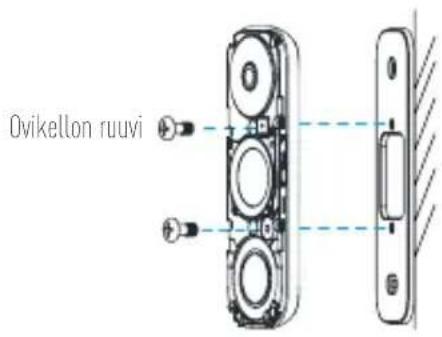

8 Kiinnitä ovikello kiinnityslevyyn asettamalla ovikellon ruuvit paikalleen.

9 Palauta virta katkaisijasta.

Ovikellossa on jännite, joten merkkivalo vilkkuu nopeasti sinisenä. Jos ei vilku, katkaise virta ja tarkasta johtojen asennus. Jos vilkkuu, jatka ovikellon asetuksiin.

Ovikellon asetukset

10 Lisää EZVIZ-sovellukseen.

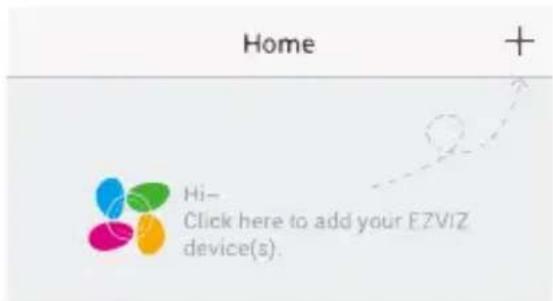

Yhdistä matkapuhelimesi Wi-Fi-verkkoon. - Lataa ja asenna EZVIZ-sovellus hakusanalla "EZVIZ" App Storesta tai Google Play™ -kaupasta. - Rekisteröi EZVIZ-käyttäjätili noudattamalla ohjattua käynnistystä ja kirjaudu sisään. - Siirry QR-koodin skannaussivulle napauttamalla aloitusnäytön oikeassa yläkulmassa olevaa + -symbolia.

• Skannaa QR-koodi laitteesta tai tämän oppaan kannesta, kun merkkivalo vilkkuu sinisenä.
• Noudata sovelluksen ohjattua asennusta Wi-Fi-yhteyden määrittämisessä.

Jos haluat vaihtaa ovikellosi Wi-Fi-yhteyden, paina Reset (nollaus) -painiketta ja pidä sitä painettuna 5 sekuntia. Toista sitten tämä osa.

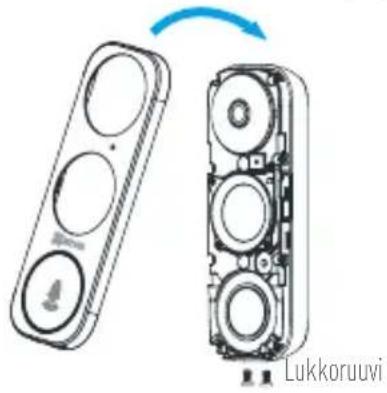

11 Aseta etulevy paikalleen ja työnnä kaksi lukkoruuvia ovikellon pohjaan kiinnittääksesi etulevyn.

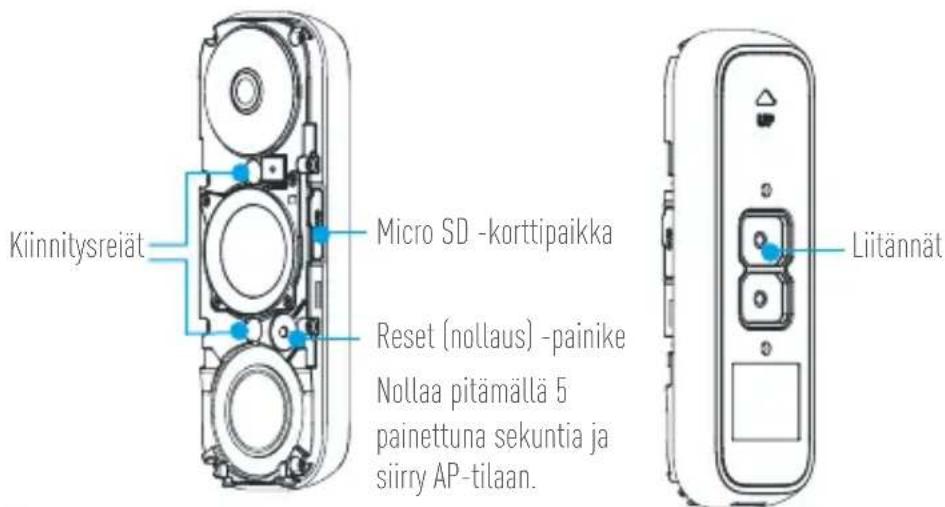

Liite: Perustiedot

LED-merkkivalo

Sininen valo vilkkuu: ovikello on valmis Wi-Fi-määritykseen.

Palaa kiinteästi: ovikello toimii.

Punainen valo vilkkuu nopeasti: laitevika.

Palaa kiinteästi: ovikelloa käynnistetään.

Käytä AP-tilaa Wi-Fi-määritykseen.

• Määritä AP-tukiasema painamalla Nollaus-painiketta 5 sekunnin ajan, jonka jälkeen kuulet äänikehotteen.
• Odota muutama sekunti, kunnes LED-merkkivalo vilkkuu sinisenä. Noudata äänikehotetta Wi-Fi-yhdistämisessä.

Wi-Fi-nimi: EZVIZ_XXXXX (9-merkkinen sarjanumero). Oletussalasana: EZVIZ_XXXXX (vahvistuskoodi). Esim. oletussalasana: EZVIZ_ABCDEF.

Sarjanumero ja vahvistuskoodi löytyvät tämän oppaan kannesta.

Mene takaisin EZVIZ-sovellukseen, kun yhteys on muodostettu. Napauta Next (seuraava). Etsi Wi-Fi-yhteys, johon haluat laitteen yhdistyvän, ja anna salasana.

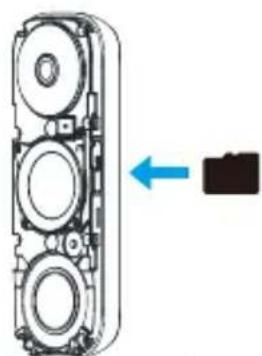

SD-kortin hallinta

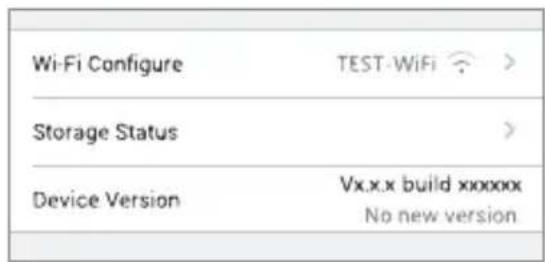

1. Valitse EZVIZ-sovelluksessa Storage Status (tallennustilan tila) Device Settings (laiteasetukset) -näytössä tarkistaaksesi SD-kortin tilan.

1. Jos kortin tilana näkyy Uninitialized (alustamaton), alusta se napauttamalla. Tilaksi tulee tämän jälkeen Normal (normaali), ja sille voit tallentaa videoita ja kuvia.

RAJOITETTU TAKUU

Kiitos, että ostit EZVIZ-tuotteita. Tämä rajoitettu takuu antaa sinulle, EZVIZ-tuotteen alkuperäiselle ostajalle, erityisiä laillisia oikeuksia. Sinulla voi olla myös muita laillisia oikeuksia, jotka vaihtelevat osavaltion, provinssin tai hallintoalueen mukaan. Tämän rajoitetun takuun alaisia vastuuvapauslausekkeita ja vastuunrajoituksia ei sovelleta siltä osin kuin sovellettava laki sen estää. Maahantuojilla, jälleenmyyjillä, edustajilla tai työntekijöillä ei ole oikeutta tehdä mitään muutoksia, laajennuksia tai lisäyksiä tähän rajoitettuun takuuseen.

EZVIZ-tuotteellasi on kahden (2) vuoden takuu ostopäivästä alkaen materiaali- tai valmistusvirheiden varalta edellyttäen, että laitetta on käytetty normaalisti ja käyttöoppaan mukaisesti. Takuukausi voi olla pidempi, jos tuotteen myyntimaan lainsäädäntö niin vaatii.

Voit pyytää takuuhuoltoa lähettämällä sähköpostia osoitteeseen support.eufdezvizlife.com

Takuunalaisten viallisten EZVIZ-tuotteiden yhteydessä Hangzhou EZVIZ Software Co., Ltd. ("yritys") valintansa mukaan (i) korjaa tai vaihtaa tuotteen maksuttomasti, (ii) vaihtaa tuotteen toimivaan vastaavaan tuotteeseen (iii) tai palauttaa alkuperäisen ostohinnan sillä edellytyksellä, että käyttäjä toimittaa alkuperäisen ostokuitin tai kopion siitä ja lyhyen selityksen viasta sekä palauttaa tuotteen alkuperäisessä pakkauksessaan. Yrityksen omaa harkintavaltaa käyttäen tuotteen korjaus tai vaihto voidaan tehdä uusilla tai kunnostetuilla tuotteilla tai komponenteilla. Tämä takuu ei kata postikuluja, vakuutusta ja mitään muita tuotteen palautuksesta johtuvia satunnaisia kuluja.

Lukuun ottamatta tilanteita, joissa sovellettava laki estää sen, tämä on ostajan ainoa hyvitys tämän rajoitetun takuun puitteissa. Tämän rajoitetun takuun alaisena korjattu tai vaihdettu tuote on tämän rajoitetun takuun kattama vähintään yhdeksänkymmenen (90) päivän ajan toimituspäivästä alkaen tai alkuperäisen takuujakson loppuajan.

Tämä takuu ei kata seuraavia kohtia:

• Jos takuuvaatimus tehdään takuujakson ulkopuolella tai jos ostodokumenttia ei toimiteta.
• Iskusta, väärinkäytöstä, muuttamisesta, sovellettavan käyttöohjeen vastaisesta käytöstä, virheellisestä voimansiirtolinjan jännitteestä, onnettomuudesta, hviämisestä, varkaudesta, tulipalosta, tulvasta tai muista luonnonmullistuksista johtuva häiriö, vika tai toimintahäiriö, kuljetusvahinko tai valtuuttamattoman huoltohenkilöstön tekemistä korjauksista johtuva vaurio. Kuluvat osat, kuten paristot, joissa toimintahäiriö johtuu tuotteen normaalista vanhenemisesta.
• Kosmeettinen vaurio, mukaan lukien, muttei niihin rajoittuen, naarmut, lommot ja porttien rikkoutuneet muoviosat. Ohjelmistot, vaikka ne olisivat pakattuja tai myytyjä EZVIZ-laitteiston kanssa. Kaikki muut vauriot, jotka eivät johdu materiaaleista tai työnlaadusta. Tavanomainen puhdistus, normaali kosmeettinen ja mekaaninen kuluminen.

Jos sinulla on kysyttävää, ota yhteyttä tuotteen myyjään tai lähetä meille sähköpostia osoitteeseen support.euldezvizife.com.

COPYRIGHT ©2018 Hangzhou EZVIZ Software Co.,Ltd. KAIKKI OIKEUDET PIDATETÄAN.
