GEBRUIKSAANWIJZING DB1 EZVIZ

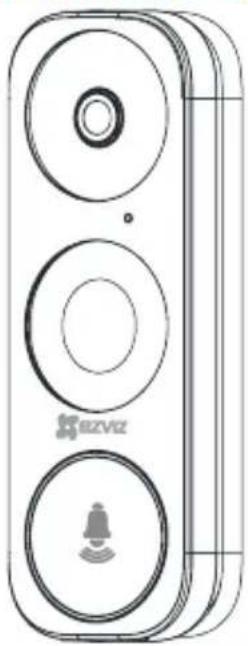

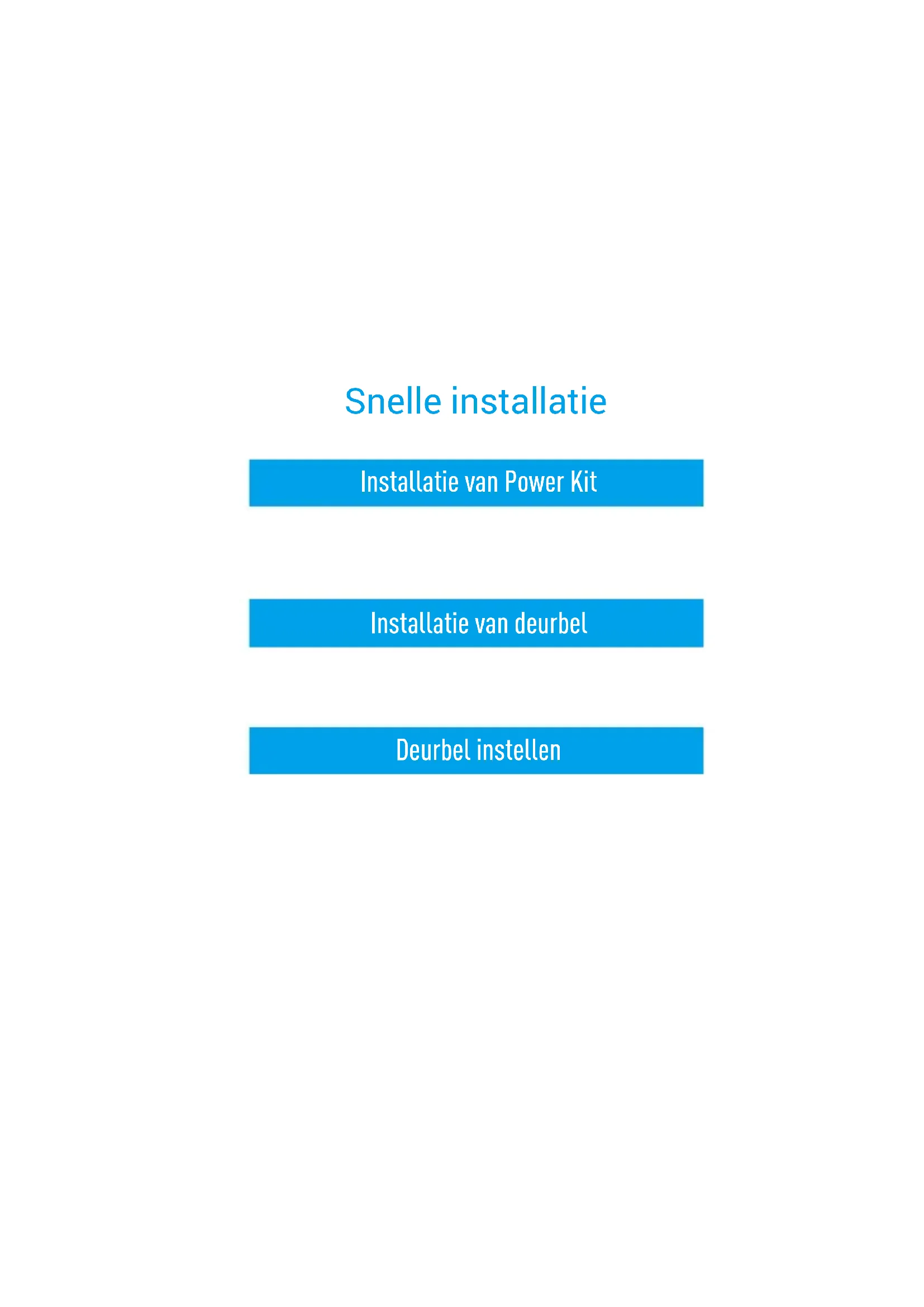

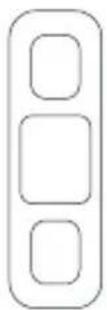

Installatie van Power Kit Installatie van deurbel Deurbel instellen47 Wat zit er in de verpakking Deurbel (x1) Voorpaneel (x3) Kies één van de drie typen voorpanelen die het beste bij uw huis past. Montageplaat (x3) Kies degene voor de beste bewakingshoek. Schroevendraaier (x1) Plaatschuim (x1) Stabiliseer de montageplaat tijdens het installeren op een ruw oppervlak. Boor (x1) Power Kit (x1) Kabelboom (x1) Smeltdraad (x1) Snoerverbindingsstuk (x4) Montageschroef (x3) Anker (x3) Mini-waterpas (x1) U-vormige snoer (x2) Beveiligingsschroef (x2) Bevestigingsschroef (x2) Deurbelschroef (x2) Mogelijk benodigd gereedschap Boor Potlood48

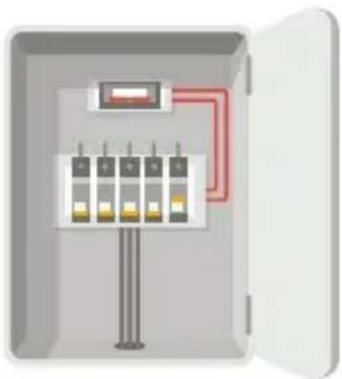

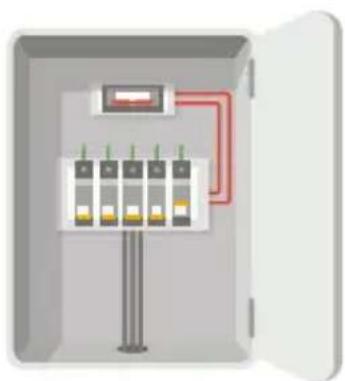

Zet de stroom uit bij de stroomonderbreker die het circuit van de deurbel bestuurt.

Steek het ene uiteinde van de kabelboom in de Power Kit.

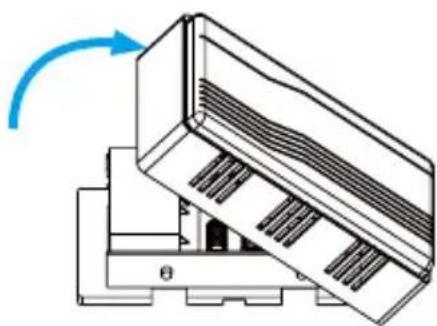

Verwijder de kap van uw mechanische bel.

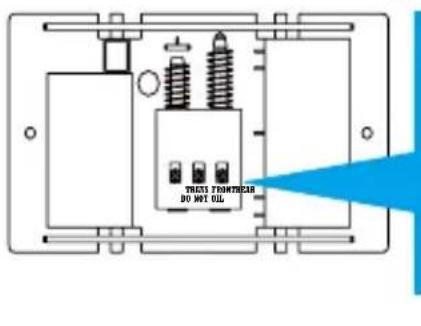

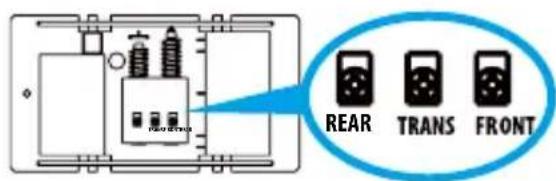

Verwijder de bestaande belsnoeren uit de aansluitingen met de namen TRANS en FRONT. TRANSF RONTREAR REAR Installatie van Power Kit

• Als u een mechanische bel in uw huis hebt geïnstalleerd, installeer dan de Power Kit en de deurbel.

• Als u een elektronische bel in uw huis hebt geïnstalleerd, raadpleeg dan de handleiding ervan om de Power Kit en de deurbel te installeren.

• Als er geen bel is geïnstalleerd, sla dan de installatie van Power Kit over, installeer de deurbel en volg Optie B op pagina 5.49

Verbind de kabelboom met de aansluitingen van de bel met de namen TRANS en FRONT.

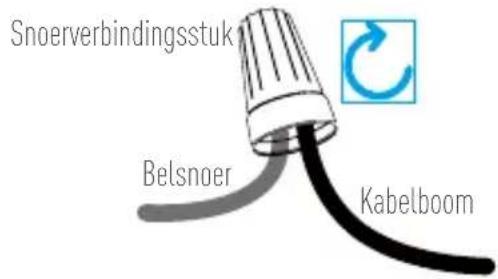

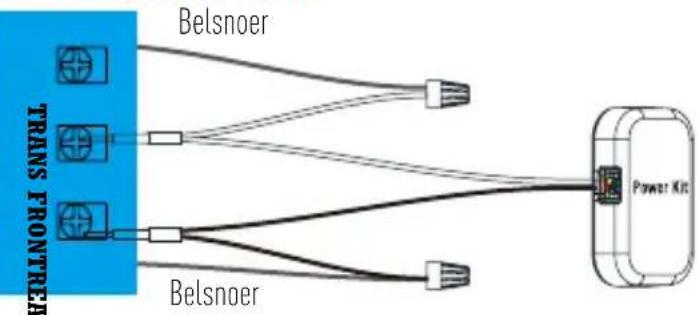

Steek de bestaande belsnoer en het andere uiteinde van de kabelboom in het snoerverbindingsstuk en draai deze stevig vast. Herhaal deze stap met de andere belsnoer. Snoerverbindingsstuk Kabelboom Belsnoer Bedradingsoverzicht

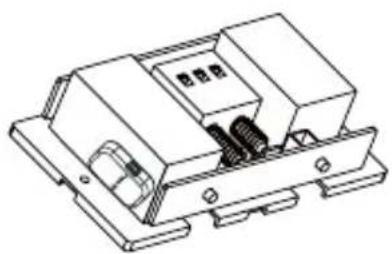

Monteer de Power Kit aan de zijkant van de bel.

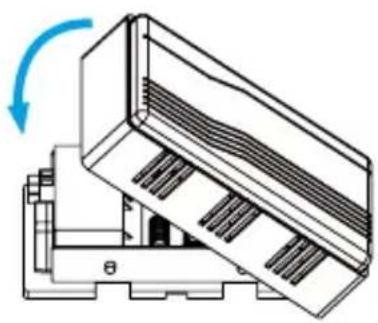

Plaats de kap van de bel terug op zijn plaats.50

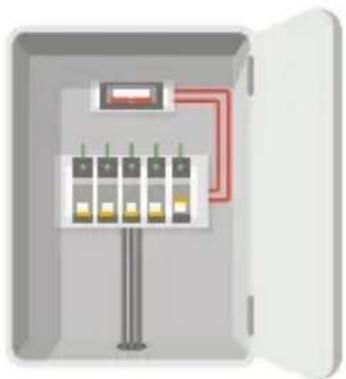

Zet de stroom uit bij de stroomonderbreker die het circuit van de deurbel bestuurt.

Optioneel) Plak het plaatschuim op de montageplaat als de muur oneffen is.

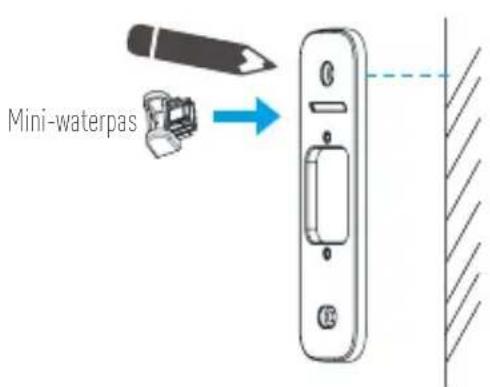

Plaats de mini-waterpas in de montageplaat en markeer de boorpunten wanneer de bel in het midden zit. Mini-waterpas Verwijder de mini-waterpas wanneer de boorpunten zijn gemarkeerd.

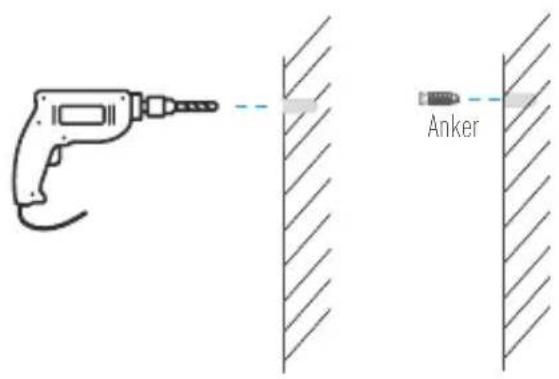

Boor gaten volgens de boorpunten en plaats de ankers. Anker Installatie van deurbel51

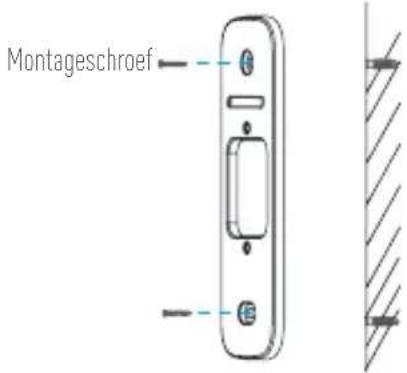

Bevestig de montageplaat aan de muur. Montageschroef

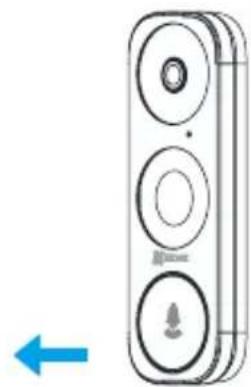

Verwijder het voorpaneel van onder naar boven van uw deurbel.

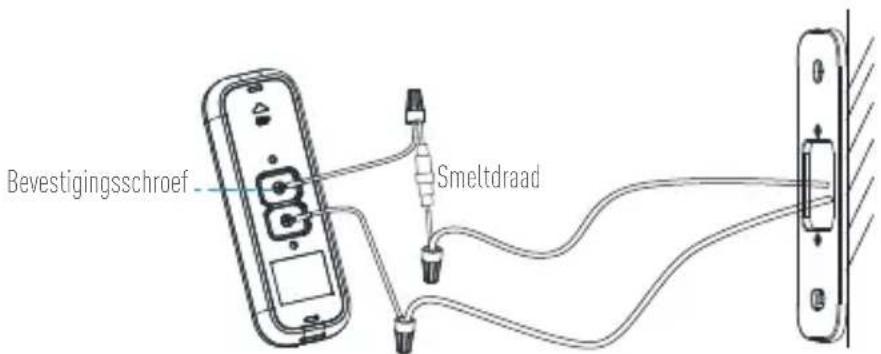

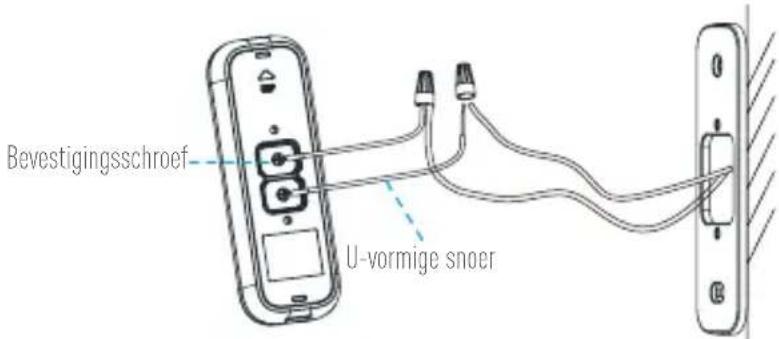

Volg Optie A als u een bel hebt geïnstalleerd. Zo niet, volg dan Optie B. Optie A Verbind de deurbel met uw bestaande deurbelsnoeren. U-vormige snoer Bevestigingsschroef Optie B Verbind de smeltdraad met uw bestaande deurbelsnoer. Bevestigingsschroef Smeltdraad Stroomvoorziening: 8 tot 24 VAC52

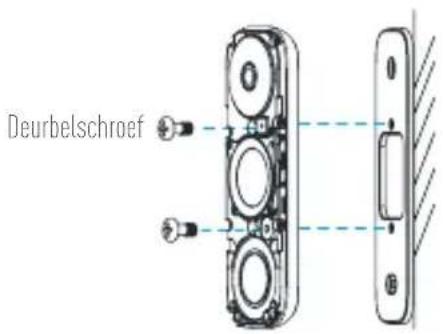

Bevestig de deurbel aan de montageplaat met behulp van de deurbelschroeven. Deurbelschroef

Schakel de elektriciteit weer in bij de stroomonderbreker. De deurbel staat aan als de indicator snel blauw knippert. Als dat niet het geval is, schakel dan de elektriciteit uit en controleer de bedrading. Als dat wel het geval is, ga dan verder met de installatie van de deurbel.

Voeg aan EZVIZ-app toe. - Verbind uw mobiele telefoon met de wifi. - Download en installeer de EZVIZ-app door “EZVIZ” te zoeken in App Store of Google Play

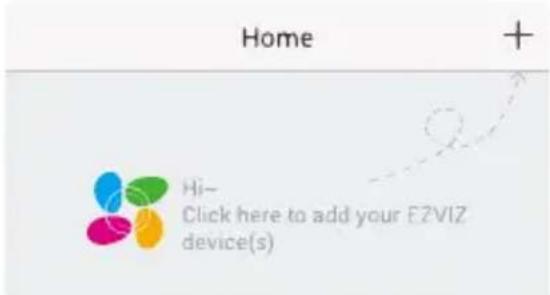

- Maak een EZVIZ-gebruikersaccount aan door de het opstarthulpprogramma te volgen en log vervolgens in. - Tik in het startscherm op "+" in de rechter bovenhoek om de pagina voor het scannen van de QR-code te openen. - Scan de QR-code op het apparaat of op het voorblad van deze handleiding wanneer de indicator blauw knippert. - Volg het hulpprogramma van de app om de wifi-configuratie te voltooien. Als u de wifi van uw deurbel wilt wijzigen, houd u de resettoets 5 seconden ingedrukt en herhaalt u dit deel. Deurbel instellen53

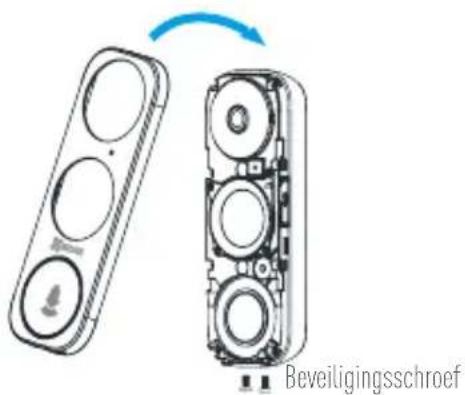

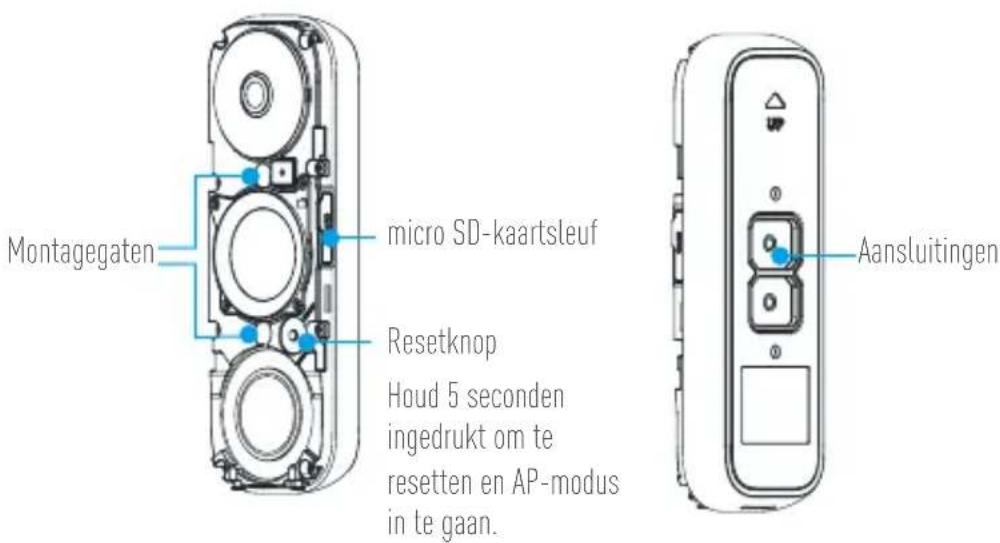

Plaats het voorpaneel terug en draai twee beveiligingsschroeven in de onderkant van de deurbel om het voorpaneel te bevestigen. Beveiligingsschroef Bijlage Algemeen Montagegaten Aansluitingen micro SD-kaartsleuf Resetknop Houd 5 seconden ingedrukt om te resetten en AP-modus in te gaan. LED-indicator Blauw lampje Knipperend De deurbel is gereed voor wifi-configuratie. Constant aan De deurbel functioneert. Rood lampje Knippert snel Apparaatuitzondering Constant aan De deurbel wordt opgestart.54 Gebruik AP-modus voor wifi-configuratie -Houd de Reset-toets 5 seconden ingedrukt totdat u een spraakmelding hoort om een AP-hotspot te configureren. -Wacht enkele seconden tot u het ledlampje blauw ziet knipperen. -Volg de spraakmelding om verbinding te maken met wifi. Wifi-naam: EZVIZ_XXXXX (9-cijferig serie nr.) Standaard wachtwoord: EZVIZ_XXXXXX (Verificatiecode) Voorbeeld van standaard wachtwoord: EZVIZ_ABCDEF Serienummer en verificatiecode staan vermeld op het voorblad van deze handleiding. -Ga na succesvol te zijn verbonden terug naar de EZVIZ-app. Tik op Next. -Zoek naar het wifi-netwerk waarmee u het apparaat wilt verbinden en voer het wachtwoord in. Beheer SD-kaart 1. Tik in de EZVIZ-app op Storage Status (Opslagstatus) in de interface Apparaatinstellingen om de status van de SD-kaart te controleren. 2. Als de status van de kaart als Uninitialized (Niet geïnitialiseerd) wordt weergegeven, tikt u om hem te initialiseren. De status zal vervolgens wijzigen naar Normal (Normaal) en video's en/of afbeeldingen opslaan.Szybka konguracja Montaż zestawu zasilania Montaż dzwonka drzwiowego Konguracja dzwonka drzwiowego56 Zawartość opakowania Dzwonek drzwiowy (x1) Płytka czołowa (x3) Wybrać z trzech płytek czołowych jedną, najlepiej pasującą do domu. Płytka montażowa (x3) Wybrać jedną celem uzyskania najlepszego kąta nadzoru. Wkrętak (x1) Pianka płytki (x1) Stabilizuje płytkę montażową podczas montażu na chropowatej powierzchni. Wiertło (x1) Zestaw zasilania (x1) Wiązka przewodów (x1) Przewód bezpiecznikowy (x1) Złącza przewodów (x4) Wkręty montażowe (x3) Kołki (x3) Minipoziomica (x1) Przewody z końcówką U (x2) Wkręty zabezpieczające (x2) Wkręty mocujące (x2) Wkręty dzwonka drzwiowego (x2) Narzędzia, które mogą być potrzebne Wiertło Ołówek57

• Pulizia ordinaria e il normale deterioramento estetico e meccanico. Non esitate a contattare il venditore, o a inviarci un e-mail a support.eu@ezvizlife.com, per qualsiasi domanda. COPYRIGHT ©2018 Hangzhou EZVIZ Software Co.,Ltd. TUTTI I DIRITTI RISERVATI.BEPERKTE GARANTIE Bedankt voor de aankoop van EZVIZ-producten. Met deze beperkte garantie worden u, de oorspronkelijke koper van het EZVIZ-product, specifieke juridische rechten verleend. Mogelijk heeft u ook andere rechten die verschillen per staat, provincie of rechtsgebied. De vrijwaringen, uitsluitingen en beperkingen van aansprakelijkheid in deze beperkte garantie zijn niet van toepassing voor zover dit is verboden door het toepasselijk recht. Geen enkele distributeur, wederverkoper, agent of werknemer is gemachtigd om deze beperkte garantie aan te passen, te verlengen of uit te breiden. Uw EZVIZ-product is gegarandeerd tegen materiaal- en fabricagefouten voor een periode van twee (2) jaar vanaf de aankoopdatum, of een langere periode die wettelijk vereist is in het land of de staat waar dit product wordt verkocht, mits normaal gebruikt volgens de gebruikershandleiding. U kunt garantieservice aanvragen door een e-mail te sturen naar support.eu@ezvizlife.com. Voor defecte EZVIZ-producten die onder de garantie vallen, zal Hangzhou EZVIZ Software Co.,Ltd. (”het Bedrijf”) naar eigen inzicht (i) het product gratis repareren of vervangen; (ii) het product omruilen voor een functioneel vergelijkbaar product; of (iii) de oorspronkelijke aankoopprijs restitueren nadat het oorspronkelijke aankoopbewijs of een kopie hiervan en een korte uitleg van het defect is aangeleverd, en het product is geretourneerd in de oorspronkelijke verpakking. Naar eigen inzicht van het Bedrijf zal de reparatie of vervanging plaatsvinden door nieuwe of gereviseerde producten of onderdelen te leveren. Deze garantie biedt geen dekking voor de verzendkosten, verzekeringskosten en andere incidentele kosten die u hebt moeten betalen voor het retourneren van het product. Tenzij dit verboden is door het toepasselijk recht, is dit uw enige en exclusieve middel voor het verbreken van deze beperkte garantie. Producten die zijn gerepareerd of vervangen onder deze beperkte garantie, zijn gedekt onder de voorwaarden van deze beperkte garantie voor een periode van negentig (90) dagen) vanaf de datum van levering of voor de resterende duur van de oorspronkelijke garantie, waarbij de langste van deze twee perioden wordt aangehouden. Deze garantie is niet van toepassing en wordt ongeldig verklaard:

• Als de garantieclaim buiten de garantieperiode wordt gedaan of als het aankoopbewijs niet wordt aangeleverd.

• In het geval van onjuist functioneren, defecten of fouten die aantoonbaar het gevolg zijn van stoten, onjuist gebruik, manipulatie, gebruik dat niet in lijn is met de instructies in de handleiding, een onjuiste voedingspanning, ongevallen, verlies, diefstal, brand, overstromingen of andere overmacht, verzendschade of schade die het gevolg is van reparaties die zijn uitgevoerd door niet-geautoriseerd personeel.

• Voor verbruiksonderdelen, zoals batterijen, waarbij het onjuist functioneren het gevolg is van normale veroudering van het product.

• Bij cosmetische schade, inclusief, maar niet beperkt tot krassen, deuken en gebroken plastic op de poorten.

• Voor software, zelfs wanneer deze is meegeleverd of verkocht bij de EZVIZ-hardware.

• Voor andere schade dan materiaal- en fabricagedefecten.
