BRUKSANVISNING KHA 3618 LTX 32 METABO

Vi intygar att vi tar ansvar för att: de sladdlösa borrhammararna med följande typ- och serienummer *1) uppfyller kraven i alla gällande direktiv *2) och standarder *3). Medföljande teknisk dokumentation *4) - se sid. 4. Maskinen är tillsammans med passande tillbehör avsedda för arbeten med hammarborr och mejslar i betong, sten och liknande material, med borrkronor i tegel och liknande, för borrning utan slaggenerator i metall, trä osv. samt för skruvdragning. Användaren ansvarar för skador som uppstår pga. ej avsedd användning. Följ gällande skadeförebyggande föreskrifter och medföljande säkerhetsanvisningar. Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du personskador och skador på elverktyget! VARNING – Läs igenom bruksanvisningen för att minska risken för skador. Se till så att dokumentationen följer med elverk- tyget. Allmänna säkerhetsanvisningar för elverktyg VARNING Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifika- tioner som ingår med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Spara alla varningar och instruktioner för fram- tida hänvisning. Termen ”elverktyg” i varningarna hänvisar till ditt nätdrivna elverktyg (med nätsladd) eller batteridrivna (trådlösa) elverktyg.

3.1 Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och väl belyst. Oord- ning på arbetsplatsen och dåligt belyst arbetsom- råde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brandfarliga vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

3.2 Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter till- sammans med skyddsjordade elverktyg. Oför- ändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur väggut- taget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort oupp- märksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halk- fria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruv- nycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga arbetskläder. Bär inte löst häng- ande kläder eller smycken. Håll håret och kläderna på avstånd från de rörliga delarna. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. g) När elverktyg används med dammutsug- nings- och -uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning Bruksanvisning i original

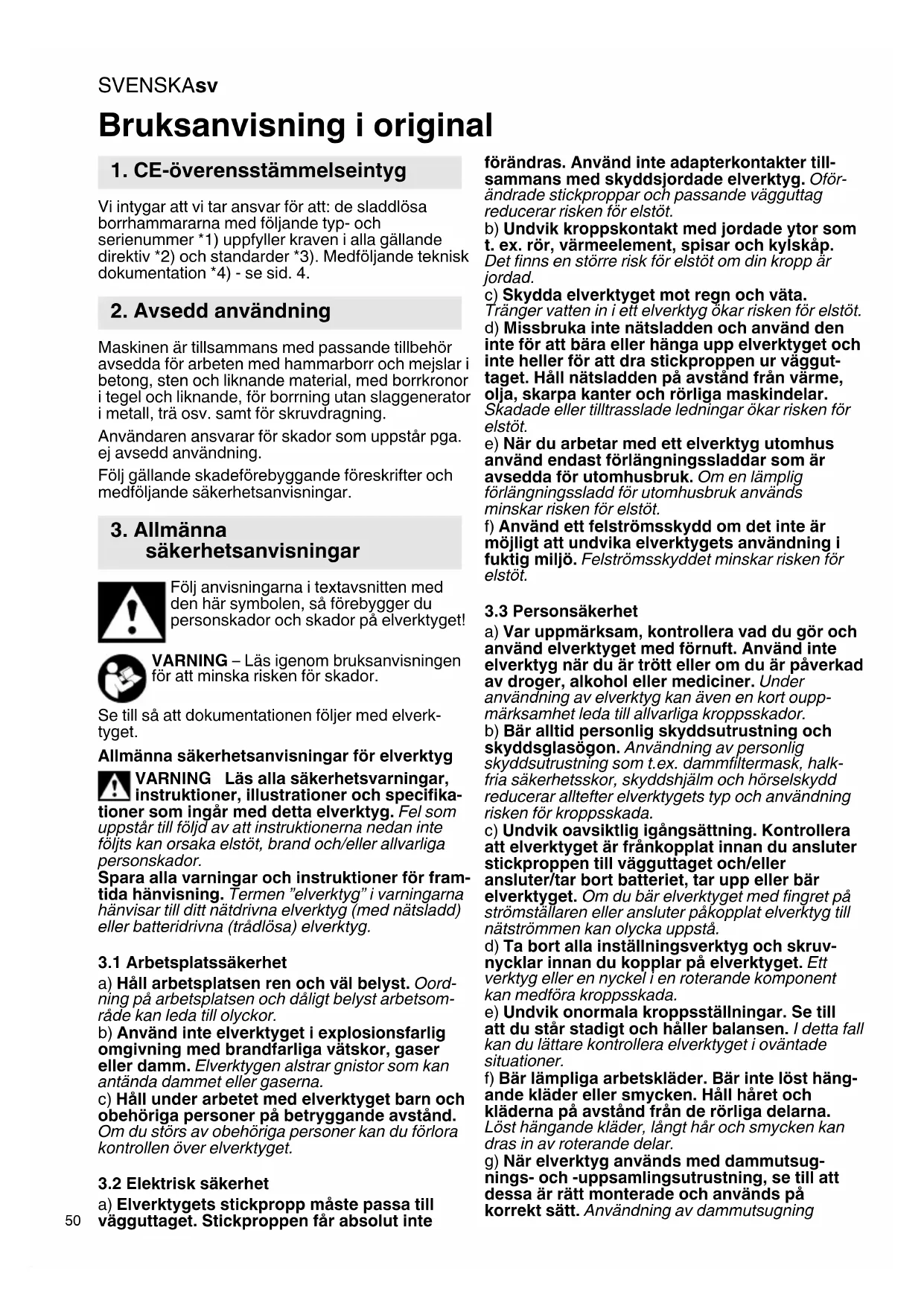

1. CE-överensstämmelseintyg

2. Avsedd användning

minskar de risker damm orsakar. h) Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

3.4 Korrekt användning och hantering av

elverktyg a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Underhåll elverktyg och tillbehör omsorgs- fullt. Kontrollera att rörliga komponenter fung- erar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verk- tyget i oväntade situationer.

3.5 Omsorgsfull hantering och användning

av sladdlösa elverktyg a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. b) Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand. c) Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. d) Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutomläkare. Batterivätskan kan medföra hudirritation och brännskada. e) Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modi- fierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador. f) Du ska inte exponera ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130 °C kan leda till explosion. g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det tempe- raturomfång som specificeras i instruktio- nerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specificerade området kan skada batteriet och öka brandrisken.

a) Låt endast kvalificerad fackpersonal repa- rera elverktyget och endast med originalre- servdelar. Detta garanterar att elverktygets säkerhet upprätthålls. b) Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillver- karen eller auktoriserade tjänsteleverantörer.

4.1 Säkerhetsanvisningar för alla arbeten

a) Använd hörselskydd. Buller kan ge hörselskador. b) Använd extrahandtag om sådana har bipackats elverktyget. Du kan skada dig om du tappar kontrollen över maskinen. c) Håll elverktyget i de isolerade handtagen vid arbeten där borrverktyget eller skruvarna kan komma i kontakt med dolda elledningar. Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt.

4.2 Säkerhetsanvisningar vid användning av

långa borr med borrhammare a) Börja alltid borra med lägre varvtal och medan borrverktyget har kontakt med arbetsstycket. Vid högre varvtal kan borren lätt böjas om den kan rotera fritt utan kontakt med arbetsstycket, vilket kan leda till skador. b) Tryck inte för hårt och endast i borrverktygets längsriktning. Borrar kan böjas och därmed brytas av eller göra så att användaren tappar kontrollen och skadas.

4.3 Övriga säkerhetsanvisningar

Arbeta bara med rätt monterat stödhandtag. Håll med båda händerna i maskinen, stå stadigt och koncentrera dig på arbetet. Använd personlig skyddsutrustning och alltid skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshandskar, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.

Se till så att det inte går några el-, vatten eller gasledningar där du ska jobba (t.ex. med metall- detektor). Om säkerhetskopplingen löser ut, slå genast av maskinen! Ta aldrig i roterande delar på verktyget! Säkra arbetsstycket, så att det inte glider, t.ex. med spänntving. Ta bara bort spån och liknande när maskinen är avstängd. Se upp vid tuff skruvdragning (iskruvning av skruv med metrisk gänga eller tumgänga i stål)! Kraften kan slita av skruvskallen resp. påverka handtaget med stora, motsatt riktade vridmoment. Säkerhetsavstängning:om verktyget nyper eller hakar fast, så begränsar funktionen effekten på motorn. Det uppstår stora krafter när du arbetar. Håll alltid maskinen med båda händerna i hand- tagen, stå stadigt och koncentrera dig på arbetet. Byt ut skadade eller spruckna stödhandtag. Använd aldrig maskinen med trasigt stödhandtag. Ta ut batteriet ur maskinen innan du utför inställ- ningar, omriggning, underhåll eller rengöring. Skydda batterierna mot fukt! Skydda batterierna mot brand! Använd aldrig trasiga eller deformerade batterier! Öppna aldrig batterierna! Rör eller kortslut aldrig batteripolerna! Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska! Om du får läckande batterivätska på huden, spola direkt med rikligt med vatten. Om du får batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård! Ta ut batteriet ur maskinen om maskinen är defekt. Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg. - Mineraliskt damm i murstenar, cement och andra murmaterial. - Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen. Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande åtgärder: - rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm, - använd en utsugsanordning och/eller en luftrenare, - sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp. Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena. Se sid. 2. 1 Snabbchuck * 2 Hylsa till snabbchuck * 3 Chucklåsning 4 Verktygslåsning 5 Hammarchuck 6 Spindel 7 Stödhandtag 8 Anslagsstopp 9 Metabo VibraTech (MVT) 10 Strömbrytarspärr 11 Handtag 12 Spärr 13 Brytarknapp (för inställning av driftläge) 14 Rotationsriktningsväljare

Knapp för att lossa batteriet 16 Knapp till laddindikeringen 17 Ladd- och signalindikering 18 Batteri

• beroende på utförande

6.1 Montera stödhandtaget

Använd alltid det medföljande extra stödhand- taget för din egen säkerhets skull. Öppna klämringen genom att vrida stödhandtaget (7) åt vänster. Skjut på stödhandtaget på maski- nens spännhals. Sätt på djupanslaget (8). Dra åt stödhandtaget ordentligt i den vinkel som passar bäst för användningsområdet.

Ladda batteriet (18) före användning. Ladda batteriet när effekten avtar.

6. Före första användningSVENSKA sv

Anvisningar för laddning av batteripaketet finns i bruksanvisningen till Metabo-laddaren. Batteripaket har en kapacitets- och signalindikering (17) (beroende på utrustning): - Tryck på knappen (16), så ger LED-lamporna laddindikering. - Om en LED-lampa blinkar, så är batteriet nästan urladdat och kräver laddning igen. KHA 36-18 LTX 32: - Använd alltid två påskjutningsbara 18-volts Metabo-batterier. - Rekommenderad effekt 4,0 Ah och högre. - Vi rekommenderar användning av batterier med samma detaljnummer. - Det är tillåtet att använda batterier med olika effekt (Ah). I sådana fall avgörs användningstiden av batteriet med den lägre effekten (Ah).

6.3 Ta av, sätta på batteriet

Se sid. 3, bild E. Ta av: Tryck på knappen för upplåsning av batteriet (15) och dra bort batteriet (18). Montering: Skjut på batteriet (18) tills det snäpper fast

7.1 Ställa in djupanslaget

Lossa det extra (7)stödhandtaget. Ställ djupan- slaget (8) på det borrdjup du vill ha och dra åt stöd- handtaget (7) igen.

Du slår på maskinen genom att trycka in strömbry- taren (10). Du ändrar varvtalet genom att trycka in strömbrytaren. Slå av genom att släppa strömbrytaren (10).

Tryck in spärren (12) och vrid på vredet (13). Borra Hammarborrning (bara när hammarchucken är på (5)) Ställ in mejselläge genom att vrida mejseln till det läge du vill ha. Ställ in bilning, så att du rotationstoppar mejseln. Bilning (bara när hammarchucken är på (5)) När mejseln sitter i, så får du bara använda maskinen i driftläge bilning. Försök att inte häva med maskinen när mejseln sitter i.

7.4 Ställa in bilningsläge

- Sätt i mejseln. - Vrid vredet (13) till läge . - Vrid mejseln tills den är i det läge du vill ha den. - Vrid vredet (13) till läge . - Vrid mejseln tills den snäpper fast. När mejseln sitter i, så får du bara använda maskinen i driftläge bilning .

7.5 Välja rotationsriktning

Använd bara rotationsriktningsväljaren (14) när motorn är avstängd! Välja rotationsriktning: R = högergång (borrning, hammarborrning, bilning, skruvdragning) L = vänstergång (skruvlossning)

Se till så att spindeln (6) är ren när du byter chuck. Fetta in spindeln lite grand. (Special- fett: best.nr 6.31800). Sätt bara på de medföljande Metabo-chuck- arna. Ta av chucken: Se sid. 2, fig. C. - Vrid chucklåsningen (3) i pilens riktning tills det tar emot (a) och ta av chucken (b). Sätta på chucken: Se sid. 2, fig. D. - Sätt på chucken på spindeln (6) (a). - Vrid chucklåsningen (3) i pilens riktning (b) så att chucken går att skjuta in helt på spindeln. Släpp chucklåsningen. - Kontrollera att chucken sitter fast. Obs! Vill du låsa spindeln, så att chucken är still, vrid vredet (13) till bilningsläge .

7.7 Byta verktyg i hammarchucken

Rengör verktyget och fetta in det med special- fett (best.nr 6.31800) innan du sätter i det! Använd bara SDS-Plus-verktyg! Sätta i verktyget: - Vrid verktyget och tryck in det tills det snäpper fast. Verktyget låser automatiskt. Ta bort verktyget: Se sid. 2, fig. A. - Dra chucklåsningen (4) bakåt i pilens riktning (a) och ta bort verktyget (b).

7.8 Byta verktyg i snabbchucken

Använd snabbchucken vid borrning utan slaggene- rator i metall, trä osv. samt för skruvdragning Fixera verktyget (se sid. 2, fig. B): Vrid hylsan (2) i riktning mot märkningen "AUF, RELEASE" (a). Tryck in verktyget så långt det går (b) och vrid sedan hylsan åt motsatt håll tills du känner att det mekaniska motståndet släpper (c). Varning! Verktyget är inte fastspänt ännu! Fortsätt att vrida kraftigt (det ska "klicka") tills det inte går att vrida mer - det är först nu som verktyget är säkert fastspänt. Om verktygsskaftet är mjukt måste du ev. efterdra när du har borrat ett tag.

7. AnvändningSVENSKAsv

Obs! Det eventuella friktionsljud du hör när du lossar chucken (funktionsberoende) försvinner om du vrider hylsan åt motsatt håll. Om chucken sitter riktigt hårt: dra ur kontakten. Håll fast chucken med en fast nyckel vid chuckhuvudet och vrid hylsan (2) kraftigt i riktning mot "AUF, OPEN".

7.9 Metabo VibraTech (MVT)

Jobba med mindre vibrationer och skona lederna. Tryck inte för lätt eller för hårt på maskinens bakre handtag. Vibrationerna dämpas effektivast i mitt- läget (9). - Ventilationsöppningar: rengör maskinens ventilationsöppningar då och då. - Ta emellanåt bort batteriet och torka av kontakt- området mellan batteri och maskin med en torr trasa och avlägsna borrdamm. - Se till att alltid hålla spindeln ren (6) och fetta in den något. (Specialfett: best.nr 6.31800) - Rengöra snabbchucken: (1) när du använt chucken en längre tid, håll den med öppningen nedåt och öppna och stäng den ett par gånger. Då trillar dammet som samlats ur öppningen. Vi rekommenderar att du använder rengöringsspray på spännbackar och spännback- söppning med jämna mellanrum.

Använd endast Metabo- eller CAS-batteripaket (Cordless Alliance System) och tillbehör i original. Använd bara tillbehör som uppfyller kraven och specifikationerna i bruksanvisningen. Montera tillbehör på ett säkert sätt. O maskinen körs i en hållare: Se till att maskinen sitter fast ordentligt. Du kan skada dig om du tappar kontrollen över maskinen. Laddare: ASC 145, ASC 55, etc. Det kompletta tillbehörssortimentet hittar du på www.metabo.com eller i katalogen. Reparation av elverktyg får endast utföras av behörig elektriker! Metabo-elverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Förpackningsmaterial måste bortskaffas i enlighet med kommunala riktlinjer baserat på produktmärkningen. Mer information finns på www.metabo.com under service. Släng inte batterier i hushållssoporna! Lämna tillbaka trasiga eller uttjänta batterier till Metabo- återförsäljaren! Släng aldrig batterier i vatten. Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt Europaparlamentets och rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess införlivande i den nationella lagstiftningen ska elek- triska verktyg samlas in separat och återvinnas på ett miljövänligt sätt. Ladda ur batteriet i elverktyget före återvinning. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp).

Förklaring till uppgifterna på sid. 3. Vi förbehåller oss rätten till ändringar pga. den tekniska utveck- lingen. U = batterispänning

= varvtal vid belastning

max = maximal slagfrekvens W = slageffekt per slag S = slageffekt m = vikt med minsta batteriet D = spännhalsdiameter Mätvärden uppmätta enligt EN 62841. Tillåten omgivningstemperatur under drift: -20 °C till 50 °C (begränsad prestanda i temperaturer under 0 °C). Tillåten omgivningstemperatur vid lagring: 0 °C till 30 °C Likström Angivna tekniska data ligger inom toleranserna (enligt respektive gällande standard). Emissionsvärden Värdena gör att det går att uppskatta verkty- gets emissioner och jämföra med andra elverktyg. Beroende på förhållandena, verktygets skick och hur verktyget används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och peri- oder med lägre belastning. Använd uppskattade värden för att ta fram skyddsåtgärder för använ- daren, t.ex. organisatoriska åtgärder. Totalvärde vibrationer (vektorsumma i tre led) beräknad enligt EN 62841:

h, Cheq = vibrationsemissionsvärde (bilning)

= onoggrannhet Vid arbete kan ljudnivån överskrida 80 dB(A).

8. Underhåll, rengöring

Använd hörselskydd!SUOMIfi
